YAMAHA FX 2003 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2003, Model line: FX, Model: YAMAHA FX 2003Pages: 268, PDF-Größe: 16.11 MB
Page 71 of 268

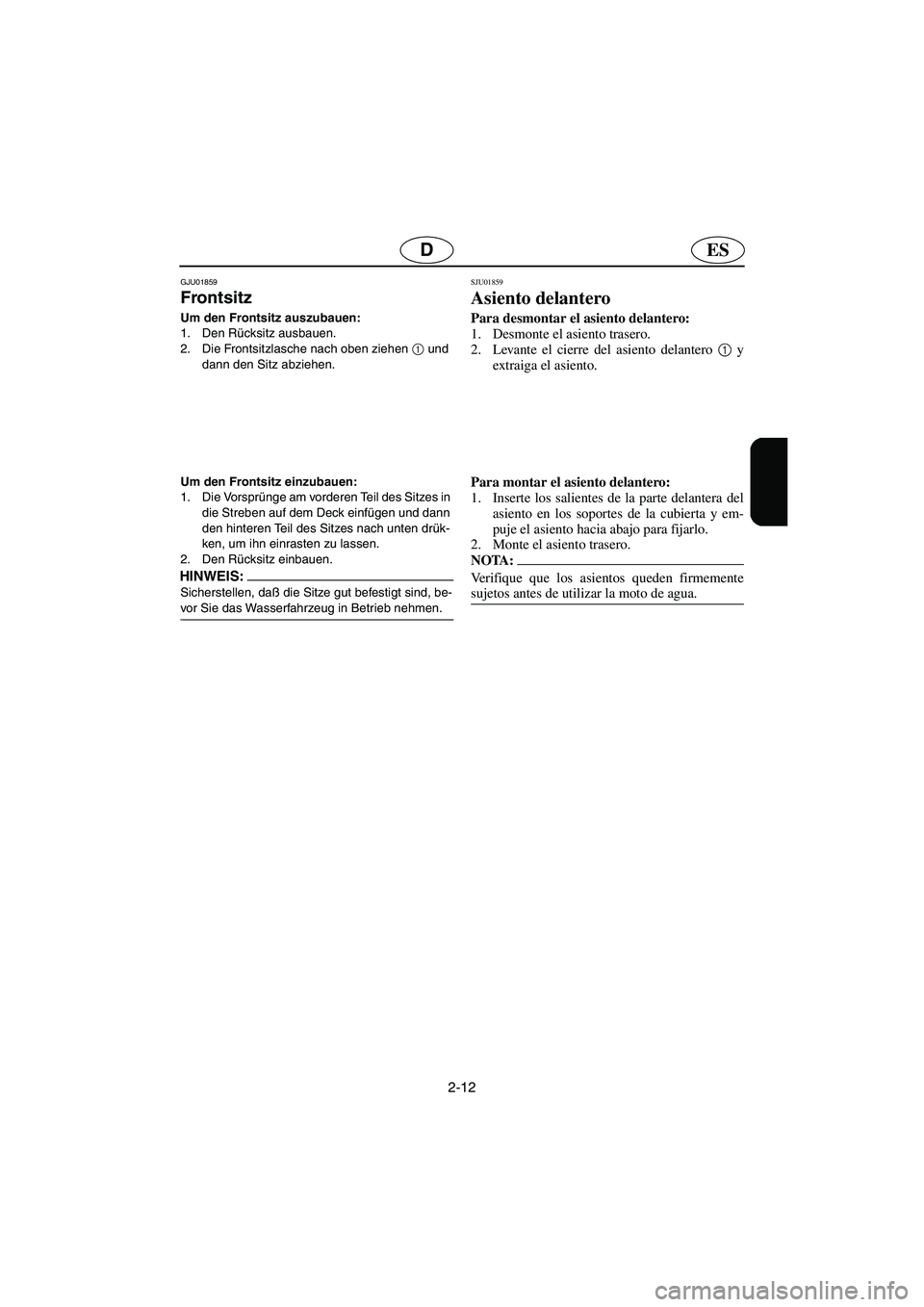

2-12
ESD
GJU01859
Frontsitz
Um den Frontsitz auszubauen:
1. Den Rücksitz ausbauen.
2. Die Frontsitzlasche nach oben ziehen 1
und
dann den Sitz abziehen.
Um den Frontsitz einzubauen:
1. Die Vorsprünge am vorderen Teil des Sitzes in
die Streben auf dem Deck einfügen und dann
den hinteren Teil des Sitzes nach unten drük-
ken, um ihn einrasten zu lassen.
2. Den Rücksitz einbauen.
HINWEIS:@ Sicherstellen, daß die Sitze gut befestigt sind, be-
vor Sie das Wasserfahrzeug in Betrieb nehmen.
@
SJU01859
Asiento delantero
Para desmontar el asiento delantero:
1. Desmonte el asiento trasero.
2. Levante el cierre del asiento delantero 1
y
extraiga el asiento.
Para montar el asiento delantero:
1. Inserte los salientes de la parte delantera del
asiento en los soportes de la cubierta y em-
puje el asiento hacia abajo para fijarlo.
2. Monte el asiento trasero.
NOTA:@ Verifique que los asientos queden firmemente
sujetos antes de utilizar la moto de agua.
@
UF1B81A0.book Page 12 Tuesday, November 19, 2002 4:56 PM
Page 72 of 268

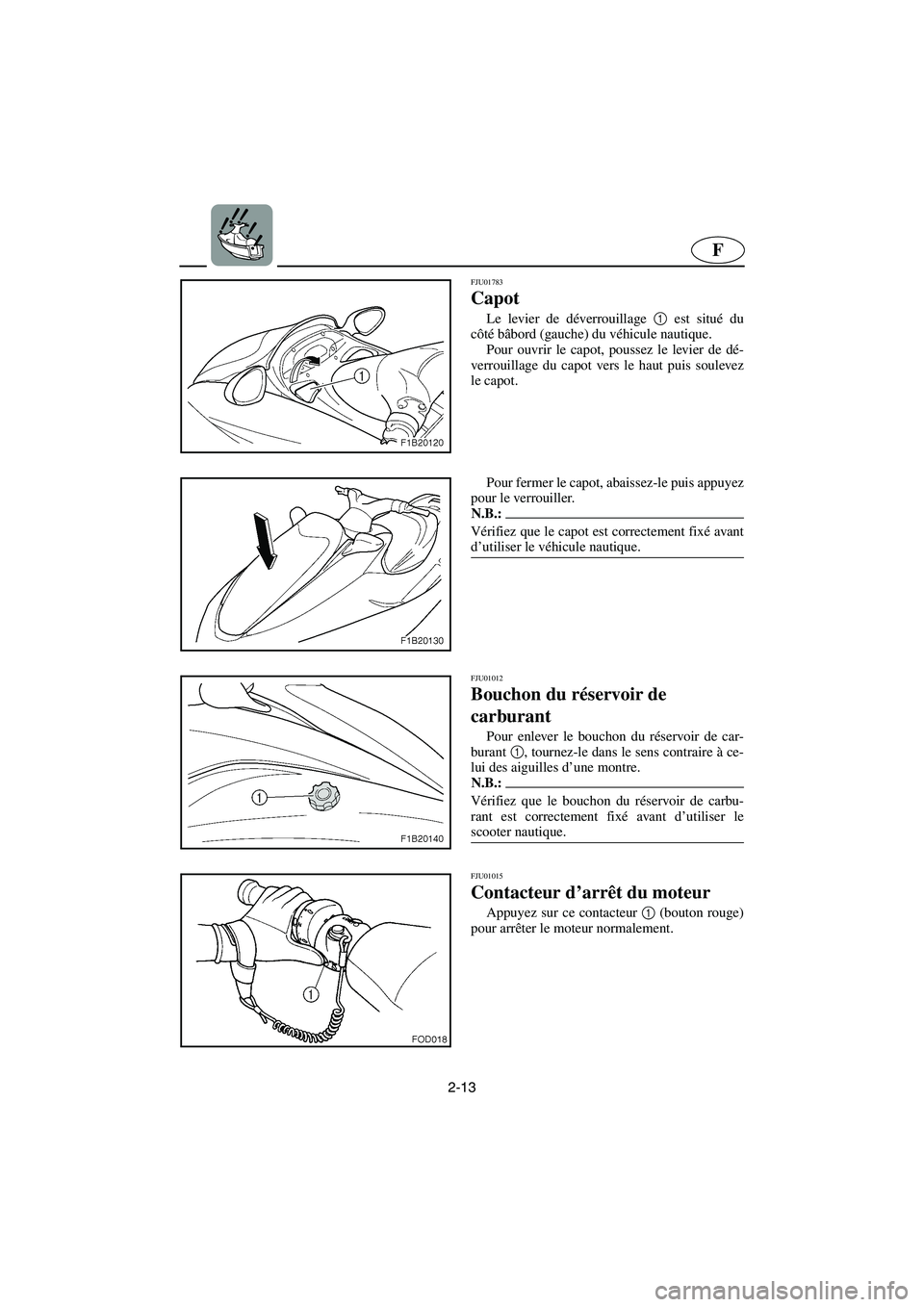

2-13
F
FJU01783
Capot
Le levier de déverrouillage 1
est situé du
côté bâbord (gauche) du véhicule nautique.
Pour ouvrir le capot, poussez le levier de dé-
verrouillage du capot vers le haut puis soulevez
le capot.
Pour fermer le capot, abaissez-le puis appuyez
pour le verrouiller.
N.B.:@ Vérifiez que le capot est correctement fixé avant
d’utiliser le véhicule nautique.
@
FJU01012
Bouchon du réservoir de
carburant
Pour enlever le bouchon du réservoir de car-
burant 1
, tournez-le dans le sens contraire à ce-
lui des aiguilles d’une montre.
N.B.:@ Vérifiez que le bouchon du réservoir de carbu-
rant est correctement fixé avant d’utiliser le
scooter nautique.
@
FJU01015
Contacteur d’arrêt du moteur
Appuyez sur ce contacteur 1
(bouton rouge)
pour arrêter le moteur normalement.
UF1B81A0.book Page 13 Tuesday, November 19, 2002 4:56 PM
Page 73 of 268

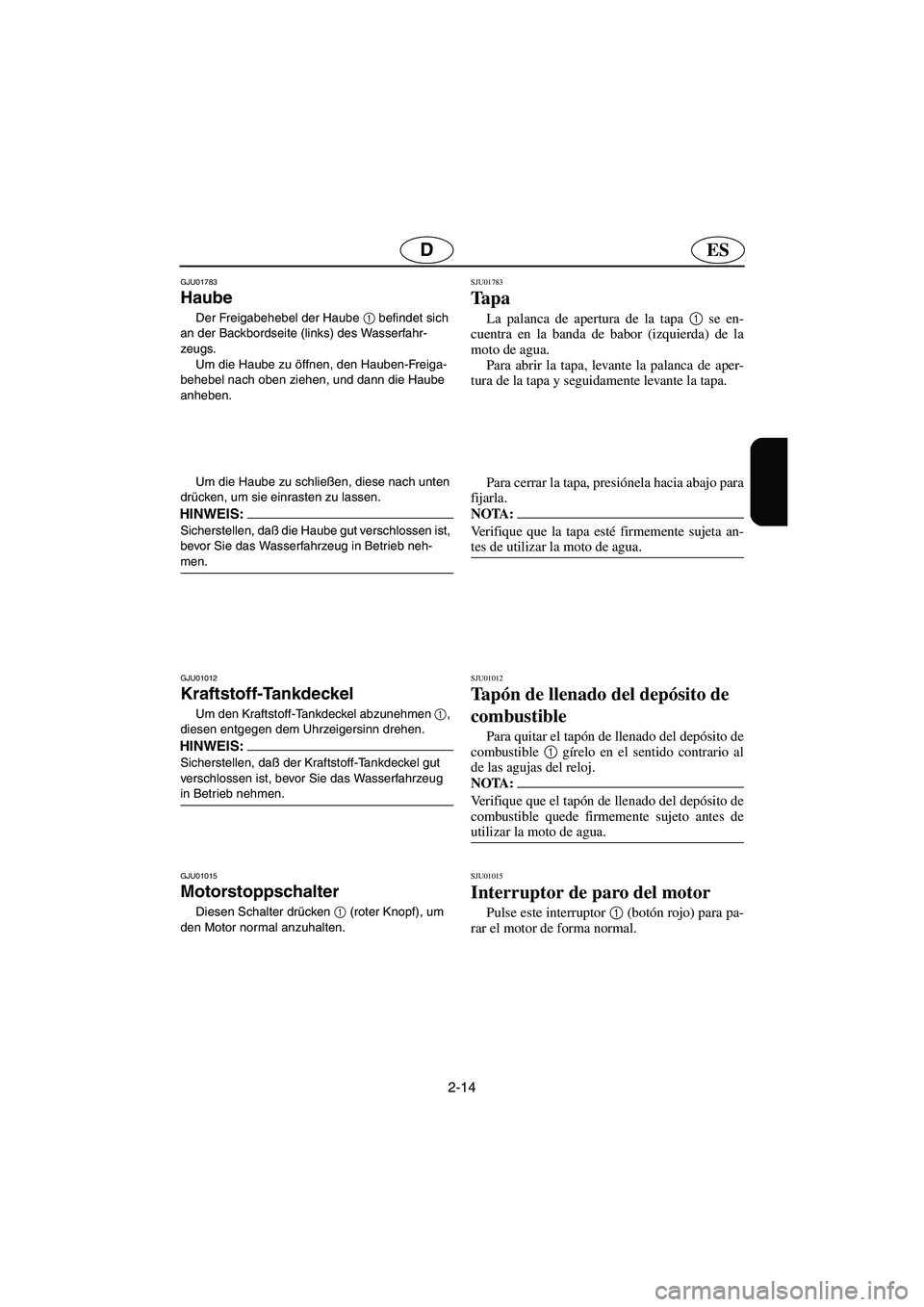

2-14
ESD
GJU01783
Haube
Der Freigabehebel der Haube 1
befindet sich
an der Backbordseite (links) des Wasserfahr-
zeugs.
Um die Haube zu öffnen, den Hauben-Freiga-
behebel nach oben ziehen, und dann die Haube
anheben.
Um die Haube zu schließen, diese nach unten
drücken, um sie einrasten zu lassen.
HINWEIS:@ Sicherstellen, daß die Haube gut verschlossen ist,
bevor Sie das Wasserfahrzeug in Betrieb neh-
men.
@
GJU01012
Kraftstoff-Tankdeckel
Um den Kraftstoff-Tankdeckel abzunehmen 1
,
diesen entgegen dem Uhrzeigersinn drehen.
HINWEIS:@ Sicherstellen, daß der Kraftstoff-Tankdeckel gut
verschlossen ist, bevor Sie das Wasserfahrzeug
in Betrieb nehmen.
@
GJU01015
Motorstoppschalter
Diesen Schalter drücken 1
(roter Knopf), um
den Motor normal anzuhalten.
SJU01783
Ta p a
La palanca de apertura de la tapa 1
se en-
cuentra en la banda de babor (izquierda) de la
moto de agua.
Para abrir la tapa, levante la palanca de aper-
tura de la tapa y seguidamente levante la tapa.
Para cerrar la tapa, presiónela hacia abajo para
fijarla.
NOTA:@ Verifique que la tapa esté firmemente sujeta an-
tes de utilizar la moto de agua.
@
SJU01012
Ta pón de llenado del depósito de
combustible
Para quitar el tapón de llenado del depósito de
combustible 1
gírelo en el sentido contrario al
de las agujas del reloj.
NOTA:@ Verifique que el tapón de llenado del depósito de
combustible quede firmemente sujeto antes de
utilizar la moto de agua.
@
SJU01015
Interruptor de paro del motor
Pulse este interruptor 1
(botón rojo) para pa-
rar el motor de forma normal.
UF1B81A0.book Page 14 Tuesday, November 19, 2002 4:56 PM
Page 74 of 268

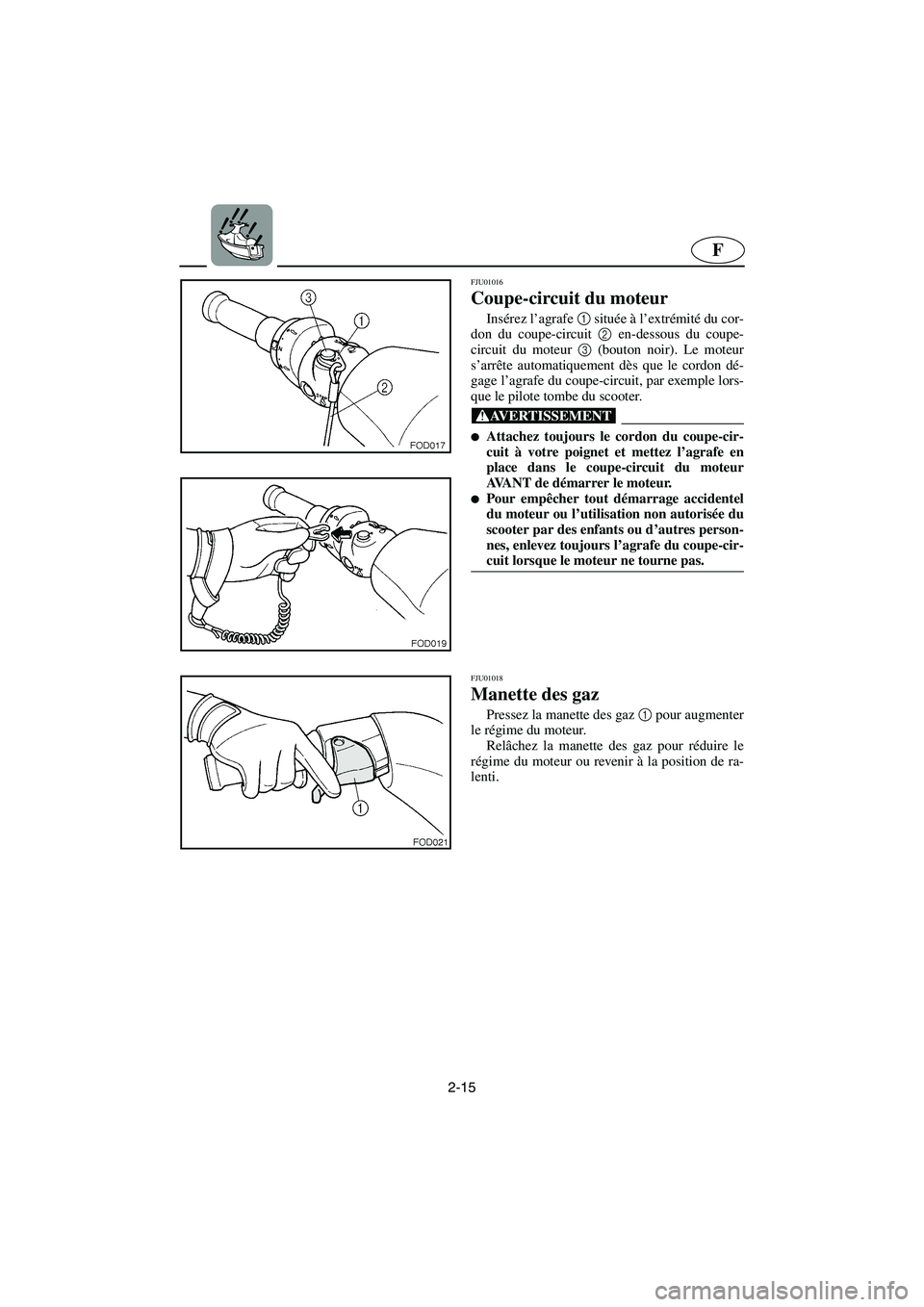

2-15
F
FJU01016
Coupe-circuit du moteur
Insérez l’agrafe 1
située à l’extrémité du cor-
don du coupe-circuit 2
en-dessous du coupe-
circuit du moteur 3
(bouton noir). Le moteur
s’arrête automatiquement dès que le cordon dé-
gage l’agrafe du coupe-circuit, par exemple lors-
que le pilote tombe du scooter.
@ Attachez toujours le cordon du coupe-cir-
cuit à votre poignet et mettez l’agrafe en
place dans le coupe-circuit du moteur
AVANT de démarrer le moteur.
Pour empêcher tout démarrage accidentel
du moteur ou l’utilisation non autorisée du
scooter par des enfants ou d’autres person-
nes, enlevez toujours l’agrafe du coupe-cir-
cuit lorsque le moteur ne tourne pas.
@
FJU01018
Manette des gaz
Pressez la manette des gaz 1
pour augmenter
le régime du moteur.
Relâchez la manette des gaz pour réduire le
régime du moteur ou revenir à la position de ra-
lenti.
UF1B81A0.book Page 15 Tuesday, November 19, 2002 4:56 PM
Page 75 of 268
2-16
ESD
GJU01016
Motor-Absperrschalter
Die Sperrgabel 1
, am Ende der Motorstopplei-
ne 2
, in den Motor-Absperrschalter 3
(schwar-
zer Knopf) einfügen. Der Motor wird automatisch
abschalten, wenn die Sperrgabel vom Schalter
abgezogen wird, wie in dem Fall, wenn der Fahrer
vom Wasserfahrzeug herunterfällt.
@ Immer VOR dem Starten des Motors, die
Motorstoppleine an Ihrem Handgelenk befe-
stigen und die Sperrgabel in den Motor-Ab-
sperrschalter einfügen.
Um ein versehentliches Starten des Motors
oder unerlaubte Benutzung durch Kinder
oder andere Personen zu verhindern, die
Sperrgabel immer vom Absperrschalter ab-
ziehen, wenn der Motor stillsteht.
@
GJU01018
Gashebel
Den Gashebel drücken 1
, um die Motorge-
schwindigkeit zu erhöhen.
Den Gashebel loslassen, um die Motorge-
schwindigkeit zu verringern oder um ihn in die
Leerlaufstellung zurückzubringen.
SJU01016
Interruptor de paro de
emergencia del motor
Inserte la pinza 1
en el extremo del cordón
de hombre al agua 2
situado debajo del inte-
rruptor de paro de emergencia del motor 3
(bo-
tón negro). El motor se parará automáticamente
cuando se extraiga la pinza del interruptor, como
en caso de que el piloto se cayera de la moto de
agua.
@ Afirme siempre el cordón de hombre al
agua a su muñeca e inserte la pinza en el in-
terruptor de paro de emergencia del motor
ANTES de arrancar.
Para prevenir la puesta en marcha del mo-
tor o su uso no autorizado por parte de ni-
ños u otras personas, quite siempre la pinza
del interruptor de paro de emergencia
cuando el motor esté parado.
@
SJU01018
Manilla del acelerador
Apriete la manilla del acelerador 1
para in-
crementar el régimen del motor.
Suelte la manilla del acelerador para reducir
el régimen del motor o para ponerlo de nuevo al
ralentí.
UF1B81A0.book Page 16 Tuesday, November 19, 2002 4:56 PM
Page 76 of 268

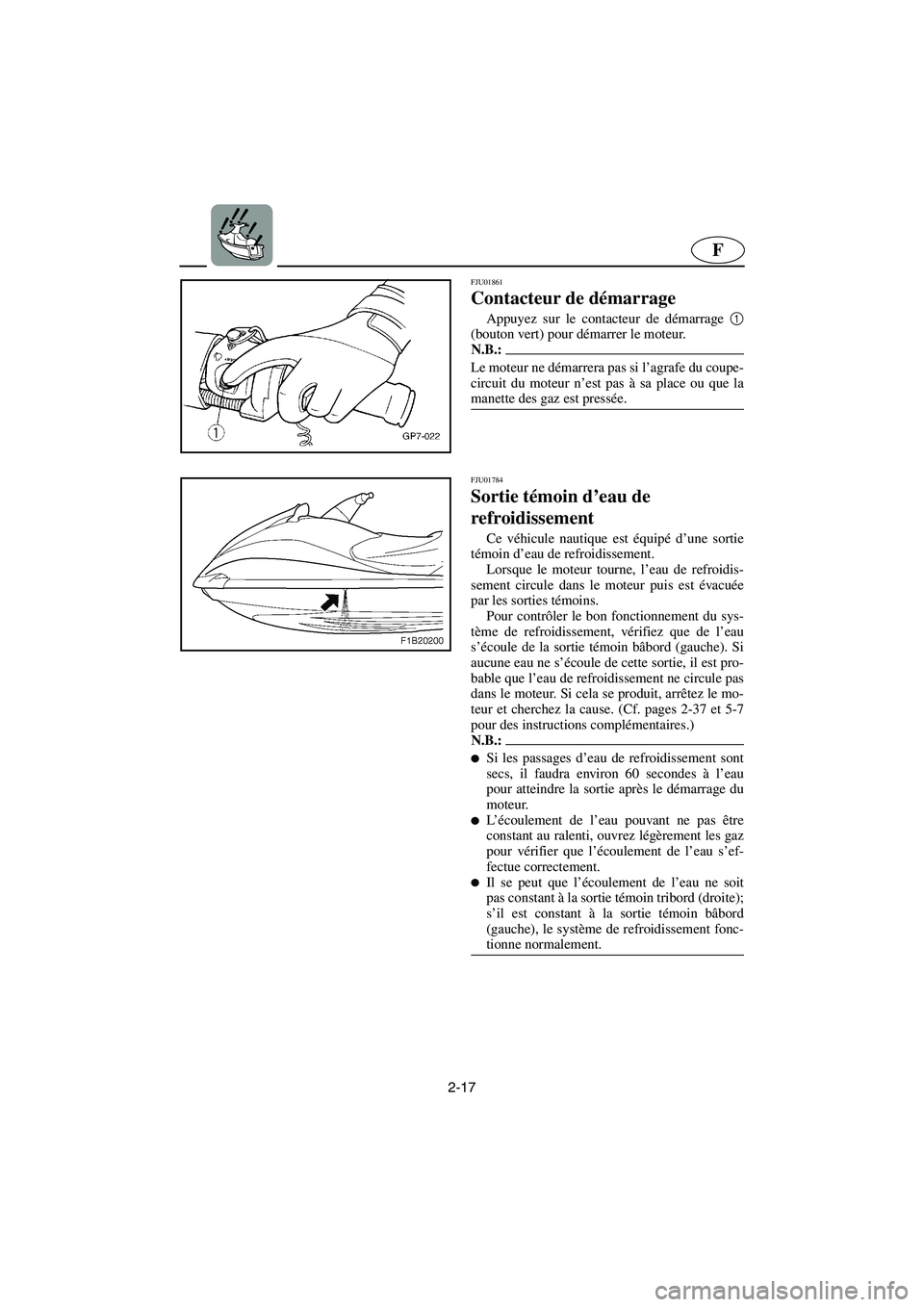

2-17
F
FJU01861
Contacteur de démarrage
Appuyez sur le contacteur de démarrage 1
(bouton vert) pour démarrer le moteur.
N.B.:@ Le moteur ne démarrera pas si l’agrafe du coupe-
circuit du moteur n’est pas à sa place ou que la
manette des gaz est pressée.
@
FJU01784
Sortie témoin d’eau de
refroidissement
Ce véhicule nautique est équipé d’une sortie
témoin d’eau de refroidissement.
Lorsque le moteur tourne, l’eau de refroidis-
sement circule dans le moteur puis est évacuée
par les sorties témoins.
Pour contrôler le bon fonctionnement du sys-
tème de refroidissement, vérifiez que de l’eau
s’écoule de la sortie témoin bâbord (gauche). Si
aucune eau ne s’écoule de cette sortie, il est pro-
bable que l’eau de refroidissement ne circule pas
dans le moteur. Si cela se produit, arrêtez le mo-
teur et cherchez la cause. (Cf. pages 2-37 et 5-7
pour des instructions complémentaires.)
N.B.:@ Si les passages d’eau de refroidissement sont
secs, il faudra environ 60 secondes à l’eau
pour atteindre la sortie après le démarrage du
moteur.
L’écoulement de l’eau pouvant ne pas être
constant au ralenti, ouvrez légèrement les gaz
pour vérifier que l’écoulement de l’eau s’ef-
fectue correctement.
Il se peut que l’écoulement de l’eau ne soit
pas constant à la sortie témoin tribord (droite);
s’il est constant à la sortie témoin bâbord
(gauche), le système de refroidissement fonc-
tionne normalement.
@
UF1B81A0.book Page 17 Tuesday, November 19, 2002 4:56 PM
Page 77 of 268
2-18
ESD
GJU01861
Startschalter
Den Star tschalter 1
(grüner Knopf) drücken,
um den Motor zu starten.
HINWEIS:@ Der Motor star tet nicht, wenn die Sperrgabel vom
Motor-Absperrschalter abgezogen ist, oder wenn
der Gashebel gedrückt wird.
@
GJU01784
Kühlwasser-Kontrollstrahlauslaß
Dieses Wasserfahrzeug ist mit Kühlwasser-
Kontrollstrahlauslässen ausgestattet.
Wenn der Motor läuft, zirkuliert Kühlwasser im
Motor, das dann aus den Kontrollstrahlauslässen
ausgestoßen wird.
Um das Kühlsystem auf richtige Funktion zu
überprüfen, kontrollieren Sie, ob Wasser aus dem
backbordseitigen Kontrollstrahlauslaß austritt.
Falls kein Wasser aus diesem Auslaß heraus-
strömt, könnte das bedeuten, daß kein Kühlwas-
ser im Motor zirkuliert. Tritt dies auf, halten Sie
den Motor an und suchen Sie nach der Ursache.
(Für weitere Anweisungen siehe Seiten 2-38 und
5-8.)
HINWEIS:@ Sind die Kühlwasserkanäle trocken, dauer t es
etwa 60 Sekunden, bis das Wasser den Auslaß
erreicht, nachdem der Motor gestartet wurde.
Der Austritt von Wasser könnte im Leerlauf
nicht konstant sein, deshalb geben Sie etwas
Gas, um zu überprüfen, daß das Wasser rich-
tig herauskommt.
Der Austritt von Wasser könnte beim Kontroll-
strahlauslaß auf der Steuerbordseite
(rechts)nicht konstant sein, wenn er jedoch auf
der Backbordseite (links) konstant ist, dann
funktionier t das Kühlsystem normal.
@
SJU01861
Interruptor de arranque
Pulse el interruptor de arranque 1
(botón ver-
de) para arrancar el motor.
NOTA:@El motor no arrancará cuando la pinza se haya
quitado del interruptor de paro de emergencia o
si se oprime la palanca del acelerador.
@
SJU01784
Surtidor testigo del agua de
refrigeración
Esta moto de agua está dotada de surtidores
testigo de agua de refrigeración.
Cuando el motor está en marcha, el agua de
refrigeración circula por el motor y sale por los
surtidores testigo.
Para comprobar el funcionamiento correcto
del sistema de refrigeración, verifique que salga
agua por el surtidor testigo de babor (izquierda).
Si no sale agua por este surtidor, puede que no
circule agua de refrigeración por el motor. En ese
caso, pare el motor y averigüe la causa. (Ver más
instrucciones en las páginas 2-38 y 5-8.)
NOTA:@ Si los conductos de agua de refrigeración es-
tán secos, el agua tardará unos 60 segundos en
llegar al surtidor después de arrancar el motor.
Es posible que el agua no salga de forma
constante al ralentí; por lo tanto, abra un poco
el acelerador para comprobar que el agua sal-
ga correctamente.
Es posible que el agua no salga de forma
constante por el surtidor piloto de estribor
(derecha); no obstante, si sale de forma cons-
tante por el surtidor de babor (izquierda), sig-
nifica que el sistema de refrigeración funciona
correctamente.
@
UF1B81A0.book Page 18 Tuesday, November 19, 2002 4:56 PM
Page 78 of 268

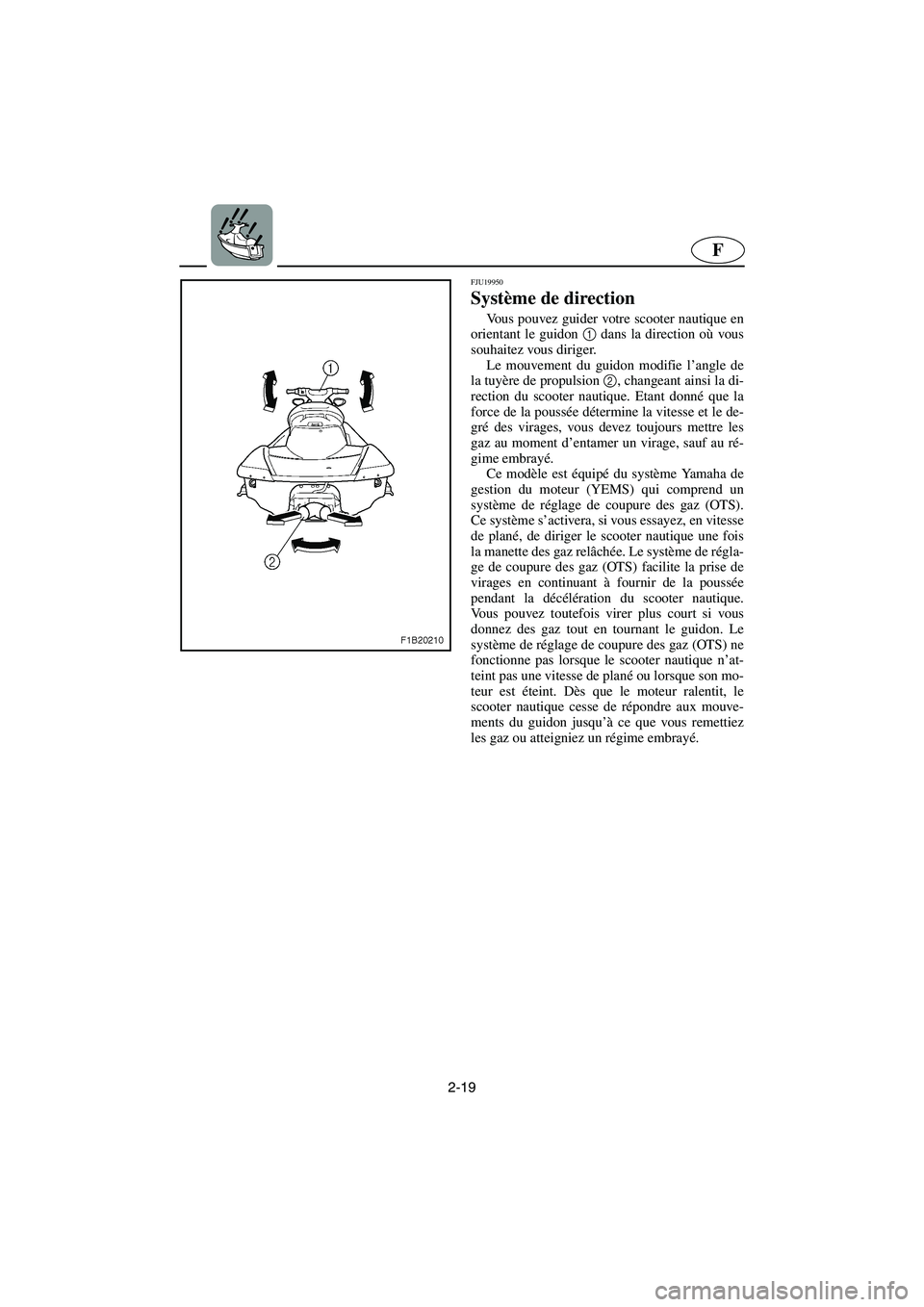

2-19
F
FJU19950
Système de direction
Vous pouvez guider votre scooter nautique en
orientant le guidon 1
dans la direction où vous
souhaitez vous diriger.
Le mouvement du guidon modifie l’angle de
la tuyère de propulsion 2
, changeant ainsi la di-
rection du scooter nautique. Etant donné que la
force de la poussée détermine la vitesse et le de-
gré des virages, vous devez toujours mettre les
gaz au moment d’entamer un virage, sauf au ré-
gime embrayé.
Ce modèle est équipé du système Yamaha de
gestion du moteur (YEMS) qui comprend un
système de réglage de coupure des gaz (OTS).
Ce système s’activera, si vous essayez, en vitesse
de plané, de diriger le scooter nautique une fois
la manette des gaz relâchée. Le système de régla-
ge de coupure des gaz (OTS) facilite la prise de
virages en continuant à fournir de la poussée
pendant la décélération du scooter nautique.
Vous pouvez toutefois virer plus court si vous
donnez des gaz tout en tournant le guidon. Le
système de réglage de coupure des gaz (OTS) ne
fonctionne pas lorsque le scooter nautique n’at-
teint pas une vitesse de plané ou lorsque son mo-
teur est éteint. Dès que le moteur ralentit, le
scooter nautique cesse de répondre aux mouve-
ments du guidon jusqu’à ce que vous remettiez
les gaz ou atteigniez un régime embrayé.
UF1B81A0.book Page 19 Tuesday, November 19, 2002 4:56 PM
Page 79 of 268
2-20
ESD
GJU19950
Steuersystem
Ihr Wasserfahrzeug kann durch Drehen der
Lenkergriffe 1
in die Richtung, in die Sie fahren
wollen, gelenkt werden.
Werden die Lenkergriffe gedreht, verändert
sich der Winkel der Strahlschubdüse 2
und die
Richtung des Wasserfahrzeug verändert sich ent-
sprechend. Da die Stärke des Strahlschubs die
Geschwindigkeit und den Grad einer Wendung
bestimmt, muß bei einer beabsichtigten Wendung
immer Gas gegeben werden, außer in der Lang-
samstlaufgeschwindigkeit.
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welches
ein “Off-Throttle”-Steuerungssystem (OTS) mit
einschließt. Es wird bei Gleitgeschwindigkeit akti-
viert, falls Sie das Wasserfahrzeug steuern wol-
len, nachdem der Gashebel freigegeben worden
ist. Das OTS-System unterstützt die Wendung, in-
dem es dem Wasserfahrzeug weiterhin Schub-
kraft verleiht, während es abbremst. Sie können
jedoch schärfer wenden, wenn Sie Gas geben
und dabei die Lenkergriffe drehen. Das OTS-Sy-
stem wird unterhalb von Gleitgeschwindigkeit
nicht aktiviert oder wenn der Motor abgestellt ist.
Sobald der Motor langsamer wird, wendet das
Wasserfahrzeug nicht mehr aufgrund von Lenker-
bewegung, bis wieder Gas gegeben wird oder
Langsamstlaufgeschwingigkeit erreicht worden
ist.
SJU19950
Sistema de gobierno
La moto de agua se gobierna girando el mani-
llar 1
en la dirección hacia la que se desea diri-
girla.
Cuando se gira el manillar, el ángulo de la to-
bera de propulsión 2
varía y el rumbo de la
moto de agua varía en consecuencia. Puesto que
la fuerza del chorro propulsor determina la velo-
cidad y el radio de la virada, el acelerador debe
estar siempre abierto cuando se vaya a virar, sal-
vo a la velocidad mínima.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua desace-
lera; no obstante, podrá efectuar una virada más
cerrada si da gas al girar el manillar. El sistema
OTS no funciona a velocidades inferiores a la de
planeo o cuando el motor está parado. Cuando el
motor reduzca la marcha, la moto de agua dejará
de responder al manillar hasta que acelere de
nuevo o alcance la velocidad mínima.
UF1B81A0.book Page 20 Tuesday, November 19, 2002 4:56 PM
Page 80 of 268
2-21
F
FJU01217

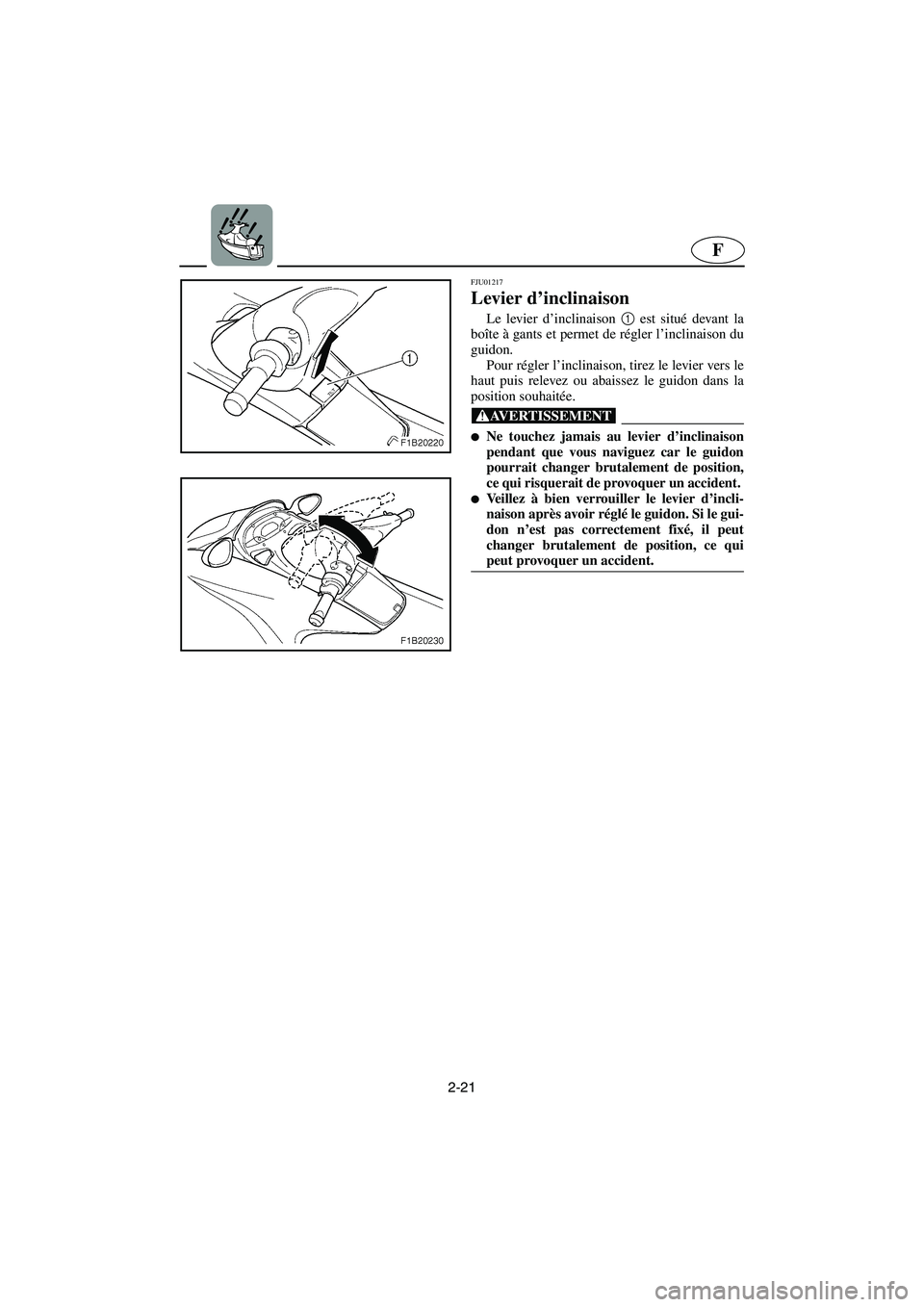

Levier d’inclinaison
Le levier d’inclinaison 1
est situé devant la
boîte à gants et permet de régler l’inclinaison du
guidon.
Pour régler l’inclinaison, tirez le levier vers le
haut puis relevez ou abaissez le guidon dans la
position souhaitée.
@ Ne touchez jamais au levier d’inclinaison
pendant que vous naviguez car le guidon
pourrait changer brutalement de position,
ce qui risquerait de provoquer un accident.
Veillez à bien verrouiller le levier d’incli-
naison après avoir réglé le guidon. Si le gui-
don n’est pas correctement fixé, il peut
changer brutalement de position, ce qui
peut provoquer un accident.
@
UF1B81A0.book Page 21 Tuesday, November 19, 2002 4:56 PM
