Page 291 of 316

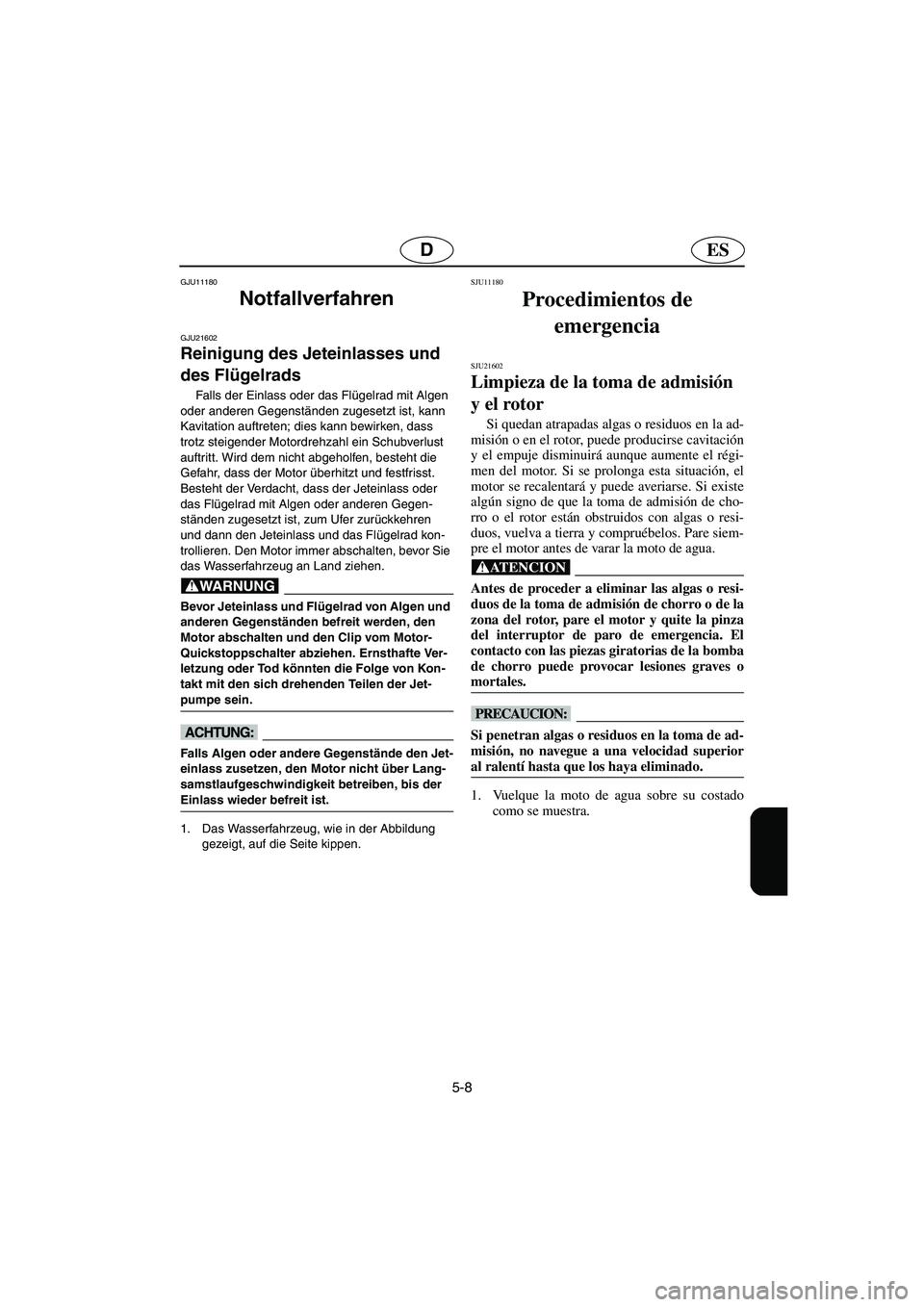

5-8
ESD
GJU11180
Notfallverfahren
GJU21602
Reinigung des Jeteinlasses und
des Flügelrads
Falls der Einlass oder das Flügelrad mit Algen
oder anderen Gegenständen zugesetzt ist, kann
Kavitation auftreten; dies kann bewirken, dass
trotz steigender Motordrehzahl ein Schubverlust
auftritt. Wird dem nicht abgeholfen, besteht die
Gefahr, dass der Motor überhitzt und festfrisst.
Besteht der Verdacht, dass der Jeteinlass oder
das Flügelrad mit Algen oder anderen Gegen-
ständen zugesetzt ist, zum Ufer zurückkehren
und dann den Jeteinlass und das Flügelrad kon-
trollieren. Den Motor immer abschalten, bevor Sie
das Wasserfahrzeug an Land ziehen.
@ Bevor Jeteinlass und Flügelrad von Algen und
anderen Gegenständen befreit werden, den
Motor abschalten und den Clip vom Motor-
Quickstoppschalter abziehen. Ernsthafte Ver-
letzung oder Tod könnten die Folge von Kon-
takt mit den sich drehenden Teilen der Jet-
pumpe sein.
@
@ Falls Algen oder andere Gegenstände den Jet-
einlass zusetzen, den Motor nicht über Lang-
samstlaufgeschwindigkeit betreiben, bis der
Einlass wieder befreit ist.
@
1. Das Wasserfahrzeug, wie in der Abbildung
gezeigt, auf die Seite kippen.
SJU11180
Procedimientos de
emergencia
SJU21602
Limpieza de la toma de admisión
y el rotor
Si quedan atrapadas algas o residuos en la ad-
misión o en el rotor, puede producirse cavitación
y el empuje disminuirá aunque aumente el régi-
men del motor. Si se prolonga esta situación, el
motor se recalentará y puede averiarse. Si existe
algún signo de que la toma de admisión de cho-
rro o el rotor están obstruidos con algas o resi-
duos, vuelva a tierra y compruébelos. Pare siem-
pre el motor antes de varar la moto de agua.
@ Antes de proceder a eliminar las algas o resi-
duos de la toma de admisión de chorro o de la
zona del rotor, pare el motor y quite la pinza
del interruptor de paro de emergencia. El
contacto con las piezas giratorias de la bomba
de chorro puede provocar lesiones graves o
mortales.
@
@ Si penetran algas o residuos en la toma de ad-
misión, no navegue a una velocidad superior
al ralentí hasta que los haya eliminado.
@
1. Vuelque la moto de agua sobre su costado
como se muestra.
A_F1X80.book Page 8 Friday, September 2, 2005 8:50 AM
Page 292 of 316

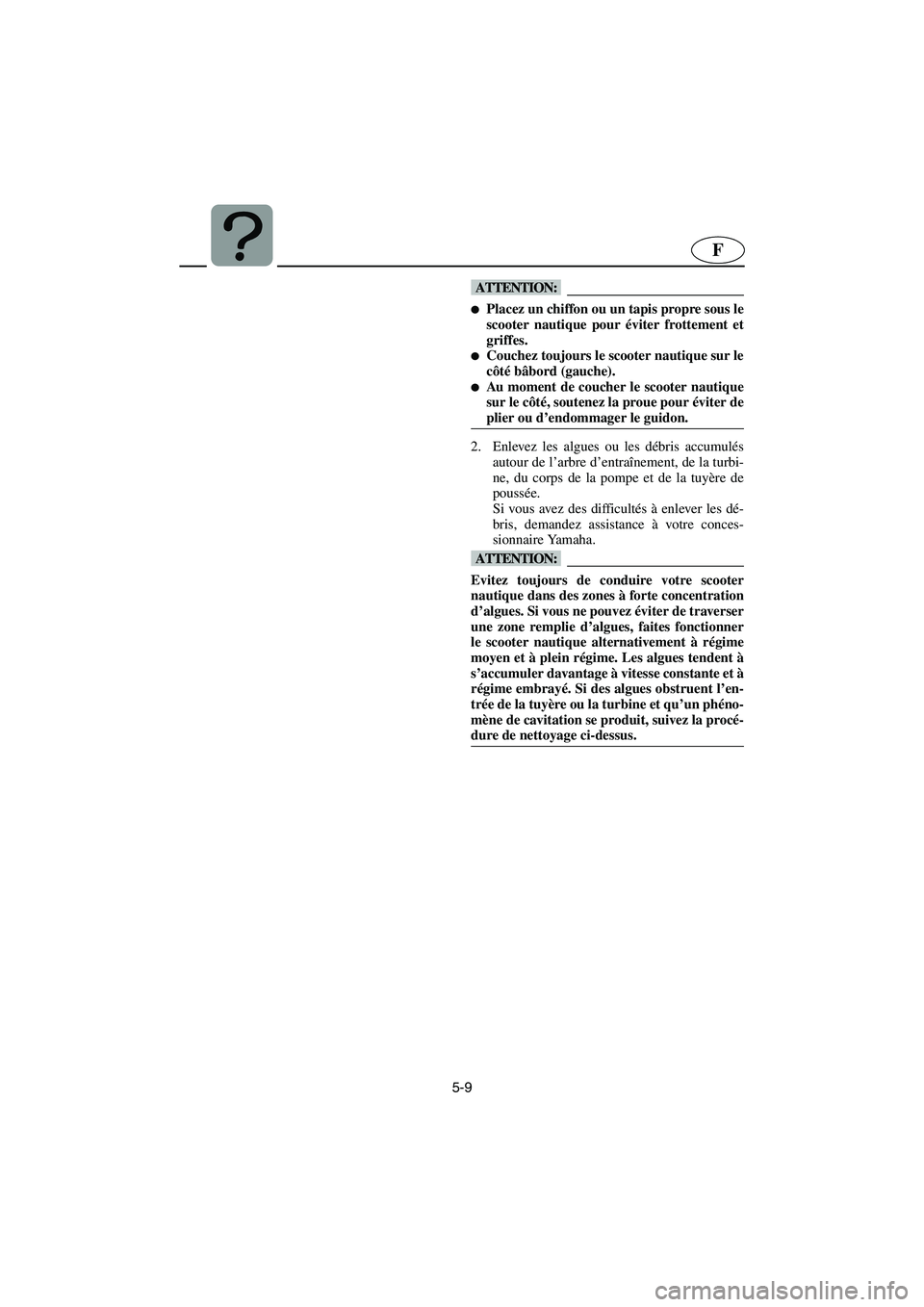

5-9
F
@ Placez un chiffon ou un tapis propre sous le
scooter nautique pour éviter frottement et
griffes.
Couchez toujours le scooter nautique sur le
côté bâbord (gauche).
Au moment de coucher le scooter nautique
sur le côté, soutenez la proue pour éviter de
plier ou d’endommager le guidon.
@
2. Enlevez les algues ou les débris accumulés
autour de l’arbre d’entraînement, de la turbi-
ne, du corps de la pompe et de la tuyère de
poussée.
Si vous avez des difficultés à enlever les dé-
bris, demandez assistance à votre conces-
sionnaire Yamaha.
@ Evitez toujours de conduire votre scooter
nautique dans des zones à forte concentration
d’algues. Si vous ne pouvez éviter de traverser
une zone remplie d’algues, faites fonctionner
le scooter nautique alternativement à régime
moyen et à plein régime. Les algues tendent à
s’accumuler davantage à vitesse constante et à
régime embrayé. Si des algues obstruent l’en-
trée de la tuyère ou la turbine et qu’un phéno-
mène de cavitation se produit, suivez la procé-
dure de nettoyage ci-dessus.
@
A_F1X80.book Page 9 Friday, September 2, 2005 8:50 AM
Page 293 of 316

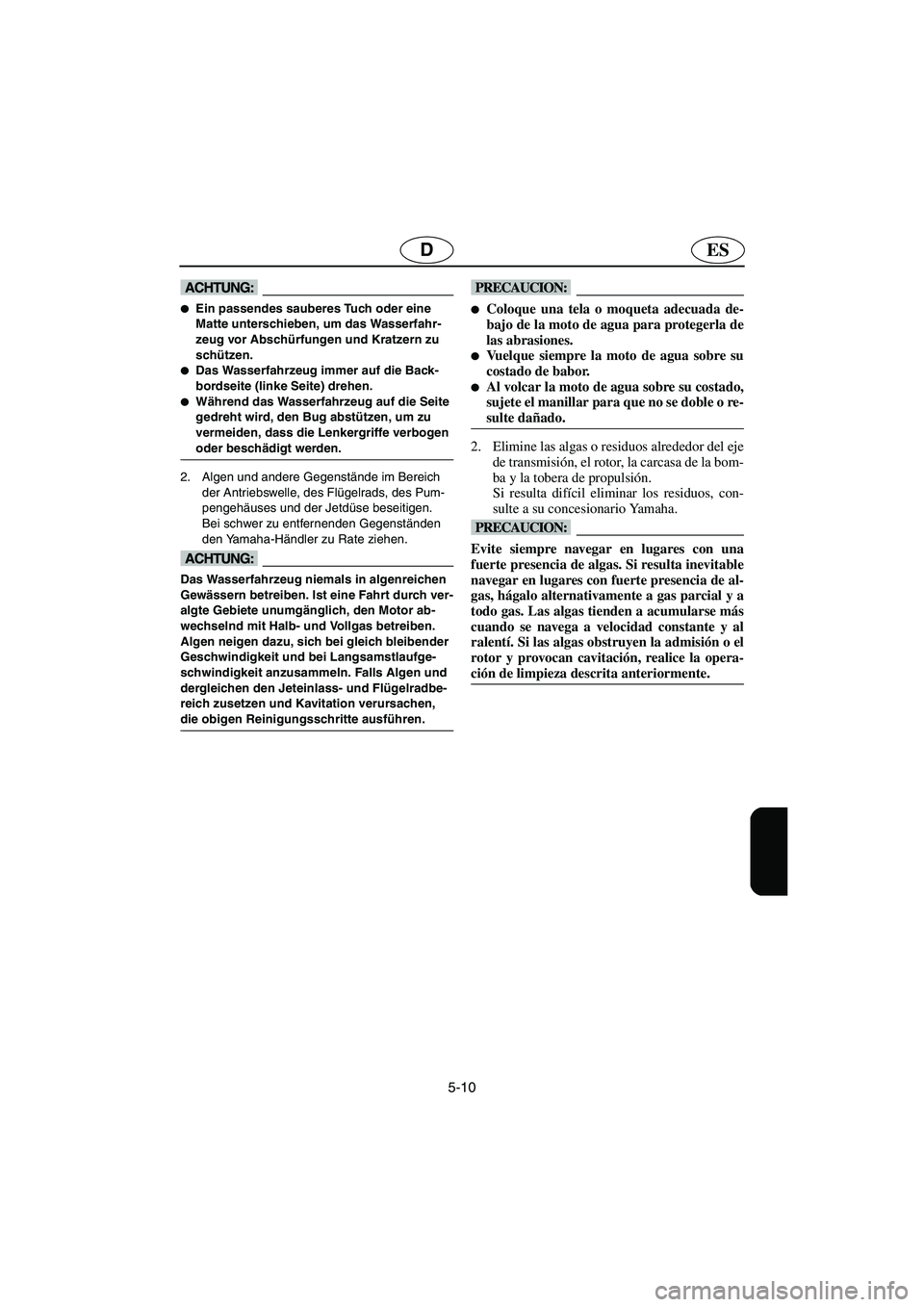

5-10
ESD
@ Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasserfahr-
zeug vor Abschürfungen und Kratzern zu
schützen.
Das Wasserfahrzeug immer auf die Back-
bordseite (linke Seite) drehen.
Während das Wasserfahrzeug auf die Seite
gedreht wird, den Bug abstützen, um zu
vermeiden, dass die Lenkergriffe verbogen
oder beschädigt werden.
@
2. Algen und andere Gegenstände im Bereich
der Antriebswelle, des Flügelrads, des Pum-
pengehäuses und der Jetdüse beseitigen.
Bei schwer zu entfernenden Gegenständen
den Yamaha-Händler zu Rate ziehen.
@ Das Wasserfahrzeug niemals in algenreichen
Gewässern betreiben. Ist eine Fahrt durch ver-
algte Gebiete unumgänglich, den Motor ab-
wechselnd mit Halb- und Vollgas betreiben.
Algen neigen dazu, sich bei gleich bleibender
Geschwindigkeit und bei Langsamstlaufge-
schwindigkeit anzusammeln. Falls Algen und
dergleichen den Jeteinlass- und Flügelradbe-
reich zusetzen und Kavitation verursachen,
die obigen Reinigungsschritte ausführen.
@
@ Coloque una tela o moqueta adecuada de-
bajo de la moto de agua para protegerla de
las abrasiones.
Vuelque siempre la moto de agua sobre su
costado de babor.
Al volcar la moto de agua sobre su costado,
sujete el manillar para que no se doble o re-
sulte dañado.
@
2. Elimine las algas o residuos alrededor del eje
de transmisión, el rotor, la carcasa de la bom-
ba y la tobera de propulsión.
Si resulta difícil eliminar los residuos, con-
sulte a su concesionario Yamaha.
@ Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevitable
navegar en lugares con fuerte presencia de al-
gas, hágalo alternativamente a gas parcial y a
todo gas. Las algas tienden a acumularse más
cuando se navega a velocidad constante y al
ralentí. Si las algas obstruyen la admisión o el
rotor y provocan cavitación, realice la opera-
ción de limpieza descrita anteriormente.
@
A_F1X80.book Page 10 Friday, September 2, 2005 8:50 AM
Page 294 of 316

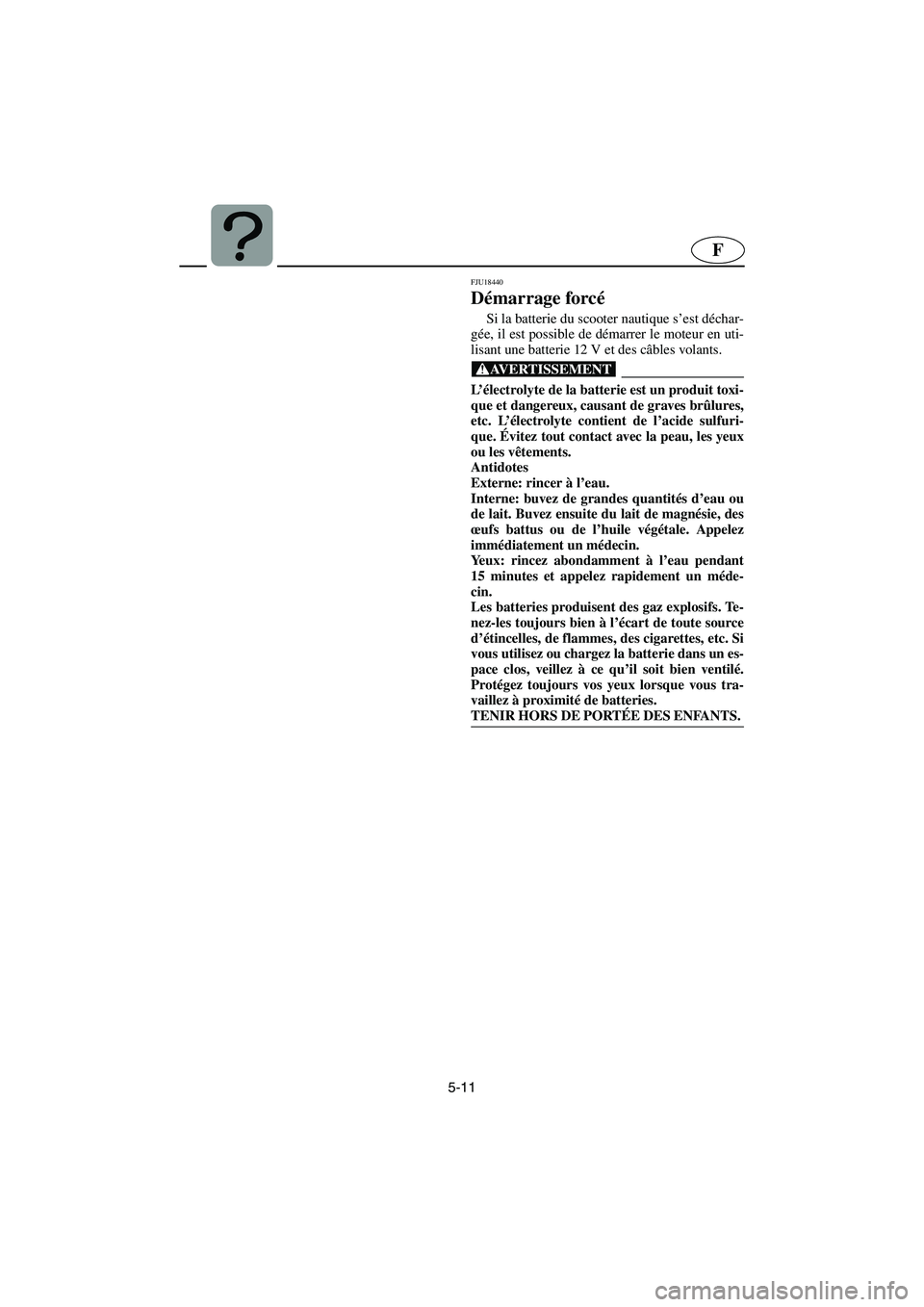

5-11
F
FJU18440
Démarrage forcé
Si la batterie du scooter nautique s’est déchar-
gée, il est possible de démarrer le moteur en uti-
lisant une batterie 12 V et des câbles volants.
@ L’électrolyte de la batterie est un produit toxi-
que et dangereux, causant de graves brûlures,
etc. L’électrolyte contient de l’acide sulfuri-
que. Évitez tout contact avec la peau, les yeux
ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau ou
de lait. Buvez ensuite du lait de magnésie, des
œufs battus ou de l’huile végétale. Appelez
immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs. Te-
nez-les toujours bien à l’écart de toute source
d’étincelles, de flammes, des cigarettes, etc. Si
vous utilisez ou chargez la batterie dans un es-
pace clos, veillez à ce qu’il soit bien ventilé.
Protégez toujours vos yeux lorsque vous tra-
vaillez à proximité de batteries.
TENIR HORS DE PORTÉE DES ENFANTS.
@
A_F1X80.book Page 11 Friday, September 2, 2005 8:50 AM
Page 295 of 316

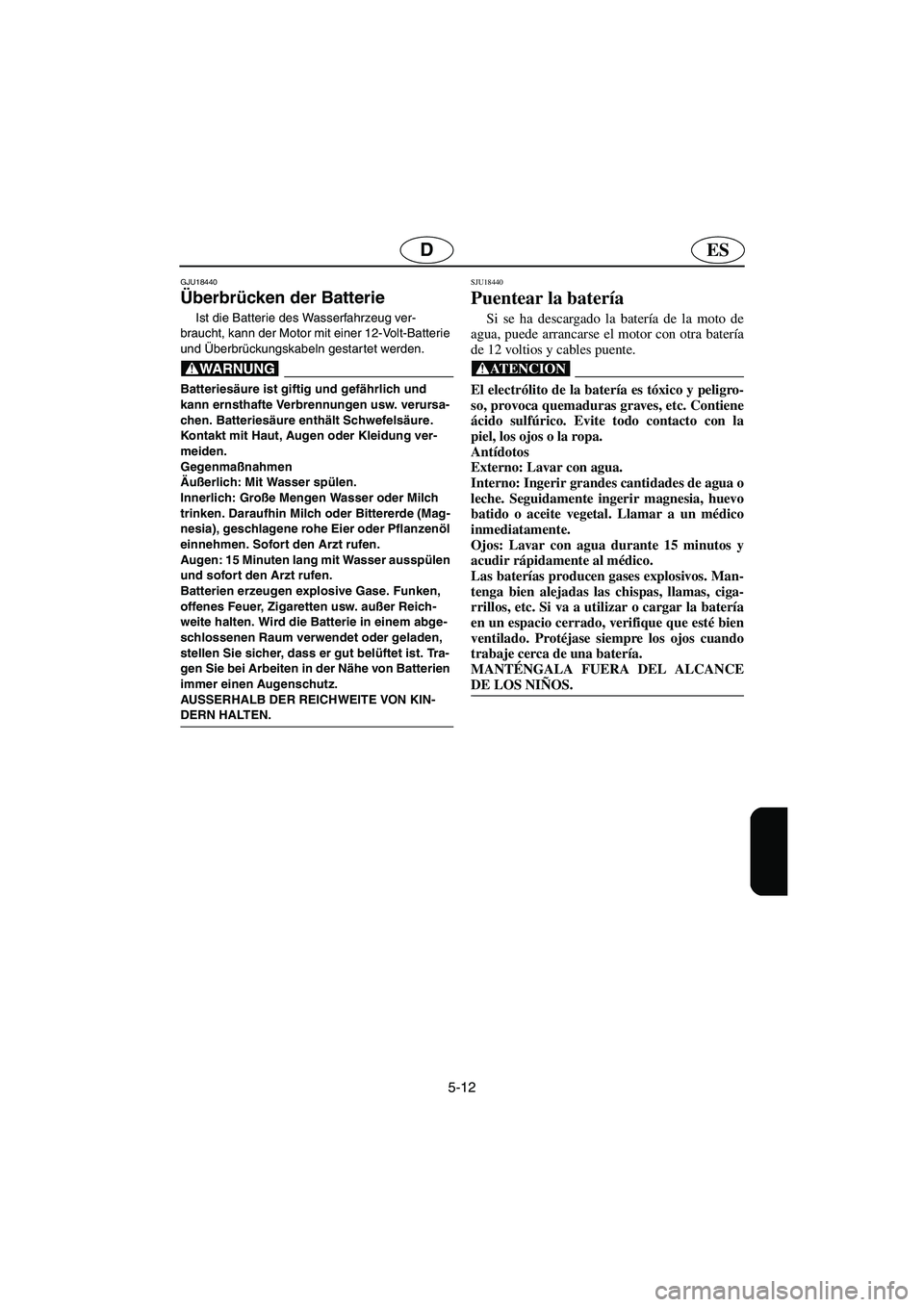

5-12
ESD
GJU18440
Überbrücken der Batterie
Ist die Batterie des Wasserfahrzeug ver-
braucht, kann der Motor mit einer 12-Volt-Batterie
und Überbrückungskabeln gestartet werden.
@ Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verursa-
chen. Batteriesäure enthält Schwefelsäure.
Kontakt mit Haut, Augen oder Kleidung ver-
meiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Milch oder Bittererde (Mag-
nesia), geschlagene rohe Eier oder Pflanzenöl
einnehmen. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser ausspülen
und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Funken,
offenes Feuer, Zigaretten usw. außer Reich-
weite halten. Wird die Batterie in einem abge-
schlossenen Raum verwendet oder geladen,
stellen Sie sicher, dass er gut belüftet ist. Tra-
gen Sie bei Arbeiten in der Nähe von Batterien
immer einen Augenschutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.
@
SJU18440
Puentear la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra batería
de 12 voltios y cables puente.
@ El electrólito de la batería es tóxico y peligro-
so, provoca quemaduras graves, etc. Contiene
ácido sulfúrico. Evite todo contacto con la
piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de agua o
leche. Seguidamente ingerir magnesia, huevo
batido o aceite vegetal. Llamar a un médico
inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos. Man-
tenga bien alejadas las chispas, llamas, ciga-
rrillos, etc. Si va a utilizar o cargar la batería
en un espacio cerrado, verifique que esté bien
ventilado. Protéjase siempre los ojos cuando
trabaje cerca de una batería.
MANTÉNGALA FUERA DEL ALCANCE
DE LOS NIÑOS.
@
A_F1X80.book Page 12 Friday, September 2, 2005 8:50 AM
Page 296 of 316

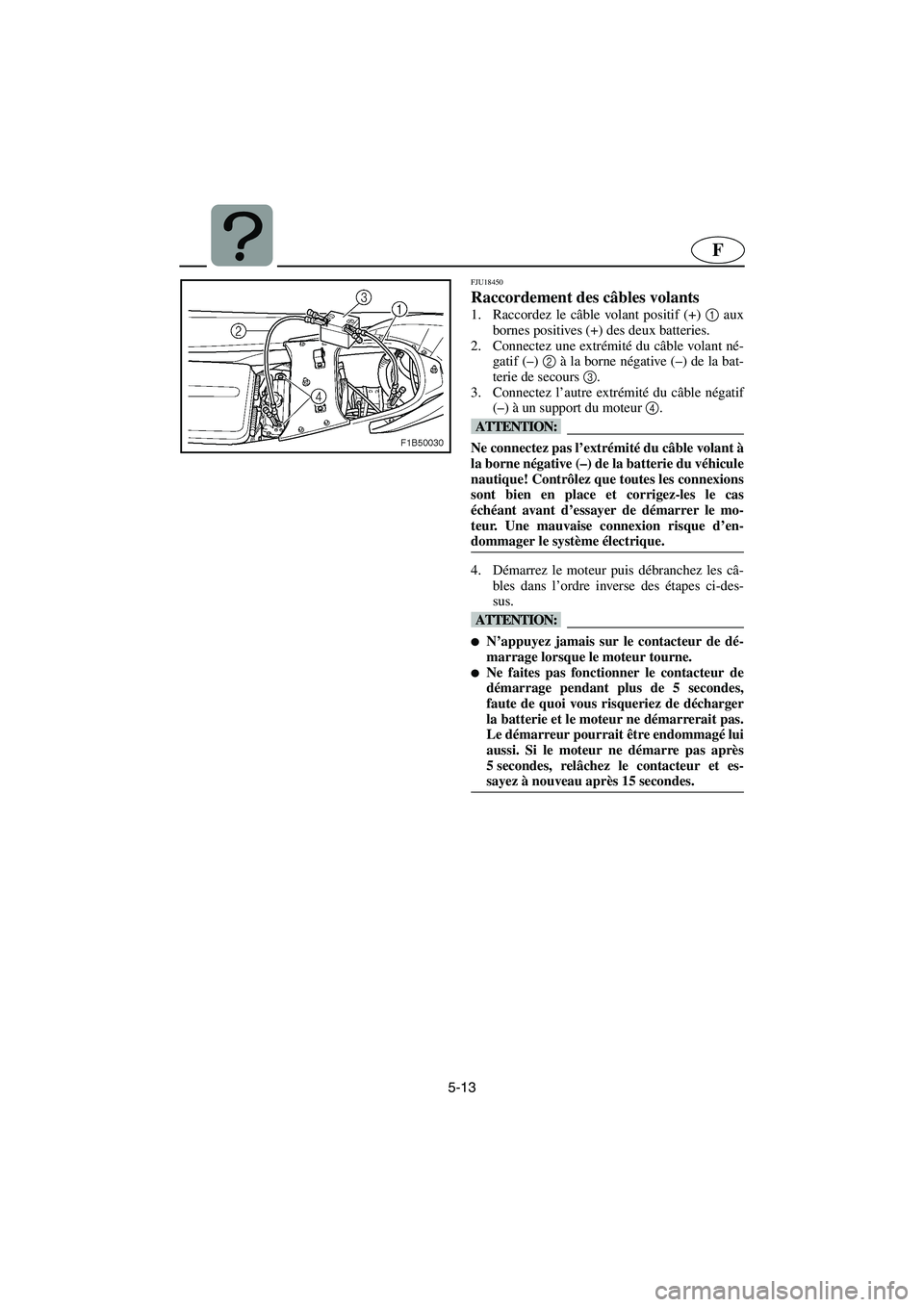

5-13
F
FJU18450
Raccordement des câbles volants
1. Raccordez le câble volant positif (+) 1
aux
bornes positives (+) des deux batteries.
2. Connectez une extrémité du câble volant né-
gatif (–) 2
à la borne négative (–) de la bat-
terie de secours 3
.
3. Connectez l’autre extrémité du câble négatif
(–) à un support du moteur 4
.
@ Ne connectez pas l’extrémité du câble volant à
la borne négative (–) de la batterie du véhicule
nautique! Contrôlez que toutes les connexions
sont bien en place et corrigez-les le cas
échéant avant d’essayer de démarrer le mo-
teur. Une mauvaise connexion risque d’en-
dommager le système électrique.
@
4. Démarrez le moteur puis débranchez les câ-
bles dans l’ordre inverse des étapes ci-des-
sus.
@ N’appuyez jamais sur le contacteur de dé-
marrage lorsque le moteur tourne.
Ne faites pas fonctionner le contacteur de
démarrage pendant plus de 5 secondes,
faute de quoi vous risqueriez de décharger
la batterie et le moteur ne démarrerait pas.
Le démarreur pourrait être endommagé lui
aussi. Si le moteur ne démarre pas après
5 secondes, relâchez le contacteur et es-
sayez à nouveau après 15 secondes.
@
A_F1X80.book Page 13 Friday, September 2, 2005 8:50 AM
Page 297 of 316

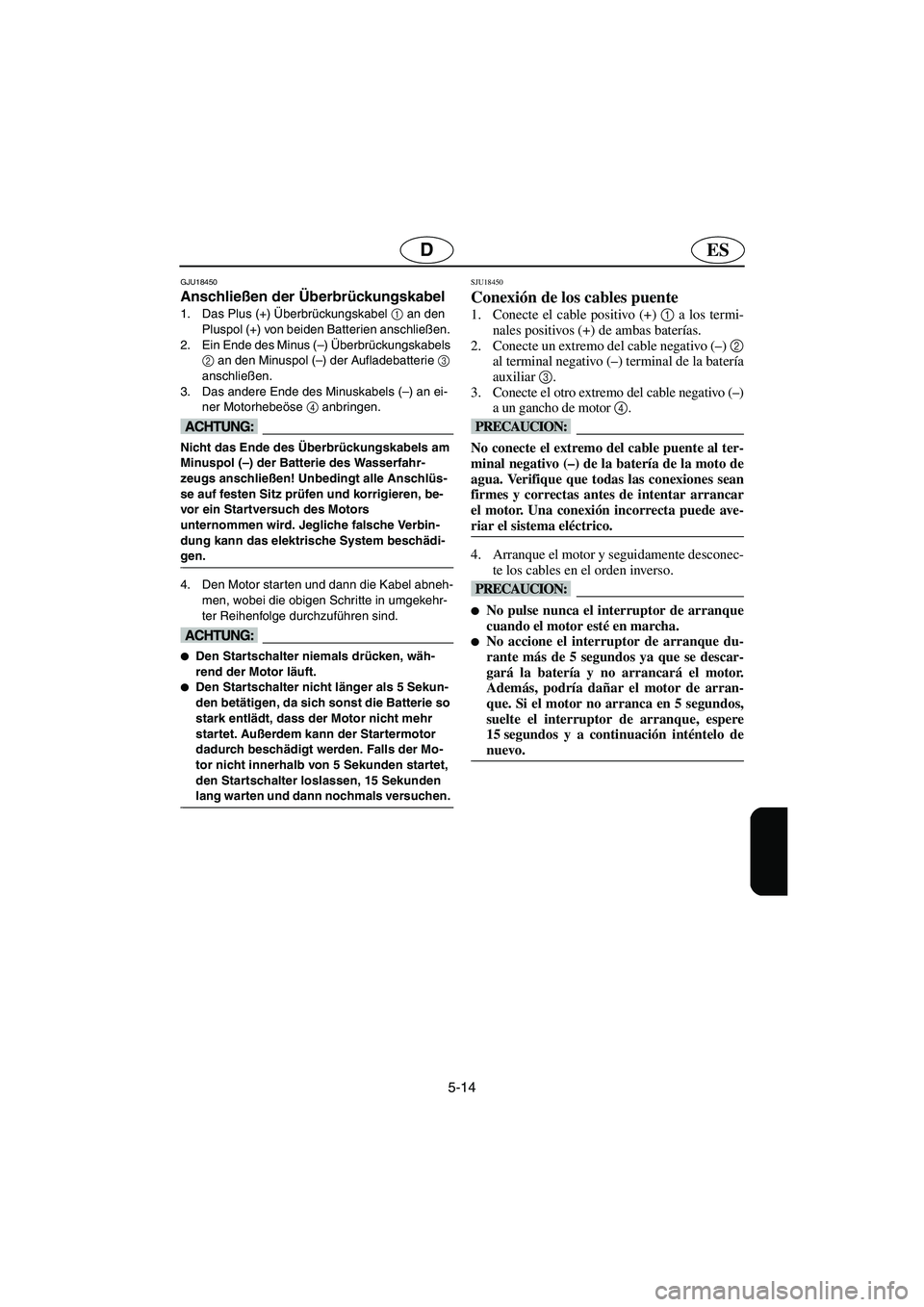

5-14
ESD
GJU18450
Anschließen der Überbrückungskabel
1. Das Plus (+) Überbrückungskabel 1
an den
Pluspol (+) von beiden Batterien anschließen.
2. Ein Ende des Minus (–) Überbrückungskabels
2
an den Minuspol (–) der Aufladebatterie 3
anschließen.
3. Das andere Ende des Minuskabels (–) an ei-
ner Motorhebeöse 4
anbringen.
@ Nicht das Ende des Überbrückungskabels am
Minuspol (–) der Batterie des Wasserfahr-
zeugs anschließen! Unbedingt alle Anschlüs-
se auf festen Sitz prüfen und korrigieren, be-
vor ein Startversuch des Motors
unternommen wird. Jegliche falsche Verbin-
dung kann das elektrische System beschädi-
gen.
@
4. Den Motor starten und dann die Kabel abneh-
men, wobei die obigen Schritte in umgekehr-
ter Reihenfolge durchzuführen sind.
@ Den Startschalter niemals drücken, wäh-
rend der Motor läuft.
Den Startschalter nicht länger als 5 Sekun-
den betätigen, da sich sonst die Batterie so
stark entlädt, dass der Motor nicht mehr
startet. Außerdem kann der Startermotor
dadurch beschädigt werden. Falls der Mo-
tor nicht innerhalb von 5 Sekunden startet,
den Startschalter loslassen, 15 Sekunden
lang warten und dann nochmals versuchen.
@
SJU18450
Conexión de los cables puente
1. Conecte el cable positivo (+) 1
a los termi-
nales positivos (+) de ambas baterías.
2. Conecte un extremo del cable negativo (–) 2
al terminal negativo (–) terminal de la batería
auxiliar 3
.
3. Conecte el otro extremo del cable negativo (–)
a un gancho de motor 4
.
@ No conecte el extremo del cable puente al ter-
minal negativo (–) de la batería de la moto de
agua. Verifique que todas las conexiones sean
firmes y correctas antes de intentar arrancar
el motor. Una conexión incorrecta puede ave-
riar el sistema eléctrico.
@
4. Arranque el motor y seguidamente desconec-
te los cables en el orden inverso.
@ No pulse nunca el interruptor de arranque
cuando el motor esté en marcha.
No accione el interruptor de arranque du-
rante más de 5 segundos ya que se descar-
gará la batería y no arrancará el motor.
Además, podría dañar el motor de arran-
que. Si el motor no arranca en 5 segundos,
suelte el interruptor de arranque, espere
15 segundos y a continuación inténtelo de
nuevo.
@
A_F1X80.book Page 14 Friday, September 2, 2005 8:50 AM
Page 298 of 316

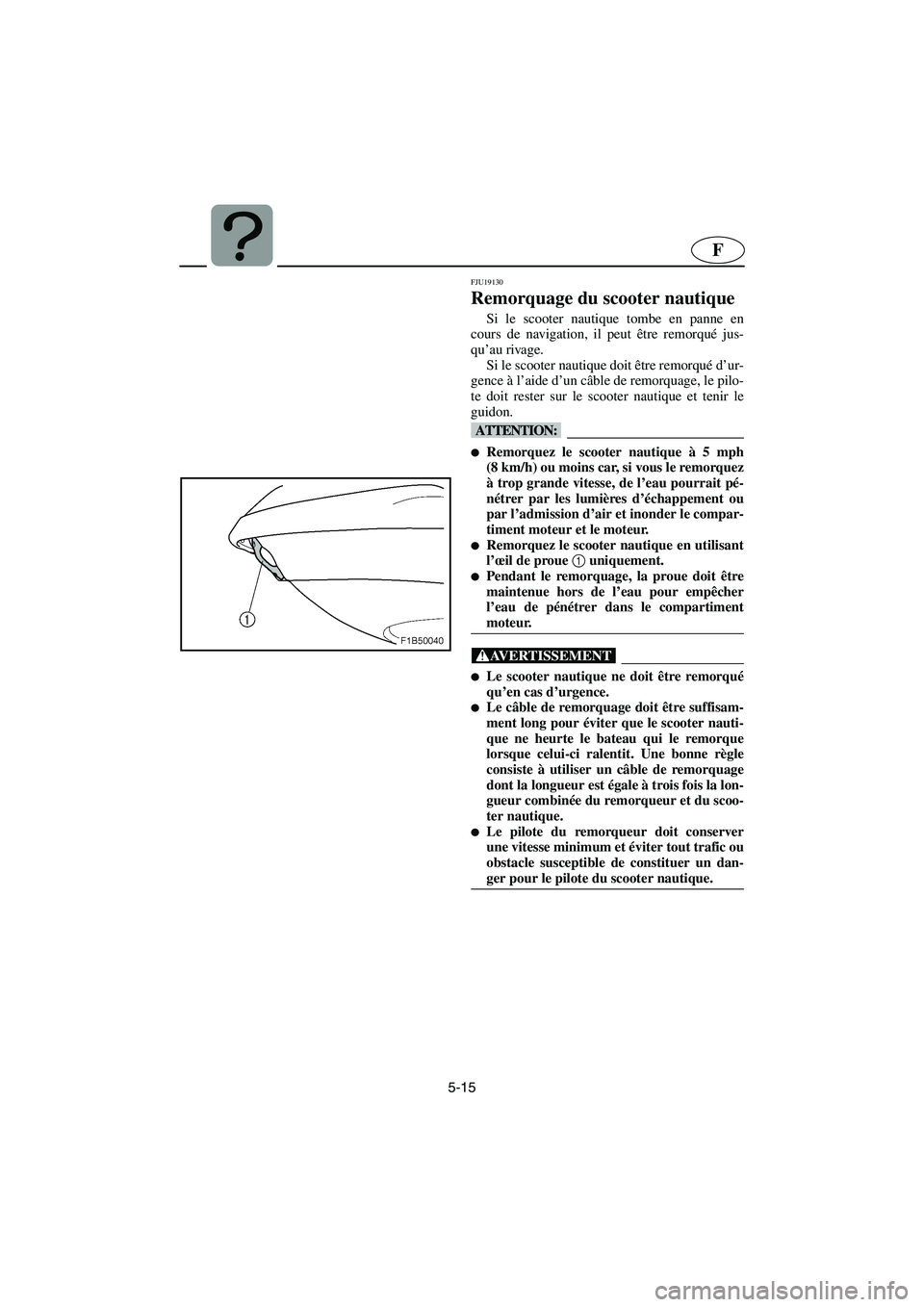

5-15
F
FJU19130
Remorquage du scooter nautique
Si le scooter nautique tombe en panne en
cours de navigation, il peut être remorqué jus-
qu’au rivage.
Si le scooter nautique doit être remorqué d’ur-
gence à l’aide d’un câble de remorquage, le pilo-
te doit rester sur le scooter nautique et tenir le
guidon.
@ Remorquez le scooter nautique à 5 mph
(8 km/h) ou moins car, si vous le remorquez
à trop grande vitesse, de l’eau pourrait pé-
nétrer par les lumières d’échappement ou
par l’admission d’air et inonder le compar-
timent moteur et le moteur.
Remorquez le scooter nautique en utilisant
l’œil de proue 1
uniquement.
Pendant le remorquage, la proue doit être
maintenue hors de l’eau pour empêcher
l’eau de pénétrer dans le compartiment
moteur.
@
@ Le scooter nautique ne doit être remorqué
qu’en cas d’urgence.
Le câble de remorquage doit être suffisam-
ment long pour éviter que le scooter nauti-
que ne heurte le bateau qui le remorque
lorsque celui-ci ralentit. Une bonne règle
consiste à utiliser un câble de remorquage
dont la longueur est égale à trois fois la lon-
gueur combinée du remorqueur et du scoo-
ter nautique.
Le pilote du remorqueur doit conserver
une vitesse minimum et éviter tout trafic ou
obstacle susceptible de constituer un dan-
ger pour le pilote du scooter nautique.
@
A_F1X80.book Page 15 Friday, September 2, 2005 8:50 AM
Page 299 of 316

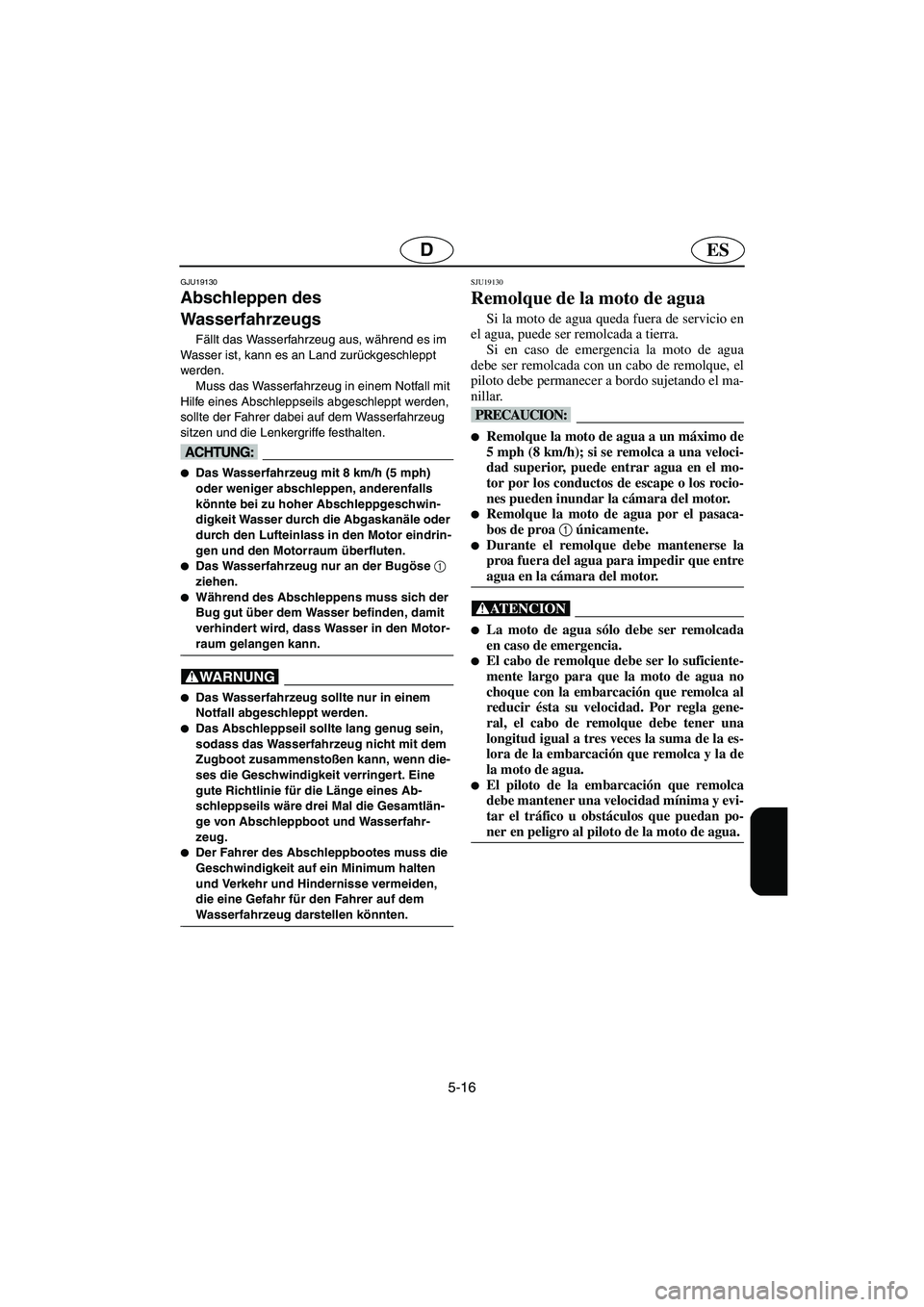

5-16
ESD
GJU19130
Abschleppen des
Wasserfahrzeugs
Fällt das Wasserfahrzeug aus, während es im
Wasser ist, kann es an Land zurückgeschleppt
werden.
Muss das Wasserfahrzeug in einem Notfall mit
Hilfe eines Abschleppseils abgeschleppt werden,
sollte der Fahrer dabei auf dem Wasserfahrzeug
sitzen und die Lenkergriffe festhalten.
@ Das Wasserfahrzeug mit 8 km/h (5 mph)
oder weniger abschleppen, anderenfalls
könnte bei zu hoher Abschleppgeschwin-
digkeit Wasser durch die Abgaskanäle oder
durch den Lufteinlass in den Motor eindrin-
gen und den Motorraum überfluten.
Das Wasserfahrzeug nur an der Bugöse
1
ziehen.
Während des Abschleppens muss sich der
Bug gut über dem Wasser befinden, damit
verhindert wird, dass Wasser in den Motor-
raum gelangen kann.
@
@ Das Wasserfahrzeug sollte nur in einem
Notfall abgeschleppt werden.
Das Abschleppseil sollte lang genug sein,
sodass das Wasserfahrzeug nicht mit dem
Zugboot zusammenstoßen kann, wenn die-
ses die Geschwindigkeit verringert. Eine
gute Richtlinie für die Länge eines Ab-
schleppseils wäre drei Mal die Gesamtlän-
ge von Abschleppboot und Wasserfahr-
zeug.
Der Fahrer des Abschleppbootes muss die
Geschwindigkeit auf ein Minimum halten
und Verkehr und Hindernisse vermeiden,
die eine Gefahr für den Fahrer auf dem
Wasserfahrzeug darstellen könnten.
@
SJU19130
Remolque de la moto de agua
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Si en caso de emergencia la moto de agua
debe ser remolcada con un cabo de remolque, el
piloto debe permanecer a bordo sujetando el ma-
nillar.
@ Remolque la moto de agua a un máximo de
5 mph (8 km/h); si se remolca a una veloci-
dad superior, puede entrar agua en el mo-
tor por los conductos de escape o los rocio-
nes pueden inundar la cámara del motor.
Remolque la moto de agua por el pasaca-
bos de proa 1
únicamente.
Durante el remolque debe mantenerse la
proa fuera del agua para impedir que entre
agua en la cámara del motor.
@
@ La moto de agua sólo debe ser remolcada
en caso de emergencia.
El cabo de remolque debe ser lo suficiente-
mente largo para que la moto de agua no
choque con la embarcación que remolca al
reducir ésta su velocidad. Por regla gene-
ral, el cabo de remolque debe tener una
longitud igual a tres veces la suma de la es-
lora de la embarcación que remolca y la de
la moto de agua.
El piloto de la embarcación que remolca
debe mantener una velocidad mínima y evi-
tar el tráfico u obstáculos que puedan po-
ner en peligro al piloto de la moto de agua.
@
A_F1X80.book Page 16 Friday, September 2, 2005 8:50 AM
Page 300 of 316
5-17
F
FJU22380
Scooter nautique submergé
Si le scooter nautique est submergé ou rempli
d’eau, procédez comme suit et consultez votre
concessionnaire Yamaha aussi vite que possible.
Le non-respect de ces consignes peut provoquer
de graves dommages au moteur !
En cas d’urgence :
1. Echouez le scooter nautique et enlevez les
bouchons de vidange de poupe pour évacuer
l’eau du compartiment moteur. (Cf. page
3-19 pour des instructions plus détaillées).
Déposez les bouchons de vidange de com-
partiment de rangement pour évacuer l’eau
de chaque compartiment.
2. Replacez les bouchons de vidange de poupe
et de compartiment de rangement.
3. Débranchez les capuchons de bougie, puis
déposez les bougies.
@ Ne branchez pas les bougies aux capuchons de
bougie.
@
4. Débranchez les coupleurs d’injecteur de car-
burant.
@ Couvrez les coupleurs d’injecteur de carbu-
rant débranchés pour éviter de les mouiller.
Dans le cas contraire, ils pourraient se corro-
der, ce qui affecterait la qualité des branche-
ments.
@
5. Lancez le moteur pendant 5 secondes avec le
papillon des gaz ouvert en grand. Répétez
cette étape jusqu’à ce que toute l’eau ait été
évacuée des cylindres.
6. Vaporisez un antirouille dans l’orifice de
chaque bougie pendant 5 secondes.
7. Lancez le moteur pendant 5 secondes avec le
papillon des gaz ouvert en grand. Répétez
cette étape plusieurs fois.
A_F1X80.book Page 17 Friday, September 2, 2005 8:50 AM
