YAMAHA FX HO 2014 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2014, Model line: FX HO, Model: YAMAHA FX HO 2014Pages: 122, PDF Dimensioni: 5.31 MB
Page 1 of 122
Leggere attentamente questo
manuale prima di utilizzare la
moto d’acqua.

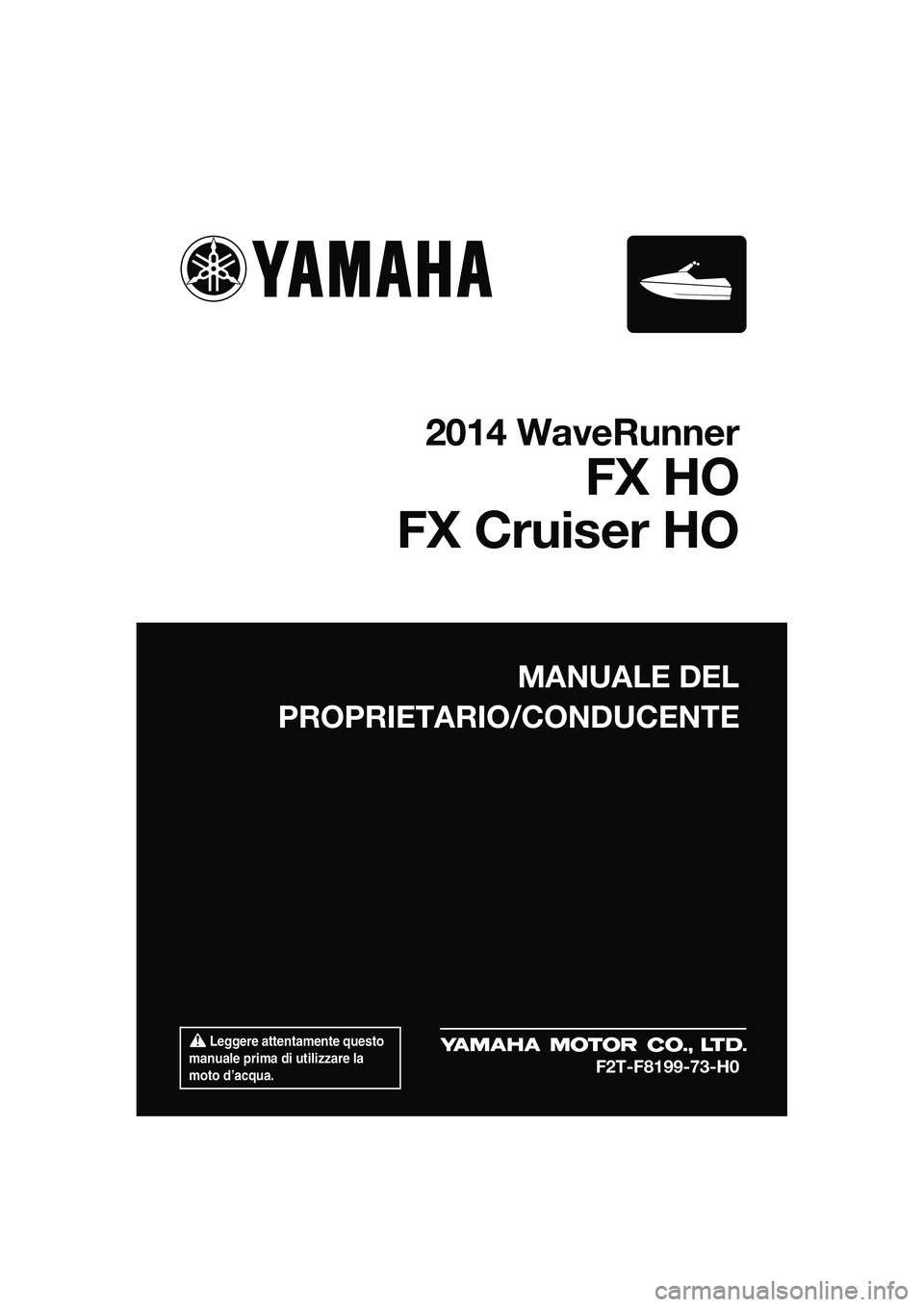

MANUALE DEL
PROPRIETARIO/CONDUCENTE
2014 WaveRunner
FX HO
FX Cruiser HO
F2T-F8199-73-H0
UF2T73H0.book Page 1 Monday, September 23, 2013 2:26 PM
Page 2 of 122

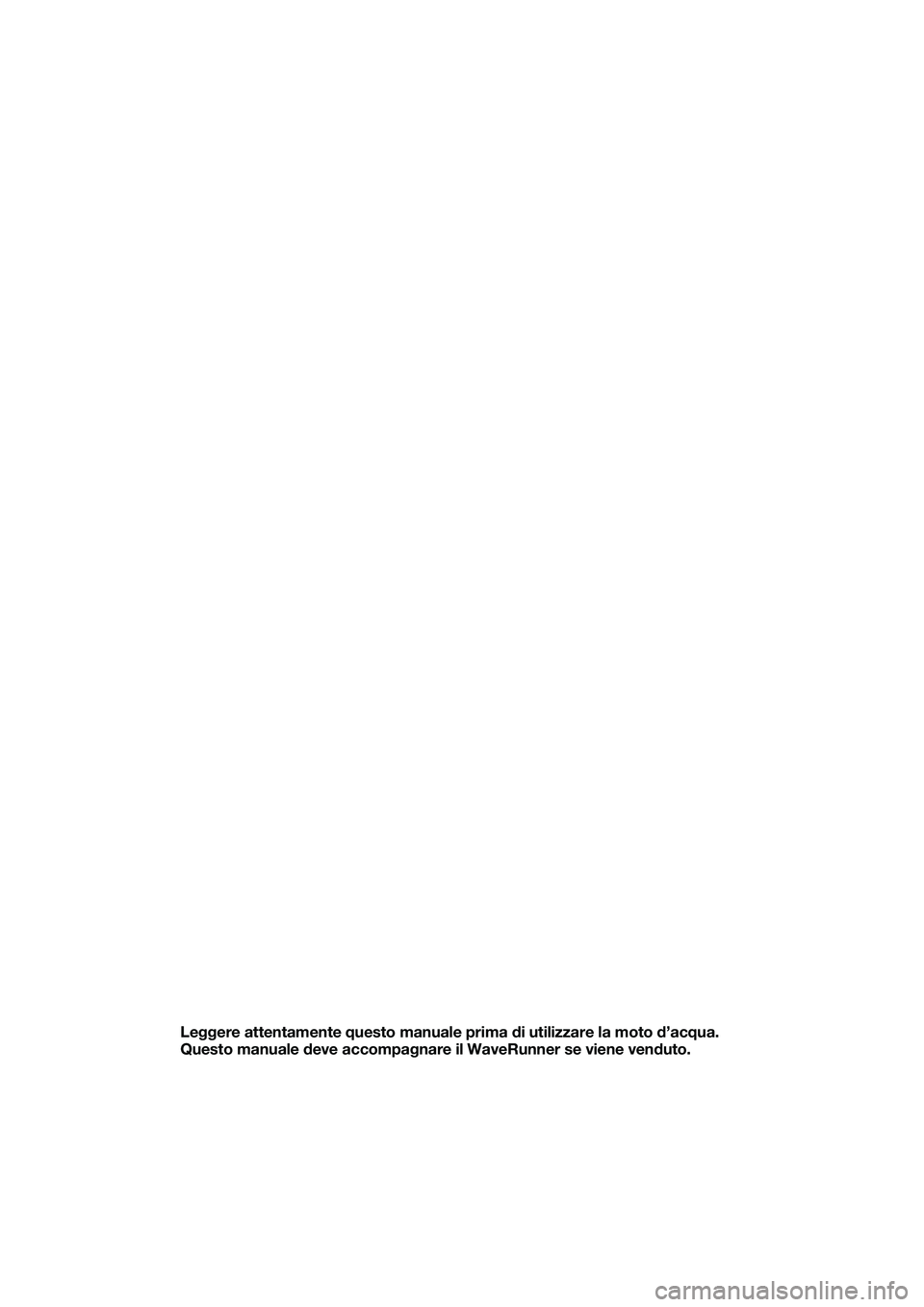

Leggere attentamente questo manuale prima di utilizzare la moto d’acqua.
Questo manuale deve accompagnare il WaveRunner se viene venduto.
UF2T72H0.book Page 1 Monday, July 22, 2013 2:37 PM
Page 3 of 122
Informazioni importanti contenute nel manuale
HJU37596

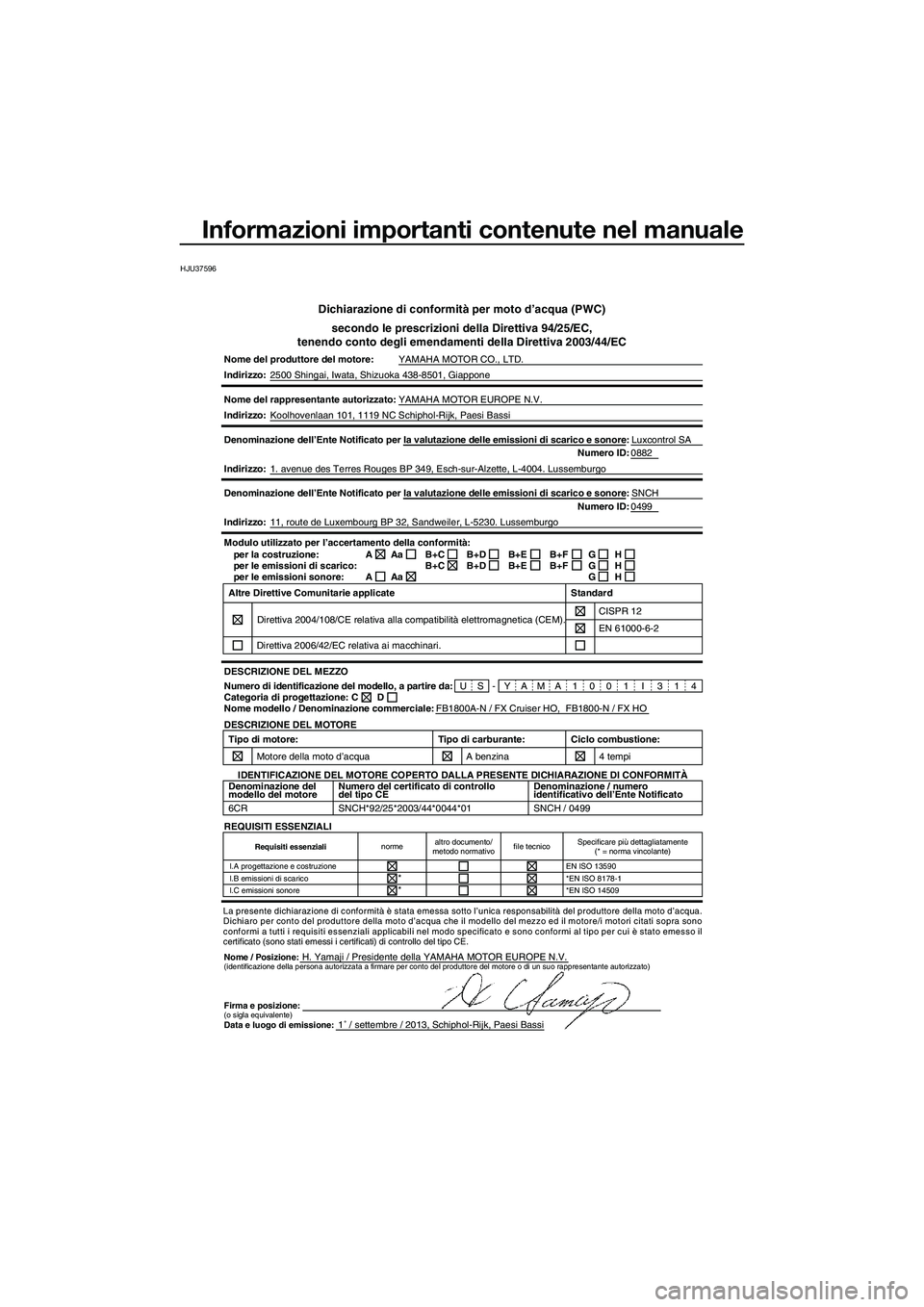

Dichiarazione di conformità per moto d’acqua (PWC)secondo le prescrizioni della Direttiva 94/25/EC,
tenendo conto degli emendamenti della Direttiva 2003/44/EC
Nome del produttore del motore: YAMAHA MOTOR CO., LTD.
Nome / Posizione:H. Yamaji / Presidente della YAMAHA MOTOR EUROPE N.V.
Indirizzo:
2500 Shingai, Iwata, Shizuoka 438-8501, Giappone
Nome del rappresentante autorizzato: YAMAHA MOTOR EUROPE N.V.
Indirizzo: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Paesi Bassi
Denominazione dell’Ente Notificato per la valutazione delle emissioni\
di scarico e sonore: Luxcontrol SA
Indirizzo: 1. avenue des Terres Rouges BP 349, Esch-sur-Alzette, L-4004. Lussemburg\
o
Denominazione dell’Ente Notificato per la valutazione delle emissioni\
di scarico e sonore: SNCH
FB1800A-N / FX Cruiser HO, FB1800-N / FX HO 0882
0499
Indirizzo: 11, route de Luxembourg BP 32, Sandweiler, L-5230. Lussemburgo
US-YAMA1001 I 314
Modulo utilizzato per l’accertamento della conformità:
per la costruzione:
per le emissioni di scarico:
per le emissioni sonore:
DESCRIZIONE DEL MEZZO
DESCRIZIONE DEL MOTORE A
A
Numero di identificazione del modello, a partire da:
Nome modello / Denominazione commerciale: C
Categoria di progettazione: Altre Direttive Comunitarie applicate
Direttiva 2004/108/CE relativa alla compatibilità elettromagnetica (\
CEM). CISPR 12
Direttiva 2006/42/EC relativa ai macchinari. Standard
EN 61000-6-2
D
Aa
AaB+C
B+CB+D
B+D B+E
B+EB+F
B+FG
G
GH
H
H
Tipo di motore:
Motore della moto d’acqua Ciclo combustione:
4 tempi
Tipo di carburante:
A benzina
REQUISITI ESSENZIALI
IDENTIFICAZIONE DEL MOTORE COPERTO DALLA PRESENTE DICHIARAZIONE DI CONFO\
RMITÀ
Denominazione del
modello del motore
6CR Denominazione / numero
identificativo dell’Ente Notificato
SNCH / 0499
Numero del certificato di controllo
del tipo CE
SNCH*92/25*2003/44*0044*01
(identificazione della persona autorizzata a firmare per conto del prod\
uttore del motore o di un suo rappresentante autorizzato
)
Firma e posizione:(o sigla equivalente)Data e luogo di emissione:1 / settembre / 2013, Schiphol-Rijk, Paesi Bassi
Requisiti essenzialinormealtro documento/
metodo normativo file tecnicoSpecificare più dettagliatamente
(* = norma vincolante)
I.A progettazione e costruzione EN ISO 13590
I.B emissioni di scarico *EN ISO 8178-1
I.C emissioni sonore *EN ISO 14509
*
*
La presente dichiarazione di conformità è stata emessa sotto l’\
unica responsabilità del produttore della moto d’acqua.
Dichiaro per conto del produttore della moto d’acqua che il modello d\
el mezzo ed il motore/i motori citati sopra sono
conformi a tutti i requisiti essenziali applicabili nel modo specificato\
e sono conformi al tipo per cui è stato emesso il
certificato (sono stati emessi i certificati) di controllo del tipo CE\
.
Numero ID:
Numero ID:
UF2T72H0.book Page 1 Monday, July 22, 2013 2:37 PM
Page 4 of 122

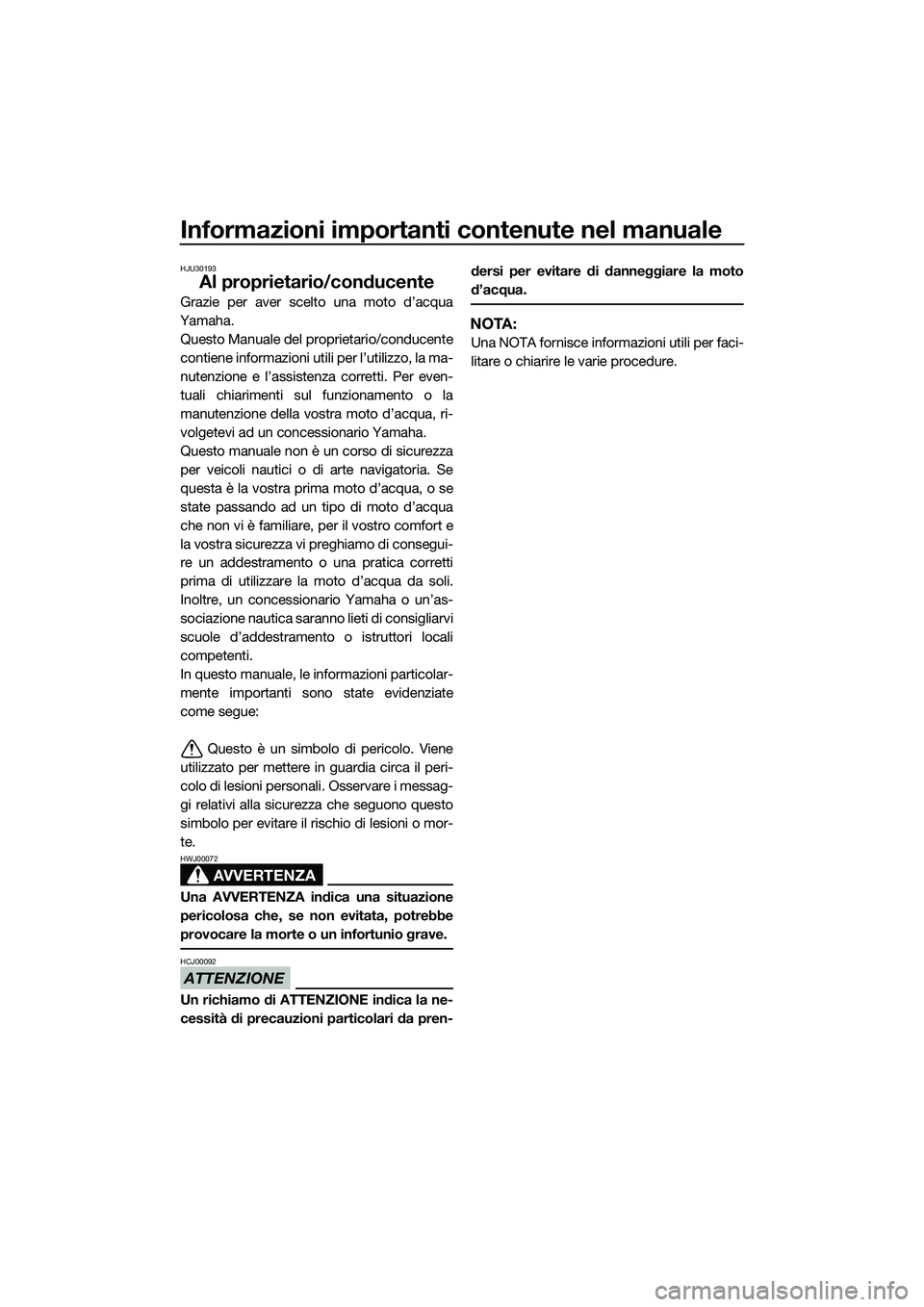

Informazioni importanti contenute nel manuale
HJU30193
Al proprietario/conducente
Grazie per aver scelto una moto d’acqua
Yamaha. Questo Manuale del proprietario/conducente
contiene informazioni ut ili per l’utilizzo, la ma-
nutenzione e l’assistenza corretti. Per even-
tuali chiarimenti sul funzionamento o la
manutenzione della vostra moto d’acqua, ri-
volgetevi ad un concessionario Yamaha.
Questo manuale non è un corso di sicurezza
per veicoli nautici o di arte navigatoria. Se
questa è la vostra prima moto d’acqua, o se
state passando ad un tipo di moto d’acqua
che non vi è familiare, per il vostro comfort e
la vostra sicurezza vi preghiamo di consegui-
re un addestramento o una pratica corretti
prima di utilizzare la moto d’acqua da soli.
Inoltre, un concessionario Yamaha o un’as-
sociazione nautica saranno lieti di consigliarvi
scuole d’addestramento o istruttori locali
competenti.
In questo manuale, le informazioni particolar-
mente importanti sono state evidenziate
come segue:
Questo è un simbolo di pericolo. Viene
utilizzato per mettere in guardia circa il peri-
colo di lesioni personali. Osservare i messag-
gi relativi alla sicurezza che seguono questo
simbolo per evitare il rischio di lesioni o mor-
te.
AVVERTENZA
HWJ00072
Una AVVERTENZA indica una situazione
pericolosa che, se non evitata, potrebbe
provocare la morte o un infortunio grave.
ATTENZIONE
HCJ00092
Un richiamo di ATTENZIONE indica la ne-
cessità di precauzioni particolari da pren- dersi per evitare di danneggiare la moto
d’acqua.
NOTA:
Una NOTA fornisce informazioni utili per faci-
litare o chiarire le varie procedure.
UF2T72H0.book Page 2 Monday, July 22, 2013 2:37 PM
Page 5 of 122
Informazioni importanti contenute nel manuale
HJU40411

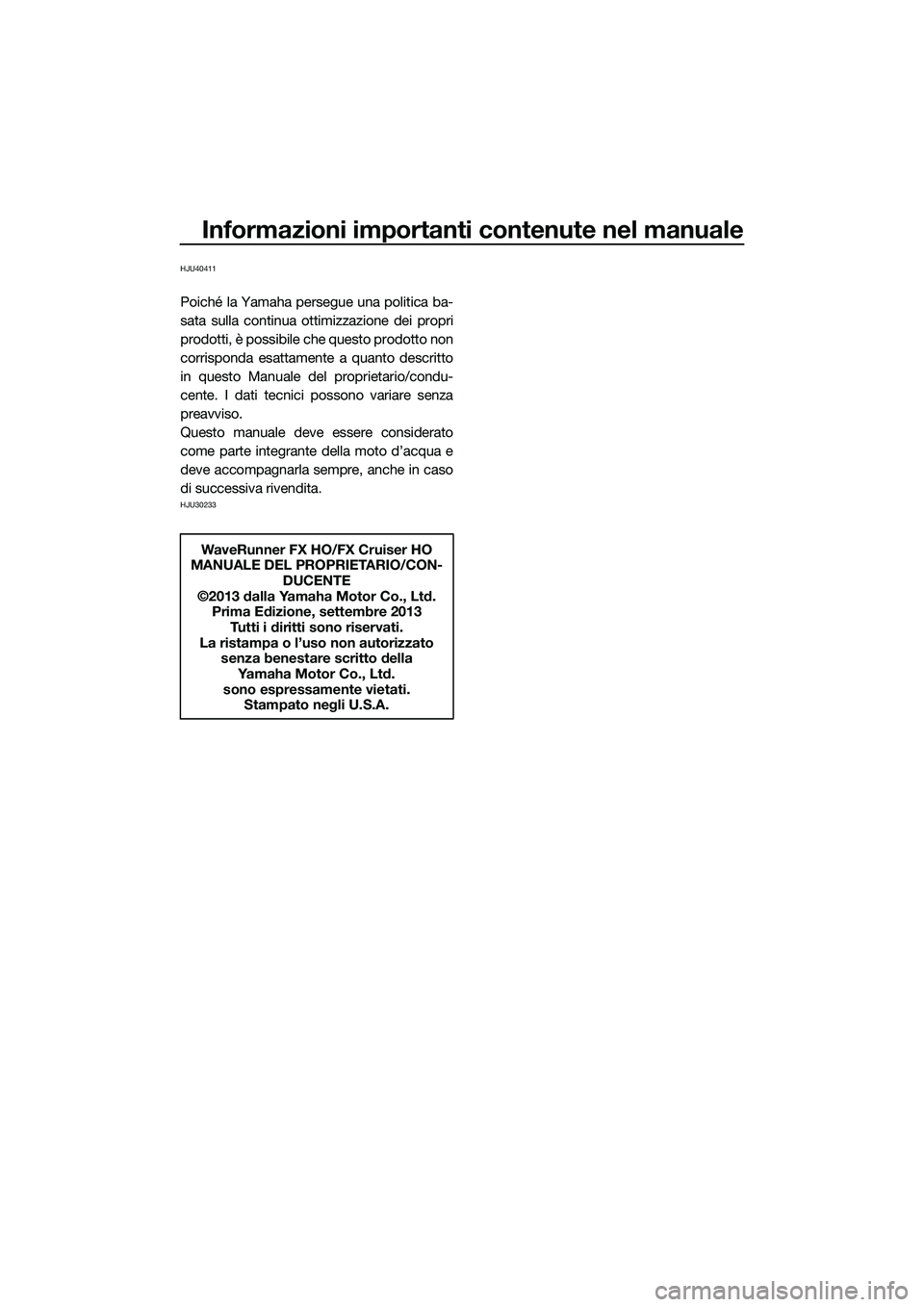

Poiché la Yamaha persegue una politica ba-
sata sulla continua ottimizzazione dei propri
prodotti, è possibile che questo prodotto non
corrisponda esattamente a quanto descritto
in questo Manuale del proprietario/condu-
cente. I dati tecnici possono variare senza
preavviso.
Questo manuale deve essere considerato
come parte integrante della moto d’acqua e
deve accompagnarla sempre, anche in caso
di successiva rivendita.
HJU30233
WaveRunner FX HO/FX Cruiser HO
MANUALE DEL PROPRIETARIO/CON- DUCENTE
©2013 dalla Yamaha Motor Co., Ltd. Prima Edizione, settembre 2013 Tutti i diritti sono riservati.
La ristampa o l’uso non autorizzato senza benestare scritto della Yamaha Motor Co., Ltd.
sono espressamente vietati. Stampato negli U.S.A.
UF2T73H0.book Page 3 Monday, September 23, 2013 2:27 PM
Page 6 of 122

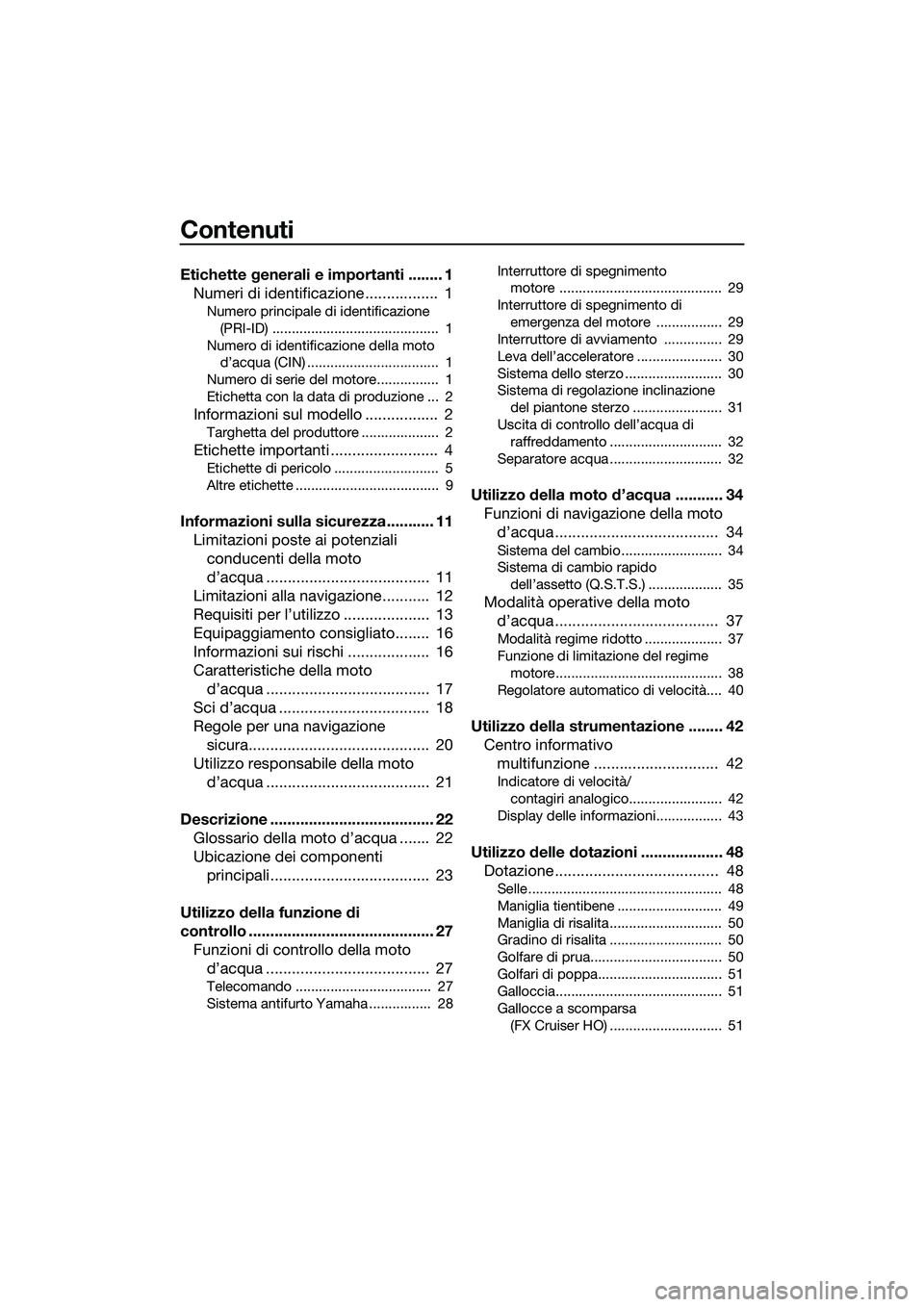

Contenuti
Etichette generali e importanti ........ 1Numeri di identificazione ................. 1
Numero principale di identificazione
(PRI-ID) ........................................... 1
Numero di identificazione della moto d’acqua (CIN) .................................. 1
Numero di serie del motore................ 1
Etichetta con la data di produzione ... 2
Informazioni sul modello ................. 2
Targhetta del produttore .................... 2
Etichette importanti ......................... 4
Etichette di pericolo ........................... 5
Altre etichette ..................................... 9
Informazioni sulla sicurezza........... 11 Limitazioni poste ai potenziali conducenti della moto
d’acqua ...................................... 11
Limitazioni alla navigazione........... 12
Requisiti per l’utilizzo .................... 13
Equipaggiamento consigliato........ 16
Informazioni sui rischi ................... 16
Caratteristiche della moto d’acqua ...................................... 17
Sci d’acqua ................................... 18
Regole per una navigazione sicura.......................................... 20
Utilizzo responsabile della moto d’acqua ...................................... 21
Descrizione ...................................... 22 Glossario della moto d’acqua ....... 22
Ubicazione dei componenti principali ..................................... 23
Utilizzo della funzione di
controllo ........................................... 27 Funzioni di controllo della moto d’acqua ...................................... 27
Telecomando ................................... 27
Sistema antifurto Yamaha ................ 28 Interruttore di spegnimento
motore .......................................... 29
Interruttore di spegnimento di emergenza del motore ................. 29
Interruttore di avviamento ............... 29
Leva dell’acceleratore ...................... 30
Sistema dello sterzo ......................... 30
Sistema di regolazione inclinazione
del piantone sterzo ....................... 31
Uscita di controllo dell’acqua di raffreddamento ............................. 32
Separatore acqua ............................. 32
Utilizzo della moto d’acqua ........... 34 Funzioni di navigazione della moto d’acqua ...................................... 34
Sistema del cambio .......................... 34
Sistema di cambio rapido
dell’assetto (Q.S.T.S.) ................... 35
Modalità operative della moto d’acqua ...................................... 37
Modalità regime ridotto .................... 37
Funzione di limitazione del regime
motore........................................... 38
Regolatore automatico di velocità.... 40
Utilizzo della strumentazione ........ 42 Centro informativo multifunzione ............................. 42
Indicatore di velocità/
contagiri analogico........................ 42
Display delle informazioni................. 43
Utilizzo delle dotazioni ................... 48 Dotazione ...................................... 48
Selle.................................................. 48
Maniglia tientibene ........................... 49
Maniglia di risalita............................. 50
Gradino di risalita ............................. 50
Golfare di prua.................................. 50
Golfari di poppa................................ 51
Galloccia........................................... 51
Gallocce a scomparsa
(FX Cruiser HO) ............................. 51
UF2T72H0.book Page 1 Monday, July 22, 2013 2:37 PM
Page 7 of 122
Contenuti
Gavone e cassettino portaoggetti .... 52
Supporto e coperchio dell’estintore ................................. 56
Requisiti per il funzionamento ed il
comando .......................................... 58Requisiti relativi al carburante ....... 58
Carburante ....................................... 58
Requisiti dell’olio motore............... 60
Olio motore ...................................... 60
Scarico dell’acqua di sentina ........ 62
Scarico dell’acqua di sentina a
terra............................................... 62
Scarico dell’acqua di sentina in
acqua ............................................ 62
Trasporto su un carrello ................ 63
Funzionamento iniziale ................... 64 Rodaggio....................................... 64
Controlli prima dell’utilizzo............. 65
Elenco dei controlli prima dell’utilizzo .................................... 65
Punti da controllare prima dell’utilizzo ................................. 67
Controlli prima dell’utilizzo ............... 67
Controlli dopo l’utilizzo..................... 74
Utilizzo della moto d’acqua ............ 76Come usare la moto d’acqua........ 76
Imparare a conoscere la moto
d’acqua ......................................... 76
Imparare ad usare la moto d’acqua ......................................... 76
Posizione di guida ............................ 77
Messa in acqua della moto d’acqua ......................................... 77
Avviamento del motore in acqua ..... 77
Spegnere il motore ........................... 78
Moto d’acqua incustodita ................ 78
Come usare la moto d’acqua........... 79
Esecuzione di virate ......................... 79
Arresto della moto d’acqua .............. 81 Come usare la moto d’acqua in
retromarcia o in folle ..................... 82
Salire a bordo della moto d’acqua ... 82
Partenza ........................................... 86
Moto d’acqua capovolta .................. 87
Accostamento a riva e ormeggio della moto d’acqua ....................... 88
Utilizzo in zone in cui si accumulano
alghe ............................................. 89
Dopo aver tolto la moto dall’acqua ..................................... 89
Assistenza e rimessaggio .............. 90Operazioni dopo l’utilizzo ............. 90
Lavaggio dei condotti dell’acqua di
raffreddamento ............................. 90
Pulizia della moto d’acqua ............... 91
Assistenza della batteria .................. 91
Rimessaggio a lungo termine ....... 94
Pulizia ............................................... 94
Lubrificazione ................................... 94
Protezione dalla ruggine................... 95
Manutenzione .................................. 96 Manutenzione ............................... 96
Kit utensili in dotazione .................... 96
Rimozione e installazione del
coperchio del motore .................... 96
Tabella di manutenzione periodica ....................................... 98
Olio motore e filtro olio ..................... 99
Dati tecnici..................................... 100 Dati tecnici .................................. 100
Risoluzione dei guasti .................. 101 Individuazione dei guasti ............ 101
Tabella di individuazione guasti ..... 101
Procedure di emergenza ............ 105
Pulizia della presa d’acqua
dell’idrogetto e della girante ....... 105
Avviamento in caso di batteria scarica......................................... 106
Sostituzione dei fusibili................... 106
UF2T72H0.book Page 2 Monday, July 22, 2013 2:37 PM
Page 8 of 122
Contenuti
Sostituzione del fusibile della pompa di sentina ........................ 108
Rimorchio della moto d’acqua ....... 109
Moto d’acqua sommersa ............... 110
UF2T72H0.book Page 3 Monday, July 22, 2013 2:37 PM
Page 9 of 122
Etichette generali e importanti
1
HJU36452
Numeri di identificazione
Annotare il numero principale di identificazio-
ne (PRI-ID), il numero di identificazione della
moto d’acqua (CIN) ed il numero di serie del
motore negli spazi previsti per l’assistenza
quando si ordinano i ricambi presso i conces-
sionari Yamaha. Inoltre annotare e conserva-
re altrove questi numeri di identificazione,
che potrebbero essere utili in caso di furto
della moto d’acqua.
HJU42521Numero principale di identificazione
(PRI-ID)
Il numero principale di identificazione PRI-ID
è impresso su una targhetta applicata all’in-
terno del vano motore. (Vedere a pagina 48
per le procedure di rimozione e installazione
della sella e a pagina 55 per le informazioni
sullo scomparto portaoggetti impermeabile
amovibile.)
MODELLO:
FB1800-N (FX HO)
FB1800A-N (FX Cruiser HO)
HJU36551Numero di identificazione della moto
d’acqua (CIN)
Il numero di identificazione della moto d’ac-
qua CIN sul ponte di poppa.
HJU30312Numero di serie del motore
Il numero di serie del motore è stampato su
una etichetta applicata al gruppo motore.
(Vedere pagina 48 per le procedure di rimo-
zione ed installazione della sella.)
1Ubicazione del numero principale di identi-
ficazione (PRI-ID)
1
MODELF2T
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2T
1Posizione del numero di identificazione del-
la moto d’acqua (CIN)
1 Ubicazione del numero di serie del motore
1
1
UF2T72H0.book Page 1 Monday, July 22, 2013 2:37 PM
Page 10 of 122
Etichette generali e importanti
2
HJU42031Etichetta con la data di produzione
Questa etichetta si trova nella parte superiore
della testata. (Vedere a pagina 48 per le pro-
cedure di rimozione e installazione della sella
e a pagina 96 per le procedure di rimozione e
installazione del coperchio del motore.)
HJU30321
Informazioni sul modelloHJU30332Targhetta del produttore
La moto d’acqua con questa etichetta è con-
forme a determinate parti della Direttiva Mac-
chine del Parlamento Europeo.
Una parte delle informazioni viene fornita sul-
la targhetta del produttore fissata alla moto
d’acqua. Le relative sezioni di questo manua-
le forniscono spiegazioni esaurienti su queste
informazioni.
Categoria di progetto di questa moto d’ac-
qua: C
Categoria C:
Questa moto d’acqua è progettata per fun-
zionare in venti fino alla forza 6 della scala di
Beaufort ed alle relative altezze delle onde
(altezze onde significative fino a 2 m (6.56 ft);
vedere la NOTA che segue). Si possono in-
contrare condizioni del genere in acque inter-
1Ubicazione dell’etichetta con la data di pro-
duzione
1
1Ubicazione della targhetta del produttore
1
UF2T72H0.book Page 2 Monday, July 22, 2013 2:37 PM
