Ausstattungen und Funktionen
24

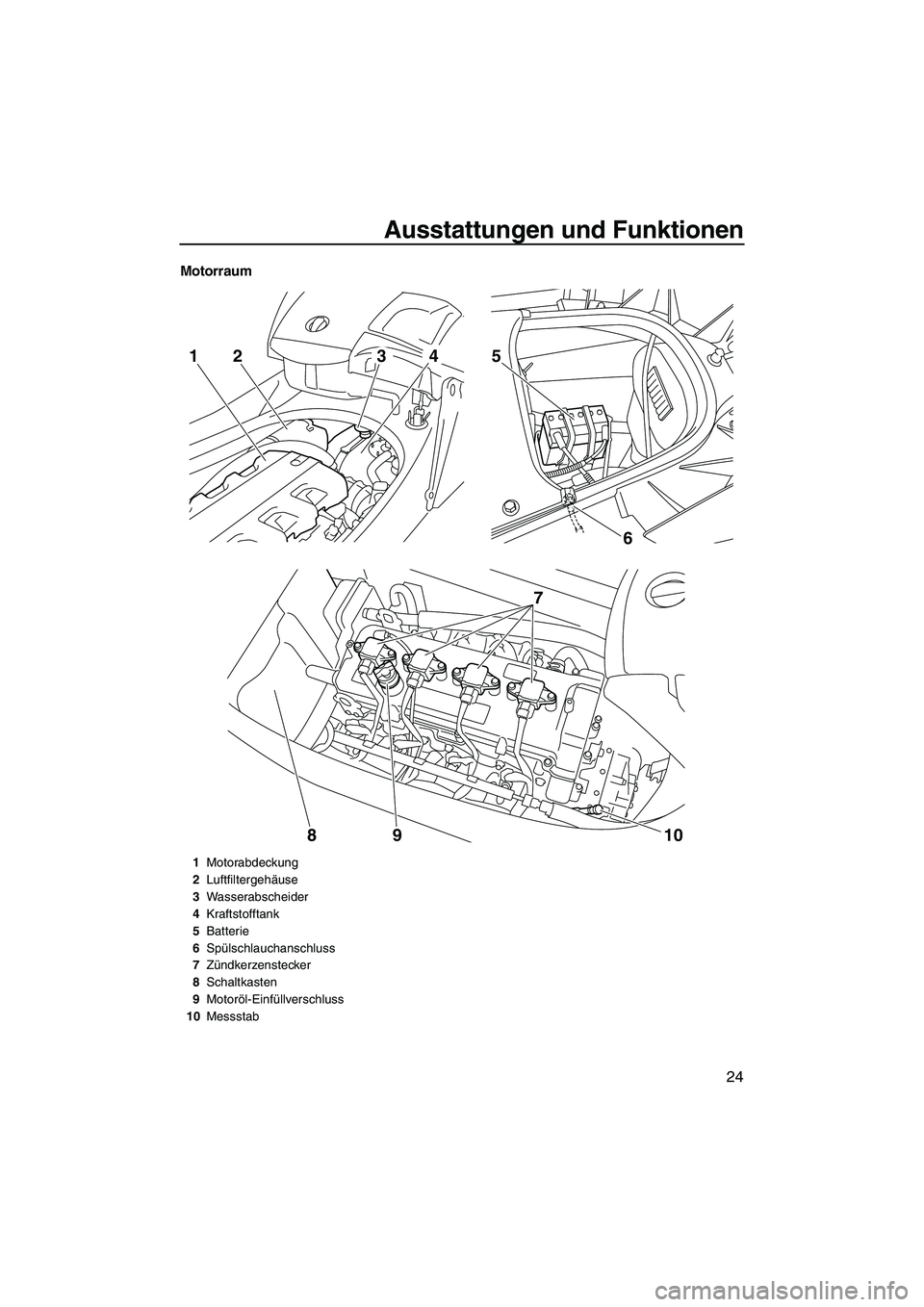

Motorraum
6 5
7
10 9
8
2143
1Motorabdeckung
2Luftfiltergehäuse
3Wasserabscheider
4Kraftstofftank
5Batterie
6Spülschlauchanschluss
7Zündkerzenstecker
8Schaltkasten
9Motoröl-Einfüllverschluss
10Messstab
UF2H70G0.book Page 24 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
25
GJU31022
Bedienungselemente und
andere Einrichtungen

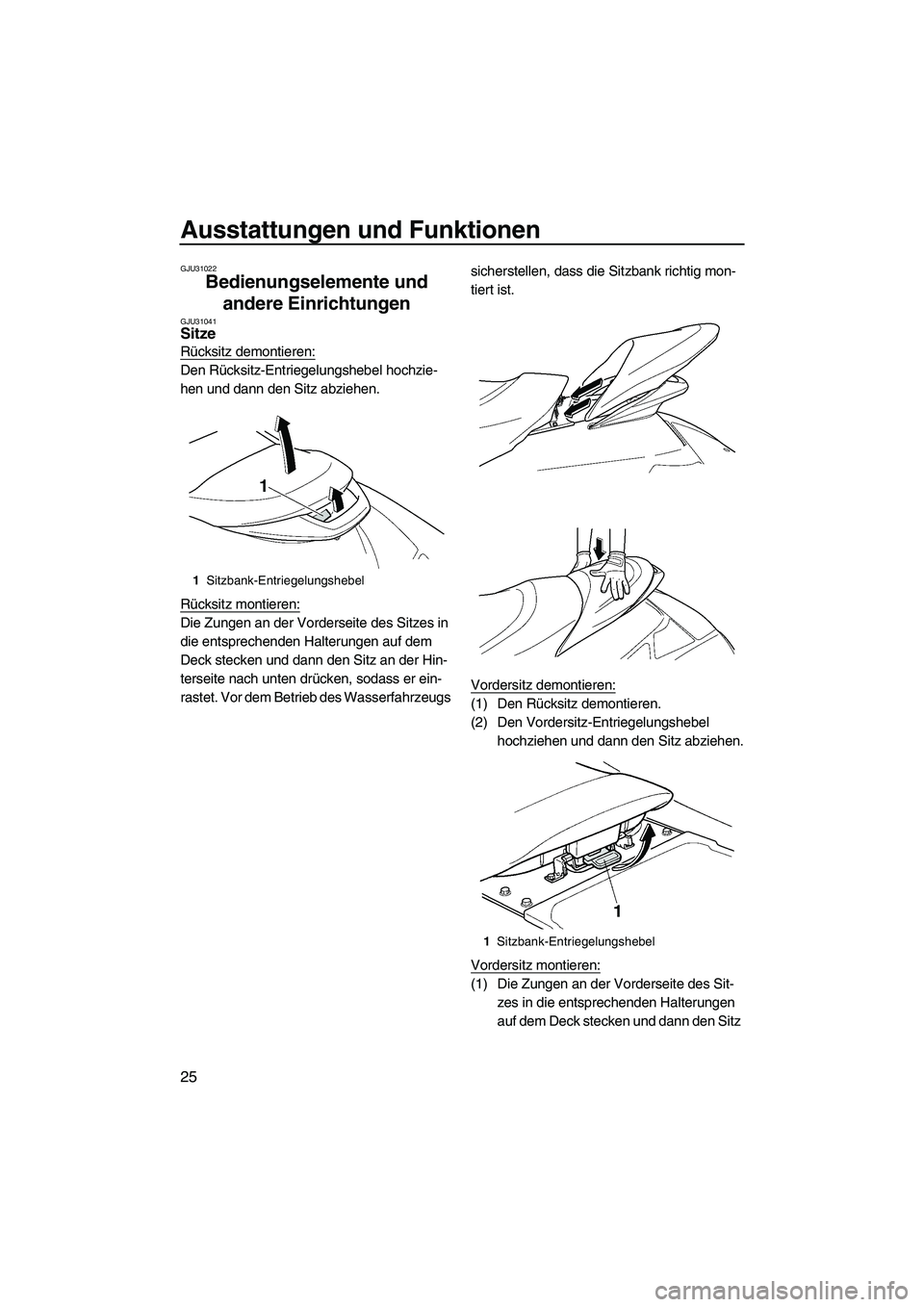

GJU31041Sitze
Rücksitz demontieren:
Den Rücksitz-Entriegelungshebel hochzie-
hen und dann den Sitz abziehen.
Rücksitz montieren:
Die Zungen an der Vorderseite des Sitzes in
die entsprechenden Halterungen auf dem
Deck stecken und dann den Sitz an der Hin-
terseite nach unten drücken, sodass er ein-
rastet. Vor dem Betrieb des Wasserfahrzeugs sicherstellen, dass die Sitzbank richtig mon-
tiert ist.
Vordersitz demontieren:
(1) Den Rücksitz demontieren.
(2) Den Vordersitz-Entriegelungshebel
hochziehen und dann den Sitz abziehen.
Vordersitz montieren:
(1) Die Zungen an der Vorderseite des Sit-
zes in die entsprechenden Halterungen
auf dem Deck stecken und dann den Sitz
1Sitzbank-Entriegelungshebel
1Sitzbank-Entriegelungshebel
UF2H70G0.book Page 25 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
26
an der Hinterseite nach unten drücken,
sodass er einrastet.
(2) Den Rücksitz montieren. Vor dem Be-
trieb des Wasserfahrzeugs sicherstellen,
dass die Sitzbank richtig montiert ist.

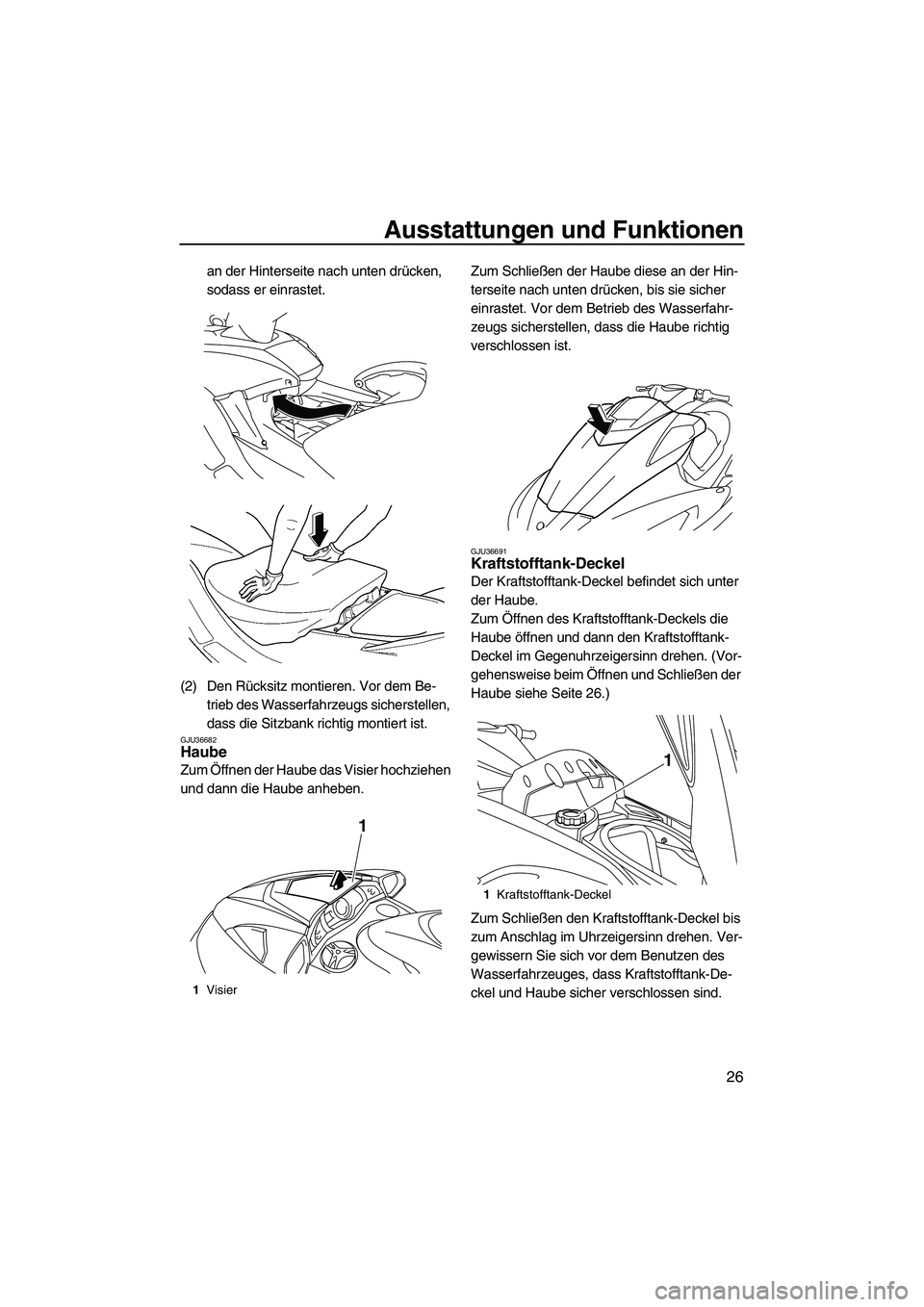

GJU36682Haube
Zum Öffnen der Haube das Visier hochziehen
und dann die Haube anheben.Zum Schließen der Haube diese an der Hin-
terseite nach unten drücken, bis sie sicher
einrastet. Vor dem Betrieb des Wasserfahr-
zeugs sicherstellen, dass die Haube richtig
verschlossen ist.
GJU36691Kraftstofftank-Deckel
Der Kraftstofftank-Deckel befindet sich unter
der Haube.
Zum Öffnen des Kraftstofftank-Deckels die
Haube öffnen und dann den Kraftstofftank-
Deckel im Gegenuhrzeigersinn drehen. (Vor-
gehensweise beim Öffnen und Schließen der
Haube siehe Seite 26.)
Zum Schließen den Kraftstofftank-Deckel bis
zum Anschlag im Uhrzeigersinn drehen. Ver-
gewissern Sie sich vor dem Benutzen des
Wasserfahrzeuges, dass Kraftstofftank-De-
ckel und Haube sicher verschlossen sind.
1Visier
1
1Kraftstofftank-Deckel
1
UF2H70G0.book Page 26 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
27

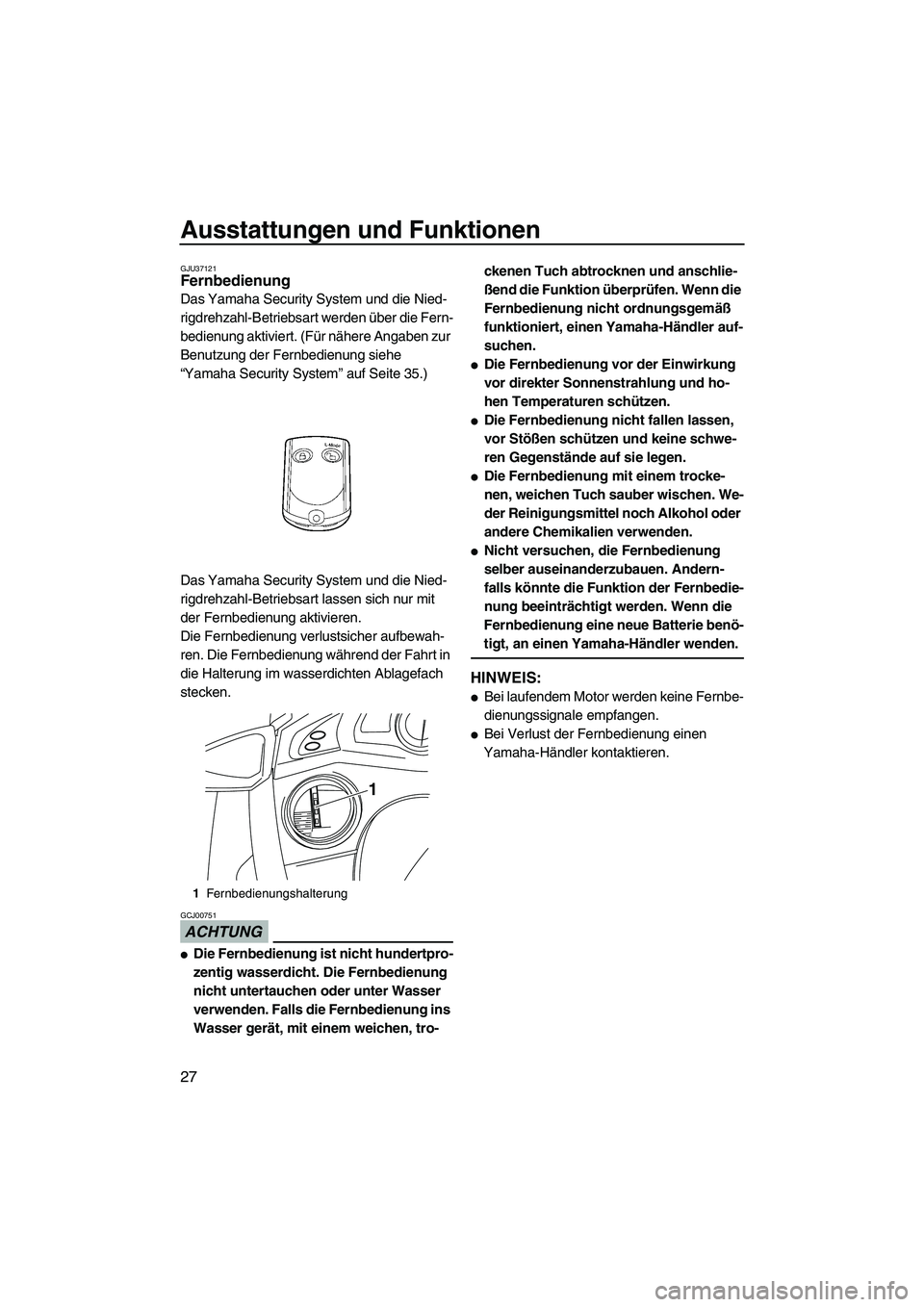

GJU37121Fernbedienung
Das Yamaha Security System und die Nied-
rigdrehzahl-Betriebsart werden über die Fern-
bedienung aktiviert. (Für nähere Angaben zur
Benutzung der Fernbedienung siehe
“Yamaha Security System” auf Seite 35.)
Das Yamaha Security System und die Nied-
rigdrehzahl-Betriebsart lassen sich nur mit
der Fernbedienung aktivieren.
Die Fernbedienung verlustsicher aufbewah-
ren. Die Fernbedienung während der Fahrt in
die Halterung im wasserdichten Ablagefach
stecken.
ACHTUNG
GCJ00751

Die Fernbedienung ist nicht hundertpro-
zentig wasserdicht. Die Fernbedienung
nicht untertauchen oder unter Wasser
verwenden. Falls die Fernbedienung ins
Wasser gerät, mit einem weichen, tro-ckenen Tuch abtrocknen und anschlie-
ßend die Funktion überprüfen. Wenn die
Fernbedienung nicht ordnungsgemäß
funktioniert, einen Yamaha-Händler auf-
suchen.

Die Fernbedienung vor der Einwirkung
vor direkter Sonnenstrahlung und ho-
hen Temperaturen schützen.

Die Fernbedienung nicht fallen lassen,
vor Stößen schützen und keine schwe-
ren Gegenstände auf sie legen.

Die Fernbedienung mit einem trocke-
nen, weichen Tuch sauber wischen. We-
der Reinigungsmittel noch Alkohol oder
andere Chemikalien verwenden.

Nicht versuchen, die Fernbedienung
selber auseinanderzubauen. Andern-
falls könnte die Funktion der Fernbedie-
nung beeinträchtigt werden. Wenn die
Fernbedienung eine neue Batterie benö-
tigt, an einen Yamaha-Händler wenden.
HINWEIS:

Bei laufendem Motor werden keine Fernbe-
dienungssignale empfangen.

Bei Verlust der Fernbedienung einen
Yamaha-Händler kontaktieren.
1Fernbedienungshalterung
1
UF2H70G0.book Page 27 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
28

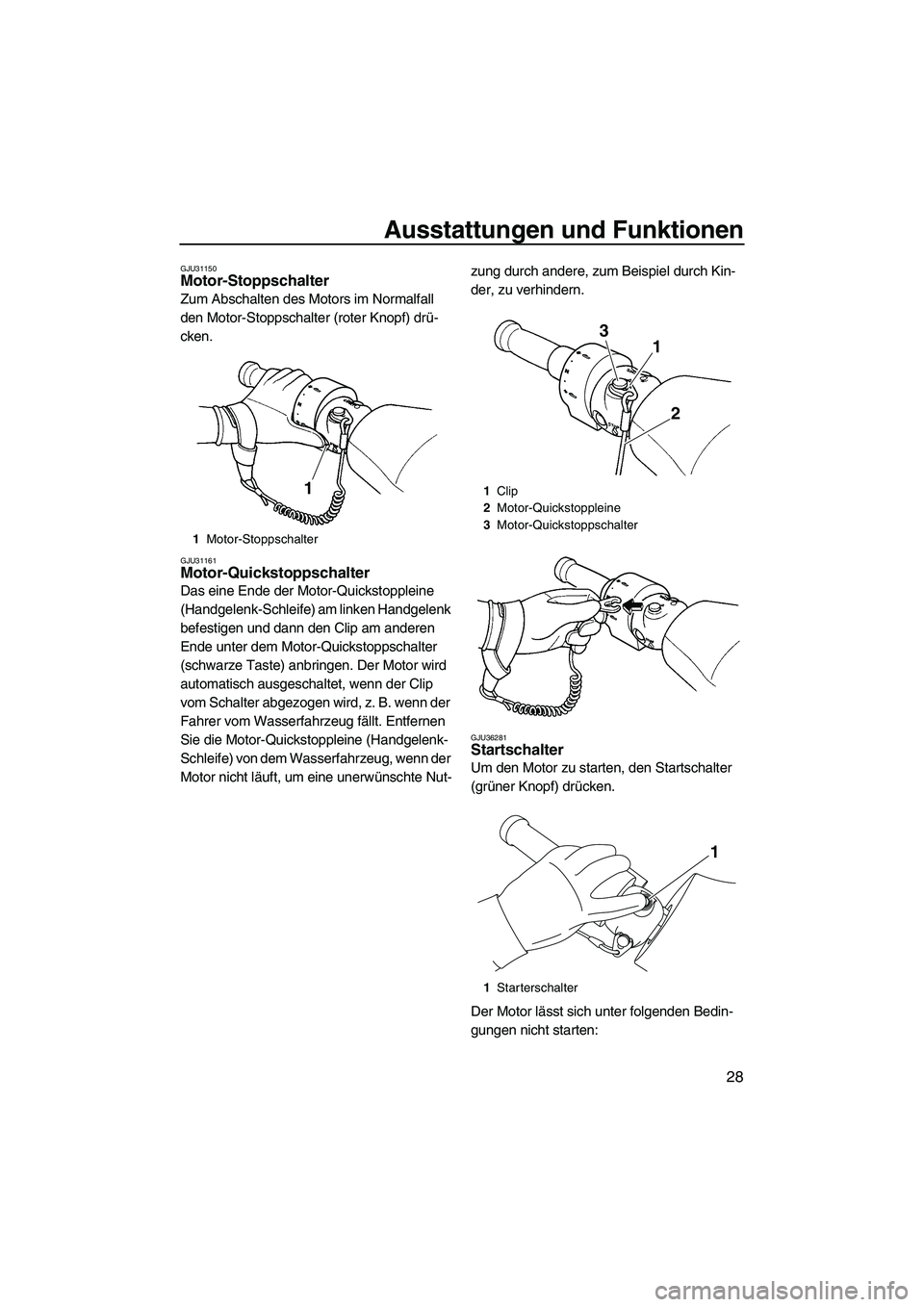

GJU31150Motor-Stoppschalter
Zum Abschalten des Motors im Normalfall
den Motor-Stoppschalter (roter Knopf) drü-
cken.
GJU31161Motor-Quickstoppschalter
Das eine Ende der Motor-Quickstoppleine
(Handgelenk-Schleife) am linken Handgelenk
befestigen und dann den Clip am anderen
Ende unter dem Motor-Quickstoppschalter
(schwarze Taste) anbringen. Der Motor wird
automatisch ausgeschaltet, wenn der Clip
vom Schalter abgezogen wird, z. B. wenn der
Fahrer vom Wasserfahrzeug fällt. Entfernen
Sie die Motor-Quickstoppleine (Handgelenk-
Schleife) von dem Wasserfahrzeug, wenn der
Motor nicht läuft, um eine unerwünschte Nut-zung durch andere, zum Beispiel durch Kin-
der, zu verhindern.
GJU36281Startschalter
Um den Motor zu starten, den Startschalter
(grüner Knopf) drücken.
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
1Motor-Stoppschalter
11Clip
2Motor-Quickstoppleine
3Motor-Quickstoppschalter
1Starterschalter
1 3
2
1
UF2H70G0.book Page 28 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
29

Das Yamaha Security System wurde ver-
riegelt. (Für nähere Angaben zum Sperren
und Entriegeln des Yamaha Security Sys-
tems siehe Seite 35.)

Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.

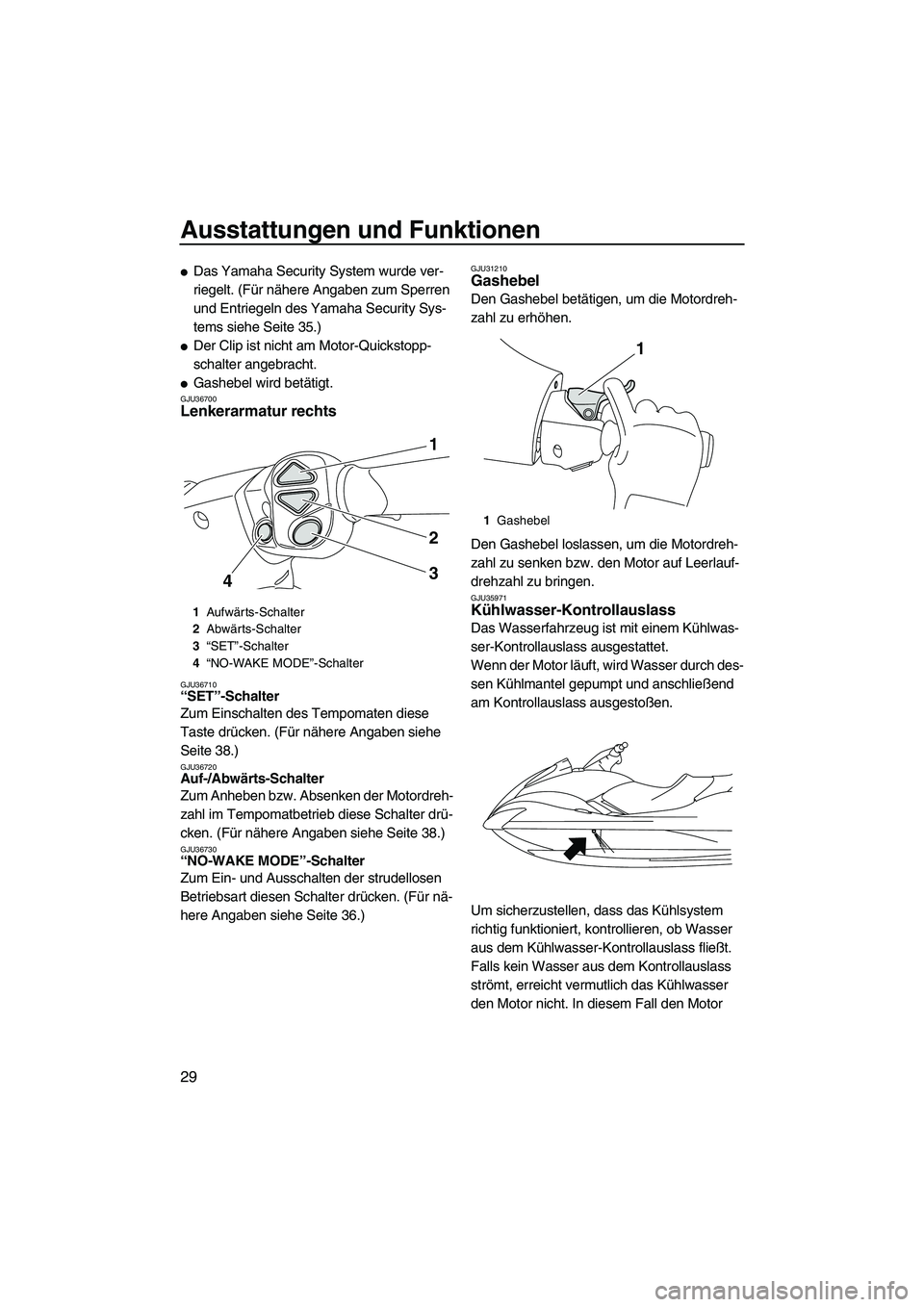

Gashebel wird betätigt.GJU36700Lenkerarmatur rechts
GJU36710“SET”-Schalter
Zum Einschalten des Tempomaten diese
Taste drücken. (Für nähere Angaben siehe
Seite 38.)
GJU36720Auf-/Abwärts-Schalter
Zum Anheben bzw. Absenken der Motordreh-
zahl im Tempomatbetrieb diese Schalter drü-
cken. (Für nähere Angaben siehe Seite 38.)
GJU36730“NO-WAKE MODE”-Schalter
Zum Ein- und Ausschalten der strudellosen
Betriebsart diesen Schalter drücken. (Für nä-
here Angaben siehe Seite 36.)
GJU31210Gashebel
Den Gashebel betätigen, um die Motordreh-
zahl zu erhöhen.
Den Gashebel loslassen, um die Motordreh-
zahl zu senken bzw. den Motor auf Leerlauf-
drehzahl zu bringen.
GJU35971Kühlwasser-Kontrollauslass
Das Wasserfahrzeug ist mit einem Kühlwas-
ser-Kontrollauslass ausgestattet.
Wenn der Motor läuft, wird Wasser durch des-
sen Kühlmantel gepumpt und anschließend
am Kontrollauslass ausgestoßen.
Um sicherzustellen, dass das Kühlsystem
richtig funktioniert, kontrollieren, ob Wasser
aus dem Kühlwasser-Kontrollauslass fließt.
Falls kein Wasser aus dem Kontrollauslass
strömt, erreicht vermutlich das Kühlwasser
den Motor nicht. In diesem Fall den Motor
1Aufwärts-Schalter
2Abwärts-Schalter
3“SET”-Schalter
4“NO-WAKE MODE”-Schalter
1
2
3
4
1Gashebel
1
UF2H70G0.book Page 29 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
30
ausschalten und die Ursache ermitteln. (Für
nähere Angaben siehe Seite 44 und 97.)
HINWEIS:

Sind die Kühlwasserkanäle trocken, dauert
es ca. 60 Sekunden nach dem Anlassen
des Motors, bis das Wasser den Kontroll-
auslass erreicht.

Zur Kontrolle des Wasserstrahls ein wenig
Gas geben, da das Kühlwasser im Leer-
laufbetrieb nicht kontinuierlich fließt.

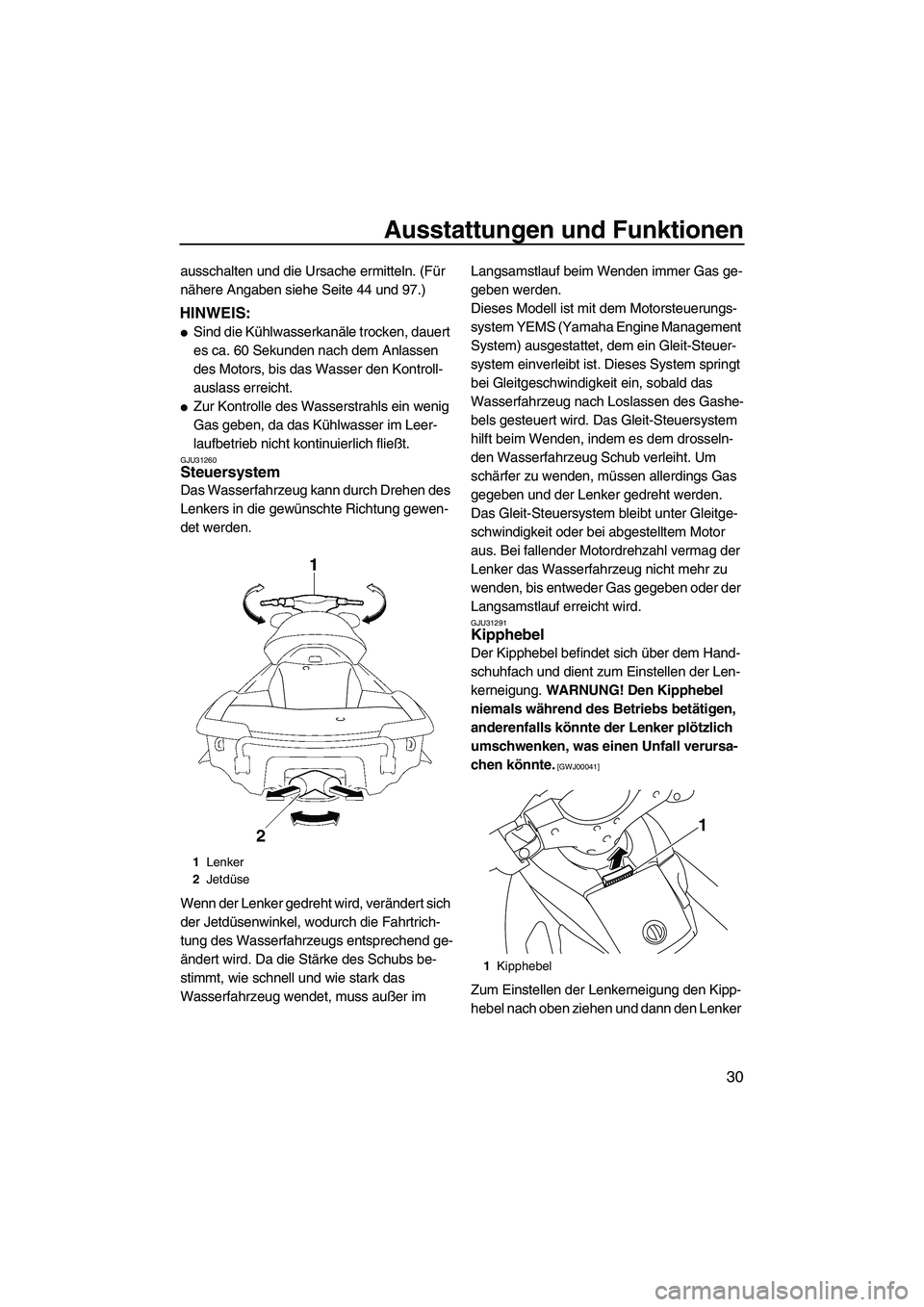

GJU31260Steuersystem
Das Wasserfahrzeug kann durch Drehen des
Lenkers in die gewünschte Richtung gewen-
det werden.
Wenn der Lenker gedreht wird, verändert sich
der Jetdüsenwinkel, wodurch die Fahrtrich-
tung des Wasserfahrzeugs entsprechend ge-
ändert wird. Da die Stärke des Schubs be-
stimmt, wie schnell und wie stark das
Wasserfahrzeug wendet, muss außer im Langsamstlauf beim Wenden immer Gas ge-
geben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird. Das Gleit-Steuersystem
hilft beim Wenden, indem es dem drosseln-
den Wasserfahrzeug Schub verleiht. Um
schärfer zu wenden, müssen allerdings Gas
gegeben und der Lenker gedreht werden.
Das Gleit-Steuersystem bleibt unter Gleitge-
schwindigkeit oder bei abgestelltem Motor
aus. Bei fallender Motordrehzahl vermag der
Lenker das Wasserfahrzeug nicht mehr zu
wenden, bis entweder Gas gegeben oder der
Langsamstlauf erreicht wird.
GJU31291Kipphebel
Der Kipphebel befindet sich über dem Hand-
schuhfach und dient zum Einstellen der Len-
kerneigung. WARNUNG! Den Kipphebel
niemals während des Betriebs betätigen,
anderenfalls könnte der Lenker plötzlich
umschwenken, was einen Unfall verursa-
chen könnte.
[GWJ00041]
Zum Einstellen der Lenkerneigung den Kipp-
hebel nach oben ziehen und dann den Lenker
1Lenker
2Jetdüse
1Kipphebel
1
UF2H70G0.book Page 30 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
31
auf- oder abwärts in die gewünschte Lage
bringen.
Darauf achten, dass sich der Kipphebel wie-
der in der Ausgangsposition befindet und der
Lenker nach erfolgter Einstellung wirklich fest
verriegelt ist.

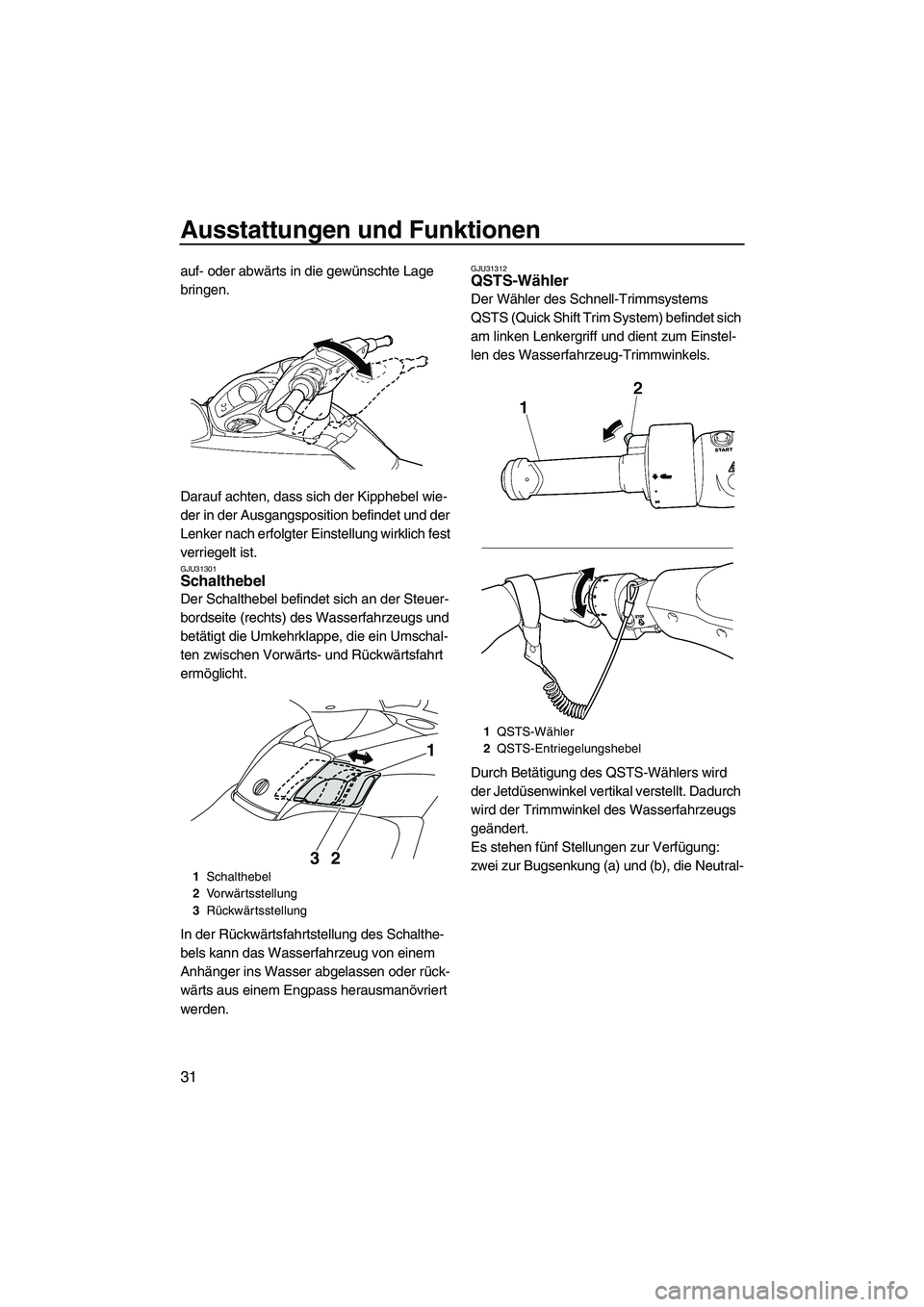

GJU31301Schalthebel
Der Schalthebel befindet sich an der Steuer-
bordseite (rechts) des Wasserfahrzeugs und
betätigt die Umkehrklappe, die ein Umschal-
ten zwischen Vorwärts- und Rückwärtsfahrt
ermöglicht.
In der Rückwärtsfahrtstellung des Schalthe-
bels kann das Wasserfahrzeug von einem
Anhänger ins Wasser abgelassen oder rück-
wärts aus einem Engpass herausmanövriert
werden.
GJU31312QSTS-Wähler
Der Wähler des Schnell-Trimmsystems
QSTS (Quick Shift Trim System) befindet sich
am linken Lenkergriff und dient zum Einstel-
len des Wasserfahrzeug-Trimmwinkels.
Durch Betätigung des QSTS-Wählers wird
der Jetdüsenwinkel vertikal verstellt. Dadurch
wird der Trimmwinkel des Wasserfahrzeugs
geändert.
Es stehen fünf Stellungen zur Verfügung:
zwei zur Bugsenkung (a) und (b), die Neutral-
1Schalthebel
2Vo r wärtsstellung
3Rückwärtsstellung
1
2 3
1QSTS-Wähler
2QSTS-Entriegelungshebel
UF2H70G0.book Page 31 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
32
stellung “N” und zwei zur Buganhebung (c)
und (d).

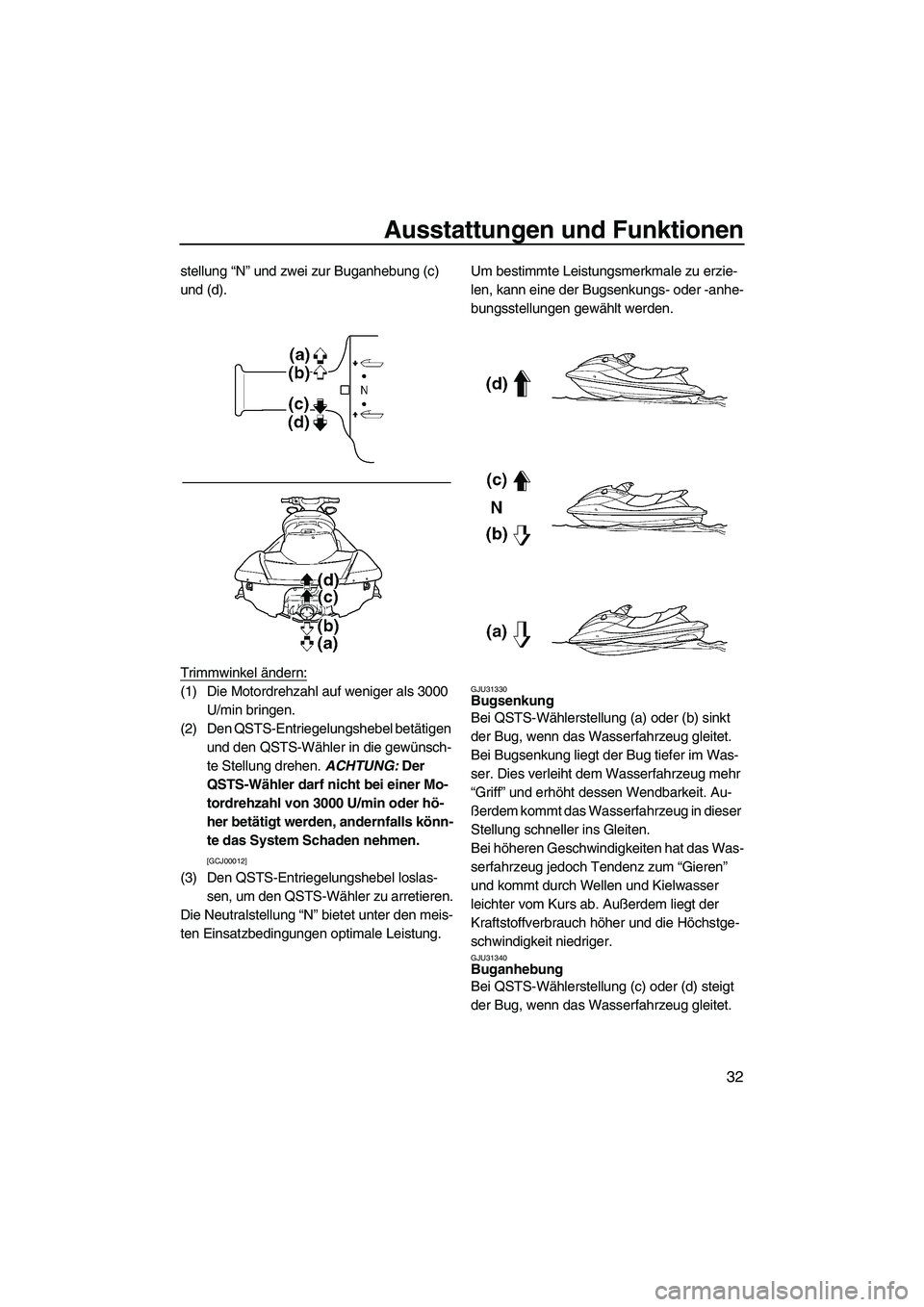

Trimmwinkel ändern:
(1) Die Motordrehzahl auf weniger als 3000
U/min bringen.
(2) Den QSTS-Entriegelungshebel betätigen
und den QSTS-Wähler in die gewünsch-
te Stellung drehen. ACHTUNG: Der
QSTS-Wähler darf nicht bei einer Mo-
tordrehzahl von 3000 U/min oder hö-
her betätigt werden, andernfalls könn-
te das System Schaden nehmen.

[GCJ00012]
(3) Den QSTS-Entriegelungshebel loslas-
sen, um den QSTS-Wähler zu arretieren.
Die Neutralstellung “N” bietet unter den meis-
ten Einsatzbedingungen optimale Leistung.Um bestimmte Leistungsmerkmale zu erzie-
len, kann eine der Bugsenkungs- oder -anhe-
bungsstellungen gewählt werden.
GJU31330Bugsenkung
Bei QSTS-Wählerstellung (a) oder (b) sinkt
der Bug, wenn das Wasserfahrzeug gleitet.
Bei Bugsenkung liegt der Bug tiefer im Was-
ser. Dies verleiht dem Wasserfahrzeug mehr
“Griff” und erhöht dessen Wendbarkeit. Au-
ßerdem kommt das Wasserfahrzeug in dieser
Stellung schneller ins Gleiten.
Bei höheren Geschwindigkeiten hat das Was-
serfahrzeug jedoch Tendenz zum “Gieren”
und kommt durch Wellen und Kielwasser
leichter vom Kurs ab. Außerdem liegt der
Kraftstoffverbrauch höher und die Höchstge-
schwindigkeit niedriger.
GJU31340Buganhebung
Bei QSTS-Wählerstellung (c) oder (d) steigt
der Bug, wenn das Wasserfahrzeug gleitet.
UF2H70G0.book Page 32 Friday, January 16, 2009 9:58 AM

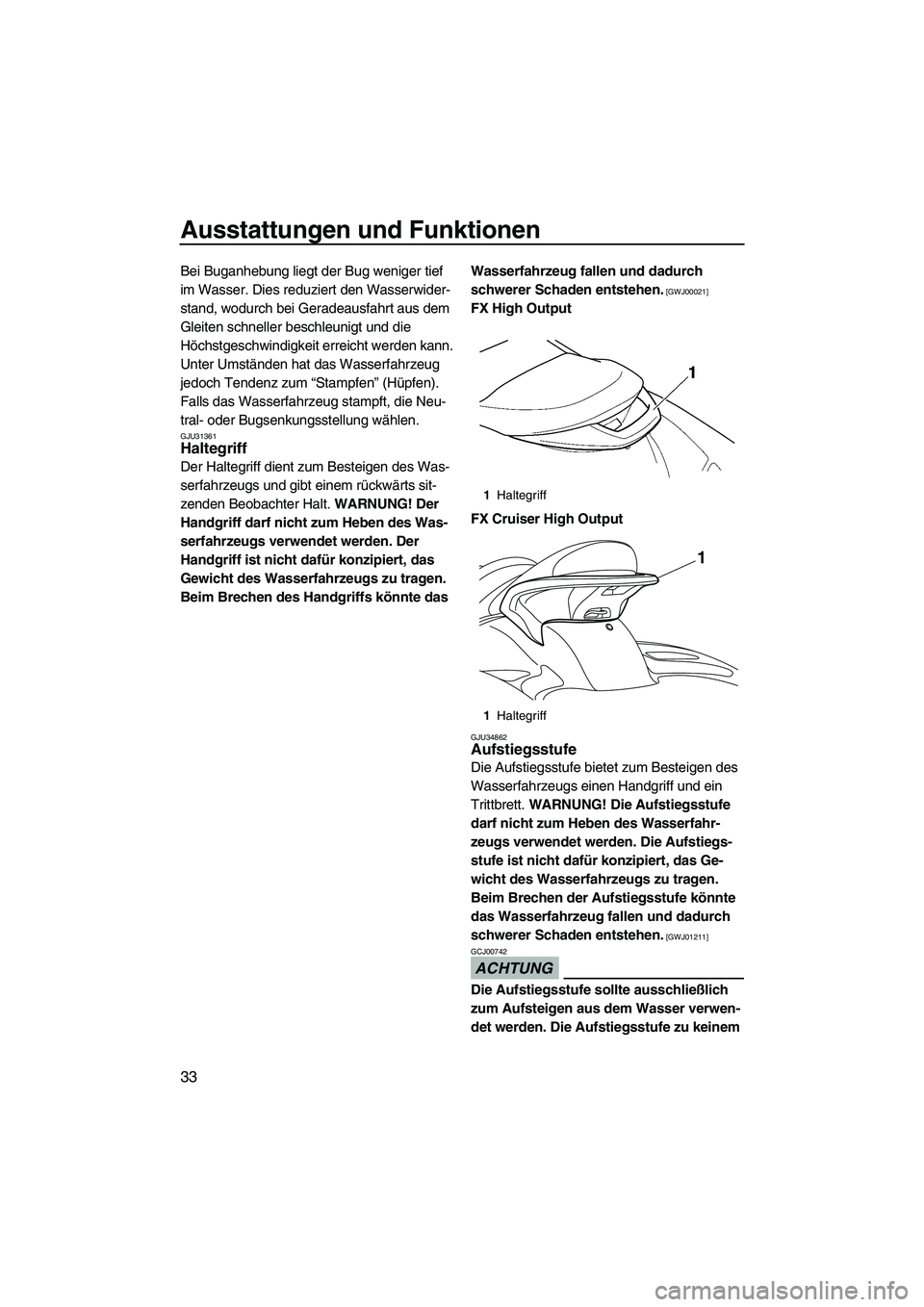

Ausstattungen und Funktionen
33
Bei Buganhebung liegt der Bug weniger tief
im Wasser. Dies reduziert den Wasserwider-
stand, wodurch bei Geradeausfahrt aus dem
Gleiten schneller beschleunigt und die
Höchstgeschwindigkeit erreicht werden kann.
Unter Umständen hat das Wasserfahrzeug
jedoch Tendenz zum “Stampfen” (Hüpfen).
Falls das Wasserfahrzeug stampft, die Neu-
tral- oder Bugsenkungsstellung wählen.
GJU31361Haltegriff
Der Haltegriff dient zum Besteigen des Was-
serfahrzeugs und gibt einem rückwärts sit-
zenden Beobachter Halt. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00021]
FX High Output
FX Cruiser High Output
GJU34862Aufstiegsstufe
Die Aufstiegsstufe bietet zum Besteigen des
Wasserfahrzeugs einen Handgriff und ein
Trittbrett. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte
das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01211]
ACHTUNG
GCJ00742
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
1Haltegriff
1Haltegriff
1
UF2H70G0.book Page 33 Friday, January 16, 2009 9:58 AM
