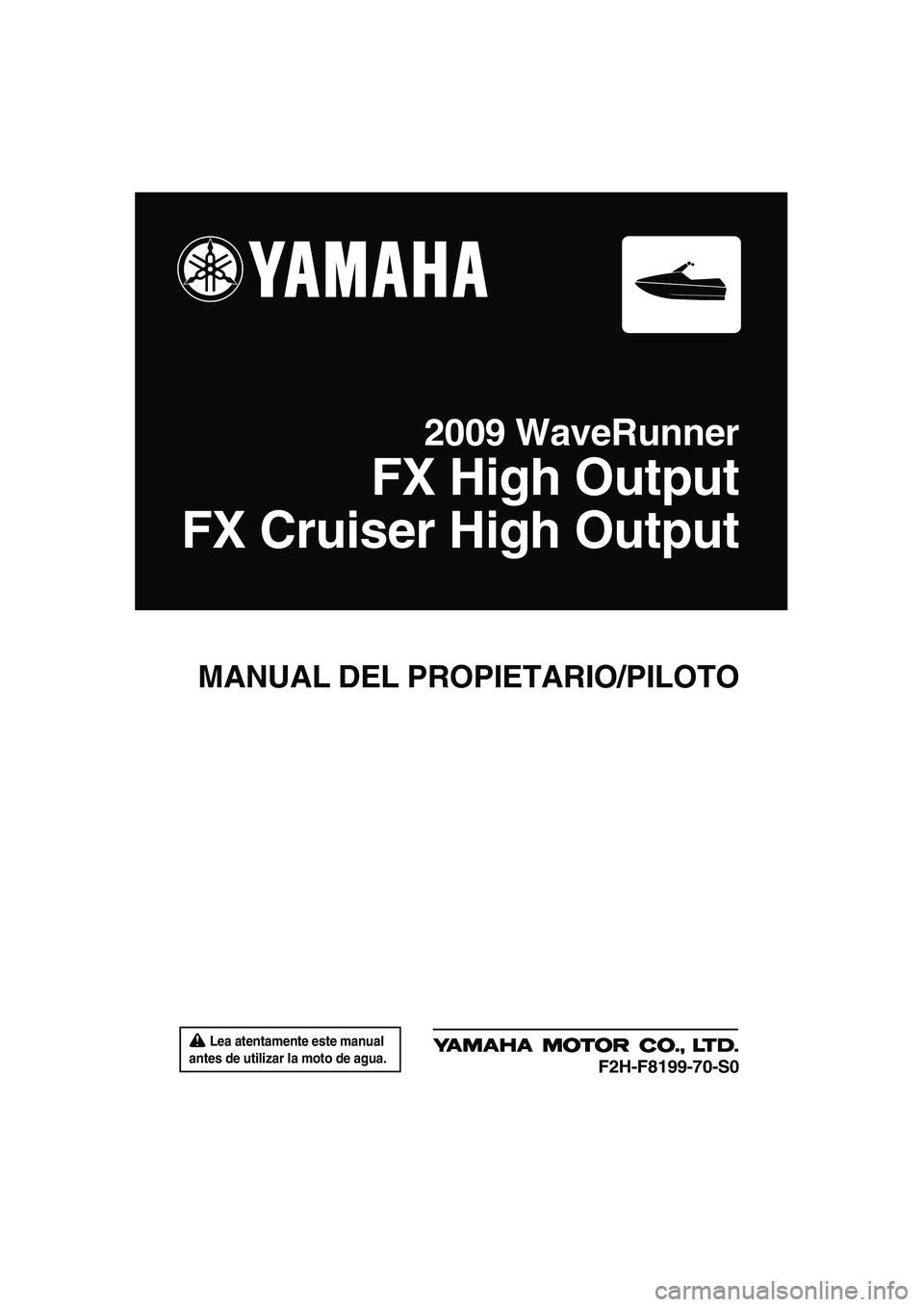

YAMAHA FX HO CRUISER 2009 Manuale de Empleo (in Spanish)

Lea atentamente este manual
antes de utilizar la moto de agua.
MANUAL DEL PROPIETARIO/PILOTO
2009 WaveRunner
FX High Output
FX Cruiser High Output
F2H-F8199-70-S0
UF2H70S0.book Page 1 Friday, January 16, 2009 10:16 AM

Lea atentamente este manual antes de utilizar la moto de agua. Este manual
debe permanecer con la WaveRunner si esta se vende.
UF2H70S0.book Page 1 Friday, January 16, 2009 10:16 AM

Información importante acerca de este manual
SJU37590
Nombre del Cuerpo Notificado para el análisis de emisiones de escape: Luxcontrol SA
Dirección: 1, avenue des Terres Rouges BP 349
Localidad: Esch-sur-Alzette Código postal: L-4004
País: LuxemburgoNúmero de identificación: 0882
Número de certificado de inspección de tipo CE (si procede): LC*2003/44*10030
Revisión n.º:
Nombre del fabricante de la moto de agua:
YAMAHA MOTOR CO., LTD.
Dirección: 2500 Shingai
Localidad: Iwata, ShizuokaCódigo postal: 438-8501
País: Japan
Nombre del representante autorizado (si procede):
YAMAHA MOTOR EUROPE N.V.
Dirección: Koolhovenlaan 101
Localidad: Schiphol-RijkCódigo postal: 1119 NC
País: Países Bajos
Nombre del Cuerpo Notificado para el análisis de emisión de ruido: Luxcontrol SA
Dirección: 1, avenue des Terres Rouges BP 349
Localidad: Esch-sur-AlzetteCódigo postal: L-4004
País: Luxemburgo Número de identificación: 0882
Declaración de conformidad de moto de agua
con la Directiva 94/25/CE
modificada según la Directiva 2003/44/CE
UF2H70S0.book Page 1 Friday, January 16, 2009 10:16 AM

Información importante acerca de este manual
Nombre / cargo:S. Hayakawa / Presidente de YAMAHA MOTOR EUROPE N.V.(identificación de la persona con poderes para firmar en nombre
del fabricante de motos de agua o su representante autorizado)
Firma: (o marca equivalente)
Fecha y lugar de emisión: 1 / Marzo / 2009, Schiphol-Rijk, Países Bajos
IDENTIFICACIÓN DEL O LOS MOTORES OBJETO
DE ESTA DECLARACIÓN DE CONFORMIDAD
Ciclo de combustión: 2 tiempos 4 tiempos
Número(s) único(s) de identificación del
motor o código(s) de familia de motoresCertificado de examen de tipo CE
(escape)
6BH LC*2003/44*10030
REQUISITOS
ESENCIALESnormas
otro
documento/
método
normativoarchivo
técnicoDetallar
(* = norma obligatoria)
I.A diseño y construcciónEN ISO 13590
I.B emisiones de escape**EN ISO 8178-1:1996
I.C emisión de ruido**EN ISO 14509
Módulos de análisis de conformidad utilizados:
construcción: A
Aa B+C B+D B+E B+F G H
emisión de ruido: Aa G H
emisiones de escape: B+E B+D B+C B+F G H
Otras directivas comunitarias aplicadas:
Directiva 89/336/CEE relativa a la compatibilidad electromagnética (EMC),
según las normas siguientes, para emisiones CISPR12:2001, inmunidad
genérica EN61000-6-2:2001
DESCRIPCIÓN DE LA EMBARCACIÓNNúmero de identificación del modelo de embarcación, a partir de
Nombre del modelo / nombre comercial : Categoría de diseño: C D
U S Y A M 0 1C9A12 9– 0 -
Esta declaración de conformidad se emite bajo la responsabilidad exclusiva del fabricante
de la moto de agua. En nombre del fabricante de la moto de agua, declaro que el modelo
de moto de agua y motor(es) indicados más arriba cumplen todos los requisitos
esenciales aplicables del modo especificado y están conformes con el tipo para el que se
han emitido el o los certificados de examen de tipo CE indicados más arriba.
FY1800A-H / FX Cruiser High Output, FY1800-H / FX High Output
UF2H70S0.book Page 2 Friday, January 16, 2009 10:16 AM

Información importante acerca de este manual
SJU30191
Al propietario/piloto
Gracias por escoger una moto de agua
Yamaha.
Este manual del propietario/piloto contiene in-
formación que necesitará para pilotar, mante-
ner y cuidar correctamente la moto de agua.
Si tiene cualquier duda acerca de la utiliza-
ción o el mantenimiento de su moto de agua,
consulte a un concesionario Yamaha.
Este manual no es un curso de seguridad y
navegación. Si esta es su primera moto de
agua o es de un tipo con el que no está fami-
liarizado; por su propia comodidad y seguri-
dad, adquiera la formación o práctica
necesarias antes de utilizarla. Asimismo, un
concesionario Yamaha o una organización
marítima le podrán recomendar escuelas
náuticas locales o instructores competentes.
Puesto que la política de Yamaha es mejorar
continuamente sus productos, puede que
este producto no se corresponda exactamen-
te con lo descrito en el manual. Las especifi-
caciones pueden modificarse sin previo
aviso.
Este manual debe considerarse una parte
permanente de la moto de agua y debe per-
manecer con ella, incluso si esta se vende
posteriormente.
En este manual, la información de particular
importancia se distingue del modo siguiente:
El símbolo de alerta de seguridad signifi-
ca ¡ATENCIÓN! ¡PERMANEZCA ALERTA!
¡SU SEGURIDAD ESTÁ EN JUEGO!
ADVERTENCIA
SWJ00071
ADVERTENCIA indica una situación peli-
grosa que, si no se evita, puede provocar
daños personales graves o un accidente
mortal.
PRECAUCIÓN
SCJ00091
PRECAUCIÓN indica precauciones espe-
ciales que se deben adoptar para evitar
que la moto de agua resulte dañada o se
produzcan otros daños materiales.
NOTA:
La indicación NOTA proporciona información
clave para facilitar o clarificar las operaciones.
SJU30231
WaveRunner
FX High Output/FX Cruiser High Output
MANUAL DEL PROPIETARIO/PILOTO
©2008 Yamaha Motor Co., Ltd.
1ª edición, Diciembre 2008
Todos los derechos reservados.
Se prohíbe expresamente toda reimpre-
sión o utilización no autorizada de este
documento
sin el permiso escrito de
Yamaha Motor Co. Ltd.
Impreso en EE. UU.
UF2H70S0.book Page 3 Friday, January 16, 2009 10:16 AM

Tabla de contenidos
Rótulos generales e importantes..... 1
Números de identificación .............. 1
Número de identificación primario
(ID-PRI) .......................................... 1
Número de identificación de la
embarcación (CIN) ......................... 1
Número de serie del motor ................ 1
Información del modelo .................. 2
Placa del fabricante ........................... 2
Rótulos importantes ....................... 3
Rótulos de advertencia ...................... 4
Otros rótulos ...................................... 8
Información relativa a la
seguridad ......................................... 10
Limitaciones sobre quién puede
pilotar la moto de agua .............. 10
Limitaciones a la navegación ....... 11
Requisitos para navegar .............. 12
Equipo recomendado ................... 14
Información para evitar peligros ... 15
Características de la moto de
agua .......................................... 15
Esquí acuático .............................. 17
Normas de seguridad en el mar ... 19
Disfrute de su moto de agua de
forma responsable .................... 19
Características y funciones............ 21
Ubicación de los componentes
principales ................................. 21
Utilización de los mandos y otras
funciones ................................... 25
Asientos ........................................... 25
Tapa ................................................ 26
Tapón de llenado del depósito de
combustible .................................. 26
Transmisor de mando a distancia ... 27
Interruptor de paro del motor ........... 28
Interruptor de paro de emergencia
del motor ...................................... 28
Interruptor de arranque ................... 28Interruptores del lado derecho del
manillar ........................................ 29
Manilla del acelerador ..................... 29
Surtidor testigo del agua de
refrigeración ................................. 29
Sistema de gobierno ....................... 30
Palanca de inclinación ..................... 30
Palanca del inversor ........................ 31
Selector del sistema de trimado
rápido (QSTS) .............................. 31
Asidero ............................................ 33
Escalón de embarque ..................... 33
Pasacabos de proa ......................... 33
Pasacabos de popa ......................... 34
Cornamusas retráctiles
(FX Cruiser High Output) ............. 34
Sistema Yamaha de gestión del
motor (YEMS) .............................. 34
Sistema de seguridad Yamaha ....... 34
Función de marcha lenta ................. 36
Función de velocidad de crucero .... 38
Centro de información
multifunción .................................. 39
Pañoles ........................................... 46
Funcionamiento .............................. 49
Combustible y aceite .................... 49
Combustible .................................... 49
Aceite del motor .............................. 50
Comprobaciones previas a la
navegación ............................... 51
Lista de comprobaciones previas a la
navegación ................................... 51
Puntos de comprobación previa a la
navegación ................................... 53
Operación .................................... 61
Rodaje del motor ............................. 61
Botadura de la moto de agua .......... 62
Arranque del motor .......................... 62
Paro del motor ................................. 63
Inversión .......................................... 63
Dejar la moto de agua ..................... 64
Pilotaje de la moto de agua ......... 65
Conozca su moto de agua .............. 65
UF2H70S0.book Page 1 Friday, January 16, 2009 10:16 AM

Tabla de contenidos
Aprendiendo a pilotar la moto de
agua ............................................. 65
Pilotaje con tripulantes .................... 66
Inicio de la navegación .................... 66
Embarque e inicio de la marcha en
aguas profundas .......................... 68
Moto de agua volcada ..................... 71
Gobierno de la moto de agua .......... 72
Parada de la moto de agua ............. 73
Varada de la moto de agua ............. 74
Atraque de la moto de agua a un
pantalán ....................................... 74
Marcha atrás en vías navegables ... 74
Navegación en presencia de
algas ............................................ 74
Cuidados posteriores a la
navegación ................................ 75
Transporte .................................... 76
Mantenimiento y cuidados ............. 77
Almacenamiento .......................... 77
Lavado del sistema de refrigeración
con agua ...................................... 77
Engrase ........................................... 78
Batería ............................................. 78
Limpieza de la moto de agua .......... 79
Mantenimiento y ajustes .............. 79
Manual y juego de herramientas ..... 79
Cuadro de mantenimiento
periódico ...................................... 81
Revisión del sistema de
combustible .................................. 83
Aceite del motor y filtro .................... 83
Elemento del filtro de aire ................ 84
Comprobación del ángulo de la
tobera de propulsión .................... 84
Comprobación del cable del
inversor ........................................ 84
Comprobación y ajuste del cable del
acelerador .................................... 85
Limpieza y ajuste de las bujías ....... 86
Puntos de engrase .......................... 89
Comprobación de la batería ............ 90Sistema de inyección de
combustible .................................. 91
Especificaciones ............................. 93
Especificaciones ........................... 93
Resolución de averías .................... 94
Resolución de averías ................. 94
Cuadro de identificación de
averías ......................................... 94
Procedimientos de emergencia ... 97
Limpieza de la toma de admisión del
chorro y el rotor ............................ 97
Puenteo de la batería ...................... 98
Cambio de fusibles .......................... 98
Remolque de la moto de agua ...... 100
Inmersión de la moto de agua ....... 100
UF2H70S0.book Page 2 Friday, January 16, 2009 10:16 AM

Rótulos generales e importantes
1
SJU36450
Números de identificación
Anote el número de identificación primario
(ID-PRI), el número de identificación de la
embarcación (CIN) y el número de serie del
motor en los espacios dispuestos a tal efecto
para utilizarlos cuando solicite repuestos a un
concesionario Yamaha. Asimismo, anote y
conserve estos números de identificación en
un lugar aparte por si le roban la moto de
agua.
SJU30281Número de identificación primario (ID-
PRI)
El número ID-PRI está grabado en una placa
fijada en el interior de la cámara del motor.
MODELO:
FY1800-H (FX High Output)
FY1800A-H (FX Cruiser High Output)
SJU36550Número de identificación de la
embarcación (CIN)
El ClN está grabado en una placa fijada a la
cubierta de popa.
SJU30310Número de serie del motor
El número de serie del motor está grabado en
una placa fijada al motor.
1Ubicación del número de identificación pri-
mario (ID-PRI)
1
1Situación del número de identificación de la
embarcación (CIN)
1Ubicación del número de serie del motor
1
1
UF2H70S0.book Page 1 Friday, January 16, 2009 10:16 AM

Rótulos generales e importantes
2
SJU30320
Información del modelo SJU30331Placa del fabricante
Una moto de agua con esta etiqueta cumple
ciertas partes de la directiva del Parlamento
Europeo relativa a maquinaria.
Una parte de la información figura en la placa
del fabricante que está fijada a la embarca-
ción. En los apartados correspondientes de
este manual se facilita una explicación com-
pleta de esta información.
Categoría de esta moto de agua: C
Categoría C:
Esta moto de agua está diseñada para nave-
gar con un viento máximo de fuerza 6 en la
escala Beaufort y las alturas de oleaje corres-
pondientes (alturas significativas de hasta 2
m (6.56 ft); ver la NOTA siguiente). Tales con-
diciones pueden darse con tiempo moderado
en aguas interiores expuestas, estuarios y
aguas costeras.
NOTA:
La altura significativa del oleaje es la altura
media de la tercera parte de las olas más al-
tas, lo cual corresponde aproximadamente a
la altura estimada por un observador experi-
mentado. No obstante, algunas olas pueden
tener el doble de esta altura.
1Ubicación de la placa del fabricante
1
UF2H70S0.book Page 2 Friday, January 16, 2009 10:16 AM

Rótulos generales e importantes
3
SJU30451
Rótulos importantes
Lea los rótulos siguientes antes de utilizar la moto de agua. Si necesita información adicional,
póngase en contacto con un concesionario Yamaha.
15
1387121
6
4
914216
3
511
10
UF2H70S0.book Page 3 Friday, January 16, 2009 10:16 AM
