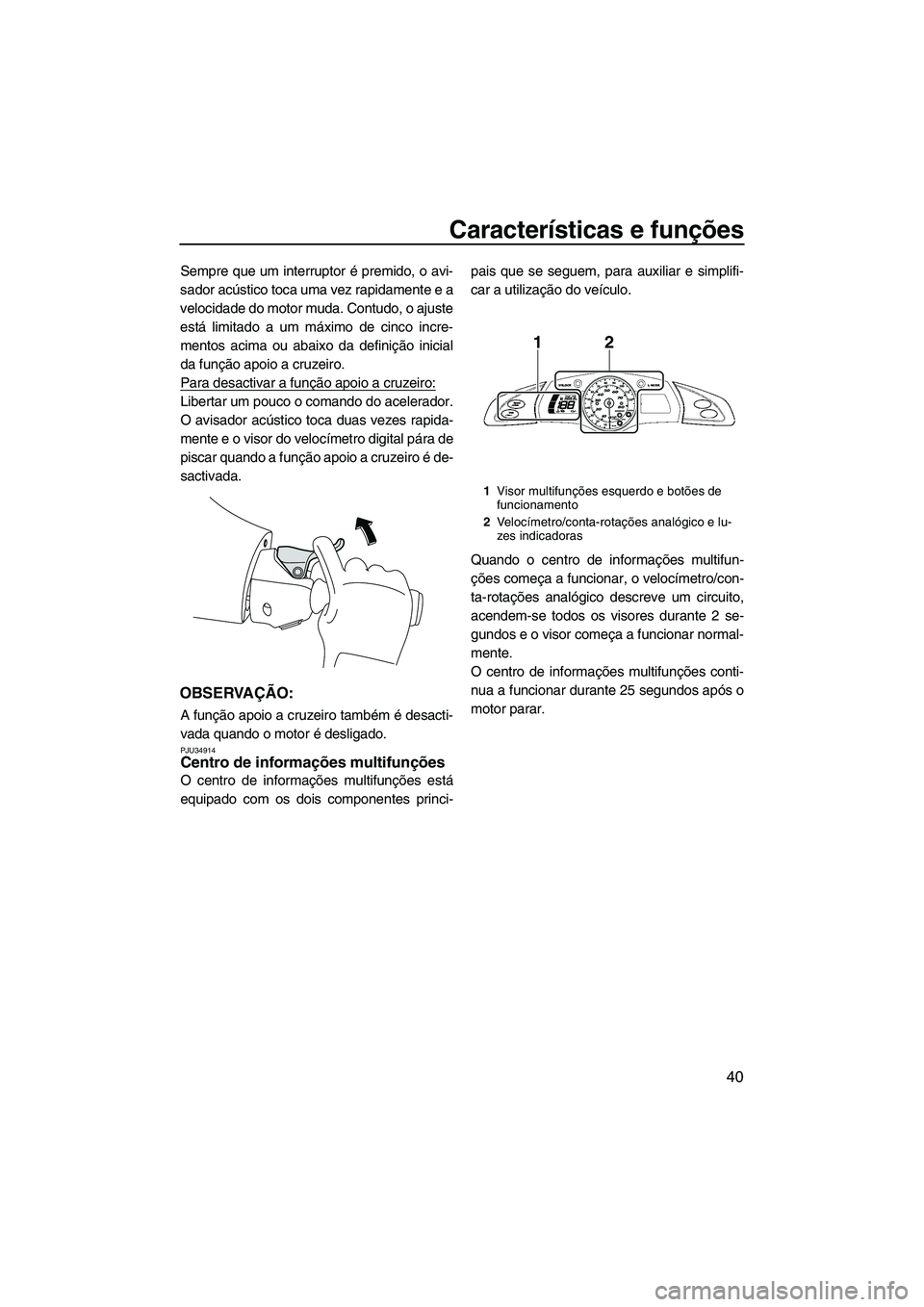

Características e funções
40
Sempre que um interruptor é premido, o avi-
sador acústico toca uma vez rapidamente e a
velocidade do motor muda. Contudo, o ajuste
está limitado a um máximo de cinco incre-
mentos acima ou abaixo da definição inicial
da função apoio a cruzeiro.
Para desactivar a função apoio a cruzeiro:
Libertar um pouco o comando do acelerador.
O avisador acústico toca duas vezes rapida-
mente e o visor do velocímetro digital pára de
piscar quando a função apoio a cruzeiro é de-
sactivada.
OBSERVAÇÃO:
A função apoio a cruzeiro também é desacti-
vada quando o motor é desligado.
PJU34914Centro de informações multifunções
O centro de informações multifunções está
equipado com os dois componentes princi-pais que se seguem, para auxiliar e simplifi-
car a utilização do veículo.
Quando o centro de informações multifun-
ções começa a funcionar, o velocímetro/con-
ta-rotações analógico descreve um circuito,
acendem-se todos os visores durante 2 se-
gundos e o visor começa a funcionar normal-
mente.
O centro de informações multifunções conti-
nua a funcionar durante 25 segundos após o
motor parar.
1Visor multifunções esquerdo e botões de
funcionamento
2Ve l o címetro/conta-rotações analógico e lu-
zes indicadoras
12
UF2H70P0.book Page 40 Friday, January 16, 2009 10:05 AM

Recuperação de anomalias
99
nificação ou deformação do guiador.
[PCJ00661]
(2) Retirar as algas ou detritos presentes
junto à tomada do jacto, veio de trans-
missão, turbina, cárter da bomba de jacto
e tubeira do jacto.
Se os detritos forem de difícil remoção,
consultar um Concessionário Yamaha.
PJU34641Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bateria
auxiliar de 12 volts e cabos auxiliares.
PJU34662Ligação dos cabos auxiliares
AV I S O
PWJ01250
Para evitar a explosão da bateria e danos
graves no sistema eléctrico:

Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.

Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veí-
culo.

Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-
minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar
negativo (–) ao terminal negativo (–) da
bateria auxiliar.(3) Ligar a outra extremidade do cabo auxili-
ar negativo (–) a um suporte do motor.
(4) Ligar o motor e depois desligar os cabos
auxiliares, efectuando os passos anterio-
res pela ordem inversa. ADVERTÊNCIA:
Não accionar o interruptor de arran-
que com o motor ligado. Não premir o
interruptor de arranque durante mais
de 5 segundos; caso contrário, a bate-
ria ficará descarregada e o motor não
funcionará. Além disso, o motor de ar-
ranque poderá ficar danificado. Se o
motor não arrancar em 5 segundos,
soltar o interruptor de arranque,
aguardar 15 segundos e tentar nova-
mente.
[PCJ00481]
PJU36991
Substituição dos fusíveis
Os fusíveis encontram-se na caixa de liga-
ções eléctricas.
Para substituir um fusível:
(1) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 25.)
1Cabo auxiliar negativo (–)
2Cabo auxiliar positivo (+)
3Suporte do motor
4Bateria auxiliar
1
342
UF2H70P0.book Page 99 Friday, January 16, 2009 10:05 AM
