Índice
Etiquetas importantes e gerais ........ 1
Números de identificação ............... 1
Número de Identificação Principal
(PRI-ID) .......................................... 1
Número de Identificação do Veículo
(CIN) .............................................. 1
Número de série do motor ................. 1
Informações sobre o modelo .......... 2
Placa do fabricante ............................ 2
Etiquetas importantes .................... 3
Etiquetas de aviso ............................. 4
Outras etiquetas ................................ 8
Informações de segurança ............. 10
Limitações dos operadores do
veículo aquático ........................ 10
Limitações durante a condução ... 11
Requisitos de operação ............... 12
Equipamento recomendado ......... 15
Informações de perigo ................. 15
Características do veículo ............ 16
Esqui aquático .............................. 17
Regras de segurança na
navegação ................................. 19
Utilização responsável do
veículo ....................................... 20
Características e funções ............... 21
Localização dos componentes
principais ................................... 21
Operação de controlos e de
outras funções ........................... 25
Bancos ............................................ 25
Capot ............................................... 26
Tampão do reservatório de
combustível .................................. 26
Transmissor do controlo remoto ...... 27
Interruptor de paragem do motor .... 28
Interruptor de paragem de
emergência .................................. 28
Interruptor de arranque ................... 28
Interruptores do lado direito do
guiador ......................................... 29Comando do acelerador .................. 29
Saída piloto da água de
refrigeração .................................. 29
Sistema de governo ........................ 30
Alavanca de ajustamento do ângulo
do guiador .................................... 30
Alavanca do selector do sentido de
marcha ......................................... 31
Selector do Sistema de Controlo do
Caimento (QSTS) ........................ 32
Pega manual ................................... 33
Degrau de embarque ...................... 34
Olhal da proa ................................... 34
Olhais da popa ................................ 34
Cunhos de encaixe
(para FX Cruiser High Output) ..... 35
Sistema de Gestão do Motor
Yamaha (YEMS) .......................... 35
Sistema de Segurança Yamaha ...... 35
Modo de velocidade reduzida ......... 37
Apoio a cruzeiro .............................. 38
Centro de informações
multifunções ................................. 40
Compartimentos de
armazenamento ........................... 47
Operação ......................................... 50
Combustível e óleo ...................... 50
Combustível .................................... 50
Óleo do motor .................................. 51
Verificações pré-operação ........... 52
Lista de verificações
pré-operação ................................ 52
Pontos de verificação
pré-operação ................................ 54
Operação ..................................... 62
Rodagem do motor .......................... 62
Colocação do veículo na água ........ 63
Arranque do motor .......................... 63
Paragem do motor ........................... 64
Mudança do sentido de marcha ...... 64
Abandono do veículo ....................... 65
Operação do veículo aquático ..... 65
Familiarização com o veículo .......... 65
UF2H70P0.book Page 1 Friday, January 16, 2009 10:05 AM

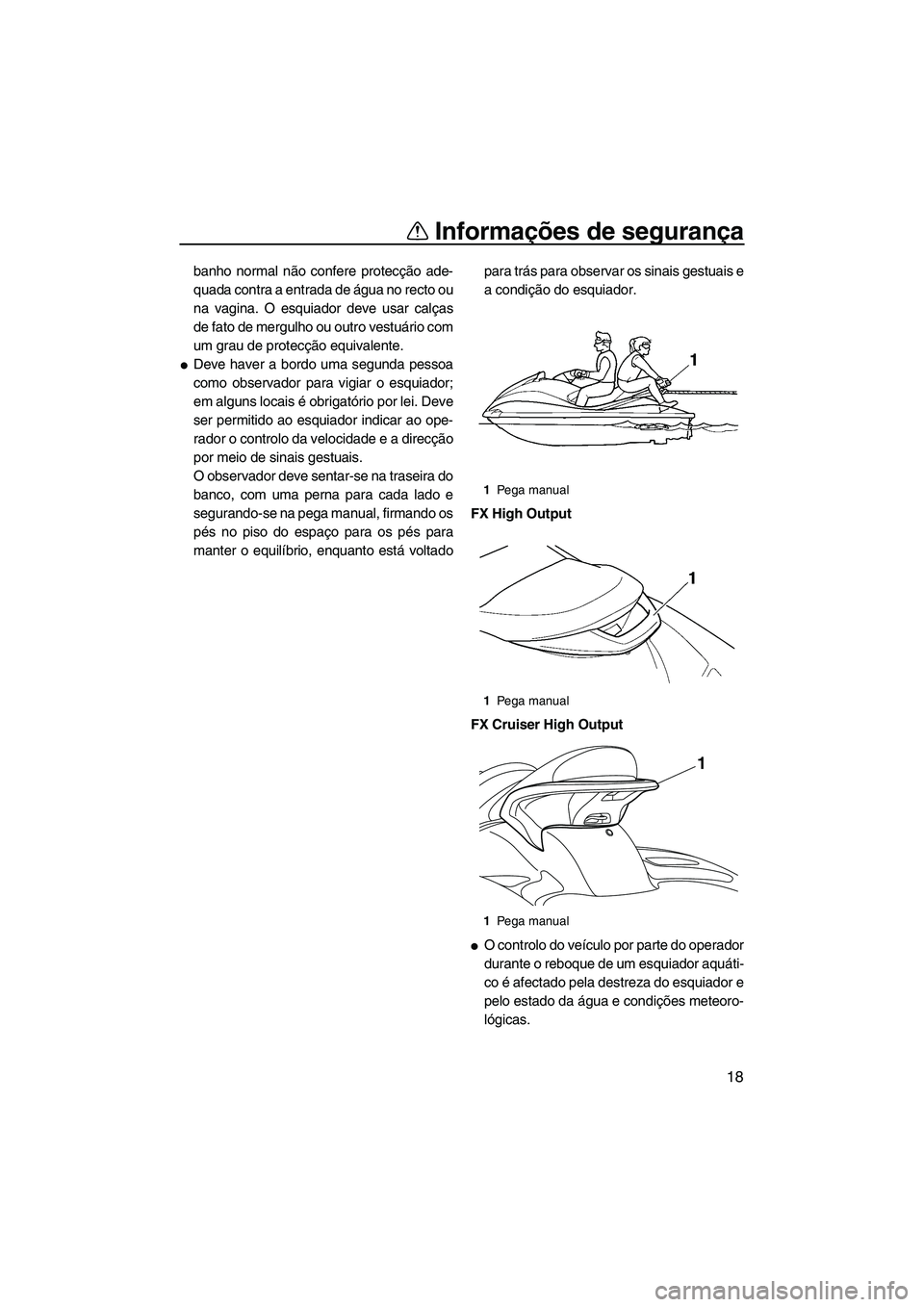

Informações de segurança
18
banho normal não confere protecção ade-
quada contra a entrada de água no recto ou
na vagina. O esquiador deve usar calças
de fato de mergulho ou outro vestuário com
um grau de protecção equivalente.

Deve haver a bordo uma segunda pessoa
como observador para vigiar o esquiador;
em alguns locais é obrigatório por lei. Deve
ser permitido ao esquiador indicar ao ope-
rador o controlo da velocidade e a direcção
por meio de sinais gestuais.
O observador deve sentar-se na traseira do
banco, com uma perna para cada lado e
segurando-se na pega manual, firmando os
pés no piso do espaço para os pés para
manter o equilíbrio, enquanto está voltadopara trás para observar os sinais gestuais e
a condição do esquiador.
FX High Output
FX Cruiser High Output

O controlo do veículo por parte do operador
durante o reboque de um esquiador aquáti-
co é afectado pela destreza do esquiador e
pelo estado da água e condições meteoro-
lógicas.
1Pega manual
1Pega manual
1Pega manual
1
UF2H70P0.book Page 18 Friday, January 16, 2009 10:05 AM

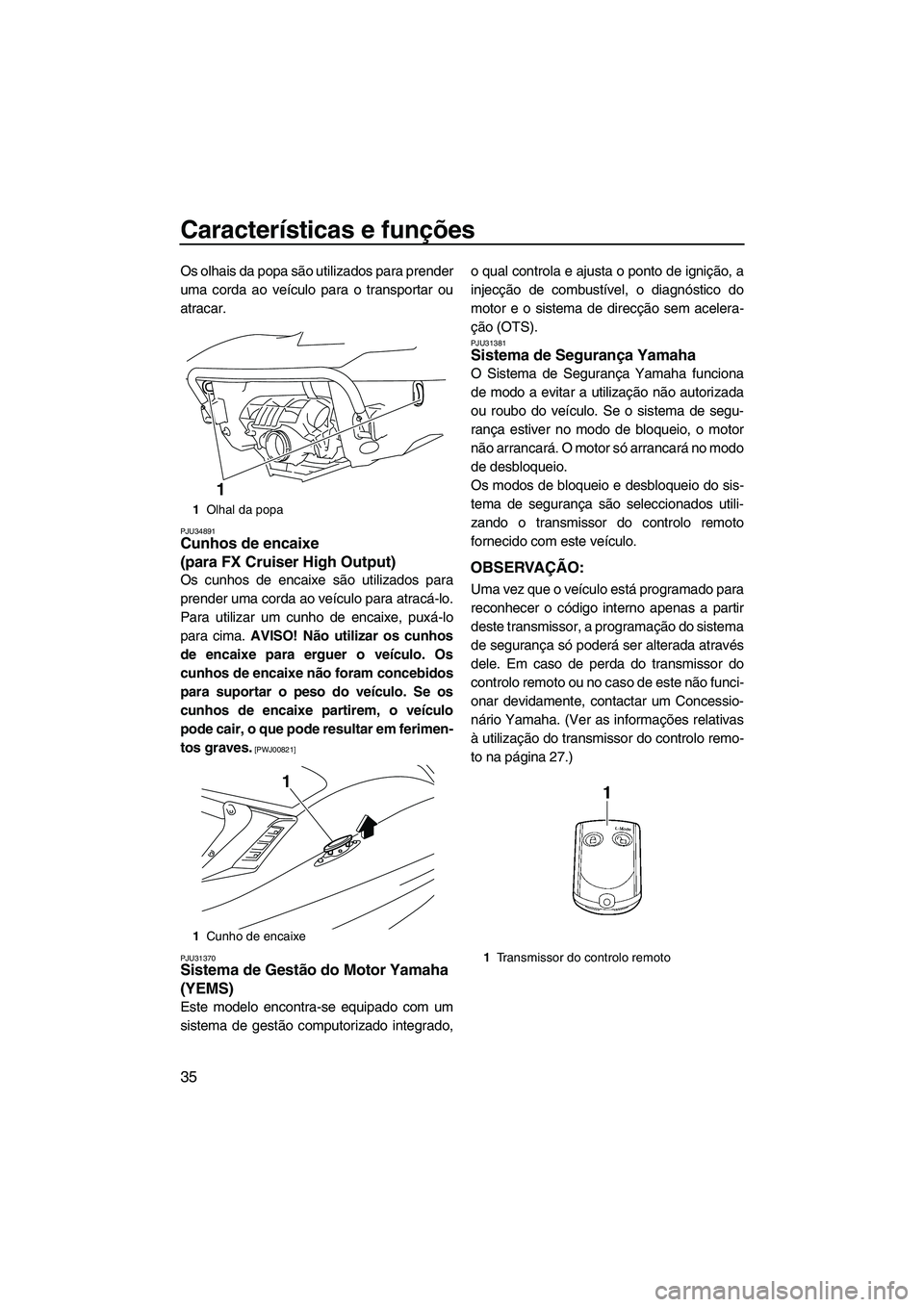

Características e funções
35
Os olhais da popa são utilizados para prender
uma corda ao veículo para o transportar ou
atracar.
PJU34891Cunhos de encaixe
(para FX Cruiser High Output)
Os cunhos de encaixe são utilizados para
prender uma corda ao veículo para atracá-lo.
Para utilizar um cunho de encaixe, puxá-lo
para cima. AVISO! Não utilizar os cunhos
de encaixe para erguer o veículo. Os
cunhos de encaixe não foram concebidos
para suportar o peso do veículo. Se os
cunhos de encaixe partirem, o veículo
pode cair, o que pode resultar em ferimen-
tos graves.
[PWJ00821]
PJU31370
Sistema de Gestão do Motor Yamaha
(YEMS)
Este modelo encontra-se equipado com um
sistema de gestão computorizado integrado,o qual controla e ajusta o ponto de ignição, a
injecção de combustível, o diagnóstico do
motor e o sistema de direcção sem acelera-
ção (OTS).
PJU31381Sistema de Segurança Yamaha
O Sistema de Segurança Yamaha funciona
de modo a evitar a utilização não autorizada
ou roubo do veículo. Se o sistema de segu-
rança estiver no modo de bloqueio, o motor
não arrancará. O motor só arrancará no modo
de desbloqueio.
Os modos de bloqueio e desbloqueio do sis-
tema de segurança são seleccionados utili-
zando o transmissor do controlo remoto
fornecido com este veículo.
OBSERVAÇÃO:
Uma vez que o veículo está programado para
reconhecer o código interno apenas a partir
deste transmissor, a programação do sistema
de segurança só poderá ser alterada através
dele. Em caso de perda do transmissor do
controlo remoto ou no caso de este não funci-
onar devidamente, contactar um Concessio-
nário Yamaha. (Ver as informações relativas
à utilização do transmissor do controlo remo-
to na página 27.)
1Olhal da popa
1Cunho de encaixe
1
1
1Transmissor do controlo remoto
UF2H70P0.book Page 35 Friday, January 16, 2009 10:05 AM

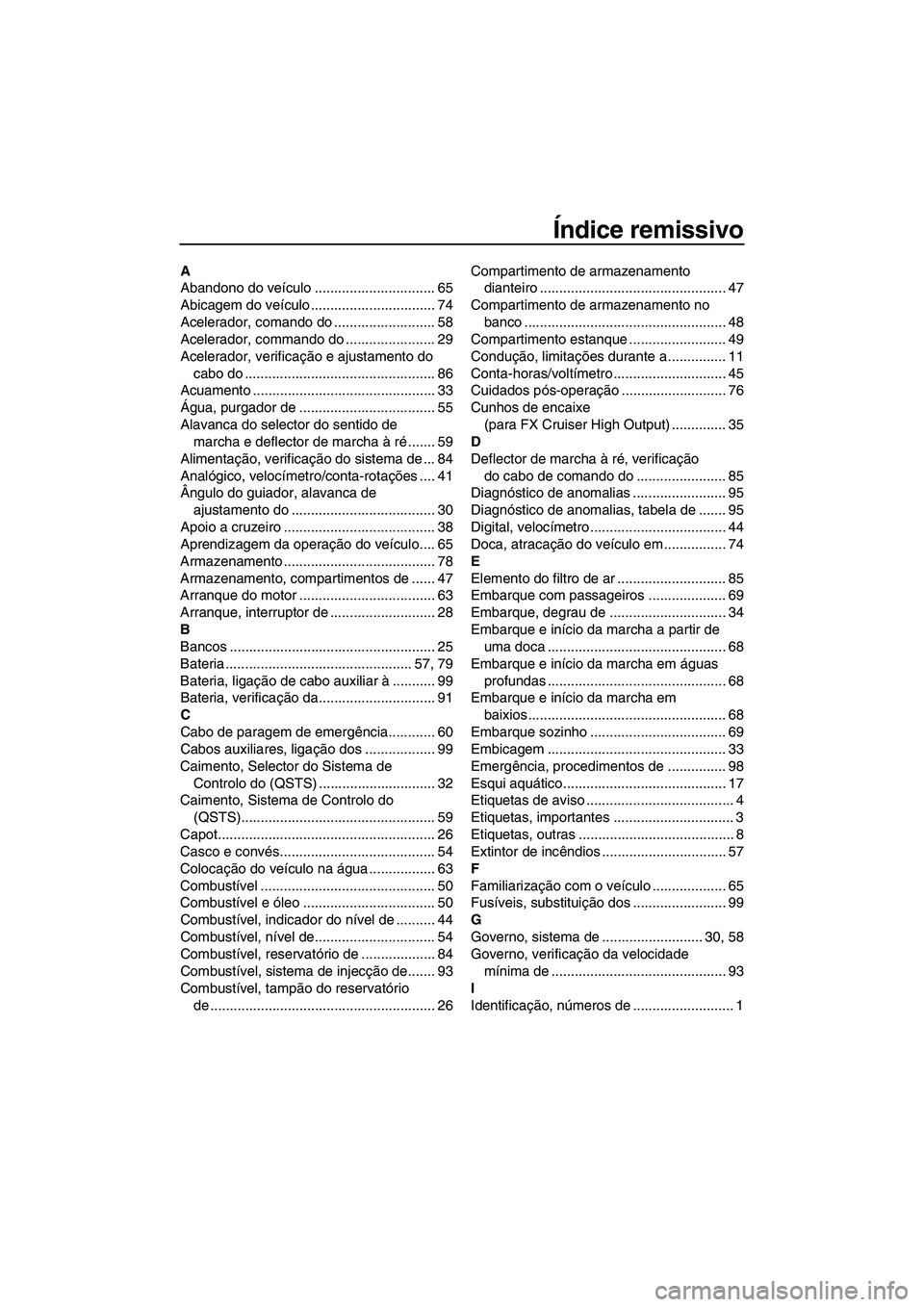

Índice remissivo
A
Abandono do veículo ............................... 65
Abicagem do veículo ................................ 74
Acelerador, comando do .......................... 58
Acelerador, commando do ....................... 29
Acelerador, verificação e ajustamento do
cabo do ................................................. 86
Acuamento ............................................... 33
Água, purgador de ................................... 55
Alavanca do selector do sentido de
marcha e deflector de marcha à ré....... 59
Alimentação, verificação do sistema de ... 84
Analógico, velocímetro/conta-rotações .... 41
Ângulo do guiador, alavanca de
ajustamento do ..................................... 30
Apoio a cruzeiro ....................................... 38
Aprendizagem da operação do veículo.... 65
Armazenamento ....................................... 78
Armazenamento, compartimentos de ...... 47
Arranque do motor ................................... 63
Arranque, interruptor de ........................... 28
B
Bancos ..................................................... 25
Bateria ................................................ 57, 79
Bateria, ligação de cabo auxiliar à........... 99
Bateria, verificação da.............................. 91
C
Cabo de paragem de emergência............ 60
Cabos auxiliares, ligação dos .................. 99
Caimento, Selector do Sistema de
Controlo do (QSTS) .............................. 32
Caimento, Sistema de Controlo do
(QSTS).................................................. 59
Capot........................................................ 26
Casco e convés........................................ 54
Colocação do veículo na água ................. 63
Combustível ............................................. 50
Combustível e óleo .................................. 50
Combustível, indicador do nível de .......... 44
Combustível, nível de............................... 54
Combustível, reservatório de ................... 84
Combustível, sistema de injecção de....... 93
Combustível, tampão do reservatório
de .......................................................... 26Compartimento de armazenamento
dianteiro ................................................ 47
Compartimento de armazenamento no
banco .................................................... 48
Compartimento estanque ......................... 49
Condução, limitações durante a............... 11
Conta-horas/voltímetro ............................. 45
Cuidados pós-operação ........................... 76
Cunhos de encaixe
(para FX Cruiser High Output) .............. 35
D
Deflector de marcha à ré, verificação
do cabo de comando do ....................... 85
Diagnóstico de anomalias ........................ 95
Diagnóstico de anomalias, tabela de ....... 95
Digital, velocímetro ................................... 44
Doca, atracação do veículo em ................ 74
E
Elemento do filtro de ar ............................ 85
Embarque com passageiros .................... 69
Embarque, degrau de .............................. 34
Embarque e início da marcha a partir de
uma doca .............................................. 68
Embarque e início da marcha em águas
profundas .............................................. 68
Embarque e início da marcha em
baixios................................................... 68
Embarque sozinho ................................... 69
Embicagem .............................................. 33
Emergência, procedimentos de ............... 98
Esqui aquático.......................................... 17
Etiquetas de aviso ...................................... 4
Etiquetas, importantes ............................... 3
Etiquetas, outras ........................................ 8
Extintor de incêndios ................................ 57
F
Familiarização com o veículo ................... 65
Fusíveis, substituição dos ........................ 99
G
Governo, sistema de .......................... 30, 58
Governo, verificação da velocidade
mínima de ............................................. 93
I
Identificação, números de .......................... 1
