lock YAMAHA FX HO CRUISER 2009 Manual de utilização (in Portuguese)

Características e funções
36

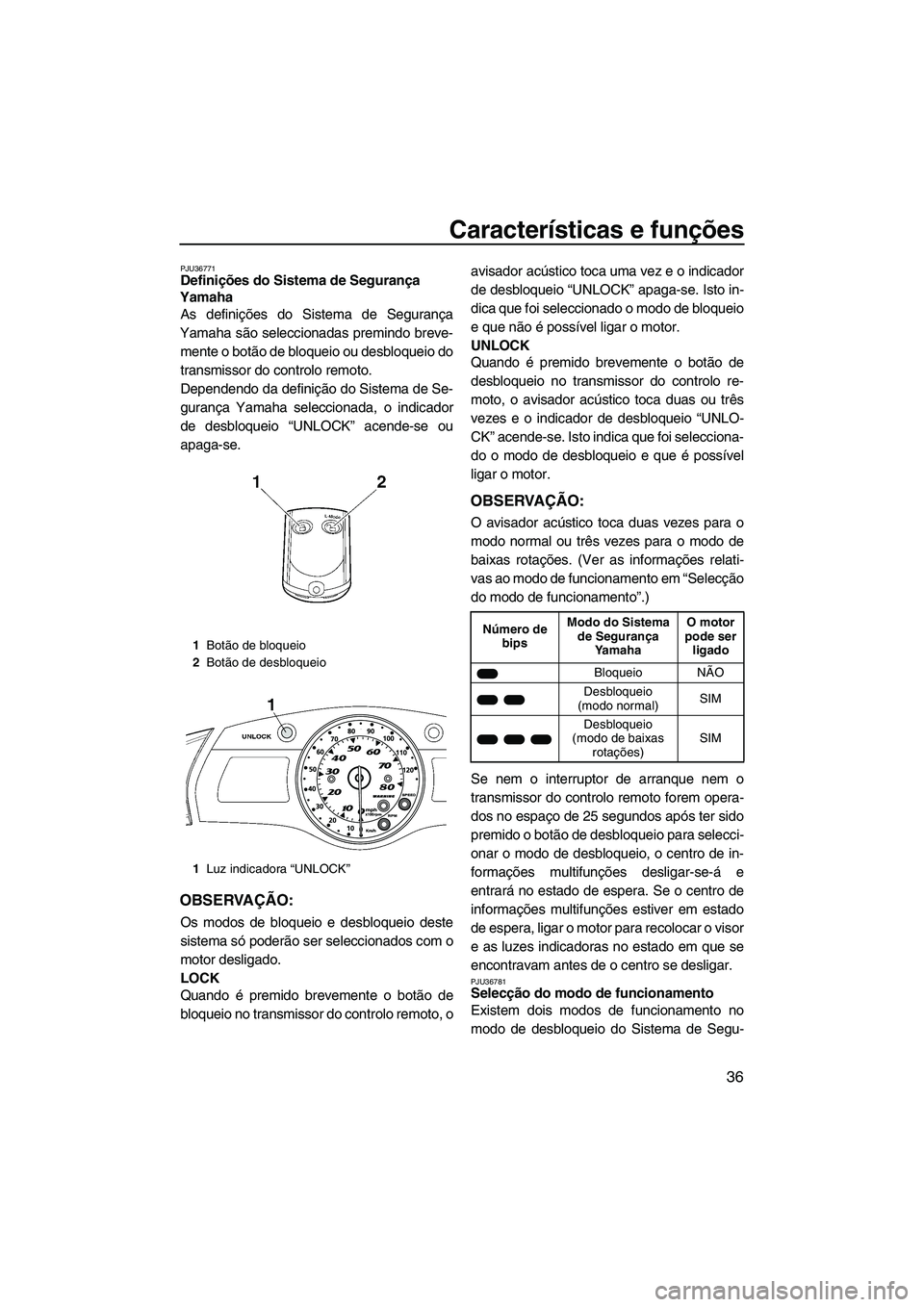

PJU36771Definições do Sistema de Segurança
Yamaha
As definições do Sistema de Segurança
Yamaha são seleccionadas premindo breve-
mente o botão de bloqueio ou desbloqueio do
transmissor do controlo remoto.
Dependendo da definição do Sistema de Se-
gurança Yamaha seleccionada, o indicador
de desbloqueio “UNLOCK” acende-se ou
apaga-se.
OBSERVAÇÃO:
Os modos de bloqueio e desbloqueio deste
sistema só poderão ser seleccionados com o
motor desligado.
LOCK
Quando é premido brevemente o botão de
bloqueio no transmissor do controlo remoto, oavisador acústico toca uma vez e o indicador
de desbloqueio “UNLOCK” apaga-se. Isto in-
dica que foi seleccionado o modo de bloqueio
e que não é possível ligar o motor.
UNLOCK
Quando é premido brevemente o botão de
desbloqueio no transmissor do controlo re-
moto, o avisador acústico toca duas ou três
vezes e o indicador de desbloqueio “UNLO-
CK” acende-se. Isto indica que foi selecciona-
do o modo de desbloqueio e que é possível
ligar o motor.
OBSERVAÇÃO:
O avisador acústico toca duas vezes para o
modo normal ou três vezes para o modo de
baixas rotações. (Ver as informações relati-
vas ao modo de funcionamento em “Selecção
do modo de funcionamento”.)
Se nem o interruptor de arranque nem o
transmissor do controlo remoto forem opera-
dos no espaço de 25 segundos após ter sido
premido o botão de desbloqueio para selecci-
onar o modo de desbloqueio, o centro de in-
formações multifunções desligar-se-á e
entrará no estado de espera. Se o centro de
informações multifunções estiver em estado
de espera, ligar o motor para recolocar o visor
e as luzes indicadoras no estado em que se
encontravam antes de o centro se desligar.
PJU36781Selecção do modo de funcionamento
Existem dois modos de funcionamento no
modo de desbloqueio do Sistema de Segu-
1Botão de bloqueio
2Botão de desbloqueio
1Luz indicadora “UNLOCK”
Número de
bipsModo do Sistema
de Segurança
Ya m a h aO motor
pode ser
ligado
Bloqueio NÃO
Desbloqueio
(modo normal)SIM
Desbloqueio
(modo de baixas
rotações)SIM
UF2H70P0.book Page 36 Friday, January 16, 2009 10:05 AM

Características e funções
41

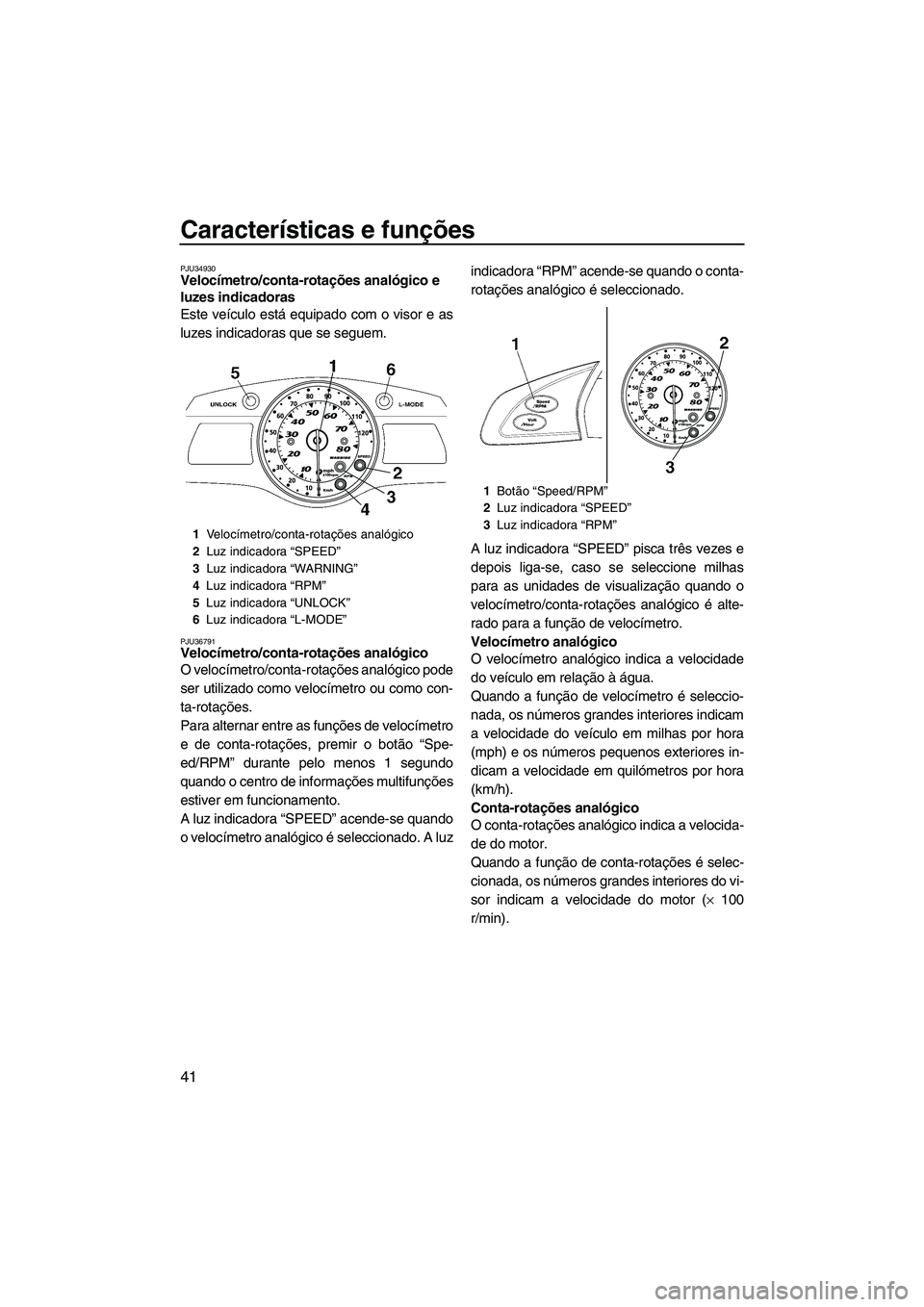

PJU34930Velocímetro/conta-rotações analógico e
luzes indicadoras
Este veículo está equipado com o visor e as
luzes indicadoras que se seguem.
PJU36791Velocímetro/conta-rotações analógico
O velocímetro/conta-rotações analógico pode
ser utilizado como velocímetro ou como con-
ta-rotações.
Para alternar entre as funções de velocímetro
e de conta-rotações, premir o botão “Spe-
ed/RPM” durante pelo menos 1 segundo
quando o centro de informações multifunções
estiver em funcionamento.
A luz indicadora “SPEED” acende-se quando
o velocímetro analógico é seleccionado. A luzindicadora “RPM” acende-se quando o conta-
rotações analógico é seleccionado.
A luz indicadora “SPEED” pisca três vezes e
depois liga-se, caso se seleccione milhas
para as unidades de visualização quando o
velocímetro/conta-rotações analógico é alte-
rado para a função de velocímetro.
Velocímetro analógico
O velocímetro analógico indica a velocidade
do veículo em relação à água.
Quando a função de velocímetro é seleccio-
nada, os números grandes interiores indicam
a velocidade do veículo em milhas por hora
(mph) e os números pequenos exteriores in-
dicam a velocidade em quilómetros por hora
(km/h).
Conta-rotações analógico
O conta-rotações analógico indica a velocida-
de do motor.
Quando a função de conta-rotações é selec-
cionada, os números grandes interiores do vi-
sor indicam a velocidade do motor (× 100
r/min).
1Ve l o címetro/conta-rotações analógico
2Luz indicadora “SPEED”
3Luz indicadora “WARNING”
4Luz indicadora “RPM”
5Luz indicadora “UNLOCK”
6Luz indicadora “L-MODE”
1Botão “Speed/RPM”
2Luz indicadora “SPEED”
3Luz indicadora “RPM”
UF2H70P0.book Page 41 Friday, January 16, 2009 10:05 AM

Características e funções
42

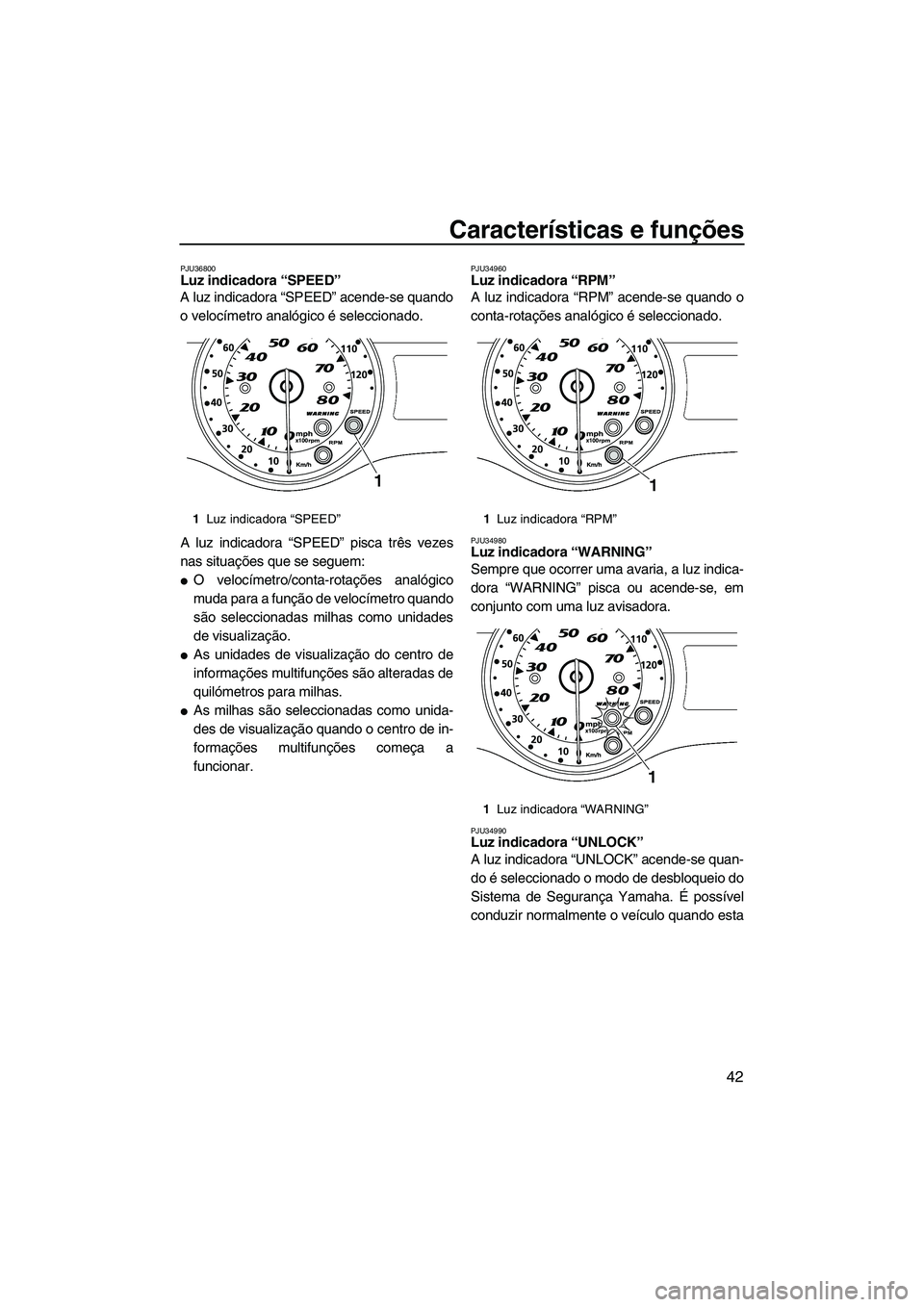

PJU36800Luz indicadora “SPEED”
A luz indicadora “SPEED” acende-se quando
o velocímetro analógico é seleccionado.
A luz indicadora “SPEED” pisca três vezes
nas situações que se seguem:

O velocímetro/conta-rotações analógico
muda para a função de velocímetro quando
são seleccionadas milhas como unidades
de visualização.

As unidades de visualização do centro de
informações multifunções são alteradas de
quilómetros para milhas.

As milhas são seleccionadas como unida-
des de visualização quando o centro de in-
formações multifunções começa a
funcionar.
PJU34960Luz indicadora “RPM”
A luz indicadora “RPM” acende-se quando o
conta-rotações analógico é seleccionado.
PJU34980Luz indicadora “WARNING”
Sempre que ocorrer uma avaria, a luz indica-
dora “WARNING” pisca ou acende-se, em
conjunto com uma luz avisadora.
PJU34990Luz indicadora “UNLOCK”
A luz indicadora “UNLOCK” acende-se quan-
do é seleccionado o modo de desbloqueio do
Sistema de Segurança Yamaha. É possível
conduzir normalmente o veículo quando esta
1Luz indicadora “SPEED”1Luz indicadora “RPM”
1Luz indicadora “WARNING”
UF2H70P0.book Page 42 Friday, January 16, 2009 10:05 AM

Características e funções
43

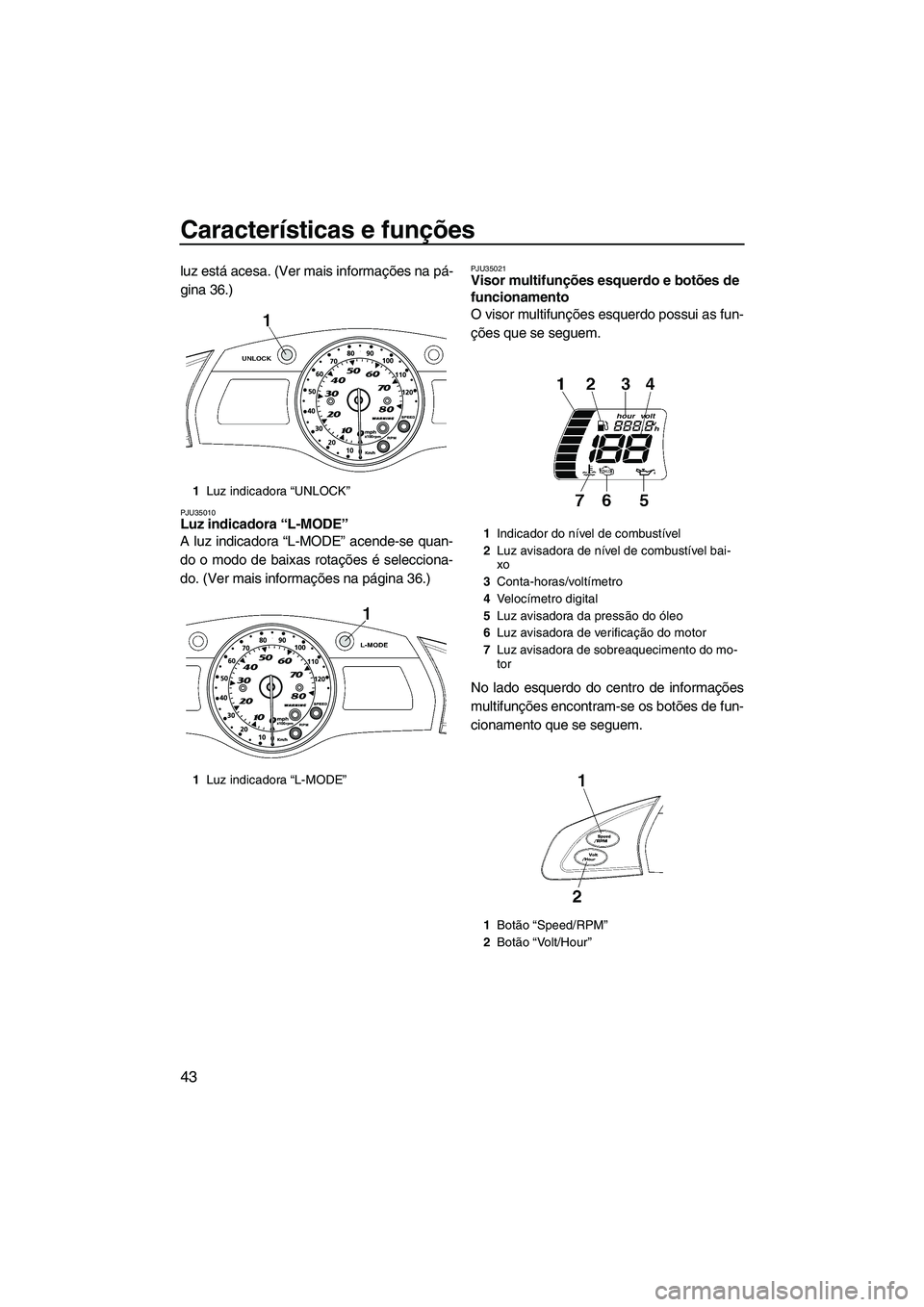

luz está acesa. (Ver mais informações na pá-
gina 36.)
PJU35010Luz indicadora “L-MODE”
A luz indicadora “L-MODE” acende-se quan-
do o modo de baixas rotações é selecciona-
do. (Ver mais informações na página 36.)
PJU35021Visor multifunções esquerdo e botões de
funcionamento
O visor multifunções esquerdo possui as fun-
ções que se seguem.
No lado esquerdo do centro de informações
multifunções encontram-se os botões de fun-
cionamento que se seguem.
1Luz indicadora “UNLOCK”
1Luz indicadora “L-MODE”
1Indicador do nível de combustível
2Luz avisadora de nível de combustível bai-
xo
3Conta-horas/voltímetro
4Ve l o címetro digital
5Luz avisadora da pressão do óleo
6Luz avisadora de verificação do motor
7Luz avisadora de sobreaquecimento do mo-
tor
1Botão “Speed/RPM”
2Botão “Volt/Hour”
UF2H70P0.book Page 43 Friday, January 16, 2009 10:05 AM

Índice remissivo
Ignição, limpeza e afinação das velas
de .......................................................... 87
Início da marcha do veículo ..................... 67
Interruptores ............................................. 61
Interruptores, lado direito do guiador ....... 29
J
Jacto, limpeza da turbina e da tomada
do .......................................................... 98
Jacto, tomada do...................................... 60
Jacto, verificação do ângulo da tubeira
do .......................................................... 85
L
Limitações dos operadores do veículo
aquático ................................................ 10
Limpeza do veículo .................................. 80
Lubrificação .............................................. 79
Lubrificação, pontos de ............................ 90
Luz avisadora da pressão do óleo ........... 46
Luz avisadora de nível de combustível
baixo ..................................................... 45
Luz avisadora de verificação do motor .... 47
Luz indicadora “L-MODE”........................ 43
Luz indicadora “RPM”.............................. 42
Luz indicadora “SPEED”.......................... 42
Luz indicadora “UNLOCK”....................... 42
Luz indicadora “WARNING”..................... 42
M
Manual do proprietário/operador e jogo
de ferramentas...................................... 81
Manutenção e ajustamentos .................... 80
Marcha à ré em vias de navegação ......... 75
Modelo, infomações sobre o ...................... 2
Motor, compartimento do ......................... 54
Motor, interruptor de paragem de
emergência do ...................................... 28
Motor, interruptor de paragem do ............ 28
Motor, luz avisadora de
sobreaquecimento do ........................... 46
Motor, nível do óleo do............................. 54
Motor, número de série do ......................... 1
Motor, óleo do .......................................... 51
Motor, paragem do ................................... 64
Motor, rodagem do ................................... 62
Mudança do sentido de marcha ............... 64Multifunções, centro de
informações .................................... 40, 61
Multifunções, visor esquerdo e botões
de funcionamento ................................. 43
N
“NO-WAKE MODE”, interruptor................ 29
Número de Identificação do Veículo
(CIN) ....................................................... 1
O
Óleo do motor e filtro de óleo ................... 84
Operação ................................................. 62
Operação de controlos e de outras
funções ................................................. 25
Operação do veículo aquático ................. 65
Operação em áreas com muitas algas..... 75
Operação, requisitos de ........................... 12
P
Para cima e para baixo, interruptores ...... 29
Paragem do veículo ................................. 74
Pega manual ............................................ 33
Perigo, informações de ............................ 15
Periódica, tabela de manutenção ............. 82
Placa do fabricante .................................... 2
Popa, bujões de drenagem da ................. 57
Popa, olhais da ........................................ 34
Porão ........................................................ 56
Porta-luvas ............................................... 48
Pré-operação, lista de verificações .......... 52
Pré-operação, pontos de verificação ....... 54
Pré-operação, verificações ...................... 52
Principais, localização dos
componentes ........................................ 21
Principal, Número de Identificação
(PRI-ID) ................................................... 1
Proa, olhal da ........................................... 34
R
Reboque do veículo ............................... 101
Recomendado, equipamento ................... 15
Remoto, transmissor do controlo ............. 27
S
Saída piloto da água de
refrigeração..................................... 29, 61
Segurança na navegação, regras de ....... 19
Selecção do modo de funcionamento ...... 36
