YAMAHA FX HO CRUISER 2013 Manual de utilização (in Portuguese)

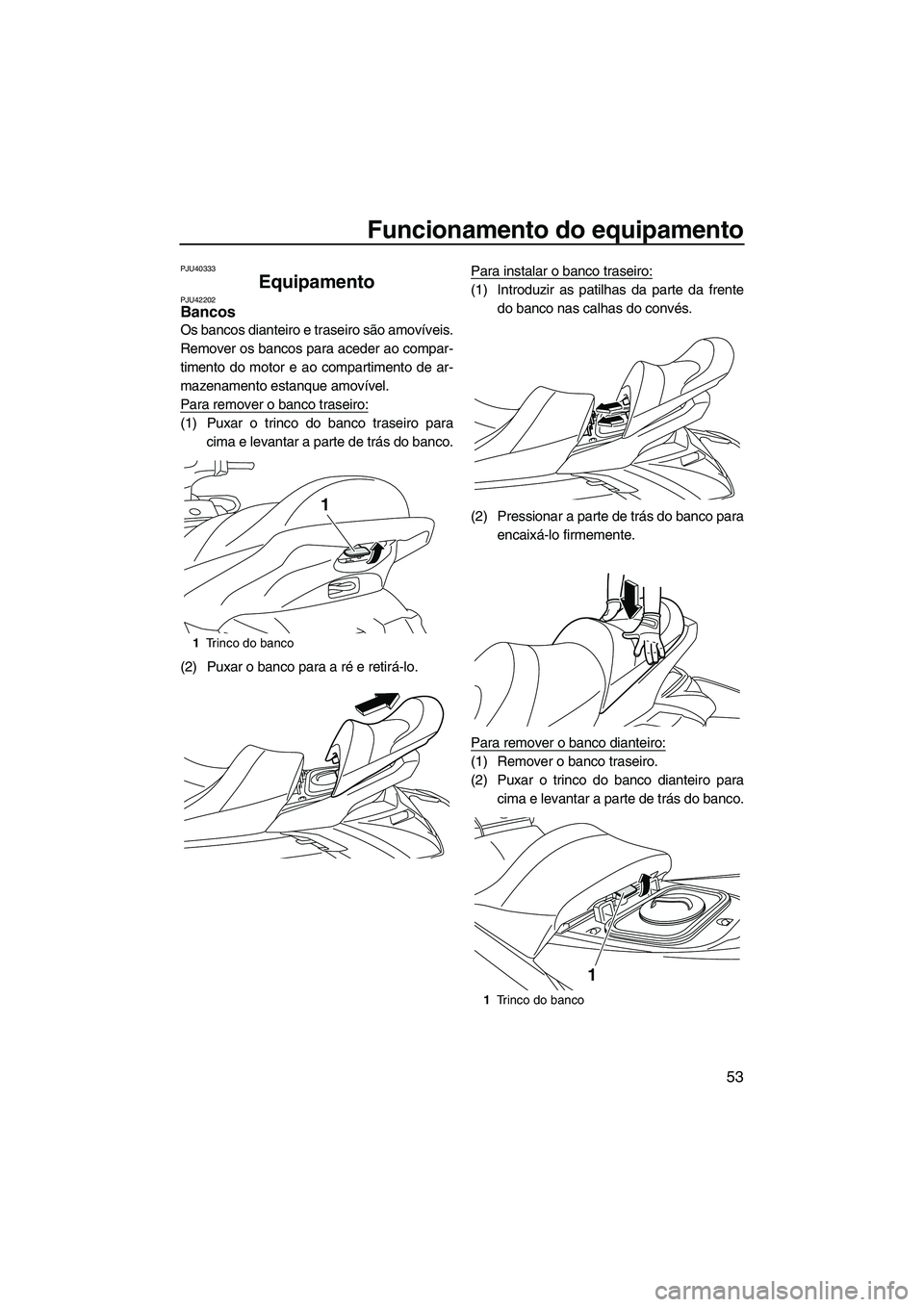

Funcionamento do equipamento
53
PJU40333
Equipamento PJU42202Bancos
Os bancos dianteiro e traseiro são amovíveis.
Remover os bancos para aceder ao compar-
timento do motor e ao compartimento de ar-
mazenamento estanque amovível.
Para remover o banco traseiro:
(1) Puxar o trinco do banco traseiro paracima e levantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo. Para instalar o banco traseiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para encaixá-lo firmemente.
Para remover o banco dianteiro:
(1) Remover o banco traseiro.
(2) Puxar o trinco do banco dianteiro para cima e levantar a parte de trás do banco.
1Trinco do banco
1
1Trinco do banco
1
UF2S71P0.book Page 53 Tuesday, August 21, 2012 8:47 AM

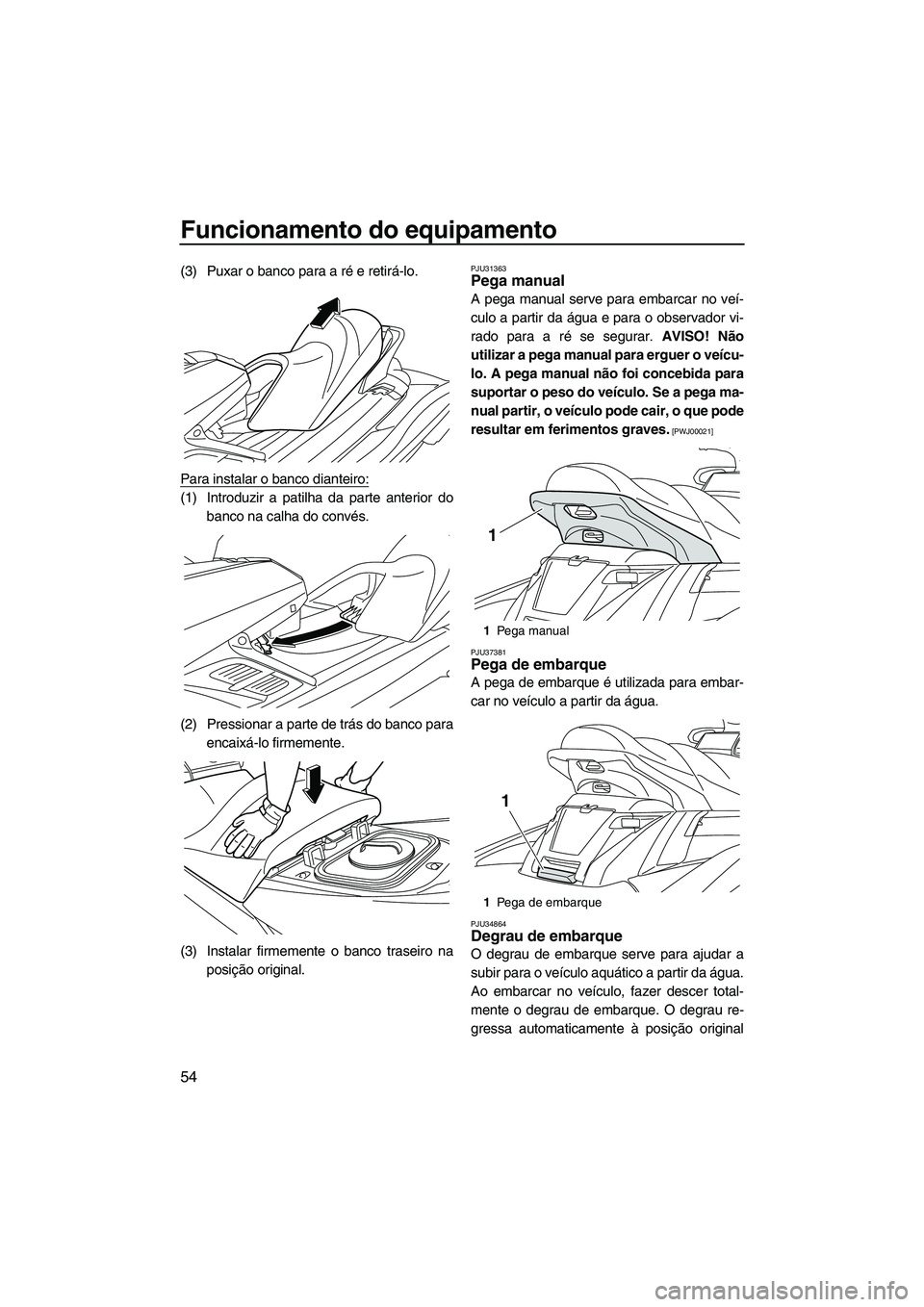

Funcionamento do equipamento
54
(3) Puxar o banco para a ré e retirá-lo.
Para instalar o banco dianteiro:
(1) Introduzir a patilha da parte anterior dobanco na calha do convés.
(2) Pressionar a parte de trás do banco para encaixá-lo firmemente.
(3) Instalar firmemente o banco traseiro na posição original.
PJU31363Pega manual
A pega manual serve para embarcar no veí-
culo a partir da água e para o observador vi-
rado para a ré se segurar. AVISO! Não
utilizar a pega manual para erguer o veícu-
lo. A pega manual não foi concebida para
suportar o peso do veículo. Se a pega ma-
nual partir, o veículo pode cair, o que pode
resultar em ferimentos graves.
[PWJ00021]
PJU37381
Pega de embarque
A pega de embarque é utilizada para embar-
car no veículo a partir da água.
PJU34864Degrau de embarque
O degrau de embarque serve para ajudar a
subir para o veículo aquático a partir da água.
Ao embarcar no veículo, fazer descer total-
mente o degrau de embarque. O degrau re-
gressa automaticamente à posição original
1 Pega manual
1 Pega de embarque
1
1
UF2S71P0.book Page 54 Tuesday, August 21, 2012 8:47 AM

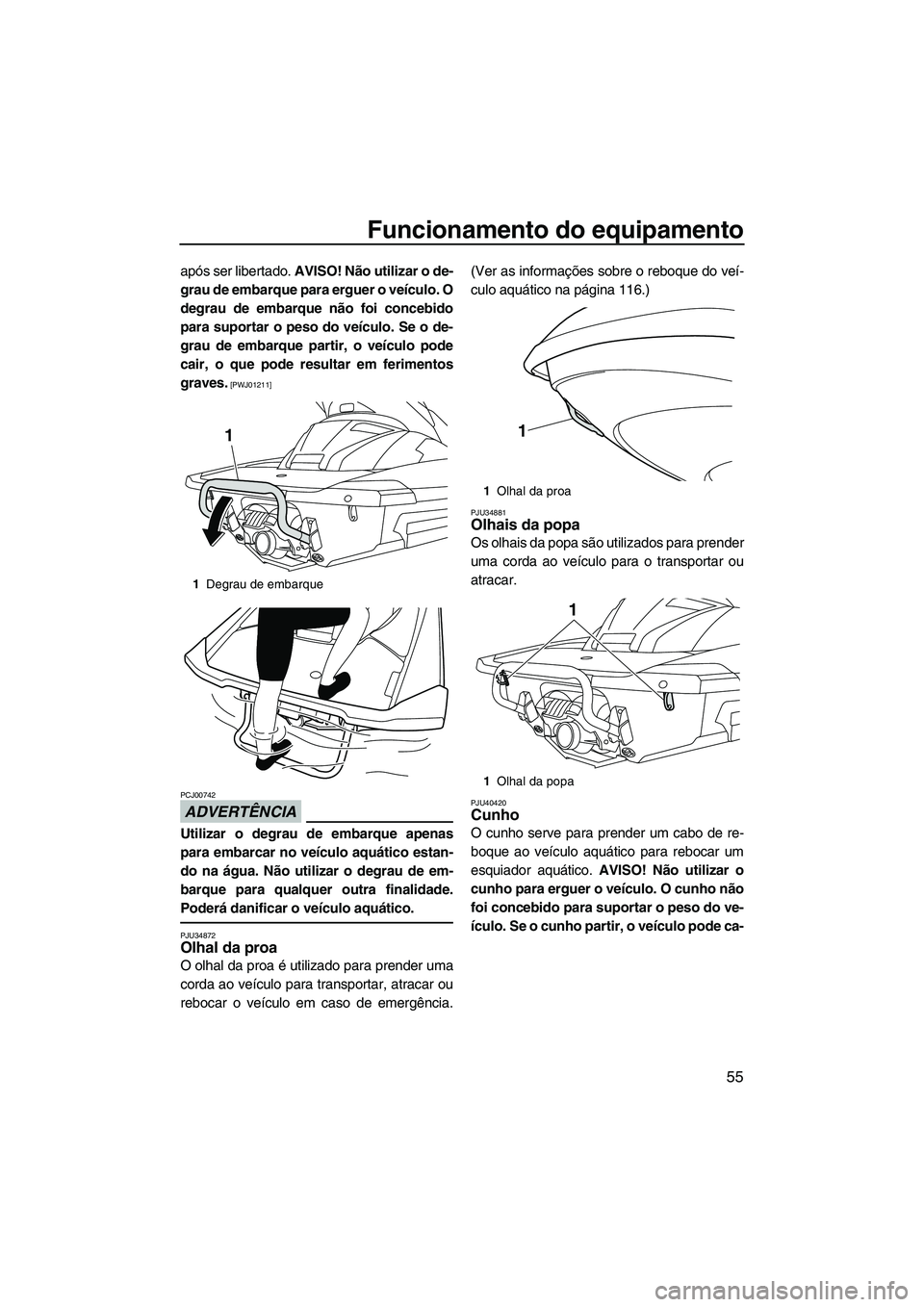

Funcionamento do equipamento
55
após ser libertado. AVISO! Não utilizar o de-
grau de embarque para erguer o veículo. O
degrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
cair, o que pode resultar em ferimentos
graves.
[PWJ01211]
ADVERTÊNCIA
PCJ00742
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34872Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência. (Ver as informações sobre o reboque do veí-
culo aquático na página 116.)
PJU34881Olhais da popa
Os olhais da popa são utilizados para prender
uma corda ao veículo para o transportar ou
atracar.
PJU40420Cunho
O cunho serve para prender um cabo de re-
boque ao veículo aquático para rebocar um
esquiador aquático.
AVISO! Não utilizar o
cunho para erguer o veículo. O cunho não
foi concebido para suportar o peso do ve-
ículo. Se o cunho partir, o veículo pode ca-
1 Degrau de embarque
1
1Olhal da proa
1 Olhal da popa
1
1
UF2S71P0.book Page 55 Tuesday, August 21, 2012 8:47 AM

Funcionamento do equipamento
56
ir, o que pode resultar em ferimentos
graves.
[PWJ01510]
PJU34892
Cunhos de encaixe (FX Cruiser SHO)
Os cunhos de encaixe são utilizados para
prender uma corda ao veículo para atracá-lo.
Para utilizar um cunho de encaixe, puxá-lo
para cima. O cunho de encaixe regressa au-
tomaticamente à posição original após ser li-
bertado. AVISO! Não utilizar os cunhos de
encaixe para erguer o veículo. Os cunhos
de encaixe não foram concebidos para su-
portar o peso do veículo. Se os cunhos de
encaixe partirem, o veículo pode cair, o
que pode resultar em ferimentos graves.
[PWJ00821] PJU42290
Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.
Apenas os compartimentos de armazena-
mento estanques bem fechados são à prova
de água. Se forem transportados objectos de-
terioráveis pela acção da água, guardá-los
num saco estanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
PJU42210Compartimento de armazenamento na
proa
O compartimento de armazenamento na proa
encontra-se sob o capot.
1
Cunho
1 Cunho de encaixe
1
1
UF2S71P0.book Page 56 Tuesday, August 21, 2012 8:47 AM

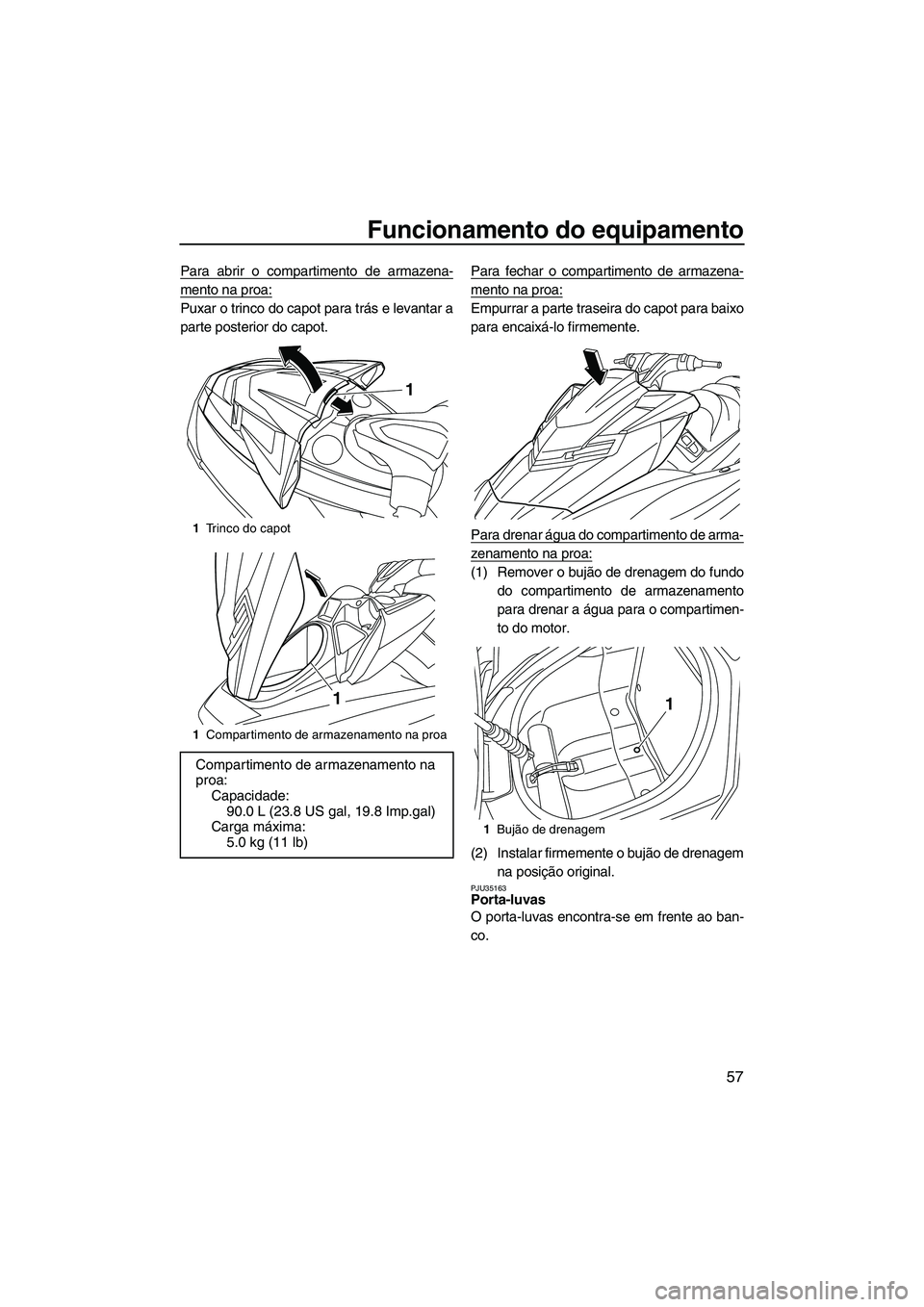

Funcionamento do equipamento
57
Para abrir o compartimento de armazena-
mento na proa:
Puxar o trinco do capot para trás e levantar a
parte posterior do capot.Para fechar o compartimento de armazena-
mento na proa:
Empurrar a parte traseira do capot para baixo
para encaixá-lo firmemente.
Para drenar água do compartimento de arma-
zenamento na proa:
(1) Remover o bujão de drenagem do fundo
do compartimento de armazenamento
para drenar a água para o compartimen-
to do motor.
(2) Instalar firmemente o bujão de drenagem na posição original.
PJU35163Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.
1Trinco do capot
1 Compartimento de armazenamento na proa
Compartimento de armazenamento na
proa:
Capacidade:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Carga máxima: 5.0 kg (11 lb)
1
1
1Bujão de drenagem
1
UF2S71P0.book Page 57 Tuesday, August 21, 2012 8:47 AM

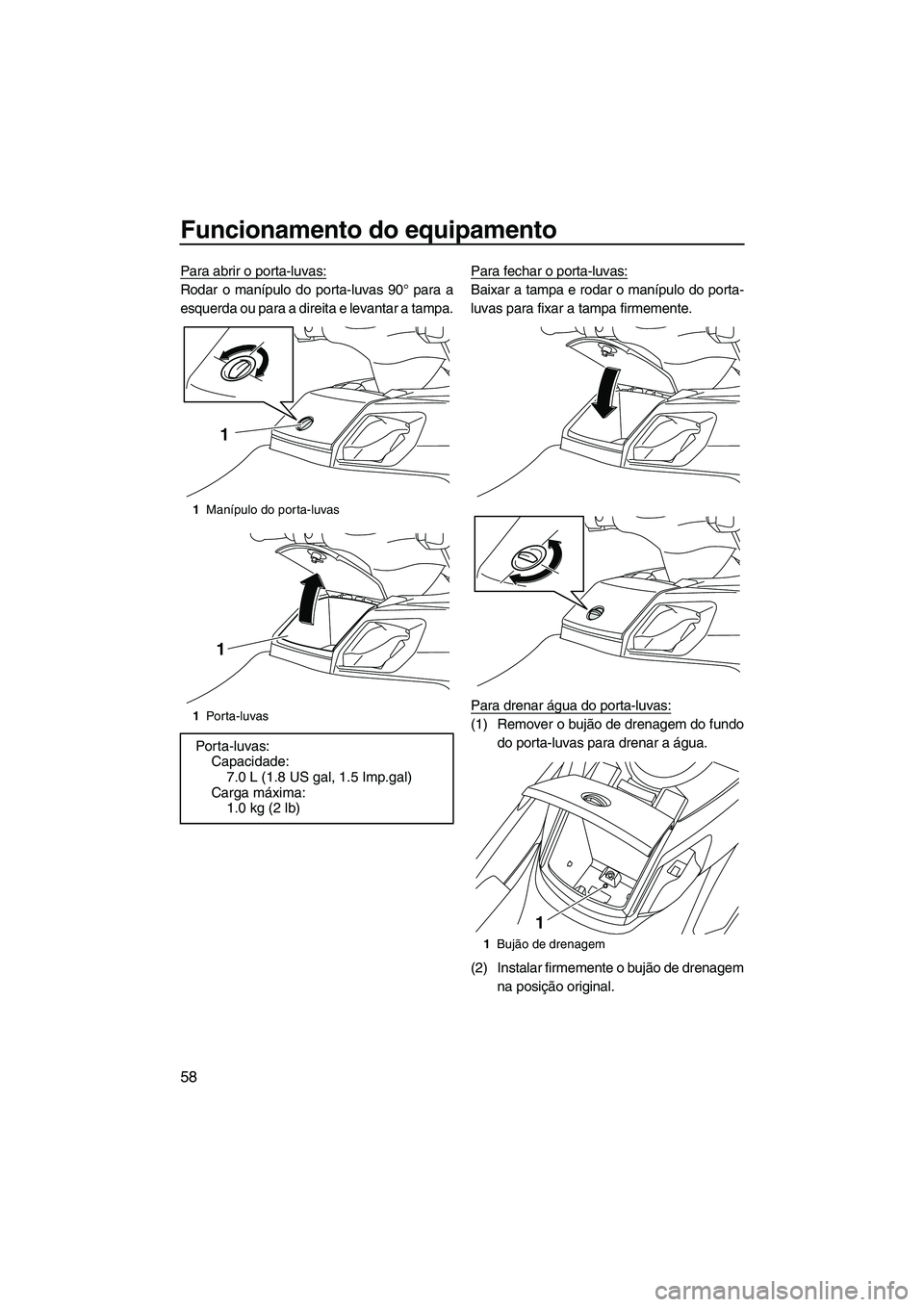

Funcionamento do equipamento
58
Para abrir o porta-luvas:
Rodar o manípulo do porta-luvas 90° para a
esquerda ou para a direita e levantar a tampa.Para fechar o porta-luvas:Baixar a tampa e rodar o manípulo do porta-
luvas para fixar a tampa firmemente.
Para drenar água do porta-luvas:
(1) Remover o bujão de drenagem do fundo
do porta-luvas para drenar a água.
(2) Instalar firmemente o bujão de drenagem na posição original.
1Manípulo do porta-luvas
1 Po r ta -l u va s
Por ta-luvas:
Capacidade:7.0 L (1.8 US gal, 1.5 Imp.gal)
Carga máxima: 1.0 kg (2 lb)
1
1
1Bujão de drenagem
1
UF2S71P0.book Page 58 Tuesday, August 21, 2012 8:47 AM

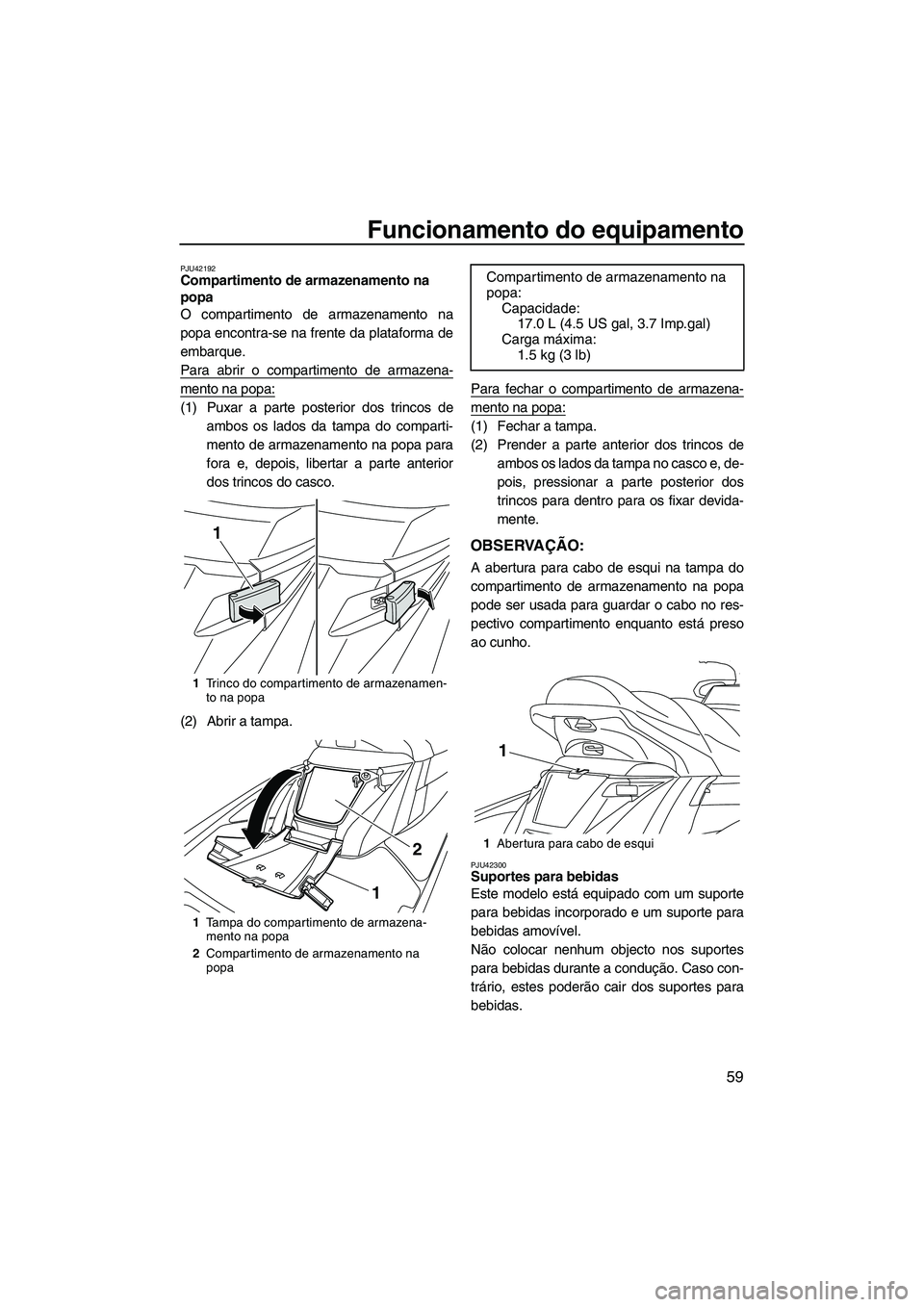

Funcionamento do equipamento
59
PJU42192Compartimento de armazenamento na
popa
O compartimento de armazenamento na
popa encontra-se na frente da plataforma de
embarque.
Para abrir o compartimento de armazena-
mento na popa:
(1) Puxar a parte posterior dos trincos deambos os lados da tampa do comparti-
mento de armazenamento na popa para
fora e, depois, libertar a parte anterior
dos trincos do casco.
(2) Abrir a tampa. Para fechar o compartimento de armazena-mento na popa:
(1) Fechar a tampa.
(2) Prender a parte anterior dos trincos de
ambos os lados da tampa no casco e, de-
pois, pressionar a parte posterior dos
trincos para dentro para os fixar devida-
mente.
OBSERVAÇÃO:
A abertura para cabo de esqui na tampa do
compartimento de armazenamento na popa
pode ser usada para guardar o cabo no res-
pectivo compartimento enquanto está preso
ao cunho.
PJU42300Suportes para bebidas
Este modelo está equipado com um suporte
para bebidas incorporado e um suporte para
bebidas amovível.
Não colocar nenhum objecto nos suportes
para bebidas durante a condução. Caso con-
trário, estes poderão ca ir dos suportes para
bebidas.
1 Trinco do compartimento de armazenamen-
to na popa
1 Tampa do compartimento de armazena-
mento na popa
2 Compartimento de armazenamento na
popa
1
2
1
Compartimento de armazenamento na
popa: Capacidade: 17.0 L (4.5 US gal, 3.7 Imp.gal)
Carga máxima:
1.5 kg (3 lb)
1Abertura para cabo de esqui
1
UF2S71P0.book Page 59 Tuesday, August 21, 2012 8:47 AM

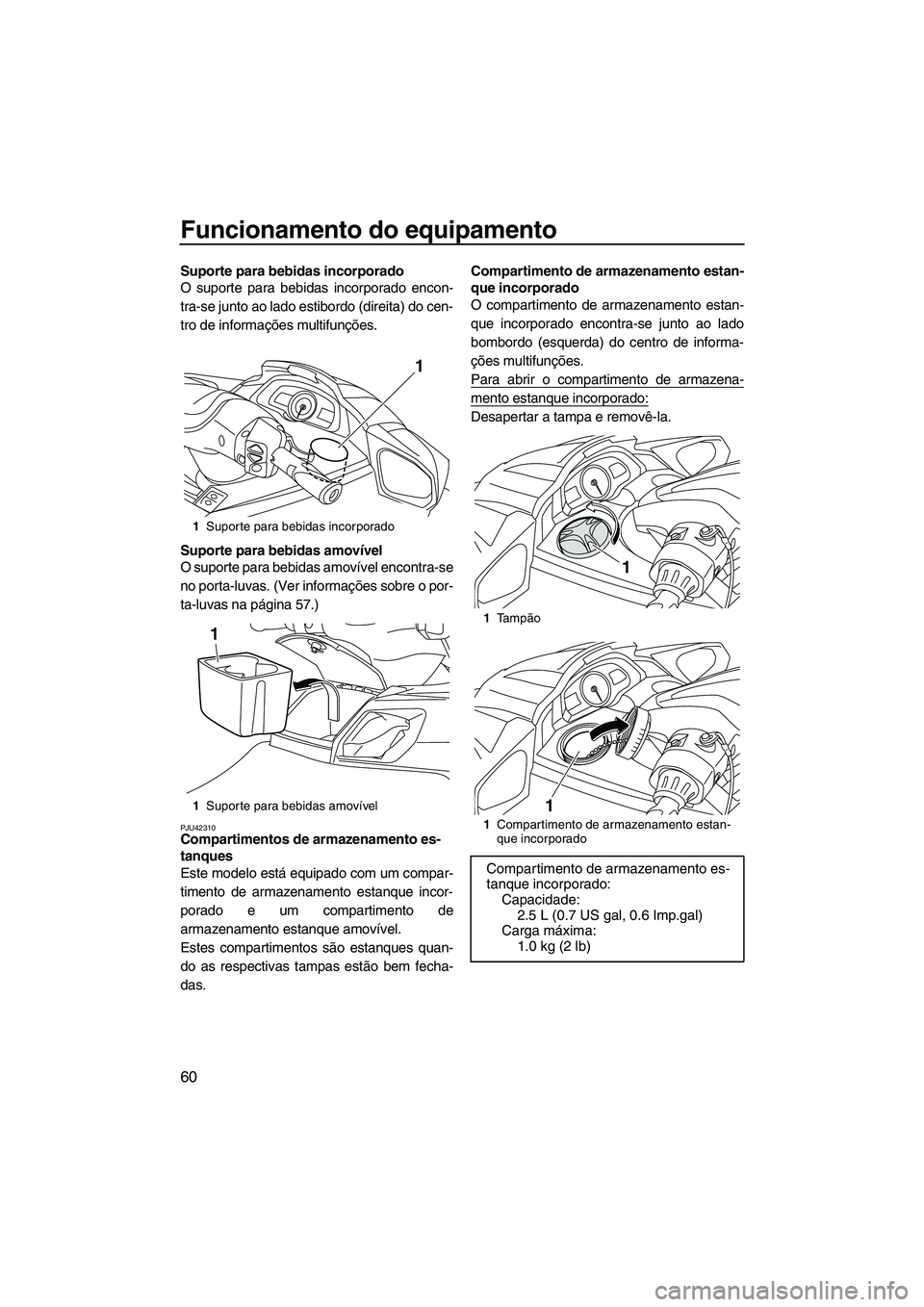

Funcionamento do equipamento
60
Suporte para bebidas incorporado
O suporte para bebidas incorporado encon-
tra-se junto ao lado estibordo (direita) do cen-
tro de informações multifunções.
Suporte para bebidas amovível
O suporte para bebidas amovível encontra-se
no porta-luvas. (Ver informações sobre o por-
ta-luvas na página 57.)
PJU42310Compartimentos de armazenamento es-
tanques
Este modelo está equipado com um compar-
timento de armazenamento estanque incor-
porado e um compartimento de
armazenamento estanque amovível.
Estes compartimentos são estanques quan-
do as respectivas tampas estão bem fecha-
das.Compartimento de armazenamento estan-
que incorporado
O compartimento de armazenamento estan-
que incorporado encontra-se junto ao lado
bombordo (esquerda) do centro de informa-
ções multifunções.
Para abrir o compartimento de armazena-
mento estanque incorporado:
Desapertar a tampa e removê-la.
1
Suporte para bebidas incorporado
1 Suporte para bebidas amovível
1
1
1Tampão
1 Compartimento de armazenamento estan-
que incorporado
Compartimento de armazenamento es-
tanque incorporado:
Capacidade: 2.5 L (0.7 US gal, 0.6 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
UF2S71P0.book Page 60 Tuesday, August 21, 2012 8:47 AM

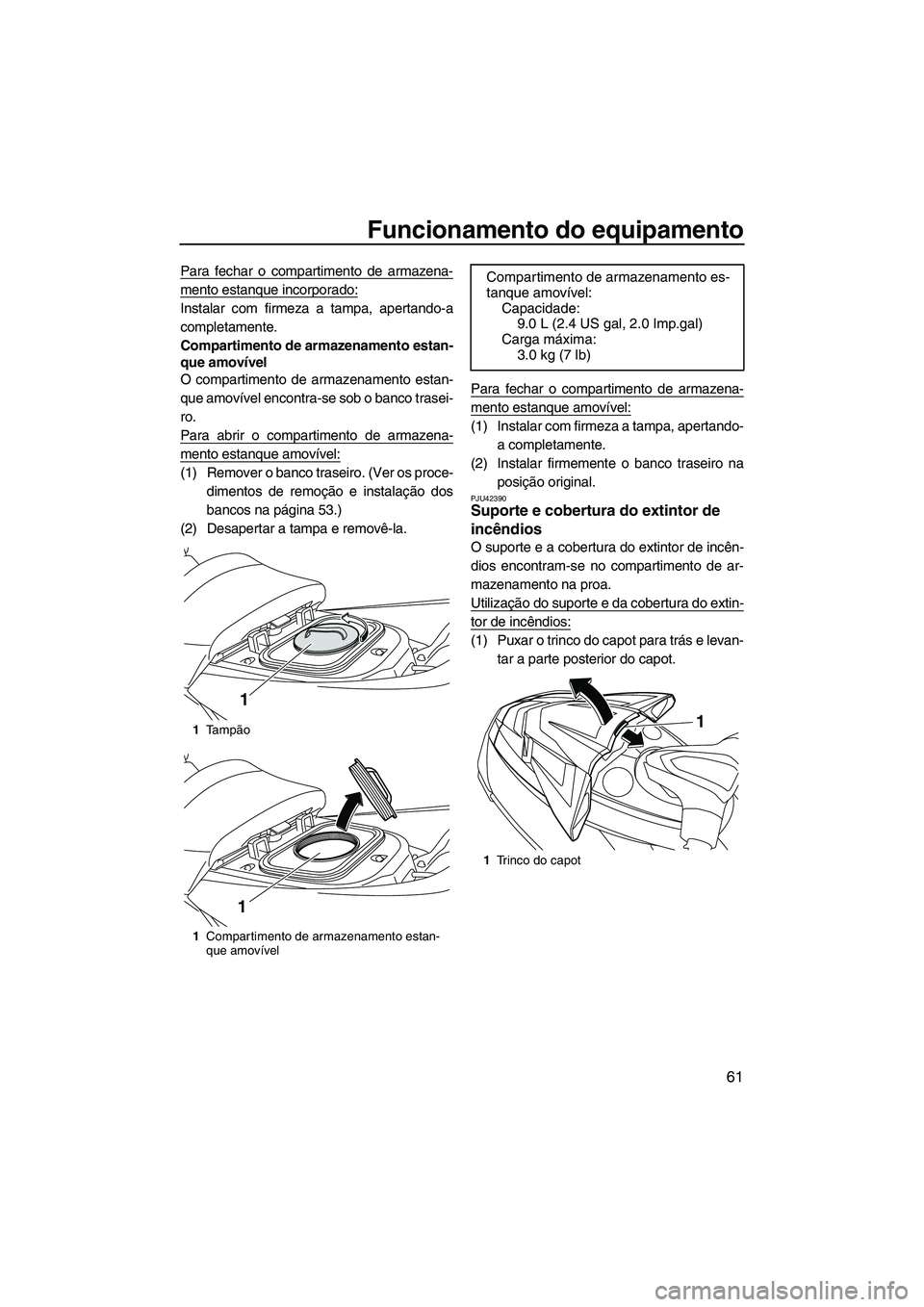

Funcionamento do equipamento
61
Para fechar o compartimento de armazena-
mento estanque incorporado:
Instalar com firmeza a tampa, apertando-a
completamente.
Compartimento de armazenamento estan-
que amovível
O compartimento de armazenamento estan-
que amovível encontra-se sob o banco trasei-
ro.
Para abrir o compartimento de armazena-
mento estanque amovível:
(1) Remover o banco traseiro. (Ver os proce-dimentos de remoção e instalação dos
bancos na página 53.)
(2) Desapertar a tampa e removê-la. Para fechar o compartimento de armazena-
mento estanque amovível:
(1) Instalar com firmeza a tampa, apertando-
a completamente.
(2) Instalar firmemente o banco traseiro na posição original.
PJU42390Suporte e cobertura do extintor de
incêndios
O suporte e a cobertura do extintor de incên-
dios encontram-se no compartimento de ar-
mazenamento na proa.
Utilização do suporte e da cobertura do extin-
tor de incêndios:
(1) Puxar o trinco do capot para trás e levan-tar a parte posterior do capot.
1Tampão
1 Compartimento de armazenamento estan-
que amovível
1
1
Compartimento de armazenamento es-
tanque amovível:
Capacidade: 9.0 L (2.4 US gal, 2.0 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1Trinco do capot
1
UF2S71P0.book Page 61 Tuesday, August 21, 2012 8:47 AM

Funcionamento do equipamento

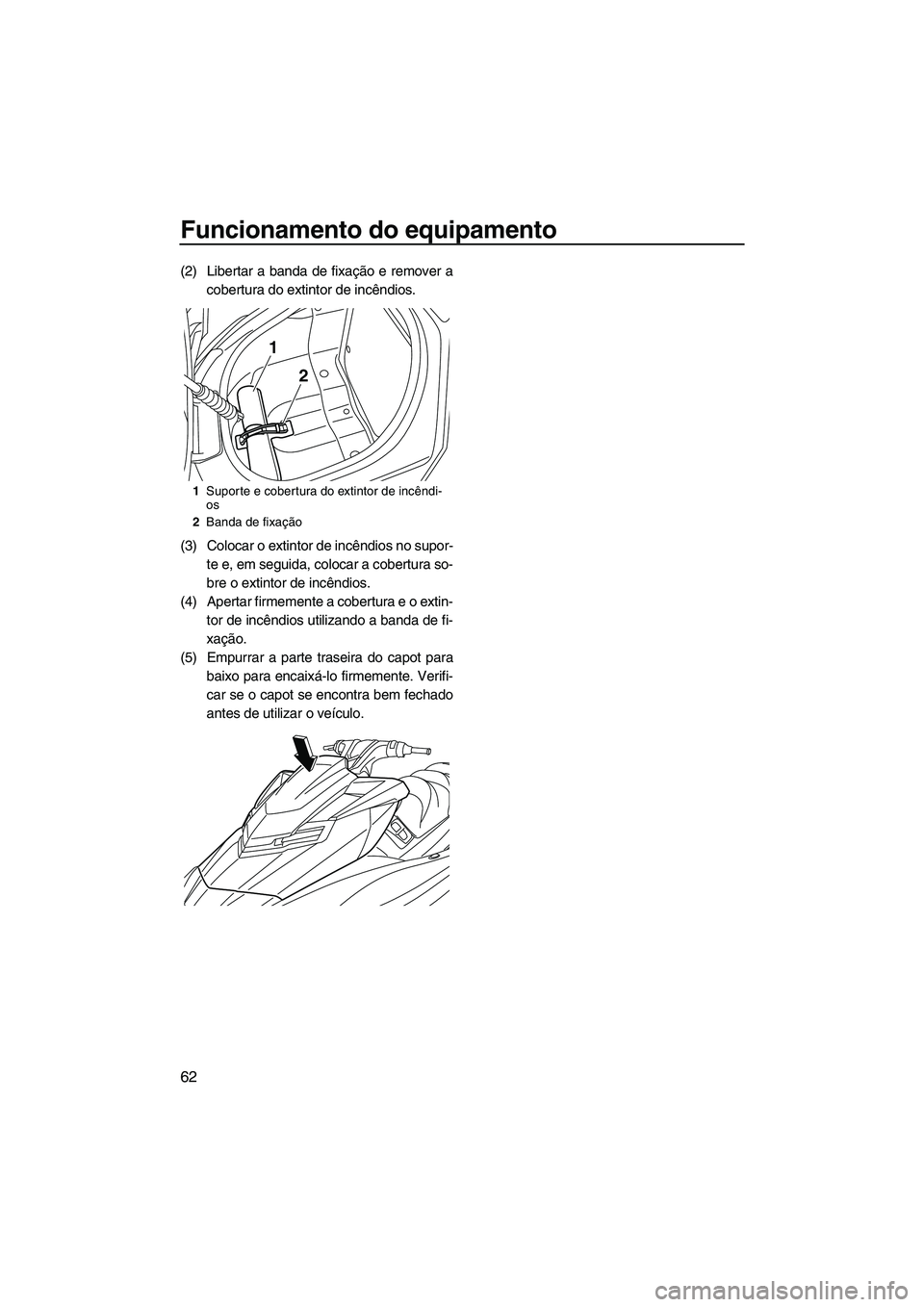

62
(2) Libertar a banda de fixação e remover acobertura do extintor de incêndios.
(3) Colocar o extintor de incêndios no supor- te e, em seguida, colocar a cobertura so-
bre o extintor de incêndios.
(4) Apertar firmemente a cobertura e o extin- tor de incêndios utilizando a banda de fi-
xação.
(5) Empurrar a parte traseira do capot para baixo para encaixá-lo firmemente. Verifi-
car se o capot se encontra bem fechado
antes de utilizar o veículo.
1Suporte e cobertura do extintor de incêndi-
os
2 Banda de fixação
1
2
UF2S71P0.book Page 62 Tuesday, August 21, 2012 8:47 AM
