Requisitos de operação e manuseamento
63
PJU31822

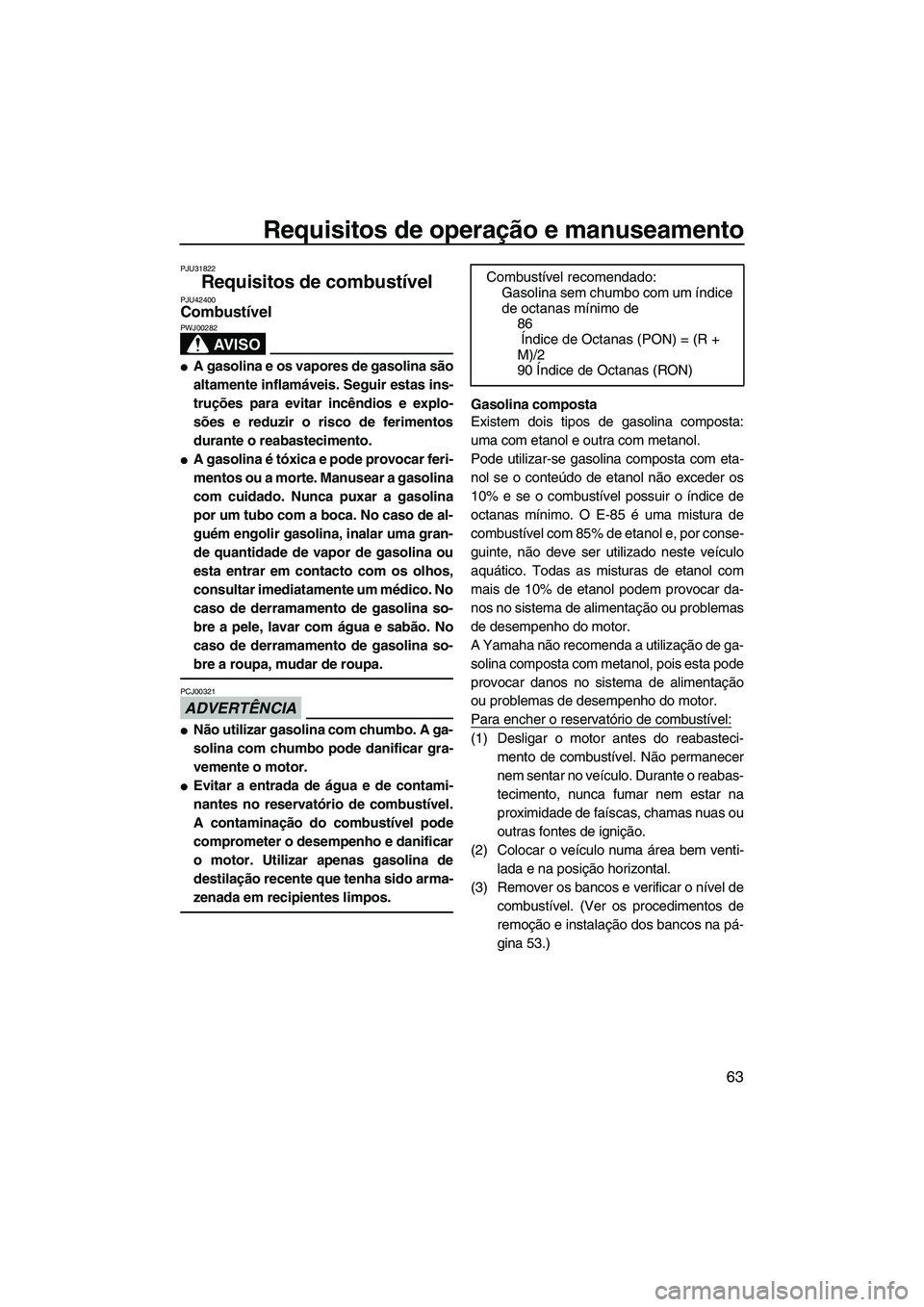

Requisitos de combustível PJU42400Combustível
AV I S O
PWJ00282
●A gasolina e os vapores de gasolina são
altamente inflamáveis. Seguir estas ins-
truções para evitar incêndios e explo-
sões e reduzir o risco de ferimentos
durante o reabastecimento.
●A gasolina é tóxica e pode provocar feri-
mentos ou a morte. Manusear a gasolina
com cuidado. Nunca puxar a gasolina
por um tubo com a boca. No caso de al-
guém engolir gasolina, inalar uma gran-
de quantidade de vapor de gasolina ou
esta entrar em contacto com os olhos,
consultar imediatamente um médico. No
caso de derramamento de gasolina so-
bre a pele, lavar com água e sabão. No
caso de derramamento de gasolina so-
bre a roupa, mudar de roupa.
ADVERTÊNCIA
PCJ00321
●Não utilizar gasolina com chumbo. A ga-
solina com chumbo pode danificar gra-
vemente o motor.
●Evitar a entrada de água e de contami-
nantes no reservatório de combustível.
A contaminação do combustível pode
comprometer o desempenho e danificar
o motor. Utilizar apenas gasolina de
destilação recente que tenha sido arma-
zenada em recipientes limpos.
Gasolina composta
Existem dois tipos de gasolina composta:
uma com etanol e outra com metanol.
Pode utilizar-se gasolina composta com eta-
nol se o conteúdo de etanol não exceder os
10% e se o combustível possuir o índice de
octanas mínimo. O E-85 é uma mistura de
combustível com 85% de etanol e, por conse-
guinte, não deve ser utilizado neste veículo
aquático. Todas as misturas de etanol com
mais de 10% de etanol podem provocar da-
nos no sistema de alimentação ou problemas
de desempenho do motor.
A Yamaha não recomenda a utilização de ga-
solina composta com metanol, pois esta pode
provocar danos no sistema de alimentação
ou problemas de desempenho do motor.
Para encher o reservatório de combustível:
(1) Desligar o motor antes do reabasteci-mento de combustível. Não permanecer
nem sentar no veículo. Durante o reabas-
tecimento, nunca fumar nem estar na
proximidade de faíscas, chamas nuas ou
outras fontes de ignição.
(2) Colocar o veículo numa área bem venti- lada e na posição horizontal.
(3) Remover os bancos e verificar o nível de combustível. (Ver os procedimentos de
remoção e instalação dos bancos na pá-
gina 53.)
Combustível recomendado:
Gasolina sem chumbo com um índice
de octanas mínimo de 86
Índice de Octanas (PON) = (R +
M)/2
90 Índice de Octanas (RON)
UF2S71P0.book Page 63 Tuesday, August 21, 2012 8:47 AM

Requisitos de operação e manuseamento
64

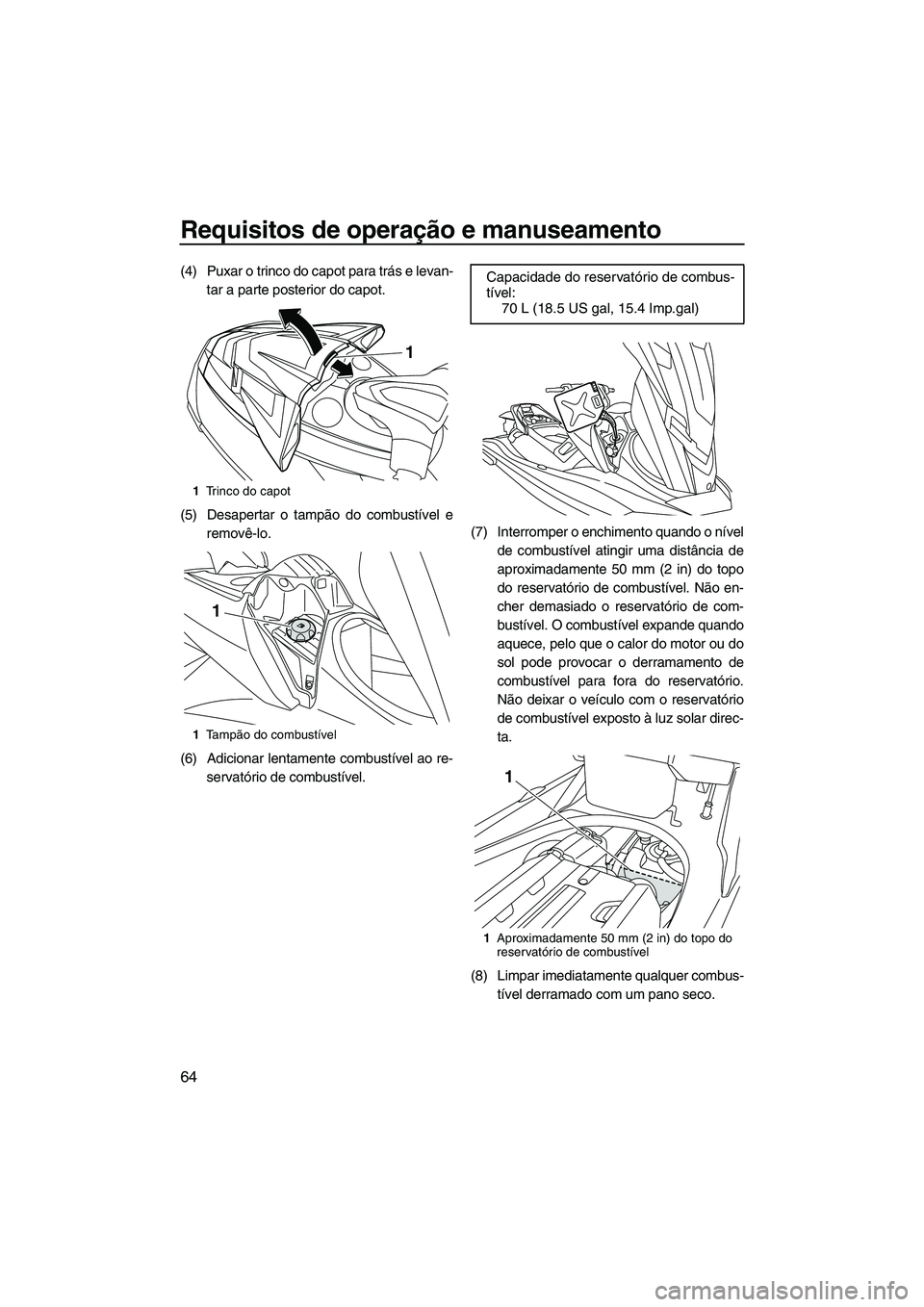

(4) Puxar o trinco do capot para trás e levan-tar a parte posterior do capot.
(5) Desapertar o tampão do combustível e removê-lo.
(6) Adicionar lentamente combustível ao re- servatório de combustível. (7) Interromper o enchimento quando o nível
de combustível atingir uma distância de
aproximadamente 50 mm (2 in) do topo
do reservatório de combustível. Não en-
cher demasiado o reservatório de com-
bustível. O combustível expande quando
aquece, pelo que o calor do motor ou do
sol pode provocar o derramamento de
combustível para fora do reservatório.
Não deixar o veículo com o reservatório
de combustível exposto à luz solar direc-
ta.
(8) Limpar imediatamente qualquer combus- tível derramado com um pano seco.
1Trinco do capot
1 Tampão do combustível
1
1
Capacidade do reservatório de combus-
tível:
70 L (18.5 US gal, 15.4 Imp.gal)
1 Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
1
UF2S71P0.book Page 64 Tuesday, August 21, 2012 8:47 AM

Requisitos de operação e manuseamento
65
(9) Instalar o tampão do combustível com fir-meza, apertando-o até se ouvir um esta-
lido.
(10) Empurrar a parte traseira do capot para baixo para encaixá-lo firmemente. Verifi-
car se o tampão do combustível e o capot
se encontram bem fechados antes de uti-
lizar o veículo.
(11) Instalar firmemente os bancos nas res- pectivas posições originais.PJU40290

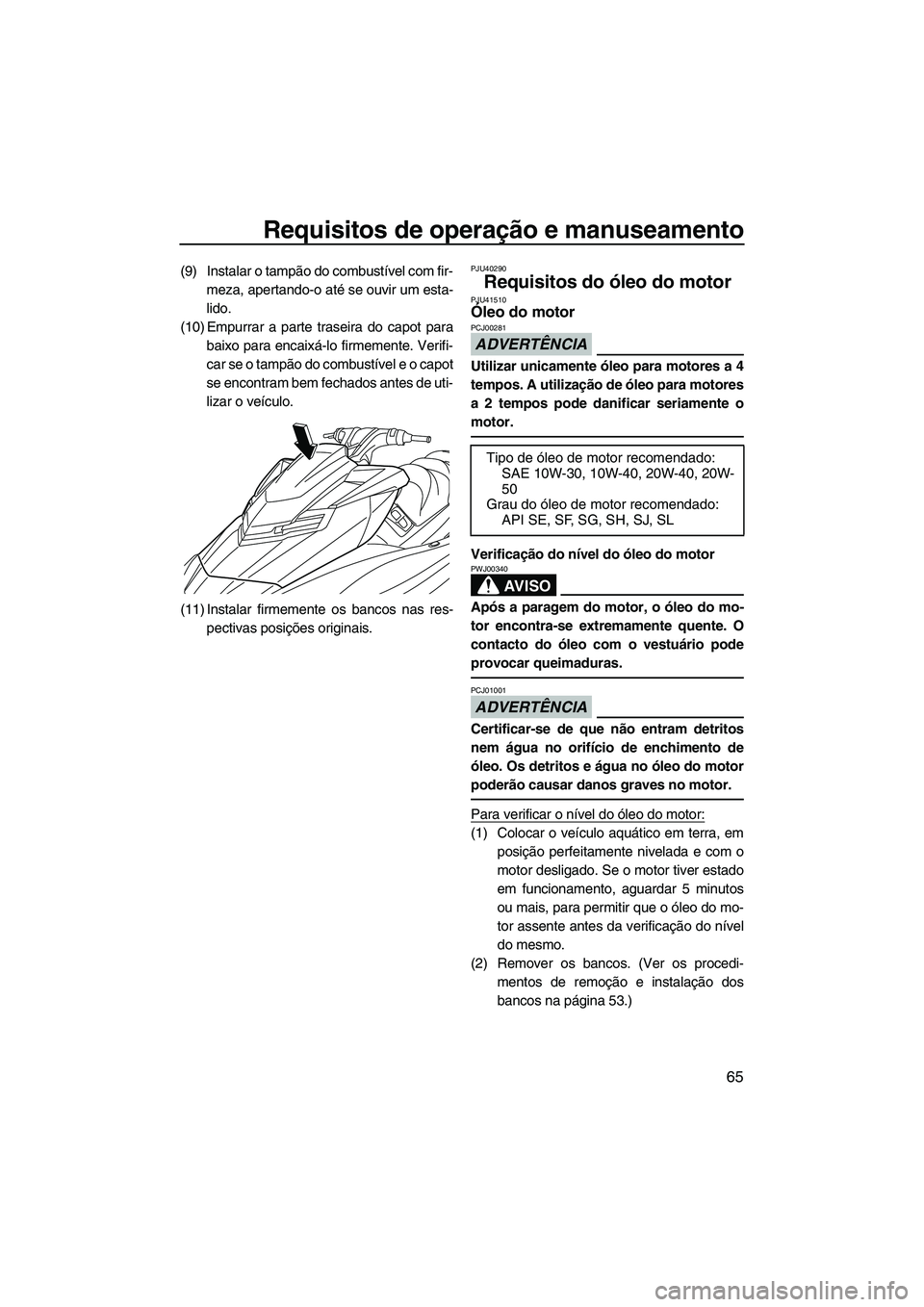

Requisitos do óleo do motor PJU41510Óleo do motor
ADVERTÊNCIA
PCJ00281
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
Verificação do nível do óleo do motor
AV I S O
PWJ00340
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ01001
Certificar-se de que não entram detritos
nem água no orifício de enchimento de
óleo. Os detritos e água no óleo do motor
poderão causar danos graves no motor.
Para verificar o nível do óleo do motor:
(1) Colocar o veículo aquático em terra, emposição perfeitamente nivelada e com o
motor desligado. Se o motor tiver estado
em funcionamento, aguardar 5 minutos
ou mais, para permitir que o óleo do mo-
tor assente antes da verificação do nível
do mesmo.
(2) Remover os bancos. (Ver os procedi- mentos de remoção e instalação dos
bancos na página 53.)
Tipo de óleo de motor recomendado:SAE 10W-30, 10W-40, 20W-40, 20W-
50
Grau do óleo de motor recomendado: API SE, SF, SG, SH, SJ, SL
UF2S71P0.book Page 65 Tuesday, August 21, 2012 8:47 AM

Requisitos de operação e manuseamento
66

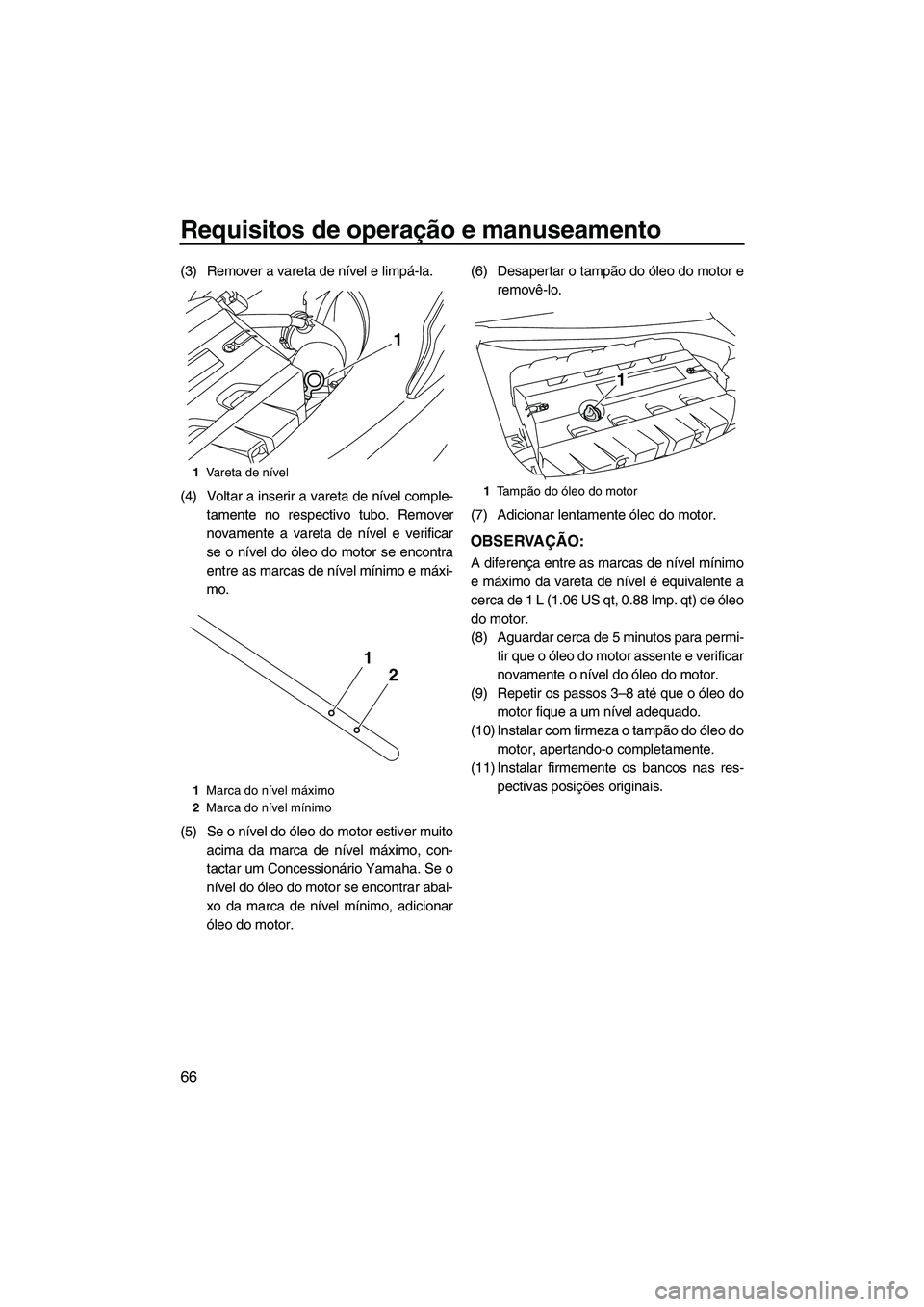

(3) Remover a vareta de nível e limpá-la.
(4) Voltar a inserir a vareta de nível comple-tamente no respectivo tubo. Remover
novamente a vareta de nível e verificar
se o nível do óleo do motor se encontra
entre as marcas de nível mínimo e máxi-
mo.
(5) Se o nível do óleo do motor estiver muito acima da marca de nível máximo, con-
tactar um Concessionário Yamaha. Se o
nível do óleo do motor se encontrar abai-
xo da marca de nível mínimo, adicionar
óleo do motor. (6) Desapertar o tampão do óleo do motor e
removê-lo.
(7) Adicionar lentamente óleo do motor.
OBSERVAÇÃO:
A diferença entre as marcas de nível mínimo
e máximo da vareta de nível é equivalente a
cerca de 1 L (1.06 US qt, 0.88 Imp. qt) de óleo
do motor.
(8) Aguardar cerca de 5 minutos para permi- tir que o óleo do motor assente e verificar
novamente o nível do óleo do motor.
(9) Repetir os passos 3–8 até que o óleo do motor fique a um nível adequado.
(10) Instalar com firmeza o tampão do óleo do motor, apertando-o completamente.
(11) Instalar firmemente os bancos nas res- pectivas posições originais.
1Vareta de nível
1 Marca do nível máximo
2 Marca do nível mínimo
1
2
1
1Tampão do óleo do motor
1
UF2S71P0.book Page 66 Tuesday, August 21, 2012 8:47 AM

Requisitos de operação e manuseamento
67
PJU40021
Drenagem da água do porão
ADVERTÊNCIA
PCJ01301
Não deixar o motor trabalhar à aceleração
máxima se houver bojo no compartimento
do motor. A água do porão pode saltar
para o motor, o que poderá resultar em da-
nos graves.

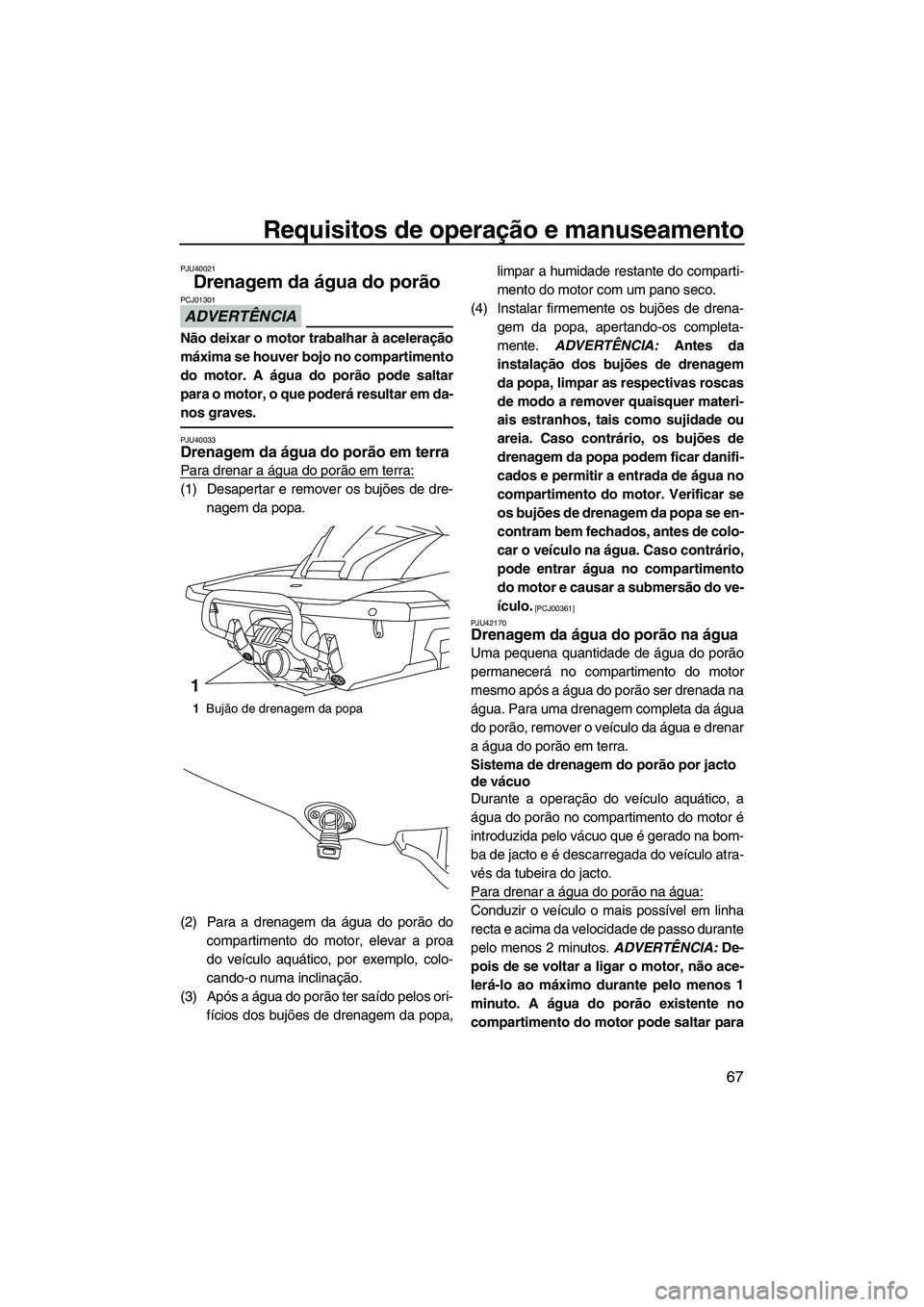

PJU40033Drenagem da água do porão em terra
Para drenar a água do porão em terra:
(1) Desapertar e remover os bujões de dre-nagem da popa.
(2) Para a drenagem da água do porão do compartimento do motor, elevar a proa
do veículo aquático, por exemplo, colo-
cando-o numa inclinação.
(3) Após a água do porão ter saído pelos ori- fícios dos bujões de drenagem da popa, limpar a humidade restante do comparti-
mento do motor com um pano seco.
(4) Instalar firmemente os bujões de drena- gem da popa, apertando-os completa-
mente. ADVERTÊNCIA: Antes da
instalação dos bujões de drenagem
da popa, limpar as respectivas roscas
de modo a remover quaisquer materi-
ais estranhos, tais como sujidade ou
areia. Caso contrário, os bujões de
drenagem da popa podem ficar danifi-
cados e permitir a entrada de água no
compartimento do motor. Verificar se
os bujões de drenagem da popa se en-
contram bem fechados, antes de colo-
car o veículo na água. Caso contrário,
pode entrar água no compartimento
do motor e causar a submersão do ve-
ículo.
[PCJ00361]
PJU42170
Drenagem da água do porão na água
Uma pequena quantidade de água do porão
permanecerá no compartimento do motor
mesmo após a água do porão ser drenada na
água. Para uma drenagem completa da água
do porão, remover o veículo da água e drenar
a água do porão em terra.
Sistema de drenagem do porão por jacto
de vácuo
Durante a operação do veículo aquático, a
água do porão no compartimento do motor é
introduzida pelo vácuo que é gerado na bom-
ba de jacto e é descarregada do veículo atra-
vés da tubeira do jacto.
Para drenar a água do porão na água:
Conduzir o veículo o mais possível em linha
recta e acima da velocidade de passo durante
pelo menos 2 minutos. ADVERTÊNCIA: De-
pois de se voltar a ligar o motor, não ace-
lerá-lo ao máximo durante pelo menos 1
minuto. A água do porão existente no
compartimento do motor pode saltar para
1 Bujão de drenagem da popa
1
UF2S71P0.book Page 67 Tuesday, August 21, 2012 8:47 AM

Requisitos de operação e manuseamento
68
o motor, o que poderá resultar em danos
graves.
[PCJ00553]
Sistema eléctrico de drenagem do porão
A água do porão no compartimento do motor
é introduzida pelo funcionamento da bomba
eléctrica do porão e é descarregada do veícu-
lo.
Para drenar a água do porão:
Ligar o motor para accionar a bomba eléctrica
do porão.
OBSERVAÇÃO:
A bomba eléctrica do porão continua a funci-
onar durante um curto período de tempo de-
pois de se desligar o motor.
PJU42430
Transporte num reboque
Ao transportar o veículo num reboque, fixar
as amarrações ao reboque através do olhal
da proa e dos olhais da popa.
ADVERTÊNCIA: Para fixar o veículo aquá-
tico ao reboque, não atar os cabos de
amarração a outra parte do veículo aquáti-
co que não seja o olhal da proa e os olhais
da popa. Caso contrário, poderá danificar
o veículo aquático. Proteger os cabos de
amarração com toalhas ou panos nos
pontos de contacto com o corpo do veícu-
lo, de modo a evitar riscos e outros danos.
Não transportar o veículo aquático com a
alavanca do selector do sentido de mar-
cha na posição de marcha à ré ou de pon-
to-morto. Caso contrário, o deflector de
marcha à ré pode atingir um obstáculo, o
que pode provocar danos.
[PCJ01370]
UF2S71P0.book Page 68 Tuesday, August 21, 2012 8:47 AM

Operação pela primeira vez
69
PJU36665

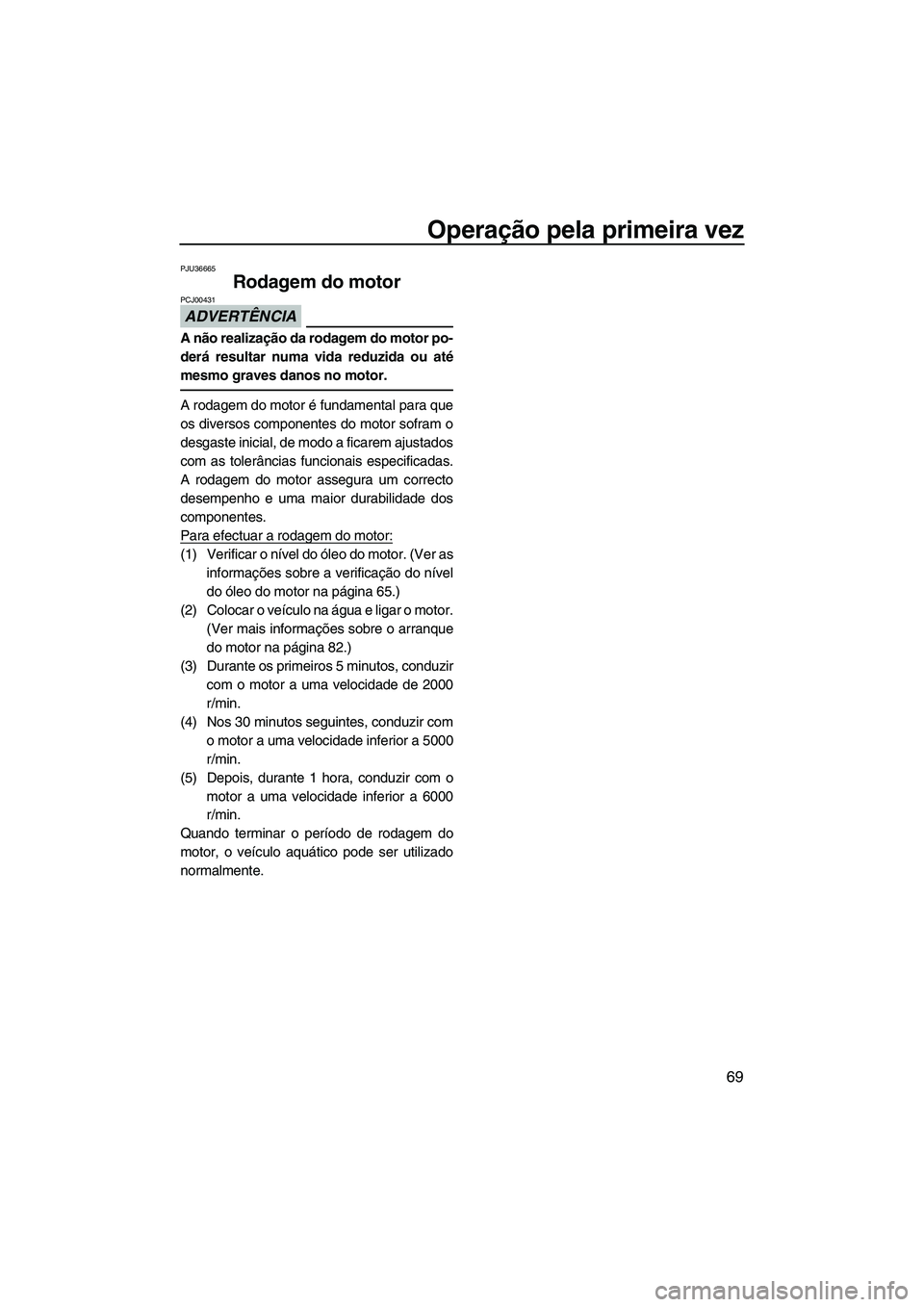

Rodagem do motor
ADVERTÊNCIA
PCJ00431
A não realização da rodagem do motor po-
derá resultar numa vida reduzida ou até
mesmo graves danos no motor.
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o
desgaste inicial, de modo a ficarem ajustados
com as tolerâncias funcionais especificadas.
A rodagem do motor assegura um correcto
desempenho e uma maior durabilidade dos
componentes.
Para efectuar a rodagem do motor:
(1) Verificar o nível do óleo do motor. (Ver asinformações sobre a verificação do nível
do óleo do motor na página 65.)
(2) Colocar o veículo na água e ligar o motor. (Ver mais informações sobre o arranque
do motor na página 82.)
(3) Durante os primeiros 5 minutos, conduzir com o motor a uma velocidade de 2000
r/min.
(4) Nos 30 minutos seguintes, conduzir com o motor a uma velocidade inferior a 5000
r/min.
(5) Depois, durante 1 hora, conduzir com o motor a uma velocidade inferior a 6000
r/min.
Quando terminar o período de rodagem do
motor, o veículo aquático pode ser utilizado
normalmente.
UF2S71P0.book Page 69 Tuesday, August 21, 2012 8:47 AM

Verificações pré-operação
70

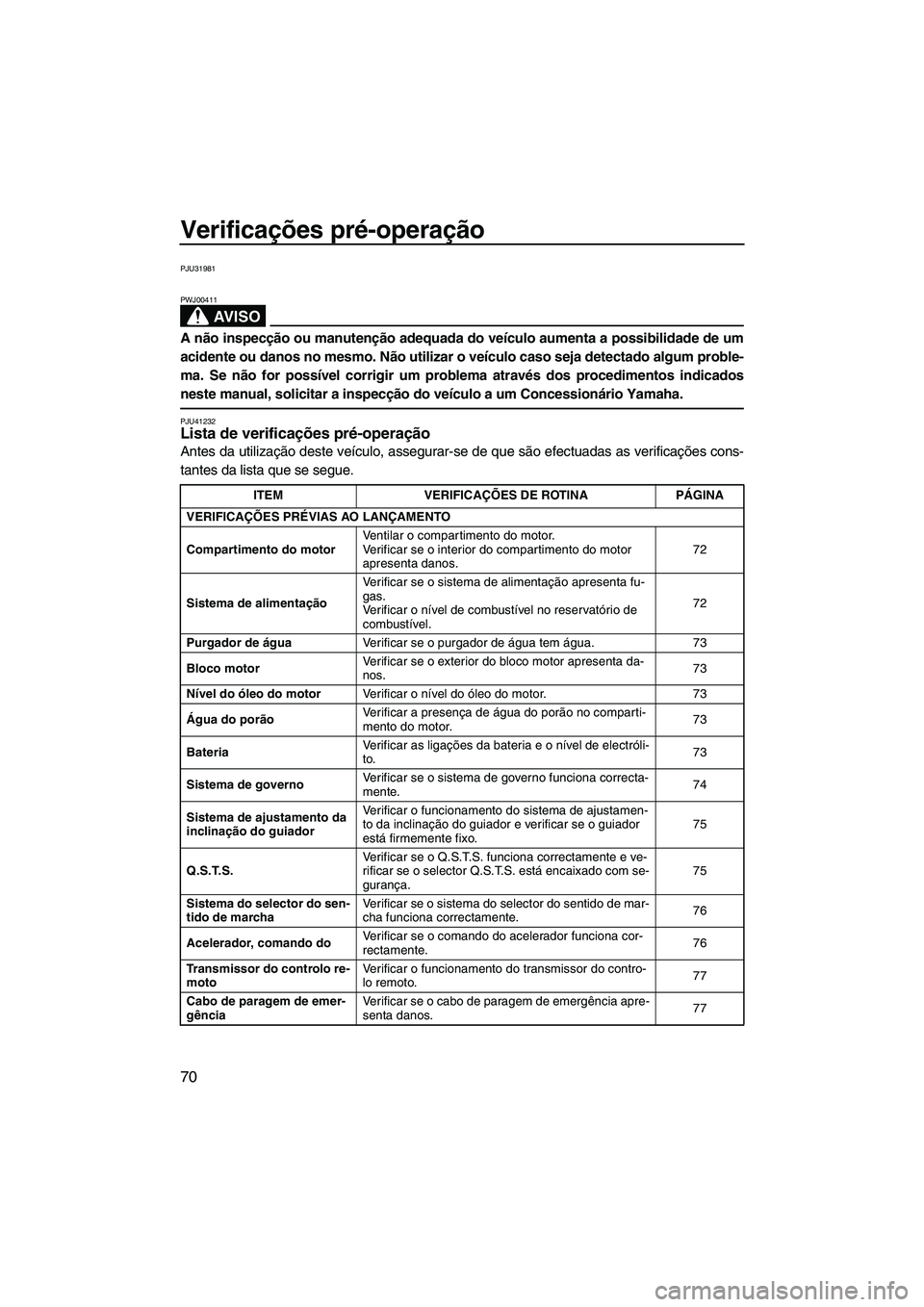

PJU31981
AV I S O
PWJ00411
A não inspecção ou manutenção adequada do veículo aumenta a possibilidade de um
acidente ou danos no mesmo. Não utilizar o veículo caso seja detectado algum proble-
ma. Se não for possível corrigir um problema através dos procedimentos indicados
neste manual, solicitar a inspecção do veículo a um Concessionário Yamaha.
PJU41232Lista de verificações pré-operação
Antes da utilização deste veículo, assegurar-se de que são efectuadas as verificações cons-
tantes da lista que se segue.
ITEMVERIFICAÇÕES DE ROTINA PÁGINA
VERIFICAÇÕES PRÉVIAS AO LANÇAMENTO
Compartimento do motor Ventilar o compartimento do motor.
Verificar se o interior do compartimento do motor
apresenta danos. 72
Sistema de alimentação Verificar se o sistema de alimentação apresenta fu-
gas.
Verificar o nível de combustível no reservatório de
combustível.
72
Purgador de água Verificar se o purgador de água tem água. 73
Bloco motor Verificar se o exterior do bloco motor apresenta da-
nos.
73
Nível do óleo do motor Verificar o nível do óleo do motor. 73
Água do porão Verificar a presença de água do porão no comparti-
mento do motor.
73
Bateria Verificar as ligações da bateria e o nível de electróli-
to.
73
Sistema de governo Verificar se o sistema de governo funciona correcta-
mente.
74
Sistema de ajustamento da
inclinação do guiador Verificar o funcionamento do sistema de ajustamen-
to da inclinação do guiador e verificar se o guiador
está firmemente fixo.
75
Q.S.T.S. Verificar se o Q.S.T.S. funciona correctamente e ve-
rificar se o selector Q.S.T.S. está encaixado com se-
gurança. 75
Sistema do selector do sen-
tido de marcha Verificar se o sistema do selector do sentido de mar-
cha funciona correctamente.
76
Acelerador, comando do Verificar se o comando do acelerador funciona cor-
rectamente.
76
Transmissor do controlo re-
moto Verificar o funcionamento do transmissor do contro-
lo remoto.
77
Cabo de paragem de emer-
gência Verificar se o cabo de paragem de emergência apre-
senta danos.
77
UF2S71P0.book Page 70 Tuesday, August 21, 2012 8:47 AM

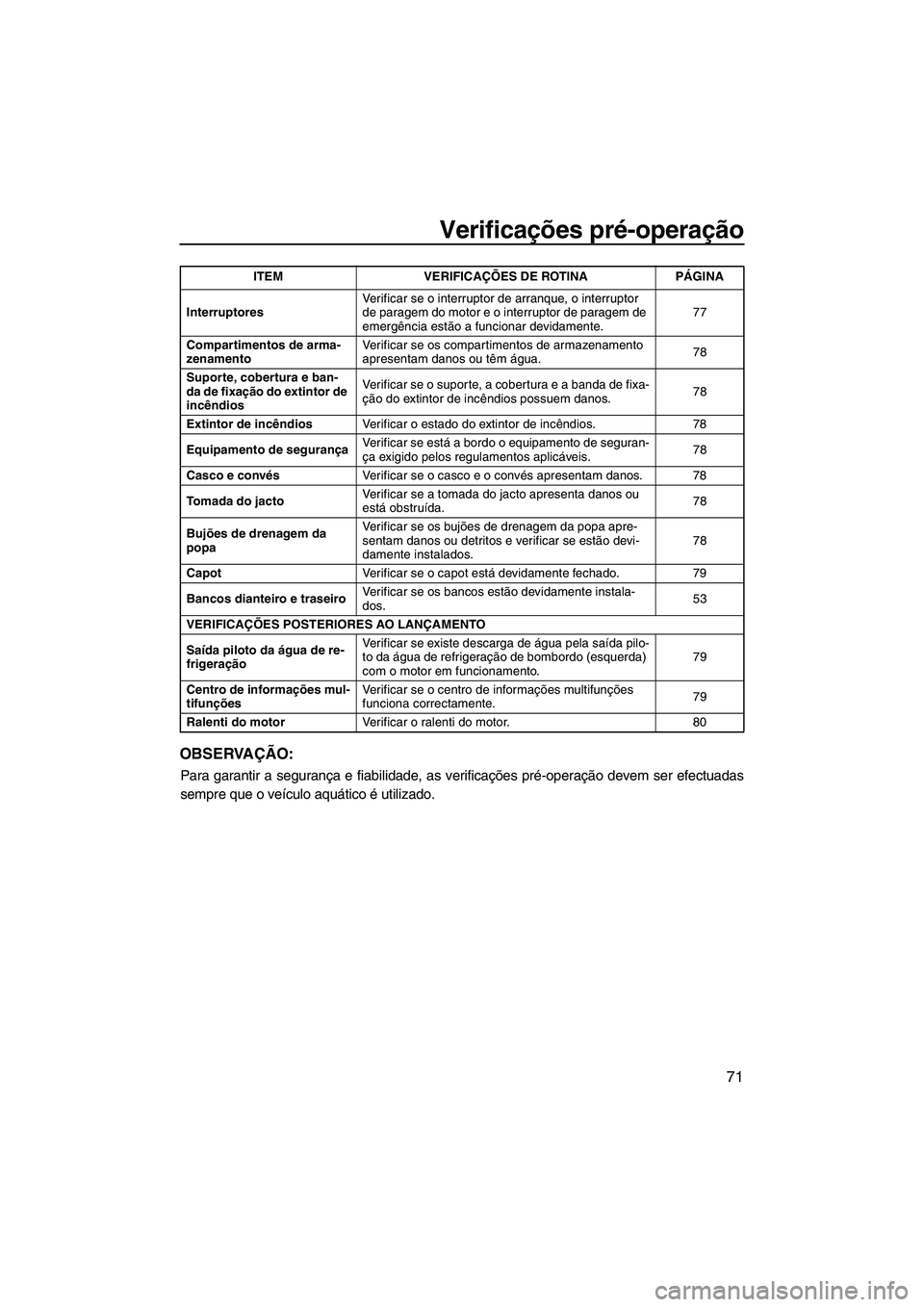

Verificações pré-operação
71
OBSERVAÇÃO:
Para garantir a segurança e fiabilidade, as verificações pré-operação devem ser efectuadas
sempre que o veículo aquático é utilizado.
InterruptoresVerificar se o interruptor de arranque, o interruptor
de paragem do motor e o interruptor de paragem de
emergência estão a funcionar devidamente. 77
Compartimentos de arma-
zenamento Verificar se os compartimentos de armazenamento
apresentam danos ou têm água.
78
Suporte, cobertura e ban-
da de fixação do extintor de
incêndios Verificar se o suporte, a cobertura e a banda de fixa-
ção do extintor de incêndios possuem danos.
78
Extintor de incêndios Verificar o estado do extintor de incêndios. 78
Equipamento de segurança Verificar se está a bordo o equipamento de seguran-
ça exigido pelos regulamentos aplicáveis.
78
Casco e convés Verificar se o casco e o convés apresentam danos. 78
To m a d a d o j a c t o Verificar se a tomada do jacto apresenta danos ou
está obstruída.
78
Bujões de drenagem da
popa Verificar se os bujões de drenagem da popa apre-
sentam danos ou detritos e verificar se estão devi-
damente instalados.
78
Capot Verificar se o capot está devidamente fechado. 79
Bancos dianteiro e traseiro Verificar se os bancos estão devidamente instala-
dos.
53
VERIFICAÇÕES POSTERIORES AO LANÇAMENTO
Saída piloto da água de re-
frigeração Verificar se existe descarga de água pela saída pilo-
to da água de refrigeração de bombordo (esquerda)
com o motor em funcionamento.
79
Centro de informações mul-
tifunções Verificar se o centro de informações multifunções
funciona correctamente.
79
Ralenti do motor Verificar o ralenti do motor. 80
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
UF2S71P0.book Page 71 Tuesday, August 21, 2012 8:47 AM

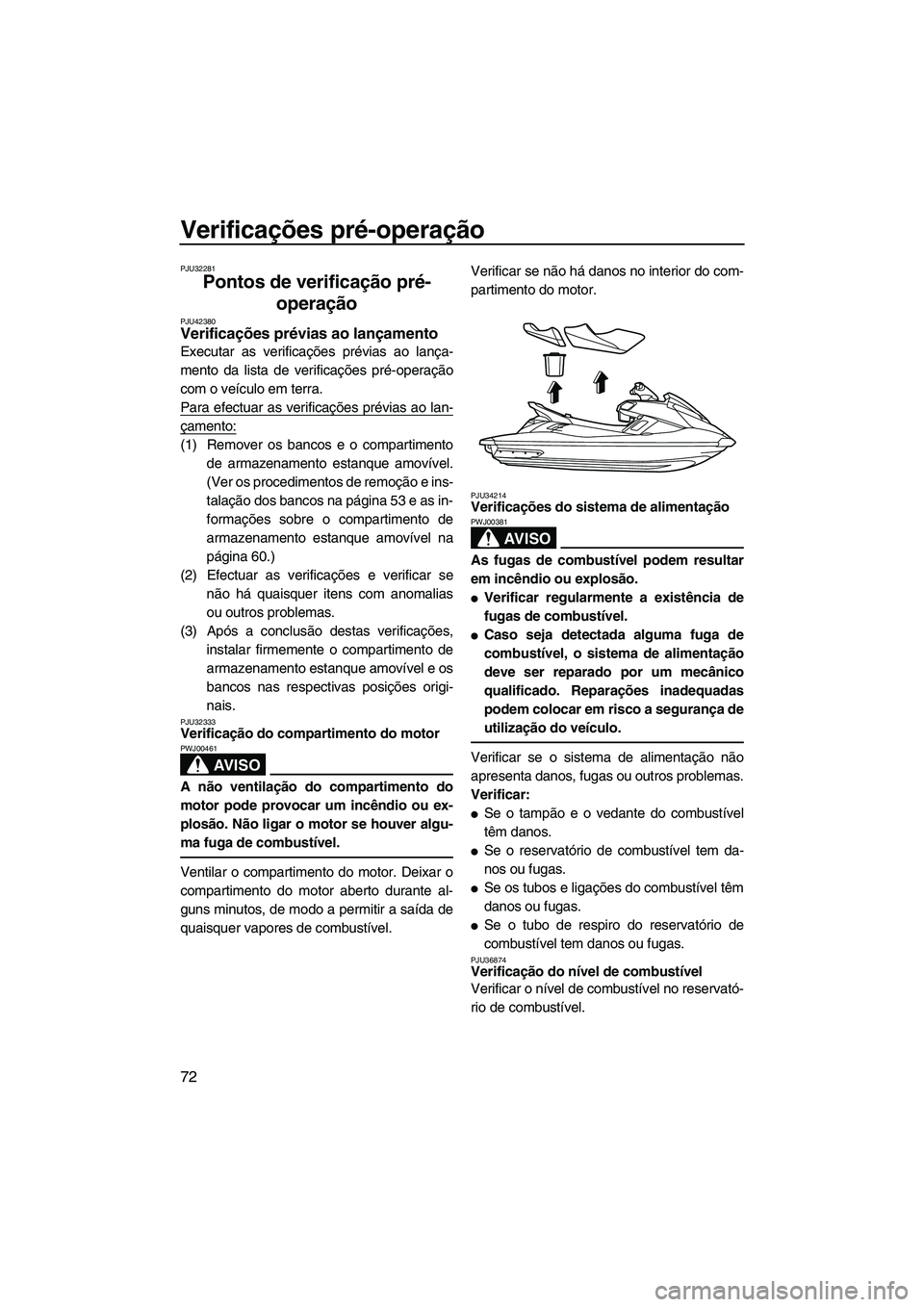

Verificações pré-operação
72
PJU32281
Pontos de verificação pré-operação
PJU42380Verificações prévias ao lançamento
Executar as verificações prévias ao lança-
mento da lista de verificações pré-operação
com o veículo em terra.
Para efectuar as verificações prévias ao lan-
çamento:
(1) Remover os bancos e o compartimento
de armazenamento estanque amovível.
(Ver os procedimentos de remoção e ins-
talação dos bancos na página 53 e as in-
formações sobre o compartimento de
armazenamento estanque amovível na
página 60.)
(2) Efectuar as verificações e verificar se não há quaisquer itens com anomalias
ou outros problemas.
(3) Após a conclusão destas verificações, instalar firmemente o compartimento de
armazenamento estanque amovível e os
bancos nas respectivas posições origi-
nais.
PJU32333Verificação do compartimento do motor
AV I S O
PWJ00461
A não ventilação do compartimento do
motor pode provocar um incêndio ou ex-
plosão. Não ligar o motor se houver algu-
ma fuga de combustível.
Ventilar o compartimento do motor. Deixar o
compartimento do motor aberto durante al-
guns minutos, de modo a permitir a saída de
quaisquer vapores de combustível. Verificar se não há danos no interior do com-
partimento do motor.
PJU34214Verificações do sistema de alimentação
AV I S O
PWJ00381
As fugas de combustível podem resultar
em incêndio ou explosão.
●Verificar regularmente a existência de
fugas de combustível.
●Caso seja detectada alguma fuga de
combustível, o sistema de alimentação
deve ser reparado por um mecânico
qualificado. Reparações inadequadas
podem colocar em risco a segurança de
utilização do veículo.
Verificar se o sistema de alimentação não
apresenta danos, fugas ou outros problemas.
Verificar:
●Se o tampão e o vedante do combustível
têm danos.
●Se o reservatório de combustível tem da-
nos ou fugas.
●Se os tubos e ligações do combustível têm
danos ou fugas.
●Se o tubo de respiro do reservatório de
combustível tem danos ou fugas.
PJU36874Verificação do nível de combustível
Verificar o nível de combustível no reservató-
rio de combustível.
UF2S71P0.book Page 72 Tuesday, August 21, 2012 8:47 AM
