YAMAHA FX HO CRUISER 2019 Manual de utilização (in Portuguese)

Verificações pré-operação
73
Adicionar combustível se for necessário. (Ver
as informações sobre o enchimento do reser-
vatório de combustível na página 63.)
PJU32424Verificação do purgador de água
Verificar se não há água acumulada no pur-
gador de água. Se houver água acumulada
no purgador de água, drená-la. (Ver as infor-
mações sobre a drenagem do purgador de
água na página 30.)
PJU40182Verificação do bloco motor
Verificar se o exterior do bloco motor apre-
senta danos ou outros problemas.
PJU36886Verificação do nível do óleo do motor
Certificar-se de que o nível do óleo do motor
se encontra entre as marcas de nível mínimo
e máximo da vareta de nível. (Ver as informa-ções sobre a verificação do nível do óleo do
motor na página 65.)PJU32456Verificação da água do porão
Verificar se não há água do porão acumulada
no compartimento do motor. Se houver água
do porão acumulada no compartimento do
motor, drená-la. (Ver as informações sobre a
drenagem da água do porão na página 67.)
PJU32485Verificações da bateria
Verificar se os terminais da bateria e o tubo
de respiro não estão danificados e se os ca-
bos da bateria e o tubo de respiro estão de-
vidamente ligados. AVISO! Se o tubo de
respiro estiver danificado, obstruído ou
1Purgador de água
11Va ret a de n í v el
1Marca do nível máximo
2Marca do nível mínimo
1
1
2
UF3V70P0.book Page 73 Tuesday, August 28, 2018 9:09 AM

Verificações pré-operação
74
não estiver devidamente ligado, pode
ocorrer um incêndio ou explosão.
[PWJ00452]
Verificar se o nível de eletrólito se encontra
entre as marcas de nível mínimo e máximo.
AVISO! Não operar o veículo com a bateria
sem carga suficiente para o arranque do
motor ou se apresentar sinais de falta de
corrente. A perda da corrente da bateria
pode deixar os ocupantes do veículo em
situação delicada, em locais afastados de
terra.
[PWJ01241]
Certificar-se de que a bateria se encontra
bem fixa no compartimento.
PJU32614Verificações do sistema de governo
Virar o guiador para a esquerda e para a di-
reita várias vezes para verificar se a desloca-
ção é suave e sem obstruções na totalidade
do percurso e se a folga não é excessiva.
Virar totalmente o guiador para a esquerda e
para a direita para verificar se a tubeira do
jato se move quando o guiador é virado e se
não há diferença entre as posições da tubeira
1Terminal negativo (–) da bateria: cabo preto
2Terminal positivo (+) da bateria: cabo ver-
melho
3Tubo de respiro
1Marca do nível máximo
2Marca do nível mínimo
1
32
UF3V70P0.book Page 74 Tuesday, August 28, 2018 9:09 AM

Verificações pré-operação
75
do jato quando está totalmente virada para a
esquerda ou para a direita.
PJU40363Verificações do sistema de ajustamento
da inclinação do guiador
Operar o sistema de ajustamento da inclina-
ção do guiador várias vezes para verificar se
a operação é suave na totalidade do percur-
so. Além disso, verificar se o guiador está fir-
memente fixo. (Ver os procedimentos defuncionamento do sistema de ajustamento
da inclinação do guiador na página 29.)
PJU43213Verificações do comando RiDE
Operar o comando RiDE várias vezes para
verificar se a operação é suave na totalidade
do percurso. Além disso, verificar se o co-
mando RiDE regressa automaticamente à
posição totalmente fechada quando é liber-
tado.
PJU42181Verificações do comando do acelerador
Operar o comando do acelerador várias ve-
zes para verificar se a operação é suave na
totalidade do percurso. Além disso, verificar
se o comando do acelerador regressa auto- Diferença entre as posições da tubeira
do jato quando totalmente virada (dis-
tâncias A e B):
5 mm (0.20 in) no máximo
UF3V70P0.book Page 75 Tuesday, August 28, 2018 9:09 AM

Verificações pré-operação
76
maticamente à posição totalmente fechada
(ralenti) quando é libertado.
PJU45350Verificação do Sistema de Segurança
Yamaha
Certifique-se de que o Sistema de Segurança
Yamaha funciona corretamente. (Ver os pro-
cedimentos das definições do Sistema de
Segurança Yamaha na página 26.)
PJU32664Verificação do cabo de paragem de emer-
gência
Verificar se o cabo de paragem de emergên-
cia não está danificado. Substituir o cabo se
estiver danificado. AVISO! Nunca tentar re-
parar ou emendar o cabo de paragem de
emergência. O cabo de paragem de emer-
gência pode não fazer atuar a chave de
segurança quando o operador cair à água,
permitindo que o veículo continue a fun-
cionar e a ocorrência de um acidente.
[PWJ01221]PJU32676
Verificação dos interruptores
ADVERTÊNCIA
PCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;
caso contrário, o motor pode sobreaque-
cer.
Verificar se o interruptor de arranque, o inter-
ruptor de paragem do motor e o interruptor
de paragem de emergência estão a funcionar
corretamente. (Ver informações sobre a utili-
zação de cada interruptor nas páginas 27 a
27.)
Para verificar o funcionamento dos interrup-
tores:
(1) Se o modo de bloqueio estiver selecio-
nado para a definição do Sistema de Se-
gurança Yamaha, selecionar o modo de
desbloqueio. (Ver os procedimentos das
definições do Sistema de Segurança
Yamaha na página 26.)
(2) Premir o interruptor de arranque para
testar o acionamento do motor.
1Chave de segurança
2Interruptor de paragem de emergência
3Interruptor de arranque
4Interruptor de paragem do motor
5Cabo de paragem de emergência
12 3
5 4
UF3V70P0.book Page 76 Tuesday, August 28, 2018 9:09 AM

Verificações pré-operação
77
(3) Depois de o motor arrancar, premir o in-
terruptor de paragem do motor para ve-
rificar se o motor para imediatamente.
(4) Voltar a ligar o motor, puxar o cabo de
paragem de emergência para remover a
chave de segurança do interruptor de
paragem de emergência, de modo a ve-
rificar se o motor para imediatamente.
PJU45370Verificação do sistema de caimento elétri-
co
Ligue o centro de informações multifunções
e, em seguida, prima os interruptores
“TRIM/T.D.E.”. Verifique se a tubeira do jato
se movimenta corretamente para cima e para
baixo e se o indicador da definição de cai-
mento e o nível da definição apresentado
mudam conforme prime os interruptores.
(Consultar a página 44 para mais informa-
ções sobre como ligar o centro de informa-
ções multifunções sem ligar o motor e a
página 35 para obter informações sobre o
sistema de caimento elétrico.)
PJU40102Verificações do compartimento de arma-
zenamento
Certificar-se de que os compartimento de ar-
mazenamento não estão danificados e de
que não há água acumulada nos comparti-
mentos. (Ver informações sobre os comparti-
mentos de armazenamento na página 57.)
PJU41082Verificações do suporte, da cobertura e da
banda de fixação do extintor de incêndios
Verificar se o suporte, a cobertura e a banda
de fixação do extintor de incêndios não se
encontram danificados e se a cobertura está
bem fixa pela banda no respetivo lugar. (Ver
informações sobre o suporte, a cobertura e a
banda de fixação do extintor de incêndios na
página 61.)
PJU32544Verificação do extintor de incêndios
Verificar se existe um extintor de incêndios
carregado a bordo.
Para verificar o extintor de incêndios, ver as
instruções fornecidas pelo respetivo fabri-
cante. Manter sempre o extintor de incêndios
fixo no respetivo suporte e com a cobertura
colocada.
O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não é
fornecido de origem com extintor de incên-
dios. Se não se possuir nenhum extintor,
contactar um Concessionário Yamaha ou um
fornecedor de extintores de incêndio a fim de
obter um com as características adequadas.
PJU40122Verificação do equipamento de segurança
Verificar se está a bordo o equipamento de
segurança exigido pelos regulamentos apli-
cáveis.
0
UF3V70P0.book Page 77 Tuesday, August 28, 2018 9:09 AM

Verificações pré-operação
78
PJU32353Verificação do casco e convés
Verificar se o casco e o convés apresentam
danos ou outro problema.
PJU32657Verificações da tomada do jato
Verificar se a tomada do jato não está danifi-
cada nem obstruída com algas ou detritos.
Limpar a tomada do jato se estiver obstruída.
(Ver mais informações sobre a tomada do
jato na página 109.)
PJU43221Verificar a tubeira do jato e o defletor de
marcha à ré
Verificar a tubeira do jato e o deflector de
marcha à ré quanto a danos ou outros pro-
blemas.
PJU44250Verificação dos bujões de drenagem da
popa
Desapertar e remover os bujões de drena-
gem da popa e, depois, verificar se os bujões
e os anéis de vedação em O destes não es-
tão danificados e se não há detritos nas ros-
cas nem nos anéis de vedação em O dos
bujões. ADVERTÊNCIA: Antes da instala-
ção dos bujões de drenagem da popa, lim-
par as roscas e os anéis de vedação em O
dos bujões de modo a remover quaisquer
materiais estranhos, tais como sujidade
ou areia. Caso contrário, os bujões de dre-
nagem da popa podem ficar danificados e
permitir a entrada de água no comparti-
mento do motor. Verificar os anéis de ve-
dação em O dos bujões de drenagem da
popa e verificar se os bujões se encon-
tram bem apertados, antes de colocar o
veículo aquático na água. Caso contrário,
pode entrar água no compartimento domotor e causar a submersão do veículo
aquático.
[PCJ00363]
Instalar firmemente os bujões de drenagem
da popa, apertando-os completamente.
PJU41441Verificação do capot
Empurrar a parte posterior do capot para bai-
xo e verificar se está devidamente fechado.
1Bujão de drenagem da popa
2Anel de vedação em O
1Bujão de drenagem da popa
2
1
1
UF3V70P0.book Page 78 Tuesday, August 28, 2018 9:09 AM

Verificações pré-operação
79
PJU40146Verificações posteriores ao
lançamento
Executar as verificações posteriores ao lan-
çamento constantes da lista de verificações
pré-operação, enquanto o veículo está na
água e com o motor em funcionamento.
Para efetuar as verificações posteriores ao
lançamento:
(1) Colocar o veículo na água. (Ver as infor-
mações sobre o lançamento do veículo
aquático à água na página 81.)
(2) Efetuar as verificações e verificar se não
há quaisquer itens com anomalias ou
outros problemas.
PJU40553Verificação da saída piloto da água de re-
frigeração
Verificar se existe descarga de água pela sa-
ída piloto da água de refrigeração com o mo-
tor em funcionamento. (Ver as informações
sobre a saída piloto da água de refrigeração
na página 30.)
PJU45260Verificação do centro de informações
multifunções
Verificar se o centro de informações multifun-
ções funciona corretamente. (Ver informa-
ções sobre o funcionamento correto do
centro de informações multifunções na pági-
na 44.)
PJU43392Verificação do sistema do seletor do sen-
tido de marcha
Acionar o comando do acelerador e o co-
mando RiDE, e verificar se o veículo aquático
se desloca ou não de acordo com o indica-
dor do seletor do sentido de marcha. (Ver os
procedimentos de funcionamento do siste-
ma do seletor do sentido de marcha na pági-
na 32.) AVISO! Para evitar colisões,
conduzir o veículo a velocidades modera-
das, mantendo sempre uma distância se-
gura em relação às outras pessoas,
objetos e veículos aquáticos.
[PWJ01860]
PJU40172
Verificação do ralenti do motor
Ligar e deixar aquecer o motor. Utilizar o con-
ta-rotações do centro de informações multi-
funções para verificar se o ralenti do motor
não está significativamente acima ou abaixo
dos limites especificados.
1Indicador do seletor do sentido de marcha
2“F” (Posição de marcha avante)
3“N” (Posição de ponto-morto)
4“R” (Posição de marcha à ré)
Ralenti do motor:
1300 ±100 r/min
0
N13.6Vx100
RPM
100%
MPH
R NF4
3
2
1
UF3V70P0.book Page 79 Tuesday, August 28, 2018 9:09 AM

Operação
80
PJU32903
Operação do veículo aquático
AVISO
PWJ00511
Antes da operação do veículo, deve-se to-
mar conhecimento de todos os coman-
dos. Consultar um Concessionário
Yamaha sobre qualquer comando ou fun-
ção que não sejam totalmente compreen-
didos. A não compreensão do
funcionamento dos comandos pode origi-
nar acidentes ou impossibilitar o operador
de evitar um.
PJU32965Familiarização com o veículo
A operação do veículo aquático requer capa-
cidades adquiridas com a prática, durante
um período de tempo. O operador deve ad-
quirir um bom conhecimento das técnicas
básicas antes de tentar manobras de maior
dificuldade.
A utilização do veículo aquático pode ser
uma atividade bastante aprazível, permitindo
ao operador horas de prazer. Contudo, a fa-
miliarização do operador com o funciona-
mento do veículo aquático é essencial para
se obter as capacidades necessárias a uma
condução segura.
Antes de operar o veículo, ler este manual do
proprietário/operador, as Regras Práticas de
Condução, o cartão de Instruções de Condu-
ção e todas as etiquetas afixadas no veículo.
Ter em especial atenção as informações de
segurança que começam na página 9. Esta
leitura destina-se a proporcionar ao operador
uma clara compreensão sobre o veículo e o
seu modo de operação.
Não esquecer: este veículo foi concebido
para transportar o operador e até um máximo
de 2 passageiros. Não exceder o limite de
carga máxima do veículo nem permitir o
transporte simultâneo de mais de 3 pessoas(ou 2 pessoas, em caso de reboque de um
praticante de wakeboard ou esquiador aquá-
tico).
PJU33006Aprendizagem da operação do
veículo
Antes da operação do veículo, devem ser
sempre realizadas as verificações pré-opera-
ção indicadas na página 70. O pouco tempo
despendido na verificação do veículo é com-
pensado por uma maior segurança e fiabili-
dade.
Consultar a legislação local antes de operar
do veículo.
Conduzir o veículo com prudência e a veloci-
dades moderadas, mantendo sempre uma
distância segura em relação às outras pesso-
as, objetos e veículos aquáticos. Selecionar
uma área ampla, com boa visibilidade e pou-
co tráfego de embarcações para a aprendi-
zagem.
Não praticar a aprendizagem sozinho—ope-
rar o veículo com alguém por perto. Manter
uma constante atenção às outras pessoas,
objetos e veículos aquáticos presentes na
área. Ter em especial atenção as condiçõesCarga máxima:
240 kg (530 lb)
A carga indicada inclui o peso total
da carga transportada, do operador e
dos passageiros.
UF3V70P0.book Page 80 Tuesday, August 28, 2018 9:09 AM

Operação
81
que possam limitar a visibilidade do operador
ou bloquear a visibilidade de terceiros.
O operador deve pegar firmemente no guia-
dor e manter os pés no piso do espaço para
os pés. O operador não deve tentar conduzir
com passageiros até desenvolver completa-
mente as aptidões de condução.
PJU40212Posição de condução
Posição de condução do operador
O operador deve segurar firmemente no
guiador com as duas mãos e sentar-se com
uma perna de cada lado do banco, com os
pés no piso do espaço para os pés.
Posição do passageiro
O(s) passageiro(s) deve(m) segurar-se bem à
pessoa situada à sua frente ou à pega exis-
tente e sentar-se com uma perna de cada
lado do banco, com os pés no piso do espa-
ço para os pés. Nunca permitir o transporte
de um passageiro à frente do operador. (Ver
informações sobre a posição de condução
durante o reboque de um praticante dewakeboard ou esquiador aquático na página
17.)
PJU32803Colocação do veículo na água
Quando o veículo for colocado na água, cer-
tificar-se de que não existem obstáculos à
volta.
Se o veículo for colocado na água a partir de
um reboque, alguém deve certificar-se de
que o veículo não é empurrado pelas ondas
para o atrelado.
PJU36346Arranque do motor na água
AVISO
PWJ01531
Não accionar o acelerador na presença de
pessoas à ré do veículo aquático. Desligar
o motor ou mantê-lo a funcionar ao ralen-
ti. A água e os detritos descarregados
pela tubeira do jacto podem provocar feri-
mentos graves.
Para ligar o motor:
(1) Se o modo de bloqueio estiver selecio-
nado para a definição do Sistema de Se-
gurança Yamaha, selecionar o modo de
desbloqueio. (Ver os procedimentos das
definições do Sistema de Segurança
Yamaha na página 26.)

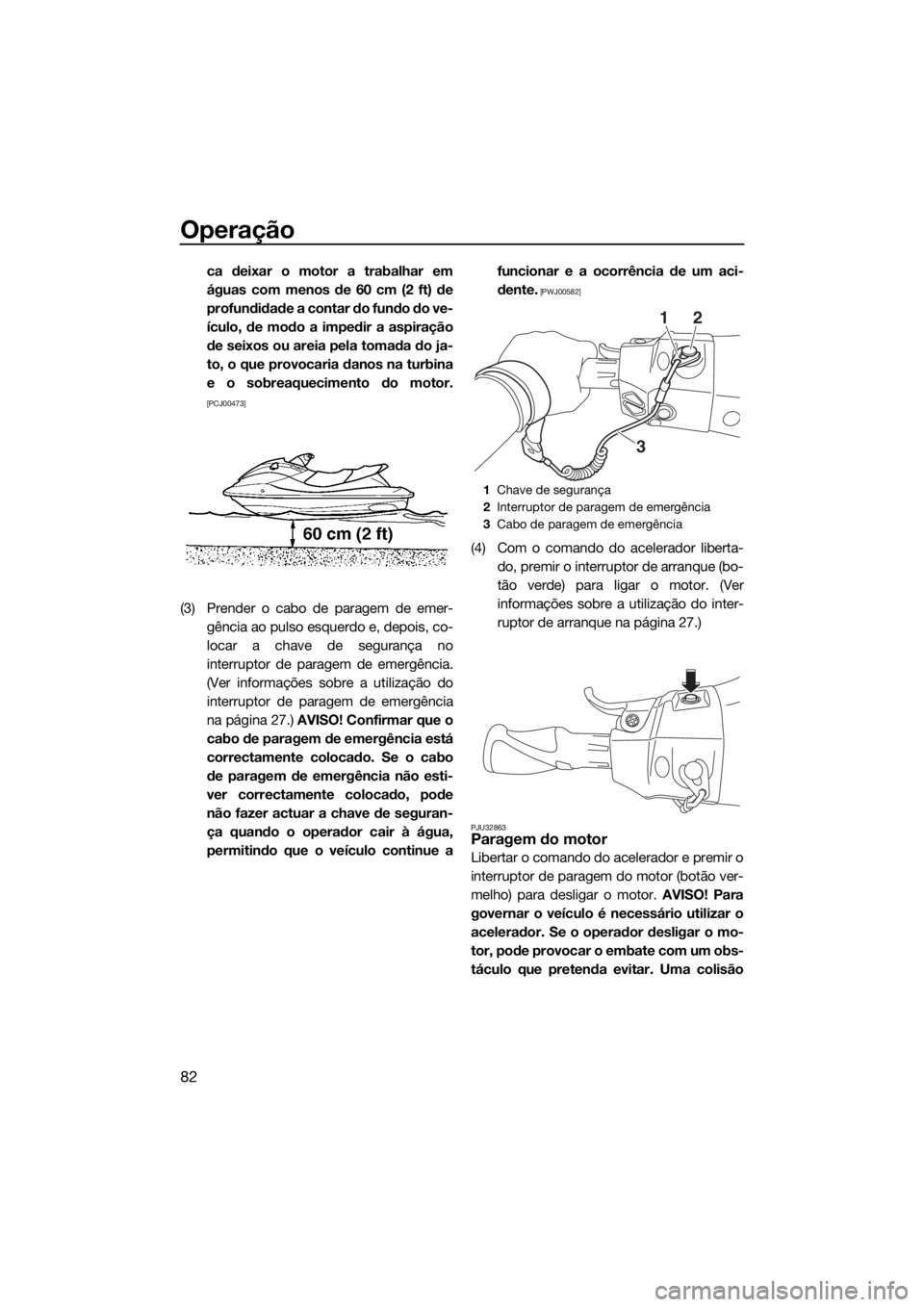

(2) Deslocar o veículo para uma zona isenta
de algas e detritos e com, pelo menos,
60 cm (2 ft) de profundidade, a contar do
fundo do veículo. ADVERTÊNCIA: Nun-
UF3V70P0.book Page 81 Tuesday, August 28, 2018 9:09 AM

Operação
82
ca deixar o motor a trabalhar em
águas com menos de 60 cm (2 ft) de
profundidade a contar do fundo do ve-
ículo, de modo a impedir a aspiração
de seixos ou areia pela tomada do ja-
to, o que provocaria danos na turbina
e o sobreaquecimento do motor.
[PCJ00473]
(3) Prender o cabo de paragem de emer-
gência ao pulso esquerdo e, depois, co-
locar a chave de segurança no
interruptor de paragem de emergência.
(Ver informações sobre a utilização do
interruptor de paragem de emergência
na página 27.) AVISO! Confirmar que o
cabo de paragem de emergência está
correctamente colocado. Se o cabo
de paragem de emergência não esti-
ver correctamente colocado, pode
não fazer actuar a chave de seguran-
ça quando o operador cair à água,
permitindo que o veículo continue afuncionar e a ocorrência de um aci-
dente.
[PWJ00582]
(4) Com o comando do acelerador liberta-
do, premir o interruptor de arranque (bo-
tão verde) para ligar o motor. (Ver
informações sobre a utilização do inter-
ruptor de arranque na página 27.)
PJU32863Paragem do motor
Libertar o comando do acelerador e premir o
interruptor de paragem do motor (botão ver-
melho) para desligar o motor. AVISO! Para
governar o veículo é necessário utilizar o
acelerador. Se o operador desligar o mo-
tor, pode provocar o embate com um obs-
táculo que pretenda evitar. Uma colisão
1Chave de segurança
2Interruptor de paragem de emergência
3Cabo de paragem de emergência
2
3
1
UF3V70P0.book Page 82 Tuesday, August 28, 2018 9:09 AM
