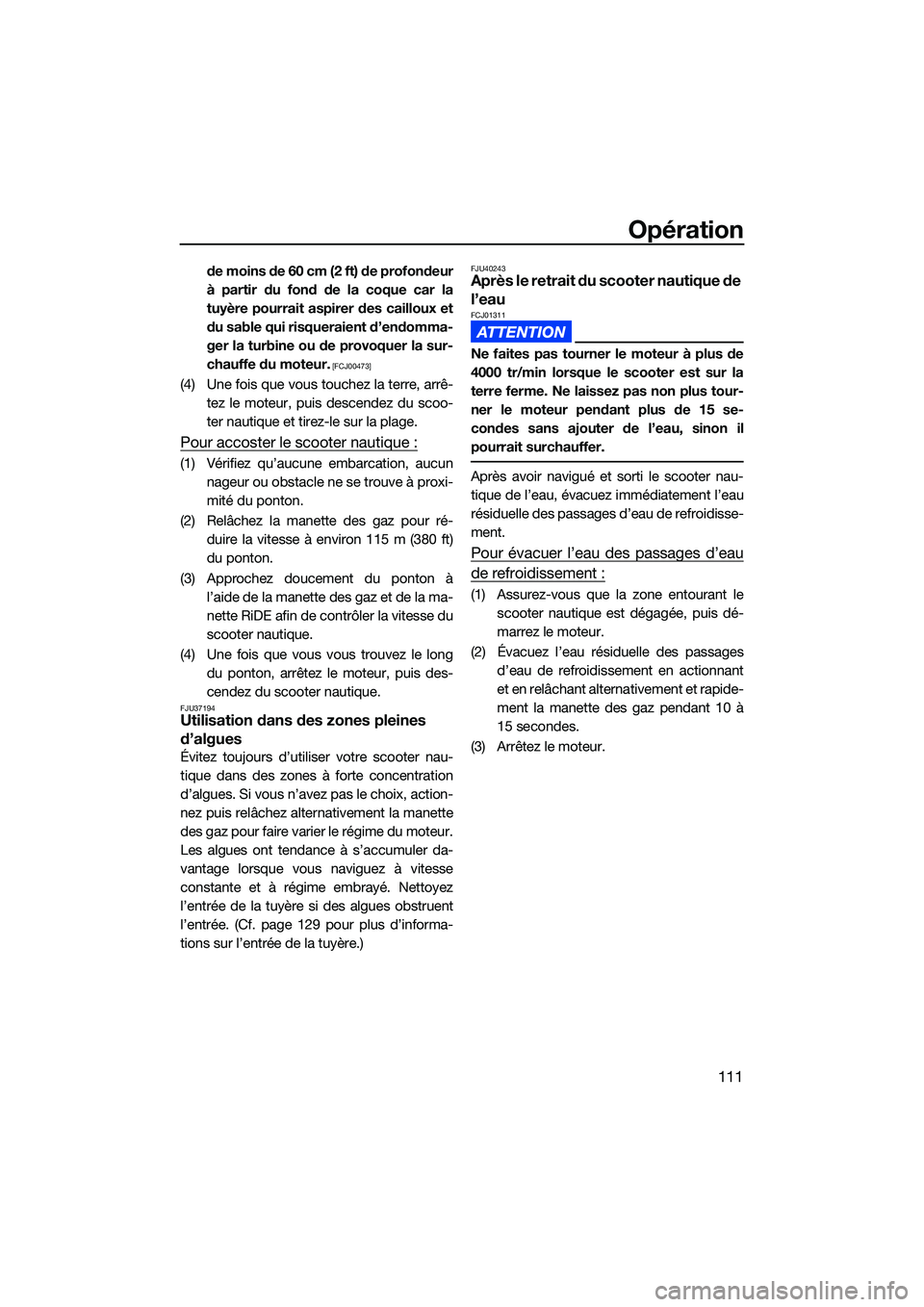

Opération
111
de moins de 60 cm (2 ft) de profondeur
à partir du fond de la coque car la
tuyère pourrait aspirer des cailloux et
du sable qui risqueraient d’endomma-
ger la turbine ou de provoquer la sur-
chauffe du moteur.
[FCJ00473]
(4) Une fois que vous touchez la terre, arrê-tez le moteur, puis descendez du scoo-
ter nautique et tirez-le sur la plage.
Pour accoster le scooter nautique :
(1) Vérifiez qu’aucune embarcation, aucunnageur ou obstacle ne se trouve à proxi-
mité du ponton.
(2) Relâchez la manette des gaz pour ré- duire la vitesse à environ 115 m (380 ft)
du ponton.
(3) Approchez doucement du ponton à l’aide de la manette des gaz et de la ma-
nette RiDE afin de contrôler la vitesse du
scooter nautique.
(4) Une fois que vous vous trouvez le long du ponton, arrêtez le moteur, puis des-
cendez du scooter nautique.
FJU37194Utilisation dans des zones pleines
d’algues
Évitez toujours d’utiliser votre scooter nau-
tique dans des zones à forte concentration
d’algues. Si vous n’avez pas le choix, action-
nez puis relâchez alternativement la manette
des gaz pour faire varier le régime du moteur.
Les algues ont tendance à s’accumuler da-
vantage lorsque vous naviguez à vitesse
constante et à régime embrayé. Nettoyez
l’entrée de la tuyère si des algues obstruent
l’entrée. (Cf. page 129 pour plus d’informa-
tions sur l’entrée de la tuyère.)
FJU40243Après le retrait du scooter nautique de
l’eau
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
Après avoir navigué et sorti le scooter nau-
tique de l’eau, évacuez immédiatement l’eau
résiduelle des passages d’eau de refroidisse-
ment.
Pour évacuer l’eau des passages d’eau
de refroidissement :
(1) Assurez-vous que la zone entourant lescooter nautique est dégagée, puis dé-
marrez le moteur.
(2) Évacuez l’eau résiduelle des passages d’eau de refroidissement en actionnant
et en relâchant alternativement et rapide-
ment la manette des gaz pendant 10 à
15 secondes.
(3) Arrêtez le moteur.
UF3V73F0.book Page 111 Tuesday, September 28, 2021 10:53 AM

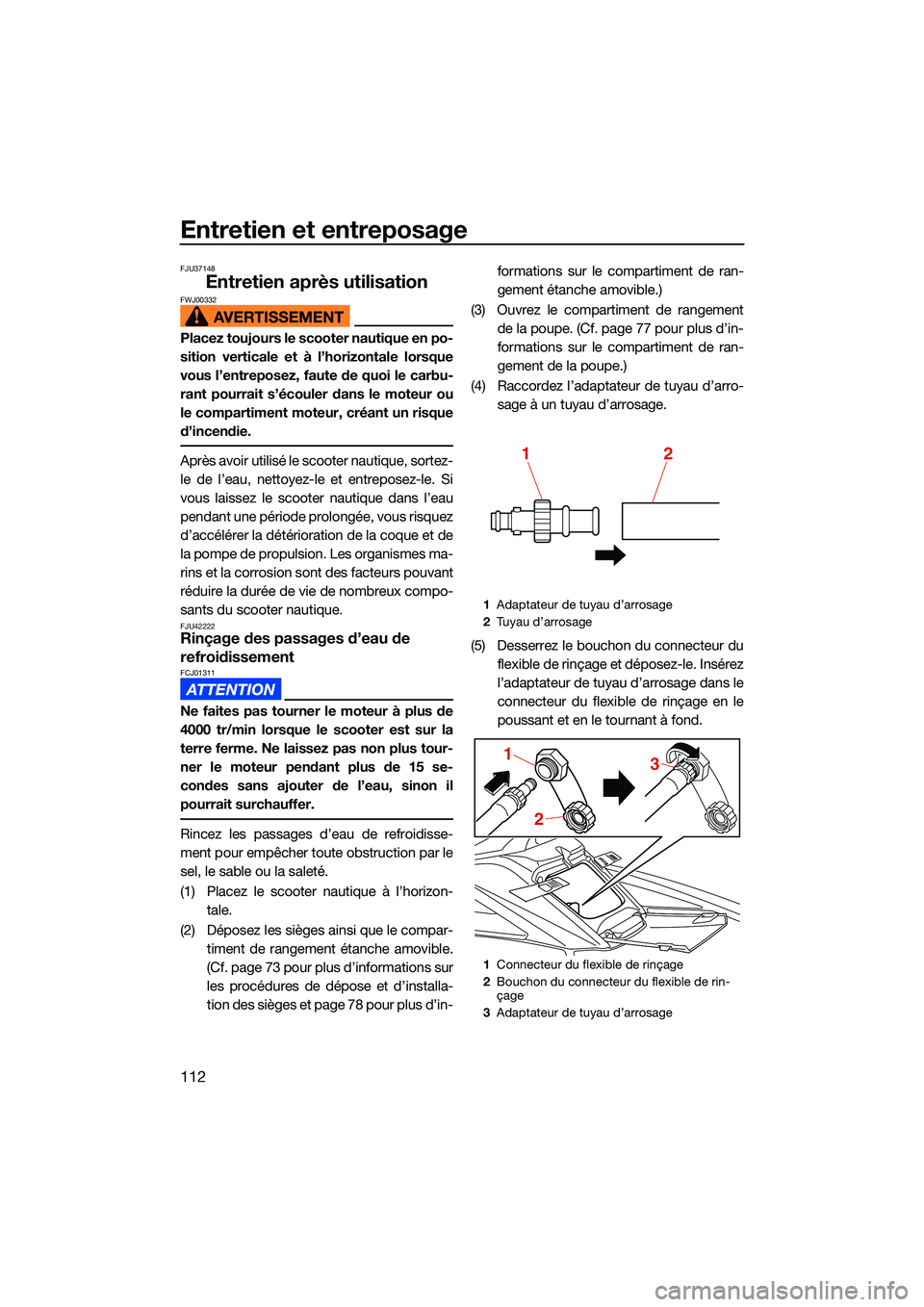

Entretien et entreposage
112
FJU37148
Entretien après utilisationFWJ00332
Placez toujours le scooter nautique en po-
sition verticale et à l’horizontale lorsque
vous l’entreposez, faute de quoi le carbu-
rant pourrait s’écouler dans le moteur ou
le compartiment moteur, créant un risque
d’incendie.
Après avoir utilisé le scooter nautique, sortez-
le de l’eau, nettoyez-le et entreposez-le. Si
vous laissez le scooter nautique dans l’eau
pendant une période prolongée, vous risquez
d’accélérer la détérioration de la coque et de
la pompe de propulsion. Les organismes ma-
rins et la corrosion sont des facteurs pouvant
réduire la durée de vie de nombreux compo-
sants du scooter nautique.
FJU42222Rinçage des passages d’eau de
refroidissement
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
Rincez les passages d’eau de refroidisse-
ment pour empêcher toute obstruction par le
sel, le sable ou la saleté.
(1) Placez le scooter nautique à l’horizon-tale.
(2) Déposez les sièges ainsi que le compar- timent de rangement étanche amovible.
(Cf. page 73 pour plus d’informations sur
les procédures de dépose et d’installa-
tion des sièges et page 78 pour plus d’in- formations sur le compartiment de ran-
gement étanche amovible.)
(3) Ouvrez le compartiment de rangement de la poupe. (Cf. page 77 pour plus d’in-
formations sur le compartiment de ran-
gement de la poupe.)
(4) Raccordez l’adaptateur de tuyau d’arro- sage à un tuyau d’arrosage.
(5) Desserrez le bouchon du connecteur du flexible de rinçage et déposez-le. Insérez
l’adaptateur de tuyau d’arrosage dans le
connecteur du flexible de rinçage en le
poussant et en le tournant à fond.
1Adaptateur de tuyau d’arrosage
2 Tuyau d’arrosage
1 Connecteur du flexible de rinçage
2 Bouchon du connecteur du flexible de rin-
çage
3 Adaptateur de tuyau d’arrosage
12
2
1
3
UF3V73F0.book Page 112 Tuesday, September 28, 2021 10:53 AM

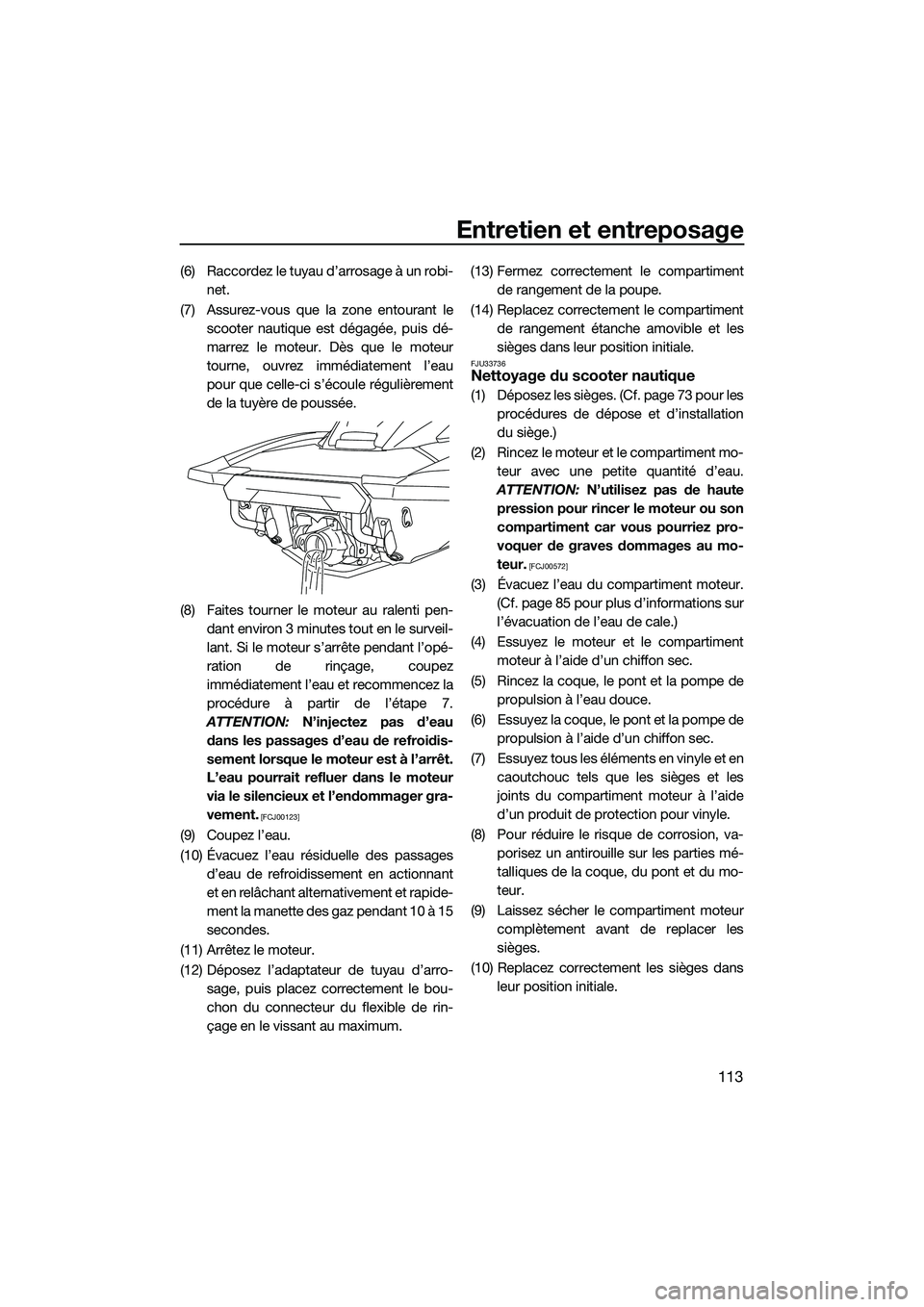

Entretien et entreposage
113
(6) Raccordez le tuyau d’arrosage à un robi-net.
(7) Assurez-vous que la zone entourant le scooter nautique est dégagée, puis dé-
marrez le moteur. Dès que le moteur
tourne, ouvrez immédiatement l’eau
pour que celle-ci s’écoule régulièrement
de la tuyère de poussée.
(8) Faites tourner le moteur au ralenti pen- dant environ 3 minutes tout en le surveil-
lant. Si le moteur s’arrête pendant l’opé-
ration de rinçage, coupez
immédiatement l’eau et recommencez la
procédure à partir de l’étape 7.
ATTENTION: N’injectez pas d’eau
dans les passages d’eau de refroidis-
sement lorsque le moteur est à l’arrêt.
L’eau pourrait refluer dans le moteur
via le silencieux et l’endommager gra-
vement.
[FCJ00123]
(9) Coupez l’eau.
(10) Évacuez l’eau résiduelle des passages d’eau de refroidissement en actionnant
et en relâchant alternativement et rapide-
ment la manette des gaz pendant 10 à 15
secondes.
(11) Arrêtez le moteur.
(12) Déposez l’adaptateur de tuyau d’arro- sage, puis placez correctement le bou-
chon du connecteur du flexible de rin-
çage en le vissant au maximum. (13) Fermez correctement le compartiment
de rangement de la poupe.
(14) Replacez correctement le compartiment de rangement étanche amovible et les
sièges dans leur position initiale.
FJU33736Nettoyage du scooter nautique
(1) Déposez les sièges. (Cf. page 73 pour lesprocédures de dépose et d’installation
du siège.)
(2) Rincez le moteur et le compartiment mo- teur avec une petite quantité d’eau.
ATTENTION: N’utilisez pas de haute
pression pour rincer le moteur ou son
compartiment car vous pourriez pro-
voquer de graves dommages au mo-
teur.
[FCJ00572]
(3) Évacuez l’eau du compartiment moteur. (Cf. page 85 pour plus d’informations sur
l’évacuation de l’eau de cale.)
(4) Essuyez le moteur et le compartiment moteur à l’aide d’un chiffon sec.
(5) Rincez la coque, le pont et la pompe de propulsion à l’eau douce.
(6) Essuyez la coque, le pont et la po mpe de propulsion à l’aide d’un chiffon sec.
(7) Essuyez tous les éléments en vinyle et en caoutchouc tels que les sièges et les
joints du compartiment moteur à l’aide
d’un produit de protection pour vinyle.
(8) Pour réduire le risque de corrosion, va- porisez un antirouille sur les parties mé-
talliques de la coque, du pont et du mo-
teur.
(9) Laissez sécher le compartiment moteur complètement avant de replacer les
sièges.
(10) Replacez correctement les sièges dans leur position initiale.
UF3V73F0.book Page 113 Tuesday, September 28, 2021 10:53 AM

Entretien et entreposage
114

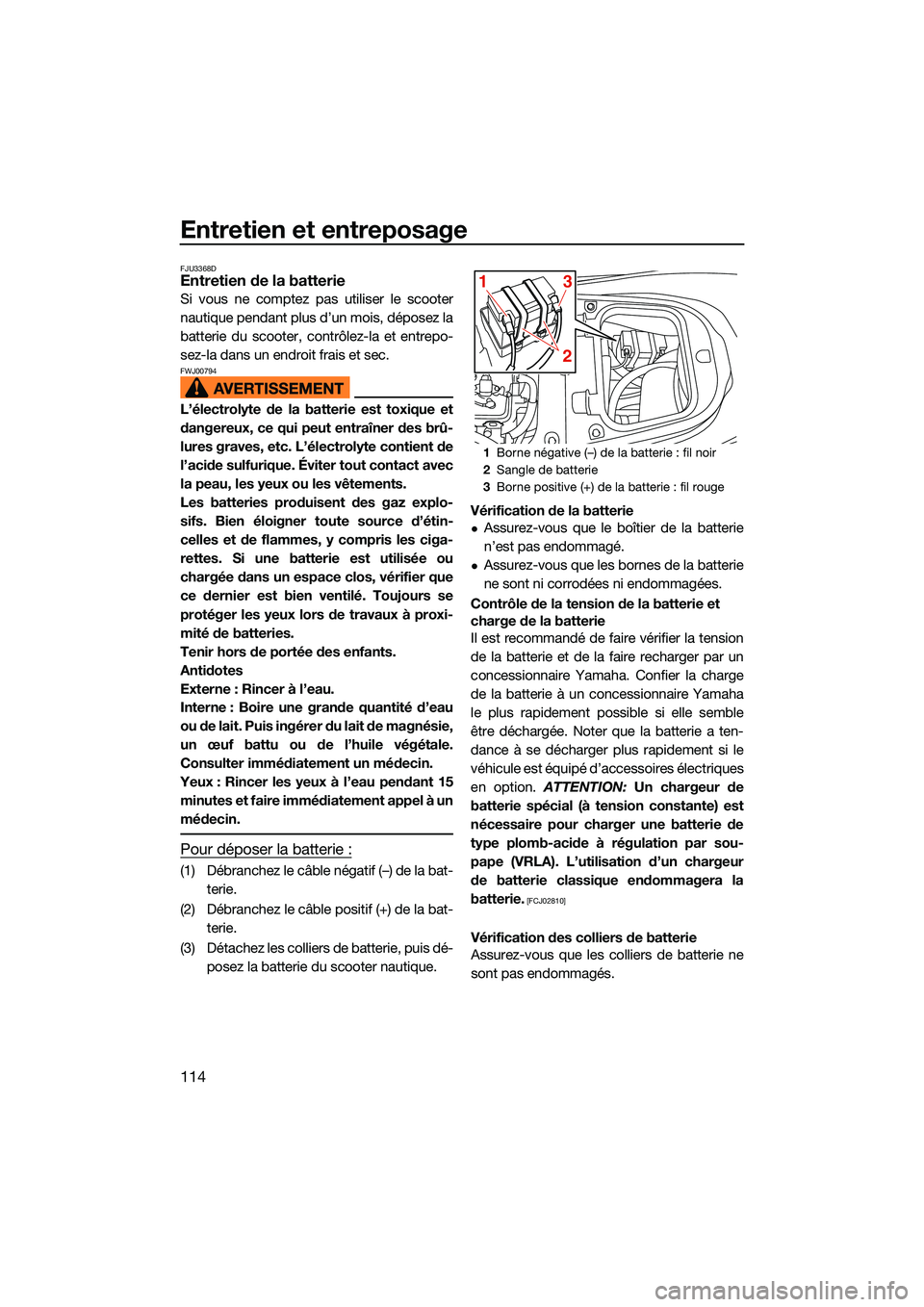

FJU3368DEntretien de la batterie
Si vous ne comptez pas utiliser le scooter
nautique pendant plus d’un mois, déposez la
batterie du scooter, contrôlez-la et entrepo-
sez-la dans un endroit frais et sec.
FWJ00794
L’électrolyte de la batterie est toxique et
dangereux, ce qui peut entraîner des brû-
lures graves, etc. L’électrolyte contient de
l’acide sulfurique. Éviter tout contact avec
la peau, les yeux ou les vêtements.
Les batteries produisent des gaz explo-
sifs. Bien éloigner toute source d’étin-
celles et de flammes, y compris les ciga-
rettes. Si une batterie est utilisée ou
chargée dans un espace clos, vérifier que
ce dernier est bien ventilé. Toujours se
protéger les yeux lors de travaux à proxi-
mité de batteries.
Tenir hors de portée des enfants.
Antidotes
Externe : Rincer à l’eau.
Interne : Boire une grande quantité d’eau
ou de lait. Puis ingérer du lait de magnésie,
un œuf battu ou de l’huile végétale.
Consulter immédiatement un médecin.
Yeux : Rincer les yeux à l’eau pendant 15
minutes et faire immédiatement appel à un
médecin.
Pour déposer la batterie :
(1) Débranchez le câble négatif (–) de la bat-terie.
(2) Débranchez le câble positif (+) de la bat- terie.
(3) Détachez les colliers de batterie, puis dé- posez la batterie du scooter nautique. Vérification de la batterie
Assurez-vous que le boîtier de la batterie
n’est pas endommagé.
Assurez-vous que les bornes de la batterie
ne sont ni corrodées ni endommagées.
Contrôle de la tension de la batterie et
charge de la batterie
Il est recommandé de faire vérifier la tension
de la batterie et de la faire recharger par un
concessionnaire Yamaha. Confier la charge
de la batterie à un concessionnaire Yamaha
le plus rapidement possible si elle semble
être déchargée. Noter que la batterie a ten-
dance à se décharger plus rapidement si le
véhicule est équipé d’accessoires électriques
en option. ATTENTION: Un chargeur de
batterie spécial (à tension constante) est
nécessaire pour charger une batterie de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie classique endommagera la
batterie.
[FCJ02810]
Vérification des colliers de batterie
Assurez-vous que les colliers de batterie ne
sont pas endommagés.
1 Borne négative (–) de la batterie : fil noir
2 Sangle de batterie
3 Borne positive (+) de la batterie : fil rouge
1
23
UF3V73F0.book Page 114 Tuesday, September 28, 2021 10:53 AM

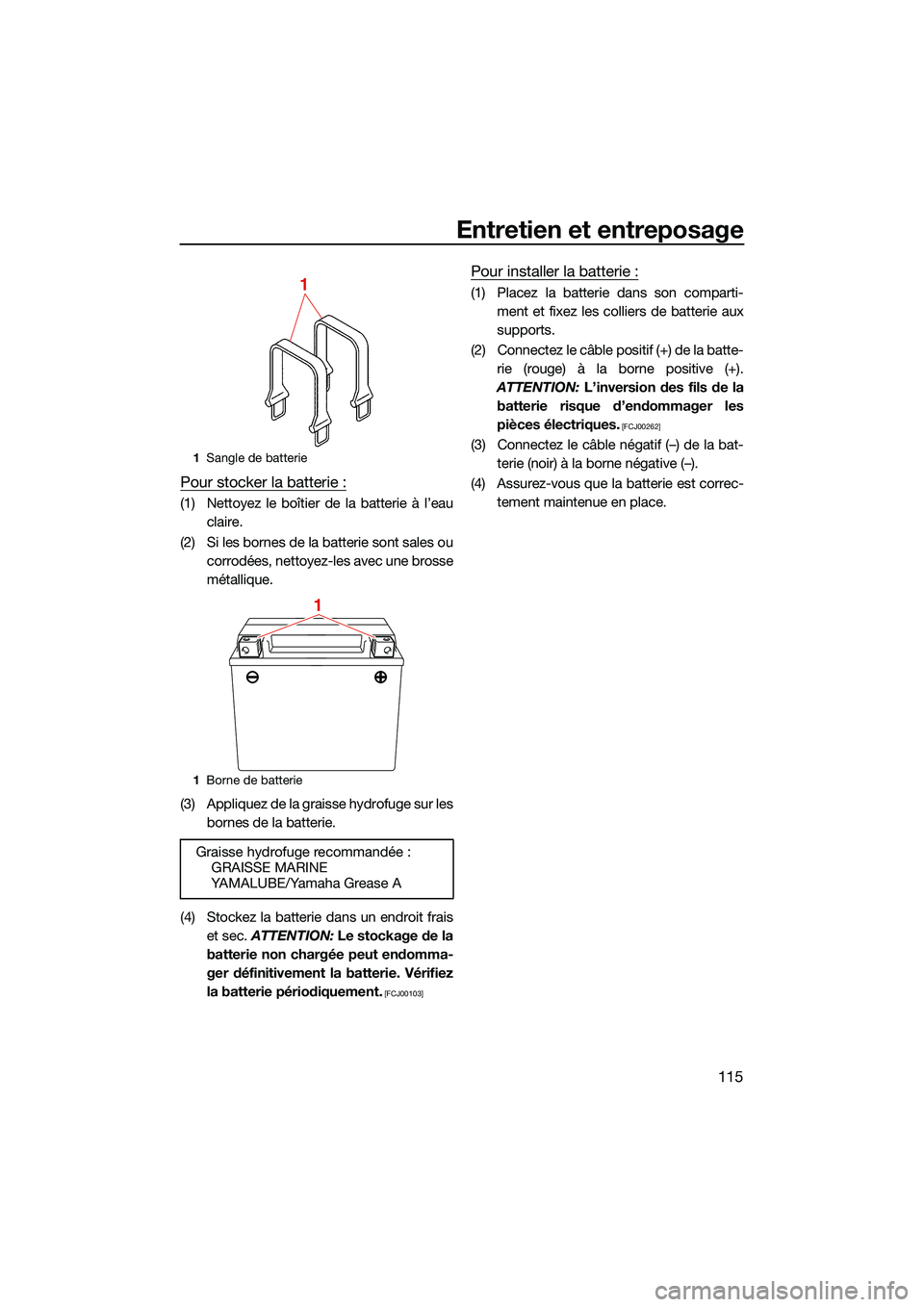

Entretien et entreposage
115
Pour stocker la batterie :
(1) Nettoyez le boîtier de la batterie à l’eauclaire.
(2) Si les bornes de la batterie sont sales ou corrodées, nettoyez-les avec une brosse
métallique.
(3) Appliquez de la graisse hydrofuge sur les bornes de la batterie.
(4) Stockez la batterie dans un endroit frais et sec. ATTENTION: Le stockage de la
batterie non chargée peut endomma-
ger définitivement la batterie. Vérifiez
la batterie périodiquement.
[FCJ00103]
Pour installer la batterie :
(1) Placez la batterie dans son comparti- ment et fixez les colliers de batterie aux
supports.
(2) Connectez le câble positif (+) de la batte- rie (rouge) à la borne positive (+).
ATTENTION: L’inversion des fils de la
batterie risque d’endommager les
pièces électriques.
[FCJ00262]
(3) Connectez le câble négatif (–) de la bat- terie (noir) à la borne négative (–).
(4) Assurez-vous que la batterie est correc- tement maintenue en place.1Sangle de batterie
1 Borne de batterie
Graisse hydrofuge recommandée :
GRAISSE MARINE
YAMALUBE/Yamaha Grease A
1
1
UF3V73F0.book Page 115 Tuesday, September 28, 2021 10:53 AM

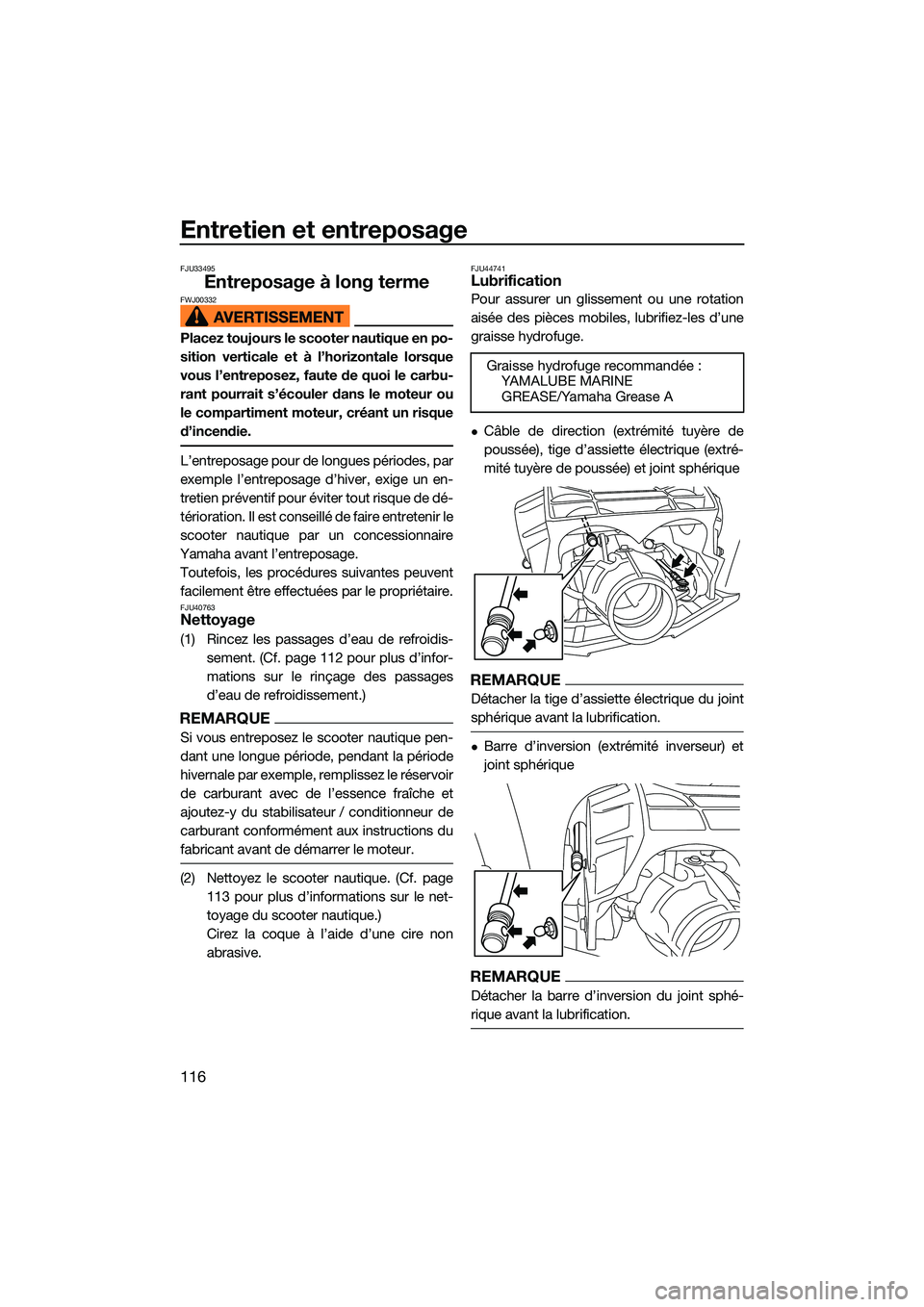

Entretien et entreposage
116
FJU33495
Entreposage à long termeFWJ00332
Placez toujours le scooter nautique en po-
sition verticale et à l’horizontale lorsque
vous l’entreposez, faute de quoi le carbu-
rant pourrait s’écouler dans le moteur ou
le compartiment moteur, créant un risque
d’incendie.
L’entreposage pour de longues périodes, par
exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dé-
térioration. Il est conseillé de faire entretenir le
scooter nautique par un concessionnaire
Yamaha avant l’entreposage. Toutefois, les procédures suivantes peuvent
facilement être effectuées par le propriétaire.
FJU40763Nettoyage
(1) Rincez les passages d’eau de refroidis- sement. (Cf. page 112 pour plus d’infor-
mations sur le rinçage des passages
d’eau de refroidissement.)
REMARQUE
Si vous entreposez le scooter nautique pen-
dant une longue période, pendant la période
hivernale par exemple, remplissez le réservoir
de carburant avec de l’essence fraîche et
ajoutez-y du stabilisateur / conditionneur de
carburant conformément aux instructions du
fabricant avant de démarrer le moteur.
(2) Nettoyez le scooter nautique. (Cf. page113 pour plus d’informations sur le net-
toyage du scooter nautique.)
Cirez la coque à l’aide d’une cire non
abrasive.
FJU44741Lubrification
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, lubrifiez-les d’une
graisse hydrofuge.
Câble de direction (extrémité tuyère de
poussée), tige d’assiette électrique (extré-
mité tuyère de poussée) et joint sphérique
REMARQUE
Détacher la tige d’assiette électrique du joint
sphérique avant la lubrification.
Barre d’inversion (extrémité inverseur) et
joint sphérique
REMARQUE
Détacher la barre d’inversion du joint sphé-
rique avant la lubrification.
Graisse hydrofuge recommandée :YAMALUBE MARINE
GREASE/Yamaha Grease A
UF3V73F0.book Page 116 Tuesday, September 28, 2021 10:53 AM

Entretien et entreposage
117

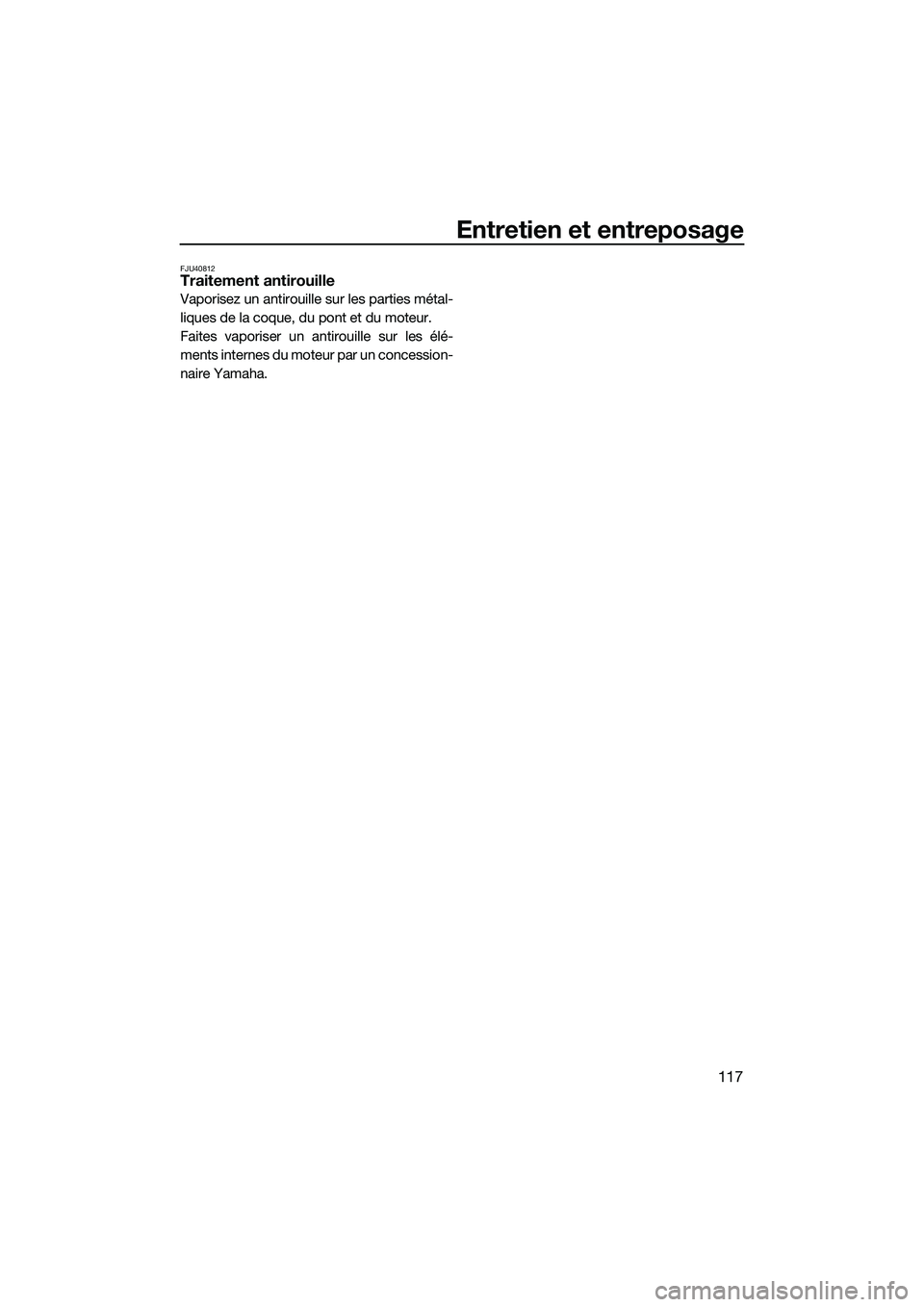

FJU40812Traitement antirouille
Vaporisez un antirouille sur les parties métal-
liques de la coque, du pont et du moteur.
Faites vaporiser un antirouille sur les élé-
ments internes du moteur par un concession-
naire Yamaha.
UF3V73F0.book Page 117 Tuesday, September 28, 2021 10:53 AM

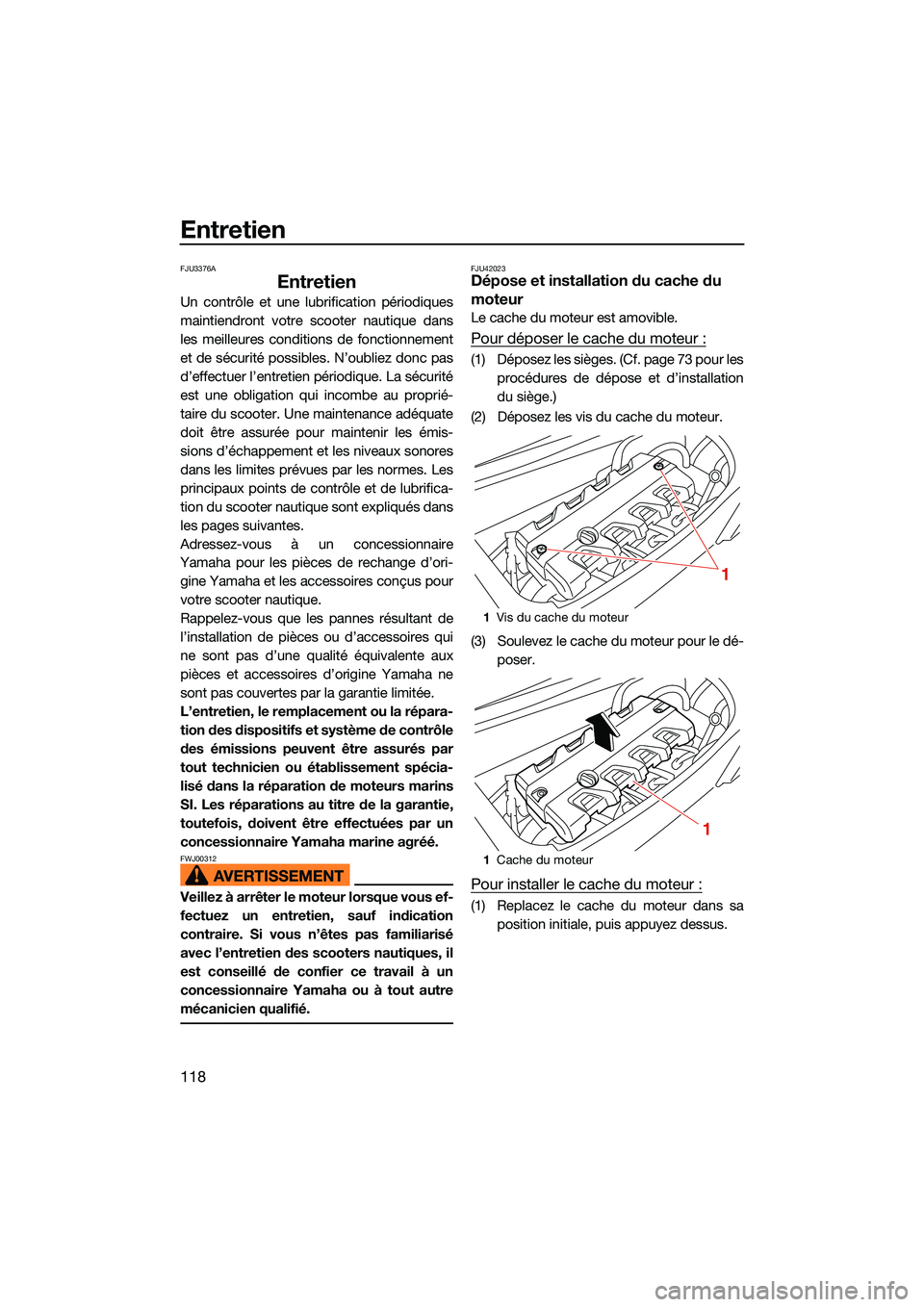

Entretien
118
FJU3376A
Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans
les meilleures conditions de fonctionnement
et de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au proprié-
taire du scooter. Une maintenance adéquate
doit être assurée pour maintenir les émis-
sions d’échappement et les niveaux sonores
dans les limites prévues par les normes. Les
principaux points de contrôle et de lubrifica-
tion du scooter nautique sont expliqués dans
les pages suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux
pièces et accessoires d’origine Yamaha ne
sont pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha marine agréé.
FWJ00312
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication
contraire. Si vous n’êtes pas familiarisé
avec l’entretien des scooters nautiques, il
est conseillé de confier ce travail à un
concessionnaire Yamaha ou à tout autre
mécanicien qualifié.
FJU42023Dépose et installation du cache du
moteur
Le cache du moteur est amovible.
Pour déposer le cache du moteur :
(1) Déposez les sièges. (Cf. page 73 pour les procédures de dépose et d’installation
du siège.)
(2) Déposez les vis du cache du moteur.
(3) Soulevez le cache du moteur pour le dé- poser.
Pour installer le cache du moteur :
(1) Replacez le cache du moteur dans saposition initiale, puis appuyez dessus.
1Vis du cache du moteur
1 Cache du moteur
1
1
UF3V73F0.book Page 118 Tuesday, September 28, 2021 10:53 AM

Entretien
119

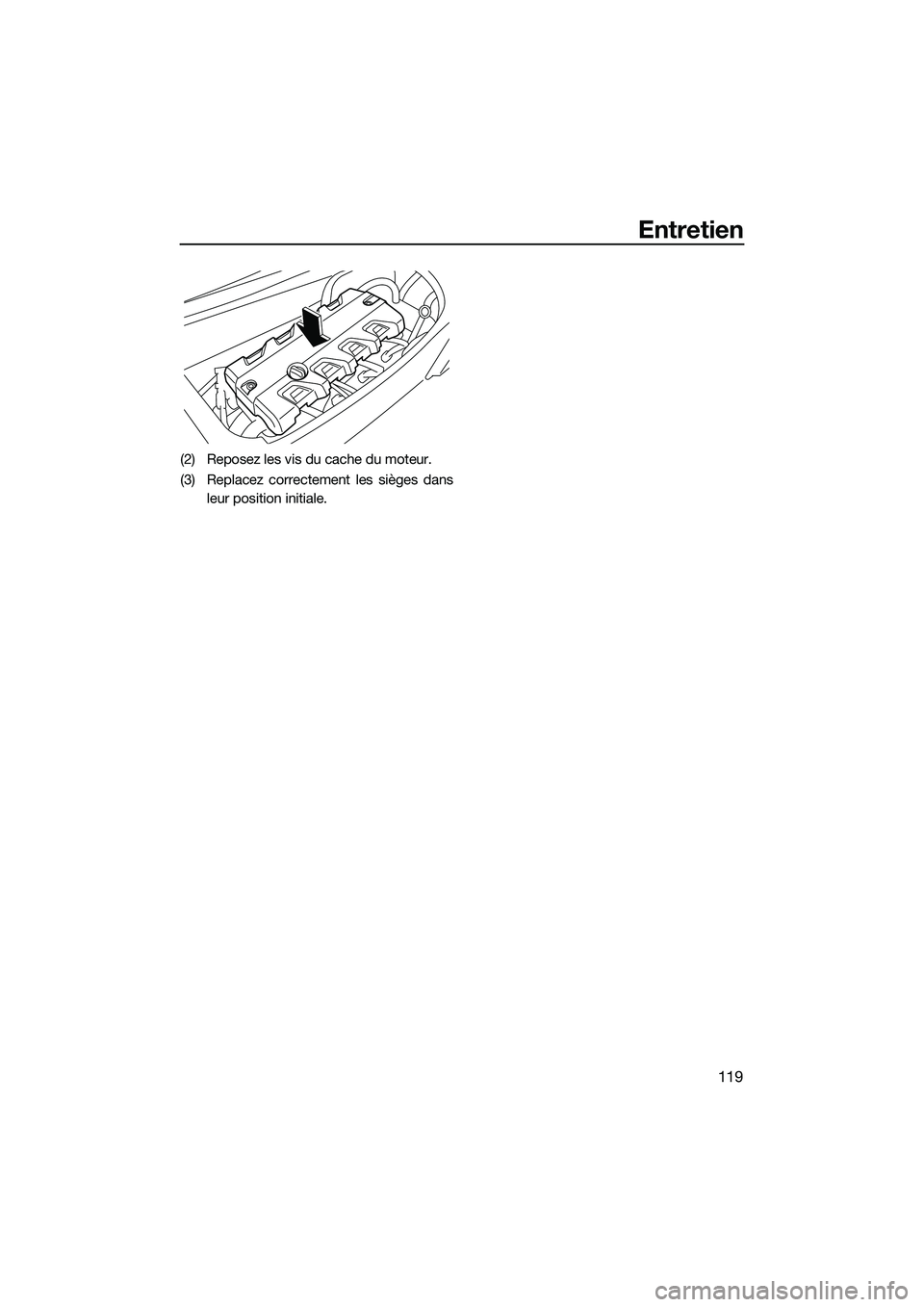

(2) Reposez les vis du cache du moteur.
(3) Replacez correctement les sièges dansleur position initiale.
UF3V73F0.book Page 119 Tuesday, September 28, 2021 10:53 AM

Entretien
120

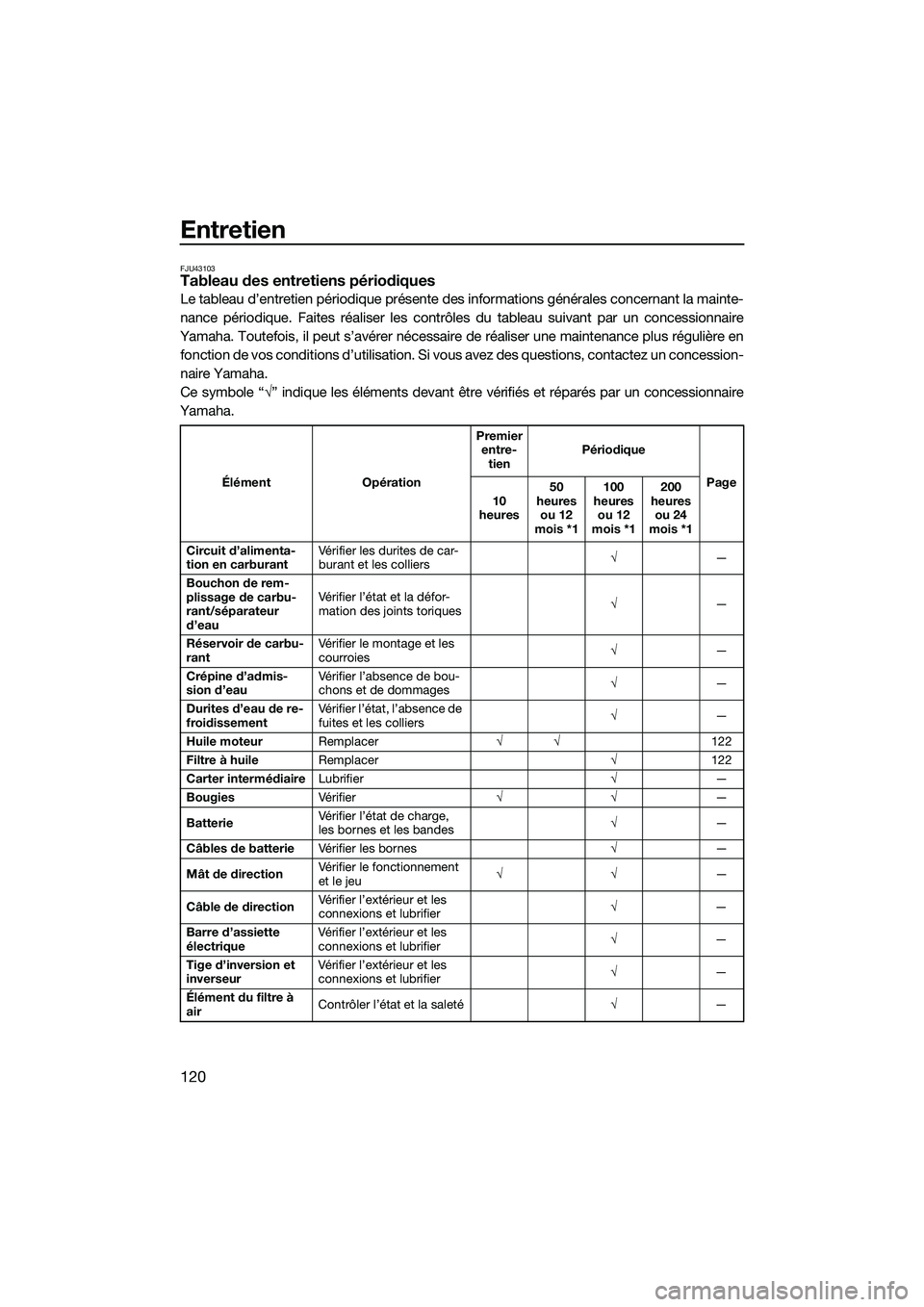

FJU43103Tableau des entretiens périodiques
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole “ ” indique les éléments devant être vérifiés et réparés par un concessionnaire
Yamaha.
Élément OpérationPremier
entre- tien Périodique
Page
10
heures 50
heures ou 12
mois *1 100
heures ou 12
mois *1 200
heures ou 24
mois *1
Circuit d’alimenta-
tion en carburant Vérifier les durites de car-
burant et les colliers

—
Bouchon de rem-
plissage de carbu-
rant/séparateur
d’eau Vérifier l’état et la défor-
mation des joints toriques

—
Réservoir de carbu-
rant Vérifier le montage et les
courroies

—
Crépine d’admis-
sion d’eau Vérifier l’absence de bou-
chons et de dommages

—
Durites d’eau de re-
froidissement Vérifier l’état, l’absence de
fuites et les colliers

—
Huile moteur Remplacer  122
Filtre à huile Remplacer 122
Carter intermédiaire Lubrifier —
Bougies Vé ri fi e r  —
Batterie Vérifier l’état de charge,
les bornes et les bandes

—
Câbles de batterie Vérifier les bornes —
Mât de direction Vérifier le fonctionnement
et le jeu

—
Câble de direction Vérifier l’extérieur et les
connexions et lubrifier

—
Barre d’assiette
électrique Vérifier l’extérieur et les
connexions et lubrifier

—
Tige d’inversion et
inverseur Vérifier l’extérieur et les
connexions et lubrifier

—
Élément du filtre à
air Contrôler l’état et la saleté
—
UF3V73F0.book Page 120 Tuesday, September 28, 2021 10:53 AM
