YAMAHA FX HO CRUISER 2022 Notices Demploi (in French)

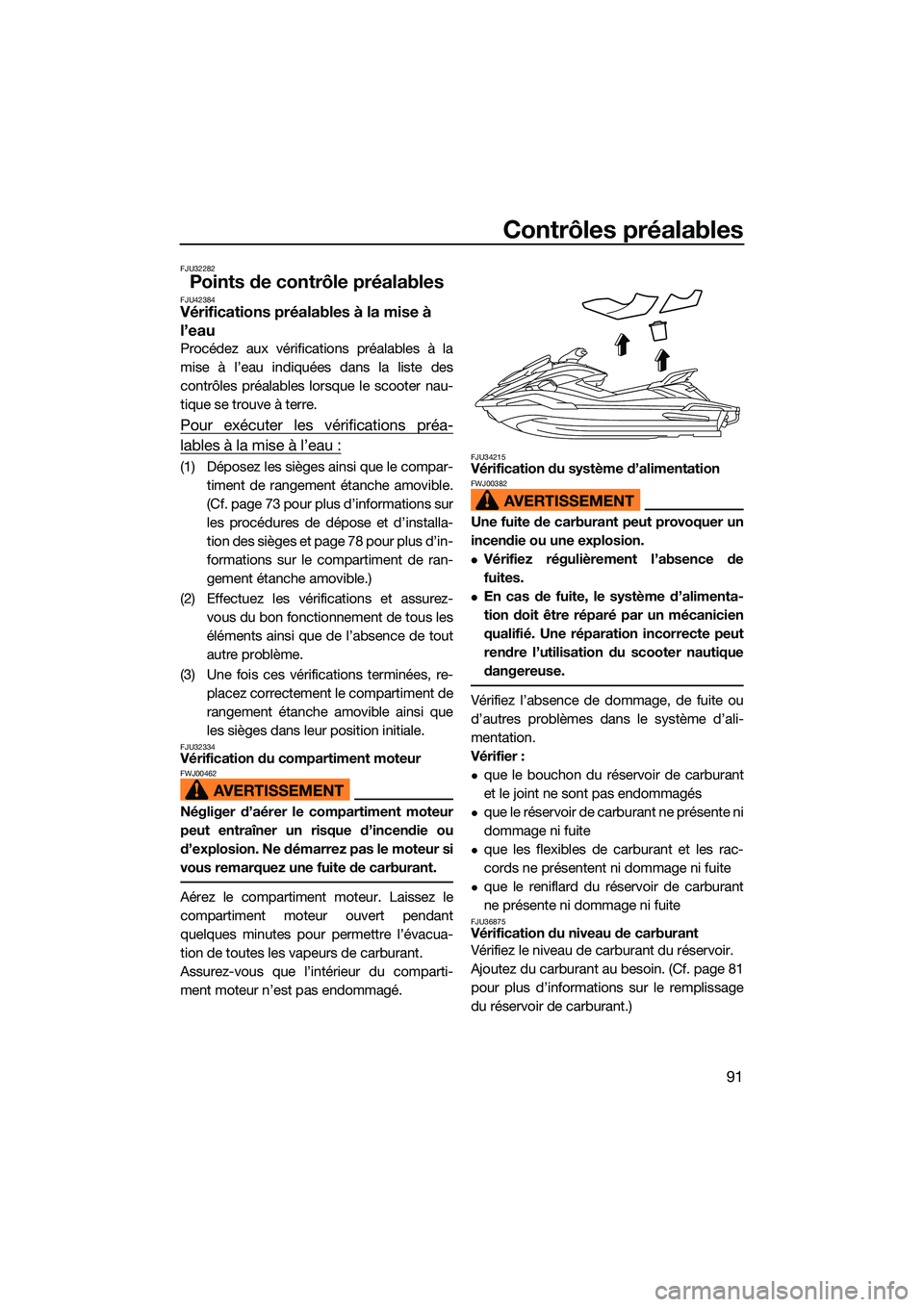

Contrôles préalables
91
FJU32282
Points de contrôle préalablesFJU42384Vérifications préalables à la mise à
l’eau
Procédez aux vérifications préalables à la
mise à l’eau indiquées dans la liste des
contrôles préalables lorsque le scooter nau-
tique se trouve à terre.
Pour exécuter les vérifications préa-
lables à la mise à l’eau :
(1) Déposez les sièges ainsi que le compar-timent de rangement étanche amovible.
(Cf. page 73 pour plus d’informations sur
les procédures de dépose et d’installa-
tion des sièges et page 78 pour plus d’in-
formations sur le compartiment de ran-
gement étanche amovible.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
(3) Une fois ces vérifications terminées, re- placez correctement le compartiment de
rangement étanche amovible ainsi que
les sièges dans leur position initiale.
FJU32334Vérification du compartiment moteurFWJ00462
Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou
d’explosion. Ne démarrez pas le moteur si
vous remarquez une fuite de carburant.
Aérez le compartiment moteur. Laissez le
compartiment moteur ouvert pendant
quelques minutes pour permettre l’évacua-
tion de toutes les vapeurs de carburant.
Assurez-vous que l’intérieur du comparti-
ment moteur n’est pas endommagé.
FJU34215Vérification du système d’alimentationFWJ00382
Une fuite de carburant peut provoquer un
incendie ou une explosion.
Vérifiez régulièrement l’absence de
fuites.
En cas de fuite, le système d’alimenta-
tion doit être réparé par un mécanicien
qualifié. Une réparation incorrecte peut
rendre l’utilisation du scooter nautique
dangereuse.
Vérifiez l’absence de dommage, de fuite ou
d’autres problèmes dans le système d’ali-
mentation.
Vérifier :
que le bouchon du réservoir de carburant
et le joint ne sont pas endommagés
que le réservoir de carburant ne présente ni
dommage ni fuite
que les flexibles de carburant et les rac-
cords ne présentent ni dommage ni fuite
que le reniflard du réservoir de carburant
ne présente ni dommage ni fuite
FJU36875Vérification du niveau de carburant
Vérifiez le niveau de carburant du réservoir.
Ajoutez du carburant au besoin. (Cf. page 81
pour plus d’informations sur le remplissage
du réservoir de carburant.)
UF3V73F0.book Page 91 Tuesday, September 28, 2021 10:53 AM

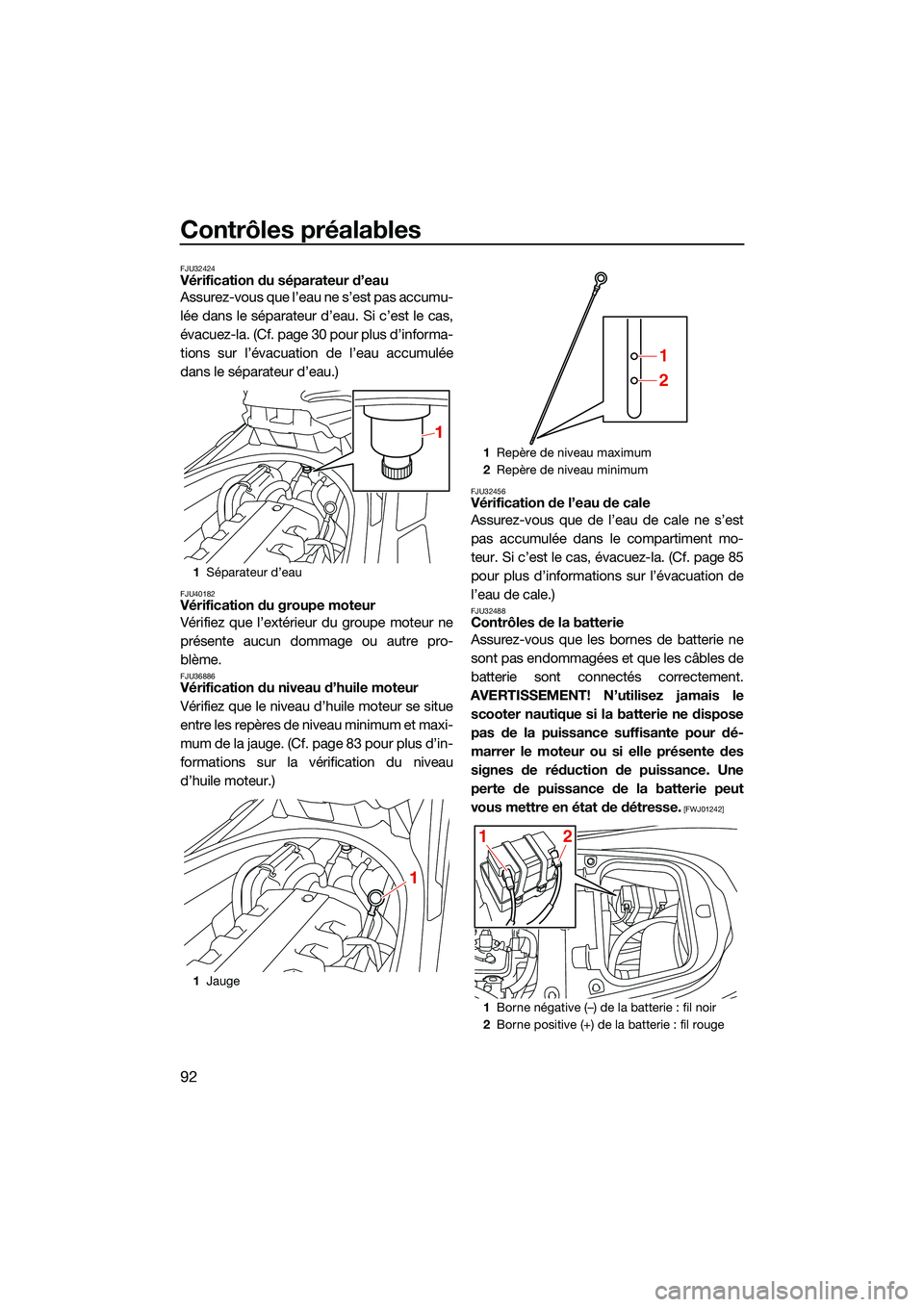

Contrôles préalables
92
FJU32424Vérification du séparateur d’eau
Assurez-vous que l’eau ne s’est pas accumu-
lée dans le séparateur d’eau. Si c’est le cas,
évacuez-la. (Cf. page 30 pour plus d’informa-
tions sur l’évacuation de l’eau accumulée
dans le séparateur d’eau.)
FJU40182Vérification du groupe moteur
Vérifiez que l’extérieur du groupe moteur ne
présente aucun dommage ou autre pro-
blème.
FJU36886Vérification du niveau d’huile moteur
Vérifiez que le niveau d’huile moteur se situe
entre les repères de niveau minimum et maxi-
mum de la jauge. (Cf. page 83 pour plus d’in-
formations sur la vérification du niveau
d’huile moteur.)
FJU32456Vérification de l’eau de cale
Assurez-vous que de l’eau de cale ne s’est
pas accumulée dans le compartiment mo-
teur. Si c’est le cas, évacuez-la. (Cf. page 85
pour plus d’informations sur l’évacuation de
l’eau de cale.)
FJU32488Contrôles de la batterie
Assurez-vous que les bornes de batterie ne
sont pas endommagées et que les câbles de
batterie sont connectés correctement.
AVERTISSEMENT! N’utilisez jamais le scooter nautique si la batterie ne dispose
pas de la puissance suffisante pour dé-
marrer le moteur ou si elle présente des
signes de réduction de puissance. Une
perte de puissance de la batterie peut
vous mettre en état de détresse.
[FWJ01242]
1 Séparateur d’eau
1 Jauge
1
1
1Repère de niveau maximum
2 Repère de niveau minimum
1 Borne négative (–) de la batterie : fil noir
2 Borne positive (+) de la batterie : fil rouge
1
2
12
UF3V73F0.book Page 92 Tuesday, September 28, 2021 10:53 AM

Contrôles préalables
93

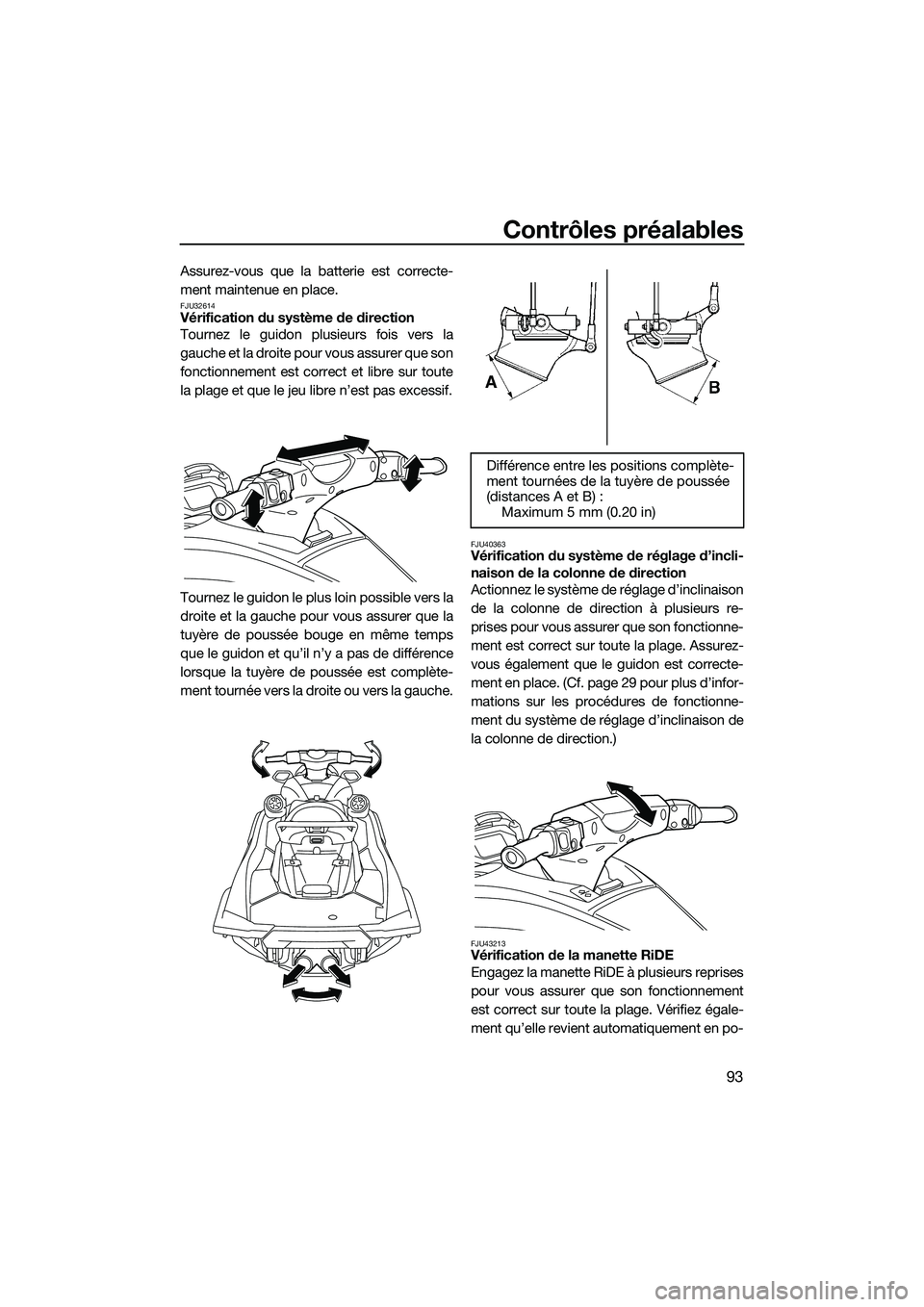

Assurez-vous que la batterie est correcte-
ment maintenue en place.
FJU32614Vérification du système de direction
Tournez le guidon plusieurs fois vers la
gauche et la droite pour vous assurer que son
fonctionnement est correct et libre sur toute
la plage et que le jeu libre n’est pas excessif.
Tournez le guidon le plus loin possible vers la
droite et la gauche pour vous assurer que la
tuyère de poussée bouge en même temps
que le guidon et qu’il n’y a pas de différence
lorsque la tuyère de poussée est complète-
ment tournée vers la droite ou vers la gauche.
FJU40363Vérification du système de réglage d’incli-
naison de la colonne de direction
Actionnez le système de réglage d’inclinaison
de la colonne de direction à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Assurez-
vous également que le guidon est correcte-
ment en place. (Cf. page 29 pour plus d’infor-
mations sur les procédures de fonctionne-
ment du système de réglage d’inclinaison de
la colonne de direction.)
FJU43213Vérification de la manette RiDE
Engagez la manette RiDE à plusieurs reprises
pour vous assurer que son fonctionnement
est correct sur toute la plage. Vérifiez égale-
ment qu’elle revient automatiquement en po-
Différence entre les positions complète-
ment tournées de la tuyère de poussée
(distances A et B) :Maximum 5 mm (0.20 in)
UF3V73F0.book Page 93 Tuesday, September 28, 2021 10:53 AM

Contrôles préalables
94

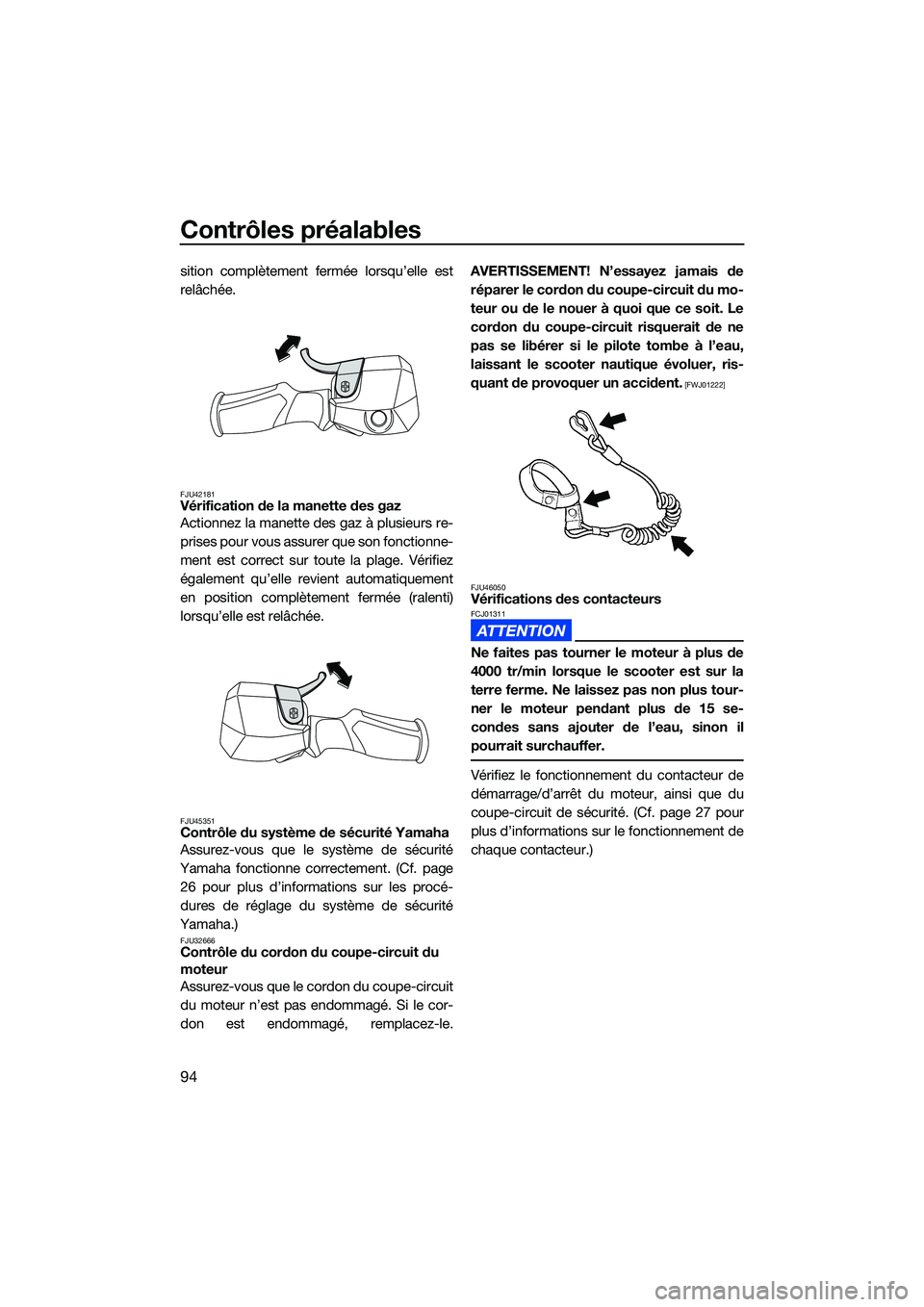

sition complètement fermée lorsqu’elle est
relâchée.
FJU42181Vérification de la manette des gaz
Actionnez la manette des gaz à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiez
également qu’elle revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU45351Contrôle du système de sécurité Yamaha
Assurez-vous que le système de sécurité
Yamaha fonctionne correctement. (Cf. page 26 pour plus d’informations sur les procé-
dures de réglage du système de sécurité
Yamaha.)
FJU32666Contrôle du cordon du coupe-circuit du
moteur
Assurez-vous que le cordon du coupe-circuit
du moteur n’est pas endommagé. Si le cor-
don est endommagé, remplacez-le. AVERTISSEMENT! N’essayez jamais de
réparer le cordon du coupe-circuit du mo-
teur ou de le nouer à quoi que ce soit. Le
cordon du coupe-circuit risquerait de ne
pas se libérer si le pilote tombe à l’eau,
laissant le scooter nautique évoluer, ris-
quant de provoquer un accident.
[FWJ01222]
FJU46050
Vérifications des contacteursFCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
Vérifiez le fonctionnement du contacteur de
démarrage/d’arrêt du moteur, ainsi que du
coupe-circuit de sécurité. (Cf. page 27 pour
plus d’informations sur le fonctionnement de
chaque contacteur.)
UF3V73F0.book Page 94 Tuesday, September 28, 2021 10:53 AM

Contrôles préalables
95

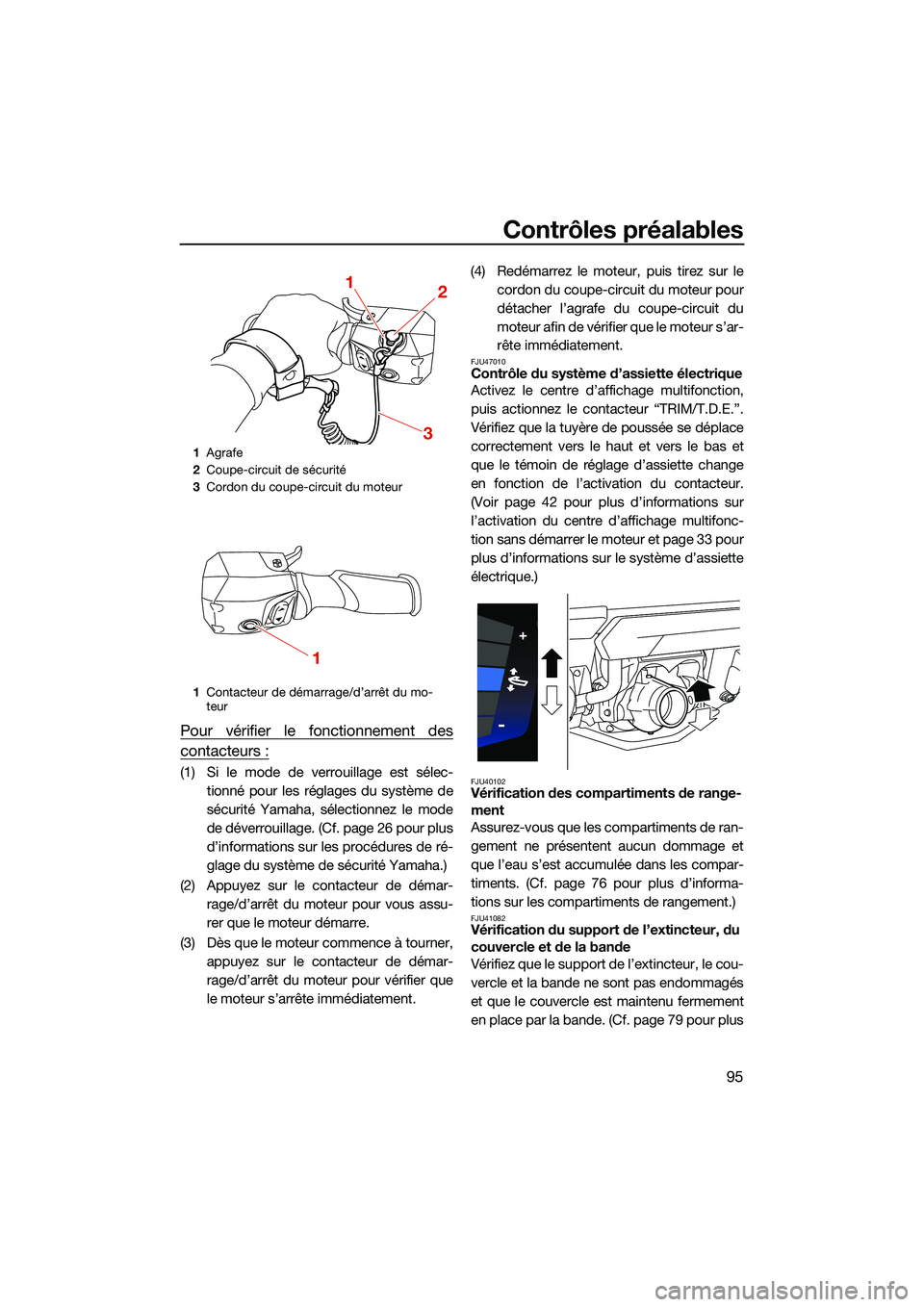

Pour vérifier le fonctionnement des
contacteurs :
(1) Si le mode de verrouillage est sélec-tionné pour les réglages du système de
sécurité Yamaha, sé lectionnez le mode
de déverrouillage. (Cf. page 26 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Appuyez sur le contacteur de démar- rage/d’arrêt du moteur pour vous assu-
rer que le moteur démarre.
(3) Dès que le moteur commence à tourner, appuyez sur le contacteur de démar-
rage/d’arrêt du moteur pour vérifier que
le moteur s’arrête immédiatement. (4) Redémarrez le moteur, puis tirez sur le
cordon du coupe-circuit du moteur pour
détacher l’agrafe du coupe-circuit du
moteur afin de vérifier que le moteur s’ar-
rête immédiatement.
FJU47010Contrôle du système d’assiette électrique
Activez le centre d’affichage multifonction,
puis actionnez le contacteur “TRIM/T.D.E.”.
Vérifiez que la tuyère de poussée se déplace
correctement vers le haut et vers le bas et
que le témoin de réglage d’assiette change
en fonction de l’activation du contacteur.
(Voir page 42 pour plus d’informations sur
l’activation du centre d’affichage multifonc-
tion sans démarrer le moteur et page 33 pour
plus d’informations sur le système d’assiette
électrique.)
FJU40102Vérification des compartiments de range-
ment
Assurez-vous que les compartiments de ran-
gement ne présentent aucun dommage et
que l’eau s’est accumulée dans les compar-
timents. (Cf. page 76 pour plus d’informa-
tions sur les compartiments de rangement.)
FJU41082Vérification du support de l’extincteur, du
couvercle et de la bande
Vérifiez que le support de l’extincteur, le cou-
vercle et la bande ne sont pas endommagés
et que le couvercle est maintenu fermement
en place par la bande. (Cf. page 79 pour plus
1 Agrafe
2 Coupe-circuit de sécurité
3 Cordon du coupe-circuit du moteur
1 Contacteur de démarrage/d’arrêt du mo-
teur
12
3
1
UF3V73F0.book Page 95 Tuesday, September 28, 2021 10:53 AM

Contrôles préalables
96

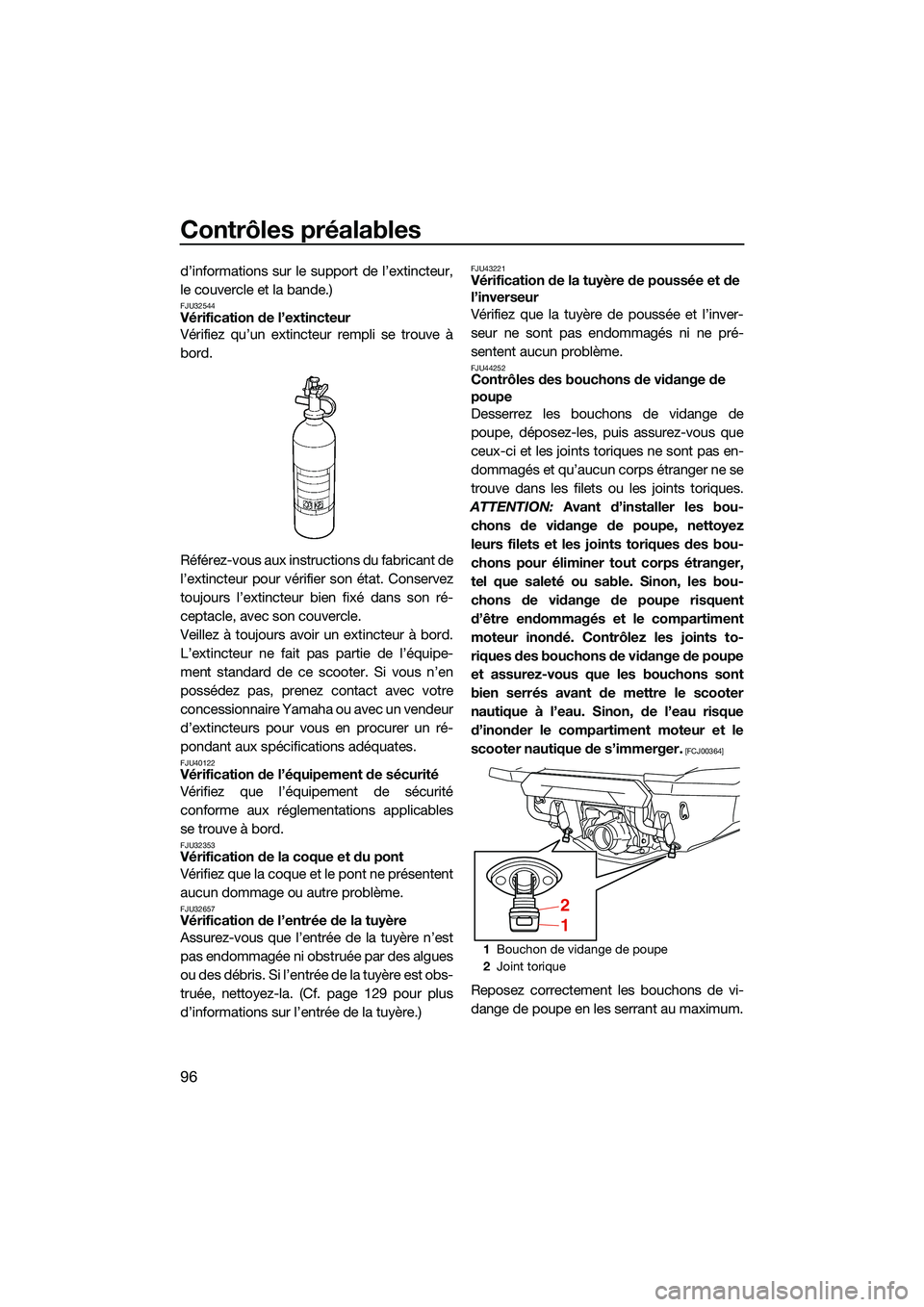

d’informations sur le support de l’extincteur,
le couvercle et la bande.)
FJU32544Vérification de l’extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord.
Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur bien fixé dans son ré-
ceptacle, avec son couvercle.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipe-
ment standard de ce scooter. Si vous n’en
possédez pas, prenez contact avec votre
concessionnaire Yamaha ou avec un vendeur
d’extincteurs pour vous en procurer un ré-
pondant aux spécifications adéquates.
FJU40122Vérification de l’équipement de sécurité
Vérifiez que l’équipement de sécurité
conforme aux réglementations applicables
se trouve à bord.
FJU32353Vérification de la coque et du pont
Vérifiez que la coque et le pont ne présentent
aucun dommage ou autre problème.
FJU32657Vérification de l’entrée de la tuyère
Assurez-vous que l’entrée de la tuyère n’est
pas endommagée ni obstruée par des algues
ou des débris. Si l’entrée de la tuyère est obs-
truée, nettoyez-la. (Cf. page 129 pour plus
d’informations sur l’entrée de la tuyère.)
FJU43221Vérification de la tuyère de poussée et de
l’inverseur
Vérifiez que la tuyère de poussée et l’inver-
seur ne sont pas endommagés ni ne pré-
sentent aucun problème.
FJU44252Contrôles des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous que
ceux-ci et les joints toriques ne sont pas en-
dommagés et qu’aucun corps étranger ne se
trouve dans les filets ou les joints toriques.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets et les joints toriques des bou-
chons pour éliminer tout corps étranger,
tel que saleté ou sable. Sinon, les bou-
chons de vidange de poupe risquent
d’être endommagés et le compartiment
moteur inondé. Contrôlez les joints to-
riques des bouchons de vidange de poupe
et assurez-vous que les bouchons sont
bien serrés avant de mettre le scooter
nautique à l’eau. Sinon, de l’eau risque
d’inonder le compartiment moteur et le
scooter nautique de s’immerger.
[FCJ00364]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
1 Bouchon de vidange de poupe
2 Joint torique
2
1
UF3V73F0.book Page 96 Tuesday, September 28, 2021 10:53 AM

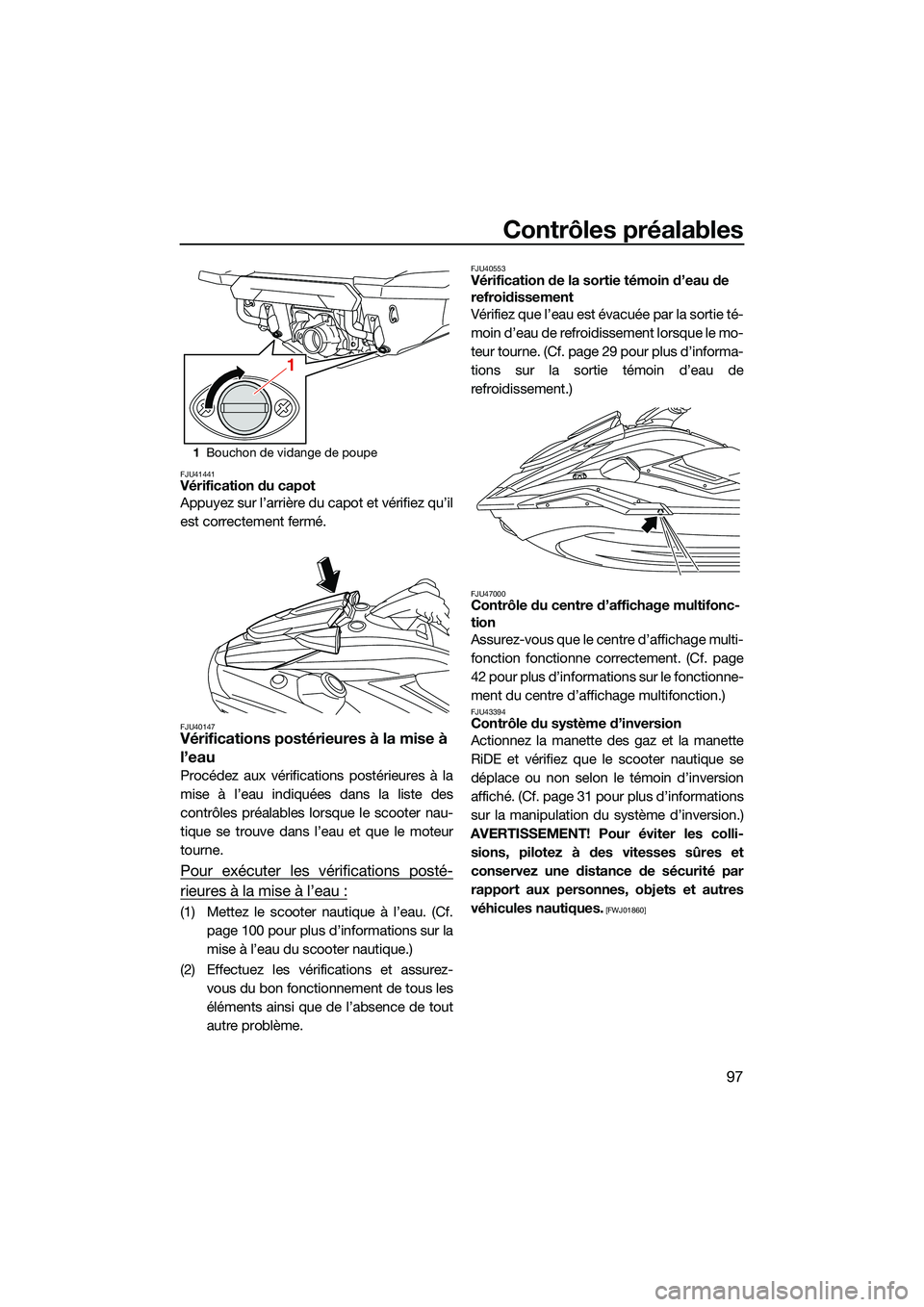

Contrôles préalables
97
FJU41441Vérification du capot
Appuyez sur l’arrière du capot et vérifiez qu’il
est correctement fermé.
FJU40147Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des
contrôles préalables lorsque le scooter nau-
tique se trouve dans l’eau et que le moteur
tourne.
Pour exécuter les vérifications posté-
rieures à la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.page 100 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
FJU40553Vérification de la sortie témoin d’eau de
refroidissement
Vérifiez que l’eau est évacuée par la sortie té-
moin d’eau de refroidissement lorsque le mo-
teur tourne. (Cf. page 29 pour plus d’informa-
tions sur la sortie témoin d’eau de
refroidissement.)
FJU47000Contrôle du centre d’affichage multifonc-
tion
Assurez-vous que le centre d’affichage multi-
fonction fonctionne correctement. (Cf. page
42 pour plus d’informations sur le fonctionne-
ment du centre d’affichage multifonction.)
FJU43394Contrôle du système d’inversion
Actionnez la manette des gaz et la manette
RiDE et vérifiez que le scooter nautique se
déplace ou non selon le témoin d’inversion
affiché. (Cf. page 31 pour plus d’informations
sur la manipulation du système d’inversion.)
AVERTISSEMENT! Pour éviter les colli- sions, pilotez à des vitesses sûres et
conservez une distance de sécurité par
rapport aux personnes, objets et autres
véhicules nautiques.
[FWJ01860]
1 Bouchon de vidange de poupe
1
UF3V73F0.book Page 97 Tuesday, September 28, 2021 10:53 AM

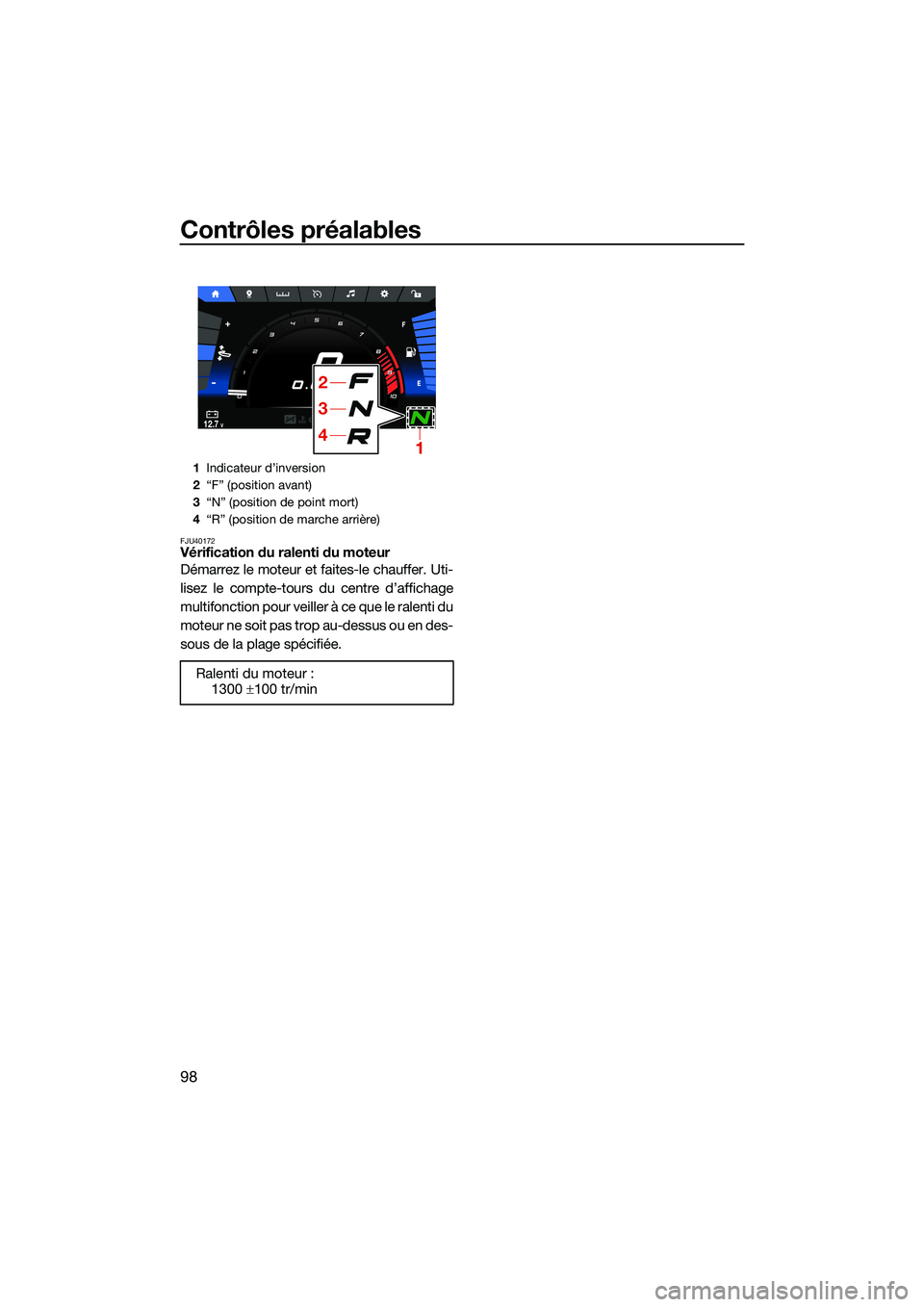

Contrôles préalables
98
FJU40172Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Uti-
lisez le compte-tours du centre d’affichage
multifonction pour veiller à ce que le ralenti du
moteur ne soit pas trop au-dessus ou en des-
sous de la plage spécifiée.
1Indicateur d’inversion
2 “F” (position avant)
3 “N” (position de point mort)
4 “R” (position de marche arrière)
Ralenti du moteur :
1300 100 tr/min
MPH
RPM
x1000
12.7V10 :00AM
14
3
2
UF3V73F0.book Page 98 Tuesday, September 28, 2021 10:53 AM

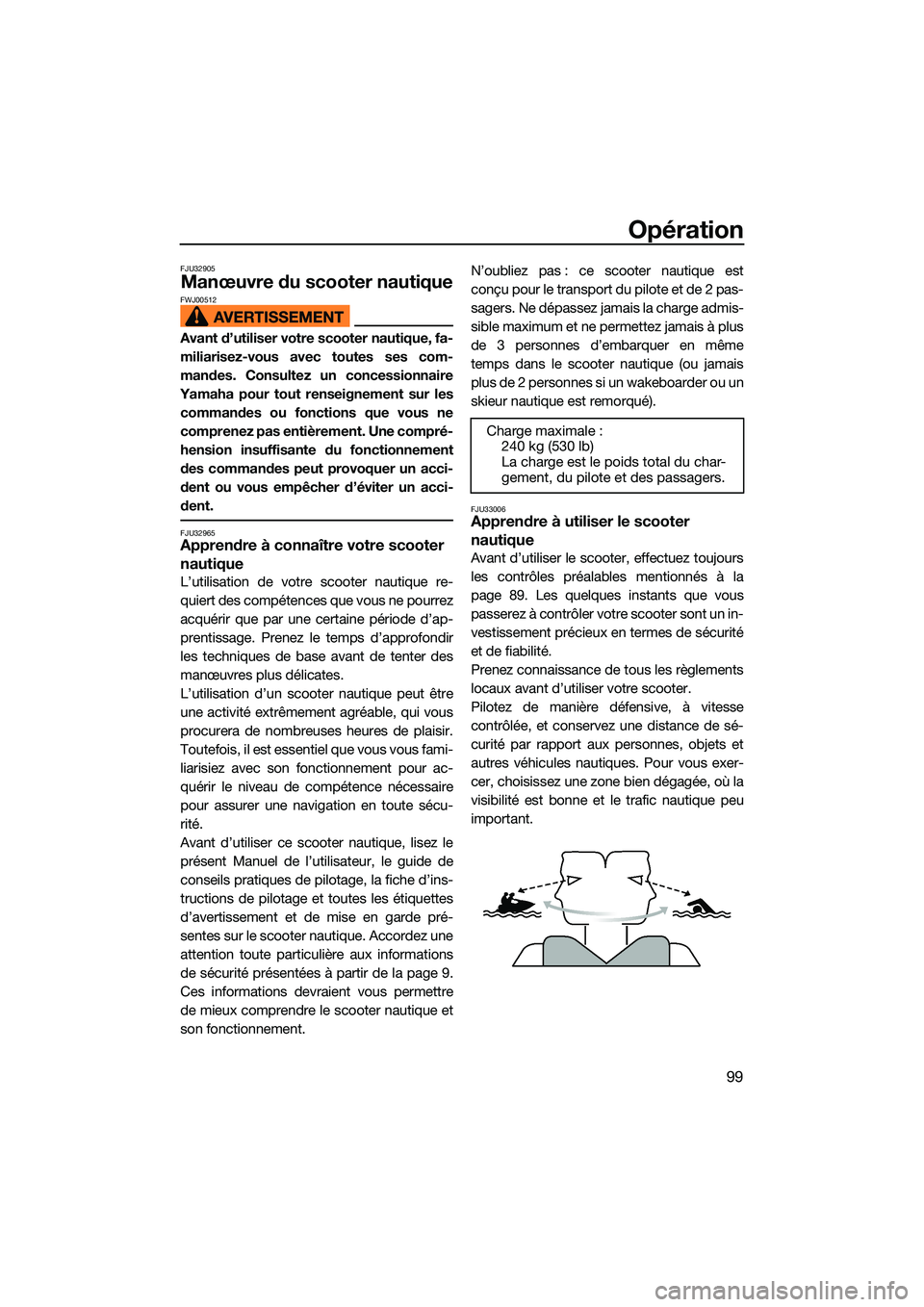

Opération
99
FJU32905
Manœuvre du scooter nautiqueFWJ00512
Avant d’utiliser votre scooter nautique, fa-
miliarisez-vous avec toutes ses com-
mandes. Consultez un concessionnaire
Yamaha pour tout renseignement sur les commandes ou fonctions que vous ne
comprenez pas entièrement. Une compré-
hension insuffisante du fonctionnement
des commandes peut provoquer un acci-
dent ou vous empêcher d’éviter un acci-
dent.
FJU32965Apprendre à connaître votre scooter
nautique
L’utilisation de votre scooter nautique re-
quiert des compétences que vous ne pourrez
acquérir que par une certaine période d’ap-
prentissage. Prenez le temps d’approfondir
les techniques de base avant de tenter des
manœuvres plus délicates.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous
procurera de nombreuses heures de plaisir.
Toutefois, il est essentiel que vous vous fami-
liarisiez avec son fonctionnement pour ac-
quérir le niveau de compétence nécessaire
pour assurer une navigation en toute sécu-
rité.
Avant d’utiliser ce scooter nautique, lisez le
présent Manuel de l’utilisateur, le guide de
conseils pratiques de pilotage, la fiche d’ins-
tructions de pilotage et toutes les étiquettes
d’avertissement et de mise en garde pré-
sentes sur le scooter nautique. Accordez une
attention toute particulière aux informations
de sécurité présentées à partir de la page 9.
Ces informations devraient vous permettre
de mieux comprendre le scooter nautique et
son fonctionnement. N’oubliez pas : ce scooter nautique est
conçu pour le transport du pilote et de 2 pas-
sagers. Ne dépassez jamais la charge admis-
sible maximum et ne permettez jamais à plus
de 3 personnes d’embarquer en même
temps dans le scooter nautique (ou jamais
plus de 2 personnes si un wakeboarder ou un
skieur nautique est remorqué).
FJU33006Apprendre à utiliser le scooter
nautique
Avant d’utiliser le scooter, effectuez toujours
les contrôles préalables mentionnés à la
page 89. Les quelques instants que vous
passerez à contrôler votre scooter sont un in-
vestissement précieux en termes de sécurité
et de fiabilité.
Prenez connaissance de tous les règlements
locaux avant d’utilis
er votre scooter.
Pilotez de manière défensive, à vitesse
contrôlée, et conservez une distance de sé-
curité par rapport aux personnes, objets et
autres véhicules nautiques. Pour vous exer-
cer, choisissez une zone bien dégagée, où la
visibilité est bonne et le trafic nautique peu
important. Charge maximale :
240 kg (530 lb)
La charge est le poids total du char-
gement, du pilote et des passagers.
UF3V73F0.book Page 99 Tuesday, September 28, 2021 10:53 AM

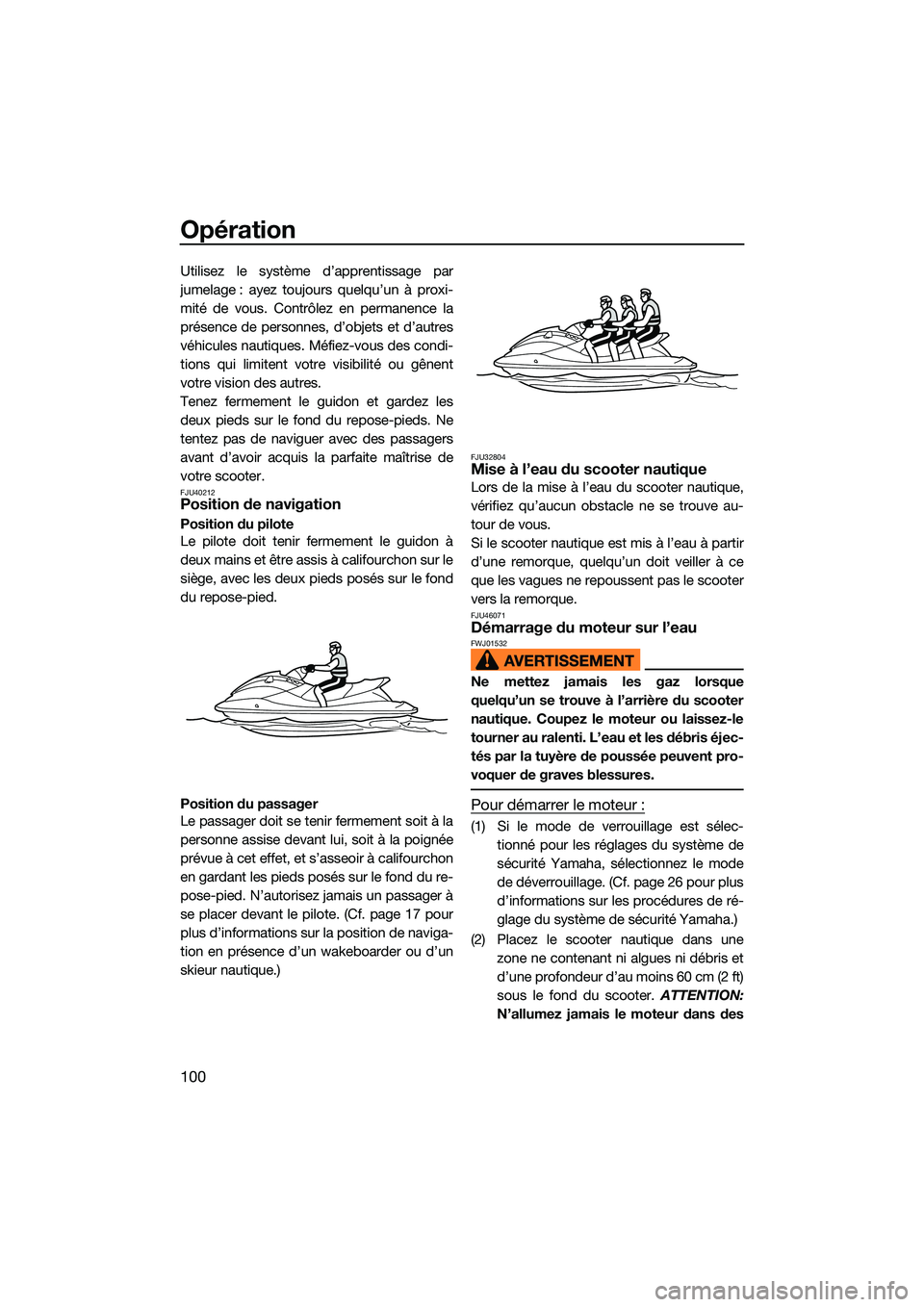

Opération
100
Utilisez le système d’apprentissage par
jumelage : ayez toujours quelqu’un à proxi-
mité de vous. Contrôlez en permanence la
présence de personnes, d’objets et d’autres
véhicules nautiques. Méfiez-vous des condi-
tions qui limitent votre visibilité ou gênent
votre vision des autres.
Tenez fermement le guidon et gardez les
deux pieds sur le fond du repose-pieds. Ne
tentez pas de naviguer avec des passagers
avant d’avoir acquis la parfaite maîtrise de
votre scooter.
FJU40212Position de navigation
Position du pilote
Le pilote doit tenir fermement le guidon à
deux mains et être assis à califourchon sur le
siège, avec les deux pieds posés sur le fond
du repose-pied.
Position du passager
Le passager doit se tenir fermement soit à la
personne assise devant lui, soit à la poignée
prévue à cet effet, et s’asseoir à califourchon
en gardant les pieds posés sur le fond du re-
pose-pied. N’autorisez jamais un passager à
se placer devant le pilote. (Cf. page 17 pour
plus d’informations sur la position de naviga-
tion en présence d’un wakeboarder ou d’un
skieur nautique.)
FJU32804Mise à l’eau du scooter nautique
Lors de la mise à l’eau du scooter nautique,
vérifiez qu’aucun obstacle ne se trouve au-
tour de vous.
Si le scooter nautique est mis à l’eau à partir
d’une remorque, quelqu’un doit veiller à ce
que les vagues ne repoussent pas le scooter
vers la remorque.
FJU46071Démarrage du moteur sur l’eauFWJ01532
Ne mettez jamais les gaz lorsque
quelqu’un se trouve à l’arrière du scooter
nautique. Coupez le moteur ou laissez-le
tourner au ralenti. L’eau et les débris éjec-
tés par la tuyère de poussée peuvent pro-
voquer de graves blessures.
Pour démarrer le moteur :
(1) Si le mode de verrouillage est sélec-tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 26 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Placez le scooter nautique dans une zone ne contenant ni algues ni débris et
d’une profondeur d’au moins 60 cm (2 ft)
sous le fond du scooter. ATTENTION:
N’allumez jamais le moteur dans des
UF3V73F0.book Page 100 Tuesday, September 28, 2021 10:53 AM
