YAMAHA FX SHO 2009 Manuale de Empleo (in Spanish)

Características y funciones

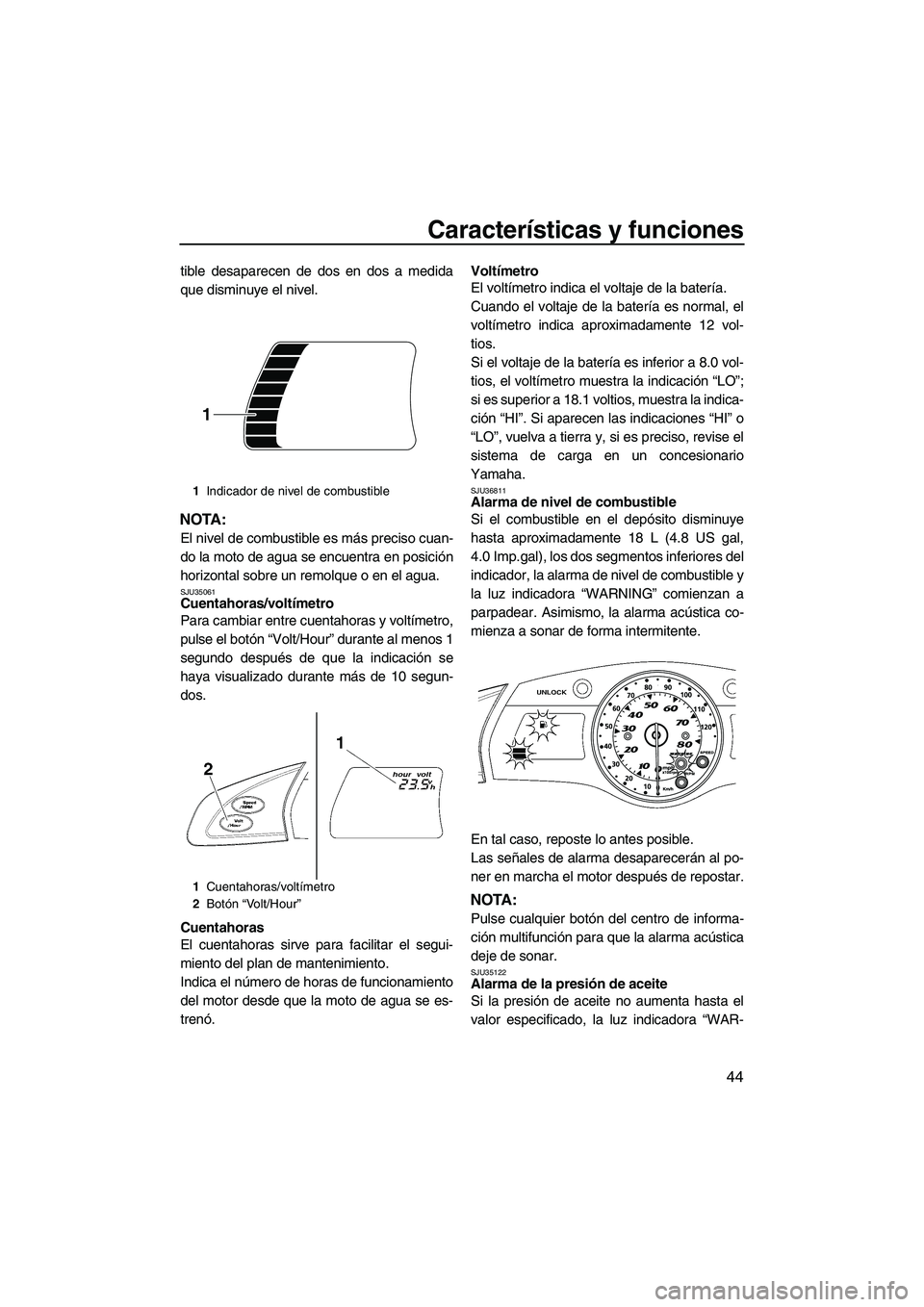

44
tible desaparecen de dos en dos a medida
que disminuye el nivel.
NOTA:
El nivel de combustible es más preciso cuan-
do la moto de agua se encuentra en posición
horizontal sobre un remolque o en el agua.
SJU35061Cuentahoras/voltímetro
Para cambiar entre cuentahoras y voltímetro,
pulse el botón “Volt/Hour” durante al menos 1
segundo después de que la indicación se
haya visualizado durante más de 10 segun-
dos.
Cuentahoras
El cuentahoras sirve para facilitar el segui-
miento del plan de mantenimiento.
Indica el número de horas de funcionamiento
del motor desde que la moto de agua se es-
trenó.Voltímetro
El voltímetro indica el voltaje de la batería.
Cuando el voltaje de la batería es normal, el
voltímetro indica aproximadamente 12 vol-
tios.
Si el voltaje de la batería es inferior a 8.0 vol-
tios, el voltímetro muestra la indicación “LO”;
si es superior a 18.1 voltios, muestra la indica-
ción “HI”. Si aparecen las indicaciones “HI” o
“LO”, vuelva a tierra y, si es preciso, revise el
sistema de carga en un concesionario
Yamaha.
SJU36811Alarma de nivel de combustible
Si el combustible en el depósito disminuye
hasta aproximadamente 18 L (4.8 US gal,
4.0 Imp.gal), los dos segmentos inferiores del
indicador, la alarma de nivel de combustible y
la luz indicadora “WARNING” comienzan a
parpadear. Asimismo, la alarma acústica co-
mienza a sonar de forma intermitente.
En tal caso, reposte lo antes posible.
Las señales de alarma desaparecerán al po-
ner en marcha el motor después de repostar.
NOTA:
Pulse cualquier botón del centro de informa-
ción multifunción para que la alarma acústica
deje de sonar.
SJU35122Alarma de la presión de aceite
Si la presión de aceite no aumenta hasta el
valor especificado, la luz indicadora “WAR-
1Indicador de nivel de combustible
1Cuentahoras/voltímetro
2Botón “Volt/Hour”
1
UF1W71S0.book Page 44 Tuesday, July 1, 2008 9:57 AM

Características y funciones
45

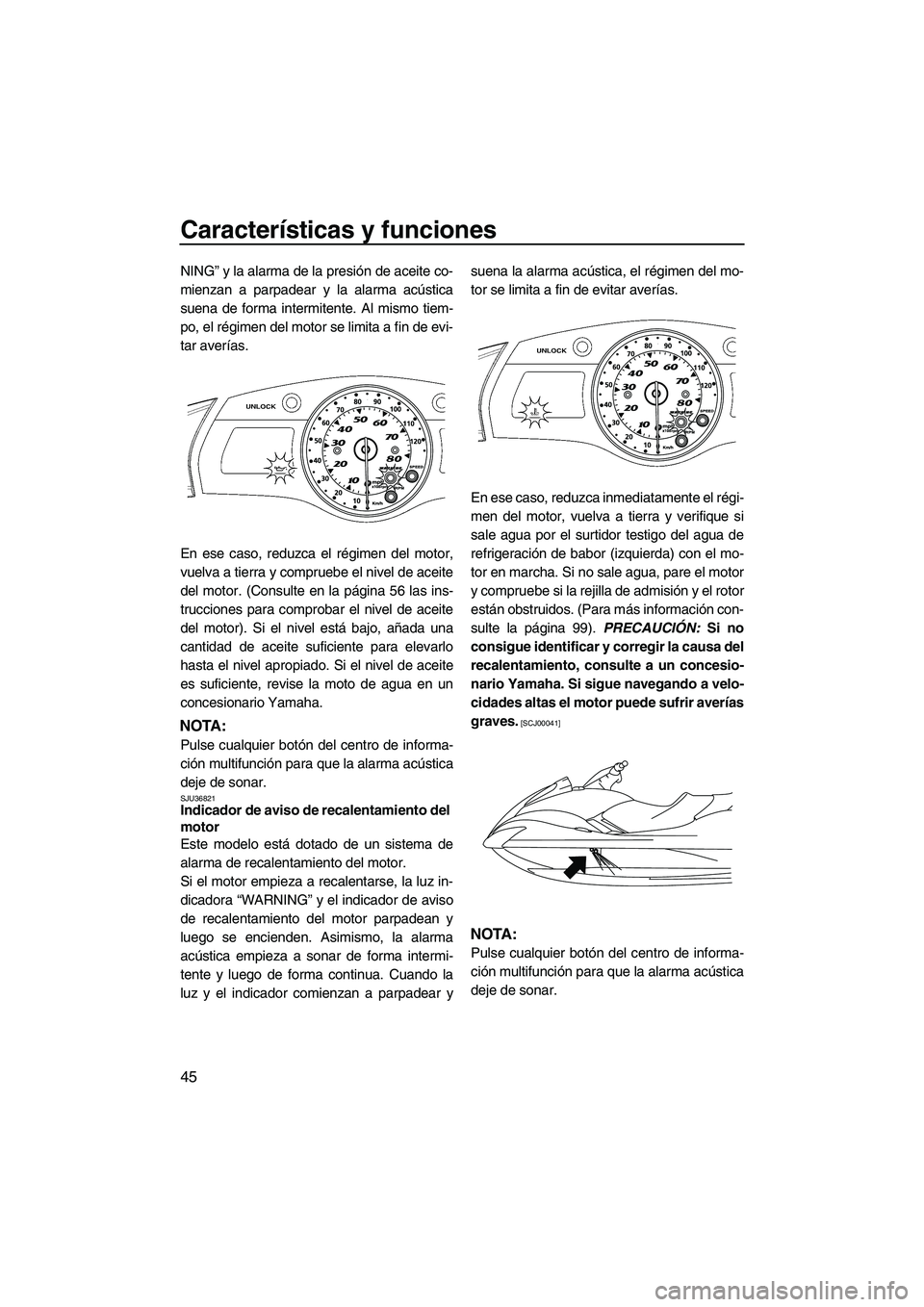

NING” y la alarma de la presión de aceite co-
mienzan a parpadear y la alarma acústica
suena de forma intermitente. Al mismo tiem-
po, el régimen del motor se limita a fin de evi-
tar averías.
En ese caso, reduzca el régimen del motor,
vuelva a tierra y compruebe el nivel de aceite
del motor. (Consulte en la página 56 las ins-
trucciones para comprobar el nivel de aceite
del motor). Si el nivel está bajo, añada una
cantidad de aceite suficiente para elevarlo
hasta el nivel apropiado. Si el nivel de aceite
es suficiente, revise la moto de agua en un
concesionario Yamaha.
NOTA:
Pulse cualquier botón del centro de informa-
ción multifunción para que la alarma acústica
deje de sonar.
SJU36821Indicador de aviso de recalentamiento del
motor
Este modelo está dotado de un sistema de
alarma de recalentamiento del motor.
Si el motor empieza a recalentarse, la luz in-
dicadora “WARNING” y el indicador de aviso
de recalentamiento del motor parpadean y
luego se encienden. Asimismo, la alarma
acústica empieza a sonar de forma intermi-
tente y luego de forma continua. Cuando la
luz y el indicador comienzan a parpadear ysuena la alarma acústica, el régimen del mo-
tor se limita a fin de evitar averías.
En ese caso, reduzca inmediatamente el régi-
men del motor, vuelva a tierra y verifique si
sale agua por el surtidor testigo del agua de
refrigeración de babor (izquierda) con el mo-
tor en marcha. Si no sale agua, pare el motor
y compruebe si la rejilla de admisión y el rotor
están obstruidos. (Para más información con-
sulte la página 99). PRECAUCIÓN: Si no
consigue identificar y corregir la causa del
recalentamiento, consulte a un concesio-
nario Yamaha. Si sigue navegando a velo-
cidades altas el motor puede sufrir averías
graves.
[SCJ00041]
NOTA:
Pulse cualquier botón del centro de informa-
ción multifunción para que la alarma acústica
deje de sonar.
UF1W71S0.book Page 45 Tuesday, July 1, 2008 9:57 AM

Características y funciones

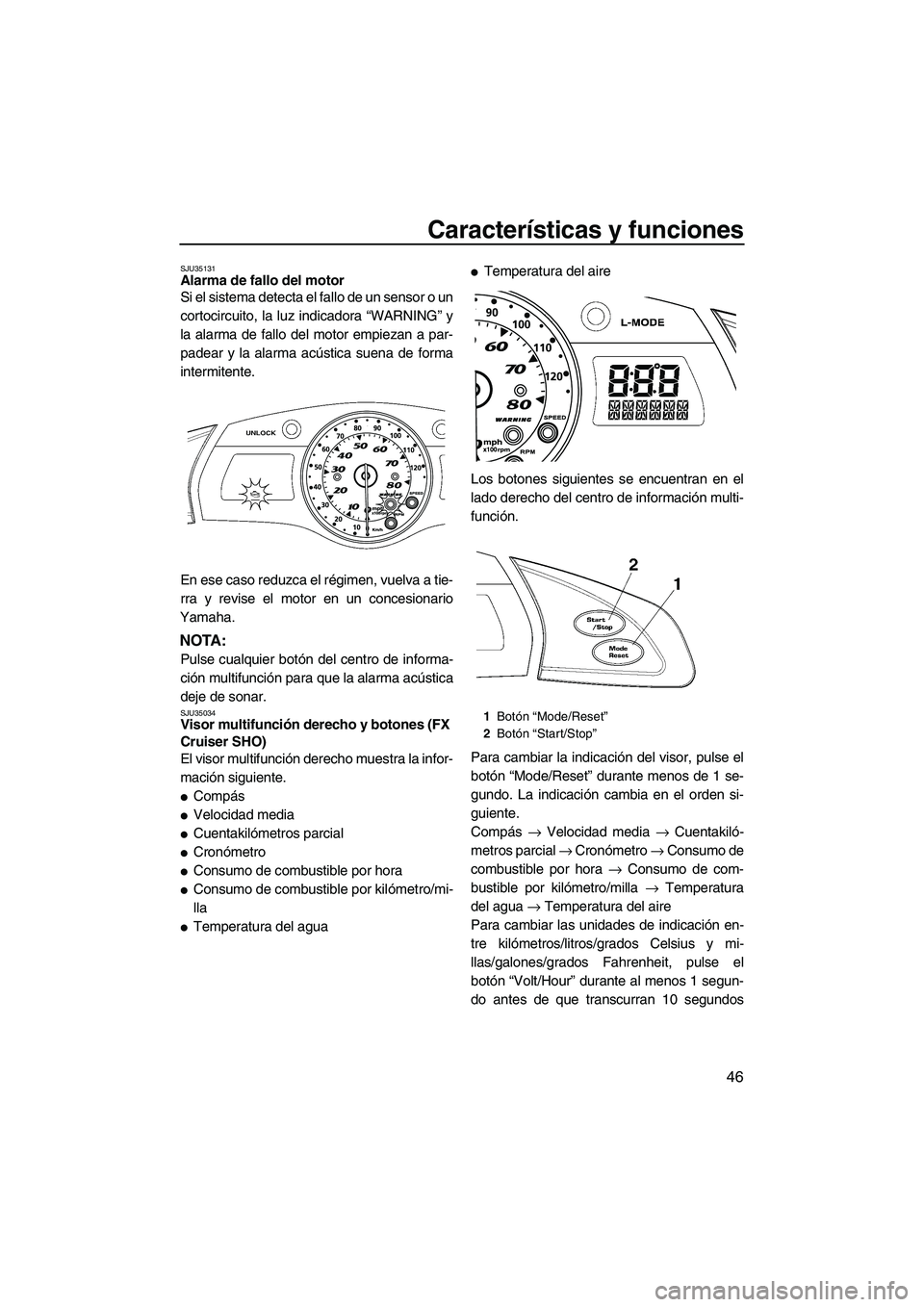

46
SJU35131Alarma de fallo del motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, la luz indicadora “WARNING” y
la alarma de fallo del motor empiezan a par-
padear y la alarma acústica suena de forma
intermitente.
En ese caso reduzca el régimen, vuelva a tie-
rra y revise el motor en un concesionario
Yamaha.
NOTA:
Pulse cualquier botón del centro de informa-
ción multifunción para que la alarma acústica
deje de sonar.
SJU35034Visor multifunción derecho y botones (FX
Cruiser SHO)
El visor multifunción derecho muestra la infor-
mación siguiente.

Compás

Velocidad media

Cuentakilómetros parcial

Cronómetro

Consumo de combustible por hora

Consumo de combustible por kilómetro/mi-
lla

Temperatura del agua

Temperatura del aire
Los botones siguientes se encuentran en el
lado derecho del centro de información multi-
función.
Para cambiar la indicación del visor, pulse el
botón “Mode/Reset” durante menos de 1 se-
gundo. La indicación cambia en el orden si-
guiente.
Compás → Velocidad media → Cuentakiló-
metros parcial → Cronómetro → Consumo de
combustible por hora → Consumo de com-
bustible por kilómetro/milla → Temperatura
del agua → Temperatura del aire
Para cambiar las unidades de indicación en-
tre kilómetros/litros/grados Celsius y mi-
llas/galones/grados Fahrenheit, pulse el
botón “Volt/Hour” durante al menos 1 segun-
do antes de que transcurran 10 segundos
1Botón “Mode/Reset”
2Botón “Start/Stop”
UF1W71S0.book Page 46 Tuesday, July 1, 2008 9:57 AM

Características y funciones

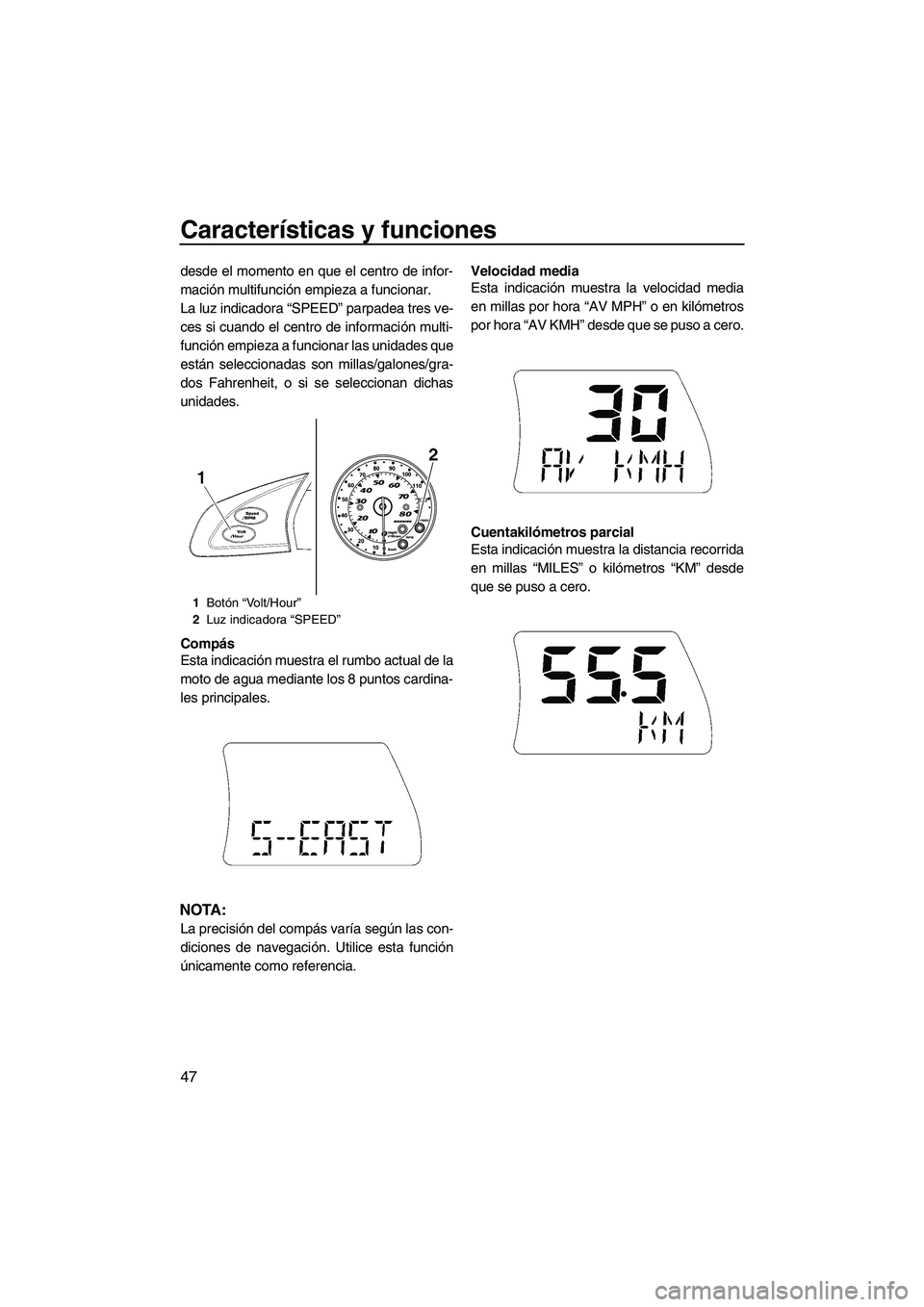

47
desde el momento en que el centro de infor-
mación multifunción empieza a funcionar.
La luz indicadora “SPEED” parpadea tres ve-
ces si cuando el centro de información multi-
función empieza a funcionar las unidades que
están seleccionadas son millas/galones/gra-
dos Fahrenheit, o si se seleccionan dichas
unidades.
Compás
Esta indicación muestra el rumbo actual de la
moto de agua mediante los 8 puntos cardina-
les principales.
NOTA:
La precisión del compás varía según las con-
diciones de navegación. Utilice esta función
únicamente como referencia.Velocidad media
Esta indicación muestra la velocidad media
en millas por hora “AV MPH” o en kilómetros
por hora “AV KMH” desde que se puso a cero.
Cuentakilómetros parcial
Esta indicación muestra la distancia recorrida
en millas “MILES” o kilómetros “KM” desde
que se puso a cero.
1Botón “Volt/Hour”
2Luz indicadora “SPEED”
UF1W71S0.book Page 47 Tuesday, July 1, 2008 9:57 AM

Características y funciones

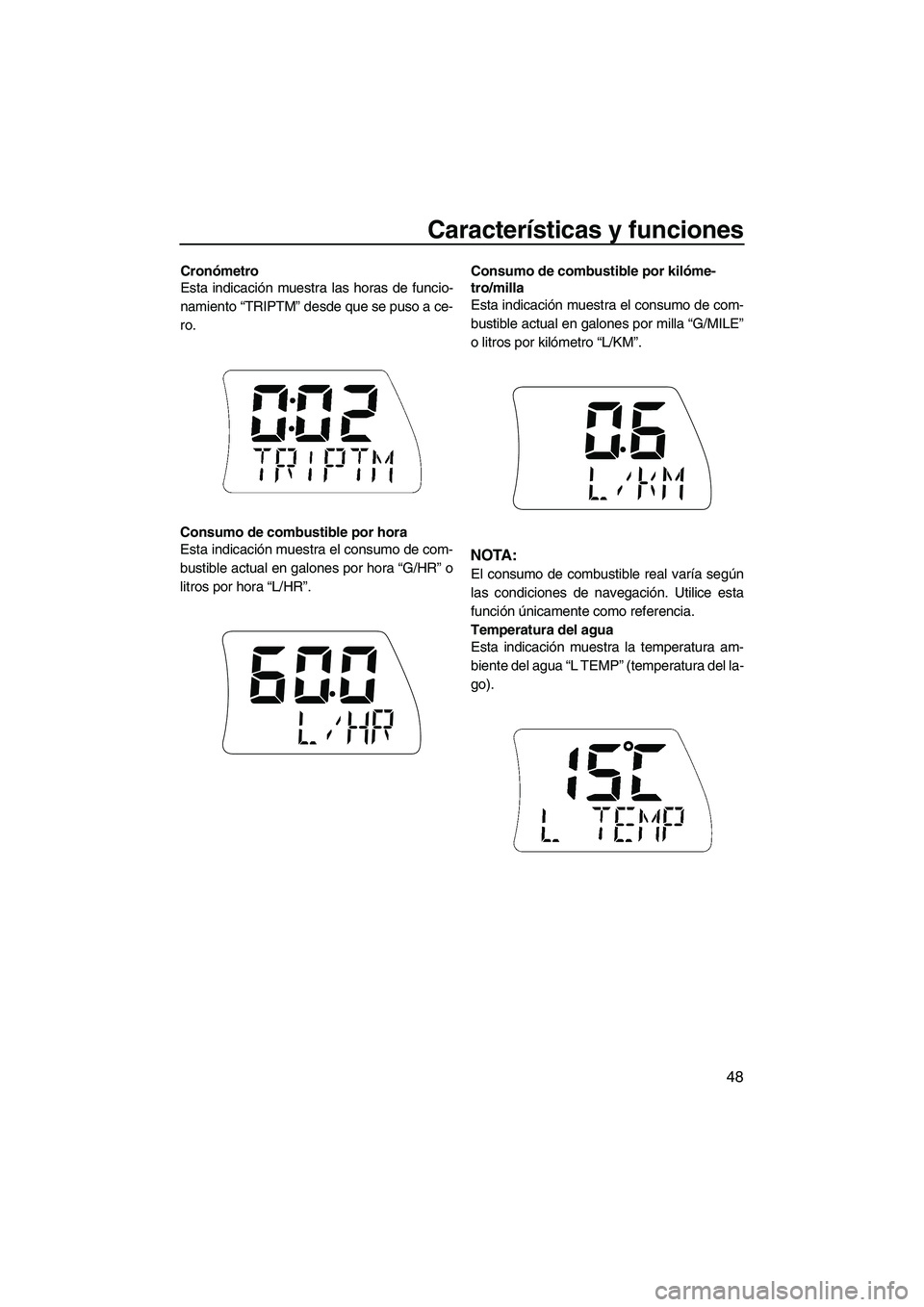

48
Cronómetro
Esta indicación muestra las horas de funcio-
namiento “TRIPTM” desde que se puso a ce-
ro.
Consumo de combustible por hora
Esta indicación muestra el consumo de com-
bustible actual en galones por hora “G/HR” o
litros por hora “L/HR”.Consumo de combustible por kilóme-
tro/milla
Esta indicación muestra el consumo de com-
bustible actual en galones por milla “G/MILE”
o litros por kilómetro “L/KM”.
NOTA:
El consumo de combustible real varía según
las condiciones de navegación. Utilice esta
función únicamente como referencia.
Temperatura del agua
Esta indicación muestra la temperatura am-
biente del agua “L TEMP” (temperatura del la-
go).
UF1W71S0.book Page 48 Tuesday, July 1, 2008 9:57 AM

Características y funciones

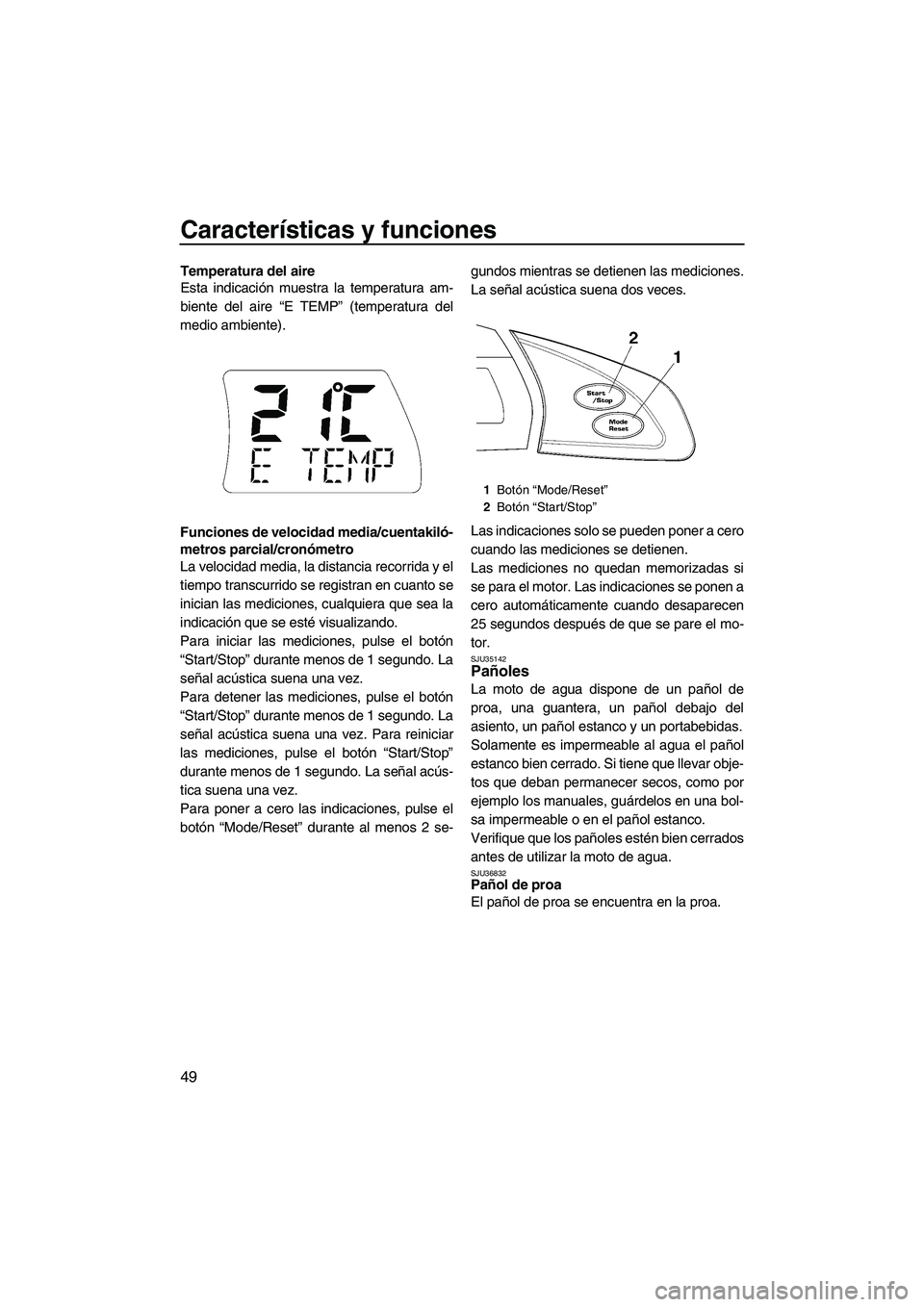

49
Temperatura del aire
Esta indicación muestra la temperatura am-
biente del aire “E TEMP” (temperatura del
medio ambiente).
Funciones de velocidad media/cuentakiló-
metros parcial/cronómetro
La velocidad media, la distancia recorrida y el
tiempo transcurrido se registran en cuanto se
inician las mediciones, cualquiera que sea la
indicación que se esté visualizando.
Para iniciar las mediciones, pulse el botón
“Start/Stop” durante menos de 1 segundo. La
señal acústica suena una vez.
Para detener las mediciones, pulse el botón
“Start/Stop” durante menos de 1 segundo. La
señal acústica suena una vez. Para reiniciar
las mediciones, pulse el botón “Start/Stop”
durante menos de 1 segundo. La señal acús-
tica suena una vez.
Para poner a cero las indicaciones, pulse el
botón “Mode/Reset” durante al menos 2 se-gundos mientras se detienen las mediciones.
La señal acústica suena dos veces.
Las indicaciones solo se pueden poner a cero
cuando las mediciones se detienen.
Las mediciones no quedan memorizadas si
se para el motor. Las indicaciones se ponen a
cero automáticamente cuando desaparecen
25 segundos después de que se pare el mo-
tor.
SJU35142Pañoles
La moto de agua dispone de un pañol de
proa, una guantera, un pañol debajo del
asiento, un pañol estanco y un portabebidas.
Solamente es impermeable al agua el pañol
estanco bien cerrado. Si tiene que llevar obje-
tos que deban permanecer secos, como por
ejemplo los manuales, guárdelos en una bol-
sa impermeable o en el pañol estanco.
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
SJU36832Pañol de proa
El pañol de proa se encuentra en la proa.
1Botón “Mode/Reset”
2Botón “Start/Stop”
UF1W71S0.book Page 49 Tuesday, July 1, 2008 9:57 AM

Características y funciones
50

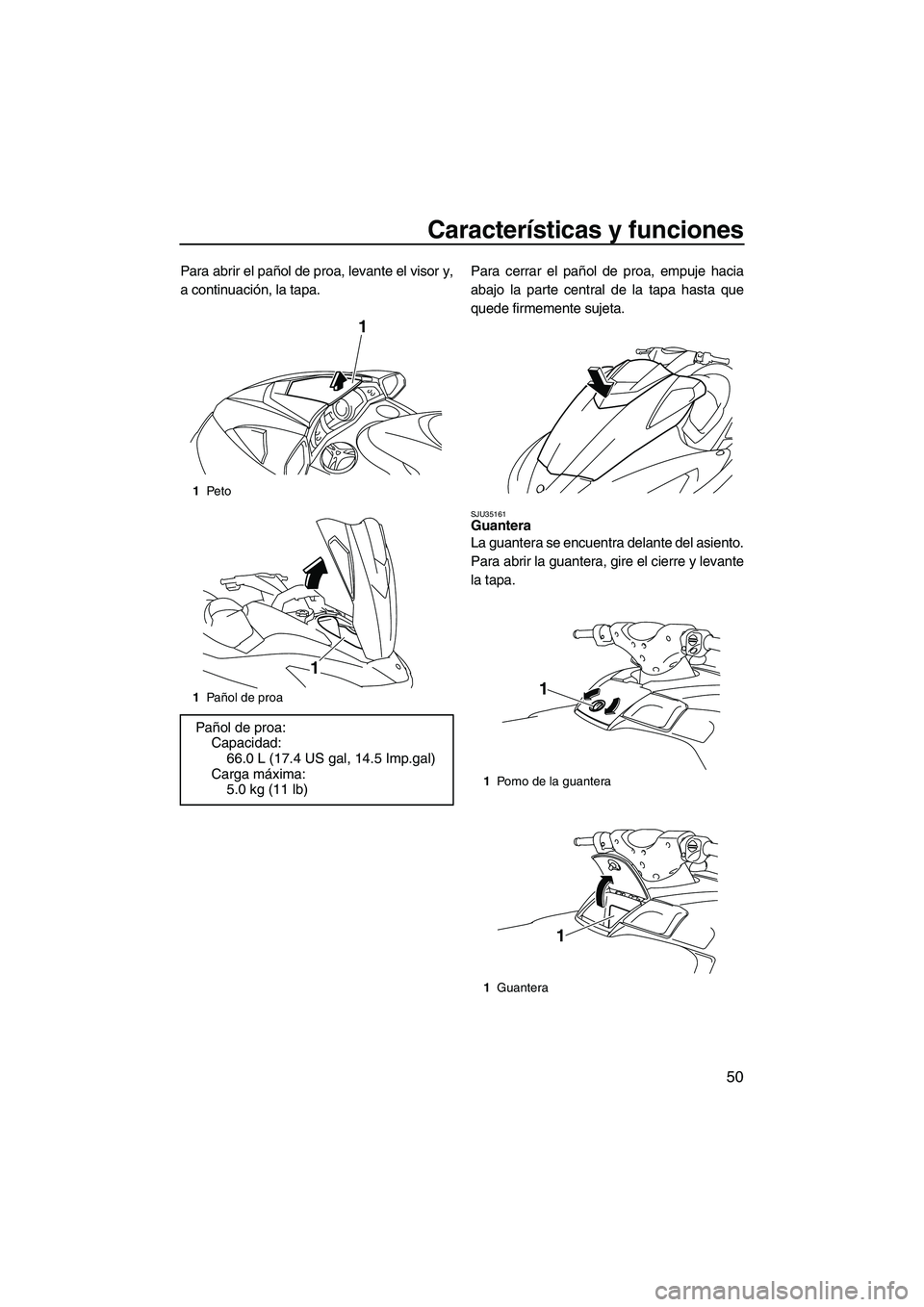

Para abrir el pañol de proa, levante el visor y,
a continuación, la tapa.Para cerrar el pañol de proa, empuje hacia
abajo la parte central de la tapa hasta que
quede firmemente sujeta.
SJU35161Guantera
La guantera se encuentra delante del asiento.
Para abrir la guantera, gire el cierre y levante
la tapa.
1Pe to
1Pañol de proa
Pañol de proa:
Capacidad:
66.0 L (17.4 US gal, 14.5 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1
1
1Pomo de la guantera
1Guantera
1
1
UF1W71S0.book Page 50 Tuesday, July 1, 2008 9:57 AM

Características y funciones

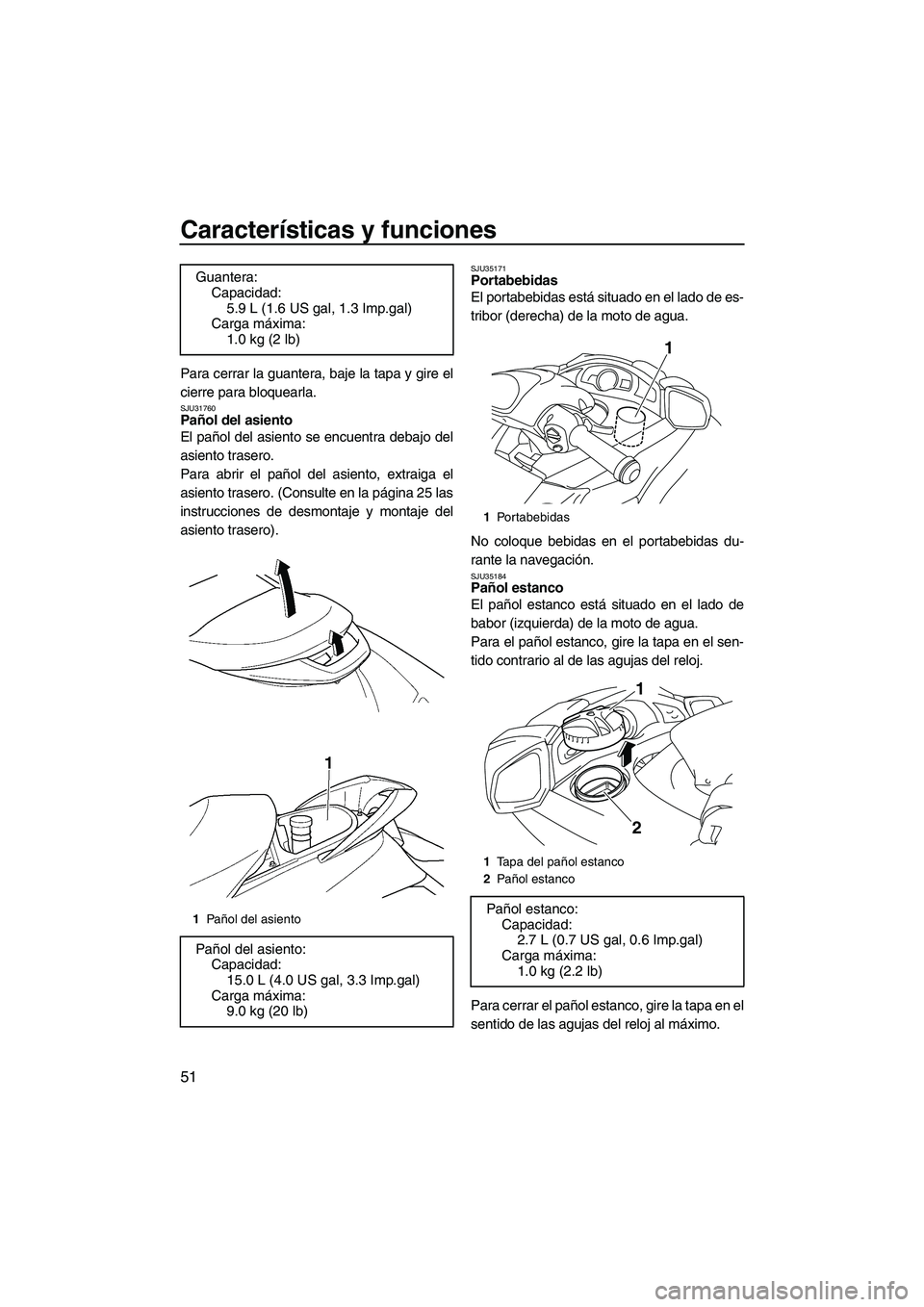

51
Para cerrar la guantera, baje la tapa y gire el
cierre para bloquearla.
SJU31760Pañol del asiento
El pañol del asiento se encuentra debajo del
asiento trasero.
Para abrir el pañol del asiento, extraiga el
asiento trasero. (Consulte en la página 25 las
instrucciones de desmontaje y montaje del
asiento trasero).
SJU35171Portabebidas
El portabebidas está situado en el lado de es-
tribor (derecha) de la moto de agua.
No coloque bebidas en el portabebidas du-
rante la navegación.
SJU35184Pañol estanco
El pañol estanco está situado en el lado de
babor (izquierda) de la moto de agua.
Para el pañol estanco, gire la tapa en el sen-
tido contrario al de las agujas del reloj.
Para cerrar el pañol estanco, gire la tapa en el
sentido de las agujas del reloj al máximo. Guantera:
Capacidad:
5.9 L (1.6 US gal, 1.3 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1Pañol del asiento
Pañol del asiento:
Capacidad:
15.0 L (4.0 US gal, 3.3 Imp.gal)
Carga máxima:
9.0 kg (20 lb)
1Portabebidas
1Tapa del pañol estanco
2Pañol estanco
Pañol estanco:
Capacidad:
2.7 L (0.7 US gal, 0.6 Imp.gal)
Carga máxima:
1.0 kg (2.2 lb)
1
1
2
UF1W71S0.book Page 51 Tuesday, July 1, 2008 9:57 AM

Funcionamiento

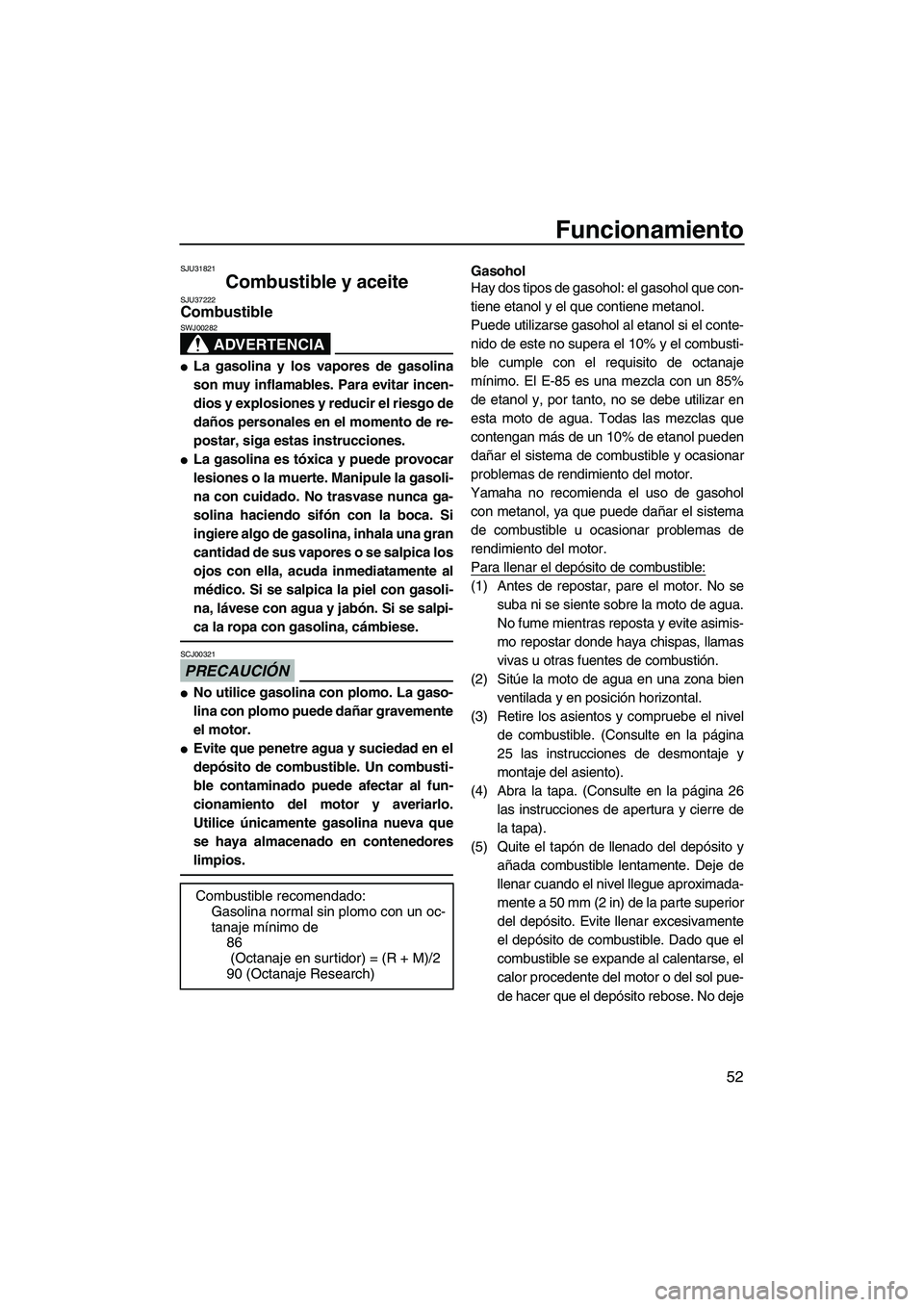

52
SJU31821
Combustible y aceite SJU37222Combustible
ADVERTENCIA
SWJ00282

La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales en el momento de re-
postar, siga estas instrucciones.

La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. Si
ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos con ella, acuda inmediatamente al
médico. Si se salpica la piel con gasoli-
na, lávese con agua y jabón. Si se salpi-
ca la ropa con gasolina, cámbiese.
PRECAUCIÓN
SCJ00321

No utilice gasolina con plomo. La gaso-
lina con plomo puede dañar gravemente
el motor.

Evite que penetre agua y suciedad en el
depósito de combustible. Un combusti-
ble contaminado puede afectar al fun-
cionamiento del motor y averiarlo.
Utilice únicamente gasolina nueva que
se haya almacenado en contenedores
limpios.
Gasohol
Hay dos tipos de gasohol: el gasohol que con-
tiene etanol y el que contiene metanol.
Puede utilizarse gasohol al etanol si el conte-
nido de este no supera el 10% y el combusti-
ble cumple con el requisito de octanaje
mínimo. El E-85 es una mezcla con un 85%
de etanol y, por tanto, no se debe utilizar en
esta moto de agua. Todas las mezclas que
contengan más de un 10% de etanol pueden
dañar el sistema de combustible y ocasionar
problemas de rendimiento del motor.
Yamaha no recomienda el uso de gasohol
con metanol, ya que puede dañar el sistema
de combustible u ocasionar problemas de
rendimiento del motor.
Para llenar el depósito de combustible:
(1) Antes de repostar, pare el motor. No se
suba ni se siente sobre la moto de agua.
No fume mientras reposta y evite asimis-
mo repostar donde haya chispas, llamas
vivas u otras fuentes de combustión.
(2) Sitúe la moto de agua en una zona bien
ventilada y en posición horizontal.
(3) Retire los asientos y compruebe el nivel
de combustible. (Consulte en la página
25 las instrucciones de desmontaje y
montaje del asiento).
(4) Abra la tapa. (Consulte en la página 26
las instrucciones de apertura y cierre de
la tapa).
(5) Quite el tapón de llenado del depósito y
añada combustible lentamente. Deje de
llenar cuando el nivel llegue aproximada-
mente a 50 mm (2 in) de la parte superior
del depósito. Evite llenar excesivamente
el depósito de combustible. Dado que el
combustible se expande al calentarse, el
calor procedente del motor o del sol pue-
de hacer que el depósito rebose. No deje Combustible recomendado:
Gasolina normal sin plomo con un oc-
tanaje mínimo de
86
(Octanaje en surtidor) = (R + M)/2
90 (Octanaje Research)
UF1W71S0.book Page 52 Tuesday, July 1, 2008 9:57 AM

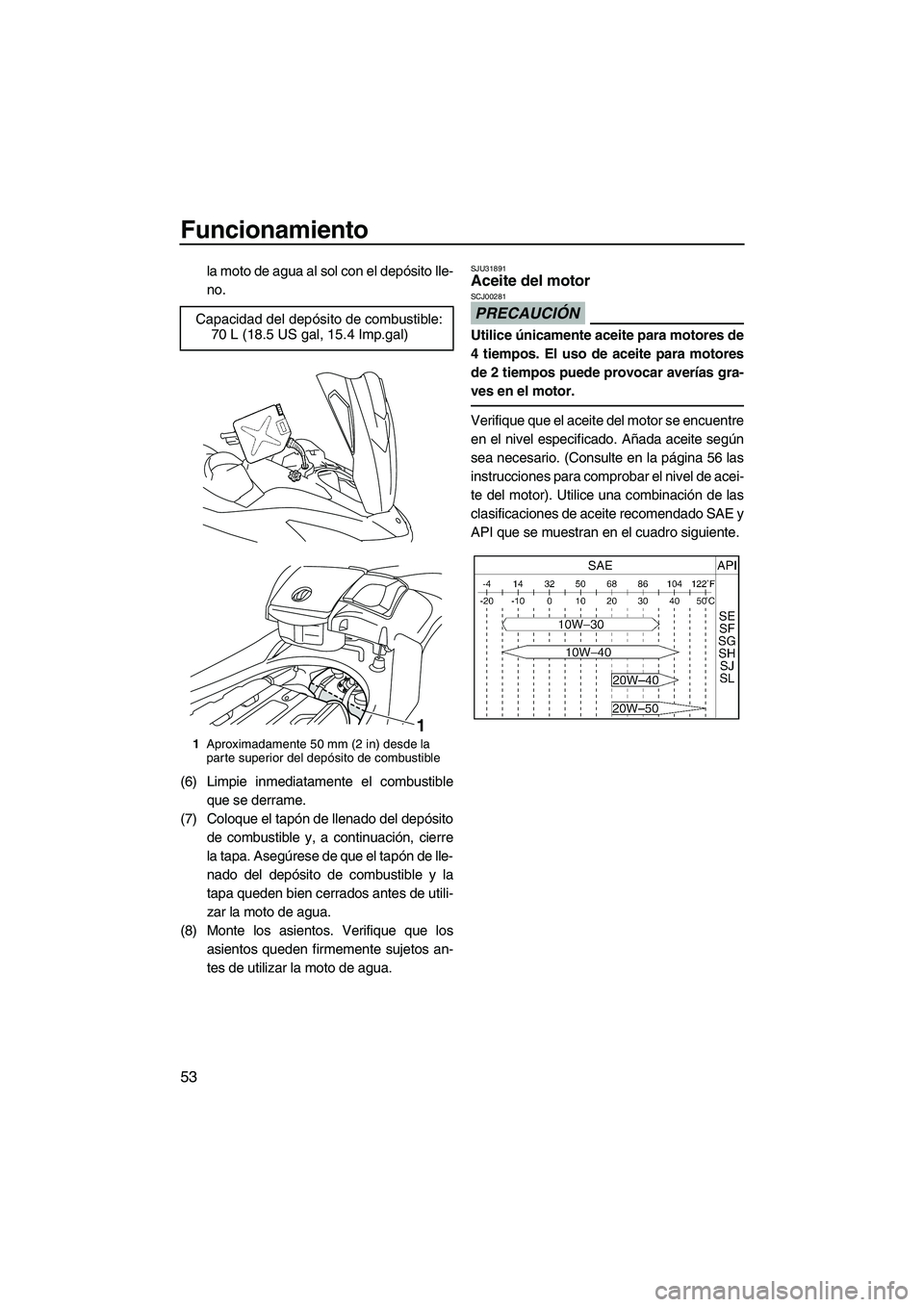

Funcionamiento
53
la moto de agua al sol con el depósito lle-
no.
(6) Limpie inmediatamente el combustible
que se derrame.
(7) Coloque el tapón de llenado del depósito
de combustible y, a continuación, cierre
la tapa. Asegúrese de que el tapón de lle-
nado del depósito de combustible y la
tapa queden bien cerrados antes de utili-
zar la moto de agua.
(8) Monte los asientos. Verifique que los
asientos queden firmemente sujetos an-
tes de utilizar la moto de agua.SJU31891Aceite del motor
PRECAUCIÓN
SCJ00281
Utilice únicamente aceite para motores de
4 tiempos. El uso de aceite para motores
de 2 tiempos puede provocar averías gra-
ves en el motor.
Verifique que el aceite del motor se encuentre
en el nivel especificado. Añada aceite según
sea necesario. (Consulte en la página 56 las
instrucciones para comprobar el nivel de acei-
te del motor). Utilice una combinación de las
clasificaciones de aceite recomendado SAE y
API que se muestran en el cuadro siguiente. Capacidad del depósito de combustible:
70 L (18.5 US gal, 15.4 Imp.gal)
1Aproximadamente 50 mm (2 in) desde la
parte superior del depósito de combustible
1
UF1W71S0.book Page 53 Tuesday, July 1, 2008 9:57 AM
