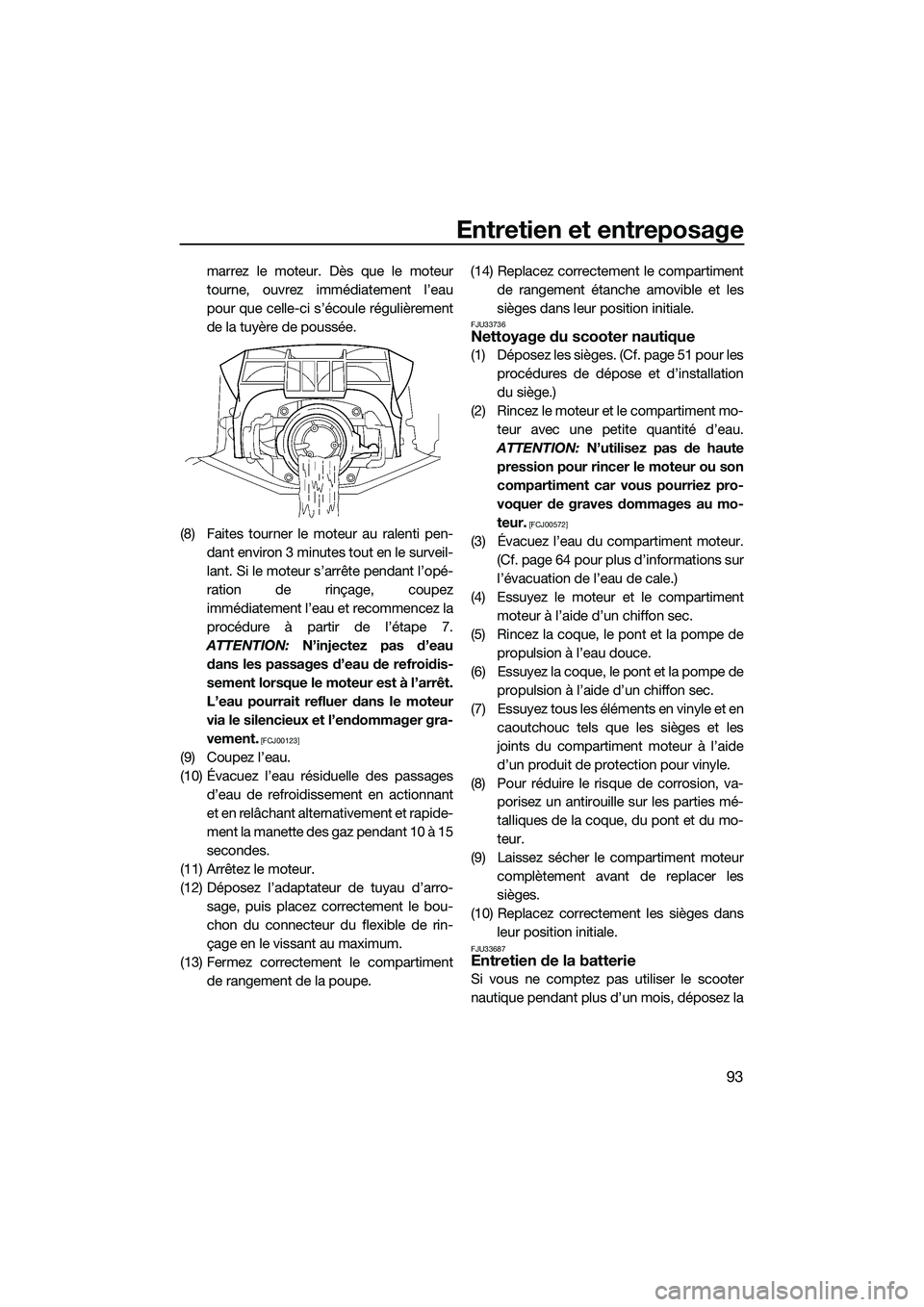

Entretien et entreposage
93
marrez le moteur. Dès que le moteur
tourne, ouvrez immédiatement l’eau
pour que celle-ci s’écoule régulièrement
de la tuyère de poussée.
(8) Faites tourner le moteur au ralenti pen- dant environ 3 minutes tout en le surveil-
lant. Si le moteur s’arrête pendant l’opé-
ration de rinçage, coupez
immédiatement l’eau et recommencez la
procédure à partir de l’étape 7.
ATTENTION: N’injectez pas d’eau
dans les passages d’eau de refroidis-
sement lorsque le moteur est à l’arrêt.
L’eau pourrait refluer dans le moteur
via le silencieux et l’endommager gra-
vement.
[FCJ00123]
(9) Coupez l’eau.
(10) Évacuez l’eau résiduelle des passages d’eau de refroidissement en actionnant
et en relâchant alternativement et rapide-
ment la manette des gaz pendant 10 à 15
secondes.
(11) Arrêtez le moteur.
(12) Déposez l’adaptateur de tuyau d’arro- sage, puis placez correctement le bou-
chon du connecteur du flexible de rin-
çage en le vissant au maximum.
(13) Fermez correctement le compartiment de rangement de la poupe. (14) Replacez correctement le compartiment
de rangement étanche amovible et les
sièges dans leur position initiale.
FJU33736Nettoyage du scooter nautique
(1) Déposez les sièges. (Cf. page 51 pour lesprocédures de dépose et d’installation
du siège.)
(2) Rincez le moteur et le compartiment mo- teur avec une petite quantité d’eau.
ATTENTION: N’utilisez pas de haute
pression pour rincer le moteur ou son
compartiment car vous pourriez pro-
voquer de graves dommages au mo-
teur.
[FCJ00572]
(3) Évacuez l’eau du compartiment moteur. (Cf. page 64 pour plus d’informations sur
l’évacuation de l’eau de cale.)
(4) Essuyez le moteur et le compartiment moteur à l’aide d’un chiffon sec.
(5) Rincez la coque, le pont et la pompe de propulsion à l’eau douce.
(6) Essuyez la coque, le pont et la po mpe de propulsion à l’aide d’un chiffon sec.
(7) Essuyez tous les éléments en vinyle et en caoutchouc tels que les sièges et les
joints du compartiment moteur à l’aide
d’un produit de protection pour vinyle.
(8) Pour réduire le risque de corrosion, va- porisez un antirouille sur les parties mé-
talliques de la coque, du pont et du mo-
teur.
(9) Laissez sécher le compartiment moteur complètement avant de replacer les
sièges.
(10) Replacez correctement les sièges dans leur position initiale.
FJU33687Entretien de la batterie
Si vous ne comptez pas utiliser le scooter
nautique pendant plus d’un mois, déposez la
UF3J70F0.book Page 93 Monday, October 7, 2013 2:55 PM

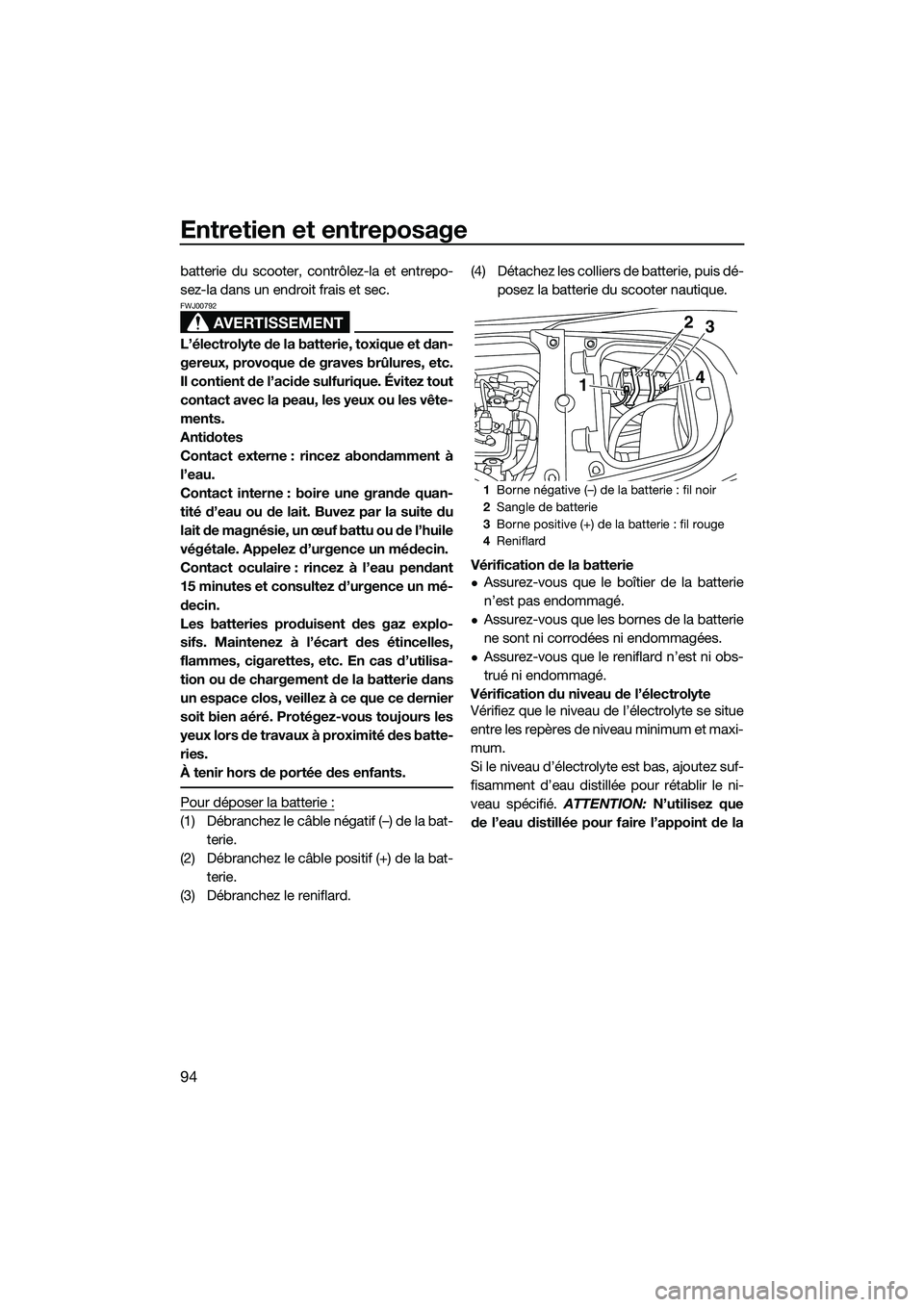

Entretien et entreposage
94
batterie du scooter, contrôlez-la et entrepo-
sez-la dans un endroit frais et sec.
AVERTISSEMENT
FWJ00792
L’électrolyte de la batterie, toxique et dan-
gereux, provoque de graves brûlures, etc.
Il contient de l’acide sulfurique. Évitez tout
contact avec la peau, les yeux ou les vête-
ments.
Antidotes
Contact externe : rincez abondamment à
l’eau.
Contact interne : boire une grande quan-
tité d’eau ou de lait. Buvez par la suite du
lait de magnésie, un œuf battu ou de l’huile
végétale. Appelez d’urgence un médecin.
Contact oculaire : rincez à l’eau pendant
15 minutes et consultez d’urgence un mé-
decin.
Les batteries produisent des gaz explo-
sifs. Maintenez à l’écart des étincelles,
flammes, cigarettes, etc. En cas d’utilisa-
tion ou de chargement de la batterie dans
un espace clos, veillez à ce que ce dernier
soit bien aéré. Protégez-vous toujours les
yeux lors de travaux à proximité des batte-
ries.
À tenir hors de portée des enfants.
Pour déposer la batterie :
(1) Débranchez le câble négatif (–) de la bat-terie.
(2) Débranchez le câble positif (+) de la bat- terie.
(3) Débranchez le reniflard. (4) Détachez les colliers de batterie, puis dé-
posez la batterie du scooter nautique.
Vérification de la batterie
Assurez-vous que le boîtier de la batterie
n’est pas endommagé.
Assurez-vous que les bornes de la batterie
ne sont ni corrodées ni endommagées.
Assurez-vous que le reniflard n’est ni obs-
trué ni endommagé.
Vérification du niveau de l’électrolyte
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum et maxi-
mum.
Si le niveau d’électrolyte est bas, ajoutez suf-
fisamment d’eau distillée pour rétablir le ni-
veau spécifié. ATTENTION: N’utilisez que
de l’eau distillée pour faire l’appoint de la
1 Borne négative (–) de la batterie : fil noir
2 Sangle de batterie
3 Borne positive (+) de la batterie : fil rouge
4 Reniflard
143
2
UF3J70F0.book Page 94 Monday, October 7, 2013 2:55 PM

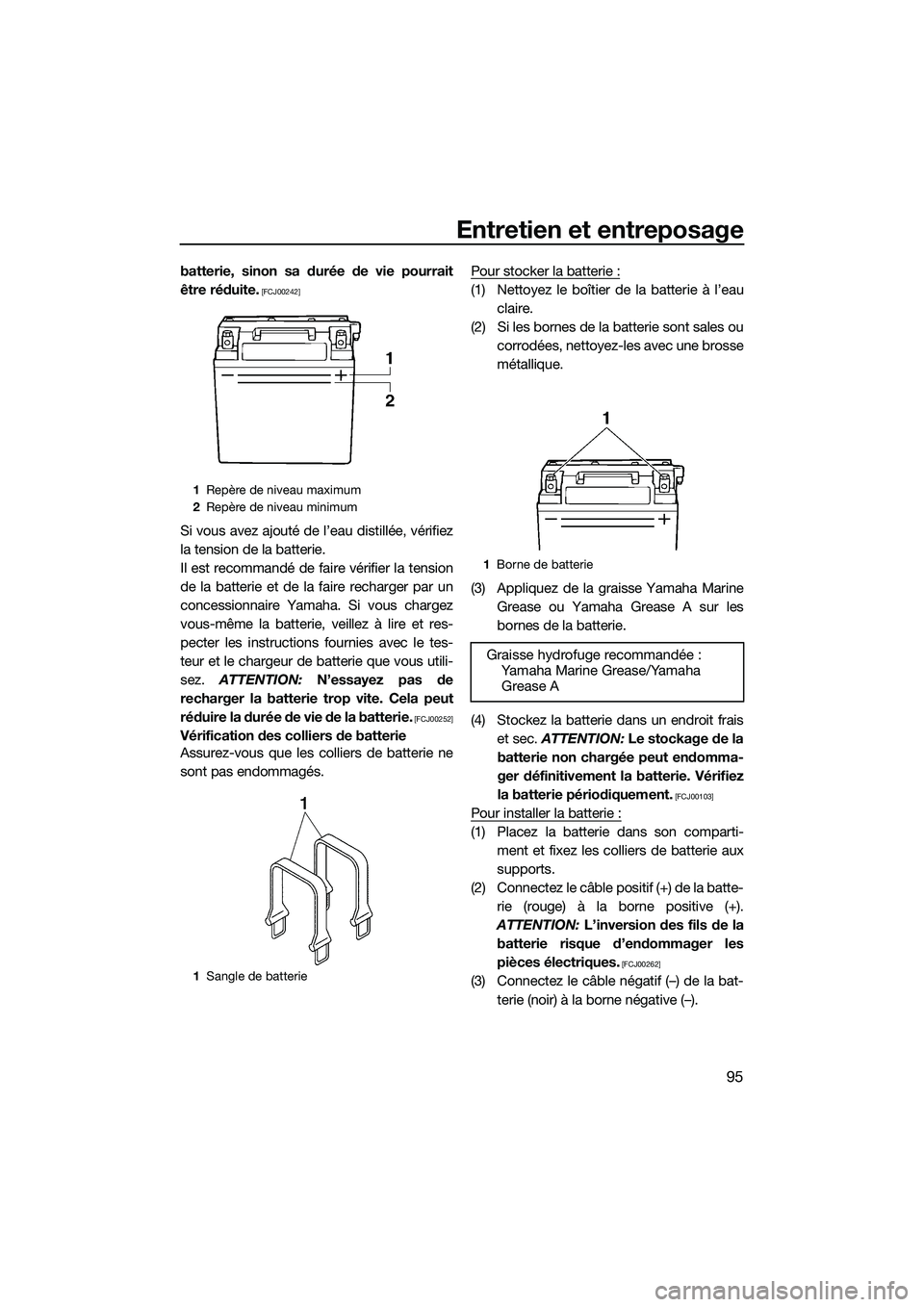

Entretien et entreposage
95
batterie, sinon sa durée de vie pourrait
être réduite.
[FCJ00242]
Si vous avez ajouté de l’eau distillée, vérifiez
la tension de la batterie.
Il est recommandé de faire vérifier la tension
de la batterie et de la faire recharger par un
concessionnaire Yamaha. Si vous chargez
vous-même la batterie, veillez à lire et res-
pecter les instructions fournies avec le tes-
teur et le chargeur de batterie que vous utili-
sez. ATTENTION: N’essayez pas de
recharger la batterie trop vite. Cela peut
réduire la durée de vie de la batterie.
[FCJ00252]
Vérification des colliers de batterie
Assurez-vous que les colliers de batterie ne
sont pas endommagés. Pour stocker la batterie :
(1) Nettoyez le boîtier de la batterie à l’eau
claire.
(2) Si les bornes de la batterie sont sales ou corrodées, nettoyez-les avec une brosse
métallique.
(3) Appliquez de la graisse Yamaha Marine Grease ou Yamaha Grease A sur les
bornes de la batterie.
(4) Stockez la batterie dans un endroit frais et sec. ATTENTION: Le stockage de la
batterie non chargée peut endomma-
ger définitivement la batterie. Vérifiez
la batterie périodiquement.
[FCJ00103]
Pour installer la batterie :
(1) Placez la batterie dans son comparti- ment et fixez les colliers de batterie aux
supports.
(2) Connectez le câble positif (+) de la batte- rie (rouge) à la borne positive (+).
ATTENTION: L’inversion des fils de la
batterie risque d’endommager les
pièces électriques.
[FCJ00262]
(3) Connectez le câble négatif (–) de la bat-
terie (noir) à la borne négative (–).
1Repère de niveau maximum
2 Repère de niveau minimum
1 Sangle de batterie
1Borne de batterie
Graisse hydrofuge recommandée :
Yamaha Marine Grease/Yamaha
Grease A
UF3J70F0.book Page 95 Monday, October 7, 2013 2:55 PM

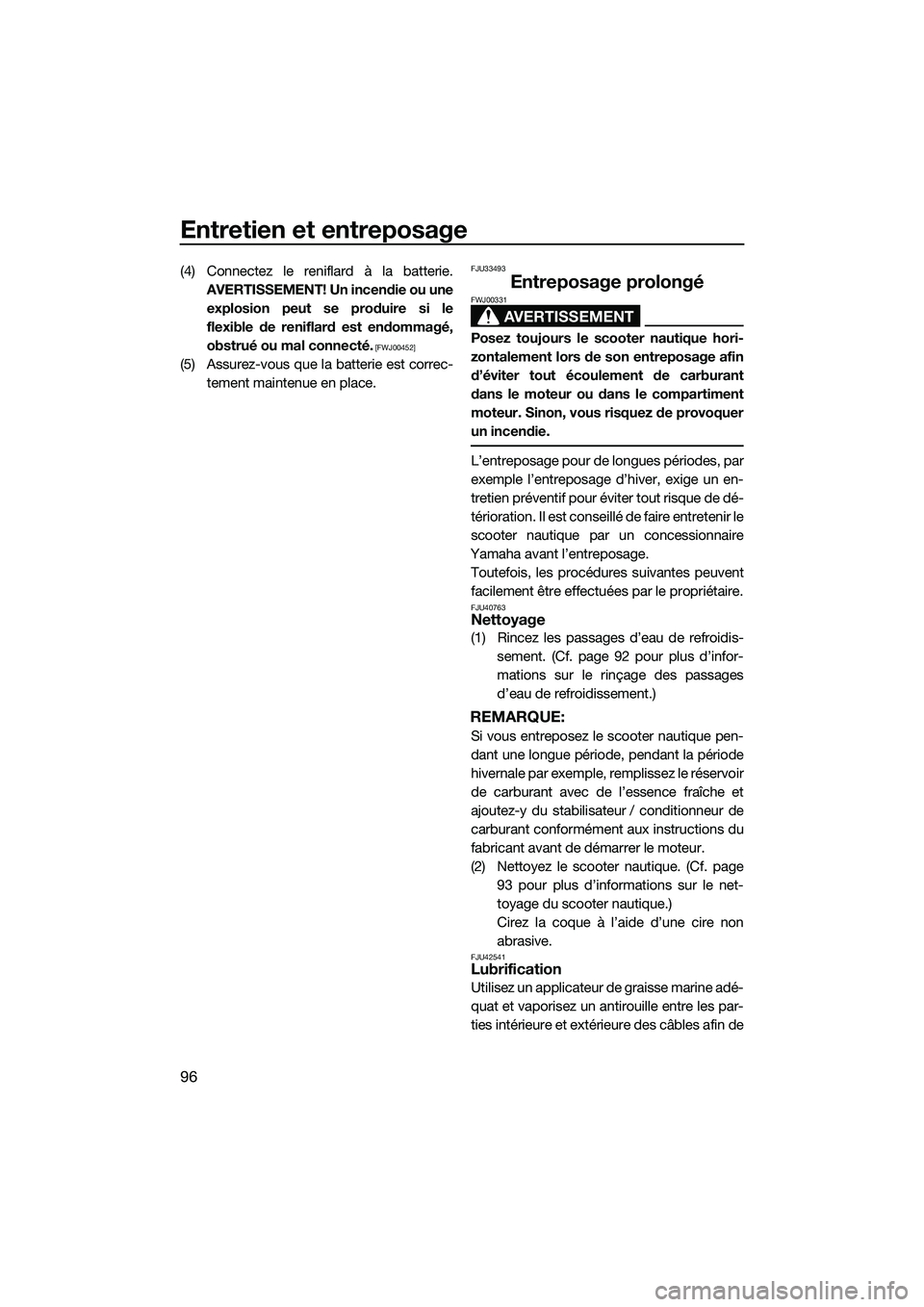

Entretien et entreposage
96
(4) Connectez le reniflard à la batterie.AVERTISSEMENT! Un incendie ou uneexplosion peut se produire si le
flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00452]
(5) Assurez-vous que la batterie est correc- tement maintenue en place.
FJU33493
Entreposage prolongé
AVERTISSEMENT
FWJ00331
Posez toujours le scooter nautique hori-
zontalement lors de son entreposage afin
d’éviter tout écoulement de carburant
dans le moteur ou dans le compartiment
moteur. Sinon, vous risquez de provoquer
un incendie.
L’entreposage pour de longues périodes, par
exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dé-
térioration. Il est conse illé de faire entretenir le
scooter nautique par un concessionnaire
Yamaha avant l’entreposage. Toutefois, les procédures suivantes peuvent
facilement être effectuées par le propriétaire.
FJU40763Nettoyage
(1) Rincez les passages d’eau de refroidis- sement. (Cf. page 92 pour plus d’infor-
mations sur le rinçage des passages
d’eau de refroidissement.)
REMARQUE:
Si vous entreposez le scooter nautique pen-
dant une longue période, pendant la période
hivernale par exemple, remplissez le réservoir
de carburant avec de l’essence fraîche et
ajoutez-y du stabilisateur / conditionneur de
carburant conformément aux instructions du
fabricant avant de démarrer le moteur.
(2) Nettoyez le scooter nautique. (Cf. page93 pour plus d’informations sur le net-
toyage du scooter nautique.)
Cirez la coque à l’aide d’une cire non
abrasive.
FJU42541Lubrification
Utilisez un applicateur de graisse marine adé-
quat et vaporisez un antirouille entre les par-
ties intérieure et extérieure des câbles afin de
UF3J70F0.book Page 96 Monday, October 7, 2013 2:55 PM

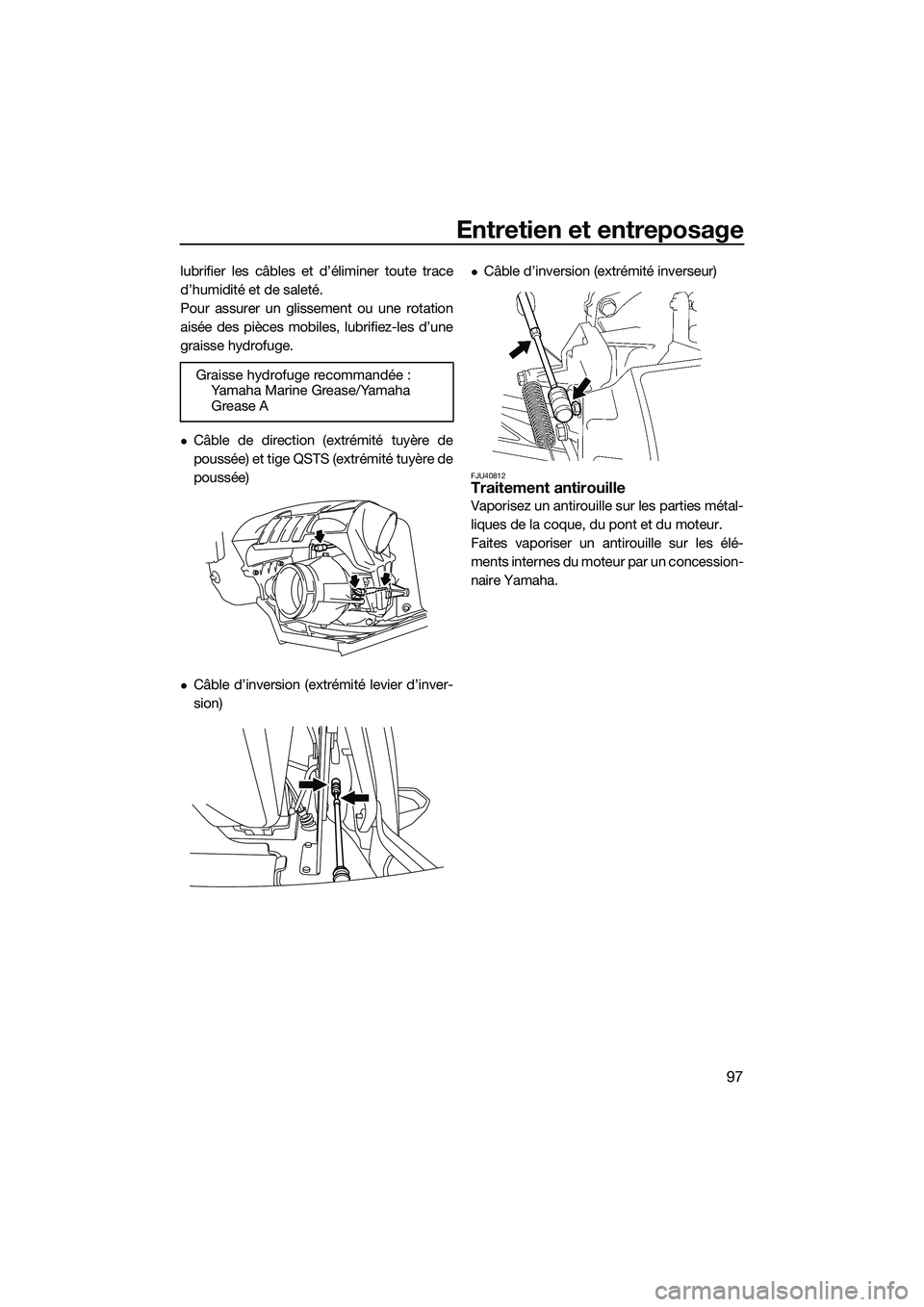

Entretien et entreposage
97
lubrifier les câbles et d’éliminer toute trace
d’humidité et de saleté.
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, lubrifiez-les d’une
graisse hydrofuge.
Câble de direction (extrémité tuyère de
poussée) et tige QSTS (extrémité tuyère de
poussée)
Câble d’inversion (extrémité levier d’inver-
sion)
Câble d’inversion (extrémité inverseur)
FJU40812Traitement antirouille
Vaporisez un antirouille sur les parties métal-
liques de la coque, du pont et du moteur.
Faites vaporiser un antirouille sur les élé-
ments internes du moteur par un concession-
naire Yamaha.
Graisse hydrofuge recommandée :
Yamaha Marine Grease/Yamaha
Grease A
UF3J70F0.book Page 97 Monday, October 7, 2013 2:55 PM

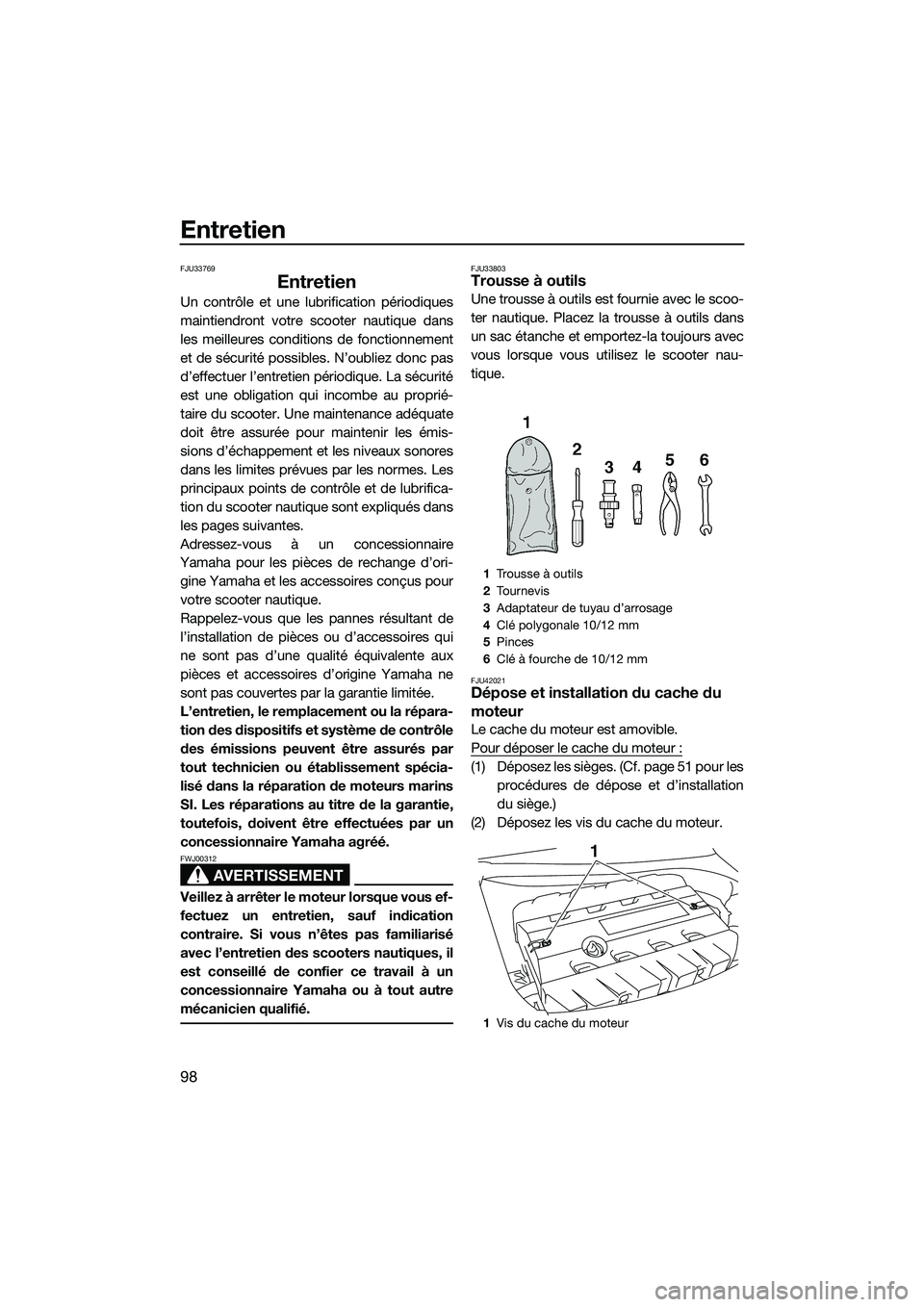

Entretien
98
FJU33769
Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans
les meilleures conditions de fonctionnement
et de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au proprié-
taire du scooter. Une maintenance adéquate
doit être assurée pour maintenir les émis-
sions d’échappement et les niveaux sonores
dans les limites prévues par les normes. Les
principaux points de contrôle et de lubrifica-
tion du scooter nautique sont expliqués dans
les pages suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux
pièces et accessoires d’origine Yamaha ne
sont pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00312
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication
contraire. Si vous n’êtes pas familiarisé
avec l’entretien des scooters nautiques, il
est conseillé de confier ce travail à un
concessionnaire Yamaha ou à tout autre
mécanicien qualifié.
FJU33803Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nau-
tique.
FJU42021Dépose et installation du cache du
moteur
Le cache du moteur est amovible.
Pour déposer le cache du moteur :
(1) Déposez les sièges. (Cf. page 51 pour les procédures de dépose et d’installation
du siège.)
(2) Déposez les vis du cache du moteur.
1 Trousse à outils
2 Tournevis
3 Adaptateur de tuyau d’arrosage
4 Clé polygonale 10/12 mm
5 Pinces
6 Clé à fourche de 10/12 mm
1 Vis du cache du moteur
1
UF3J70F0.book Page 98 Monday, October 7, 2013 2:55 PM

Entretien
99

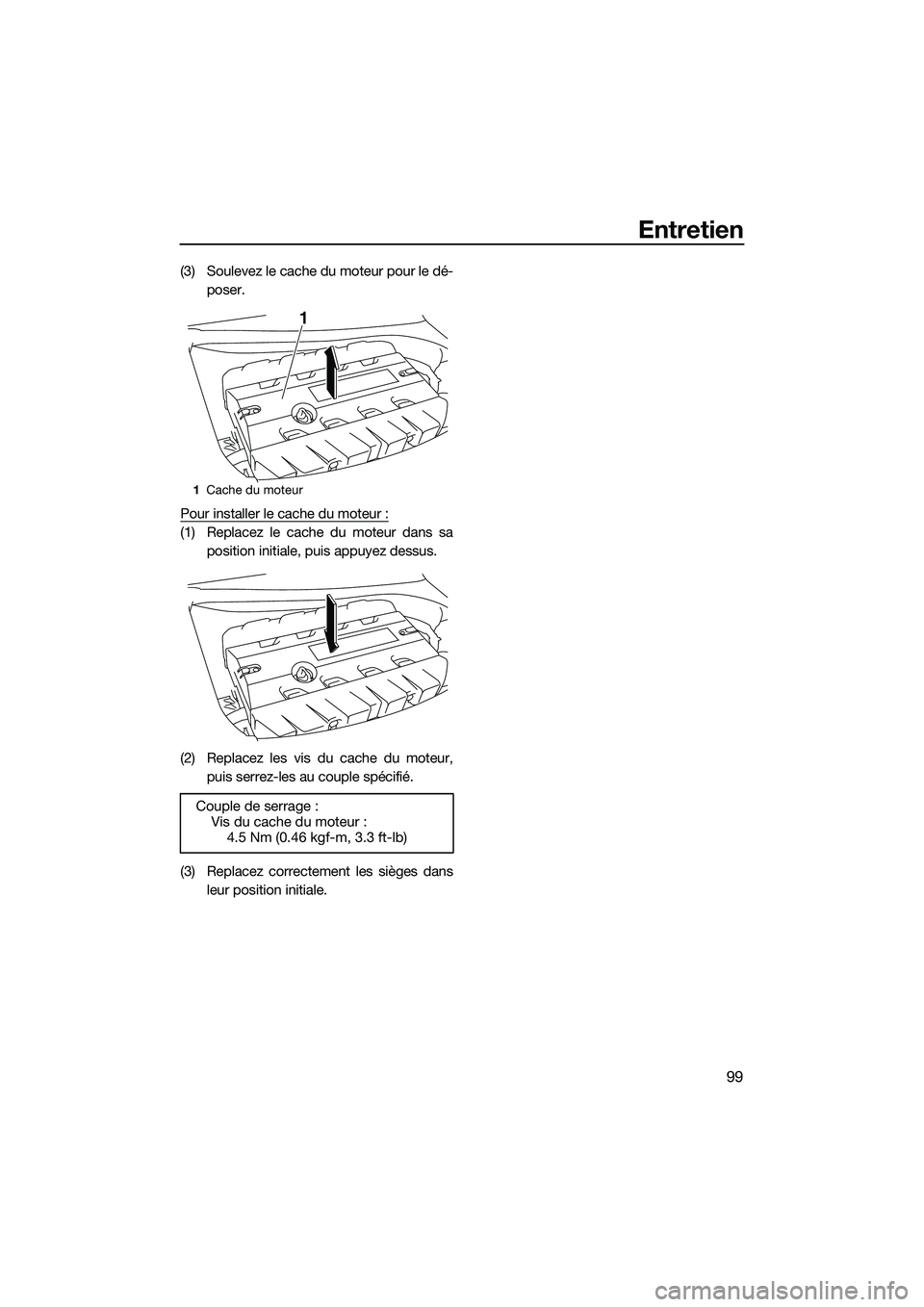

(3) Soulevez le cache du moteur pour le dé-poser.
Pour installer le cache du moteur :
(1) Replacez le cache du moteur dans sa position initiale, puis appuyez dessus.
(2) Replacez les vis du cache du moteur, puis serrez-les au couple spécifié.
(3) Replacez correctement les sièges dans leur position initiale.
1Cache du moteur
Couple de serrage :
Vis du cache du moteur :
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3J70F0.book Page 99 Monday, October 7, 2013 2:55 PM

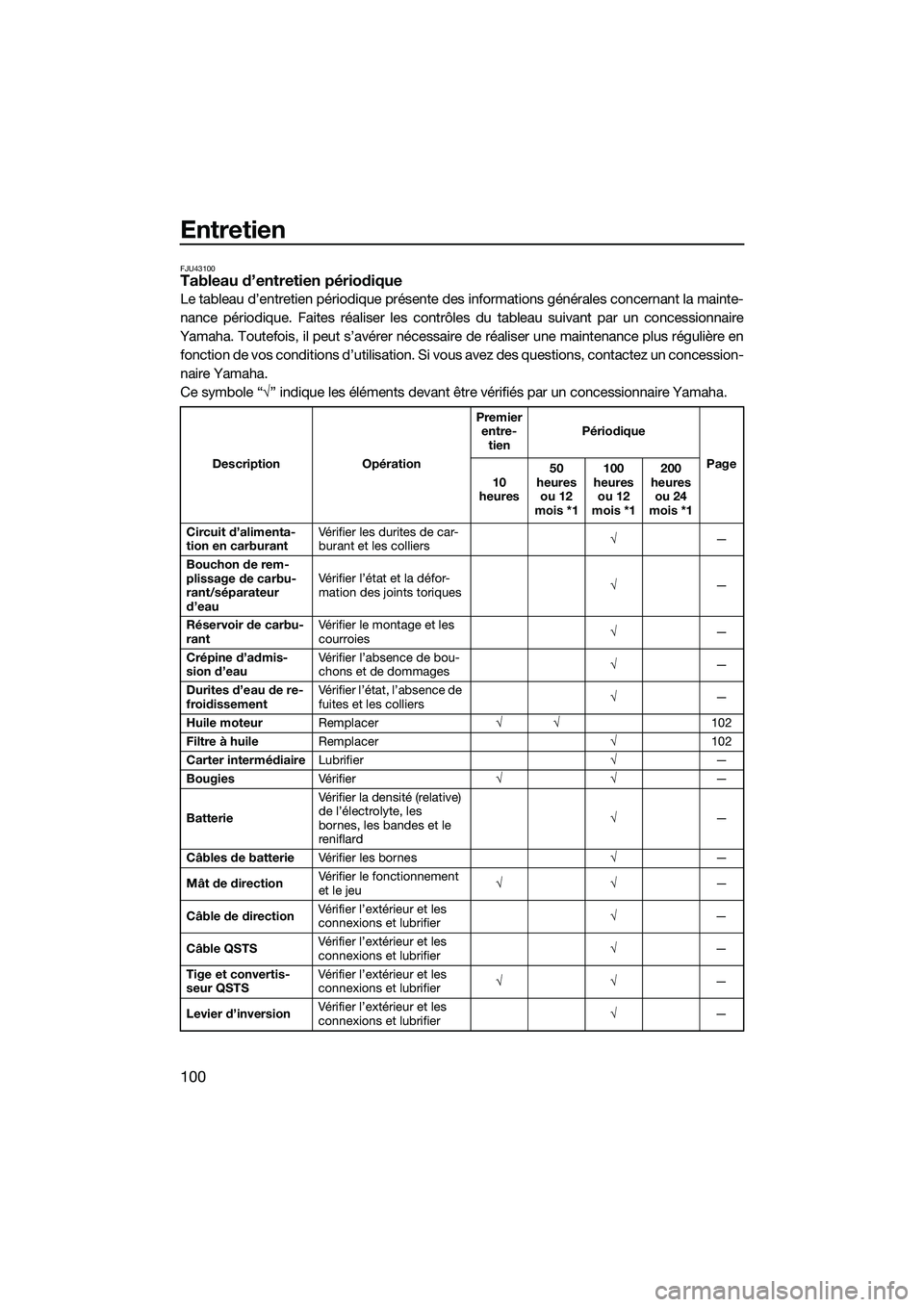

Entretien
100
FJU43100Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole “√ ” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPremier
entre- tien Périodique
Page
10
heures 50
heures ou 12
mois *1 100
heures ou 12
mois *1 200
heures ou 24
mois *1
Circuit d’alimenta-
tion en carburant Vérifier les durites de car-
burant et les colliers
√
—
Bouchon de rem-
plissage de carbu-
rant/séparateur
d’eau Vérifier l’état et la défor-
mation des joints toriques
√
—
Réservoir de carbu-
rant Vérifier le montage et les
courroies
√
—
Crépine d’admis-
sion d’eau Vérifier l’absence de bou-
chons et de dommages
√
—
Durites d’eau de re-
froidissement Vérifier l’état, l’absence de
fuites et les colliers
√
—
Huile moteur Remplacer √√ 102
Filtre à huile Remplacer √102
Carter intermédiaire Lubrifier √—
Bougies Vé ri fi e r √√ —
Batterie Vérifier la densité (relative)
de l’électrolyte, les
bornes, les bandes et le
reniflard
√
—
Câbles de batterie Vérifier les bornes √—
Mât de direction Vérifier le fonctionnement
et le jeu
√√
—
Câble de direction Vérifier l’extérieur et les
connexions et lubrifier
√
—
Câble QSTS Vérifier l’extérieur et les
connexions et lubrifier
√
—
Tige et convertis-
seur QSTS Vérifier l’extérieur et les
connexions et lubrifier
√√
—
Levier d’inversion Vérifier l’extérieur et les
connexions et lubrifier
√
—
UF3J70F0.book Page 100 Monda y, October 7, 2013 2:55 PM

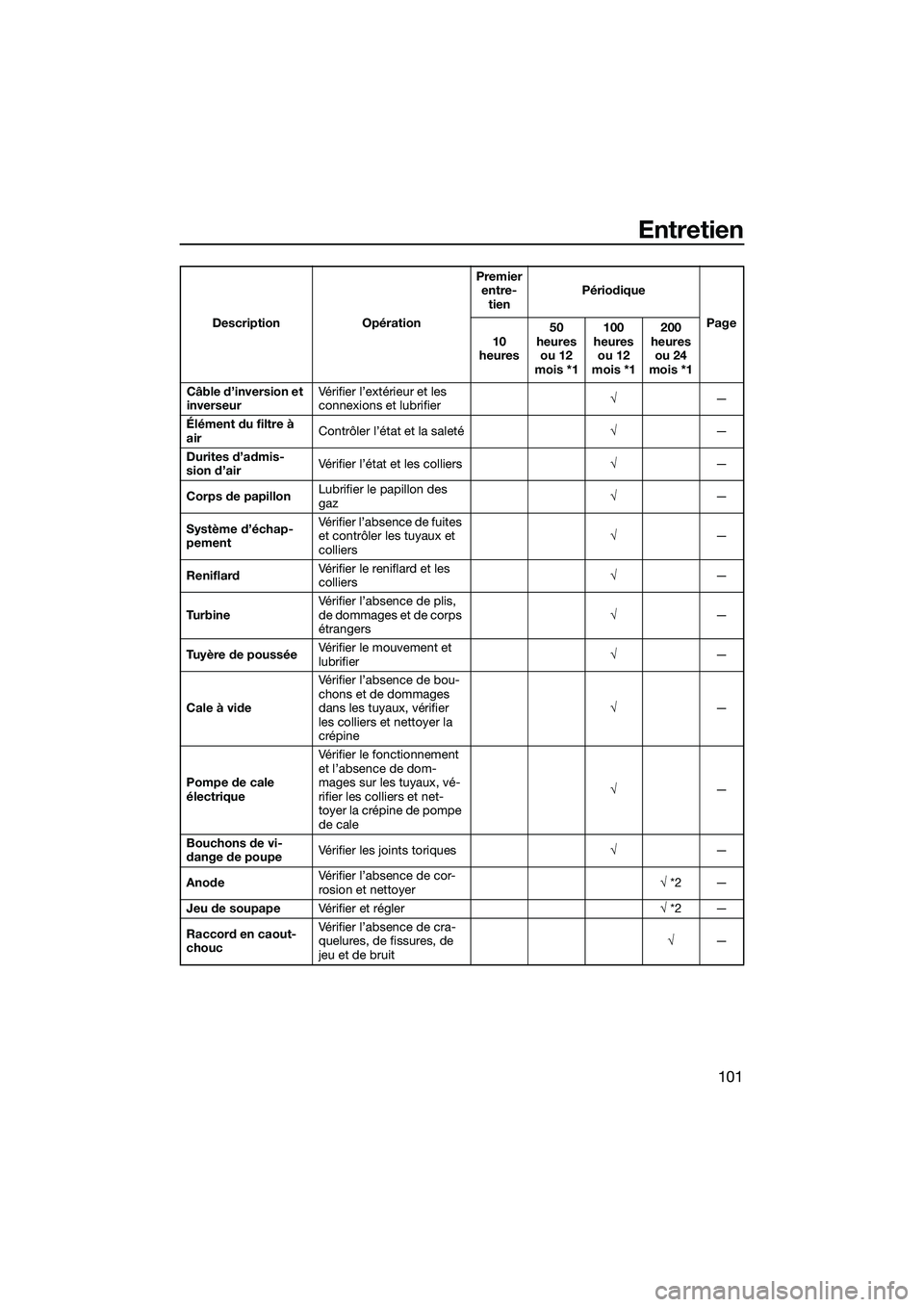

Entretien
101
Câble d’inversion et
inverseurVérifier l’extérieur et les
connexions et lubrifier
√
—
Élément du filtre à
air Contrôler l’état et la saleté
√—
Durites d’admis-
sion d’air Vérifier l’état et les colliers
√—
Corps de papillon Lubrifier le papillon des
gaz
√
—
Système d’échap-
pement Vérifier l’absence de fuites
et contrôler les tuyaux et
colliers
√
—
Reniflard Vérifier le reniflard et les
colliers
√
—
Tu r b i n e Vérifier l’absence de plis,
de dommages et de corps
étrangers √
—
Tuyère de poussée Vérifier le mouvement et
lubrifier
√
—
Cale à vide Vérifier l’absence de bou-
chons et de dommages
dans les tuyaux, vérifier
les colliers et nettoyer la
crépine √
—
Pompe de cale
électrique Vérifier le fonctionnement
et l’absence de dom-
mages sur les tuyaux, vé-
rifier les colliers et net-
toyer la crépine de pompe
de cale
√
—
Bouchons de vi-
dange de poupe Vérifier les joints toriques
√—
Anode Vérifier l’absence de cor-
rosion et nettoyer
√
*2 —
Jeu de soupape Vérifier et régler √ *2 —
Raccord en caout-
chouc Vérifier l’absence de cra-
quelures, de fissures, de
jeu et de bruit
√
—
Description Opération
Premier
entre- tien Périodique
Page
10
heures 50
heures ou 12
mois *1 100
heures ou 12
mois *1 200
heures ou 24
mois *1
UF3J70F0.book Page 101 Monda y, October 7, 2013 2:55 PM

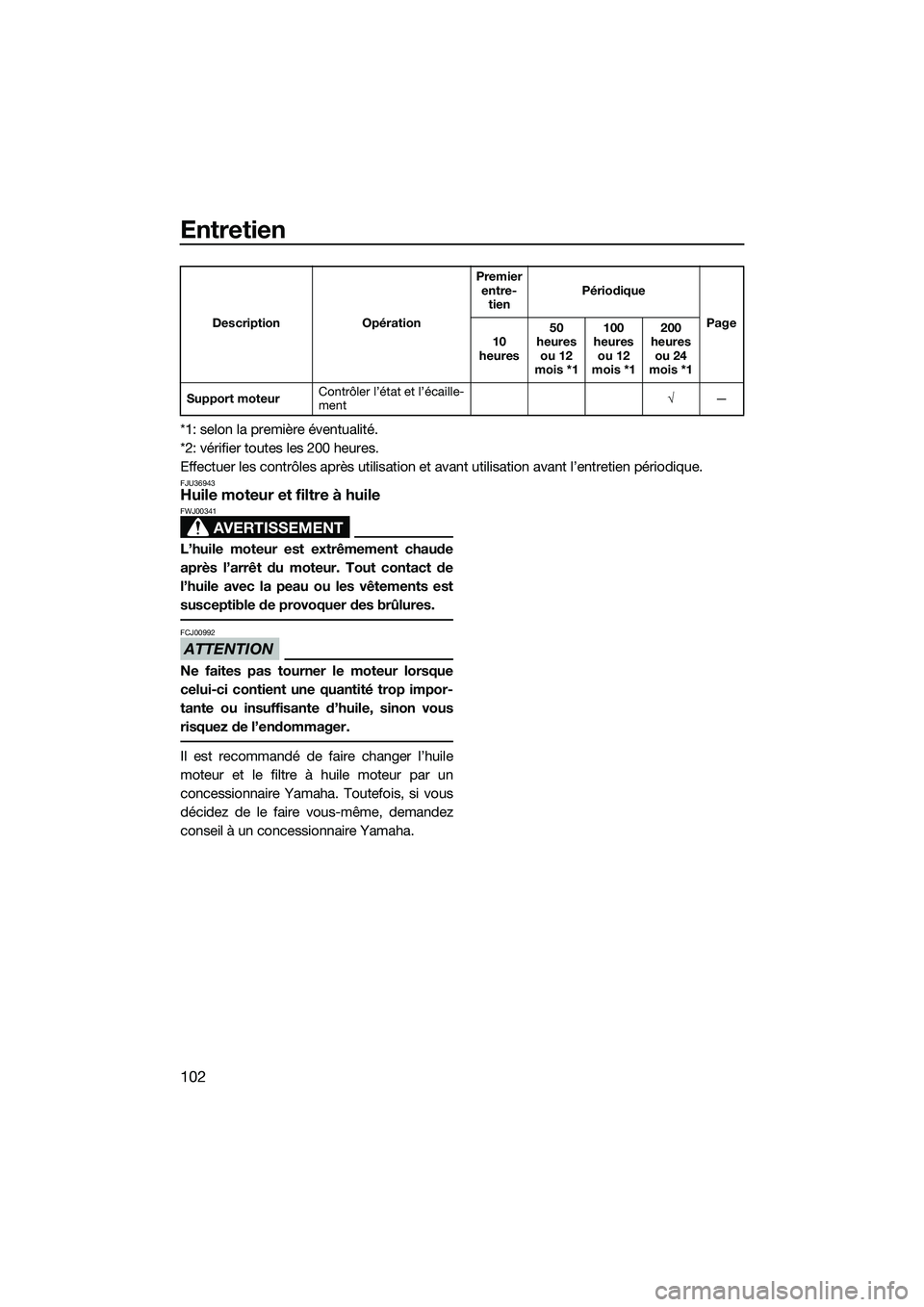

Entretien
102
*1: selon la première éventualité.
*2: vérifier toutes les 200 heures.
Effectuer les contrôles après utilisation et avant utilisation avant l’entretien périodique.
FJU36943Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00341
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00992
Ne faites pas tourner le moteur lorsque
celui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur et le filtre à huile moteur par un
concessionnaire Yamaha. Toutefois, si vous
décidez de le faire vous-même, demandez
conseil à un concessionnaire Yamaha.
Support moteurContrôler l’état et l’écaille-
ment
√
—
Description Opération
Premier
entre- tien Périodique
Page
10
heures 50
heures ou 12
mois *1 100
heures ou 12
mois *1 200
heures ou 24
mois *1
UF3J70F0.book Page 102 Monda y, October 7, 2013 2:55 PM
