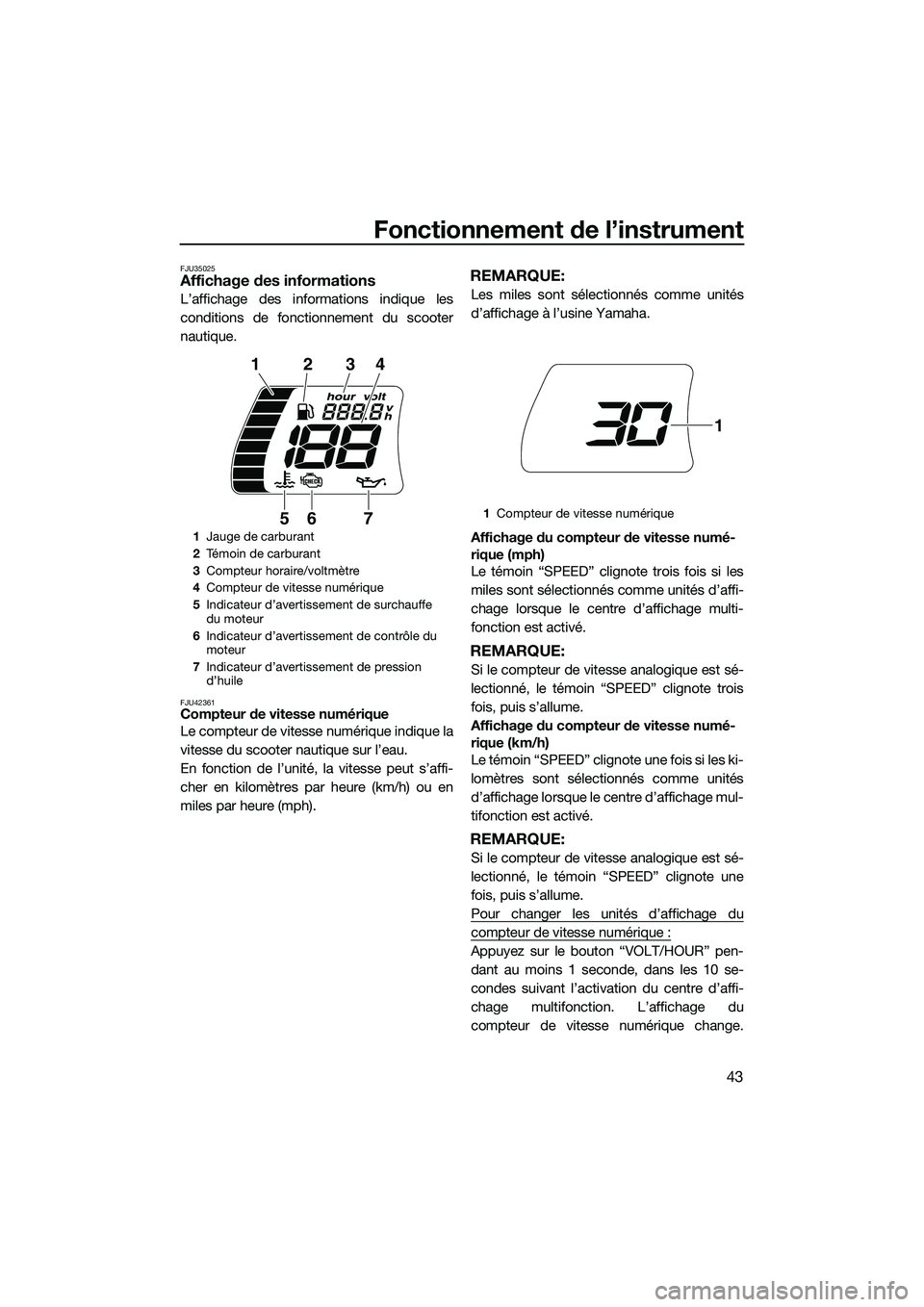

Fonctionnement de l’instrument
43
FJU35025Affichage des informations
L’affichage des informations indique les
conditions de fonctionnement du scooter
nautique.
FJU42361Compteur de vitesse numérique
Le compteur de vitesse numérique indique la
vitesse du scooter nautique sur l’eau.
En fonction de l’unité, la vitesse peut s’affi-
cher en kilomètres par heure (km/h) ou en
miles par heure (mph).
REMARQUE:
Les miles sont sélectionnés comme unités
d’affichage à l’usine Yamaha.
Affichage du compteur de vitesse numé-
rique (mph)
Le témoin “SPEED” clignote trois fois si les
miles sont sélectionnés comme unités d’affi-
chage lorsque le centre d’affichage multi-
fonction est activé.
REMARQUE:
Si le compteur de vitesse analogique est sé-
lectionné, le témoin “SPEED” clignote trois
fois, puis s’allume.
Affichage du compteur de vitesse numé-
rique (km/h)
Le témoin “SPEED” clignote une fois si les ki-
lomètres sont sélectionnés comme unités
d’affichage lorsque le centre d’affichage mul-
tifonction est activé.
REMARQUE:
Si le compteur de vitesse analogique est sé-
lectionné, le témoin “SPEED” clignote une
fois, puis s’allume.
Pour changer les unités d’affichage du
compteur de vitesse numérique :
Appuyez sur le bouton “VOLT/HOUR” pen-
dant au moins 1 seconde, dans les 10 se-
condes suivant l’activation du centre d’affi-
chage multifonction. L’affichage du
compteur de vitesse numérique change.
1Jauge de carburant
2 Té m o i n d e c a r b u r a n t
3 Compteur horaire/voltmètre
4 Compteur de vitesse numérique
5 Indicateur d’avertissement de surchauffe
du moteur
6 Indicateur d’avertissement de contrôle du
moteur
7 Indicateur d’avertissement de pression
d’huile
123
567
4
1Compteur de vitesse numérique
1
UF3J70F0.book Page 43 Monday, October 7, 2013 2:55 PM

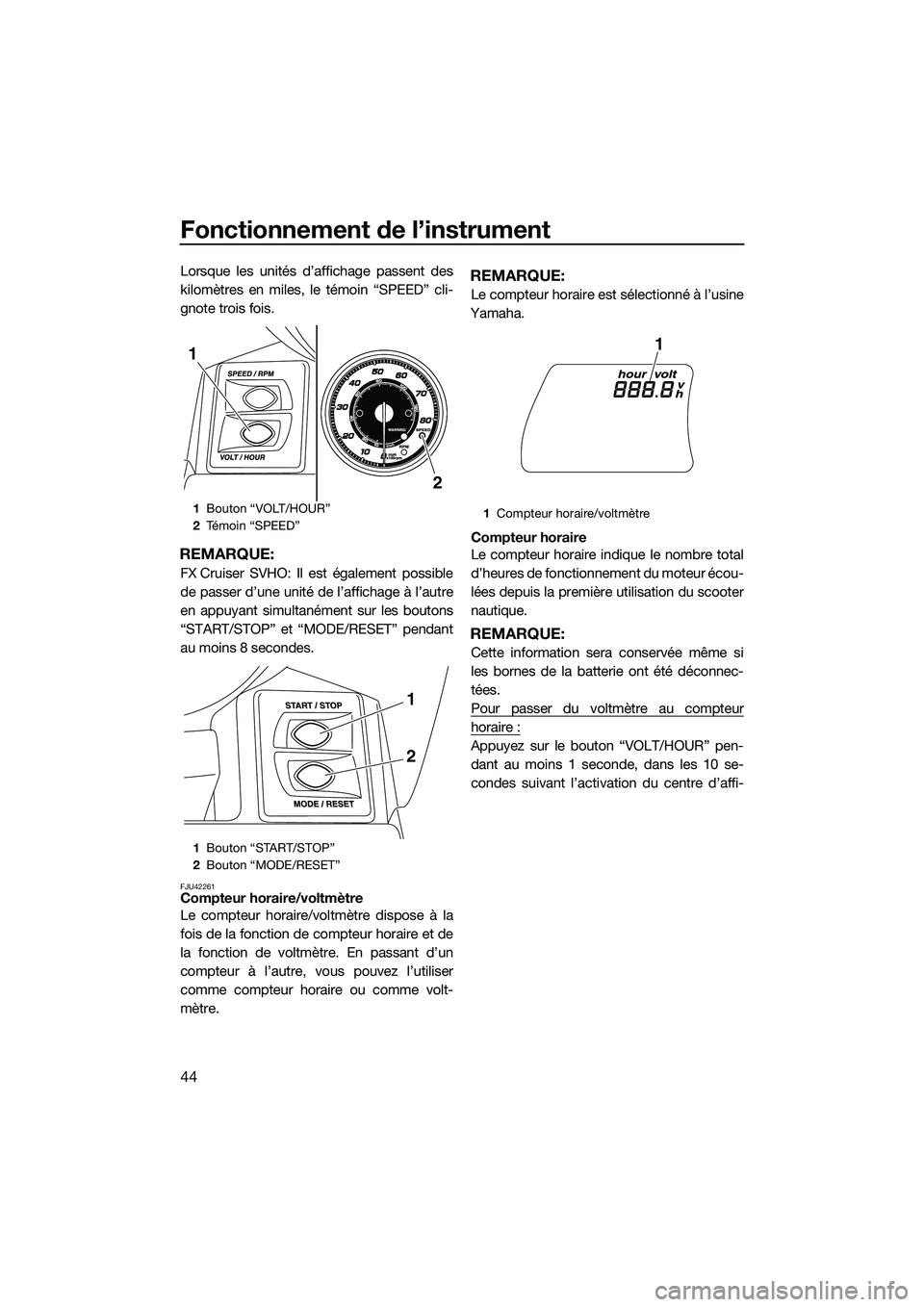

Fonctionnement de l’instrument
44
Lorsque les unités d’affichage passent des
kilomètres en miles, le témoin “SPEED” cli-
gnote trois fois.
REMARQUE:
FX Cruiser SVHO: Il est également possible
de passer d’une unité de l’affichage à l’autre
en appuyant simultanément sur les boutons
“START/STOP” et “MODE/RESET” pendant
au moins 8 secondes.
FJU42261Compteur horaire/voltmètre
Le compteur horaire/voltmètre dispose à la
fois de la fonction de compteur horaire et de
la fonction de voltmètre. En passant d’un
compteur à l’autre, vous pouvez l’utiliser
comme compteur horaire ou comme volt-
mètre.
REMARQUE:
Le compteur horaire est sélectionné à l’usine
Yamaha.
Compteur horaire
Le compteur horaire indique le nombre total
d’heures de fonctionnement du moteur écou-
lées depuis la première utilisation du scooter
nautique.
REMARQUE:
Cette information sera conservée même si
les bornes de la batterie ont été déconnec-
tées.
Pour passer du voltmètre au compteur
horaire :
Appuyez sur le bouton “VOLT/HOUR” pen-
dant au moins 1 seconde, dans les 10 se-
condes suivant l’activation du centre d’affi-
1 Bouton “VOLT/HOUR”
2 Témoin “SPEED”
1 Bouton “START/STOP”
2 Bouton “MODE/RESET”
2
1
1
2
1Compteur horaire/voltmètre
1
UF3J70F0.book Page 44 Monday, October 7, 2013 2:55 PM

Fonctionnement de l’instrument
45
chage multifonction. L’affichage du
compteur horaire apparaît.
Voltmètre
Le voltmètre indique la tension de la batterie.
Lorsque la tension de la batterie est normale,
le voltmètre affiche environ 12 volts.
Si la tension de la batterie a considérable-
ment baissé, “LO” s’affiche sur le voltmètre.
Si la tension de la batterie a considérable-
ment augmenté, “HI” s’affiche. Si “HI” ou
“LO” s’affiche, regagnez immédiatement la
rive et faites vérifier le scooter nautique par
un concessionnaire Yamaha.
Pour passer du compteur horaire au
voltmètre :
Appuyez sur le bouton “VOLT/HOUR” pen-
dant au moins 1 seconde, dans les 10 se-
condes suivant l’activation du centre d’affi-chage multifonction. L’affichage du voltmètre
apparaît.
FJU31515Jauge de carburant
La jauge de carburant indique la quantité de
carburant restant dans le réservoir. La quan-
tité de carburant restant est indiquée par huit
segments d’affichage, qui disparaissent par
deux lorsque le niveau de carburant baisse.
REMARQUE:
La précision de la jauge de carburant varie en
fonction des conditions d’utilisation. Utilisez
cette fonction pour référence uniquement.
FJU42341Avertissement du niveau de carburant
Si le niveau de carburant restant dans le ré-
servoir atteint 18 L (4.8 US gal, 4.0 Imp. gal),
les deux segments de niveau de carburant in-
férieurs, l’indicateur de carburant et le témoin
1
Bouton “VOLT/HOUR”
2 Compteur horaire
21
1Bouton “VOLT/HOUR”
2 Vo l t m èt re
1 Jauge de carburant
21
1
UF3J70F0.book Page 45 Monday, October 7, 2013 2:55 PM

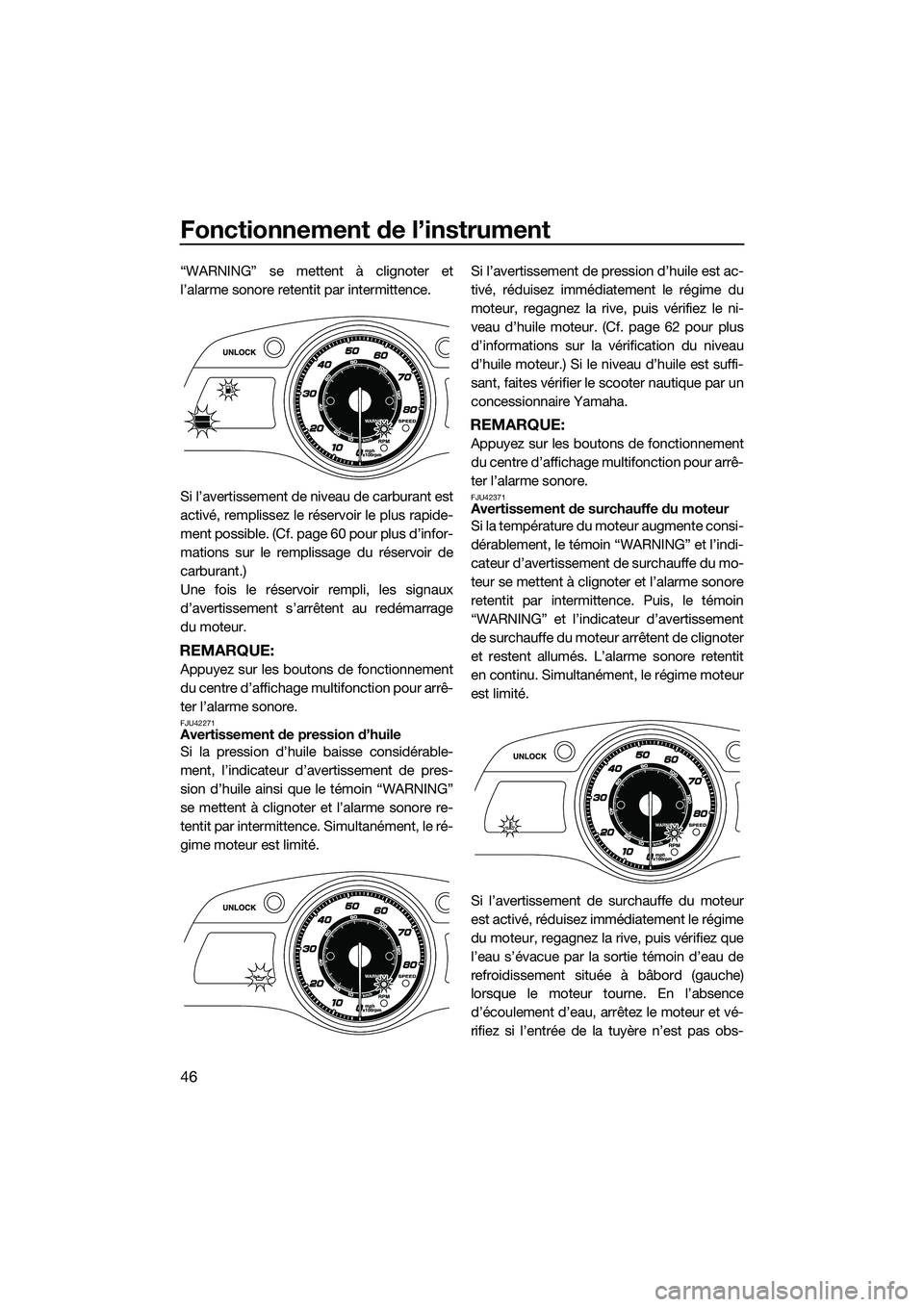

Fonctionnement de l’instrument
46
“WARNING” se mettent à clignoter et
l’alarme sonore retentit par intermittence.
Si l’avertissement de niveau de carburant est
activé, remplissez le réservoir le plus rapide-
ment possible. (Cf. page 60 pour plus d’infor-
mations sur le remplissage du réservoir de
carburant.)
Une fois le réservoir rempli, les signaux
d’avertissement s’arrêtent au redémarrage
du moteur.
REMARQUE:
Appuyez sur les boutons de fonctionnement
du centre d’affichage multifonction pour arrê-
ter l’alarme sonore.
FJU42271Avertissement de pression d’huile
Si la pression d’huile baisse considérable-
ment, l’indicateur d’avertissement de pres-
sion d’huile ainsi que le témoin “WARNING”
se mettent à clignoter et l’alarme sonore re-
tentit par intermittence. Simultanément, le ré-
gime moteur est limité.Si l’avertissement de pression d’huile est ac-
tivé, réduisez immédiatement le régime du
moteur, regagnez la rive, puis vérifiez le ni-
veau d’huile moteur. (Cf. page 62 pour plus
d’informations sur la vérification du niveau
d’huile moteur.) Si le niveau d’huile est suffi-
sant, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
REMARQUE:
Appuyez sur les boutons de fonctionnement
du centre d’affichage multifonction pour arrê-
ter l’alarme sonore.
FJU42371Avertissement de surchauffe du moteur
Si la température du moteur augmente consi-
dérablement, le témoin “WARNING” et l’indi-
cateur d’avertissement de surchauffe du mo-
teur se mettent à clignoter et l’alarme sonore
retentit par intermitte
nce. Puis, le témoin
“WARNING” et l’indicateur d’avertissement
de surchauffe du moteur arrêtent de clignoter
et restent allumés. L’alarme sonore retentit
en continu. Simultanément, le régime moteur
est limité.
Si l’avertissement de surchauffe du moteur
est activé, réduisez immédiatement le régime
du moteur, regagnez la rive, puis vérifiez que
l’eau s’évacue par la sortie témoin d’eau de
refroidissement située à bâbord (gauche)
lorsque le moteur tourne. En l’absence
d’écoulement d’eau, arrêtez le moteur et vé-
rifiez si l’entrée de la tuyère n’est pas obs-
UF3J70F0.book Page 46 Monday, October 7, 2013 2:55 PM

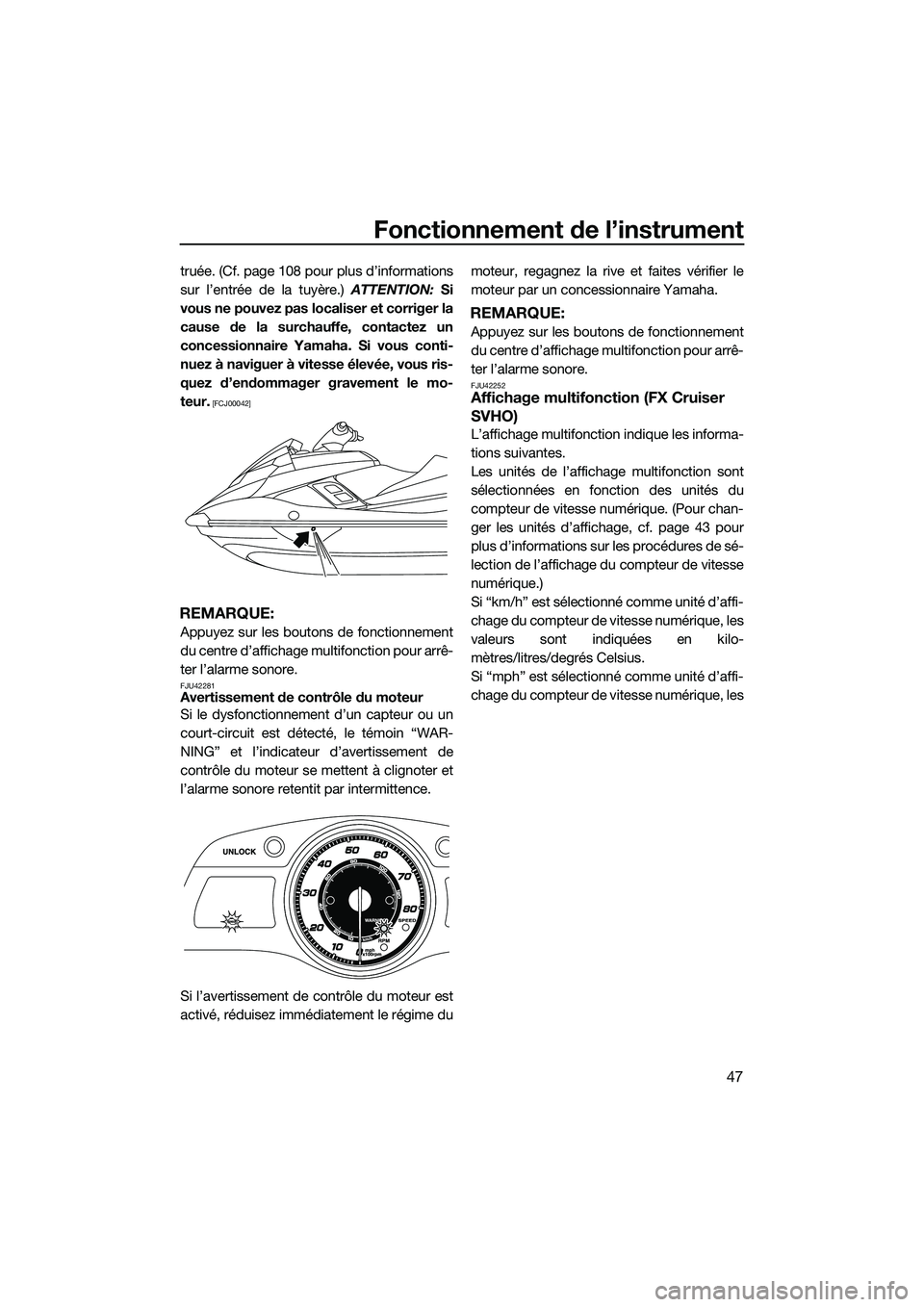

Fonctionnement de l’instrument
47
truée. (Cf. page 108 pour plus d’informations
sur l’entrée de la tuyère.) ATTENTION: Si
vous ne pouvez pas localiser et corriger la
cause de la surchauffe, contactez un
concessionnaire Yamaha. Si vous conti-
nuez à naviguer à vitesse élevée, vous ris-
quez d’endommager gravement le mo-
teur.
[FCJ00042]
REMARQUE:
Appuyez sur les boutons de fonctionnement
du centre d’affichage multifonction pour arrê-
ter l’alarme sonore.
FJU42281Avertissement de contrôle du moteur
Si le dysfonctionnement d’un capteur ou un
court-circuit est détecté, le témoin “WAR-
NING” et l’indicateur d’avertissement de
contrôle du moteur se mettent à clignoter et
l’alarme sonore retentit par intermittence.
Si l’avertissement de contrôle du moteur est
activé, réduisez immédiatement le régime du moteur, regagnez la rive et faites vérifier le
moteur par un concessionnaire Yamaha.
REMARQUE:
Appuyez sur les boutons de fonctionnement
du centre d’affichage multifonction pour arrê-
ter l’alarme sonore.
FJU42252Affichage multifonction (FX Cruiser
SVHO)
L’affichage multifonction indique les informa-
tions suivantes.
Les unités de l’affichage multifonction sont
sélectionnées en fonction des unités du
compteur de vitesse numérique. (Pour chan-
ger les unités d’affichage, cf. page 43 pour
plus d’informations sur les procédures de sé-
lection de l’affichage du compteur de vitesse
numérique.)
Si “km/h” est sélectionné comme unité d’affi-
chage du compteur de vitesse numérique, les
valeurs sont indiquées en kilo-
mètres/litres/degrés Celsius.
Si “mph” est sélectionné comme unité d’affi-
chage du compteur de vitesse numérique, les
UF3J70F0.book Page 47 Monday, October 7, 2013 2:55 PM

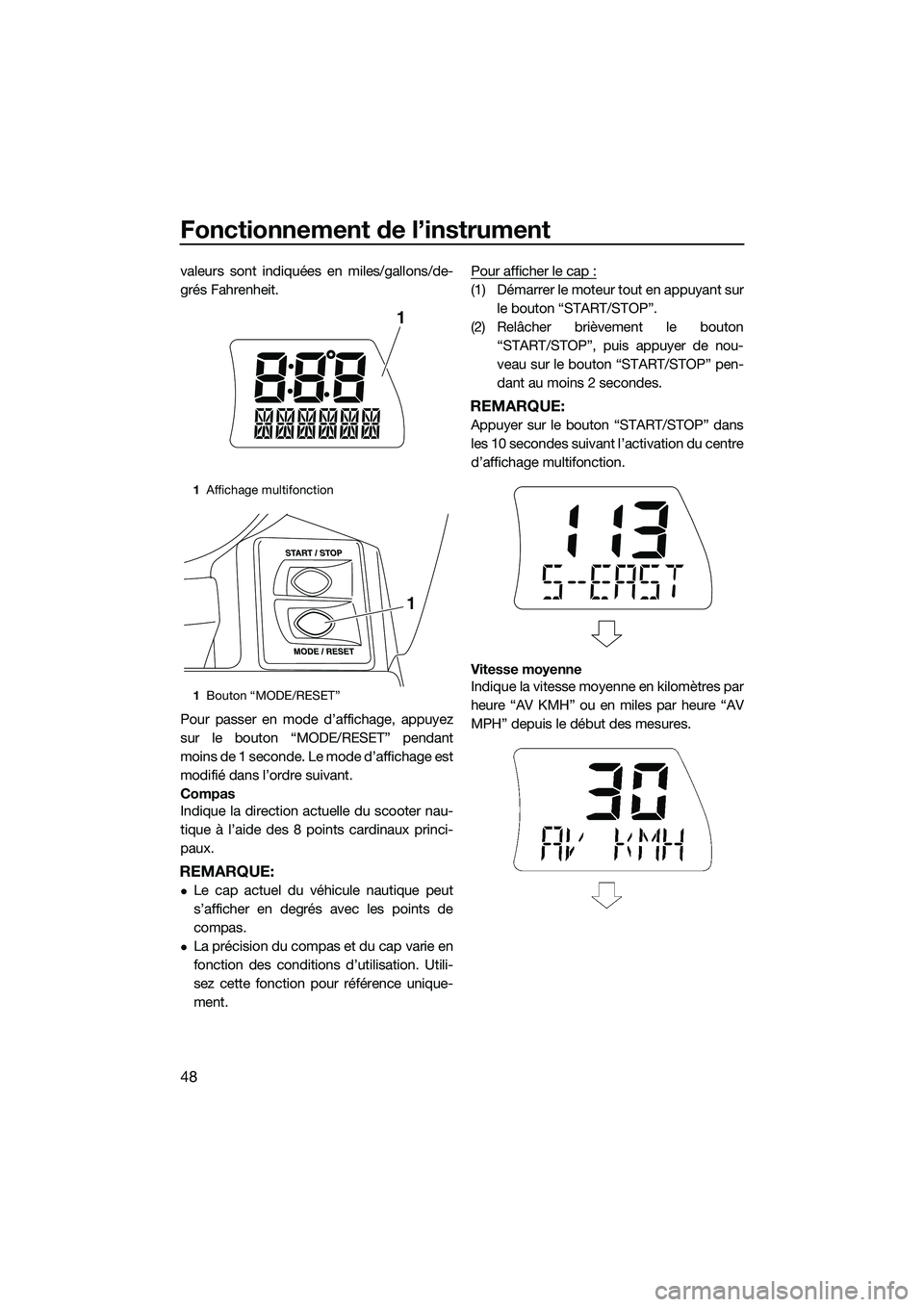

Fonctionnement de l’instrument
48
valeurs sont indiquées en miles/gallons/de-
grés Fahrenheit.
Pour passer en mode d’affichage, appuyez
sur le bouton “MODE/RESET” pendant
moins de 1 seconde. Le mode d’affichage est
modifié dans l’ordre suivant.
Compas
Indique la direction actuelle du scooter nau-
tique à l’aide des 8 points cardinaux princi-
paux.
REMARQUE:
Le cap actuel du véhicule nautique peut
s’afficher en degrés avec les points de
compas.
La précision du compas et du cap varie en
fonction des conditions d’utilisation. Utili-
sez cette fonction pour référence unique-
ment.Pour afficher le cap :
(1) Démarrer le moteur tout en appuyant sur
le bouton “START/STOP”.
(2) Relâcher brièvement le bouton “START/STOP”, puis appuyer de nou-
veau sur le bouton “START/STOP” pen-
dant au moins 2 secondes.
REMARQUE:
Appuyer sur le bouton “START/STOP” dans
les 10 secondes suivant l’activation du centre
d’affichage multifonction.
Vitesse moyenne
Indique la vitesse moyenne en kilomètres par
heure “AV KMH” ou en miles par heure “AV
MPH” depuis le début des mesures.
1Affichage multifonction
1 Bouton “MODE/RESET”
1
1
UF3J70F0.book Page 48 Monday, October 7, 2013 2:55 PM

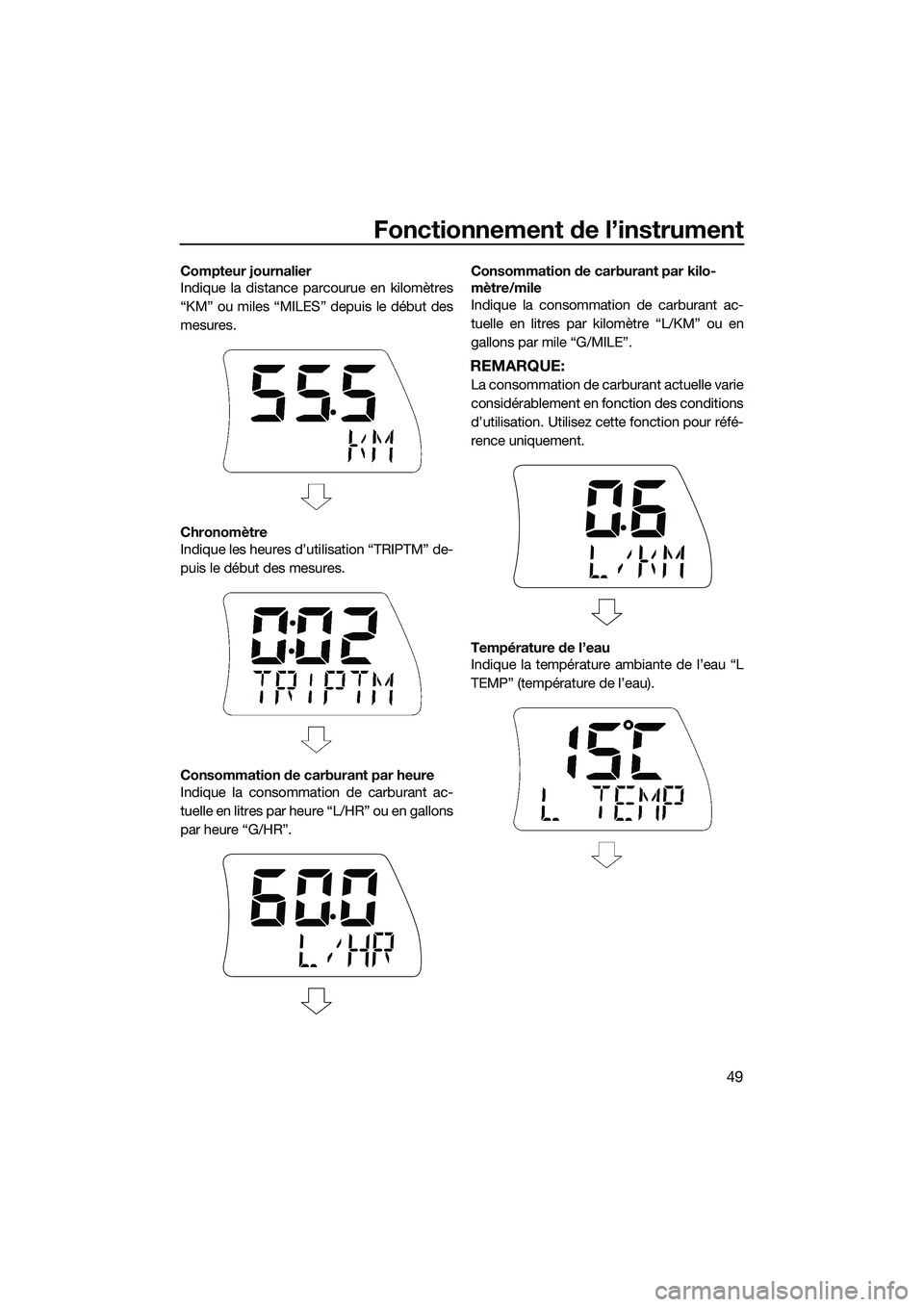

Fonctionnement de l’instrument
49
Compteur journalier
Indique la distance parcourue en kilomètres
“KM” ou miles “MILES” depuis le début des
mesures.
Chronomètre
Indique les heures d’utilisation “TRIPTM” de-
puis le début des mesures.
Consommation de carburant par heure
Indique la consommation de carburant ac-
tuelle en litres par heure “L/HR” ou en gallons
par heure “G/HR”.Consommation de carburant par kilo-
mètre/mile
Indique la consommation de carburant ac-
tuelle en litres par kilomètre “L/KM” ou en
gallons par mile “G/MILE”.
REMARQUE:
La consommation de carburant actuelle varie
considérablement en fonction des conditions
d’utilisation. Utilisez cette fonction pour réfé-
rence uniquement.
Température de l’eau
Indique la température ambiante de l’eau “L
TEMP” (température de l’eau).
UF3J70F0.book Page 49 Monday, October 7, 2013 2:55 PM

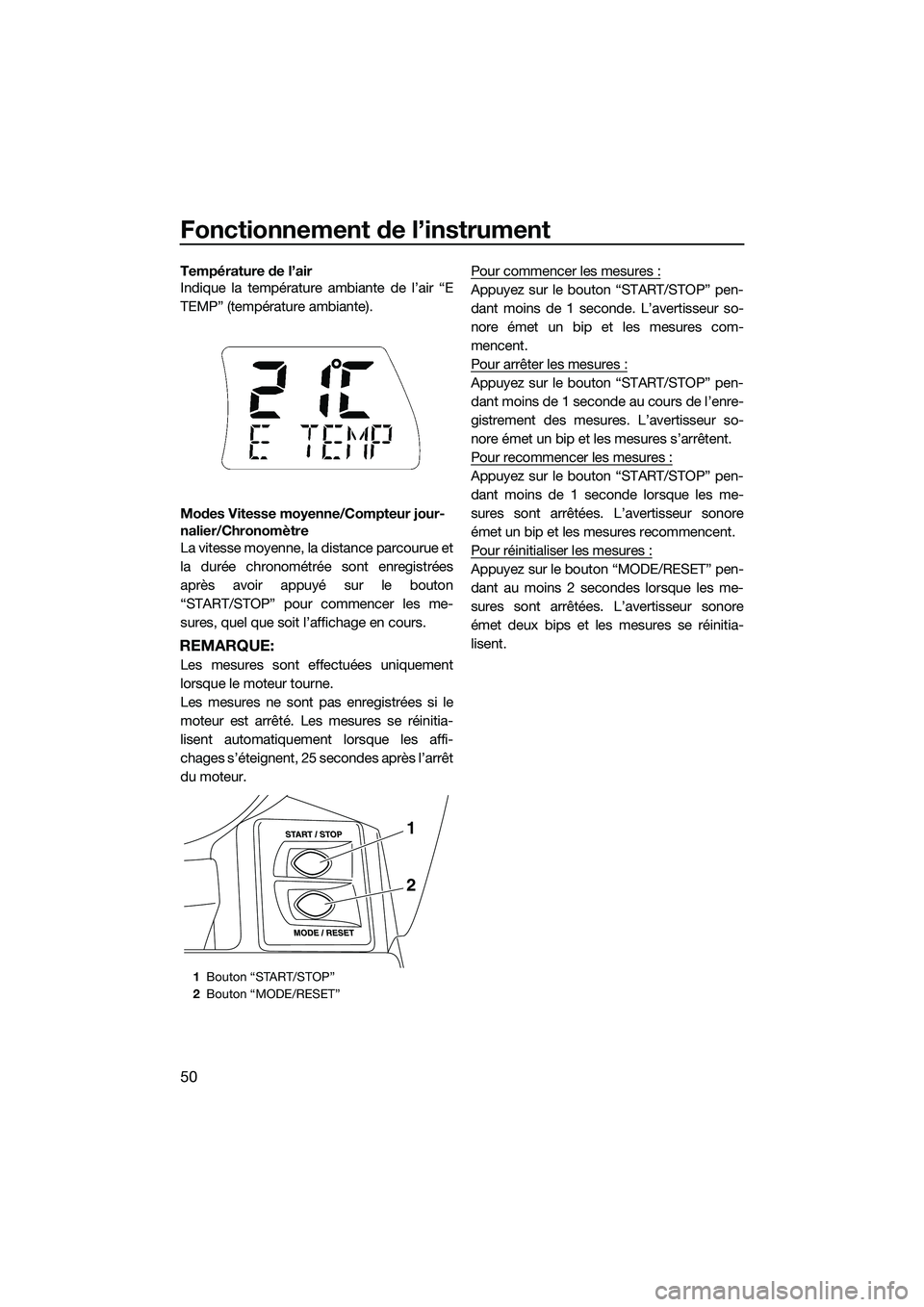

Fonctionnement de l’instrument
50
Température de l’air
Indique la température ambiante de l’air “E
TEMP” (température ambiante).
Modes Vitesse moyenne/Compteur jour-
nalier/Chronomètre
La vitesse moyenne, la distance parcourue et
la durée chronométrée sont enregistrées
après avoir appuyé sur le bouton
“START/STOP” pour commencer les me-
sures, quel que soit l’affichage en cours.
REMARQUE:
Les mesures sont effectuées uniquement
lorsque le moteur tourne.
Les mesures ne sont pas enregistrées si le
moteur est arrêté. Les mesures se réinitia-
lisent automatiquement lorsque les affi-
chages s’éteignent, 25 secondes après l’arrêt
du moteur. Pour commencer les mesures :
Appuyez sur le bouton “START/STOP” pen-
dant moins de 1 seconde. L’avertisseur so-
nore émet un bip et les mesures com-
mencent.
Pour arrêter les mesures :
Appuyez sur le bouton “START/STOP” pen-
dant moins de 1 seconde au cours de l’enre-
gistrement des mesures. L’avertisseur so-
nore émet un bip et les mesures s’arrêtent.
Pour recommencer les mesures :
Appuyez sur le bouton “START/STOP” pen-
dant moins de 1 seconde lorsque les me-
sures sont arrêtées. L’avertisseur sonore
émet un bip et les mesures recommencent.
Pour réinitialiser les mesures :
Appuyez sur le bouton “MODE/RESET” pen-
dant au moins 2 secondes lorsque les me-
sures sont arrêtées. L’avertisseur sonore
émet deux bips et les mesures se réinitia-
lisent.
1
Bouton “START/STOP”
2 Bouton “MODE/RESET”
1
2
UF3J70F0.book Page 50 Monday, October 7, 2013 2:55 PM

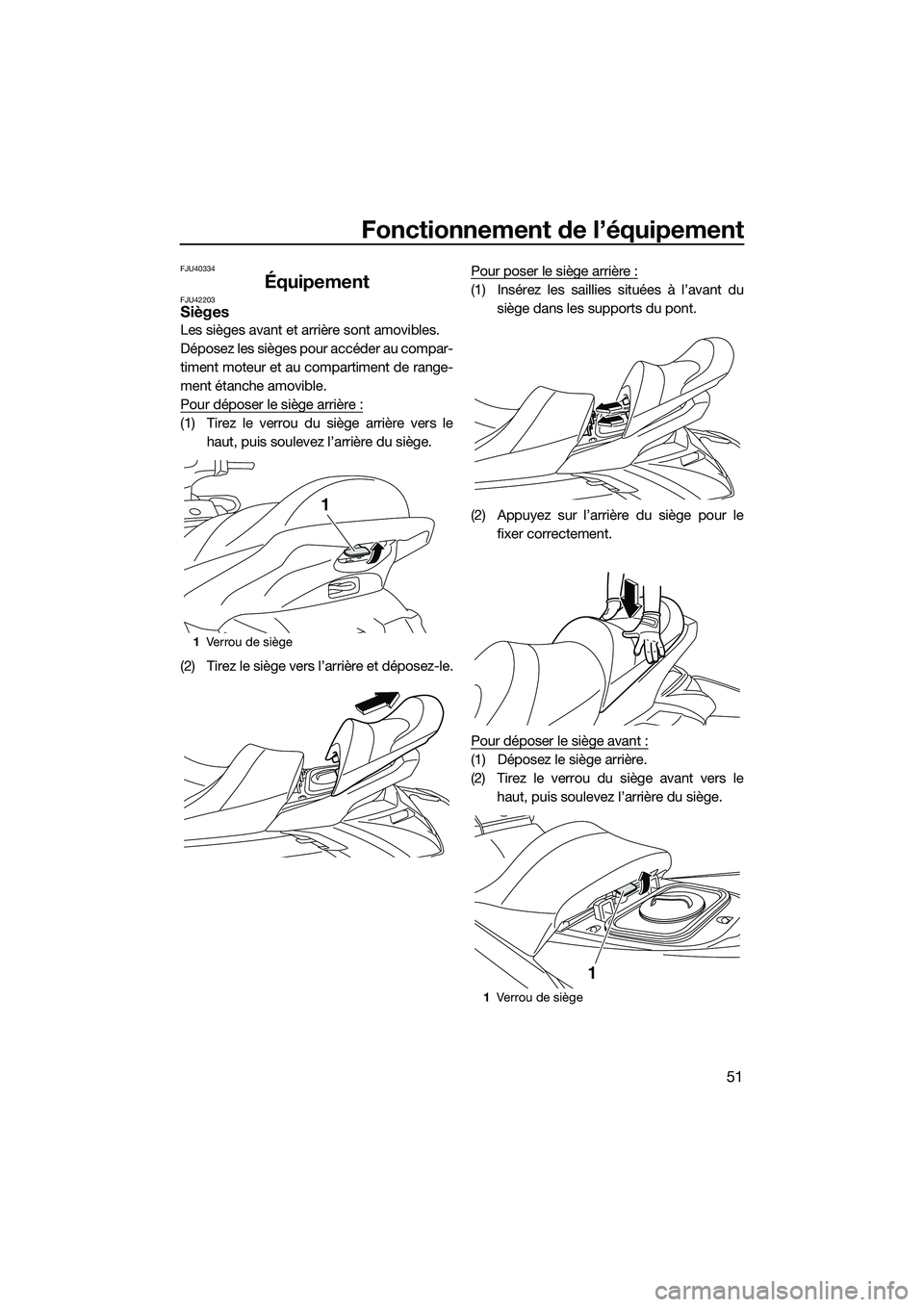

Fonctionnement de l’équipement
51
FJU40334
ÉquipementFJU42203Sièges
Les sièges avant et arrière sont amovibles.
Déposez les sièges pour accéder au compar-
timent moteur et au compartiment de range-
ment étanche amovible.
Pour déposer le siège arrière :
(1) Tirez le verrou du siège arrière vers lehaut, puis soulevez l’arrière du siège.
(2) Tirez le siège vers l’arrière et déposez-le. Pour poser le siège arrière :
(1) Insérez les saillies situées à l’avant du
siège dans les supports du pont.
(2) Appuyez sur l’arrière du siège pour le fixer correctement.
Pour déposer le siège avant :
(1) Déposez le siège arrière.
(2) Tirez le verrou du siège avant vers le haut, puis soulevez l’arrière du siège.
1Ver ro u d e s iè g e
1
1Ve r ro u de s iè g e
1
UF3J70F0.book Page 51 Monday, October 7, 2013 2:55 PM

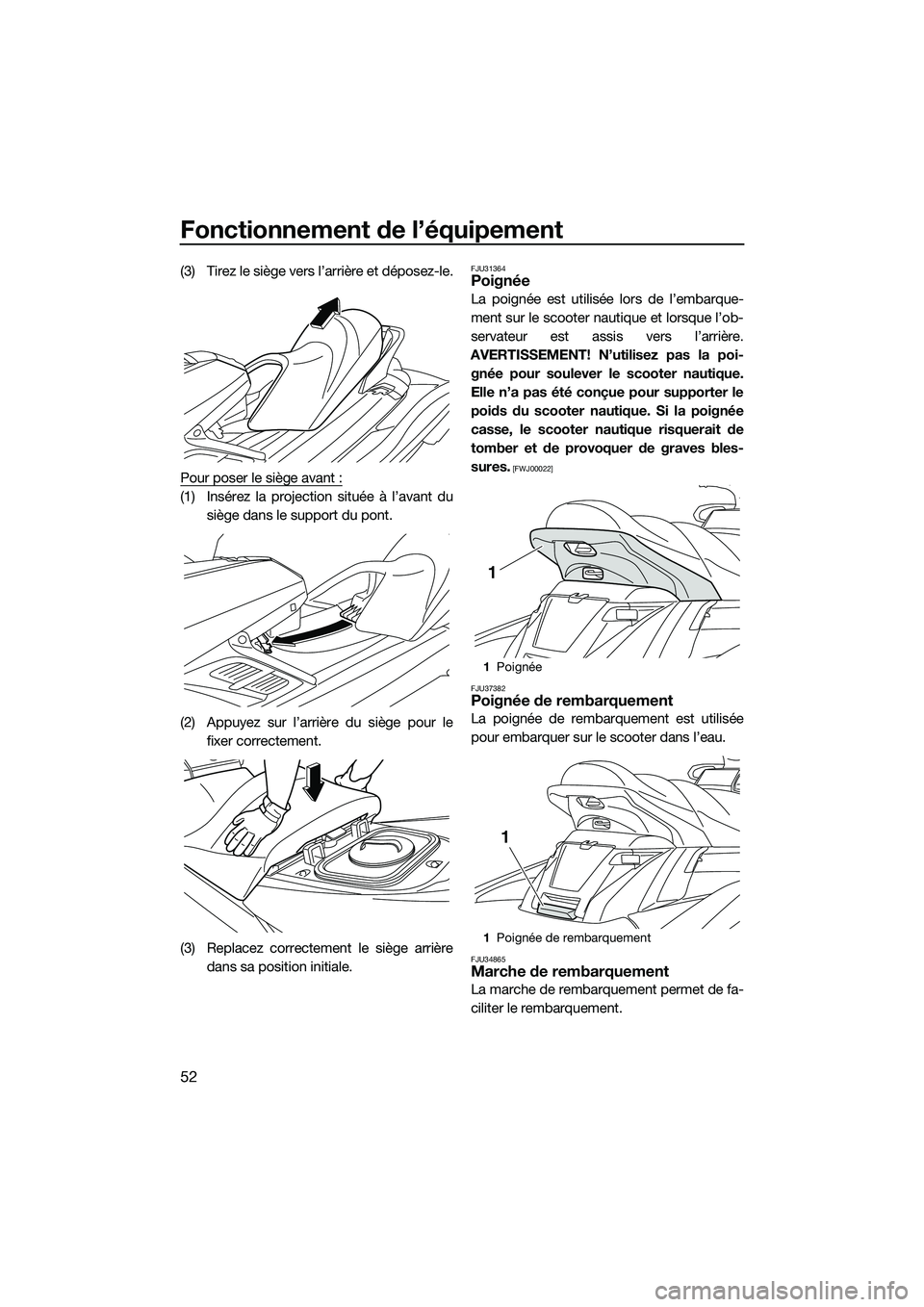

Fonctionnement de l’équipement
52
(3) Tirez le siège vers l’arrière et déposez-le.
Pour poser le siège avant :
(1) Insérez la projection située à l’avant dusiège dans le support du pont.
(2) Appuyez sur l’arrière du siège pour le fixer correctement.
(3) Replacez correctement le siège arrière dans sa position initiale.
FJU31364Poignée
La poignée est utilisée lors de l’embarque-
ment sur le scooter nautique et lorsque l’ob-
servateur est assis vers l’arrière.
AVERTISSEMENT! N’utilisez pas la poi- gnée pour soulever le scooter nautique.
Elle n’a pas été conçue pour supporter le
poids du scooter nautique. Si la poignée
casse, le scooter nautique risquerait de
tomber et de provoquer de graves bles-
sures.
[FWJ00022]
FJU37382
Poignée de rembarquement
La poignée de rembarquement est utilisée
pour embarquer sur le scooter dans l’eau.
FJU34865Marche de rembarquement
La marche de rembarquement permet de fa-
ciliter le rembarquement.
1 Poignée
1 Poignée de rembarquement
1
1
UF3J70F0.book Page 52 Monday, October 7, 2013 2:55 PM
