YAMAHA FX SVHO 2015 Manuale de Empleo (in Spanish)

Descripción
23
SJU31012

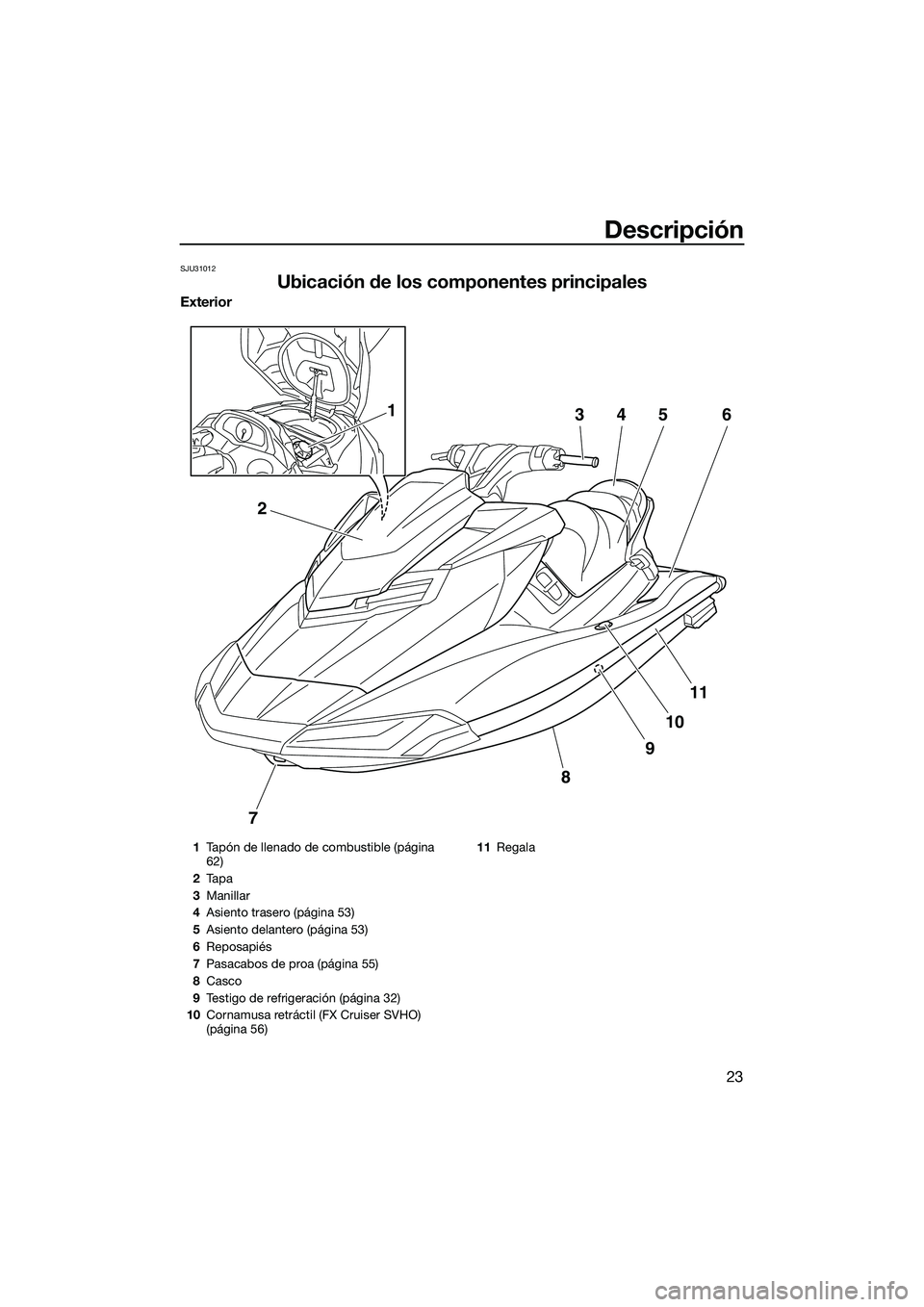

Ubicación de los componentes principales
Exterior
7
8
9
10
11
2
34561
1Tapón de llenado de combustible (página
62)
2 Ta p a
3 Manillar
4 Asiento trasero (página 53)
5 Asiento delantero (página 53)
6 Reposapiés
7 Pasacabos de proa (página 55)
8 Casco
9 Testigo de refrigeración (página 32)
10 Cornamusa retráctil (FX Cruiser SVHO)
(página 56) 11
Regala
UF3J71S0.book Page 23 Thursday, June 26, 2014 11:15 AM

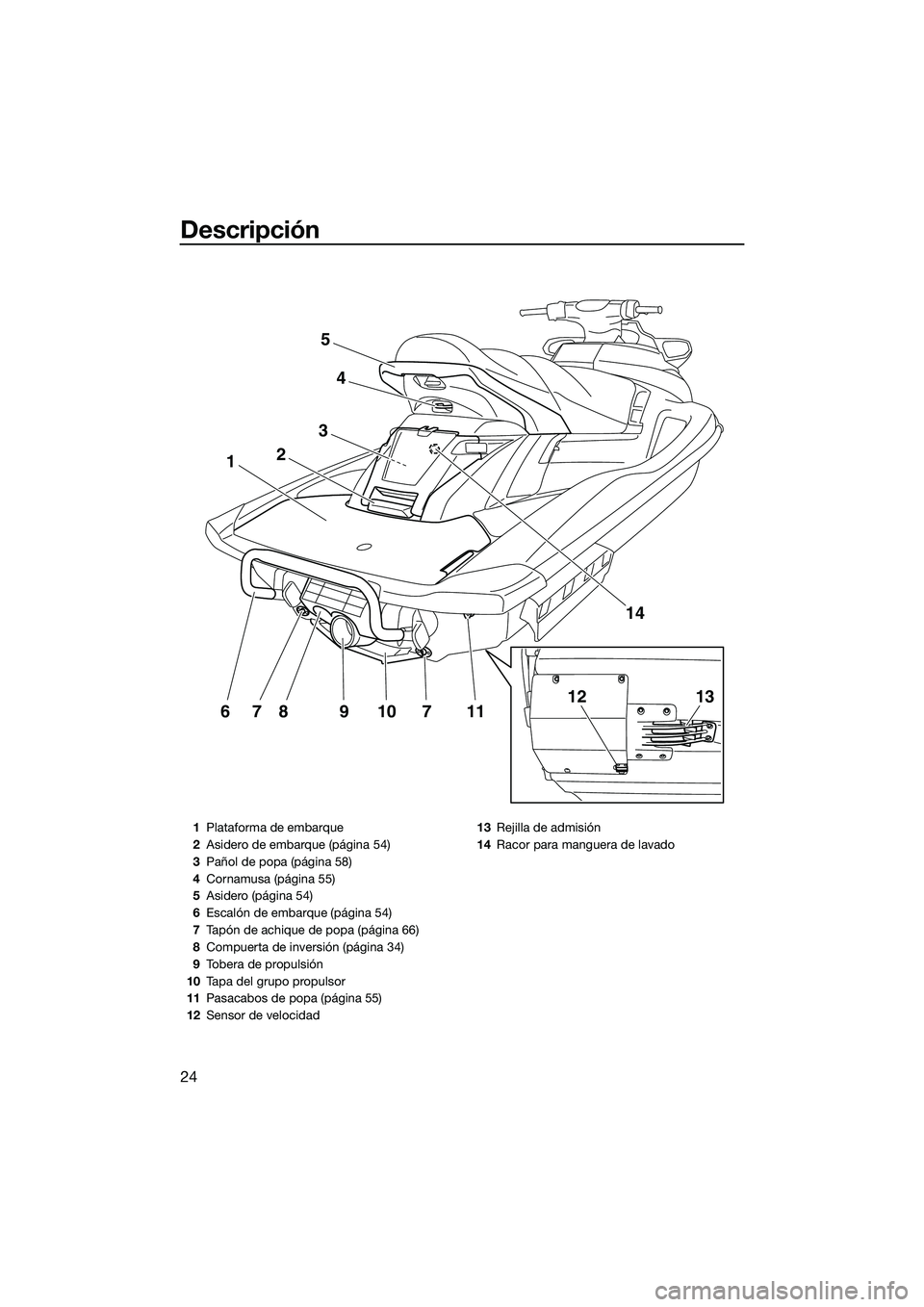

Descripción
24
117109876
1
3
2
4
5
14
1312
1Plataforma de embarque
2 Asidero de embarque (página 54)
3 Pañol de popa (página 58)
4 Cornamusa (página 55)
5 Asidero (página 54)
6 Escalón de embarque (página 54)
7 Tapón de achique de popa (página 66)
8 Compuerta de inversión (página 34)
9 Tobera de propulsión
10 Tapa del grupo propulsor
11 Pasacabos de popa (página 55)
12 Sensor de velocidad 13
Rejilla de admisión
14 Racor para manguera de lavado
UF3J71S0.book Page 24 Thursday, June 26, 2014 11:15 AM

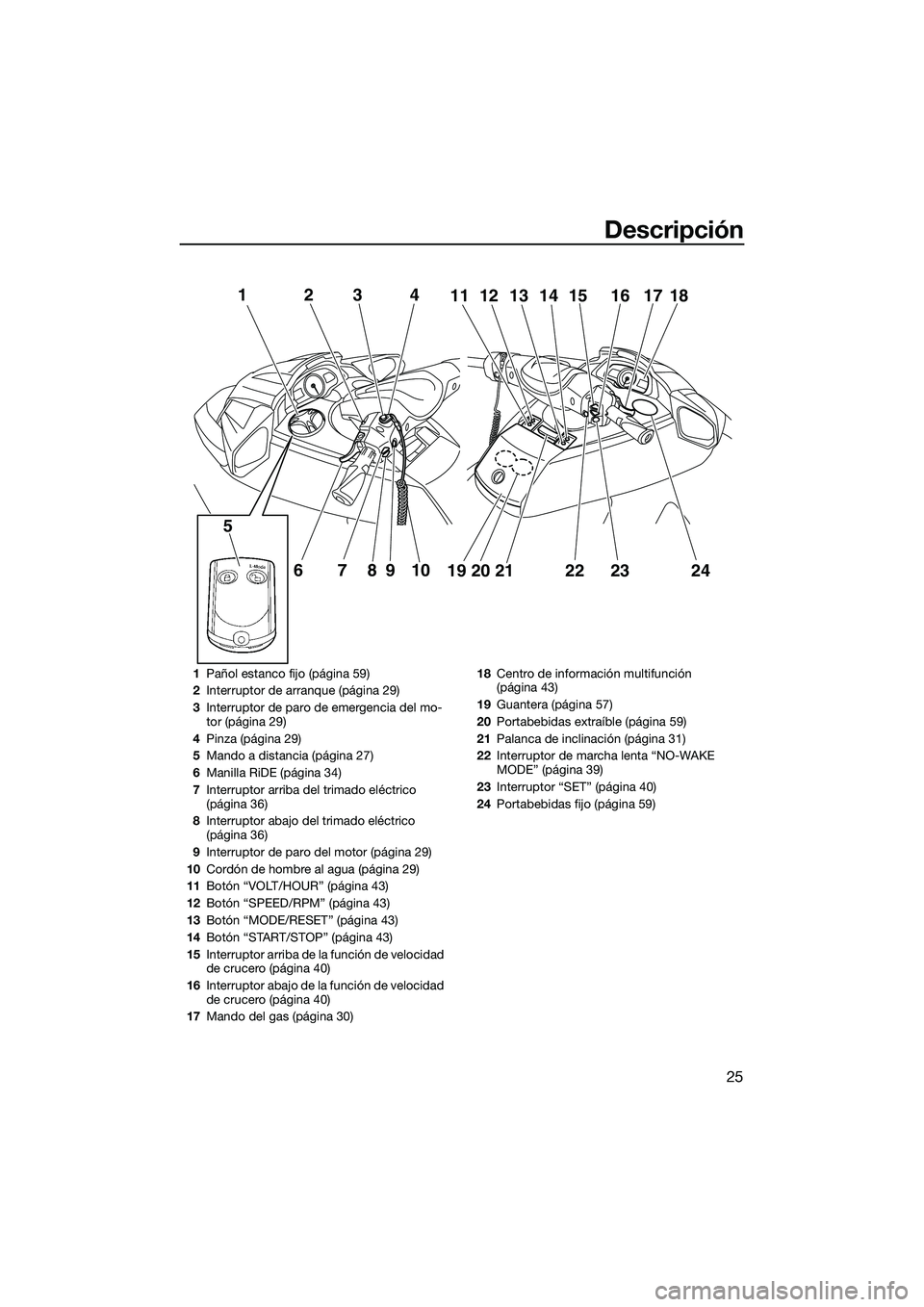

Descripción
25
12
67 910
58
3412111314 15 16 1817
19 20 21
222324
1 Pañol estanco fijo (página 59)
2 Interruptor de arranque (página 29)
3 Interruptor de paro de emergencia del mo-
tor (página 29)
4 Pinza (página 29)
5 Mando a distancia (página 27)
6 Manilla RiDE (página 34)
7 Interruptor arriba del trimado eléctrico
(página 36)
8 Interruptor abajo del trimado eléctrico
(página 36)
9 Interruptor de paro del motor (página 29)
10 Cordón de hombre al agua (página 29)
11 Botón “VOLT/HOUR” (página 43)
12 Botón “SPEED/RPM” (página 43)
13 Botón “MODE/RESET” (página 43)
14 Botón “START/STOP” (página 43)
15 Interruptor arriba de la función de velocidad
de crucero (página 40)
16 Interruptor abajo de la función de velocidad
de crucero (página 40)
17 Mando del gas (página 30) 18
Centro de información multifunción
(página 43)
19 Guantera (página 57)
20 Portabebidas extraíble (página 59)
21 Palanca de inclinación (página 31)
22 Interruptor de marcha lenta “NO-WAKE
MODE” (página 39)
23 Interruptor “SET” (página 40)
24 Portabebidas fijo (página 59)
UF3J71S0.book Page 25 Thursday, June 26, 2014 11:15 AM

Descripción
26

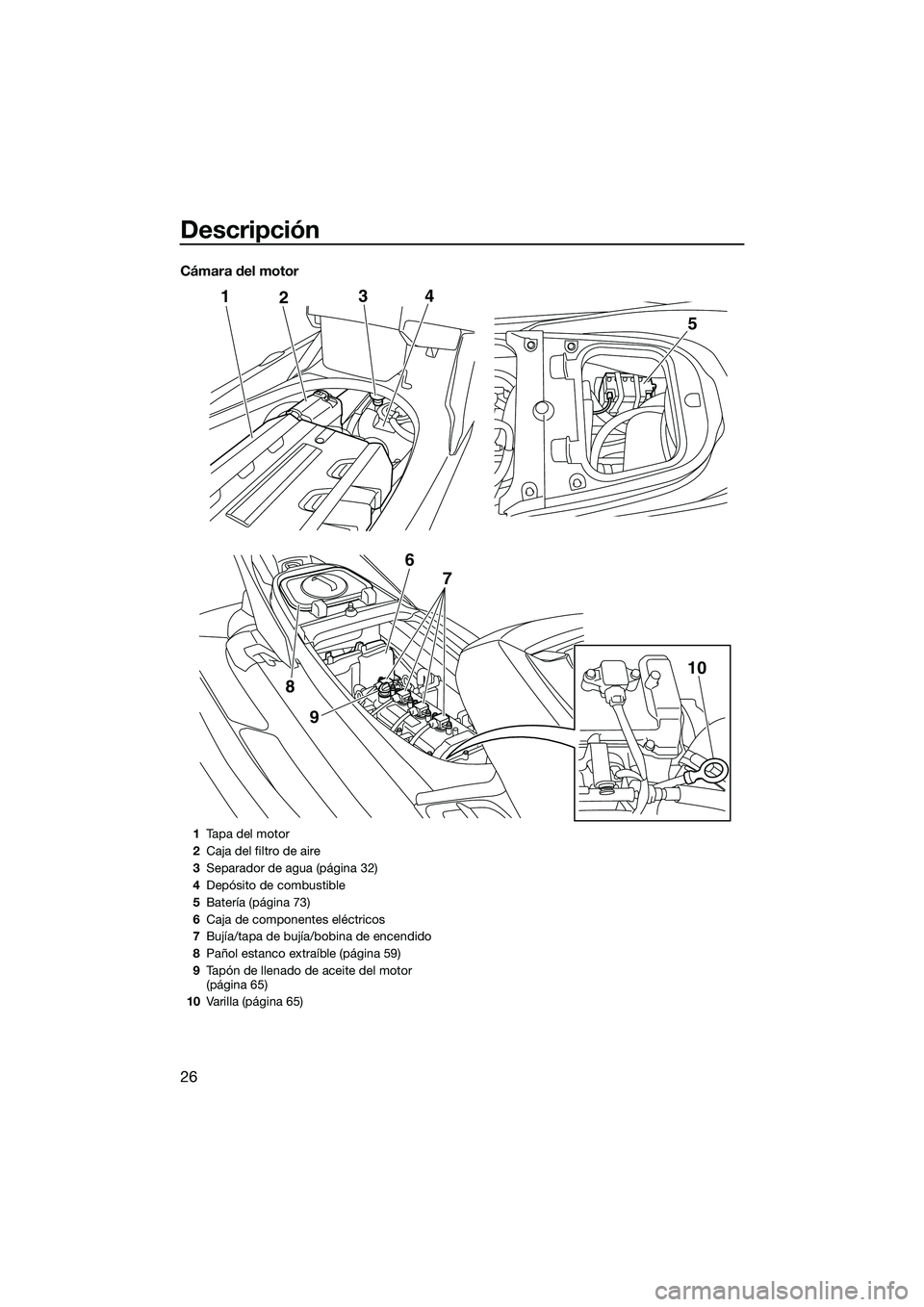

Cámara del motor
124
9
8
5
3
6 7
10
1Tapa del motor
2 Caja del filtro de aire
3 Separador de agua (página 32)
4 Depósito de combustible
5 Batería (página 73)
6 Caja de componentes eléctricos
7 Bujía/tapa de bujía/bobina de encendido
8 Pañol estanco extraíble (página 59)
9 Tapón de llenado de aceite del motor
(página 65)
10 Varilla (página 65)
UF3J71S0.book Page 26 Thursday, June 26, 2014 11:15 AM

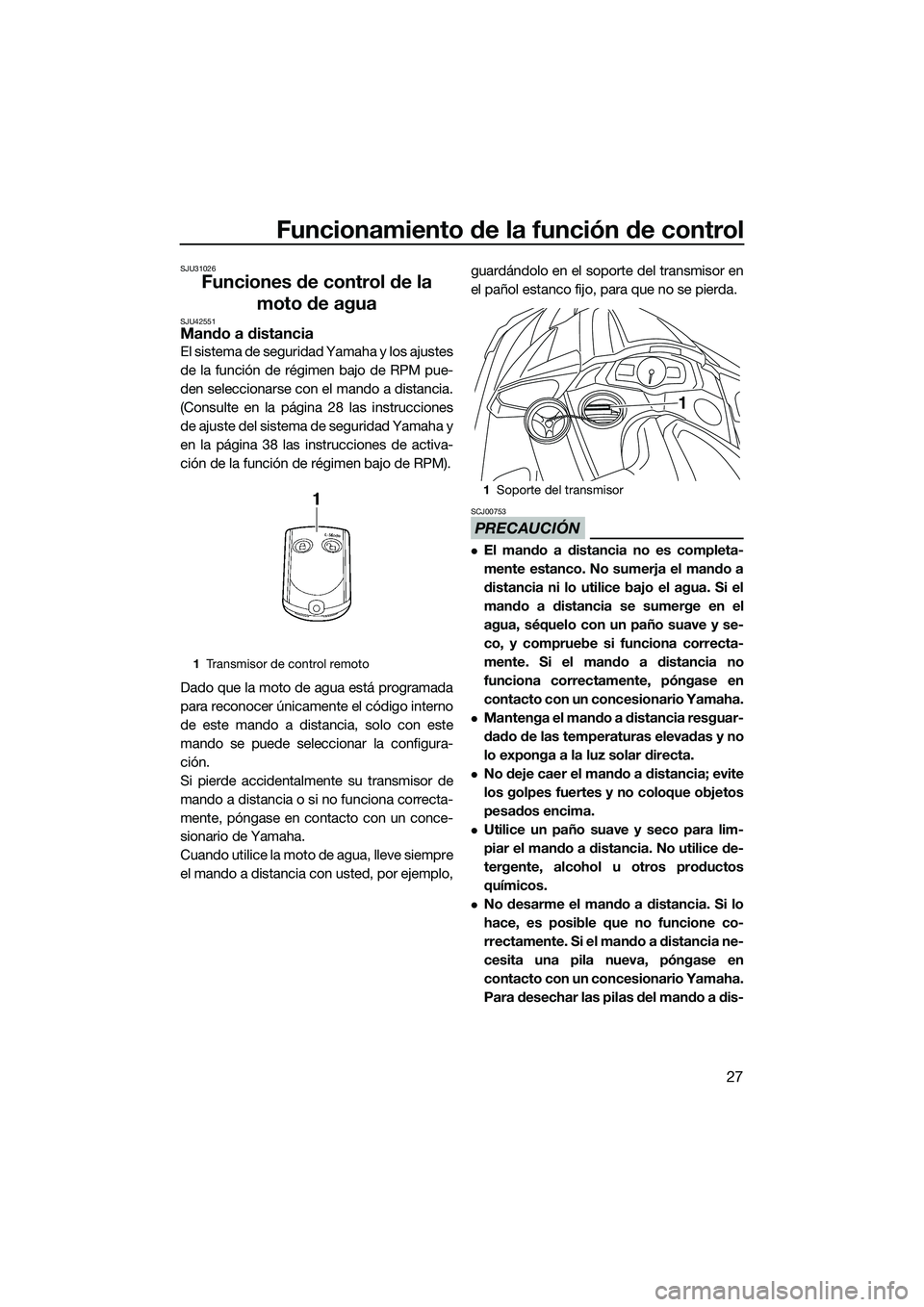

Funcionamiento de la función de control
27
SJU31026
Funciones de control de la moto de agua
SJU42551Mando a distancia
El sistema de seguridad Yamaha y los ajustes
de la función de régimen bajo de RPM pue-
den seleccionarse con el mando a distancia.
(Consulte en la página 28 las instrucciones
de ajuste del sistema de seguridad Yamaha y
en la página 38 las instrucciones de activa-
ción de la función de régimen bajo de RPM).
Dado que la moto de agua está programada
para reconocer únicamente el código interno
de este mando a distancia, solo con este
mando se puede seleccionar la configura-
ción.
Si pierde accidentalmente su transmisor de
mando a distancia o si no funciona correcta-
mente, póngase en contacto con un conce-
sionario de Yamaha.
Cuando utilice la moto de agua, lleve siempre
el mando a distancia con usted, por ejemplo, guardándolo en el soporte del transmisor en
el pañol estanco fijo, para que no se pierda.
PRECAUCIÓN
SCJ00753
El mando a distancia no es completa-
mente estanco. No sumerja el mando a
distancia ni lo utilice bajo el agua. Si el
mando a distancia se sumerge en el
agua, séquelo con un paño suave y se-
co, y compruebe si funciona correcta-
mente. Si el mando a distancia no
funciona correctamente, póngase en
contacto con un concesionario Yamaha.
Mantenga el mando a distancia resguar-
dado de las temperaturas elevadas y no
lo exponga a la luz solar directa.
No deje caer el mando a distancia; evite
los golpes fuertes y no coloque objetos
pesados encima.
Utilice un paño suave y seco para lim-
piar el mando a distancia. No utilice de-
tergente, alcohol u otros productos
químicos.
No desarme el mando a distancia. Si lo
hace, es posible que no funcione co-
rrectamente. Si el mando a distancia ne-
cesita una pila nueva, póngase en
contacto con un concesionario Yamaha.
Para desechar las pilas del mando a dis-
1
Transmisor de control remoto
1Soporte del transmisor
1
UF3J71S0.book Page 27 Thursday, June 26, 2014 11:15 AM

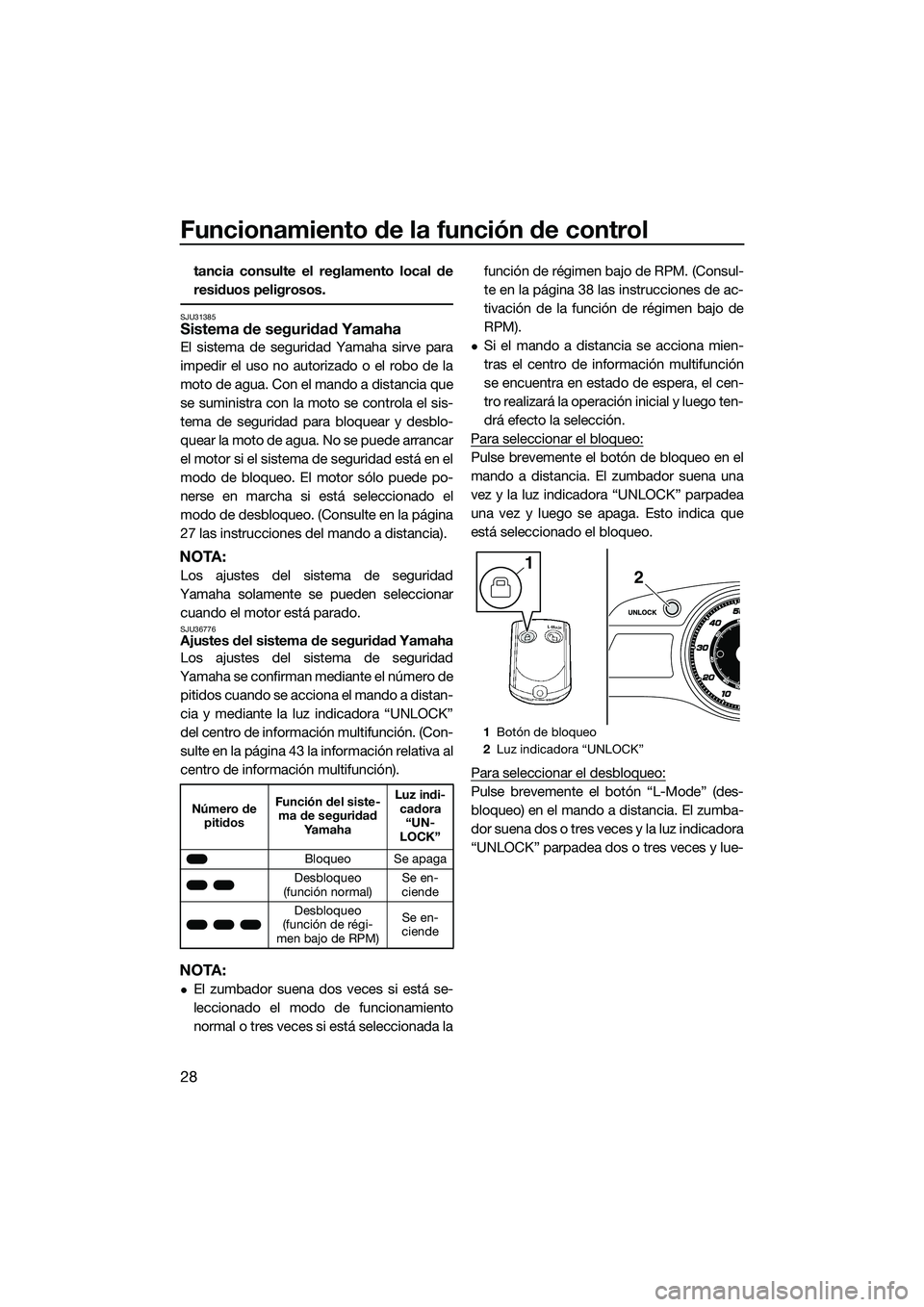

Funcionamiento de la función de control
28
tancia consulte el reglamento local de
residuos peligrosos.
SJU31385Sistema de seguridad Yamaha
El sistema de seguridad Yamaha sirve para
impedir el uso no autorizado o el robo de la
moto de agua. Con el mando a distancia que
se suministra con la moto se controla el sis-
tema de seguridad para bloquear y desblo-
quear la moto de agua. No se puede arrancar
el motor si el sistema de seguridad está en el
modo de bloqueo. El motor sólo puede po-
nerse en marcha si está seleccionado el
modo de desbloqueo. (Consulte en la página
27 las instrucciones del mando a distancia).
NOTA:
Los ajustes del sistema de seguridad
Yamaha solamente se pueden seleccionar cuando el motor está parado.
SJU36776Ajustes del sistema de seguridad Yamaha
Los ajustes del sistema de seguridad
Yamaha se confirman mediante el número de pitidos cuando se acciona el mando a distan-
cia y mediante la luz indicadora “UNLOCK”
del centro de información multifunción. (Con-
sulte en la página 43 la información relativa al
centro de información multifunción).
NOTA:
El zumbador suena dos veces si está se-
leccionado el modo de funcionamiento
normal o tres veces si está seleccionada la función de régimen bajo de RPM. (Consul-
te en la página 38 las instrucciones de ac-
tivación de la función de régimen bajo de
RPM).
Si el mando a distancia se acciona mien-
tras el centro de información multifunción
se encuentra en estado de espera, el cen-
tro realizará la operación inicial y luego ten-
drá efecto la selección.
Para seleccionar el bloqueo:
Pulse brevemente el botón de bloqueo en el
mando a distancia. El zumbador suena una
vez y la luz indicadora “UNLOCK” parpadea
una vez y luego se apaga. Esto indica que
está seleccionado el bloqueo.
Para seleccionar el desbloqueo:
Pulse brevemente el botón “L-Mode” (des-
bloqueo) en el mando a distancia. El zumba-
dor suena dos o tres veces y la luz indicadora
“UNLOCK” parpadea dos o tres veces y lue-
Número de pitidos Función del siste-
ma de seguridad Ya m a h a Luz indi-
cadora “UN-
LOCK”
Bloqueo Se apaga
Desbloqueo
(función normal) Se en-
ciende
Desbloqueo
(función de régi-
men bajo de RPM) Se en-
ciende
1 Botón de bloqueo
2 Luz indicadora “UNLOCK”
21
UF3J71S0.book Page 28 Thursday, June 26, 2014 11:15 AM

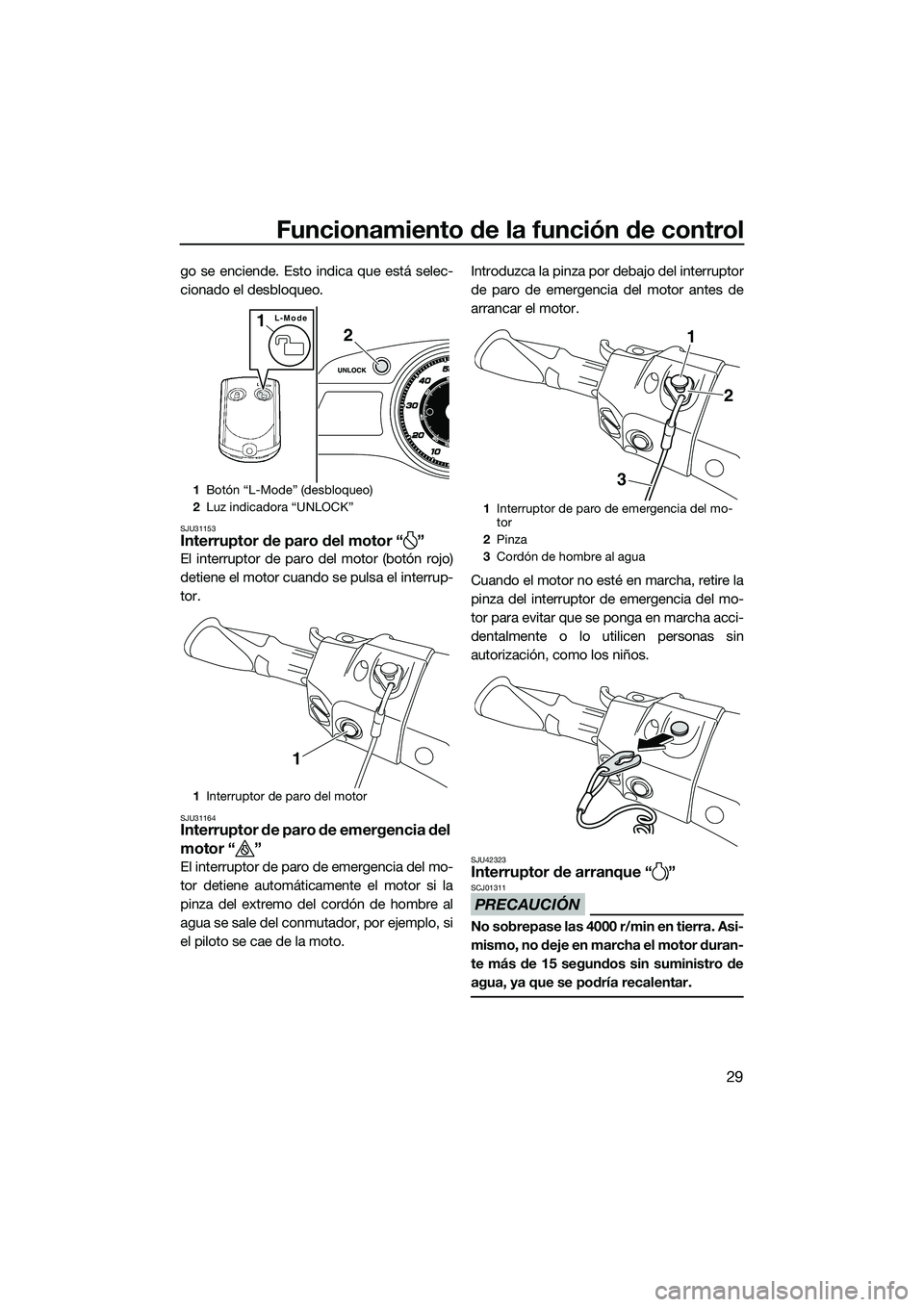

Funcionamiento de la función de control
29
go se enciende. Esto indica que está selec-
cionado el desbloqueo.
SJU31153Interruptor de paro del motor “ ”
El interruptor de paro del motor (botón rojo)
detiene el motor cuando se pulsa el interrup-
tor.
SJU31164Interruptor de paro de emergencia del
motor “ ”
El interruptor de paro de emergencia del mo-
tor detiene automáticamente el motor si la
pinza del extremo del cordón de hombre al
agua se sale del conmutador, por ejemplo, si
el piloto se cae de la moto.Introduzca la pinza por debajo del interruptor
de paro de emergencia del motor antes de
arrancar el motor.
Cuando el motor no esté
en marcha, retire la
pinza del interruptor de emergencia del mo-
tor para evitar que se ponga en marcha acci-
dentalmente o lo utilicen personas sin
autorización, como los niños.SJU42323Interruptor de arranque “ ”
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
1 Botón “L-Mode” (desbloqueo)
2 Luz indicadora “UNLOCK”
1 Interruptor de paro del motor
2
L-Mode1
1
1Interruptor de paro de emergencia del mo-
tor
2 Pinza
3 Cordón de hombre al agua
1
2
3
UF3J71S0.book Page 29 Thursday, June 26, 2014 11:15 AM

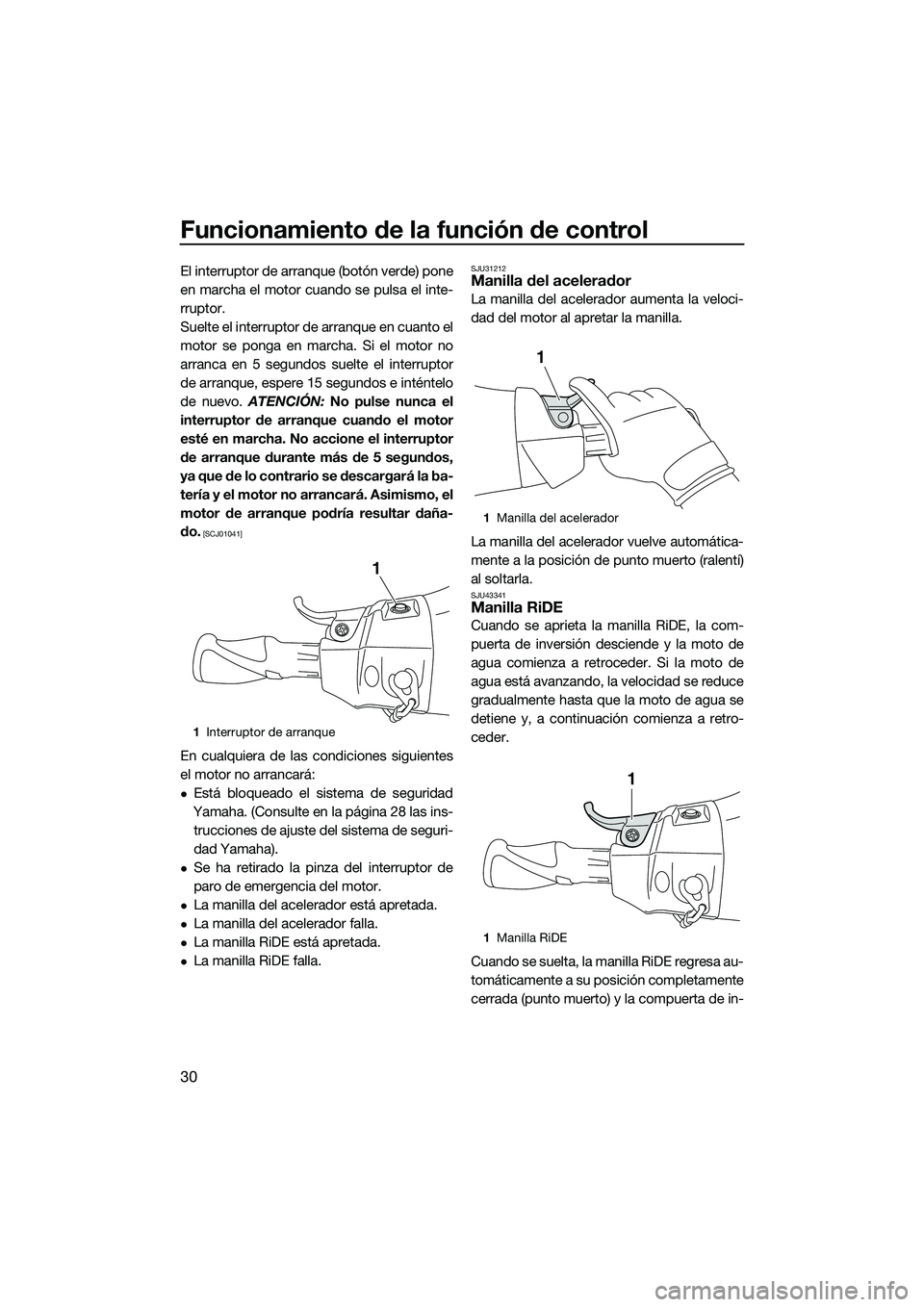

Funcionamiento de la función de control
30
El interruptor de arranque (botón verde) pone
en marcha el motor cuando se pulsa el inte-
rruptor.
Suelte el interruptor de arranque en cuanto el
motor se ponga en marcha. Si el motor no
arranca en 5 segundos suelte el interruptor
de arranque, espere 15 segundos e inténtelo
de nuevo. ATENCIÓN: No pulse nunca el
interruptor de arranque cuando el motor
esté en marcha. No accione el interruptor
de arranque durante más de 5 segundos,
ya que de lo contrario se descargará la ba-
tería y el motor no arrancará. Asimismo, el
motor de arranque podría resultar daña-
do.
[SCJ01041]
En cualquiera de las condiciones siguientes
el motor no arrancará:
Está bloqueado el sistema de seguridad
Yamaha. (Consulte en la página 28 las ins- trucciones de ajuste del sistema de seguri-
dad Yamaha).
Se ha retirado la pinza del interruptor de
paro de emergencia del motor.
La manilla del acelerador está apretada.
La manilla del acelerador falla.
La manilla RiDE está apretada.
La manilla RiDE falla.
SJU31212Manilla del acelerador
La manilla del acelerador aumenta la veloci-
dad del motor al apretar la manilla.
La manilla del acelerador vuelve automática-
mente a la posición de punto muerto (ralentí)
al soltarla.
SJU43341Manilla RiDE
Cuando se aprieta la manilla RiDE, la com-
puerta de inversión desciende y la moto de
agua comienza a retroceder. Si la moto de
agua está avanzando, la velocidad se reduce
gradualmente hasta que la moto de agua se
detiene y, a continuación comienza a retro-
ceder.
Cuando se suelta, la manilla RiDE regresa au-
tomáticamente a su posición completamente
cerrada (punto muerto) y la compuerta de in-
1 Interruptor de arranque
1
1Manilla del acelerador
1 Manilla RiDE
1
1
UF3J71S0.book Page 30 Thursday, June 26, 2014 11:15 AM

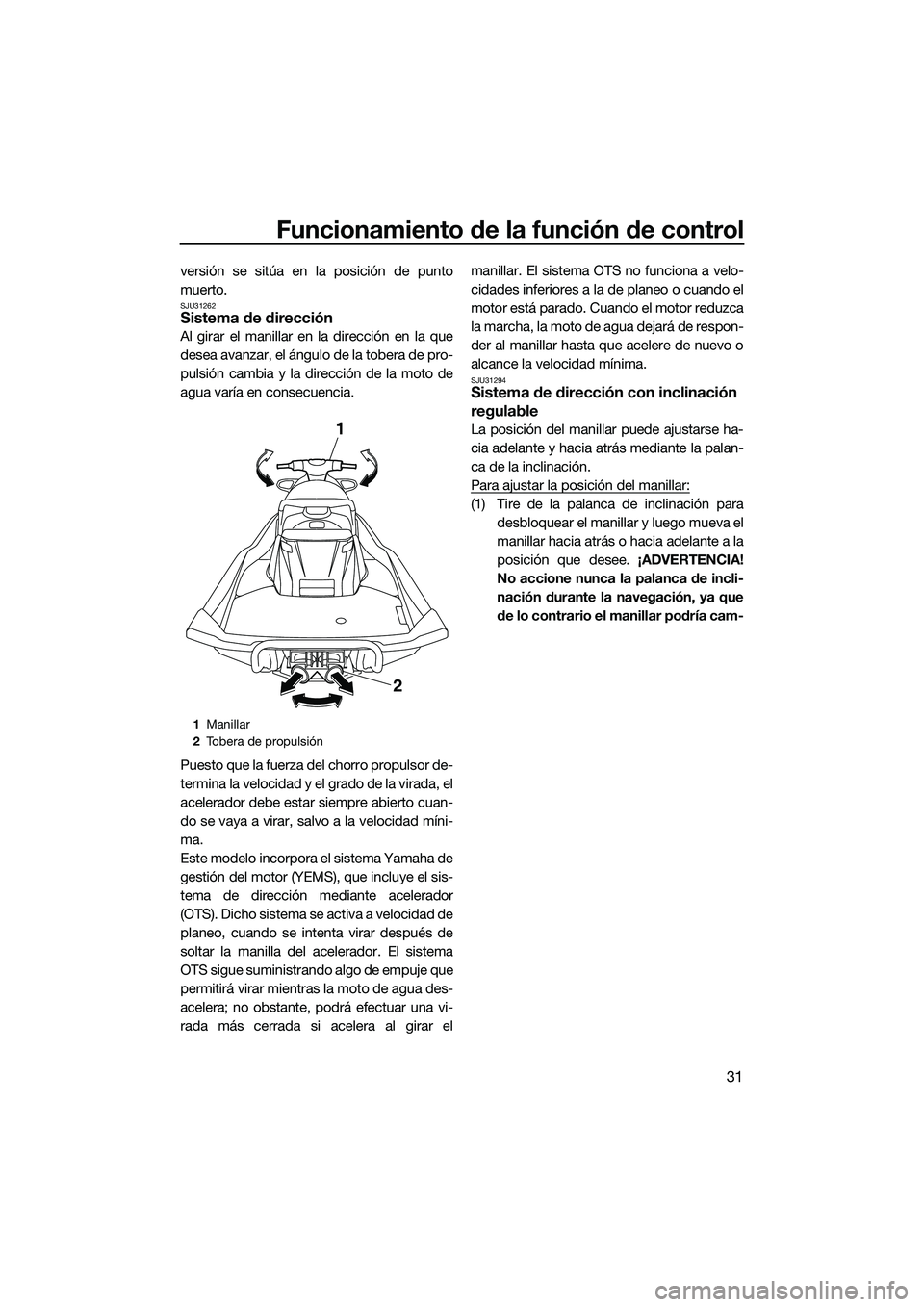

Funcionamiento de la función de control
31
versión se sitúa en la posición de punto
muerto.
SJU31262Sistema de dirección
Al girar el manillar en la dirección en la que
desea avanzar, el ángulo de la tobera de pro-
pulsión cambia y la dirección de la moto de
agua varía en consecuencia.
Puesto que la fuerza del chorro propulsor de-
termina la velocidad y el grado de la virada, el
acelerador debe estar siempre abierto cuan-
do se vaya a virar, salvo a la velocidad míni-
ma.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS), que incluye el sis-
tema de dirección mediante acelerador
(OTS). Dicho sistema se activa a velocidad de
planeo, cuando se intenta virar después de
soltar la manilla del acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua des-
acelera; no obstante, podrá efectuar una vi-
rada más cerrada si acelera al girar elmanillar. El sistema OTS no funciona a velo-
cidades inferiores a la de planeo o cuando el
motor está parado. Cuando el motor reduzca
la marcha, la moto de agua dejará de respon-
der al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
SJU31294Sistema de dirección con inclinación
regulable
La posición del manillar puede ajustarse ha-
cia adelante y hacia atrás mediante la palan-
ca de la inclinación.
Para ajustar la posición del manillar:
(1) Tire de la palanca de inclinación para
desbloquear el manillar y luego mueva el
manillar hacia atrás o hacia adelante a la
posición que desee. ¡ADVERTENCIA!
No accione nunca la palanca de incli-
nación durante la navegación, ya que
de lo contrario el manillar podría cam-
1 Manillar
2 Tobera de propulsión
1
2
UF3J71S0.book Page 31 Thursday, June 26, 2014 11:15 AM

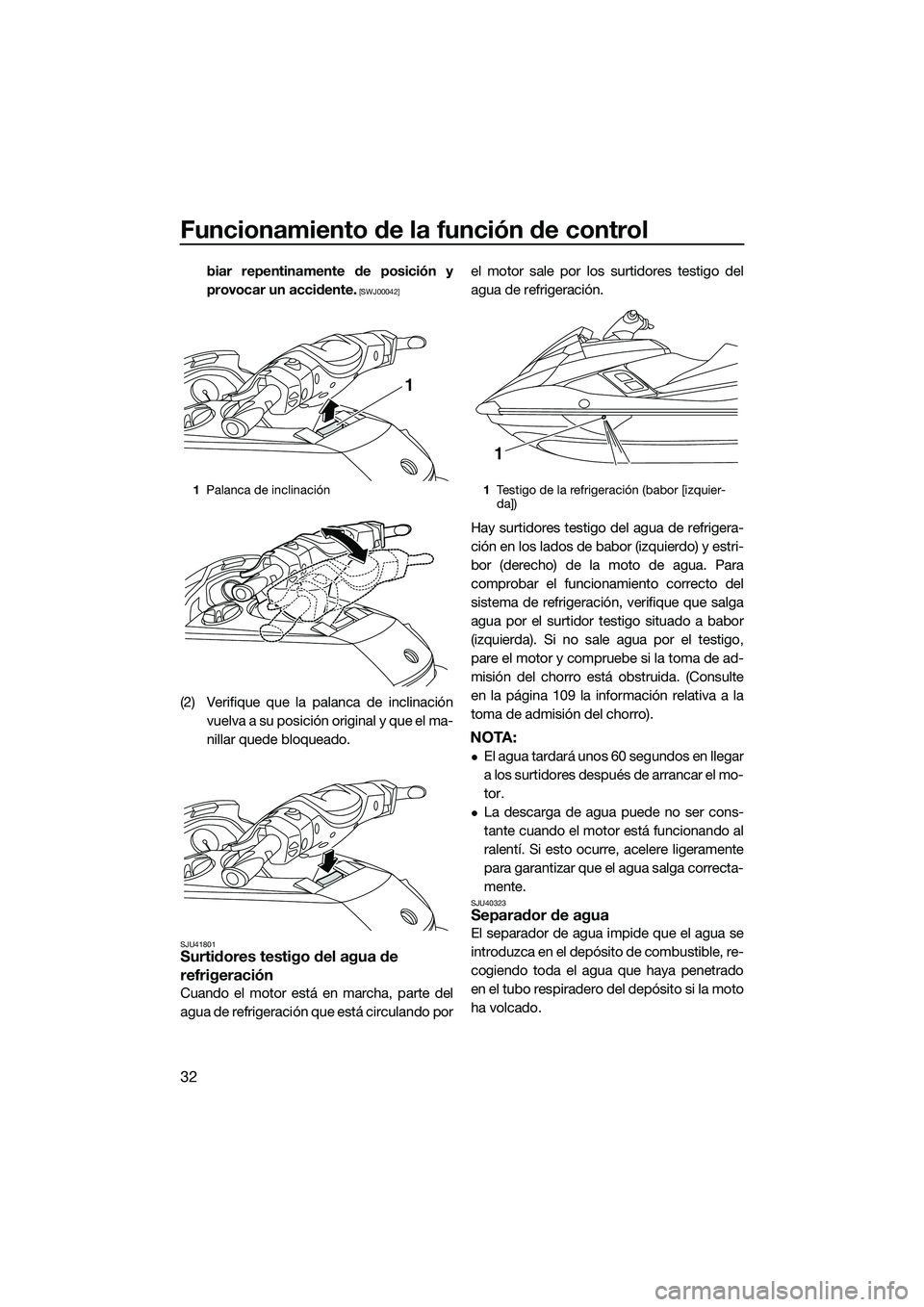

Funcionamiento de la función de control
32
biar repentinamente de posición y
provocar un accidente.
[SWJ00042]
(2) Verifique que la palanca de inclinaciónvuelva a su posición original y que el ma-
nillar quede bloqueado.
SJU41801Surtidores testigo del agua de
refrigeración
Cuando el motor está en marcha, parte del
agua de refrigeración que está circulando por el motor sale por los surtidores testigo del
agua de refrigeración.
Hay surtidores testigo del agua de refrigera-
ción en los lados de babor (izquierdo) y estri-
bor (derecho) de la moto de agua. Para
comprobar el funcionamiento correcto del
sistema de refrigeración, verifique que salga
agua por el surtidor testigo situado a babor
(izquierda). Si no sale agua por el testigo,
pare el motor y compruebe si la toma de ad-
misión del chorro está obstruida. (Consulte
en la página 109 la información relativa a la
toma de admisión del chorro).
NOTA:
El agua tardará unos 60 segundos en llegar
a los surtidores después de arrancar el mo-
tor.
La descarga de agua puede no ser cons-
tante cuando el motor está funcionando al
ralentí. Si esto ocurre, acelere ligeramente
para garantizar que el agua salga correcta-
mente.
SJU40323Separador de agua
El separador de agua impide que el agua se
introduzca en el depósito de combustible, re-
cogiendo toda el agua que haya penetrado
en el tubo respiradero del depósito si la moto
ha volcado.
1
Palanca de inclinación
1
1Testigo de la refrigeración (babor [izquier-
da])
1
UF3J71S0.book Page 32 Thursday, June 26, 2014 11:15 AM
