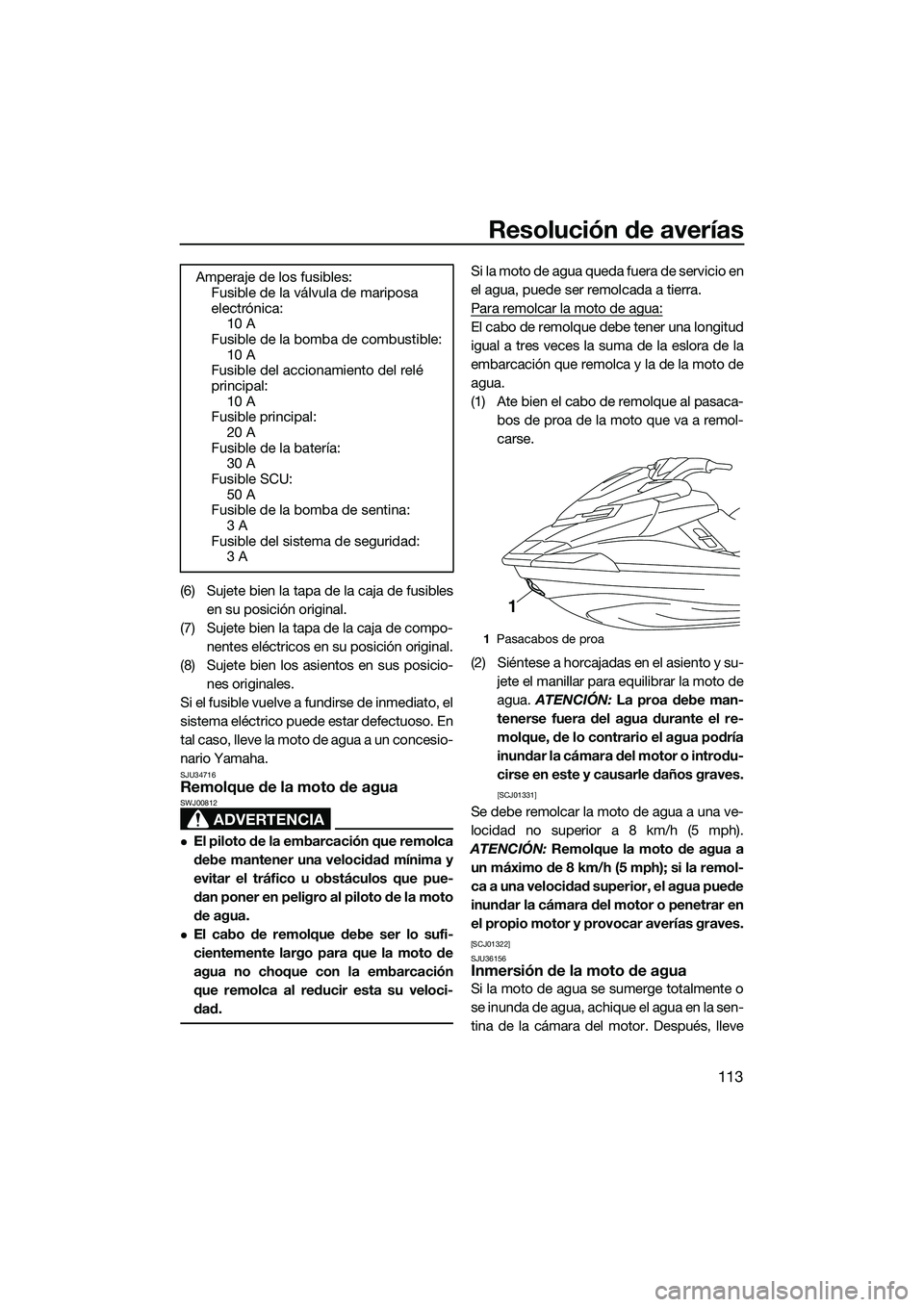

Resolución de averías
113
(6) Sujete bien la tapa de la caja de fusiblesen su posición original.
(7) Sujete bien la tapa de la caja de compo- nentes eléctricos en su posición original.
(8) Sujete bien los asientos en sus posicio- nes originales.
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.
SJU34716Remolque de la moto de agua
ADVERTENCIA
SWJ00812
El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.
El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación
que remolca al reducir esta su veloci-
dad.
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Para remolcar la moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
(1) Ate bien el cabo de remolque al pasaca-
bos de proa de la moto que va a remol-
carse.
(2) Siéntese a horcajadas en el asiento y su- jete el manillar para equilibrar la moto de
agua. ATENCIÓN: La proa debe man-
tenerse fuera del agua durante el re-
molque, de lo contrario el agua podría
inundar la cámara del motor o introdu-
cirse en este y causarle daños graves.
[SCJ01331]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
ATENCIÓN: Remolque la moto de agua a
un máximo de 8 km/h (5 mph); si la remol-
ca a una velocidad superior, el agua puede
inundar la cámara del motor o penetrar en
el propio motor y provocar averías graves.
[SCJ01322]
SJU36156
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
Amperaje de los fusibles:
Fusible de la válvula de mariposa
electrónica:10 A
Fusible de la bomba de combustible:
10 A
Fusible del accionamiento del relé
principal:
10 A
Fusible principal: 20 A
Fusible de la batería: 30 A
Fusible SCU:
50 A
Fusible de la bomba de sentina: 3 A
Fusible del sistema de seguridad: 3 A
1Pasacabos de proa
1
UF3J71S0.book Page 113 Thursday, June 26, 2014 11:15 AM

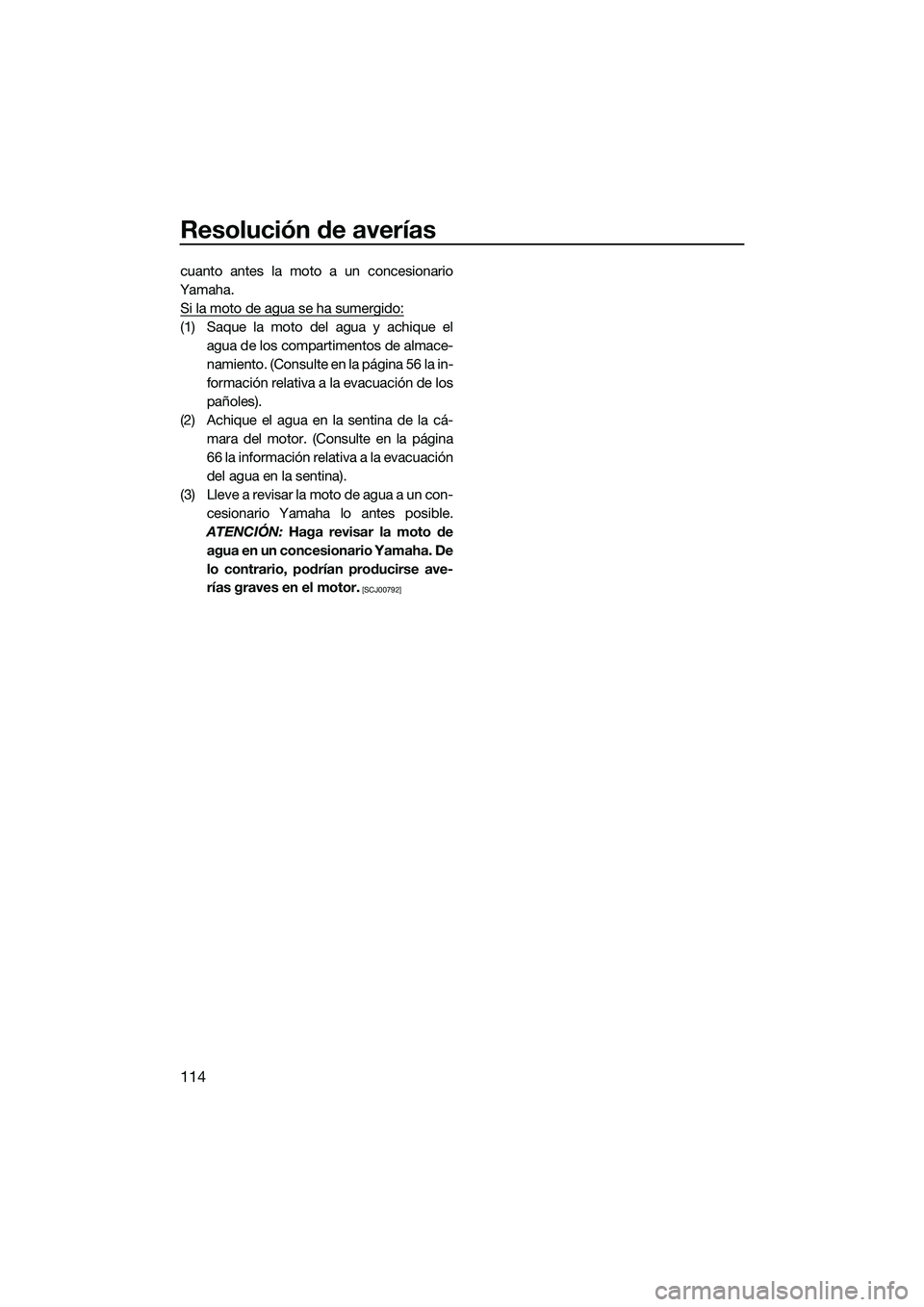

Resolución de averías
114
cuanto antes la moto a un concesionario
Yamaha. Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el agua de los compartimentos de almace-
namiento. (Consulte en la página 56 la in-
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá- mara del motor. (Consulte en la página
66 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con- cesionario Yamaha lo antes posible.
ATENCIÓN: Haga revisar la moto de
agua en un concesionario Yamaha. De
lo contrario, podrían producirse ave-
rías graves en el motor.
[SCJ00792]
UF3J71S0.book Page 114 Thursday, June 26, 2014 11:15 AM

115
Índice
A
Aceite del motor ....................................... 65
Aceite del motor y filtro .......................... 103
Agua de la sentina, achique ..................... 66
Agua de la sentina, achique a flote .......... 67
Agua de la sentina, achique en tierra....... 66
Agua en la sentina, comprobación .......... 73
Ajustes del sistema de seguridad Yamaha................................................. 28
Alarma de comprobación del motor ........ 48
Alarma de nivel de combustible............... 47
Alarma de presión de aceite .................... 47
Alarma de recalentamiento del motor...... 47
Almacenamiento prolongado ................... 98
Aprendiendo a pilotar la moto de agua ... 81
Arranque del motor en el agua ................ 82
Asidero ..................................................... 54
Asidero de embarque............................... 54
Asientos ................................................... 53
B
Batería, comprobación ............................ 73
Batería, cuidados ..................................... 95
Batería, puenteo..................................... 110
Botadura, comprobaciones posteriores ............................................ 78
Botadura, comprobaciones previas......... 72
Botadura de la moto de agua .................. 82
C
Cables auxiliares, conexión de los......... 110
Caja de herramientas ............................... 99
Cámara del motor, comprobación ........... 72
Capó, comprobación ............................... 78
Casco y cubierta, comprobación............. 77
Centro de información multifunción......... 43
Centro de información multifunción,
comprobación ...................................... 79
Combustible............................................. 62
Combustible, indicador de nivel de ......... 46
Compartimento de almacenamiento de proa ...................................................... 56
Componentes principales, ubicación ...... 23
Comprobación de la tobera de
propulsión y la compuerta de
inversión ............................................... 77 Comprobación del indicador de
trimado.................................................. 80
Comprobación del inversor...................... 79
Comprobación del mando a distancia ..... 76
Comprobación del tapón de achique de popa................................................. 77
Comprobaciones de la manilla RiDE ....... 75
Conozca su moto de agua ....................... 81
Control de la moto de agua, funciones de .......................................................... 27
Cordón de hombre al agua,
comprobación....................................... 76
Cornamusa............................................... 55
Cornamusas retráctiles (FX Cruiser SVHO) ................................................... 56
Cuadro de identificación de averías....... 105
Cuadro de mantenimiento periódico ..... 101
Cuentahoras/voltímetro............................ 45
Cuidados posteriores a la navegación..... 94
D
Dejar la moto de agua .............................. 83
Después de sacar la moto del agua ........ 93
Disfrute de su moto de agua de forma responsable .......................................... 20
E
Elevación de la compuerta de inversión ............................................. 110
Embarque con tripulantes ........................ 89
Embarque de la moto de agua................. 87
Embarque e inicio de la navegación desde un pantalán ................................ 91
Embarque en solitario .............................. 88
Emergencia, procedimientos de ............ 109
Engrase .................................................... 98
Equipo ...................................................... 53
Equipo de seguridad, comprobación....... 77
Escalón del embarque ............................. 54
Extintor, comprobación............................ 77
Extintor, comprobación de la sujeción,
la tapa y la correa ................................. 77
F
Función de marcha lenta ......................... 39
Función de régimen bajo de RPM ........... 38
Función de velocidad de crucero............. 40
Fusibles, cambio de ............................... 111
UF3J71S0.book Page 115 Thursday, June 26, 2014 11:15 AM

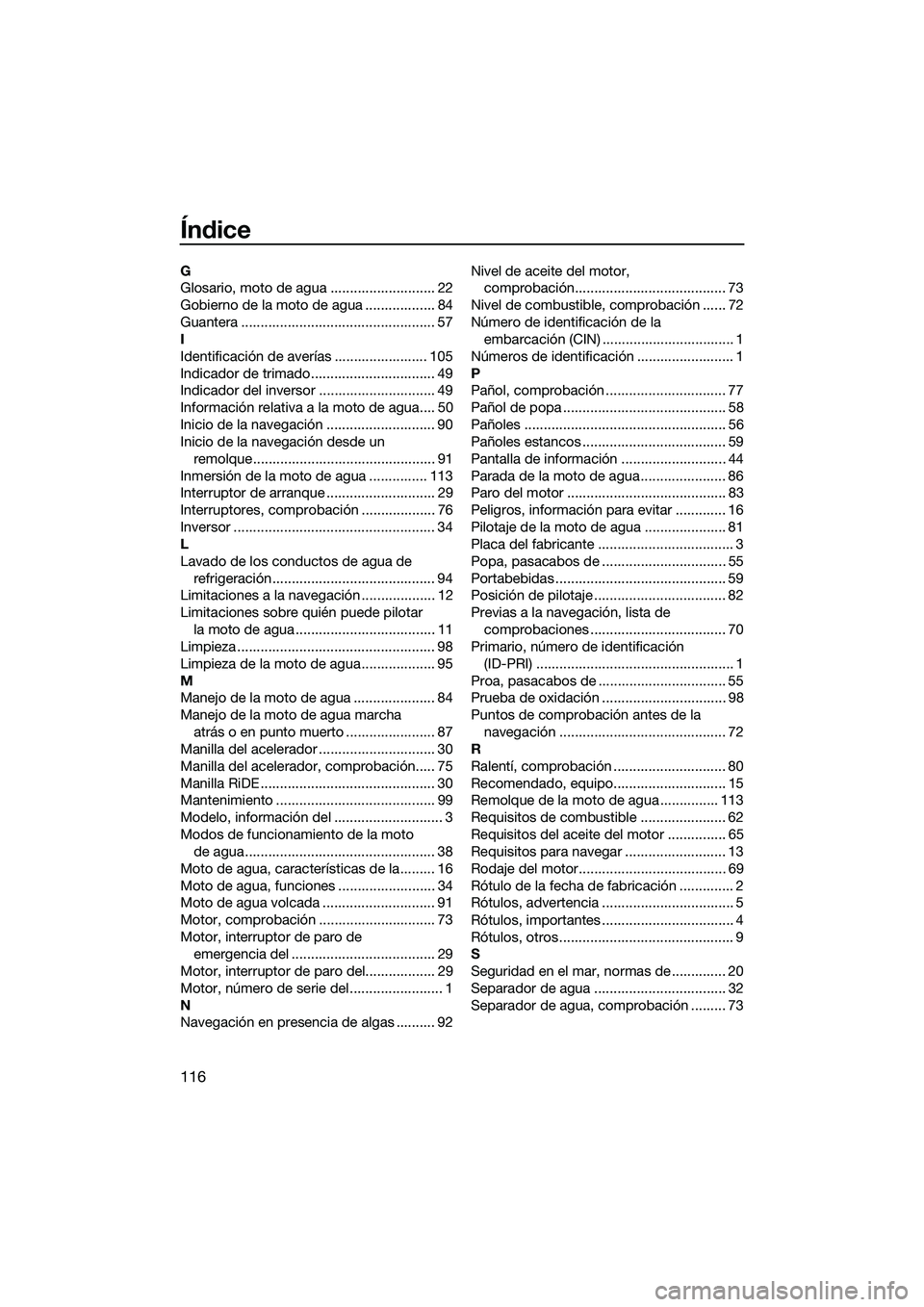

Índice
116
G
Glosario, moto de agua ........................... 22
Gobierno de la moto de agua .................. 84
Guantera .................................................. 57
I
Identificación de averías ........................ 105
Indicador de trimado................................ 49
Indicador del inversor .............................. 49
Información relativa a la moto de agua.... 50
Inicio de la navegación ............................ 90
Inicio de la navegación desde un remolque............................................... 91
Inmersión de la moto de agua ............... 113
Interruptor de arranque ............................ 29
Interruptores, comprobación ................... 76
Inversor .................................................... 34
L
Lavado de los conductos de agua de refrigeración.......................................... 94
Limitaciones a la navegación ................... 12
Limitaciones sobre quién puede pilotar
la moto de agua .................................... 11
Limpieza ................................................... 98
Limpieza de la moto de agua................... 95
M
Manejo de la moto de agua ..................... 84
Manejo de la moto de agua marcha
atrás o en punto muerto ....................... 87
Manilla del acelerador .............................. 30
Manilla del acelerador, comprobación..... 75
Manilla RiDE ............................................. 30
Mantenimiento ......................................... 99
Modelo, información del ............................ 3
Modos de funcionamiento de la moto de agua ................................................. 38
Moto de agua, características de la......... 16
Moto de agua, funciones ......................... 34
Moto de agua volcada ............................. 91
Motor, comprobación .............................. 73
Motor, interruptor de paro de emergencia del ..................................... 29
Motor, interruptor de paro del.................. 29
Motor, número de serie del ........................ 1
N
Navegación en presencia de algas .......... 92 Nivel de aceite del motor,
comprobación....................................... 73
Nivel de combustible, comprobación ...... 72
Número de identificación de la embarcación (CIN) .................................. 1
Números de identificación ......................... 1
P
Pañol, comprobación ............................... 77
Pañol de popa .......................................... 58
Pañoles .................................................... 56
Pañoles estancos ..................................... 59
Pantalla de información ........................... 44
Parada de la moto de agua ...................... 86
Paro del motor ......................................... 83
Peligros, información para evitar ............. 16
Pilotaje de la moto de agua ..................... 81
Placa del fabricante ................................... 3
Popa, pasacabos de ................................ 55
Portabebidas ............................................ 59
Posición de pilotaje .................................. 82
Previas a la navegación, lista de comprobaciones ................................... 70
Primario, número de identificación
(ID-PRI) ................................................... 1
Proa, pasacabos de ................................. 55
Prueba de oxidación ................................ 98
Puntos de comprobación antes de la navegación ........................................... 72
R
Ralentí, comprobación ............................. 80
Recomendado, equipo............................. 15
Remolque de la moto de agua ............... 113
Requisitos de combustible ...................... 62
Requisitos del aceite del motor ............... 65
Requisitos para navegar .......................... 13
Rodaje del motor...................................... 69
Rótulo de la fecha de fabricación .............. 2
Rótulos, advertencia .................................. 5
Rótulos, importantes .................................. 4
Rótulos, otros............................................. 9
S
Seguridad en el mar, normas de .............. 20
Separador de agua .................................. 32
Separador de agua, comprobación ......... 73
UF3J71S0.book Page 116 Thursday, June 26, 2014 11:15 AM

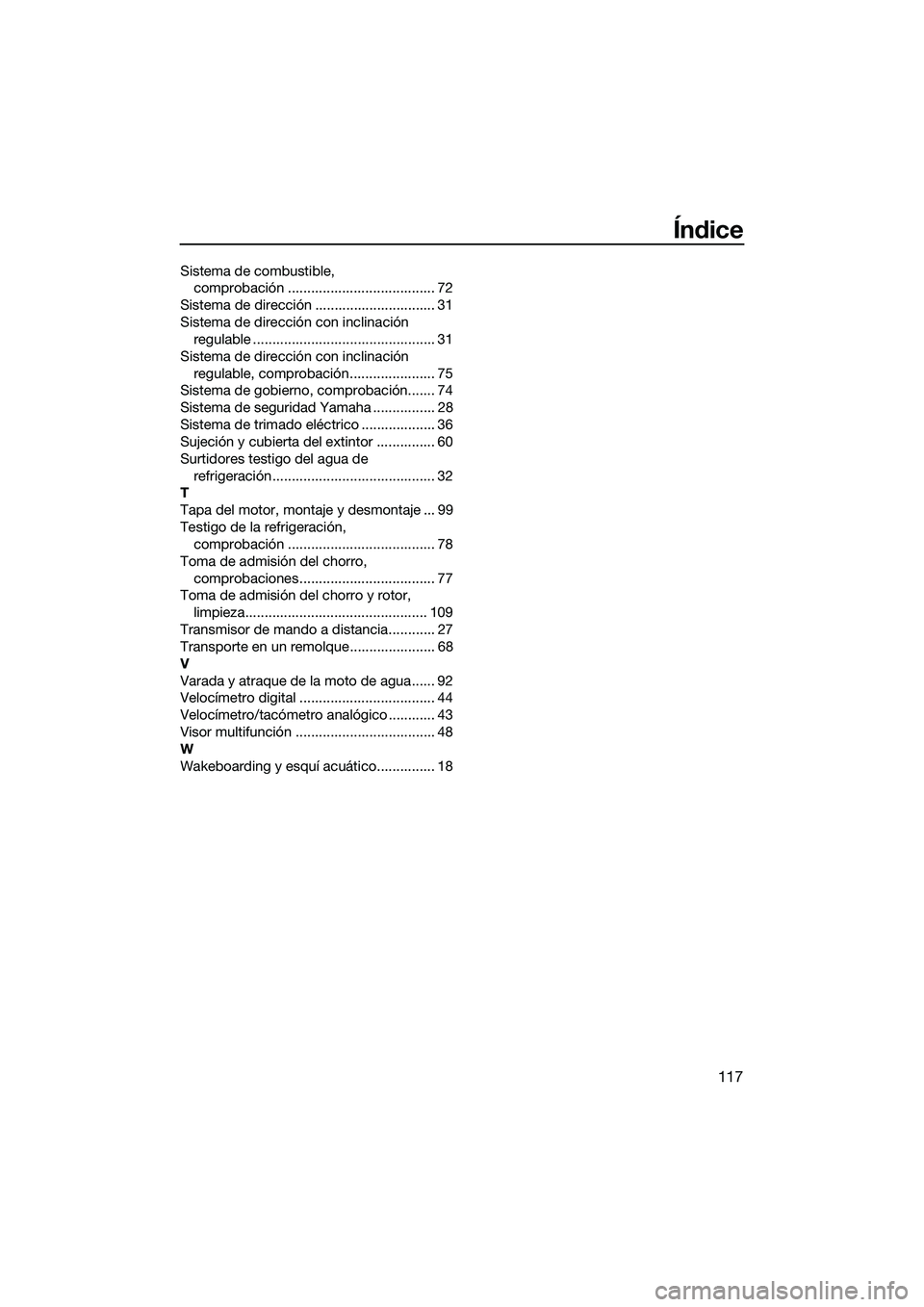

Índice
117
Sistema de combustible, comprobación ...................................... 72
Sistema de dirección ............................... 31
Sistema de dirección con inclinación regulable ............................................... 31
Sistema de dirección con inclinación regulable, comprobación...................... 75
Sistema de gobierno, comprobación....... 74
Sistema de seguridad Yamaha ................ 28
Sistema de trimado eléctrico ................... 36
Sujeción y cubierta del extintor ............... 60
Surtidores testigo del agua de
refrigeración.......................................... 32
T
Tapa del motor, montaje y desmontaje ... 99
Testigo de la refrigeración, comprobación ...................................... 78
Toma de admisión del chorro, comprobaciones................................... 77
Toma de admisión del chorro y rotor,
limpieza............................................... 109
Transmisor de mando a distancia............ 27
Transporte en un remolque...................... 68
V
Varada y atraque de la moto de agua...... 92
Velocímetro digital ................................... 44
Velocímetro/tacómetro analógico ............ 43
Visor multifunción .................................... 48
W
Wakeboarding y esquí acuático............... 18
UF3J71S0.book Page 117 Thursday, June 26, 2014 11:15 AM

Impreso en EE. UU.
Julio 2014–0.3 × 1 CR
UF3J71S0.book Page 1 Thursday, June 26, 2014 11:15 AM
