YAMAHA FX SVHO 2020 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2020, Model line: FX SVHO, Model: YAMAHA FX SVHO 2020Pages: 128, PDF-Größe: 12.85 MB
Page 11 of 128
Aufkleber verschiedener Art
3
tage und Montage der Motorabdeckung sie-
he Seite 102.)GJU30321
ModellangabenGJU30333Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personen-
Wasserfahrzeugs: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in

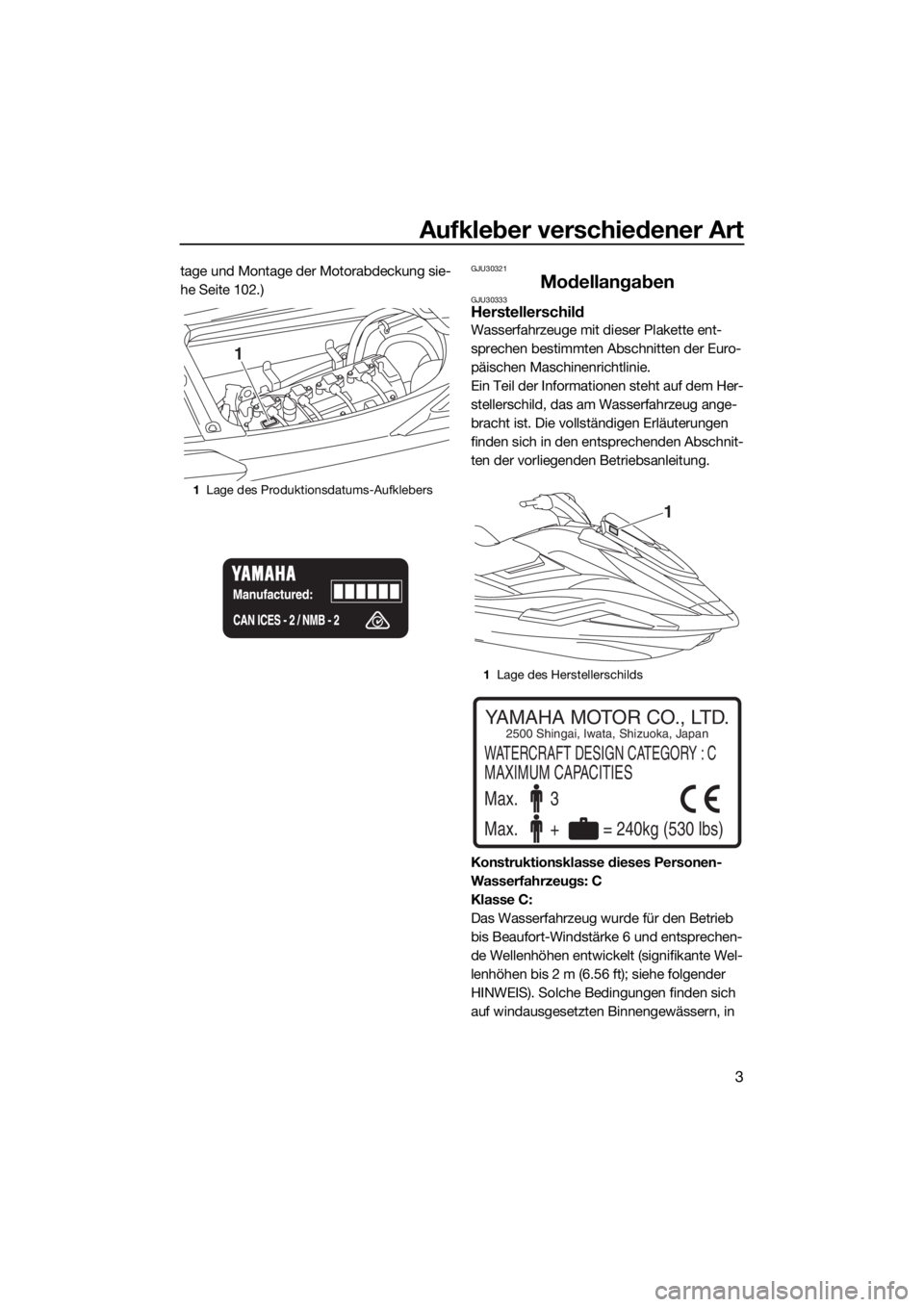

1Lage des Produktionsdatums-Aufklebers
1
1Lage des Herstellerschilds
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF3X71G0.book Page 3 Monday, July 8, 2019 3:45 PM
Page 12 of 128
Aufkleber verschiedener Art
4
Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
UF3X71G0.book Page 4 Monday, July 8, 2019 3:45 PM
Page 13 of 128
Aufkleber verschiedener Art
5
GJU30454

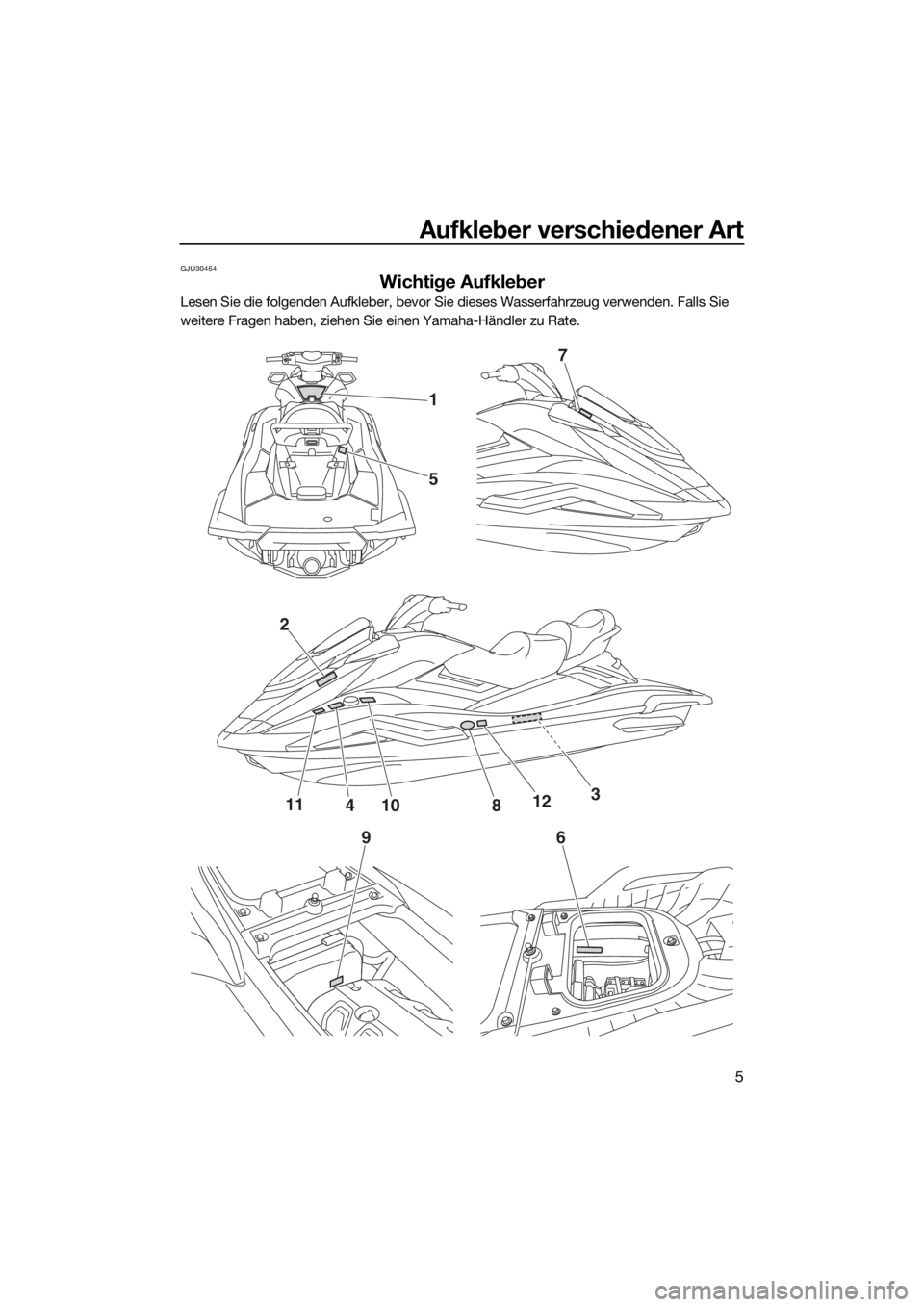

Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu Rate.
1
5
2
96
411101238
7
UF3X71G0.book Page 5 Monday, July 8, 2019 3:45 PM
Page 14 of 128
Aufkleber verschiedener Art
6

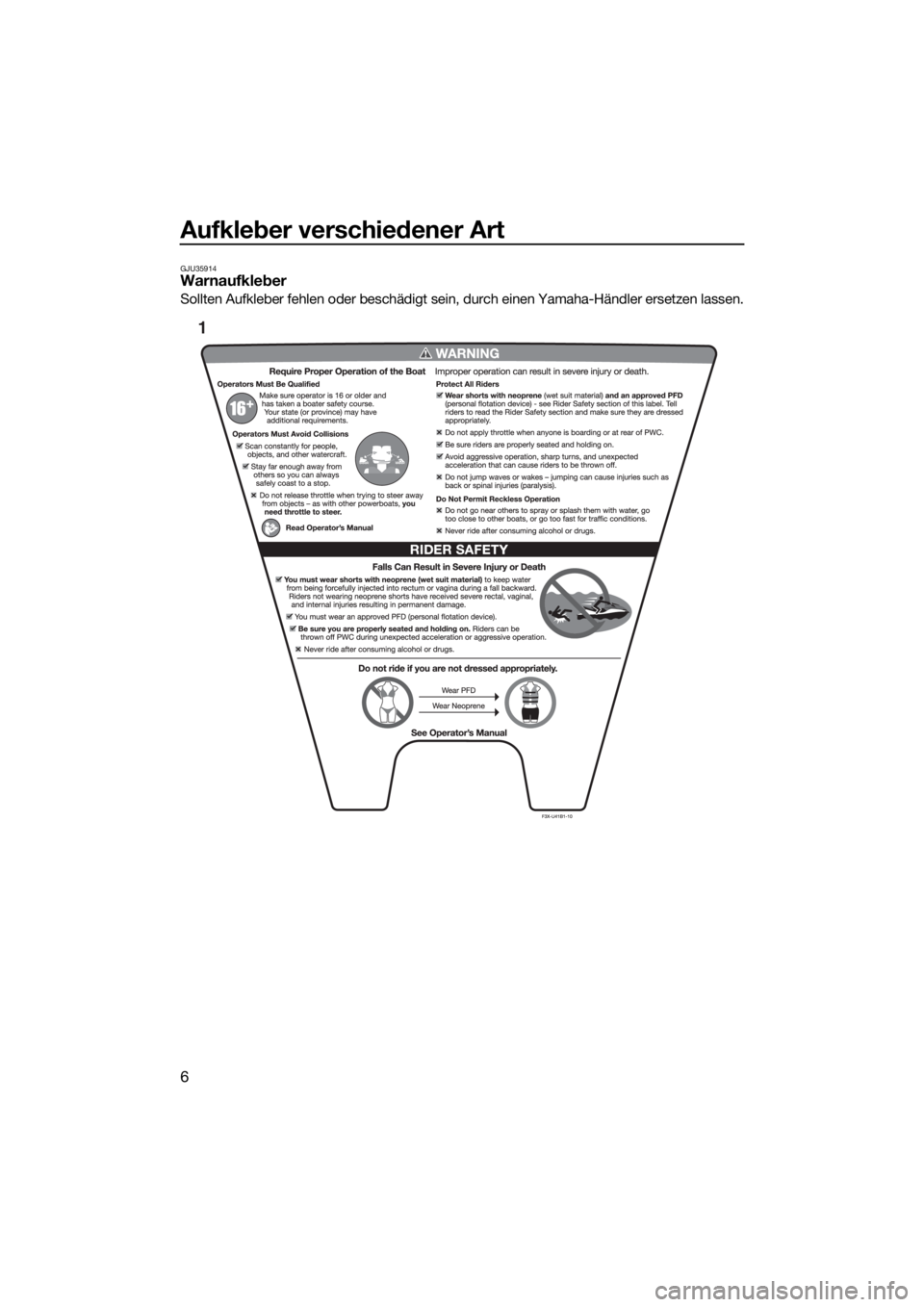

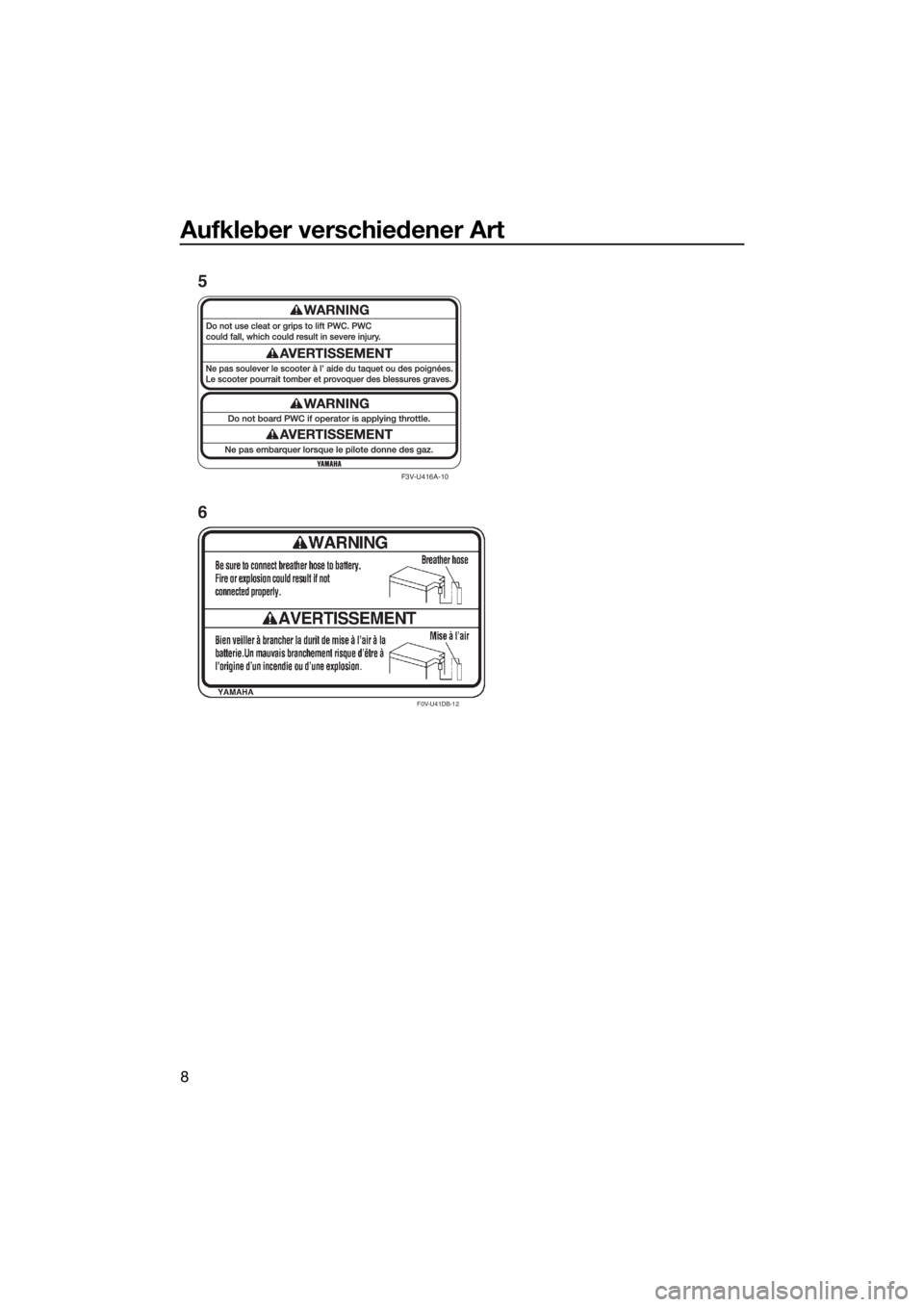

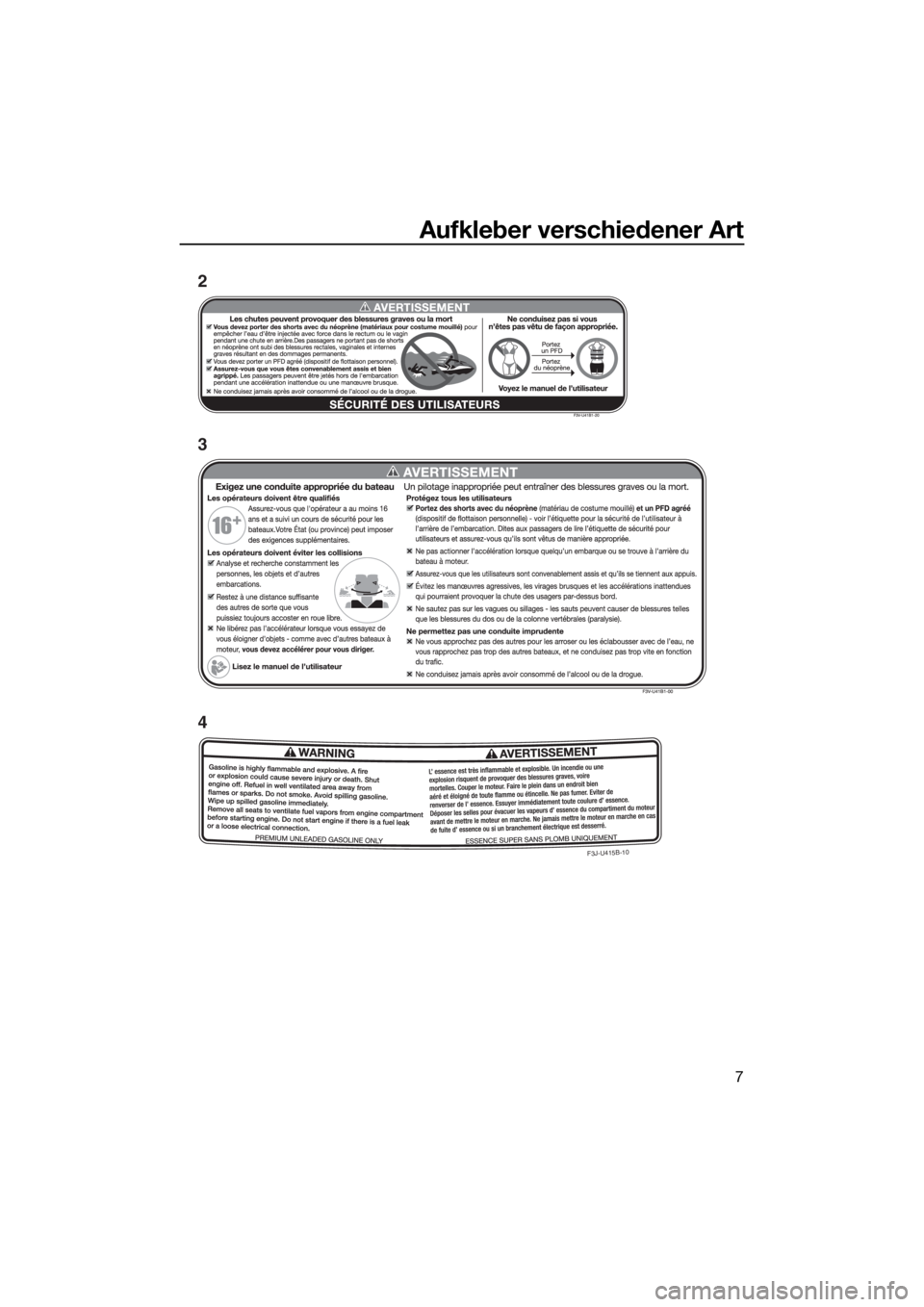

GJU35914Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
1
UF3X71G0.book Page 6 Monday, July 8, 2019 3:45 PM
Page 15 of 128
Aufkleber verschiedener Art
7
F
3J-U41
5B-10
2
3
4
UF3X71G0.book Page 7 Monday, July 8, 2019 3:45 PM
Page 16 of 128
Aufkleber verschiedener Art
8
F0V-U41DB-12
5
6
F3V-U416A-10
UF3X71G0.book Page 8 Monday, July 8, 2019 3:45 PM
Page 17 of 128
Aufkleber verschiedener Art
9

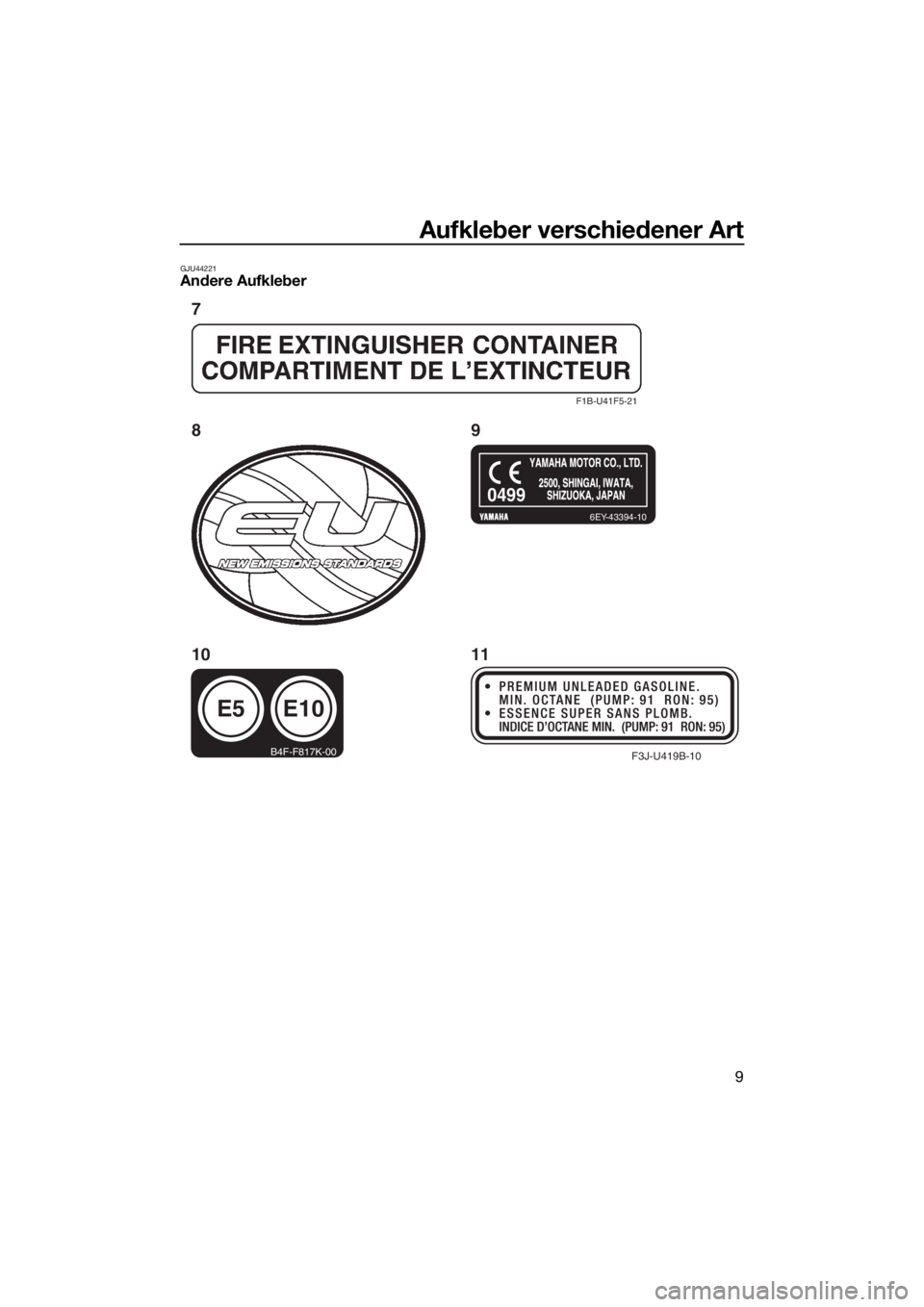

GJU44221Andere Aufkleber
F1B-U41F5-21
6EY-43394-10
E5
B4F-F817K-00
E10
0499
F3J-U419B-10
7
89
10 11
UF3X71G0.book Page 9 Monday, July 8, 2019 3:45 PM
Page 18 of 128
Aufkleber verschiedener Art
10
FX SVHO / FX Cruiser SVHO
B16-F811S-00
12
UF3X71G0.book Page 10 Monday, July 8, 2019 3:45 PM
Page 19 of 128
Informationen zur Sicherheit
11
GJU30683
Die Betriebssicherheit des Wasserfahr-
zeugs hängt auch von der richtigen Fahr-
technik, vom gesunden Menschenver-
stand, dem Einschätzungsvermögen und
der Erfahrung des Fahrers ab. Vor dem
Einsatz des Wasserfahrzeugs sollte si-
chergestellt werden, dass es nach den
geltenden Gesetzen und Vorschriften zu-
gelassen ist. Das Wasserfahrzeug ist stets
entsprechend den geltenden Vorschriften
und Einschränkungen zu fahren. Jeder
Fahrer sollte vor dem Einsatz des Wasser-
fahrzeugs über die folgenden Punkte in
Kenntnis sein.
Vor der Benutzung des Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die
Fahrübungs-Anleitung, die Betriebs-Kurz-
anleitung und sämtliche am Wasserfahr-
zeug angebrachte Warnaufkleber zu lesen.
Diese Unterlagen sollen ein Grundver-
ständnis über das Wasserfahrzeug und
seine Bedienung vermitteln.
Niemals einer Person erlauben, das Was-
serfahrzeug zu benutzen, bevor sie die Be-
triebsanleitung, die Fahrübungs-Anleitung,
die Betriebs-Kurzanleitung und alle Hin-
weise am Wasserfahrzeug gelesen hat.
GJU30743
Beschränkungen, wer das
Wasserfahrzeug bedienen darf
Stellen Sie sicher, dass der Bediener 16
Jahre oder älter ist und einen Sicherheits-
kurs für Bootsfahrer absolviert hat.
Erwachsene müssen die Benutzung durch
Minderjährige überwachen.
Dieses Wasserfahrzeug ist auf den Betrieb
durch einen Führer mit bis zu 2 Mitfahrern
ausgelegt. Niemals die Höchstzuladung
oder die Sitzkapazität von drei Personen
(bzw. zwei Personen und ein Wakeboard-
fahrer oder ein Wasserskifahrer) über-
schreiten.
Das Mitführen von Mitfahrern sollte erfah-
renen Führern vorbehalten bleiben. Das
Mitführen von Mitfahrern erfordert ein hö-
heres Maß an Geschicklichkeit. Bevor Sie
schwierige Manöver ausprobieren, sollten
Sie sich zunächst gründlich mit dem Fahr-
verhalten des Wasserfahrzeugs vertraut
machen.Höchstzuladung:
240 kg (530 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und
Zubehör.
UF3X71G0.book Page 11 Monday, July 8, 2019 3:45 PM
Page 20 of 128
Informationen zur Sicherheit
12
GJU43323
Fahrtbeschränkungen
Achten Sie ständig auf andere Personen,
Hindernisse und andere Wasserfahrzeuge.
Achten Sie auf Umstände, die Ihre Sicht
und Ihre Sichtbarkeit durch andere ein-
schränken könnten.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegen-
ständen und anderen Wasserfahrzeugen.
Fahren Sie niemals direkt hinter anderen
Wasserfahrzeugen oder Booten.
Nähern Sie sich nicht anderen, um sie mit
Wasser zu besprühen oder zu bespritzen,
nähern Sie sich anderen Booten nicht zu
sehr und fahren Sie nicht zu schnell für die
vorherrschenden Bedingungen.
Handeln Sie rasch, um Zusammenstöße zu
vermeiden. Bedenken Sie jederzeit, dass
Wasserfahrzeuge und Boote keine Brem-
sen haben. Außerdem ist das RiDE-System
(Rückwärtsfahrt mit intuitiver Abbremse-
lektronik) keine Bremsvorrichtung, um ge-
fährliche Situationen zu vermeiden. Das
RiDE-System ist ein elektronisches System
zur Kontrolle der Motordrehzahl und der
Umkehrklappe, die sich in der Nähe der
Jetdüse befindet. Mit dem RiDE-Hebel, der
sich am linken Lenkergriff befindet, kann
die Richtung des Schubs geändert werden,
sodass sich das Wasserfahrzeug rück-wärts bewegt oder in Neutralstellung
bleibt. Das RiDE-System unterstützt den
Fahrer beim Abbremsen und bei Niederge-
schwindigkeits-Manövern wie dem Zuwas-
serlassen, Anlanden und Anlegen.
Vermeiden Sie scharfe Wendungen,
schnelles Abbremsen durch starkes Drü-
cken des RiDE-Hebels oder andere Manö-
ver, die es anderen erschweren, Ihnen aus-
zuweichen oder Ihren Kurs zu erkennen.
Meiden Sie Untiefen und seichte Gewäs-
ser.
Beim Ausweichen von Hindernissen den
Gashebel nicht loslassen—wie bei anderen
Motorbooten muss beim Steuern Gas ge-
geben werden. Vor jedem Start den Gas-
hebel und die Lenkung kontrollieren.
Fahren Sie entsprechend Ihren Fähigkeiten
und vermeiden Sie aggressive Manöver,
um zu verhindern, dass Sie die Kontrolle
verlieren, herausgeschleudert werden oder
einen Zusammenstoß verursachen.
Dies ist ein Hochleistungs-Wasserfahr-
zeug—kein Spielzeug. Vermeiden Sie ag-
gressiven Betrieb, scharfe Kurven und un-
erwartete Beschleunigung, die dazu führen
können, dass Sie heruntergeworfen wer-
den. Springen Sie nicht in Wellen oder Kiel-
wasser—Sprünge können Verletzungen
wie Rücken- oder Wirbelsäulenverletzun-
gen (Lähmung), Gesichtsverletzungen so-
wie Bein-, Knöchel- und andere Knochen-
brüche verursachen. Unsachgemäße
Bedienung kann zu ernsthaften und sogar
tödlichen Verletzungen führen.
Das Wasserfahrzeug nicht auf rauem Ge-
wässer oder bei schlechtem Wetter bzw.
schlechten Sichtverhältnissen einsetzen,
da dies zu Unfällen mit Verletzungs- oder
Todesfolge führen kann. Achten Sie auf
Zeichen eines Wetterumschwungs. Be-
UF3X71G0.book Page 12 Monday, July 8, 2019 3:45 PM
