Beschreibung
23
GJU43331
Wasserfahrzeug-Glossar
Langsamstlauf
“Langsamstlauf” ist die niedrigste Manövriergeschwindigkeit. Sie fahren mit ganz wenig Gas
oder im Leerlauf. Das Wasserfahrzeug liegt tief im Wasser und es gibt kein Kielwasser.
Unter Gleitgeschwindigkeit
“Unter Gleitgeschwindigkeit” ist der mittlere Geschwindigkeitsbereich. Der Bug des Wasser-
fahrzeugs ist leicht aus dem Wasser angehoben, aber es fährt immer noch im Wasser. Es gibt
ein Kielwasser.
Gleitgeschwindigkeit
“Gleitgeschwindigkeit” ist der schnelle Geschwindigkeitsbereich. Das Wasserfahrzeug liegt
ebener und gleitet über die Wasseroberfläche. Es gibt ein Kielwasser.
Bug
Das vordere Ende des Wasserfahrzeugs.
Heck
Das hintere Ende des Wasserfahrzeugs.
Steuerbord
Die rechte Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Backbord
Die linke Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Bilgewasser
Wasser, das sich im Motorraum angesammelt hat.
Motorsteuerungssystem YEMS
YEMS (Yamaha Engine Management System) ist ein integriertes, rechnergeführtes Motor-
steuerungssystem, welches den Zündzeitpunkt, die Kraftstoffeinspritzung, die Motordiagnose
und das Gleit-Steuersystem kontrolliert und regelt.
Rückwärtsfahrt mit intuitiver Abbremselektronik (RiDE)
RiDE ist ein elektronisches System zur Steuerung der Funktionen des Wasserfahrzeugs bei
Rückwärtsfahrt, Neutralstellung und Abbremsung.
UF3X71G0.book Page 23 Monday, July 8, 2019 3:45 PM
Page 32 of 128
Beschreibung
24
GJU31012
Lage der Hauptkomponenten
Außen
1
7
89
1011
6
2345
1Haube
2Getränkehalter (Seite 62)
3Hochklappbare Klampe (FX Cruiser SVHO /
FX Limited SVHO) (Seite 59)
4Fußraum
5Hochklappbare Klampe (FX Limited SVHO)
(Seite 59)
6Optionale Teilehalterung
7Kraftstofftank-Deckel (Seite 65)
8Vordersitz (Seite 56)
9Rücksitz (Seite 56)10Kühlwasser-Kontrollauslass (Seite 32)
11Bugöse (Seite 58)
UF3X71G0.book Page 24 Monday, July 8, 2019 3:45 PM
Page 33 of 128
Beschreibung
25
1
2
3
4
5
6
8
13
12
6
8
111097
1Haltegriff (Seite 57)
2Klampe (Seite 59)
3Heck-Ablagefach (Seite 61)
4Aufstiegsgriff (Seite 58)
5Einstiegsplattform
6Hecköse (Seite 59)
7Einlassgitter
8Heck-Ablassschraube (Seite 69)
9Gleitplatte
10Jetdüse
11Umkehrklappe (Seite 34)
12Aufstiegsstufe (Seite 58)
13Spülschlauchanschluss (Seite 97)
UF3X71G0.book Page 25 Monday, July 8, 2019 3:45 PM
Page 34 of 128
Beschreibung
26
1
2
1
10
111213
20
1918
17
1614
15
2
8
394
567

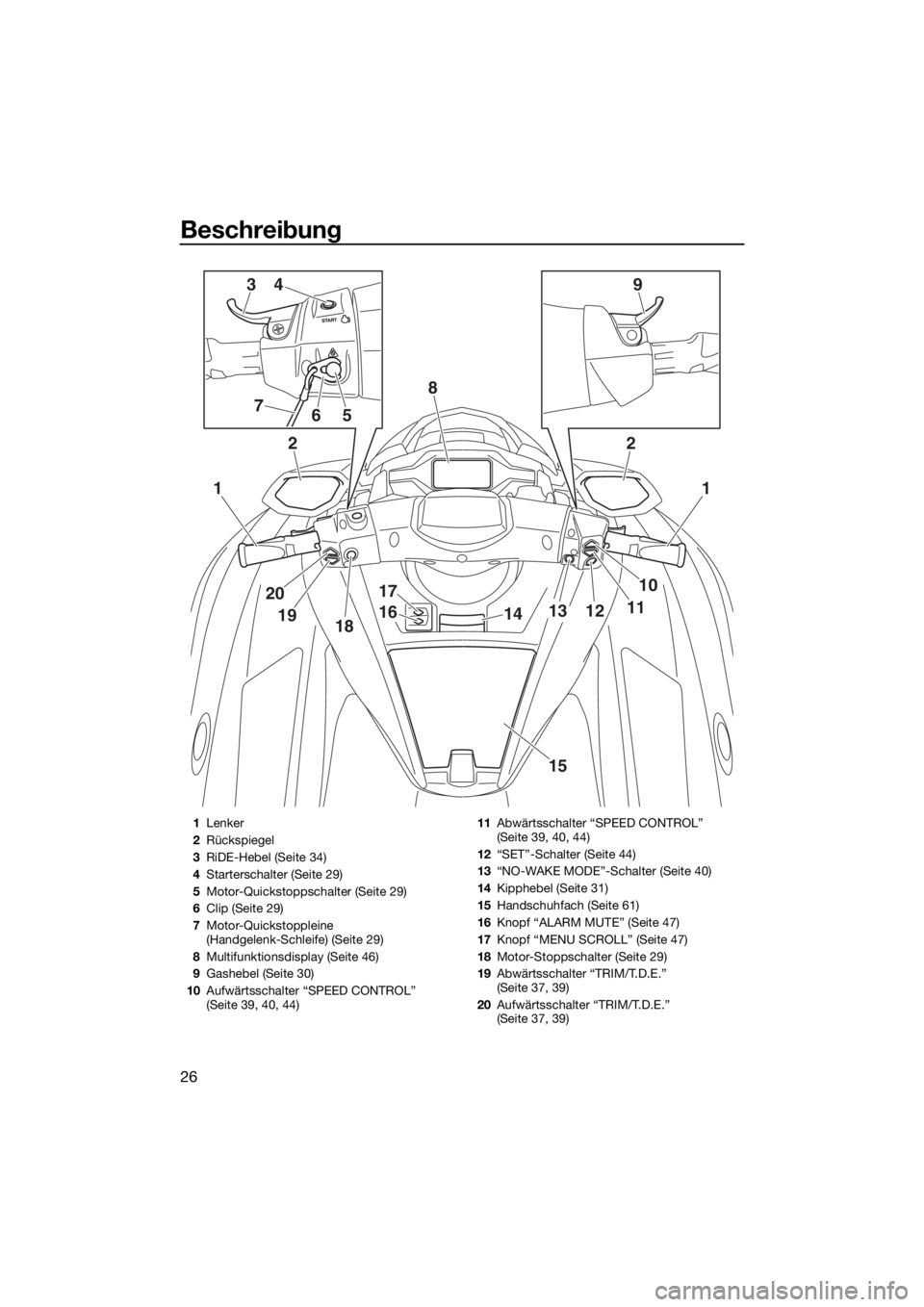

1Lenker
2Rückspiegel
3RiDE-Hebel (Seite 34)
4Starterschalter (Seite 29)
5Motor-Quickstoppschalter (Seite 29)
6Clip (Seite 29)
7Motor-Quickstoppleine
(Handgelenk-Schleife) (Seite 29)
8Multifunktionsdisplay (Seite 46)
9Gashebel (Seite 30)
10Aufwärtsschalter “SPEED CONTROL”
(Seite 39, 40, 44)11Abwärtsschalter “SPEED CONTROL”
(Seite 39, 40, 44)
12“SET”-Schalter (Seite 44)
13“NO-WAKE MODE”-Schalter (Seite 40)
14Kipphebel (Seite 31)
15Handschuhfach (Seite 61)
16Knopf “ALARM MUTE” (Seite 47)
17Knopf “MENU SCROLL” (Seite 47)
18Motor-Stoppschalter (Seite 29)
19Abwärtsschalter “TRIM/T.D.E.”
(Seite 37, 39)
20Aufwärtsschalter “TRIM/T.D.E.”
(Seite 37, 39)
UF3X71G0.book Page 26 Monday, July 8, 2019 3:45 PM
Page 35 of 128
Beschreibung
27

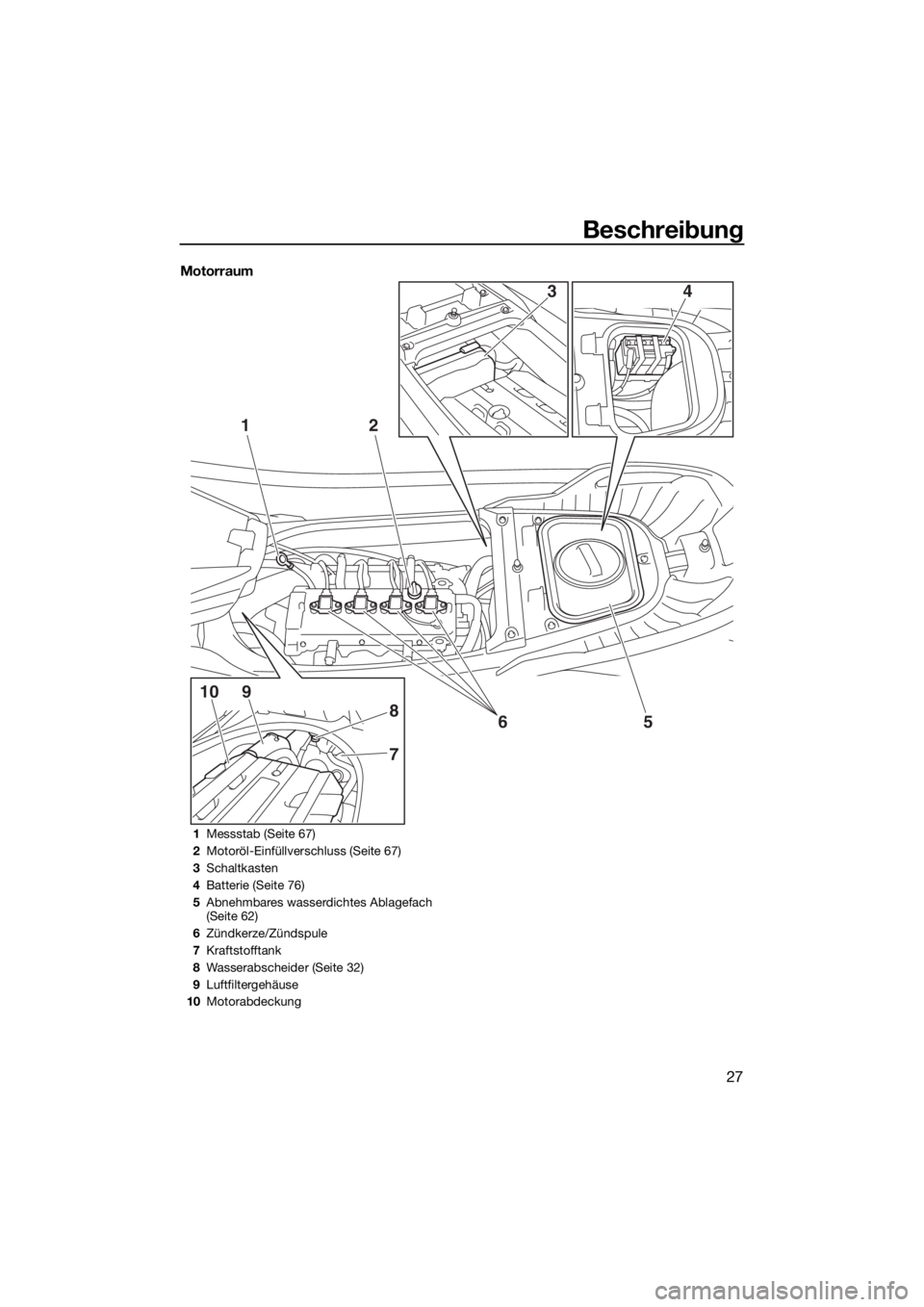

Motorraum
12
5
7
8
910
6
43
1Messstab (Seite 67)
2Motoröl-Einfüllverschluss (Seite 67)
3Schaltkasten
4Batterie (Seite 76)
5Abnehmbares wasserdichtes Ablagefach
(Seite 62)
6Zündkerze/Zündspule
7Kraftstofftank
8Wasserabscheider (Seite 32)
9Luftfiltergehäuse
10Motorabdeckung
UF3X71G0.book Page 27 Monday, July 8, 2019 3:45 PM
Page 36 of 128
Bedienung der Steuerungsfunktionen
28
GJU31026
Steuerungsfunktionen des
Wasserfahrzeugs
GJU45090Yamaha Security System
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Was-
serfahrzeugs zu vermeiden. Der Ver- und
Entriegelungsmodus des Sicherheitssystems
kann über die Motorverriegelungs-Bild-
schirmseite des Multifunktionsdisplays ge-
wählt werden. Falls der Verriegelungsmodus
des Sicherheitssystems gewählt ist, kann der
Motor nicht gestartet werden. Der Motor
kann nur im entriegelten Modus gestartet
werden.
HINWEIS:
Die Einstellung des Yamaha Security System
kann nur bei ausgeschaltetem Motor gewählt
werden.

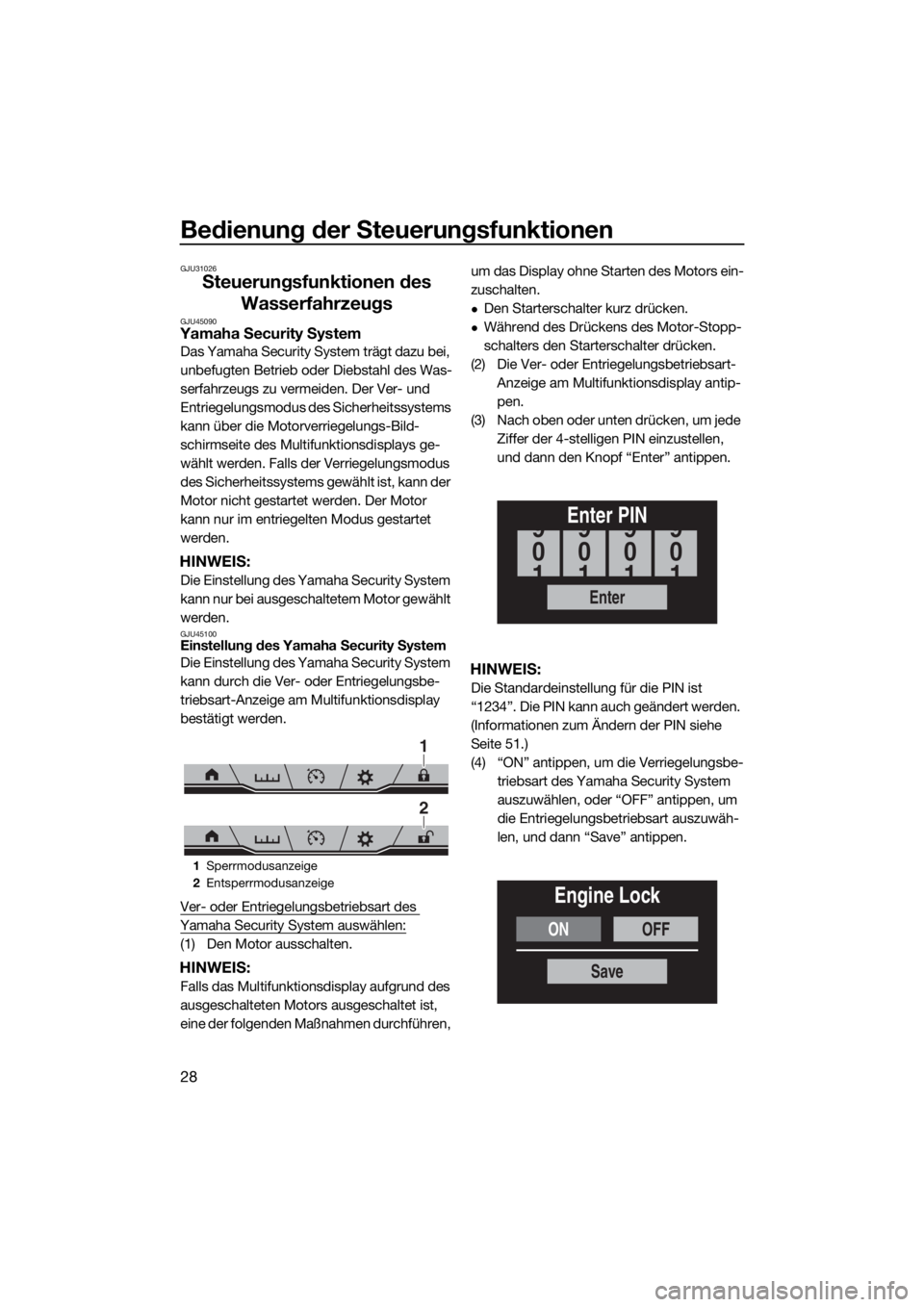

GJU45100Einstellung des Yamaha Security System
Die Einstellung des Yamaha Security System
kann durch die Ver- oder Entriegelungsbe-
triebsart-Anzeige am Multifunktionsdisplay
bestätigt werden.
Ver- oder Entriegelungsbetriebsart des
Yamaha Security System auswählen:
(1) Den Motor ausschalten.
HINWEIS:
Falls das Multifunktionsdisplay aufgrund des
ausgeschalteten Motors ausgeschaltet ist,
eine der folgenden Maßnahmen durchführen, um das Display ohne Starten des Motors ein-
zuschalten.
Den Starterschalter kurz drücken.
Während des Drückens des Motor-Stopp-
schalters den Starterschalter drücken.
(2) Die Ver- oder Entriegelungsbetriebsart-
Anzeige am Multifunktionsdisplay antip-
pen.
(3) Nach oben oder unten drücken, um jede
Ziffer der 4-stelligen PIN einzustellen,
und dann den Knopf “Enter” antippen.
HINWEIS:
Die Standardeinstellung für die PIN ist
“1234”. Die PIN kann auch geändert werden.
(Informationen zum
Page 37 of 128
Bedienung der Steuerungsfunktionen
29
(5) Der Piepton ertönt einmal, wenn die Ver-
riegelungsbetriebsart des Yamaha Secu-
rity Systems gewählt wird, und zweimal,
wenn die Entriegelungsbetriebsart ge-
wählt wird, und das Multifunktionsdis-
play kehrt zur Startbildschirmseite zu-
rück.

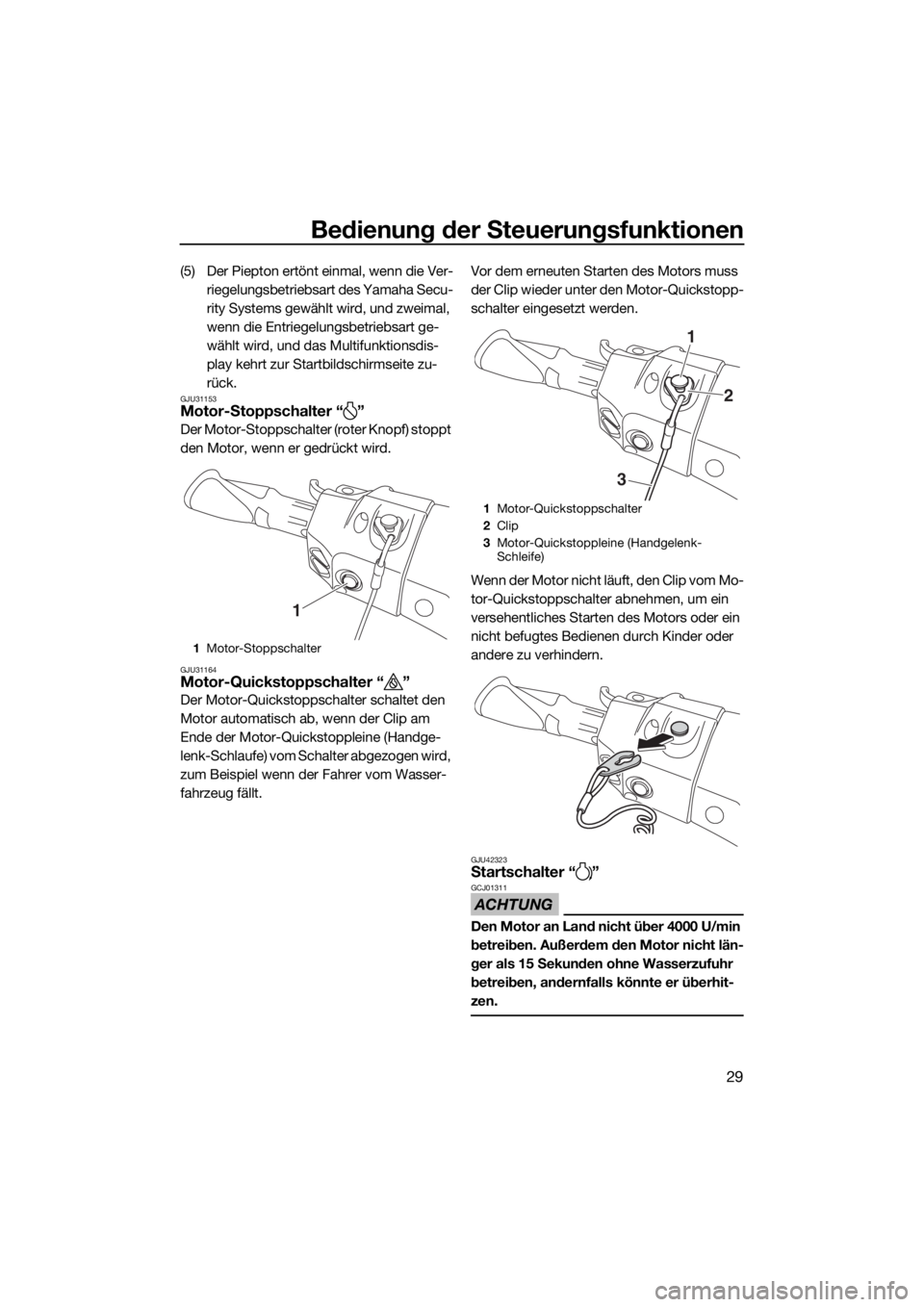

GJU31153Motor-Stoppschalter “ ”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.
Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.
GJU42323Startschalter “ ”
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
1Motor-Stoppschalter
1
1Motor-Quickstoppschalter
2Clip
3Motor-Quickstoppleine (Handgelenk-
Schleife)
1
2
3
UF3X71G0.book Page 29 Monday, July 8, 2019 3:45 PM
Page 38 of 128
Bedienung der Steuerungsfunktionen
30

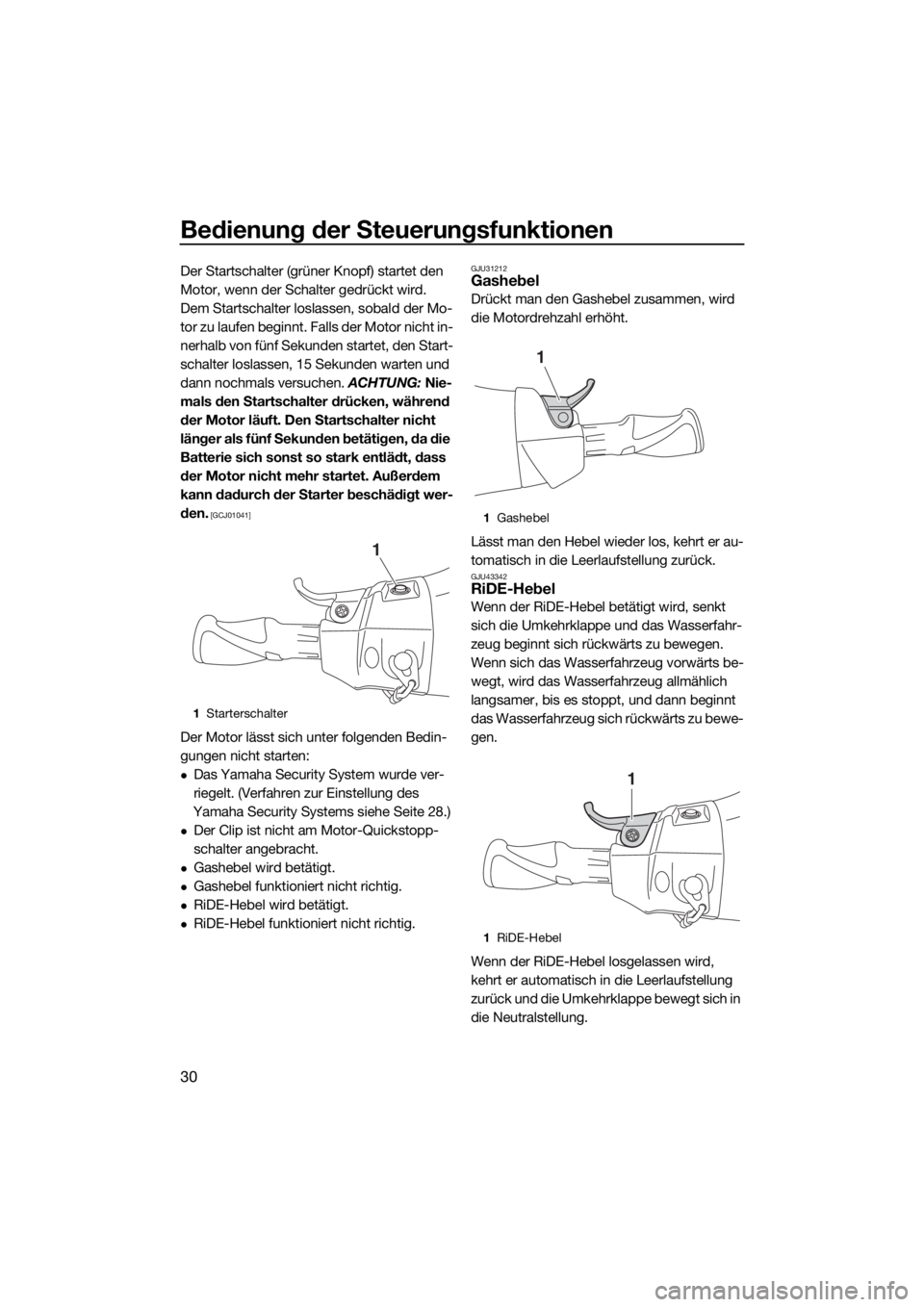

Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen. ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
kann dadurch der Starter beschädigt wer-
den.
[GCJ01041]
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
Das Yamaha Security System wurde ver-
riegelt. (Verfahren zur Einstellung des
Yamaha Security Systems siehe Seite 28.)
Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.
Gashebel wird betätigt.
Gashebel funktioniert nicht richtig.
RiDE-Hebel wird betätigt.
RiDE-Hebel funktioniert nicht richtig.
GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU43342RiDE-Hebel
Wenn der RiDE-Hebel betätigt wird, senkt
sich die Umkehrklappe und das Wasserfahr-
zeug beginnt sich rückwärts zu bewegen.
Wenn sich das Wasserfahrzeug vorwärts be-
wegt, wird das Wasserfahrzeug allmählich
langsamer, bis es stoppt, und dann beginnt
das Wasserfahrzeug sich rückwärts zu bewe-
gen.
Wenn der RiDE-Hebel losgelassen wird,
kehrt er automatisch in die Leerlaufstellung
zurück und die Umkehrklappe bewegt sich in
die Neutralstellung.
1Starterschalter
1
1Gashebel
1RiDE-Hebel
1
1
UF3X71G0.book Page 30 Monday, July 8, 2019 3:45 PM
Page 39 of 128
Bedienung der Steuerungsfunktionen
31

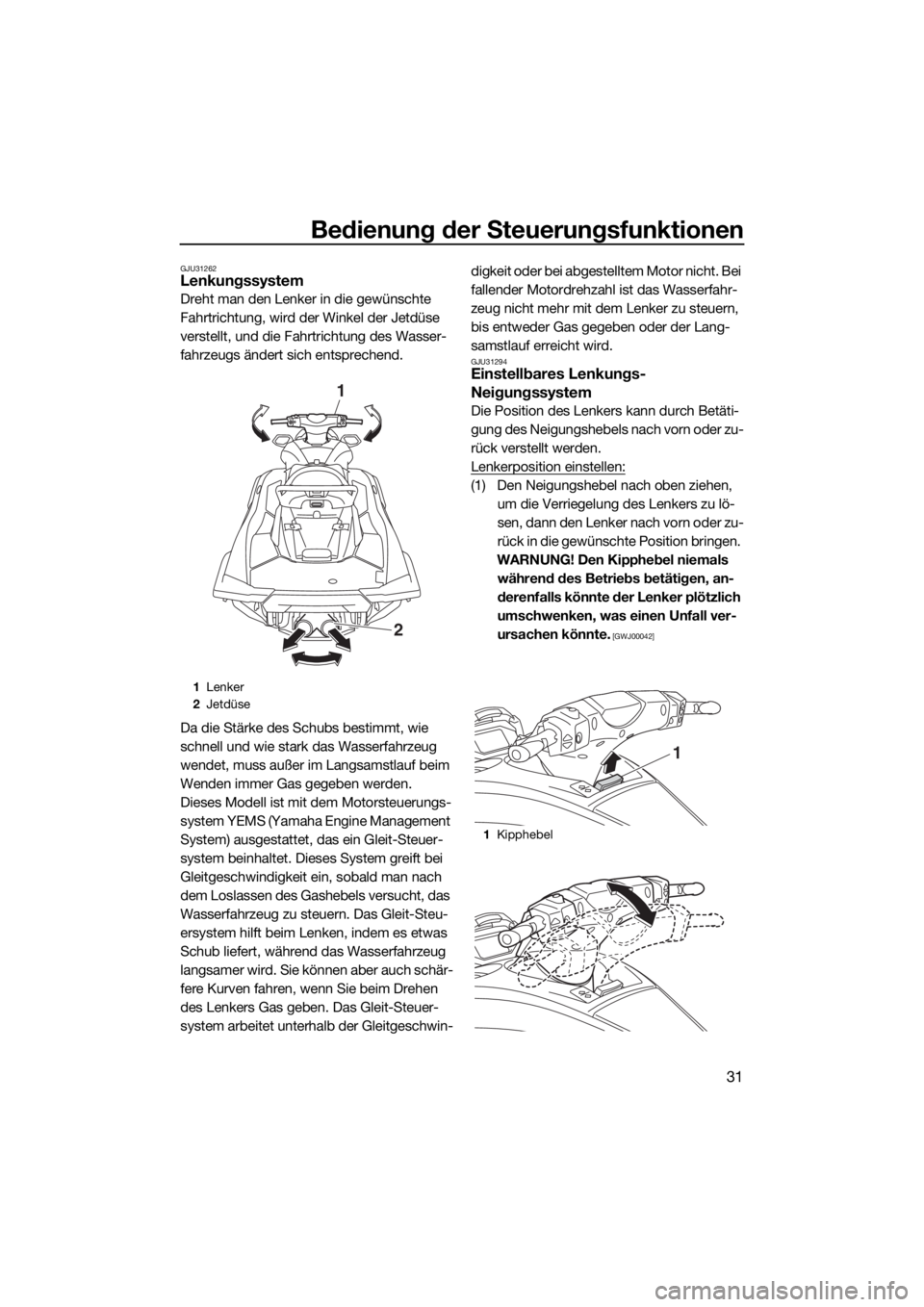

GJU31262Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
Da die Stärke des Schubs bestimmt, wie
schnell und wie stark das Wasserfahrzeug
wendet, muss außer im Langsamstlauf beim
Wenden immer Gas gegeben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, das ein Gleit-Steuer-
system beinhaltet. Dieses System greift bei
Gleitgeschwindigkeit ein, sobald man nach
dem Loslassen des Gashebels versucht, das
Wasserfahrzeug zu steuern. Das Gleit-Steu-
ersystem hilft beim Lenken, indem es etwas
Schub liefert, während das Wasserfahrzeug
langsamer wird. Sie können aber auch schär-
fere Kurven fahren, wenn Sie beim Drehen
des Lenkers Gas geben. Das Gleit-Steuer-
system arbeitet unterhalb der Gleitgeschwin-digkeit oder bei abgestelltem Motor nicht. Bei
fallender Motordrehzahl ist das Wasserfahr-
zeug nicht mehr mit dem Lenker zu steuern,
bis entweder Gas gegeben oder der Lang-
samstlauf erreicht wird.
GJU31294Einstellbares Lenkungs-
Neigungssystem
Die Position des Lenkers kann durch Betäti-
gung des Neigungshebels nach vorn oder zu-
rück verstellt werden.
Lenkerposition einstellen:
(1) Den Neigungshebel nach oben ziehen,
um die Verriegelung des Lenkers zu lö-
sen, dann den Lenker nach vorn oder zu-
rück in die gewünschte Position bringen.
WARNUNG! Den Kipphebel niemals
während des Betriebs betätigen, an-
derenfalls könnte der Lenker plötzlich
umschwenken, was einen Unfall ver-
ursachen könnte.
[GWJ00042]
1Lenker
2Jetdüse
1
2
1Kipphebel
1
UF3X71G0.book Page 31 Monday, July 8, 2019 3:45 PM
Page 40 of 128
Bedienung der Steuerungsfunktionen
32

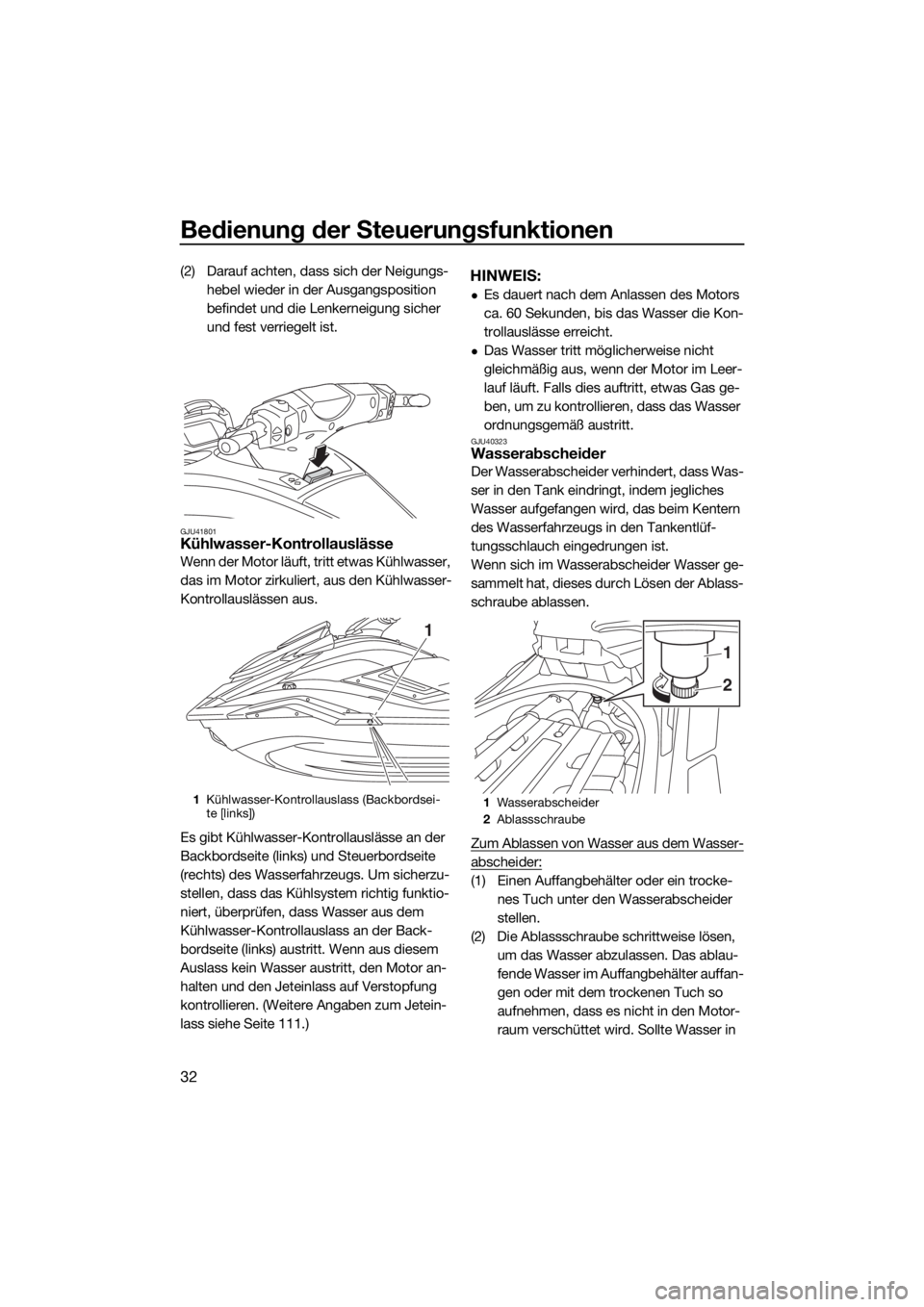

(2) Darauf achten, dass sich der Neigungs-
hebel wieder in der Ausgangsposition
befindet und die Lenkerneigung sicher
und fest verriegelt ist.
GJU41801Kühlwasser-Kontrollauslässe
Wenn der Motor läuft, tritt etwas Kühlwasser,
das im Motor zirkuliert, aus den Kühlwasser-
Kontrollauslässen aus.
Es gibt Kühlwasser-Kontrollauslässe an der
Backbordseite (links) und Steuerbordseite
(rechts) des Wasserfahrzeugs. Um sicherzu-
stellen, dass das Kühlsystem richtig funktio-
niert, überprüfen, dass Wasser aus dem
Kühlwasser-Kontrollauslass an der Back-
bordseite (links) austritt. Wenn aus diesem
Auslass kein Wasser austritt, den Motor an-
halten und den Jeteinlass auf Verstopfung
kontrollieren. (Weitere Angaben zum Jetein-
lass siehe Seite 111.)
HINWEIS:
Es dauert nach dem Anlassen des Motors
ca. 60 Sekunden, bis das Wasser die Kon-
trollauslässe erreicht.
Das Wasser tritt möglicherweise nicht
gleichmäßig aus, wenn der Motor im Leer-
lauf läuft. Falls dies auftritt, etwas Gas ge-
ben, um zu kontrollieren, dass das Wasser
ordnungsgemäß austritt.
GJU40323Wasserabscheider
Der Wasserabscheider verhindert, dass Was-
ser in den Tank eindringt, indem jegliches
Wasser aufgefangen wird, das beim Kentern
des Wasserfahrzeugs in den Tankentlüf-
tungsschlauch eingedrungen ist.
Wenn sich im Wasserabscheider Wasser ge-
sammelt hat, dieses durch Lösen der Ablass-
schraube ablassen.
Zum Ablassen von Wasser aus dem Wasser-
abscheider:
(1) Einen Auffangbehälter oder ein trocke-
nes Tuch unter den Wasserabscheider
stellen.
(2) Die Ablassschraube schrittweise lösen,
um das Wasser abzulassen. Das ablau-
fende Wasser im Auffangbehälter auffan-
gen oder mit dem trockenen Tuch so
aufnehmen, dass es nicht in den Motor-
raum verschüttet wird. Sollte Wasser in
1Kühlwasser-Kontrollauslass (Backbordsei-
te [links])
1
1Wasserabscheider
2Ablassschraube
2
1
UF3X71G0.book Page 32 Monday, July 8, 2019 3:45 PM
