Page 11 of 104
INFORMAZIONI DI SICUREZZA
1-4
1

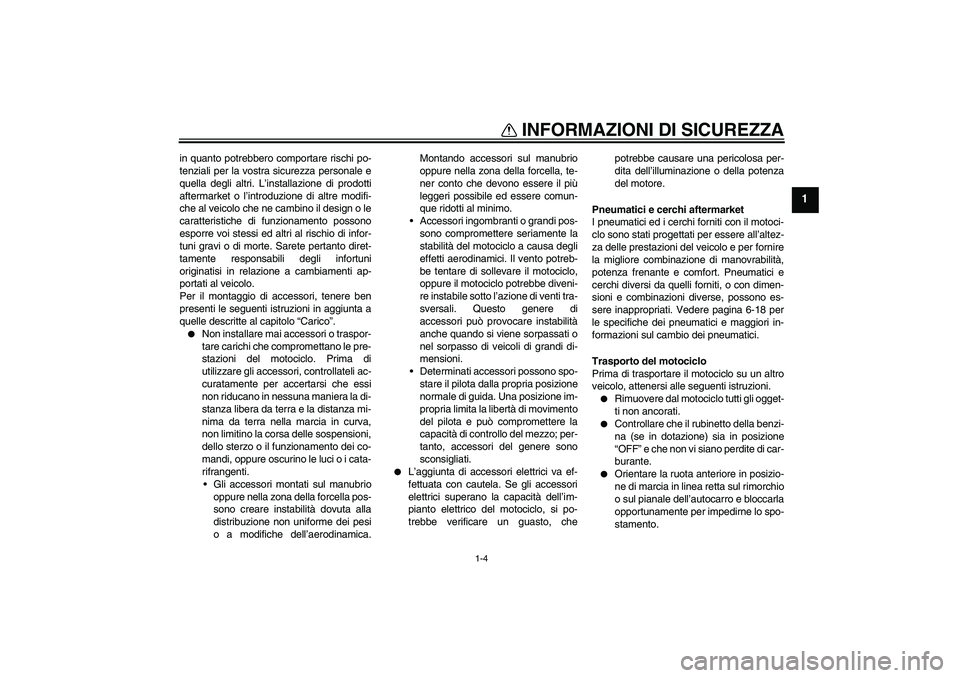

in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, chepotrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-18 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.
Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.
U1ECH0H0.book Page 4 Friday, August 20, 2010 10:47 AM
Page 12 of 104
INFORMAZIONI DI SICUREZZA
1-5
1

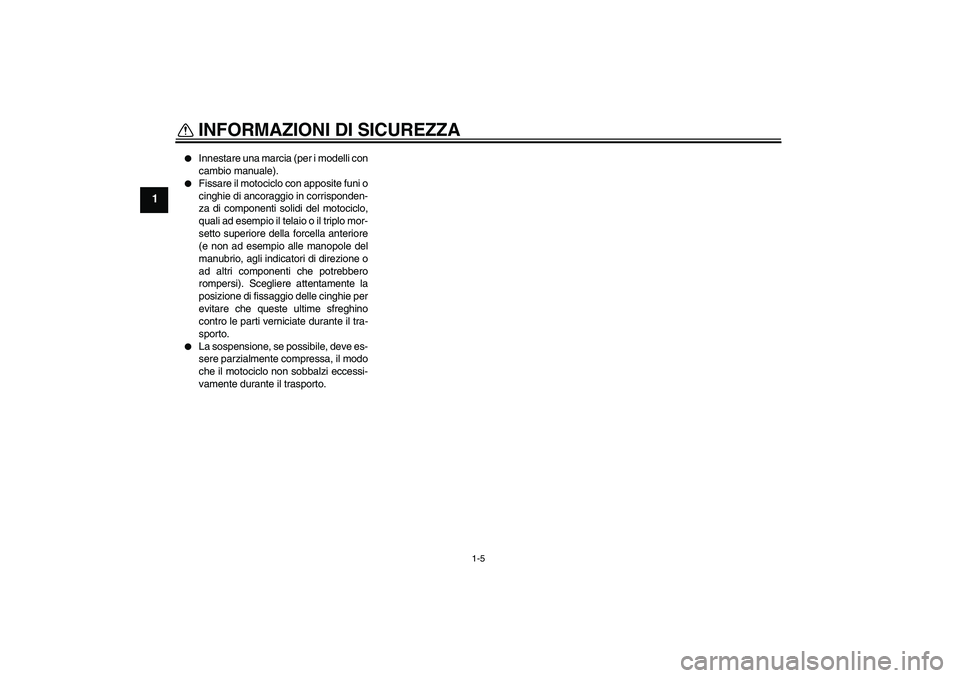

Innestare una marcia (per i modelli con
cambio manuale).
Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.
La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
U1ECH0H0.book Page 5 Friday, August 20, 2010 10:47 AM
Page 13 of 104
DESCRIZIONE
2-1
2
HAU10410

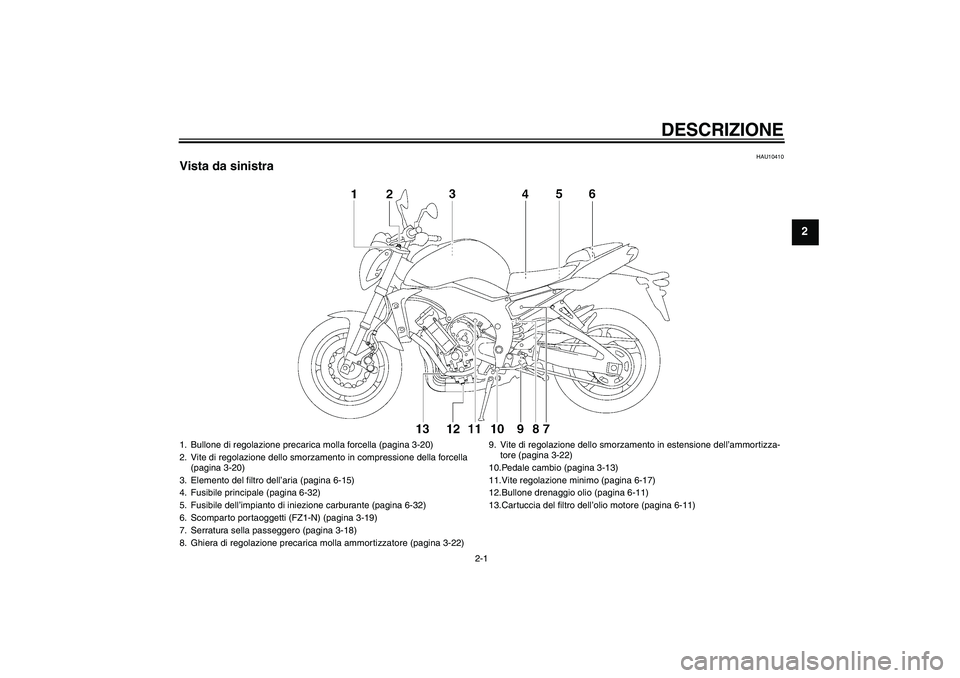

Vista da sinistra1. Bullone di regolazione precarica molla forcella (pagina 3-20)
2. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-20)
3. Elemento del filtro dell’aria (pagina 6-15)
4. Fusibile principale (pagina 6-32)
5. Fusibile dell’impianto di iniezione carburante (pagina 6-32)
6. Scomparto portaoggetti (FZ1-N) (pagina 3-19)
7. Serratura sella passeggero (pagina 3-18)
8. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-22)9. Vite di regolazione dello smorzamento in estensione dell’ammortizza-
tore (pagina 3-22)
10.Pedale cambio (pagina 3-13)
11.Vite regolazione minimo (pagina 6-17)
12.Bullone drenaggio olio (pagina 6-11)
13.Cartuccia del filtro dell’olio motore (pagina 6-11)
U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM
Page 14 of 104
DESCRIZIONE
2-2
2
HAU10420

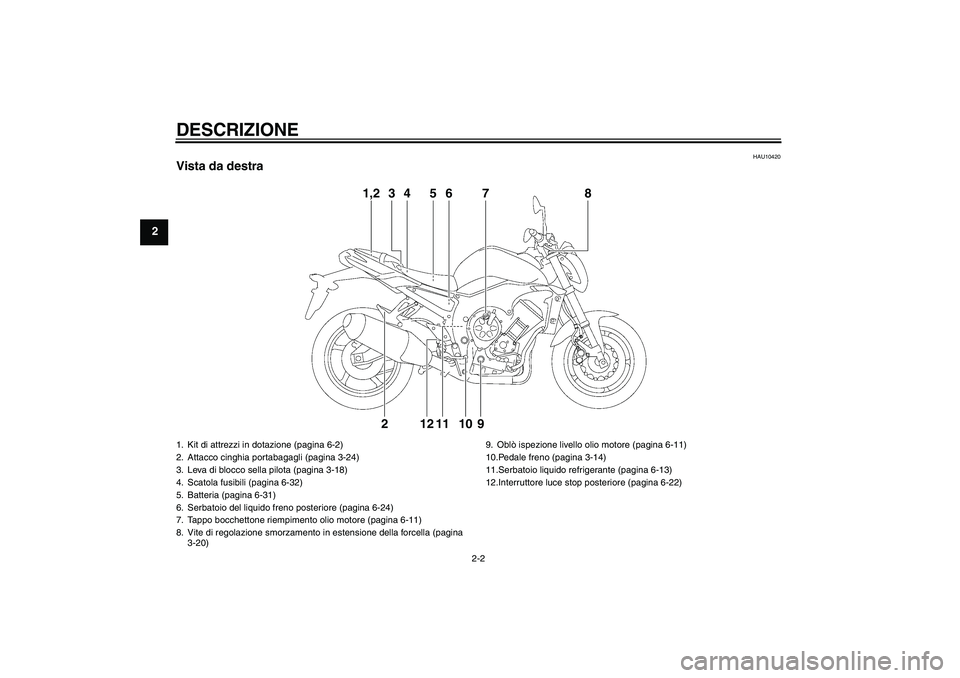

Vista da destra
1,2
3
4
5
6
79
10
11
12
2
8
1. Kit di attrezzi in dotazione (pagina 6-2)
2. Attacco cinghia portabagagli (pagina 3-24)
3. Leva di blocco sella pilota (pagina 3-18)
4. Scatola fusibili (pagina 6-32)
5. Batteria (pagina 6-31)
6. Serbatoio del liquido freno posteriore (pagina 6-24)
7. Tappo bocchettone riempimento olio motore (pagina 6-11)
8. Vite di regolazione smorzamento in estensione della forcella (pagina
3-20)9. Oblò ispezione livello olio motore (pagina 6-11)
10.Pedale freno (pagina 3-14)
11.Serbatoio liquido refrigerante (pagina 6-13)
12.Interruttore luce stop posteriore (pagina 6-22)U1ECH0H0.book Page 2 Friday, August 20, 2010 10:47 AM
Page 15 of 104
DESCRIZIONE
2-3
2
HAU10430
Comandi e strumentazione
1
2
3
4
6
5
7
8
1. Leva frizione (pagina 3-13)
2. Interruttori sul lato sinistro del manubrio (pagina 3-12)
3. Blocchetto accensione/bloccasterzo (pagina 3-2)
4. Strumento multifunzione (pagina 3-7)
5. Serbatoio del liquido freno anteriore (pagina 6-24)
6. Interruttori sul lato destro del manubrio (pagina 3-12)
7. Manopola acceleratore (pagina 6-18)
8. Leva freno (pagina 3-14)
U1ECH0H0.book Page 3 Friday, August 20, 2010 10:47 AM
Page 16 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10977

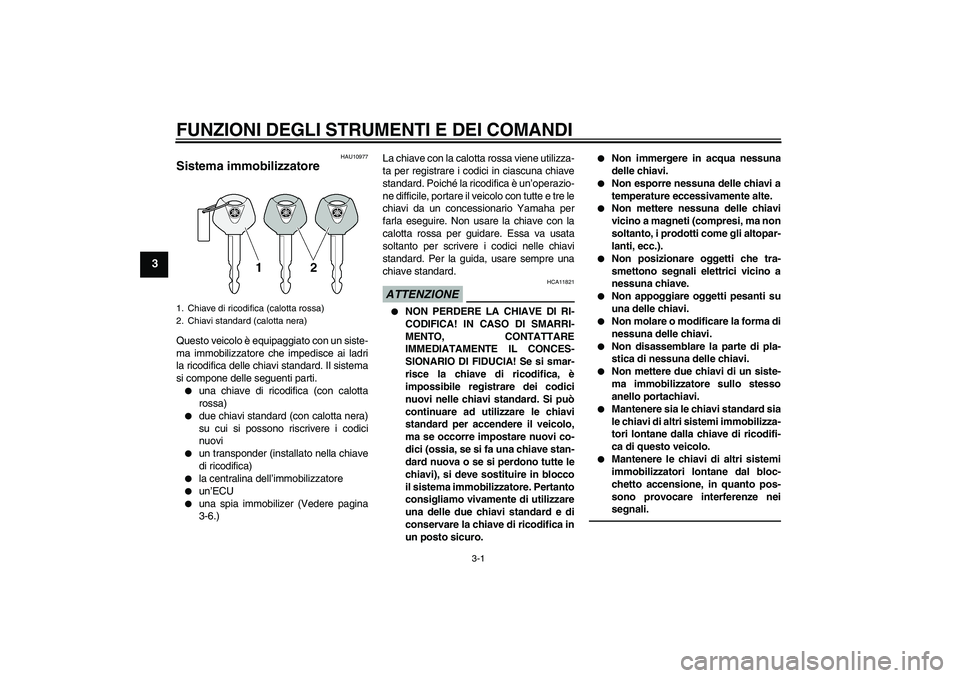

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
un transponder (installato nella chiave
di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-6.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma di
nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM
Page 17 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10472

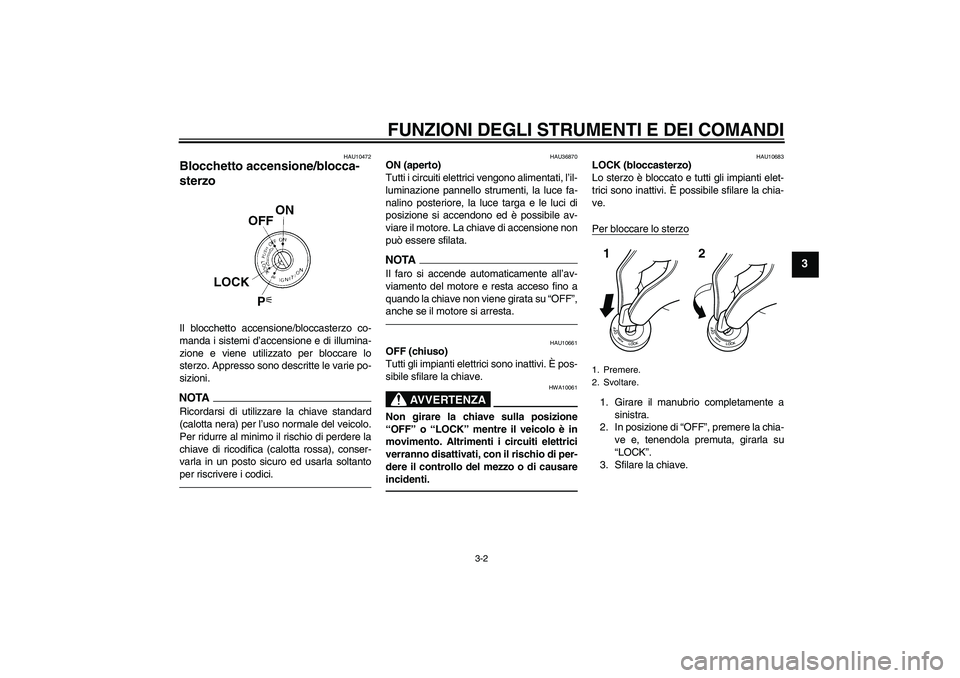

Blocchetto accensione/blocca-
sterzo Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU36870
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10683
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.12
U1ECH0H0.book Page 2 Friday, August 20, 2010 10:47 AM
Page 18 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

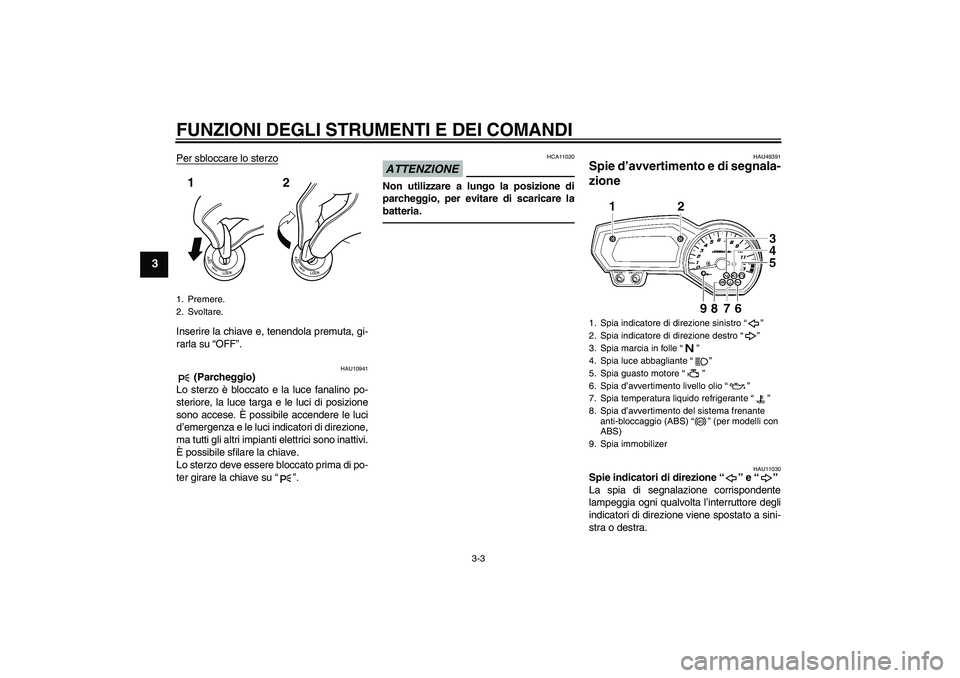

Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU10941
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU49391
Spie d’avvertimento e di segnala-
zione
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro“”
2. Spia indicatore di direzione destro“”
3. Spia marcia in folle“”
4. Spia luce abbagliante“”
5. Spia guasto motore“”
6. Spia d’avvertimento livello olio“”
7. Spia temperatura liquido refrigerante“”
8. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS)“” (per modelli con
ABS)
9. Spia immobilizer
ABS
U1ECH0H0.book Page 3 Friday, August 20, 2010 10:47 AM
Page 19 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11254
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA
Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
viene rilevato un problema nel circuitodi rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU11428
Spia temperatura liquido
refrigerante“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
NOTA
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.
Se il motore si surriscalda, vedere pa-
gina 6-43 per ulteriori istruzioni.
U1ECH0H0.book Page 4 Friday, August 20, 2010 10:47 AM
Page 20 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
Display Condizioni Cosa fare
Sotto a 39 °C
(Sotto a 103 °F)Viene visualizzato il messag-
gio “Lo”.OK. Proseguire la marcia.
40–116 °C
(104–242 °F)Viene visualizzata la tempe-
ratura del liquido refrigeran-
te.OK. Proseguire la marcia.
117–134 °C
(243–274 °F)La temperatura del liquido
refrigerante lampeggia.
La spia si accende.Arrestare il veicolo e farlo funzionare al
minimo fino a quando la temperatura del
liquido refrigerante non scende.
Se la temperatura non scende, spegne-
re il motore. (Vedere pagina 6-43.)
Sopra a 135 °C
(Sopra a 275 °F)Il messaggio “HI” lampeggia.
La spia si accende.Spegnere il motore e lasciarlo raffredda-
re. (Vedere pagina 6-43.)
ABSABS
U1ECH0H0.book Page 5 Friday, August 20, 2010 10:47 AM
