YAMAHA FZ6 N 2005 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
Digitaluhr
Um von der Lufteinlaßtemperaturanzeige
auf die Digitaluhranzeige zu wechseln, muß
die Anzeige zuerst auf den Kilometerzähler-
oder Drehzahlmesser-Modus eingestellt
werden und dann der Rückstellknopf “RE-
SET” mindestens zwei Sekunden lang ge-
drückt werden.HINWEI
S:
Die Digitaluhr wird automatisch angezeigt,
sobald der Schlüssel auf “OFF” gestellt wird.
Zum Einstellen der Uhr:1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
Lufteinlaßtemperaturmodus
Abhängig vom Zustand des Motors, kann
die angezeigte Temperatur von der Außen-
temperatur abweichen. Um von der Digital-
uhranzeige auf den Lufteinlaßtemperatur-
modus zu wechseln, muß die Anzeige
zuerst auf den Kilometerzähler- oder Dreh-
zahlmesser-Modus eingestellt werden und
dann der Rückstellknopf “RESET” minde-
stens zwei Sekunden lang gedrückt wer-
den.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (Empty = leer) ab. Wenn nur
noch ein Segment vor “E” sichtbar ist, so-
bald wie möglich auftanken.
HINWEIS:Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Ist der
Stromkreis defekt, werden die Display-Seg-
mente aufblinken. In diesem Fall den
Stromkreis von einer Yamaha-Fachwerk-statt überprüfen lassen.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in der “ON”-Stellung,
zeigt der Kühlflüssigkeitstemperatur-Anzei-
ger die Temperatur der Kühlflüssigkeit an.
Um den Stromkreis zu überprüfen werden
beim Drehen des Schlüssels auf “ON” zu-
nächst alle Display-Segmente des Kühlflüs-
sigkeitstemperaturmessers der Reihe nach
aufleuchten und dann wieder erlöschen.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast. Blinkt das oberste Segment auf, das
Fahrzeug anhalten und den Motor abkühlen
lassen. (Siehe Seite 6-36.)ACHTUNG:
GCA10020
Den Motor bei Überhitzung nicht länger betreiben.
U1B3G1G0.book Page 7 Tuesday, July 6, 2004 10:09 AM

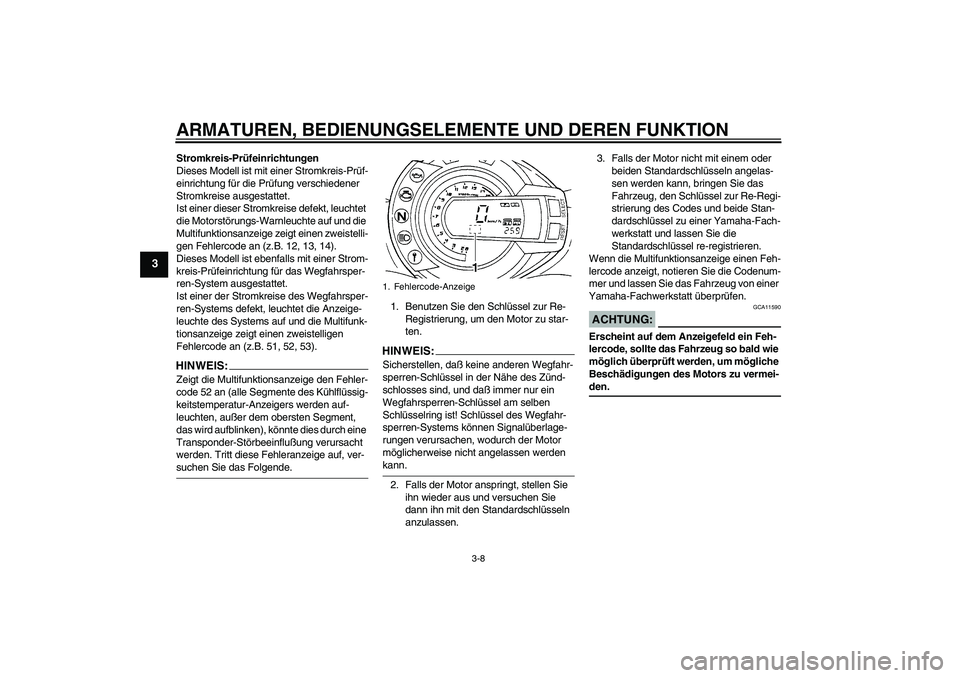

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
Stromkreis-Prüfeinrichtungen
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Multifunktionsanzeige zeigt einen zweistelli-
gen Fehlercode an (z.B. 12, 13, 14).
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, leuchtet die Anzeige-
leuchte des Systems auf und die Multifunk-
tionsanzeige zeigt einen zweistelligen
Fehlercode an (z.B. 51, 52, 53).HINWEIS:Zeigt die Multifunktionsanzeige den Fehler-
code 52 an (alle Segmente des Kühlflüssig-
keitstemperatur-Anzeigers werden auf-
leuchten, außer dem obersten Segment,
das wird aufblinken), könnte dies durch eine
Transponder-Störbeeinflußung verursacht
werden. Tritt diese Fehleranzeige auf, ver-suchen Sie das Folgende.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
HINWEI
S:
Sicherstellen, daß keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und daß immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG:
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
1. Fehlercode-Anzeige
U1B3G1G0.book Page 8 Tuesday, July 6, 2004 10:09 AM

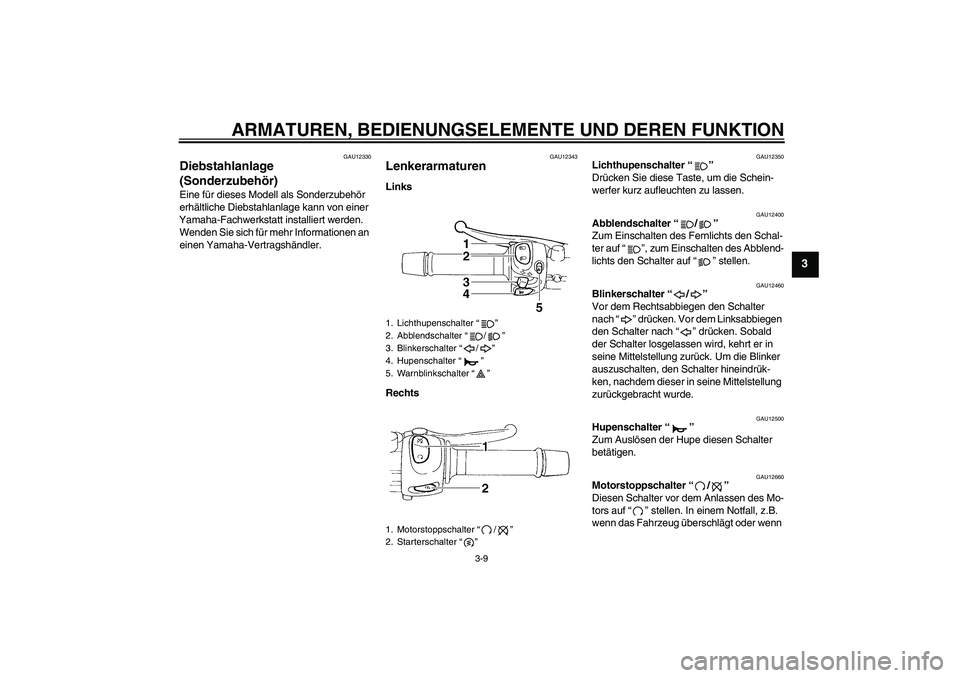

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
GAU12330
Diebstahlanlage
(Sonderzubehör) Eine für dieses Modell als Sonderzubehör
erhältliche Diebstahlanlage kann von einer
Yamaha-Fachwerkstatt installiert werden.
Wenden Sie sich für mehr Informationen an
einen Yamaha-Vertragshändler.
GAU12343
Lenkerarmaturen Links
Rechts
GAU12350
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. In einem Notfall, z.B.
wenn das Fahrzeug überschlägt oder wenn
1. Lichthupenschalter “”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
5. Warnblinkschalter “”
1. Motorstoppschalter “/”
2. Starterschalter “”
U1B3G1G0.book Page 9 Tuesday, July 6, 2004 10:09 AM

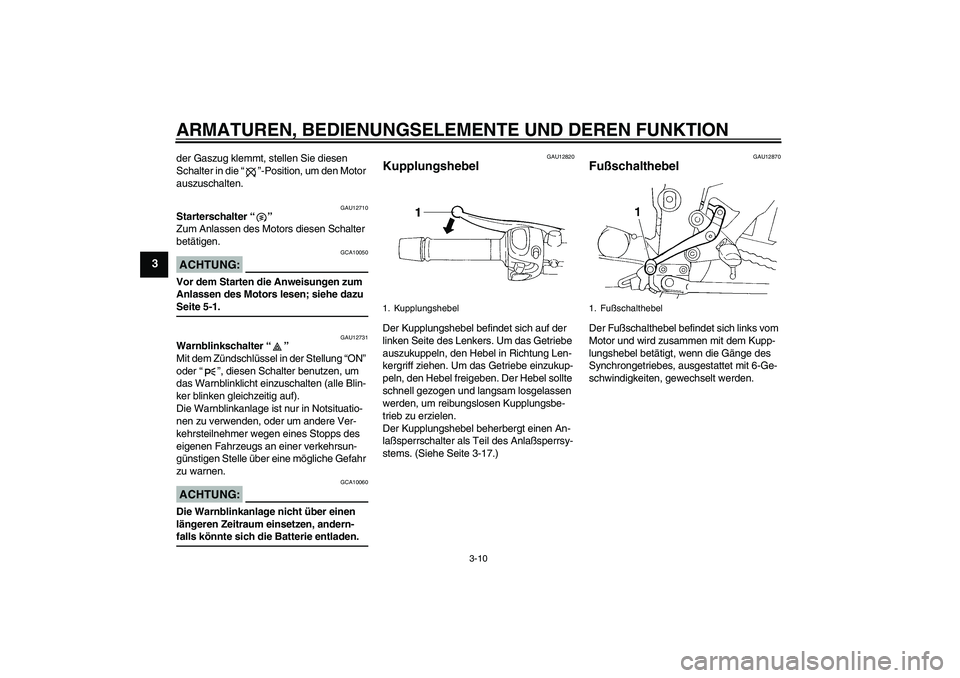

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
der Gaszug klemmt, stellen Sie diesen
Schalter in die “”-Position, um den Motor
auszuschalten.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12731
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
das Warnblinklicht einzuschalten (alle Blin-
ker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, oder um andere Ver-
kehrsteilnehmer wegen eines Stopps des
eigenen Fahrzeugs an einer verkehrsun-
günstigen Stelle über eine mögliche Gefahr
zu warnen.ACHTUNG:
GCA10060
Die Warnblinkanlage nicht über einen
längeren Zeitraum einsetzen, andern-falls könnte sich die Batterie entladen.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter als Teil des Anlaßsperrsy-
stems. (Siehe Seite 3-17.)
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1. Fußschalthebel
U1B3G1G0.book Page 10 Tuesday, July 6, 2004 10:09 AM

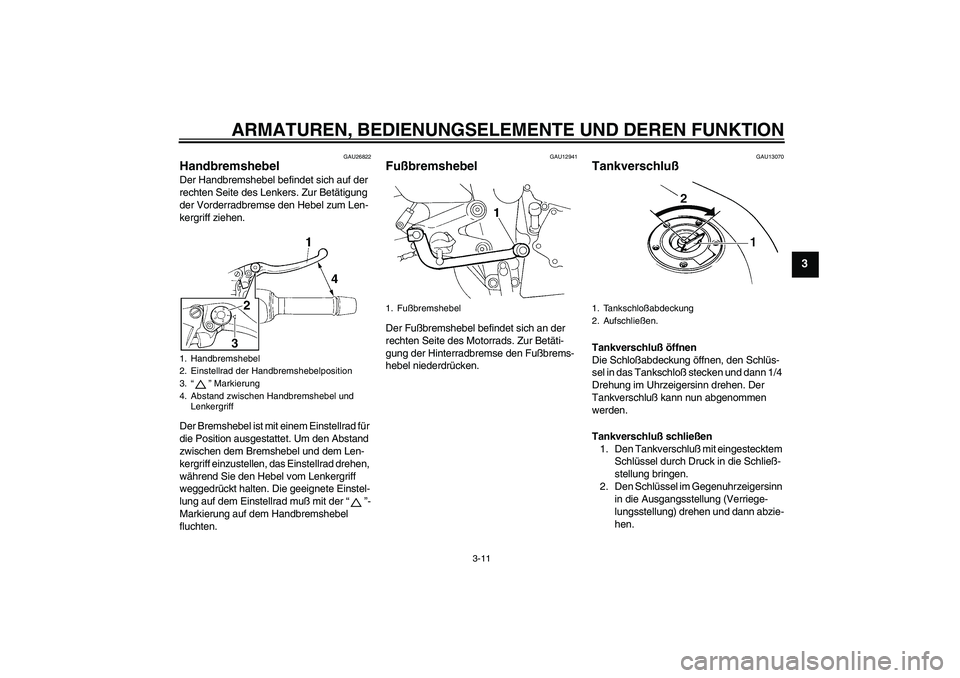

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU26822
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muß mit der “”-
Markierung auf dem Handbremshebel
fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13070
Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann 1/4
Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun abgenommen
werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel durch Druck in die Schließ-
stellung bringen.
2. Den Schlüssel im Gegenuhrzeigersinn
in die Ausgangsstellung (Verriege-
lungsstellung) drehen und dann abzie-
hen.
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3.“” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1. Fußbremshebel
1. Tankschloßabdeckung
2. Aufschließen.
U1B3G1G0.book Page 11 Tuesday, July 6, 2004 10:09 AM

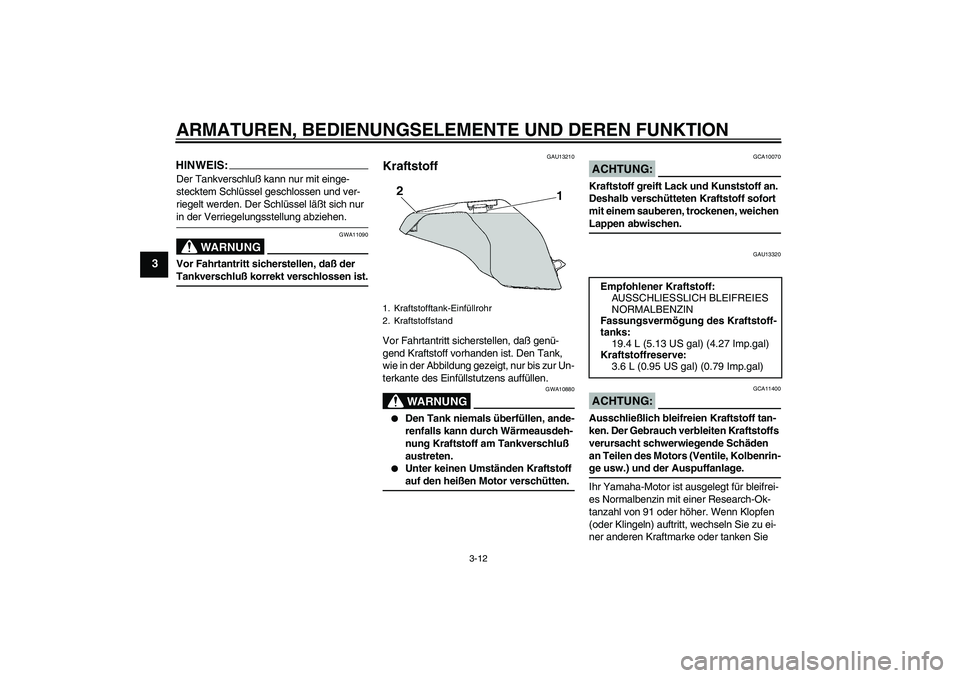

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, daß der Tankverschluß korrekt verschlossen ist.
GAU13210
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13320
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögung des Kraftstoff-
tanks:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Kraftstoffreserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)
U1B3G1G0.book Page 12 Tuesday, July 6, 2004 10:09 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

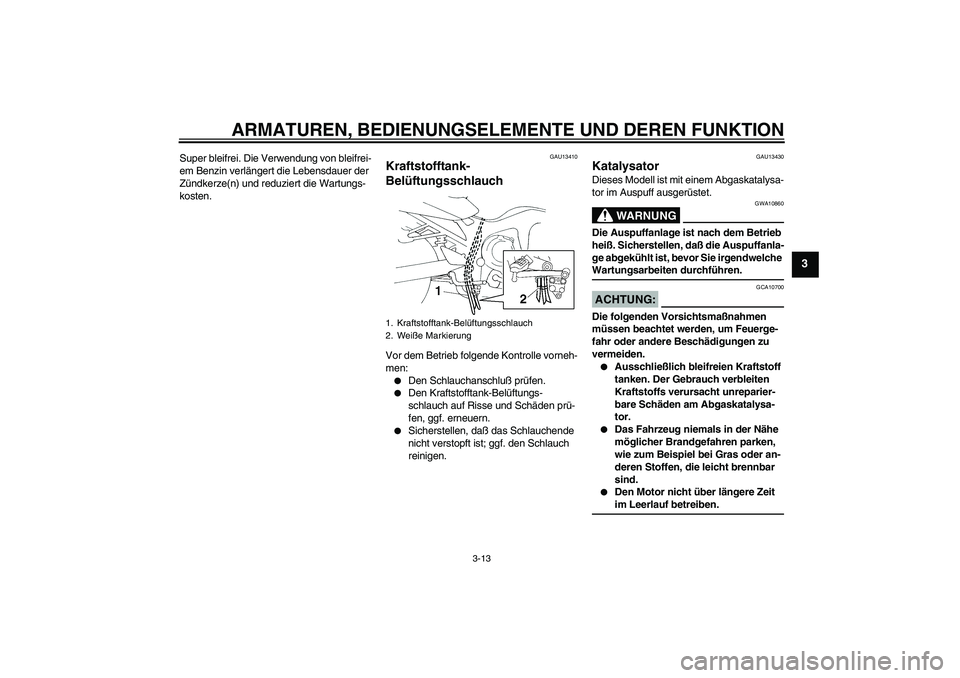

Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13410
Kraftstofftank-
Belüftungsschlauch Vor dem Betrieb folgende Kontrolle vorneh-
men:

Den Schlauchanschluß prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU13430
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor im Auspuff ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, daß die Auspuffanla-
ge abgekühlt ist, bevor Sie irgendwelche Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
1. Kraftstofftank-Belüftungsschlauch
2. Weiße Markierung
U1B3G1G0.book Page 13 Tuesday, July 6, 2004 10:09 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

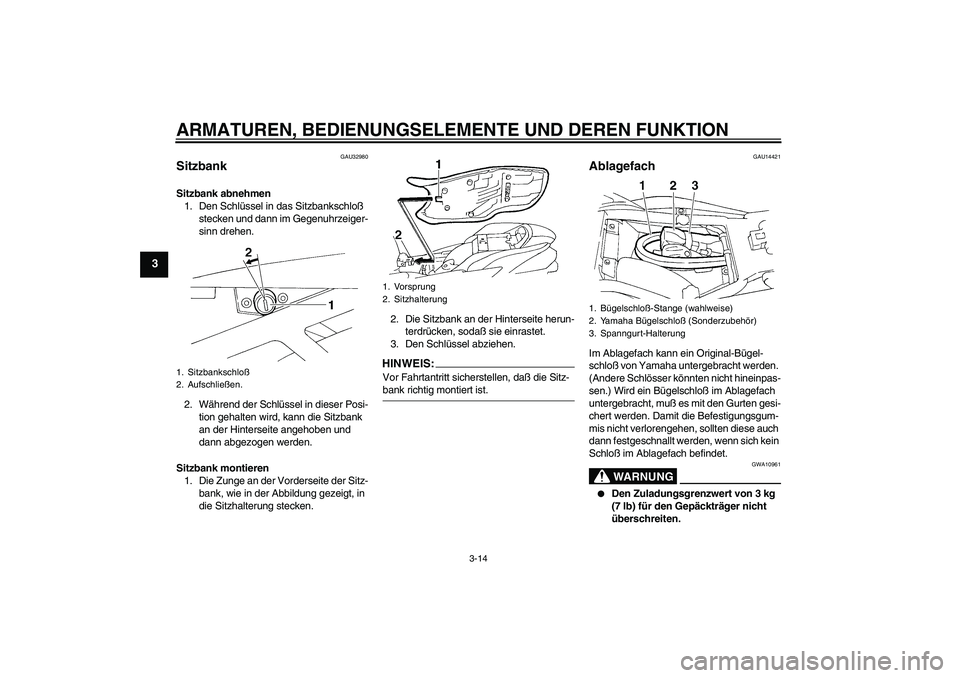

GAU32980
Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann im Gegenuhrzeiger-
sinn drehen.
2. Während der Schlüssel in dieser Posi-
tion gehalten wird, kann die Sitzbank
an der Hinterseite angehoben und
dann abgezogen werden.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodaß sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:Vor Fahrtantritt sicherstellen, daß die Sitz-bank richtig montiert ist.
GAU14421
Ablagefach Im Ablagefach kann ein Original-Bügel-
schloß von Yamaha untergebracht werden.
(Andere Schlösser könnten nicht hineinpas-
sen.) Wird ein Bügelschloß im Ablagefach
untergebracht, muß es mit den Gurten gesi-
chert werden. Damit die Befestigungsgum-
mis nicht verlorengehen, sollten diese auch
dann festgeschnallt werden, wenn sich kein
Schloß im Ablagefach befindet.
WARNUNG
GWA10961


Den Zuladungsgrenzwert von 3 kg
(7 lb) für den Gepäckträger nicht
überschreiten.
1. Sitzbankschloß
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1. Bügelschloß-Stange (wahlweise)
2. Yamaha Bügelschloß (Sonderzubehör)
3. Spanngurt-Halterung
U1B3G1G0.book Page 14 Tuesday, July 6, 2004 10:09 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3


Den Belastungsgrenzwert von 196
kg (432 lb) für dieses Fahrzeug nicht überschreiten.
GAU36460
Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Den Sitz abnehmen. (Siehe Seite
3-14.)
2. Zum Erhöhen der Federvorspannung
(Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.
HINWEIS:Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muß auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-den.
3. Den Sitz montieren.
WARNUNG
GWA10220
Dieser Stoßdämpfer enthält Stickstoff
unter hohem Druck. Vor Arbeiten am
Stoßdämpfer die folgenden Erläuterun-
gen sorgfältig durchlesen und die gege-
benen Vorsichtsmaßnahmen befolgen.
Der Hersteller übernimmt keinerlei Haf-
tung für Unfälle, Verletzungen oder
Schäden, die auf eine unsachgemäße
Behandlung zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
1. Einstellring der Federvorspannung
2. Spezialschlüssel
3. Positionsanzeiger
Einstellen der Federvorspannung:
Minimum (weich):
1
Normal:
3
Maximum (hart):
7
U1B3G1G0.book Page 15 Tuesday, July 6, 2004 10:09 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3

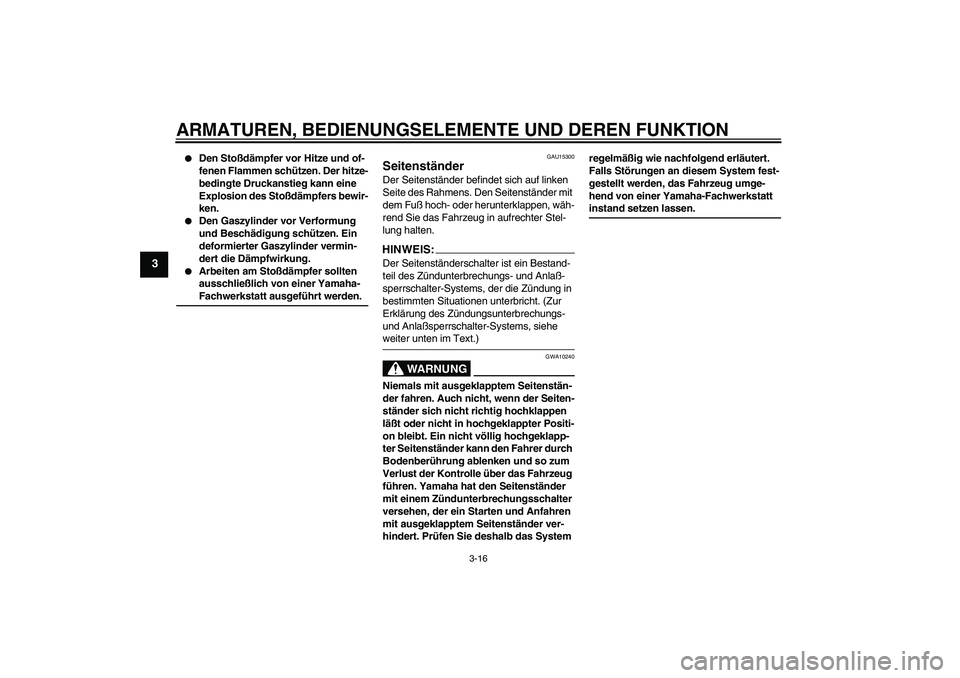

Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.


Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.


Arbeiten am Stoßdämpfer sollten
ausschließlich von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU15300
Seitenständer Der Seitenständer befindet sich auf linken
Seite des Rahmens. Den Seitenständer mit
dem Fuß hoch- oder herunterklappen, wäh-
rend Sie das Fahrzeug in aufrechter Stel-
lung halten.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlaß-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlaßsperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem Seitenstän-
der fahren. Auch nicht, wenn der Seiten-
ständer sich nicht richtig hochklappen
läßt oder nicht in hochgeklappter Positi-
on bleibt. Ein nicht völlig hochgeklapp-
ter Seitenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System regelmäßig wie nachfolgend erläutert.
Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
U1B3G1G0.book Page 16 Tuesday, July 6, 2004 10:09 AM
