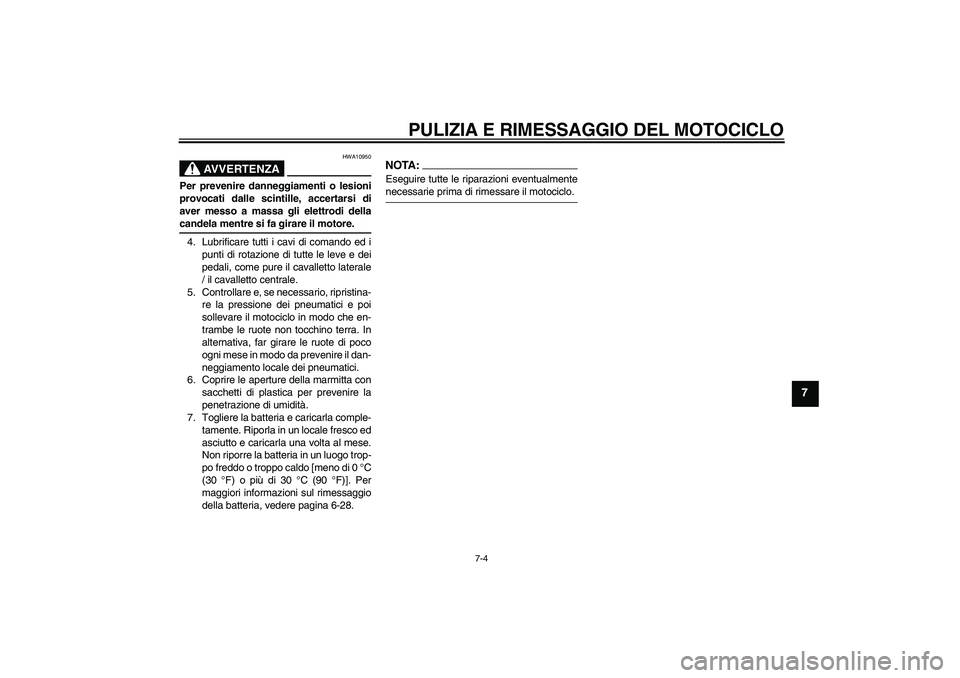

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.
4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-28.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
5VXH1.book Page 4 Thursday, February 12, 2004 9:35 AM
Page 82 of 90

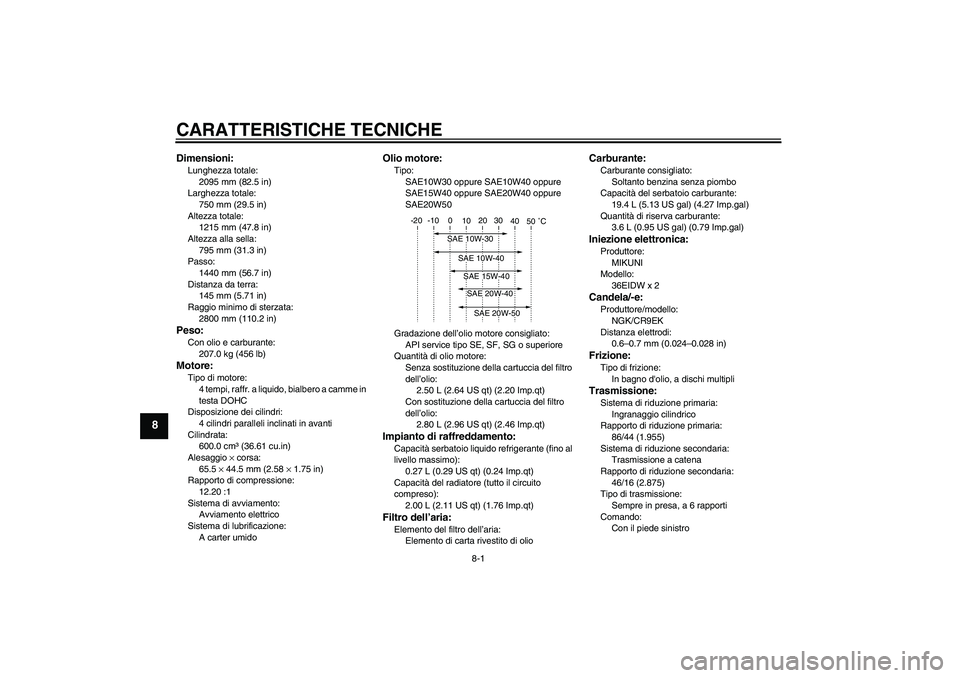

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2095 mm (82.5 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale:
1215 mm (47.8 in)
Altezza alla sella:
795 mm (31.3 in)
Passo:
1440 mm (56.7 in)
Distanza da terra:
145 mm (5.71 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
207.0 kg (456 lb)Motore:Tipo di motore:
4 tempi, raffr. a liquido, bialbero a camme in
testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
600.0 cm³ (36.61 cu.in)
Alesaggio × corsa:
65.5 × 44.5 mm (2.58 × 1.75 in)
Rapporto di compressione:
12.20 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.00 L (2.11 US qt) (1.76 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito di olio
Carburante:Carburante consigliato:
Soltanto benzina senza piombo
Capacità del serbatoio carburante:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantità di riserva carburante:
3.6 L (0.95 US gal) (0.79 Imp.gal)Iniezione elettronica:Produttore:
MIKUNI
Modello:
36EIDW x 2Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
86/44 (1.955)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
46/16 (2.875)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
5VXH1.book Page 1 Thursday, February 12, 2004 9:35 AM
Page 83 of 90
CARATTERISTICHE TECNICHE
8-2
8

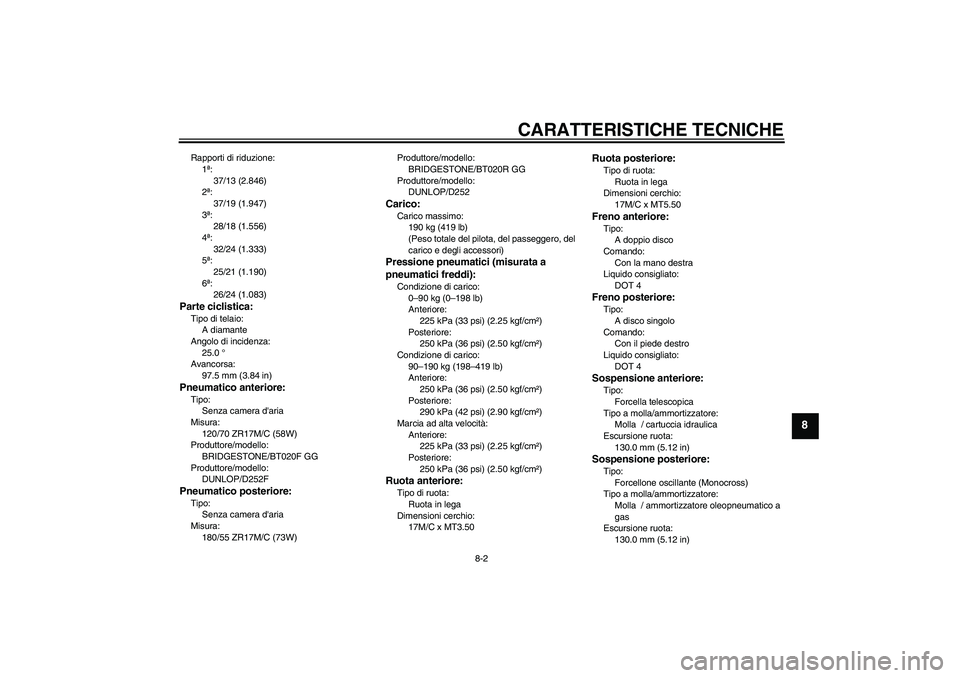

Rapporti di riduzione:
1ª:
37/13 (2.846)
2ª:
37/19 (1.947)
3ª:
28/18 (1.556)
4ª:
32/24 (1.333)
5ª:
25/21 (1.190)
6ª:
26/24 (1.083)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.0 °
Avancorsa:
97.5 mm (3.84 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
Produttore/modello:
DUNLOP/D252FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)Produttore/modello:
BRIDGESTONE/BT020R GG
Produttore/modello:
DUNLOP/D252
Carico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Condizione di carico:
90–190 kg (198–419 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla / cartuccia idraulica
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
Tipo a molla/ammortizzatore:
Molla / ammortizzatore oleopneumatico a
gas
Escursione ruota:
130.0 mm (5.12 in)
5VXH1.book Page 2 Thursday, February 12, 2004 9:35 AM
Page 84 of 90
CARATTERISTICHE TECNICHE
8-3
8

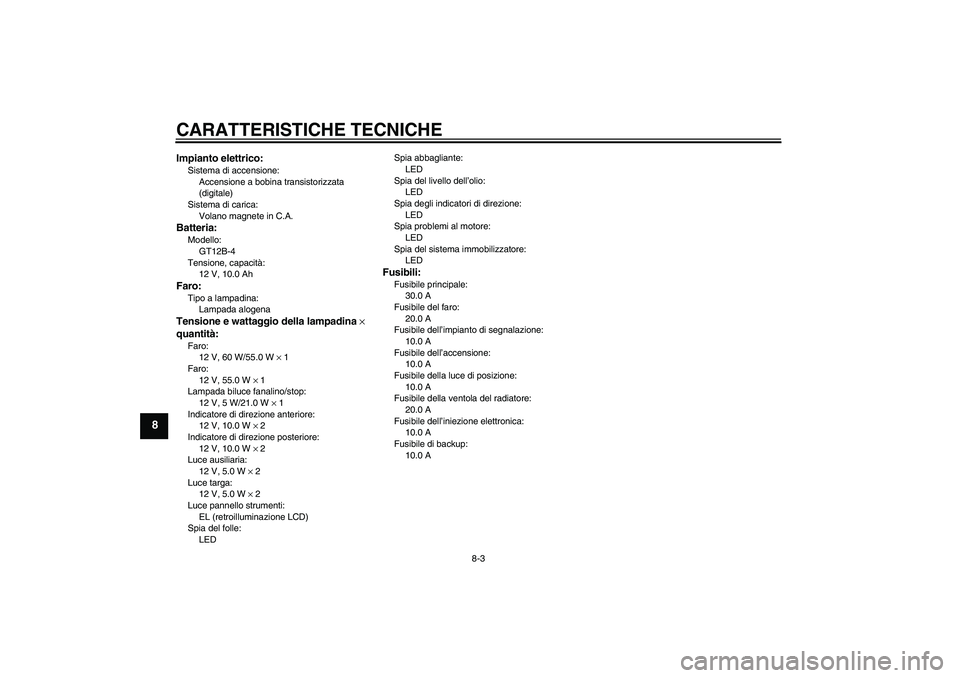

Impianto elettrico:Sistema di accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 60 W/55.0 W × 1
Faro:
12 V, 55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 2
Luce pannello strumenti:
EL (retroilluminazione LCD)
Spia del folle:
LEDSpia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A
5VXH1.book Page 3 Thursday, February 12, 2004 9:35 AM
Page 85 of 90

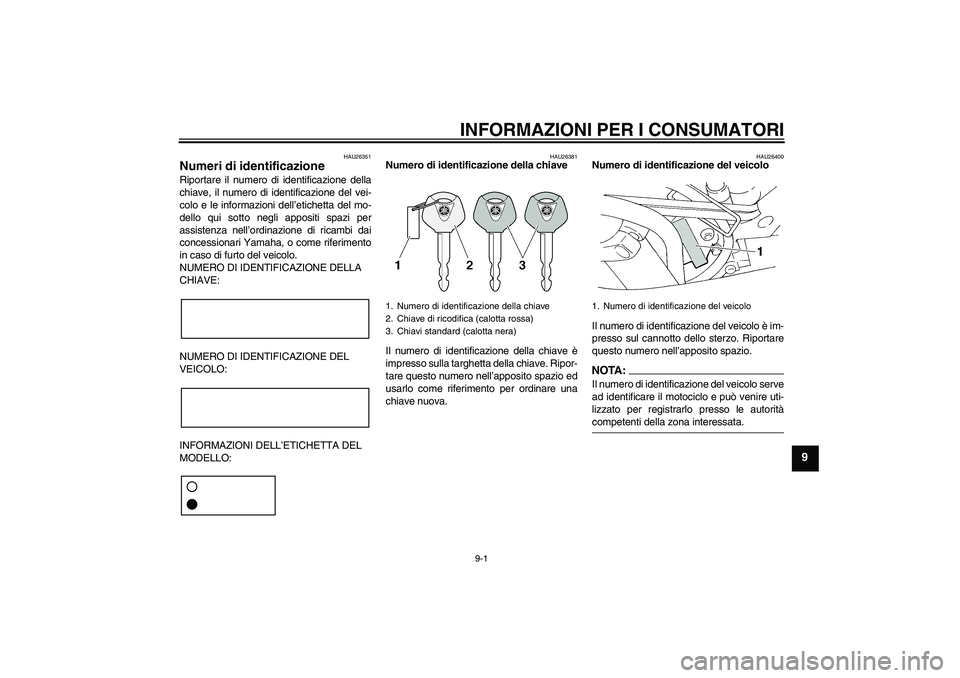

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero di identificazione della chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero di identificazione del veicolo
5VXH1.book Page 1 Thursday, February 12, 2004 9:35 AM
Page 86 of 90
INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26540

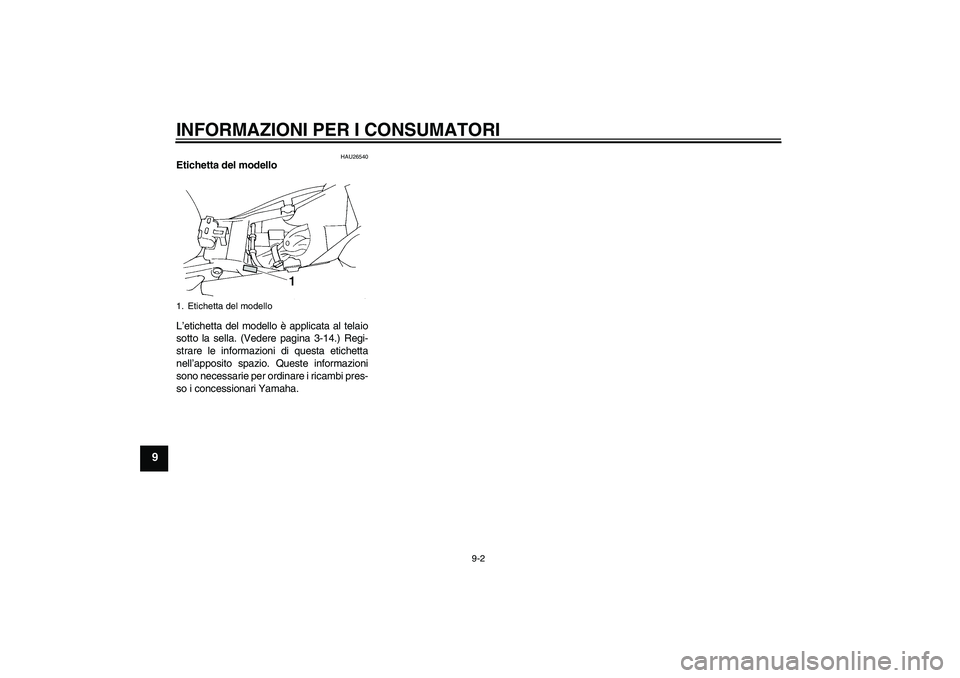

Etichetta del modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-14.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta del modello5VXH1.book Page 2 Thursday, February 12, 2004 9:35 AM
Page 87 of 90

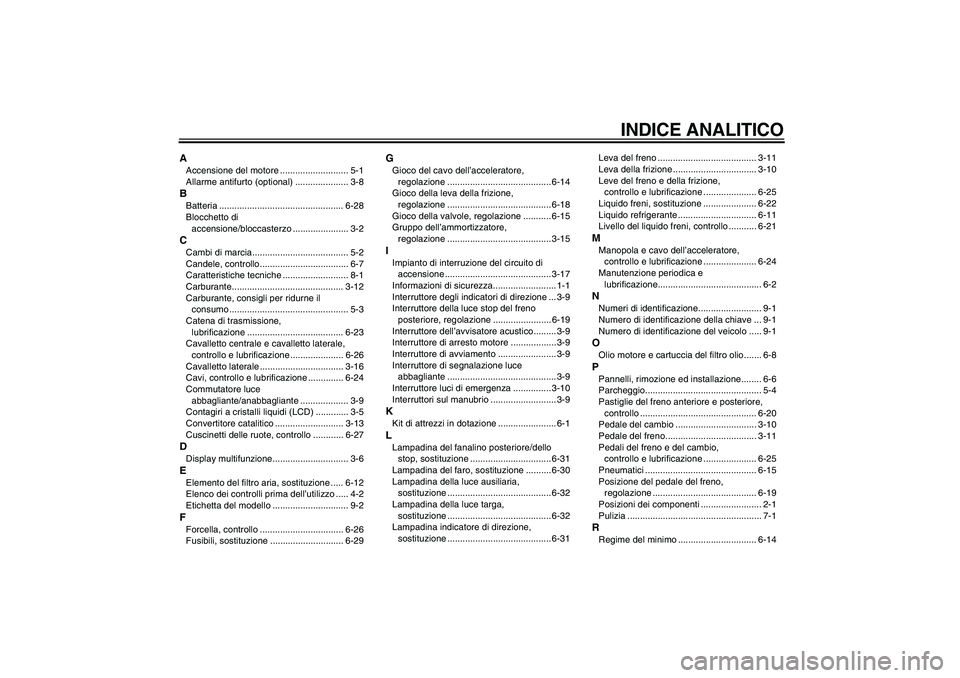

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Allarme antifurto (optional) ..................... 3-8BBatteria ................................................. 6-28
Blocchetto di
accensione/bloccasterzo ...................... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-12
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione,
lubrificazione ...................................... 6-23
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ..................... 6-26
Cavalletto laterale ................................. 3-16
Cavi, controllo e lubrificazione .............. 6-24
Commutatore luce
abbagliante/anabbagliante ................... 3-9
Contagiri a cristalli liquidi (LCD) ............. 3-5
Convertitore catalitico ........................... 3-13
Cuscinetti delle ruote, controllo ............ 6-27DDisplay multifunzione.............................. 3-6EElemento del filtro aria, sostituzione ..... 6-12
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta del modello .............................. 9-2FForcella, controllo ................................. 6-26
Fusibili, sostituzione ............................. 6-29
GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-14
Gioco della leva della frizione,
regolazione ......................................... 6-18
Gioco della valvole, regolazione ........... 6-15
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-15IImpianto di interruzione del circuito di
accensione .......................................... 3-17
Informazioni di sicurezza......................... 1-1
Interruttore degli indicatori di direzione ... 3-9
Interruttore della luce stop del freno
posteriore, regolazione ....................... 6-19
Interruttore dell’avvisatore acustico......... 3-9
Interruttore di arresto motore ..................3-9
Interruttore di avviamento ....................... 3-9
Interruttore di segnalazione luce
abbagliante ........................................... 3-9
Interruttore luci di emergenza ............... 3-10
Interruttori sul manubrio .......................... 3-9KKit di attrezzi in dotazione ....................... 6-1LLampadina del fanalino posteriore/dello
stop, sostituzione ................................ 6-31
Lampadina del faro, sostituzione .......... 6-30
Lampadina della luce ausiliaria,
sostituzione ......................................... 6-32
Lampadina della luce targa,
sostituzione ......................................... 6-32
Lampadina indicatore di direzione,
sostituzione ......................................... 6-31Leva del freno ....................................... 3-11
Leva della frizione ................................. 3-10
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-25
Liquido freni, sostituzione ..................... 6-22
Liquido refrigerante ............................... 6-11
Livello del liquido freni, controllo ........... 6-21
MManopola e cavo dell’acceleratore,
controllo e lubrificazione ..................... 6-24
Manutenzione periodica e
lubrificazione......................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione della chiave ... 9-1
Numero di identificazione del veicolo ..... 9-1OOlio motore e cartuccia del filtro olio....... 6-8PPannelli, rimozione ed installazione........ 6-6
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore,
controllo .............................................. 6-20
Pedale del cambio ................................ 3-10
Pedale del freno.................................... 3-11
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-25
Pneumatici ............................................ 6-15
Posizione del pedale del freno,
regolazione ......................................... 6-19
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo ............................... 6-14
5VXH1.book Page 1 Thursday, February 12, 2004 9:35 AM
Page 88 of 90

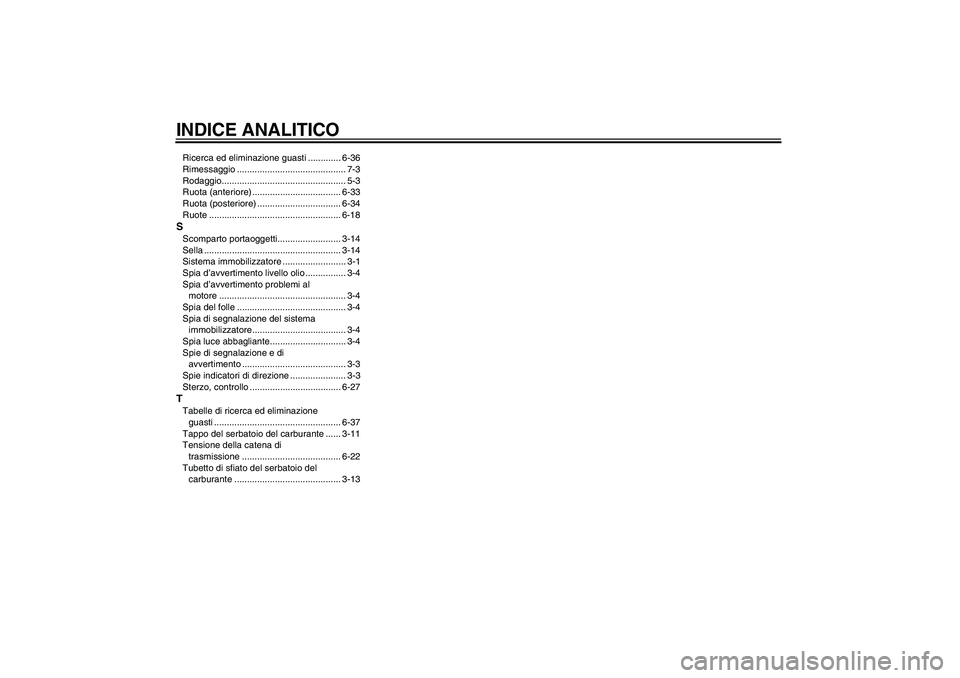

INDICE ANALITICORicerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-3
Rodaggio................................................. 5-3
Ruota (anteriore) ................................... 6-33
Ruota (posteriore) ................................. 6-34
Ruote .................................................... 6-18SScomparto portaoggetti......................... 3-14
Sella ...................................................... 3-14
Sistema immobilizzatore ......................... 3-1
Spia d’avvertimento livello olio ................ 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-4
Spia del folle ........................................... 3-4
Spia di segnalazione del sistema
immobilizzatore..................................... 3-4
Spia luce abbagliante.............................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-27TTabelle di ricerca ed eliminazione
guasti .................................................. 6-37
Tappo del serbatoio del carburante ...... 3-11
Tensione della catena di
trasmissione ....................................... 6-22
Tubetto di sfiato del serbatoio del
carburante .......................................... 3-13
5VXH1.book Page 2 Thursday, February 12, 2004 9:35 AM
Page 89 of 90
5VXH1.book Page 3 Thursday, February 12, 2004 9:35 AM
Page 90 of 90
STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.07-0.5×4 CR
(H)5VX-28199-H1
FZ6-S
USO E MANUTENZIONE
