MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.NOTA:
La ventola del radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.
Se il motore si surriscalda, vedere pa-gina 6-37 per ulteriori istruzioni.
HAU33030

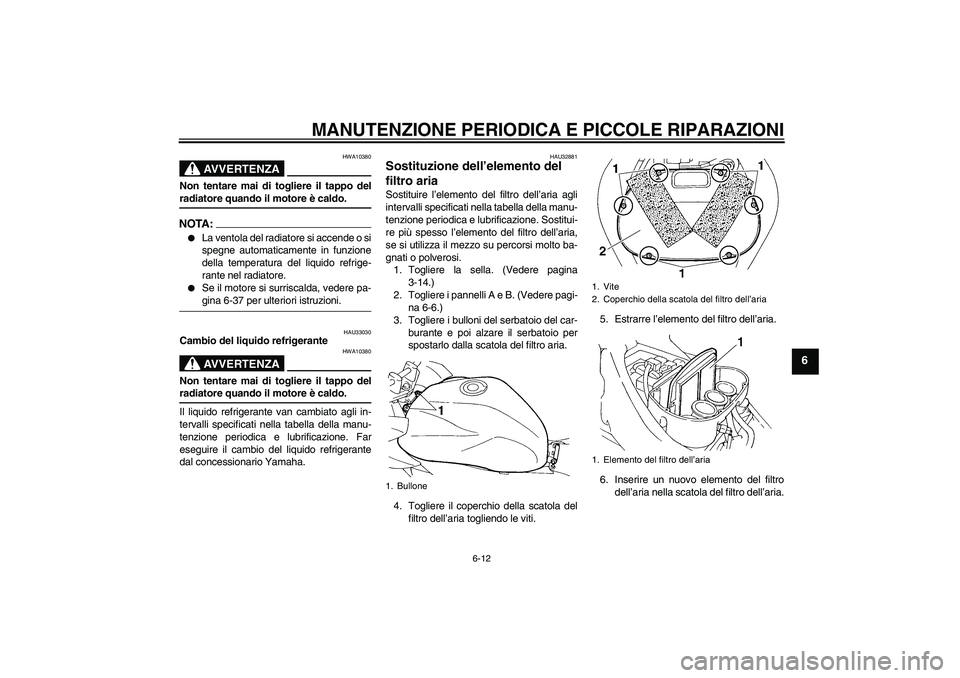

Cambio del liquido refrigerante
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
Il liquido refrigerante van cambiato agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
HAU32881
Sostituzione dell’elemento del
filtro aria Sostituire l’elemento del filtro dell’aria agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Sostitui-
re più spesso l’elemento del filtro dell’aria,
se si utilizza il mezzo su percorsi molto ba-
gnati o polverosi.
1. Togliere la sella. (Vedere pagina
3-14.)
2. Togliere i pannelli A e B. (Vedere pagi-
na 6-6.)
3. Togliere i bulloni del serbatoio del car-
burante e poi alzare il serbatoio per
spostarlo dalla scatola del filtro aria.
4. Togliere il coperchio della scatola del
filtro dell’aria togliendo le viti.5. Estrarre l’elemento del filtro dell’aria.
6. Inserire un nuovo elemento del filtro
dell’aria nella scatola del filtro dell’aria.1. Bullone
1. Vite
2. Coperchio della scatola del filtro dell’aria
1. Elemento del filtro dell’aria
5VXH1.book Page 12 Thursday, February 12, 2004 9:35 AM
Page 52 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
ATTENZIONE:
HCA10480
Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.
Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.

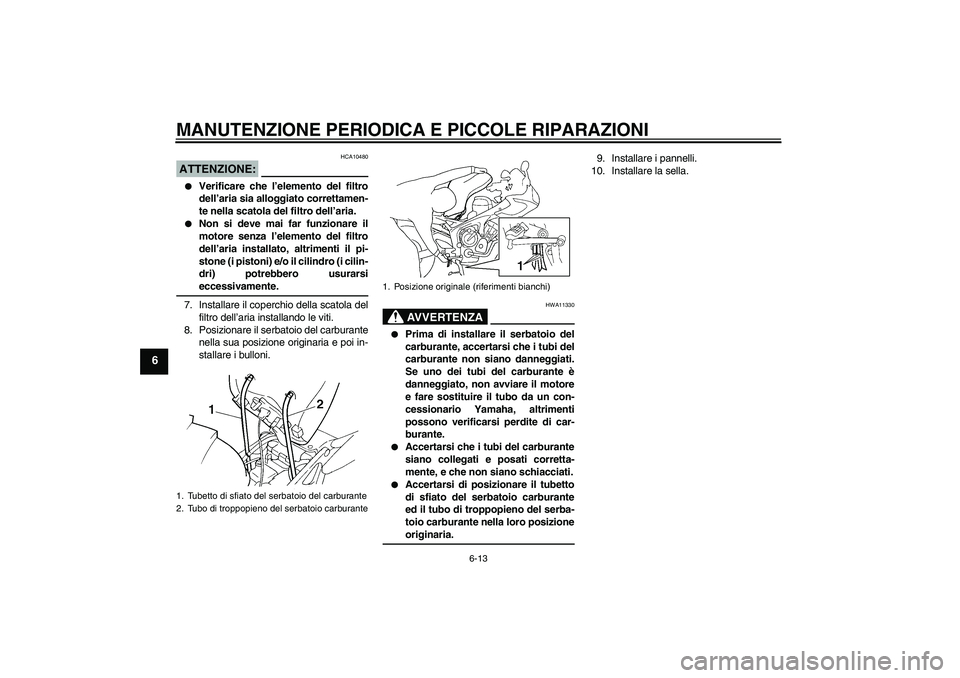

7. Installare il coperchio della scatola del
filtro dell’aria installando le viti.
8. Posizionare il serbatoio del carburante
nella sua posizione originaria e poi in-
stallare i bulloni.
AVVERTENZA
HWA11330
Prima di installare il serbatoio del
carburante, accertarsi che i tubi del
carburante non siano danneggiati.
Se uno dei tubi del carburante è
danneggiato, non avviare il motore
e fare sostituire il tubo da un con-
cessionario Yamaha, altrimenti
possono verificarsi perdite di car-
burante.
Accertarsi che i tubi del carburante
siano collegati e posati corretta-
mente, e che non siano schiacciati.
Accertarsi di posizionare il tubetto
di sfiato del serbatoio carburante
ed il tubo di troppopieno del serba-
toio carburante nella loro posizioneoriginaria.9. Installare i pannelli.
10. Installare la sella.
1. Tubetto di sfiato del serbatoio del carburante
2. Tubo di troppopieno del serbatoio carburante
1. Posizione originale (riferimenti bianchi)
5VXH1.book Page 13 Thursday, February 12, 2004 9:35 AM
Page 53 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
HAU21320

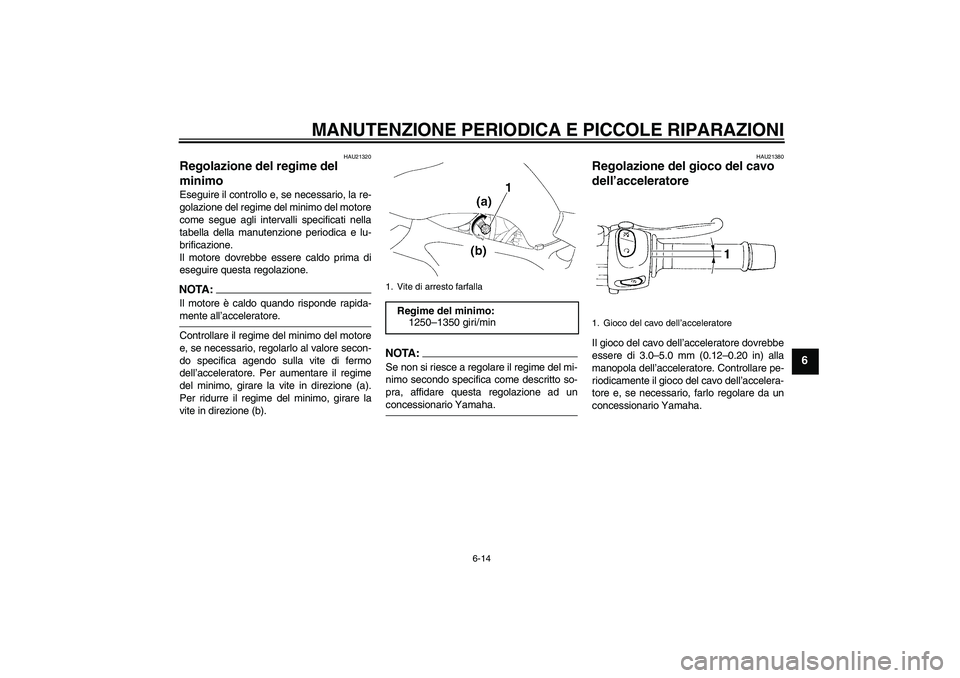

Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.NOTA :
Il motore è caldo quando risponde rapida-mente all’acceleratore.
Controllare il regime del minimo del motore
e, se necessario, regolarlo al valore secon-
do specifica agendo sulla vite di fermo
dell’acceleratore. Per aumentare il regime
del minimo, girare la vite in direzione (a).
Per ridurre il regime del minimo, girare la
vite in direzione (b).
NOTA:Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad unconcessionario Yamaha.
HAU21380
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola dell’acceleratore. Controllare pe-
riodicamente il gioco del cavo dell’accelera-
tore e, se necessario, farlo regolare da un
concessionario Yamaha.
1. Vite di arresto farfalla
Regime del minimo:
1250–1350 giri/min
1. Gioco del cavo dell’acceleratore
5VXH1.book Page 14 Thursday, February 12, 2004 9:35 AM
Page 54 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
HAU21400
Regolazione del gioco delle
valvole Il gioco delle valvole cambia con l’utilizzo
del mezzo, provocando un rapporto scorret-
to di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco delle valvole
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU21771

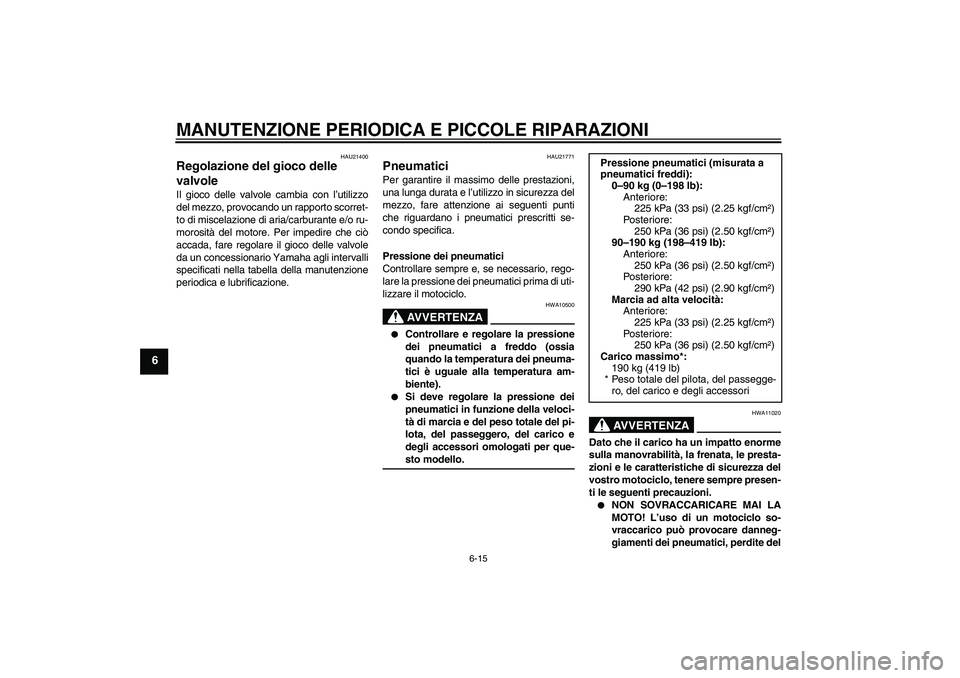

Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
mezzo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500
Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).
Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.
NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite del Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Poster iore:
250 kPa (36 psi) (2.50 kgf/cm²)
90–190 kg (198–419 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Poster iore:
250 kPa (36 psi) (2.50 kgf/cm²)
Carico massimo*:
190 kg (419 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
5VXH1.book Page 15 Thursday, February 12, 2004 9:35 AM
Page 55 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
controllo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il motociclo.
Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.
Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.
Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.
Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici.Controllo dei pneumatici

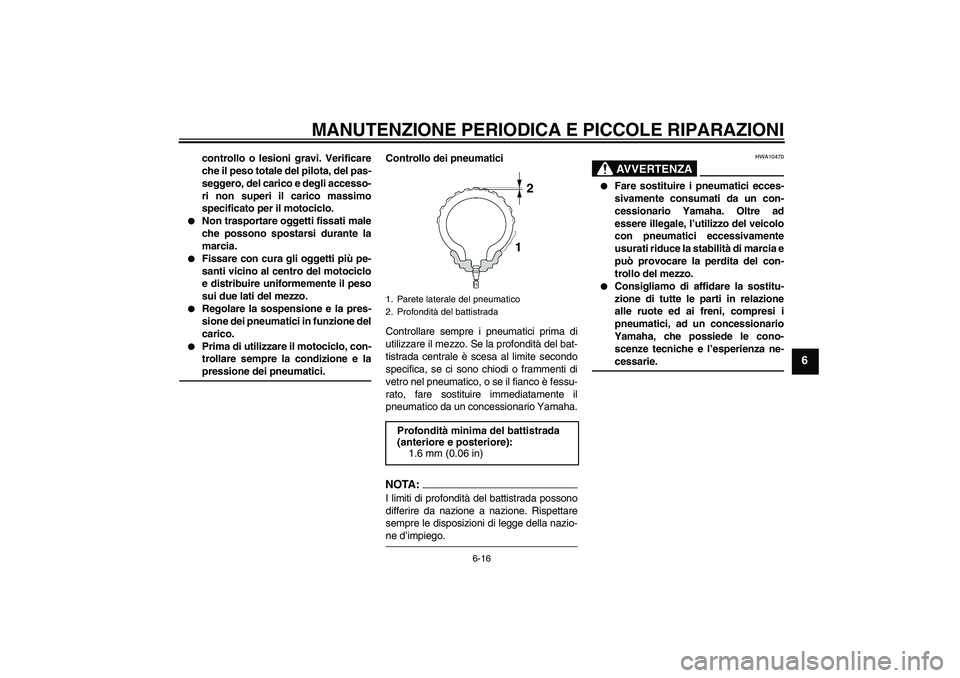

Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.
1. Parete laterale del pneumatico
2. Profondità del battistrada
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
5VXH1.book Page 16 Thursday, February 12, 2004 9:35 AM
Page 56 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6

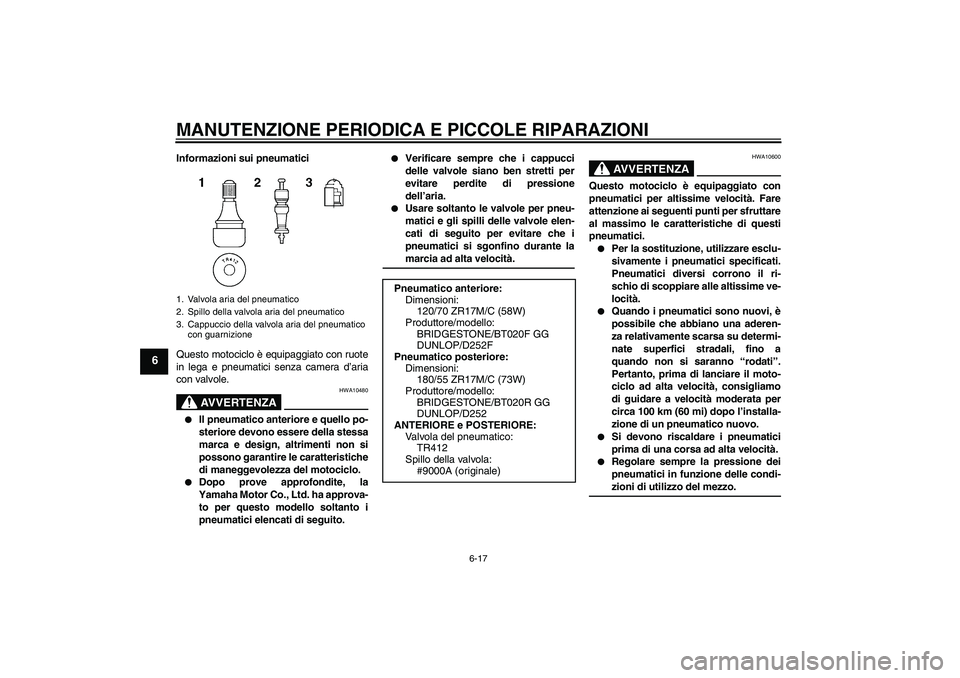

Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.
Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT020R GG
DUNLOP/D252
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9000A (originale)
5VXH1.book Page 17 Thursday, February 12, 2004 9:35 AM
Page 57 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HAU21960

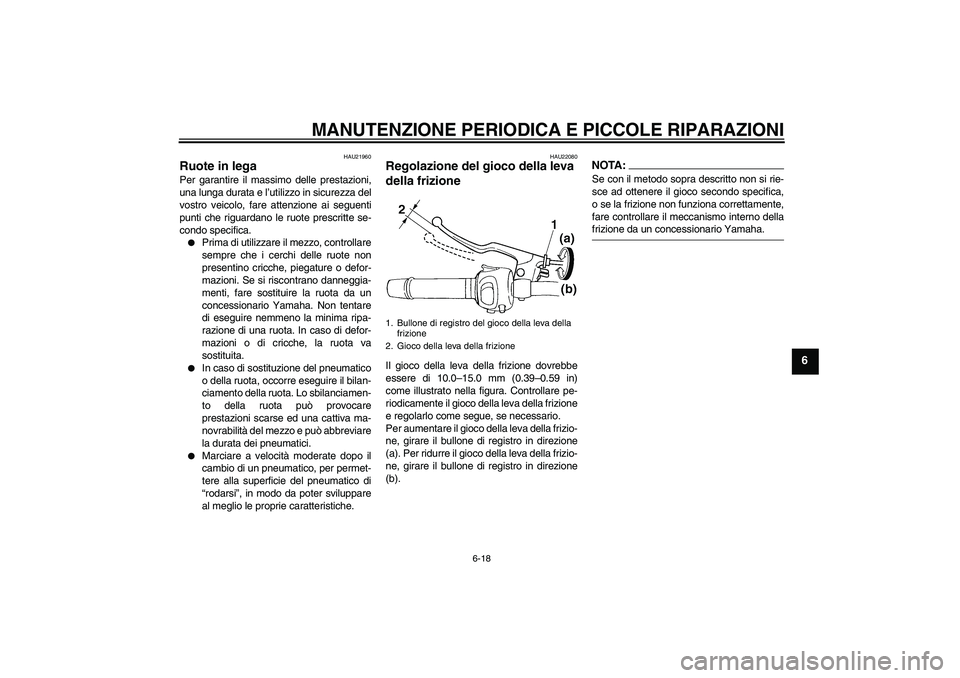

Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire nemmeno la minima ripa-
razione di una ruota. In caso di defor-
mazioni o di cricche, la ruota va
sostituita.
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22080
Regolazione del gioco della leva
della frizione Il gioco della leva della frizione dovrebbe
essere di 10.0–15.0 mm (0.39–0.59 in)
come illustrato nella figura. Controllare pe-
riodicamente il gioco della leva della frizione
e regolarlo come segue, se necessario.
Per aumentare il gioco della leva della frizio-
ne, girare il bullone di registro in direzione
(a). Per ridurre il gioco della leva della frizio-
ne, girare il bullone di registro in direzione
(b).
NOTA:Se con il metodo sopra descritto non si rie-
sce ad ottenere il gioco secondo specifica,
o se la frizione non funziona correttamente,
fare controllare il meccanismo interno dellafrizione da un concessionario Yamaha.
1. Bullone di registro del gioco della leva della
frizione
2. Gioco della leva della frizione
5VXH1.book Page 18 Thursday, February 12, 2004 9:35 AM
Page 58 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
HAU22250

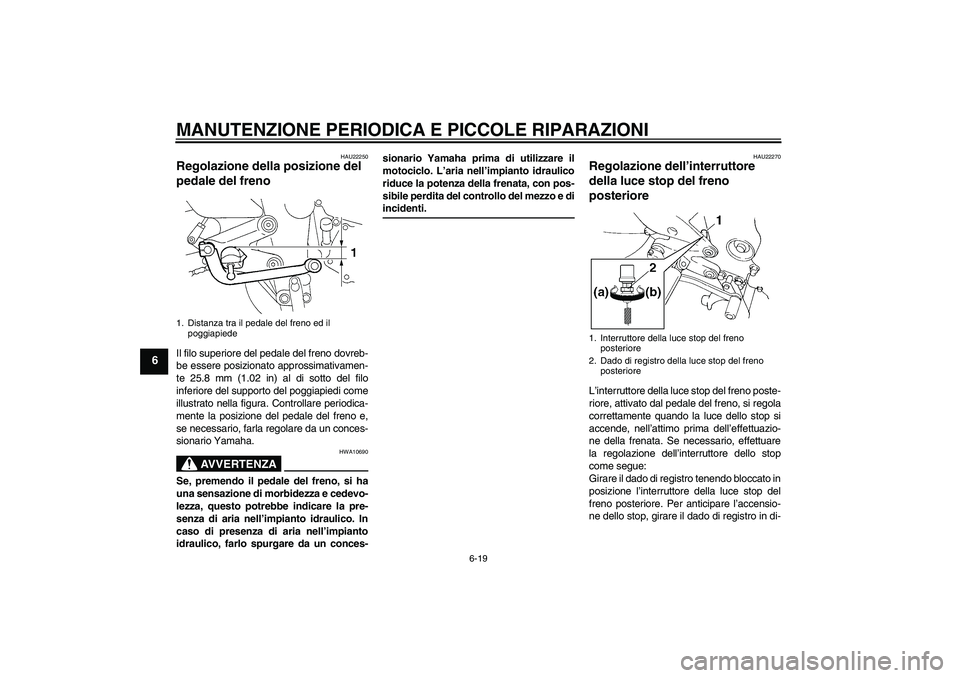

Regolazione della posizione del
pedale del freno Il filo superiore del pedale del freno dovreb-
be essere posizionato approssimativamen-
te 25.8 mm (1.02 in) al di sotto del filo
inferiore del supporto del poggiapiedi come
illustrato nella figura. Controllare periodica-
mente la posizione del pedale del freno e,
se necessario, farla regolare da un conces-
sionario Yamaha.
AVVERTENZA
HWA10690
Se, premendo il pedale del freno, si ha
una sensazione di morbidezza e cedevo-
lezza, questo potrebbe indicare la pre-
senza di aria nell’impianto idraulico. In
caso di presenza di aria nell’impianto
idraulico, farlo spurgare da un conces-sionario Yamaha prima di utilizzare il
motociclo. L’aria nell’impianto idraulico
riduce la potenza della frenata, con pos-
sibile perdita del controllo del mezzo e di
incidenti.
HAU22270
Regolazione dell’interruttore
della luce stop del freno
posteriore L’interruttore della luce stop del freno poste-
riore, attivato dal pedale del freno, si regola
correttamente quando la luce dello stop si
accende, nell’attimo prima dell’effettuazio-
ne della frenata. Se necessario, effettuare
la regolazione dell’interruttore dello stop
come segue:
Girare il dado di registro tenendo bloccato in
posizione l’interruttore della luce stop del
freno posteriore. Per anticipare l’accensio-
ne dello stop, girare il dado di registro in di-
1. Distanza tra il pedale del freno ed il
poggiapiede
1. Interruttore della luce stop del freno
posteriore
2. Dado di registro della luce stop del freno
posteriore
5VXH1.book Page 19 Thursday, February 12, 2004 9:35 AM
Page 59 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
rezione (a). Per ritardare l’accensione dello
stop, girare il dado di registro in direzione
(b).
HAU22390

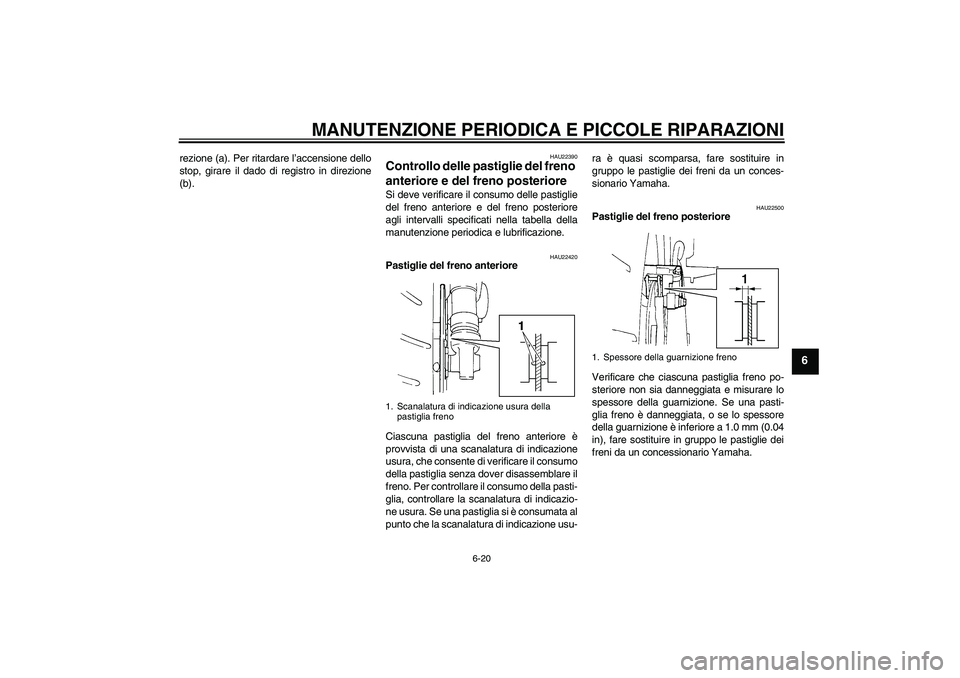

Controllo delle pastiglie del freno
anteriore e del freno posteriore Si deve verificare il consumo delle pastiglie
del freno anteriore e del freno posteriore
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU22420
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare il consumo
della pastiglia senza dover disassemblare il
freno. Per controllare il consumo della pasti-
glia, controllare la scanalatura di indicazio-
ne usura. Se una pastiglia si è consumata al
punto che la scanalatura di indicazione usu-ra è quasi scomparsa, fare sostituire in
gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.0 mm (0.04
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
1. Scanalatura di indicazione usura della
pastiglia freno
1. Spessore della guarnizione freno
5VXH1.book Page 20 Thursday, February 12, 2004 9:35 AM
Page 60 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
HAU22580

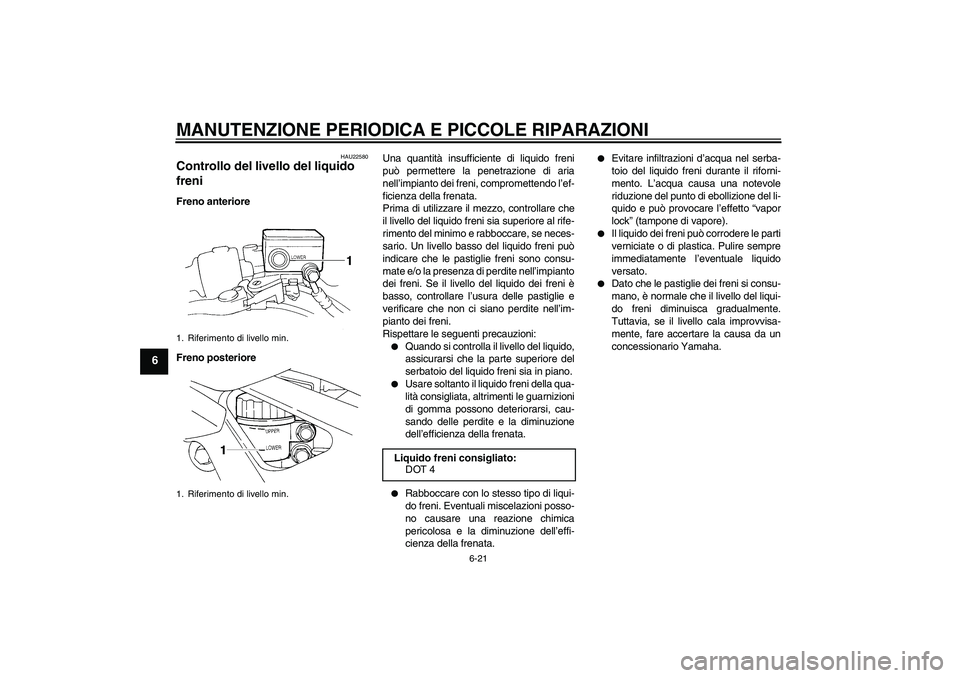

Controllo del livello del liquido
freni Freno anteriore
Freno posterioreUna quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono consu-
mate e/o la presenza di perdite nell’impianto
dei freni. Se il livello del liquido dei freni è
basso, controllare l’usura delle pastiglie e
verificare che non ci siano perdite nell’im-
pianto dei freni.
Rispettare le seguenti precauzioni:
Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.
Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevole
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).
Il liquido dei freni può corrodere le parti
verniciate o di plastica. Pulire sempre
immediatamente l’eventuale liquido
versato.
Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello min.
1. Riferimento di livello min.
Liquido freni consigliato:
DOT 4
5VXH1.book Page 21 Thursday, February 12, 2004 9:35 AM
