YAMAHA FZR 2010 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Λειτουργία υδροσκάφους
33
θα αρχίσει να κινείται προς τα εµπρός, µε την
ταχύτητα συρτής.
RJU31317Σύστηµα ταχείας αλλαγής ζυγοστάθµισης
(Q.S.T.S.)
Ο επιλογέας Q.S.T.S. είναι ενσωµατωµένος στην
αριστερή χειρολαβή τιµονιού και χρησιµοποιείται
για την αλλαγή της κατακόρυφης γωνίας του
ακροφυσίου πηδαλιουχίας, µέσω της οποίας
ρυθµίζεται η γωνία ζυγοστάθµισης του
υδροσκάφους.
Υπάρχουν 5 θέσεις: ουδέτερη θέση, 2 θέσεις
πλώρη-κάτω (a) και (b) και 2 θέσεις πλώρη-επάνω
(c) και (d).
Θέσεις πλώρη-κάτω (a) και (b)
Η πλώρη θα κατέβει, µε αποτέλεσµα να µειωθεί η
γωνία ζυγοστάθµισης.
Η κατακόρυφη µετακίνηση της πλώρης µειώνεται
και το υδροσκάφος φτάνει σε πλανάρισµα
ταχύτερα όταν επιταχύνει.Θέσεις πλώρη-επάνω (c) και (d)
Η πλώρη θα ανέβει, µε αποτέλεσµα να αυξηθεί η
γωνία ζυγοστάθµισης.
Η αντίσταση του νερού είναι µικρότερη και,
εποµένως, βελτιώνεται η επιτάχυνση σε ευθεία
πορεία.
ΣΗMΕΙΩΣΗ:
Τα χαρακτηριστικά απόδοσης του υδροσκάφους
αλλάζουν ανάλογα µε τη γωνία ζυγοστάθµισης
και σε συνάρτηση µε τις συνθήκες λειτουργίας.
Για να αλλάξετε τη γωνία ζυγοστάθµισης:
(1)Μειώστε την ταχύτητα περιστροφής του
κινητήρα σε λιγότερες από 3000
στροφές/λεπτό.
(2)Πιέστε το µοχλό ασφάλισης του επιλογέα
Q.S.T.S. και, στη συνέχεια, περιστρέψτε τον
επιλογέα Q.S.T.S. στην επιθυµητή θέση.
ΠΡΟΣΟΧΗ: Μην περιστρέφετε τον
επιλογέα Q.S.T.S. όταν ο κινητήρας του
υδροσκάφους λειτουργεί µε 3000
στροφές/λεπτό ή περισσότερες,
1Επιλογέας Q.S.T.S.
(c)
(d)(a)
(b)
(b)
(a) (d)
(c)
1(d)
(c)
(b)N
(a)
UF2R71R0.book Page 33 Thursday, July 16, 2009 12:19 PM

Λειτουργία υδροσκάφους
34
διαφορετικά µπορεί να προκληθεί ζηµιά
στο σύστηµα Q.S.T.S.
[RCJ00013]
(3)Απελευθερώστε το µοχλό ασφάλισης και
βεβαιωθείτε ότι ο επιλογέας Q.S.T.S. έχει
ασφαλίσει σταθερά στη σωστή θέση.
RJU40000
Καταστάσεις λειτουργίας του
υδροσκάφους
RJU37422Λειτουργία χαµηλών στροφών
Όταν ενεργοποιηθεί η λειτουργία χαµηλών
στροφών, η µέγιστη ταχύτητα του κινητήρα
(στροφές/λεπτό) περιορίζεται στο 70 % περίπου
της µέγιστης ταχύτητας κινητήρα στη στάνταρ
κατάσταση λειτουργίας.
Η λειτουργία χαµηλών στροφών µπορεί να
ενεργοποιηθεί και να απενεργοποιηθεί µόνο από
το τηλεχειριστήριο. (Βλ. σελίδα 25 για
πληροφορίες σχετικά µε το τηλεχειριστήριο.)
ΣΗMΕΙΩΣΗ:
Η λειτουργία χαµηλών στροφών µπορεί να
ενεργοποιηθεί µόνο εφόσον ο κινητήρας έχει
σβήσει µε το Σύστηµα Προστασίας της Yamaha
στη λειτουργία Ξεκλείδωµα.
Ενεργοποίηση και απενεργοποίηση της
λειτουργίας χαµηλών στροφών
Η ενεργοποίηση της λειτουργίας χαµηλών
στροφών επιβεβαιώνεται από τον αριθµό
ηχητικών σηµάτων, όταν χρησιµοποιείται το
τηλεχειριστήριο, και από την ενδεικτική λυχνία
“L-MODE” της µονάδας δύο αναλογικών
µετρητών. (Βλ. σελίδα 36 για πληροφορίες
σχετικά µε τη µονάδα δύο αναλογικών µετρητών.)
1Επιλογέας Q.S.T.S.
2Μοχλός ασφάλισης επιλογέα Q.S.T.S.
1Ποµπός τηλεχειρισµού
UF2R71R0.book Page 34 Thursday, July 16, 2009 12:19 PM

Λειτουργία υδροσκάφους
35
ΣΗMΕΙΩΣΗ:
Αν χρησιµοποιηθεί το τηλεχειριστήριο ενώ η
µονάδα δύο αναλογικών µετρητών βρίσκεται στην
κατάσταση αναµονής, η µονάδα εκτελεί την
αρχική λειτουργία και, στη συνέχεια, επιλέγεται η
ρύθµιση.
Για να ενεργοποιήσετε τη λειτουργία χαµηλών
στροφών:
Πατήστε το κουµπί “L-Mode” (ξεκλείδωµα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα. Αφού ο βοµβητής ηχήσει τρεις
φορές και η ενδεικτική λυχνία “UNLOCK”
αναβοσβήσει τρεις φορές και µετά ανάψει
σταθερά, η ενδεικτική λυχνία “L-MODE” ανάβει
και η λειτουργία χαµηλών στροφών
ενεργοποιείται.
ΣΗMΕΙΩΣΗ:
Αν η λειτουργία χαµηλών στροφών ενεργοποιηθεί
αµέσως µετά το σβήσιµο της οθόνης
πληροφοριών, η ενδεικτική λυχνία “L-MODE”
δεν θα ανάψει. Η ενδεικτική λυχνία “L-MODE”
θα ανάψει όταν πάρει µπροστά ο κινητήρας.Για να απενεργοποιήσετε τη λειτουργία χαµηλών
στροφών:
Πατήστε το κουµπί “L-Mode” (ξεκλείδωµα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα. Αφού ο βοµβητής ηχήσει δύο
φορές και η ενδεικτική λυχνία “UNLOCK”
αναβοσβήσει δύο φορές και µετά ανάψει σταθερά,
η ενδεικτική λυχνία “L-MODE” σβήνει και η
λειτουργία χαµηλών στροφών απενεργοποιείται.
Όταν απενεργοποιηθεί η λειτουργία χαµηλών
στροφών, το υδροσκάφος επιστρέφει στην
κανονική κατάσταση λειτουργίας.
Αριθµός
ηχητικών
σηµάτωνΚατάσταση
λειτουργίας χαµηλών
στροφώνΕνδεικτική
λυχνία “L-
MODE”
Ενεργοποιηµένη Ανάβει
Απενεργοποιηµένη Σβήνει
1Κουµπί “L-Mode” (λειτουργία κλειδώµατος)
(ξεκλείδωµα)
2Ενδεικτική λυχνία “L-MODE”
L-Mode1
2
UF2R71R0.book Page 35 Thursday, July 16, 2009 12:19 PM

Λειτουργία οργάνων
36
RJU37432
Μονάδα δύο αναλογικών µετρητών
Η µονάδα των δύο αναλογικών µετρητών
εµφανίζει διάφορες πληροφορίες του
υδροσκάφους.
Αρχική λειτουργία της µονάδας δύο
αναλογικών µετρητών
Όταν ενεργοποιηθεί η µονάδα δύο αναλογικών
µετρητών, το ταχύµετρο και το στροφόµετρο
εκτελούν µια σάρωση και όλα τα τµήµατα της
οθόνης και όλες οι ενδεικτικές λυχνίες ανάβουν.
Ύστερα από 2 δευτερόλεπτα, η ενδεικτική λυχνία
“WARNING” και οι προειδοποιητικές λυχνίες
στην οθόνη πληροφοριών σβήνουν και, στη
συνέχεια, η µονάδα αρχίζει να λειτουργεί
κανονικά.
ΣΗMΕΙΩΣΗ:
Η ενδεικτική λυχνία “UNLOCK” σβήνει όταν
πάρει µπροστά ο κινητήρας.
Κατάσταση αναµονής της µονάδας δύο
αναλογικών µετρητών
Αν η µονάδα δύο αναλογικών µετρητών δεν λάβει
κανένα σήµα λειτουργίας εντός 25 δευτερολέπτων
από το σβήσιµο του κινητήρα, η µονάδααπενεργοποιείται και µεταβαίνει σε κατάσταση
αναµονής. Όταν ο κινητήρας ξαναπάρει µπροστά,
οι ενδείξεις επανέρχονται στην κατάσταση που
βρίσκονταν πριν απενεργοποιηθεί η µονάδα και,
στη συνέχεια, η µονάδα αρχίζει να λειτουργεί
κανονικά.
RJU37441Ταχύµετρο
Το ταχύµετρο εµφανίζει την ταχύτητα του
υδροσκάφους σε σχέση µε το νερό.
Τα µικρά εξωτερικά ψηφία στο µετρητή
επισηµαίνουν την ταχύτητα του υδροσκάφους σε
χιλιόµετρα/ώρα “km/h” και τα µεγάλα εσωτερικά
ψηφία την ταχύτητα σε µίλια/ώρα “MPH”.
RJU37242Στροφόµετρο
Το στροφόµετρο δείχνει τις στροφές του
κινητήρα.
Τα εσωτερικά ψηφία στο µετρητή επισηµαίνουν
τις στροφές του κινητήρα × 1000 RPM
(στροφές/λεπτό).
1Τα χ ύµετρο
2Οθόνη πληροφοριών
3Στροφόµετρο
4Κουµπί “Hour Volt” (ώρα/Volt)
5Ενδεικτική λυχνία “UNLOCK” (ξεκλείδωµα)
6Ενδεικτική λυχνία “L-MODE”
7Ενδεικτική λυχνία “WARNING”
(προειδοποίηση)
123
7 6 5 4
UF2R71R0.book Page 36 Thursday, July 16, 2009 12:19 PM

Λειτουργία οργάνων
37
RJU35024Οθόνη πληροφοριών
Η οθόνη πληροφοριών δείχνει τις συνθήκες
λειτουργίας του υδροσκάφους.
RJU37264Μετρητής ωρών λειτουργίας/βολτόµετρο
Ο µετρητής ωρών λειτουργίας/βολτόµετρο
διαθέτει µια λειτουργία µέτρησης ωρών και µια
λειτουργία βολτόµετρου. Ο µετρητής αυτός
µπορεί να χρησιµοποιηθεί ως µετρητής ωρών
λειτουργίας ή ως βολτόµετρο.
ΣΗMΕΙΩΣΗ:
Ο µετρητής ωρών λειτουργίας επιλέχθηκε στο
εργοστάσιο της Yamaha.Μετρητής ωρών λειτουργίας
Ο µετρητής ωρών λειτουργίας δείχνει το συνολικό
αριθµό ωρών που λειτούργησε ο κινητήρας από
την αγορά του υδροσκάφους.
ΣΗMΕΙΩΣΗ:
Ο αριθµός των ωρών που έχουν παρέλθει δεν
χάνεται ακόµα κι αν αποσυνδεθούν οι πόλοι της
µπαταρίας.
Για να µεταβείτε από το βολτόµετρο στο µετρητή
ωρών λειτουργίας:
Πιέστε το κουµπί “Hour Volt” (ώρα/Volt) για
τουλάχιστον 1 δευτερόλεπτο. Η οθόνη µεταβαίνει
από το βολτόµετρο στο µετρητή ωρών
λειτουργίας.
Βολτόµετρο
Το βολτόµετρο εµφανίζει την τάση της µπαταρίας.
Όταν η τάση της µπαταρίας είναι κανονική, το
βολτόµετρο δείχνει περίπου 12 Volt.
Αν η τάση της µπαταρίας µειωθεί σηµαντικά,
εµφανίζεται “LO” στο βολτόµετρο. Αν η τάση της
µπαταρίας αυξηθεί σηµαντικά, εµφανίζεται “HI”.
Αν εµφανίζεται “LO” ή “HI”, επιστρέψτε αµέσως
στην ακτή και απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους.
Για να µεταβείτε από το µετρητή ωρών
λειτουργίας στο βολτόµετρο:
Πιέστε το κουµπί “Hour Volt” (ώρα/Volt) για
τουλάχιστον 1 δευτερόλεπτο. Η οθόνη µεταβαίνει
1∆είκτης στάθµης καυσίµου
2Ενδεικτική λυχνία καυσίµου
3Προειδοποιητική λυχνία υπερθέρµανσης
κινητήρα
4Προειδοποιητική λυχνία ελέγχου κινητήρα
5Προειδοποιητική λυχνία πίεσης λαδιού
6Μετρητής ωρών λειτουργίας/βολτόµετρο
1Μετρητής ωρών λειτουργίας/βολτόµετρο
12345
6
1
1Κουµπί “Hour Volt” (ώρα/Volt)
2Μετρητής ωρών λειτουργίας
1
2
UF2R71R0.book Page 37 Thursday, July 16, 2009 12:19 PM

Λειτουργία οργάνων
38
από το µετρητή ωρών λειτουργίας στο
βολτόµετρο.
RJU37271∆είκτης στάθµης καυσίµου
Ο δείκτης στάθµης καυσίµου δείχνει την
ποσότητα καυσίµου που αποµένει στο
ρεζερβουάρ καυσίµου. Η ποσότητα καυσίµου που
αποµένει στο ρεζερβουάρ εµφανίζεται µε τη
µορφή τεσσάρων τµηµάτων, που σβήνουν ένα-
ένα όσο µειώνεται η στάθµη καυσίµου.
ΣΗMΕΙΩΣΗ:
Η ακρίβεια του δείκτη στάθµης καυσίµου
εξαρτάται από τις συνθήκες λειτουργίας.
Χρησιµοποιήστε τη λειτουργία αυτή µόνο ως
βοήθηµα.
RJU37282Προειδοποίηση στάθµης καυσίµου
Αν το καύσιµο που έχει αποµείνει στο ρεζερβουάρ
καυσίµου πέσει στα 18 L (4.8 US gal, 4.0 Imp. gal)περίπου, η ενδεικτική λυχνία “WARNING”
(προειδοποίηση), η ενδεικτική λυχνία καυσίµου
και το κατώτατο τµήµα της στάθµης καυσίµου
αναβοσβήνει, ενώ ο βοµβητής ηχεί διακεκοµµένα.
Αν ενεργοποιηθεί η προειδοποίηση στάθµης
καυσίµου, γεµίστε ξανά το ρεζερβουάρ καυσίµου
το συντοµότερο δυνατό. (Βλ. σελίδα 48 για
πληροφορίες σχετικά µε το γέµισµα του
ρεζερβουάρ καυσίµου.)
Μετά την επαναπλήρωση του ρεζερβουάρ
καυσίµου, τα προειδοποιητικά σήµατα σταµατούν
όταν πάρει ξανά µπροστά ο κινητήρας.
ΣΗMΕΙΩΣΗ:
Πιέστε το κουµπί “Hour Volt” (ώρα/Volt) για να
σταµατήσει ο βοµβητής.
RJU37292Προειδοποίηση πίεσης λαδιού
Εάν η πίεση λαδιού µειωθεί σηµαντικά, η
ενδεικτική λυχνία “WARNING” (προειδοποίηση)
και η προειδοποιητική λυχνία πίεσης λαδιού
αναβοσβήνουν, ενώ ο βοµβητής ηχεί
1Κουµπί “Hour Volt” (ώρα/Volt)
2Βολτόµετρο
1∆είκτης στάθµης καυσίµου
1
2
1
UF2R71R0.book Page 38 Thursday, July 16, 2009 12:19 PM

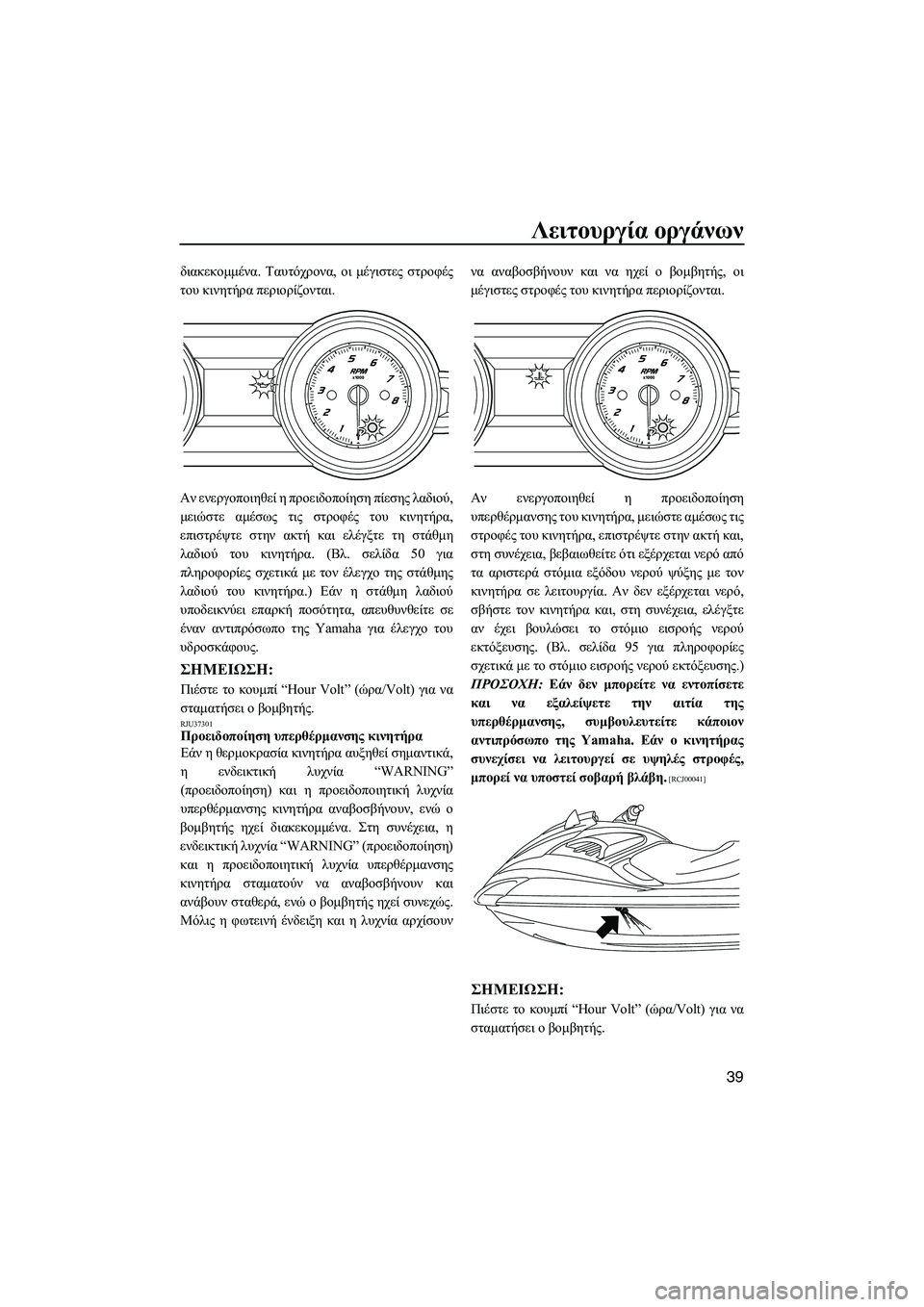

Λειτουργία οργάνων
39
διακεκοµµένα. Ταυτόχρονα, οι µέγιστες στροφές
του κινητήρα περιορίζονται.
Αν ενεργοποιηθεί η προειδοποίηση πίεσης λαδιού,
µειώστε αµέσως τις στροφές του κινητήρα,
επιστρέψτε στην ακτή και ελέγξτε τη στάθµη
λαδιού του κινητήρα. (Βλ. σελίδα 50 για
πληροφορίες σχετικά µε τον έλεγχο της στάθµης
λαδιού του κινητήρα.) Εάν η στάθµη λαδιού
υποδεικνύει επαρκή ποσότητα, απευθυνθείτε σε
έναν αντιπρόσωπο της Yamaha για έλεγχο του
υδροσκάφους.
ΣΗMΕΙΩΣΗ:
Πιέστε το κουµπί “Hour Volt” (ώρα/Volt) για να
σταµατήσει ο βοµβητής.
RJU37301Προειδοποίηση υπερθέρµανσης κινητήρα
Εάν η θερµοκρασία κινητήρα αυξηθεί σηµαντικά,
η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) και η προειδοποιητική λυχνία
υπερθέρµανσης κινητήρα αναβοσβήνουν, ενώ ο
βοµβητής ηχεί διακεκοµµένα. Στη συνέχεια, η
ενδεικτική λυχνία “WARNING” (προειδοποίηση)
και η προειδοποιητική λυχνία υπερθέρµανσης
κινητήρα σταµατούν να αναβοσβήνουν και
ανάβουν σταθερά, ενώ ο βοµβητής ηχεί συνεχώς.
Μόλις η φωτεινή ένδειξη και η λυχνία αρχίσουννα αναβοσβήνουν και να ηχεί ο βοµβητής, οι
µέγιστες στροφές του κινητήρα περιορίζονται.
Αν ενεργοποιηθεί η προειδοποίηση
υπερθέρµανσης του κινητήρα, µειώστε αµέσως τις
στροφές του κινητήρα, επιστρέψτε στην ακτή και,
στη συνέχεια, βεβαιωθείτε ότι εξέρχεται νερό από
τα αριστερά στόµια εξόδου νερού ψύξης µε τον
κινητήρα σε λειτουργία. Αν δεν εξέρχεται νερό,
σβήστε τον κινητήρα και, στη συνέχεια, ελέγξτε
αν έχει βουλώσει το στόµιο εισροής νερού
εκτόξευσης. (Βλ. σελίδα 95 για πληροφορίες
σχετικά µε το στόµιο εισροής νερού εκτόξευσης.)
ΠΡΟΣΟΧΗ: Εάν δεν µπορείτε να εντοπίσετε
και να εξαλείψετε την αιτία της
υπερθέρµανσης, συµβουλευτείτε κάποιον
αντιπρόσωπο της Yamaha. Εάν ο κινητήρας
συνεχίσει να λειτουργεί σε υψηλές στροφές,
µπορεί να υποστεί σοβαρή βλάβη.
[RCJ00041]
ΣΗMΕΙΩΣΗ:
Πιέστε το κουµπί “Hour Volt” (ώρα/Volt) για να
σταµατήσει ο βοµβητής.
UF2R71R0.book Page 39 Thursday, July 16, 2009 12:19 PM

Λειτουργία οργάνων
40
RJU37311Προειδοποίηση ελέγχου κινητήρα
Εάν εντοπιστεί δυσλειτουργία σε κάποιον
αισθητήρα ή βραχυκύκλωµα, η ενδεικτική λυχνία
“WARNING” (προειδοποίηση) και η
προειδοποιητική λυχνία ελέγχου κινητήρα
αναβοσβήνουν, ενώ ο βοµβητής ηχεί
διακεκοµµένα.
Αν ενεργοποιηθεί η προειδοποίηση ελέγχου
κινητήρα, µειώστε αµέσως τις στροφές του
κινητήρα, επιστρέψτε στην ακτή και ζητήστε από
έναν αντιπρόσωπο της Yamaha να ελέγξει τον
κινητήρα.
ΣΗMΕΙΩΣΗ:
Πιέστε το κουµπί “Hour Volt” (ώρα/Volt) για να
σταµατήσει ο βοµβητής.
UF2R71R0.book Page 40 Thursday, July 16, 2009 12:19 PM

Λειτουργία του εξοπλισµού
41
RJU40333
Εξοπλισµός RJU41410Καθίσµατα
Το µπροστινό και το πίσω κάθισµα είναι
αφαιρούµενα.
Αφαιρέστε τα καθίσµατα για να αποκτήσετε
πρόσβαση στο χώρο του κινητήρα και στην
υδατοστεγή σκευοθήκη.
Για να βγάλετε το πίσω κάθισµα:
(1)Τραβήξτε το κλείστρο του πίσω καθίσµατος
προς τα πάνω και µετά ανασηκώστε το πίσω
µέρος του καθίσµατος.
(2)Τραβήξτε το κάθισµα προς τα πίσω και
αφαιρέστε το.Για να τοποθετήσετε το πίσω κάθισµα:
(1)Βάλτε τις προεξοχές του µπροστινού µέρους
του καθίσµατος µέσα στις υποδοχές του
καταστρώµατος.
(2)Σπρώξτε το πίσω µέρος του καθίσµατος προς
τα κάτω για να ασφαλίσει σταθερά στη
σωστή θέση.
Για να βγάλετε το εµπρόσθιο κάθισµα:
(1)Βγάλτε το πίσω κάθισµα.
1Κλείστρο καθίσµατος
1
UF2R71R0.book Page 41 Thursday, July 16, 2009 12:19 PM

Λειτουργία του εξοπλισµού
42
(2)Τραβήξτε το κλείστρο του εµπρόσθιου
καθίσµατος προς τα πάνω και µετά
ανασηκώστε το πίσω µέρος του καθίσµατος.
(3)Τραβήξτε το κάθισµα προς τα πίσω και
αφαιρέστε το.
Για να τοποθετήσετε το εµπρόσθιο κάθισµα:
(1)Βάλτε τις προεξοχές του µπροστινού µέρους
του καθίσµατος µέσα στις υποδοχές του
καταστρώµατος.(2)Σπρώξτε το πίσω µέρος του καθίσµατος προς
τα κάτω για να ασφαλίσει σταθερά στη
σωστή θέση.
(3)Τοποθετήστε το πίσω κάθισµα σταθερά στην
αρχική του θέση.
RJU37381Χειρολαβή επανεπιβίβασης
Η χειρολαβή επανεπιβίβασης χρησιµοποιείται
κατά την επιβίβαση στο υδροσκάφος από το νερό.
RJU34863Σκαλοπάτι επανεπιβίβασης
Το σκαλοπάτι επανεπιβίβασης χρησιµοποιείται
για ευκολότερη επανεπιβίβαση στο υδροσκάφος
από το νερό.
Κατά την επιβίβαση στο υδροσκάφος, σπρώξτε
τέρµα κάτω το σκαλοπάτι επανεπιβίβασης. Το
σκαλοπάτι επιστρέφει αυτόµατα στην αρχική του
θέση όταν το αφήσετε. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ!
Μην χρησιµοποιείτε το σκαλοπάτι
επανεπιβίβασης για να ανασηκώσετε το
υδροσκάφος. Το σκαλοπάτι επανεπιβίβασης
1Κλείστρο καθίσµατος
1
1Χειρολαβή επανεπιβίβασης
1
UF2R71R0.book Page 42 Thursday, July 16, 2009 12:19 PM
