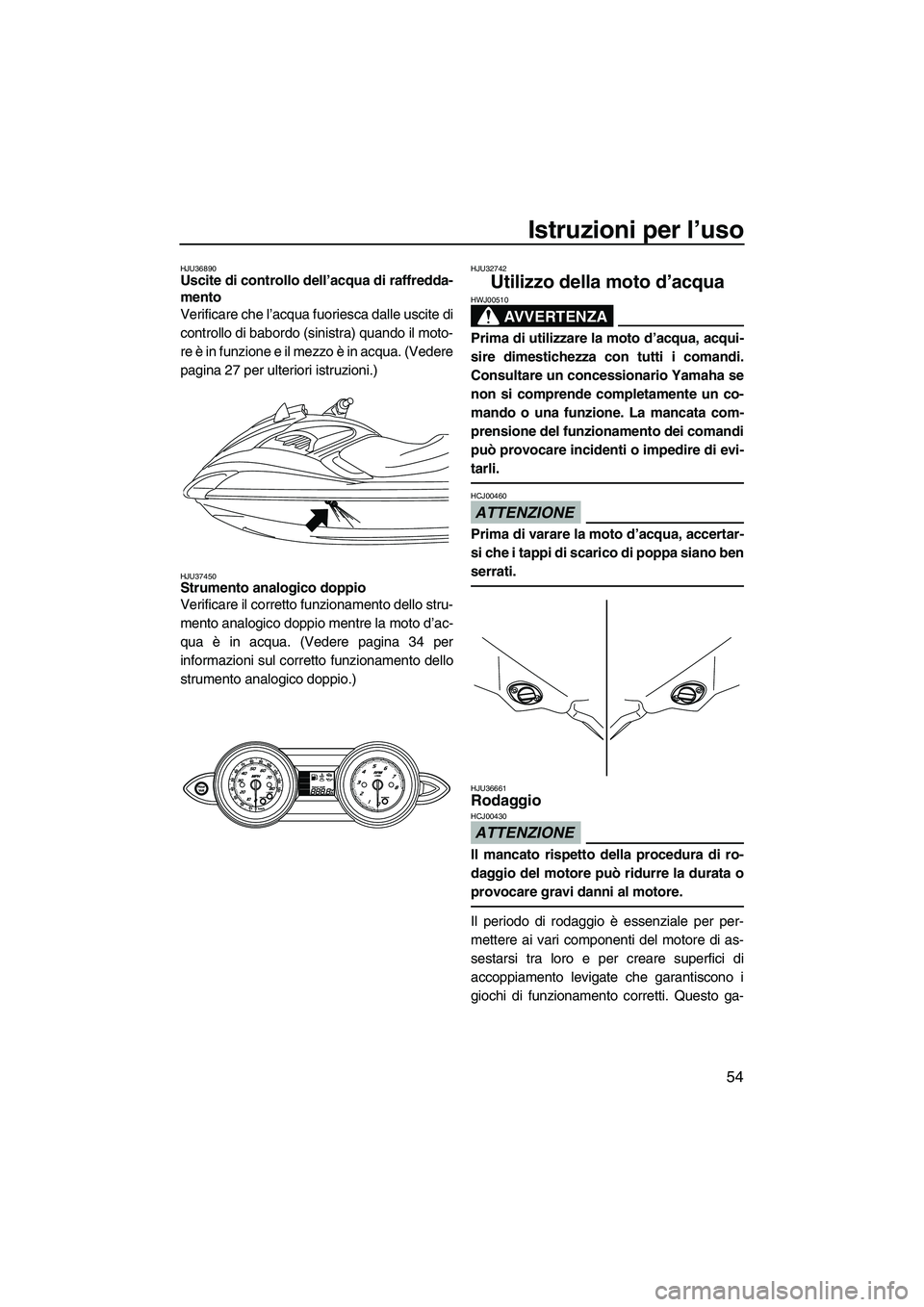

Istruzioni per l’uso
54
HJU36890Uscite di controllo dell’acqua di raffredda-
mento
Verificare che l’acqua fuoriesca dalle uscite di
controllo di babordo (sinistra) quando il moto-
re è in funzione e il mezzo è in acqua. (Vedere
pagina 27 per ulteriori istruzioni.)
HJU37450Strumento analogico doppio
Verificare il corretto funzionamento dello stru-
mento analogico doppio mentre la moto d’ac-
qua è in acqua. (Vedere pagina 34 per
informazioni sul corretto funzionamento dello
strumento analogico doppio.)
HJU32742
Utilizzo della moto d’acqua
AVVERTENZA
HWJ00510
Prima di utilizzare la moto d’acqua, acqui-
sire dimestichezza con tutti i comandi.
Consultare un concessionario Yamaha se
non si comprende completamente un co-
mando o una funzione. La mancata com-
prensione del funzionamento dei comandi
può provocare incidenti o impedire di evi-
tarli.
ATTENZIONE
HCJ00460
Prima di varare la moto d’acqua, accertar-
si che i tappi di scarico di poppa siano ben
serrati.
HJU36661Rodaggio
ATTENZIONE
HCJ00430
Il mancato rispetto della procedura di ro-
daggio del motore può ridurre la durata o
provocare gravi danni al motore.
Il periodo di rodaggio è essenziale per per-
mettere ai vari componenti del motore di as-
sestarsi tra loro e per creare superfici di
accoppiamento levigate che garantiscono i
giochi di funzionamento corretti. Questo ga-
UF2R70H0.book Page 54 Friday, November 7, 2008 12:00 PM

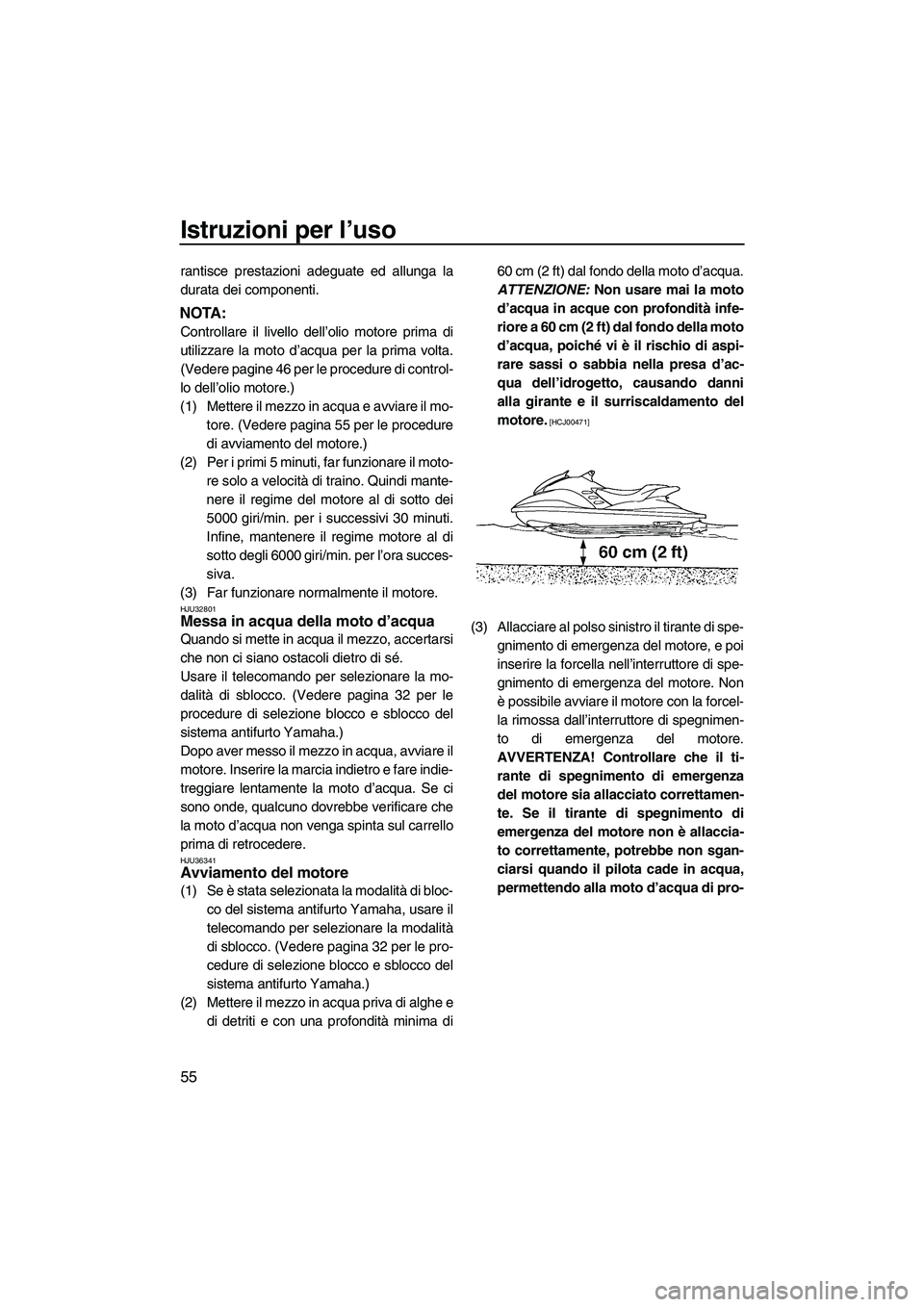

Istruzioni per l’uso
55
rantisce prestazioni adeguate ed allunga la
durata dei componenti.
NOTA:
Controllare il livello dell’olio motore prima di
utilizzare la moto d’acqua per la prima volta.
(Vedere pagine 46 per le procedure di control-
lo dell’olio motore.)
(1) Mettere il mezzo in acqua e avviare il mo-
tore. (Vedere pagina 55 per le procedure
di avviamento del motore.)
(2) Per i primi 5 minuti, far funzionare il moto-
re solo a velocità di traino. Quindi mante-
nere il regime del motore al di sotto dei
5000 giri/min. per i successivi 30 minuti.
Infine, mantenere il regime motore al di
sotto degli 6000 giri/min. per l’ora succes-
siva.
(3) Far funzionare normalmente il motore.
HJU32801Messa in acqua della moto d’acqua
Quando si mette in acqua il mezzo, accertarsi
che non ci siano ostacoli dietro di sé.
Usare il telecomando per selezionare la mo-
dalità di sblocco. (Vedere pagina 32 per le
procedure di selezione blocco e sblocco del
sistema antifurto Yamaha.)
Dopo aver messo il mezzo in acqua, avviare il
motore. Inserire la marcia indietro e fare indie-
treggiare lentamente la moto d’acqua. Se ci
sono onde, qualcuno dovrebbe verificare che
la moto d’acqua non venga spinta sul carrello
prima di retrocedere.
HJU36341Avviamento del motore
(1) Se è stata selezionata la modalità di bloc-
co del sistema antifurto Yamaha, usare il
telecomando per selezionare la modalità
di sblocco. (Vedere pagina 32 per le pro-
cedure di selezione blocco e sblocco del
sistema antifurto Yamaha.)
(2) Mettere il mezzo in acqua priva di alghe e
di detriti e con una profondità minima di60 cm (2 ft) dal fondo della moto d’acqua.
ATTENZIONE: Non usare mai la moto
d’acqua in acque con profondità infe-
riore a 60 cm (2 ft) dal fondo della moto
d’acqua, poiché vi è il rischio di aspi-
rare sassi o sabbia nella presa d’ac-
qua dell’idrogetto, causando danni
alla girante e il surriscaldamento del
motore.
[HCJ00471]
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento di emergenza del motore. Non
è possibile avviare il motore con la forcel-
la rimossa dall’interruttore di spegnimen-
to di emergenza del motore.
AVVERTENZA! Controllare che il ti-
rante di spegnimento di emergenza
del motore sia allacciato correttamen-
te. Se il tirante di spegnimento di
emergenza del motore non è allaccia-
to correttamente, potrebbe non sgan-
ciarsi quando il pilota cade in acqua,
permettendo alla moto d’acqua di pro-
UF2R70H0.book Page 55 Friday, November 7, 2008 12:00 PM

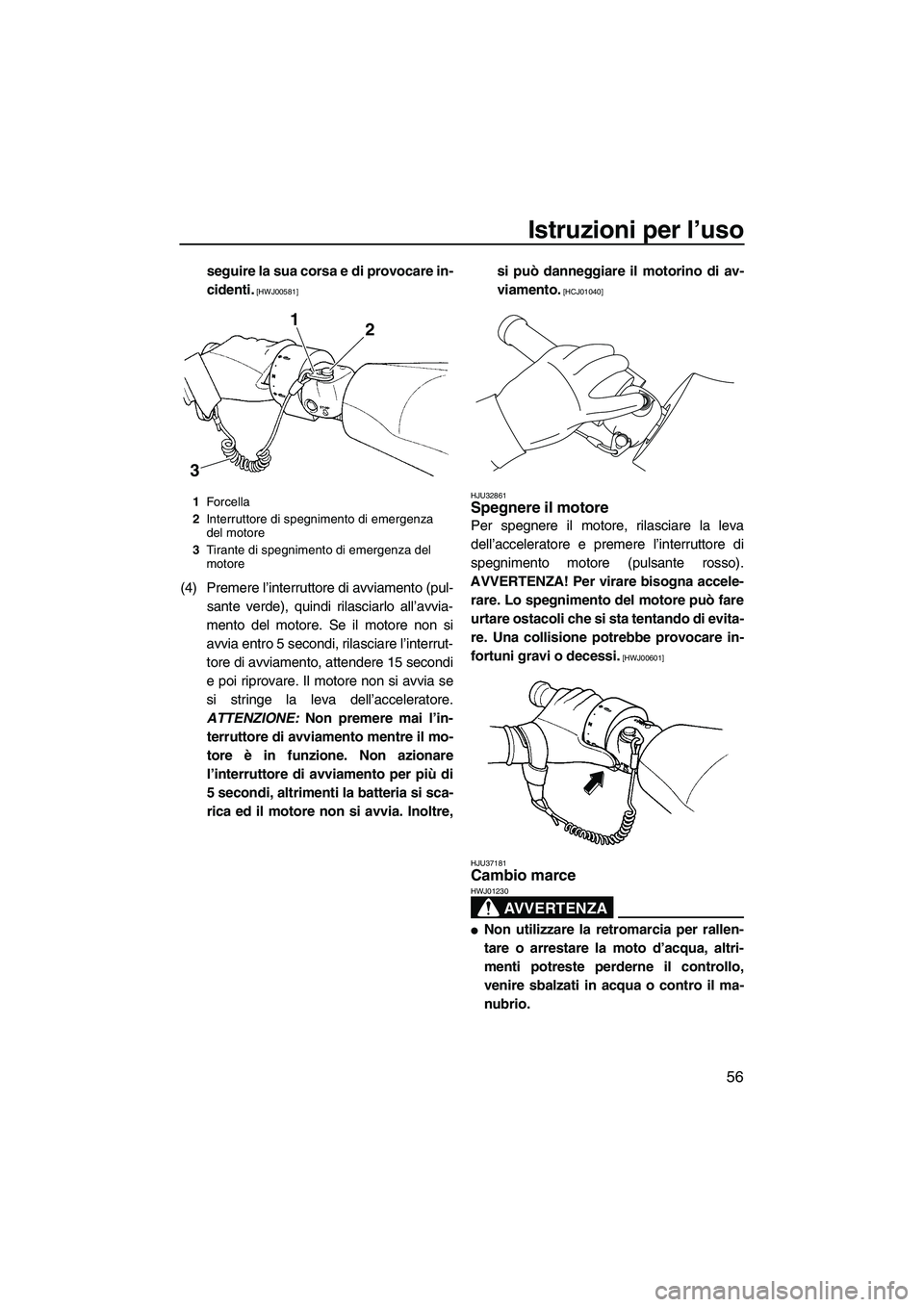

Istruzioni per l’uso
56
seguire la sua corsa e di provocare in-
cidenti.
[HWJ00581]
(4) Premere l’interruttore di avviamento (pul-
sante verde), quindi rilasciarlo all’avvia-
mento del motore. Se il motore non si
avvia entro 5 secondi, rilasciare l’interrut-
tore di avviamento, attendere 15 secondi
e poi riprovare. Il motore non si avvia se
si stringe la leva dell’acceleratore.
ATTENZIONE: Non premere mai l’in-
terruttore di avviamento mentre il mo-
tore è in funzione. Non azionare
l’interruttore di avviamento per più di
5 secondi, altrimenti la batteria si sca-
rica ed il motore non si avvia. Inoltre,si può danneggiare il motorino di av-
viamento.
[HCJ01040]
HJU32861
Spegnere il motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
spegnimento motore (pulsante rosso).
AVVERTENZA! Per virare bisogna accele-
rare. Lo spegnimento del motore può fare
urtare ostacoli che si sta tentando di evita-
re. Una collisione potrebbe provocare in-
fortuni gravi o decessi.
[HWJ00601]
HJU37181
Cambio marce
AVVERTENZA
HWJ01230

Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altri-
menti potreste perderne il controllo,
venire sbalzati in acqua o contro il ma-
nubrio.
1Forcella
2Interruttore di spegnimento di emergenza
del motore
3Tirante di spegnimento di emergenza del
motore
31
2
UF2R70H0.book Page 56 Friday, November 7, 2008 12:00 PM

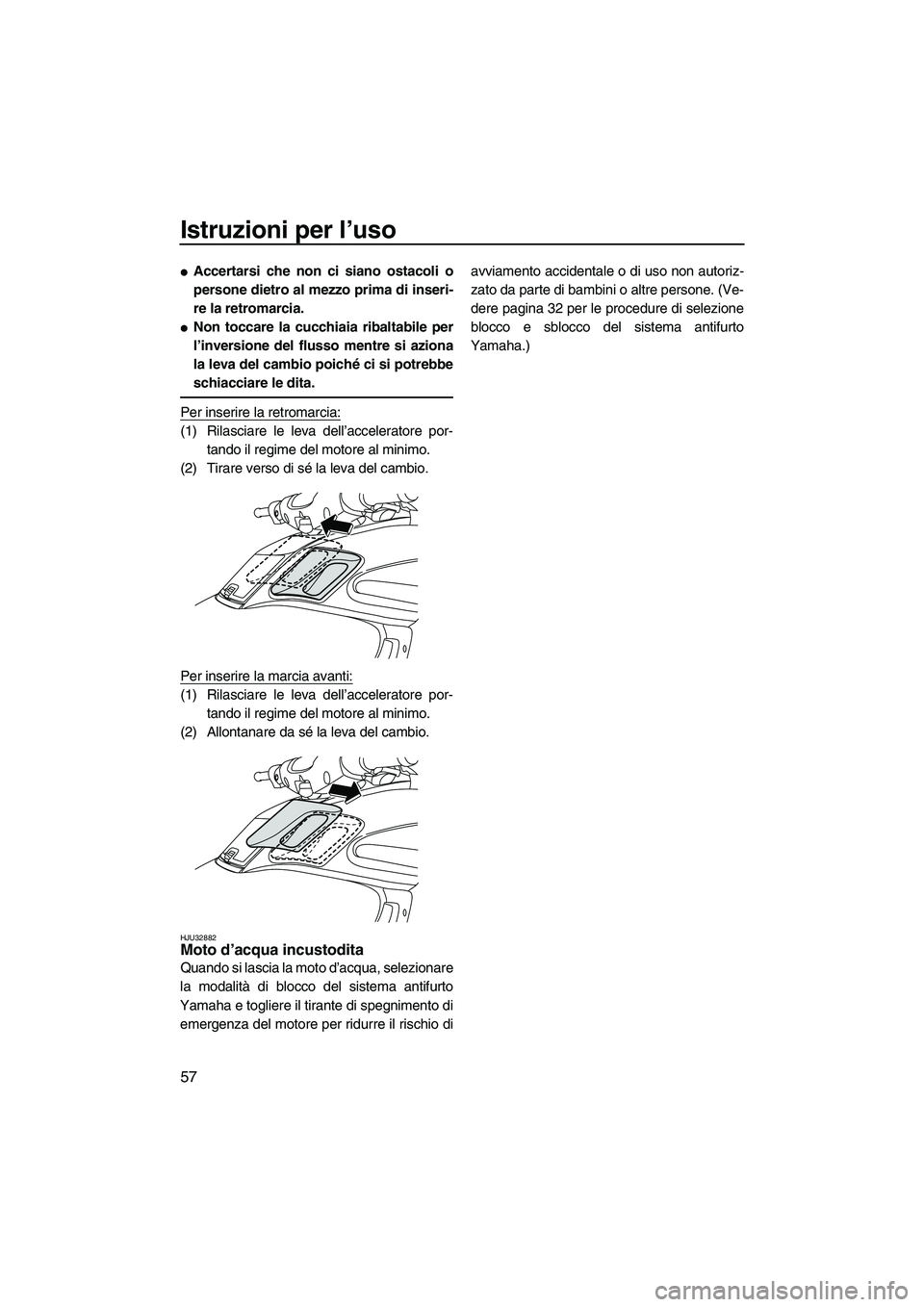

Istruzioni per l’uso
57

Accertarsi che non ci siano ostacoli o
persone dietro al mezzo prima di inseri-
re la retromarcia.

Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona
la leva del cambio poiché ci si potrebbe
schiacciare le dita.
Per inserire la retromarcia:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Tirare verso di sé la leva del cambio.
Per inserire la marcia avanti:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Allontanare da sé la leva del cambio.
HJU32882Moto d’acqua incustodita
Quando si lascia la moto d’acqua, selezionare
la modalità di blocco del sistema antifurto
Yamaha e togliere il tirante di spegnimento di
emergenza del motore per ridurre il rischio diavviamento accidentale o di uso non autoriz-
zato da parte di bambini o altre persone. (Ve-
dere pagina 32 per le procedure di selezione
blocco e sblocco del sistema antifurto
Yamaha.)
UF2R70H0.book Page 57 Friday, November 7, 2008 12:00 PM

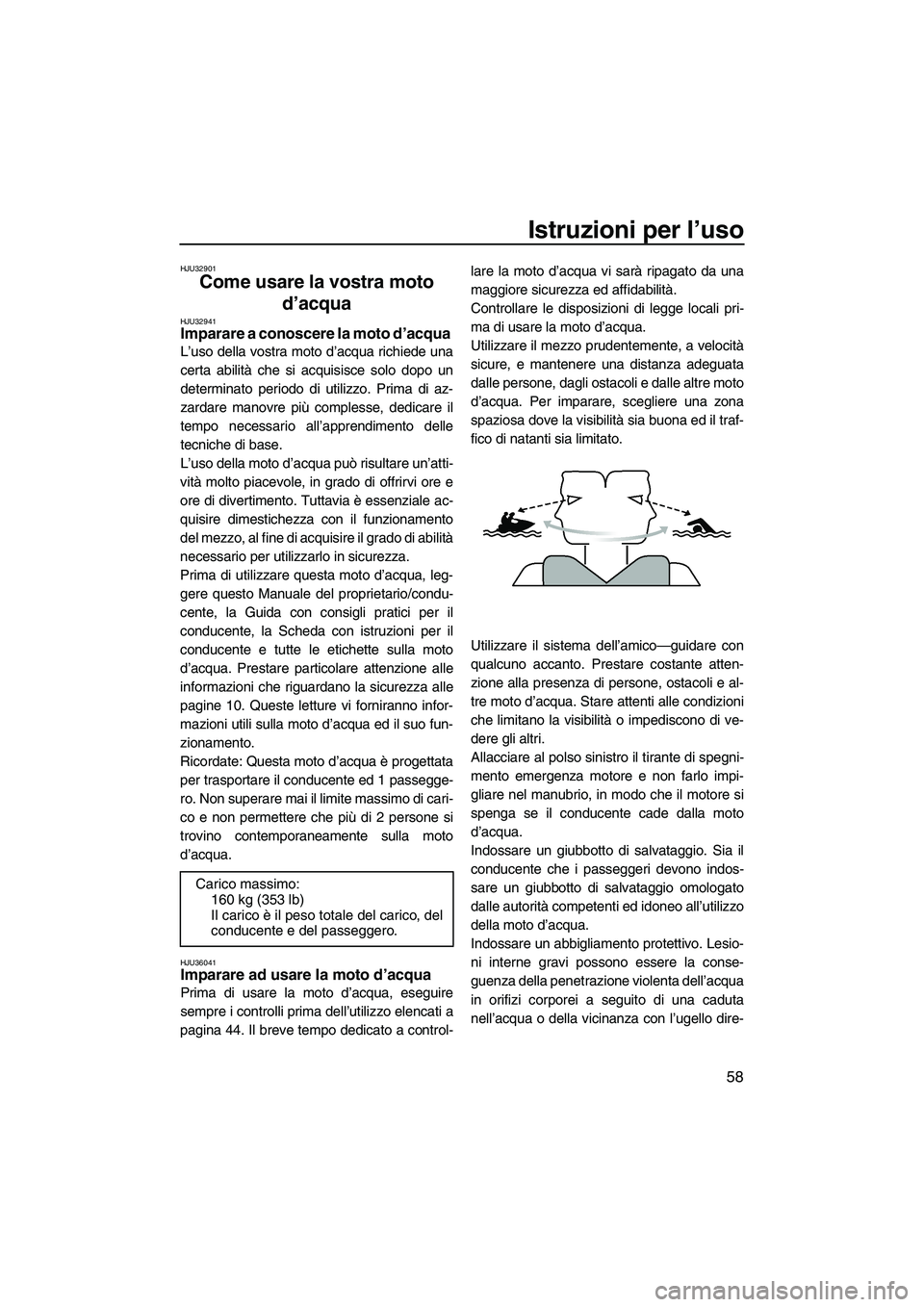

Istruzioni per l’uso
58
HJU32901
Come usare la vostra moto
d’acqua
HJU32941Imparare a conoscere la moto d’acqua
L’uso della vostra moto d’acqua richiede una
certa abilità che si acquisisce solo dopo un
determinato periodo di utilizzo. Prima di az-
zardare manovre più complesse, dedicare il
tempo necessario all’apprendimento delle
tecniche di base.
L’uso della moto d’acqua può risultare un’atti-
vità molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale ac-
quisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abilità
necessario per utilizzarlo in sicurezza.
Prima di utilizzare questa moto d’acqua, leg-
gere questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Prestare particolare attenzione alle
informazioni che riguardano la sicurezza alle
pagine 10. Queste letture vi forniranno infor-
mazioni utili sulla moto d’acqua ed il suo fun-
zionamento.
Ricordate: Questa moto d’acqua è progettata
per trasportare il conducente ed 1 passegge-
ro. Non superare mai il limite massimo di cari-
co e non permettere che più di 2 persone si
trovino contemporaneamente sulla moto
d’acqua.
HJU36041Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 44. Il breve tempo dedicato a control-lare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare le disposizioni di legge locali pri-
ma di usare la moto d’acqua.
Utilizzare il mezzo prudentemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traf-
fico di natanti sia limitato.
Utilizzare il sistema dell’amico—guidare con
qualcuno accanto. Prestare costante atten-
zione alla presenza di persone, ostacoli e al-
tre moto d’acqua. Stare attenti alle condizioni
che limitano la visibilità o impediscono di ve-
dere gli altri.
Allacciare al polso sinistro il tirante di spegni-
mento emergenza motore e non farlo impi-
gliare nel manubrio, in modo che il motore si
spenga se il conducente cade dalla moto
d’acqua.
Indossare un giubbotto di salvataggio. Sia il
conducente che i passeggeri devono indos-
sare un giubbotto di salvataggio omologato
dalle autorità competenti ed idoneo all’utilizzo
della moto d’acqua.
Indossare un abbigliamento protettivo. Lesio-
ni interne gravi possono essere la conse-
guenza della penetrazione violenta dell’acqua
in orifizi corporei a seguito di una caduta
nell’acqua o della vicinanza con l’ugello dire- Carico massimo:
160 kg (353 lb)
Il carico è il peso totale del carico, del
conducente e del passeggero.
UF2R70H0.book Page 58 Friday, November 7, 2008 12:00 PM

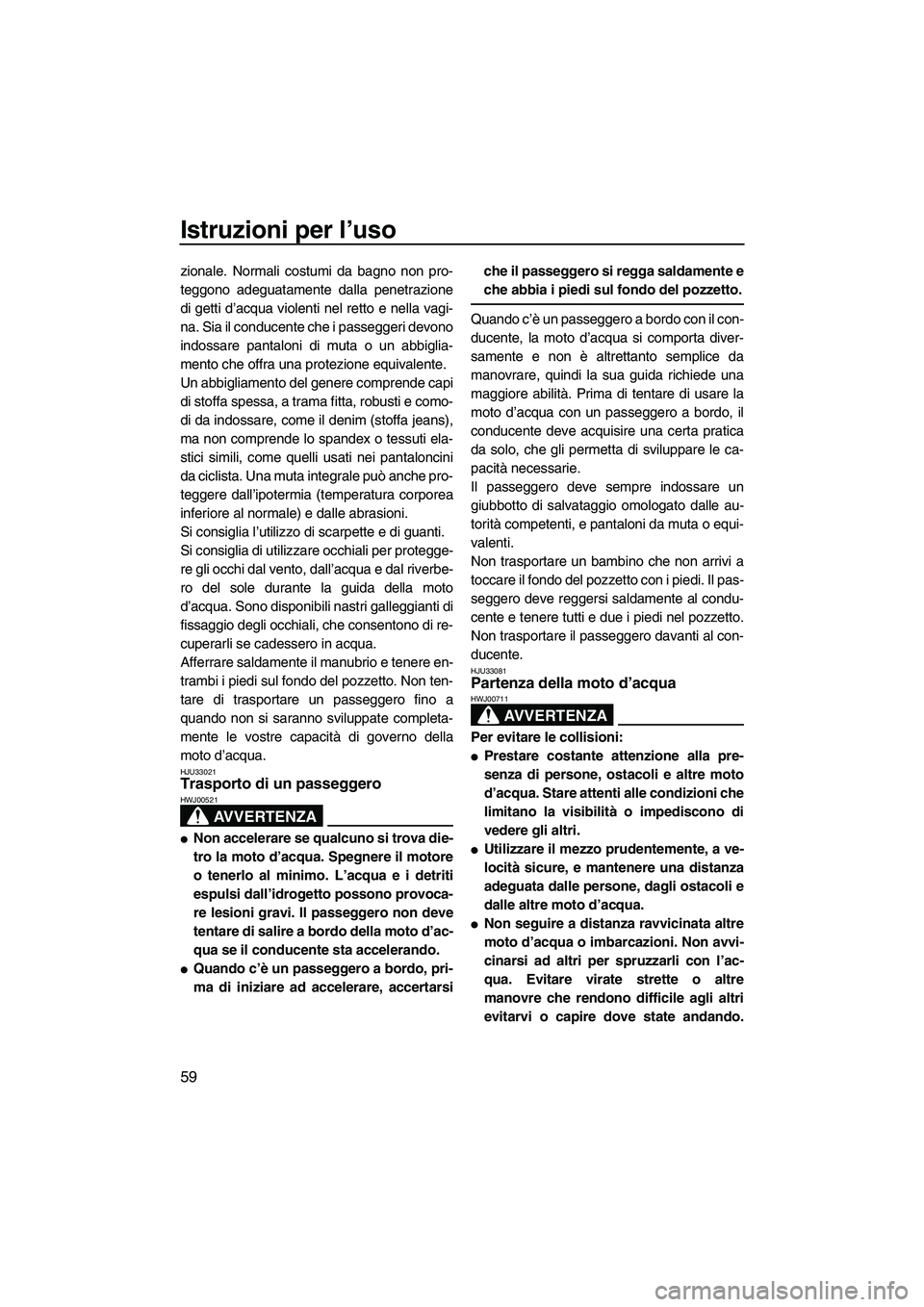

Istruzioni per l’uso
59
zionale. Normali costumi da bagno non pro-
teggono adeguatamente dalla penetrazione
di getti d’acqua violenti nel retto e nella vagi-
na. Sia il conducente che i passeggeri devono
indossare pantaloni di muta o un abbiglia-
mento che offra una protezione equivalente.
Un abbigliamento del genere comprende capi
di stoffa spessa, a trama fitta, robusti e como-
di da indossare, come il denim (stoffa jeans),
ma non comprende lo spandex o tessuti ela-
stici simili, come quelli usati nei pantaloncini
da ciclista. Una muta integrale può anche pro-
teggere dall’ipotermia (temperatura corporea
inferiore al normale) e dalle abrasioni.
Si consiglia l’utilizzo di scarpette e di guanti.
Si consiglia di utilizzare occhiali per protegge-
re gli occhi dal vento, dall’acqua e dal riverbe-
ro del sole durante la guida della moto
d’acqua. Sono disponibili nastri galleggianti di
fissaggio degli occhiali, che consentono di re-
cuperarli se cadessero in acqua.
Afferrare saldamente il manubrio e tenere en-
trambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare un passeggero fino a
quando non si saranno sviluppate completa-
mente le vostre capacità di governo della
moto d’acqua.
HJU33021Trasporto di un passeggero
AVVERTENZA
HWJ00521

Non accelerare se qualcuno si trova die-
tro la moto d’acqua. Spegnere il motore
o tenerlo al minimo. L’acqua e i detriti
espulsi dall’idrogetto possono provoca-
re lesioni gravi. Il passeggero non deve
tentare di salire a bordo della moto d’ac-
qua se il conducente sta accelerando.

Quando c’è un passeggero a bordo, pri-
ma di iniziare ad accelerare, accertarsiche il passeggero si regga saldamente e
che abbia i piedi sul fondo del pozzetto.
Quando c’è un passeggero a bordo con il con-
ducente, la moto d’acqua si comporta diver-
samente e non è altrettanto semplice da
manovrare, quindi la sua guida richiede una
maggiore abilità. Prima di tentare di usare la
moto d’acqua con un passeggero a bordo, il
conducente deve acquisire una certa pratica
da solo, che gli permetta di sviluppare le ca-
pacità necessarie.
Il passeggero deve sempre indossare un
giubbotto di salvataggio omologato dalle au-
torità competenti, e pantaloni da muta o equi-
valenti.
Non trasportare un bambino che non arrivi a
toccare il fondo del pozzetto con i piedi. Il pas-
seggero deve reggersi saldamente al condu-
cente e tenere tutti e due i piedi nel pozzetto.
Non trasportare il passeggero davanti al con-
ducente.
HJU33081Partenza della moto d’acqua
AVVERTENZA
HWJ00711
Per evitare le collisioni:

Prestare costante attenzione alla pre-
senza di persone, ostacoli e altre moto
d’acqua. Stare attenti alle condizioni che
limitano la visibilità o impediscono di
vedere gli altri.

Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua.

Non seguire a distanza ravvicinata altre
moto d’acqua o imbarcazioni. Non avvi-
cinarsi ad altri per spruzzarli con l’ac-
qua. Evitare virate strette o altre
manovre che rendono difficile agli altri
evitarvi o capire dove state andando.
UF2R70H0.book Page 59 Friday, November 7, 2008 12:00 PM

Istruzioni per l’uso

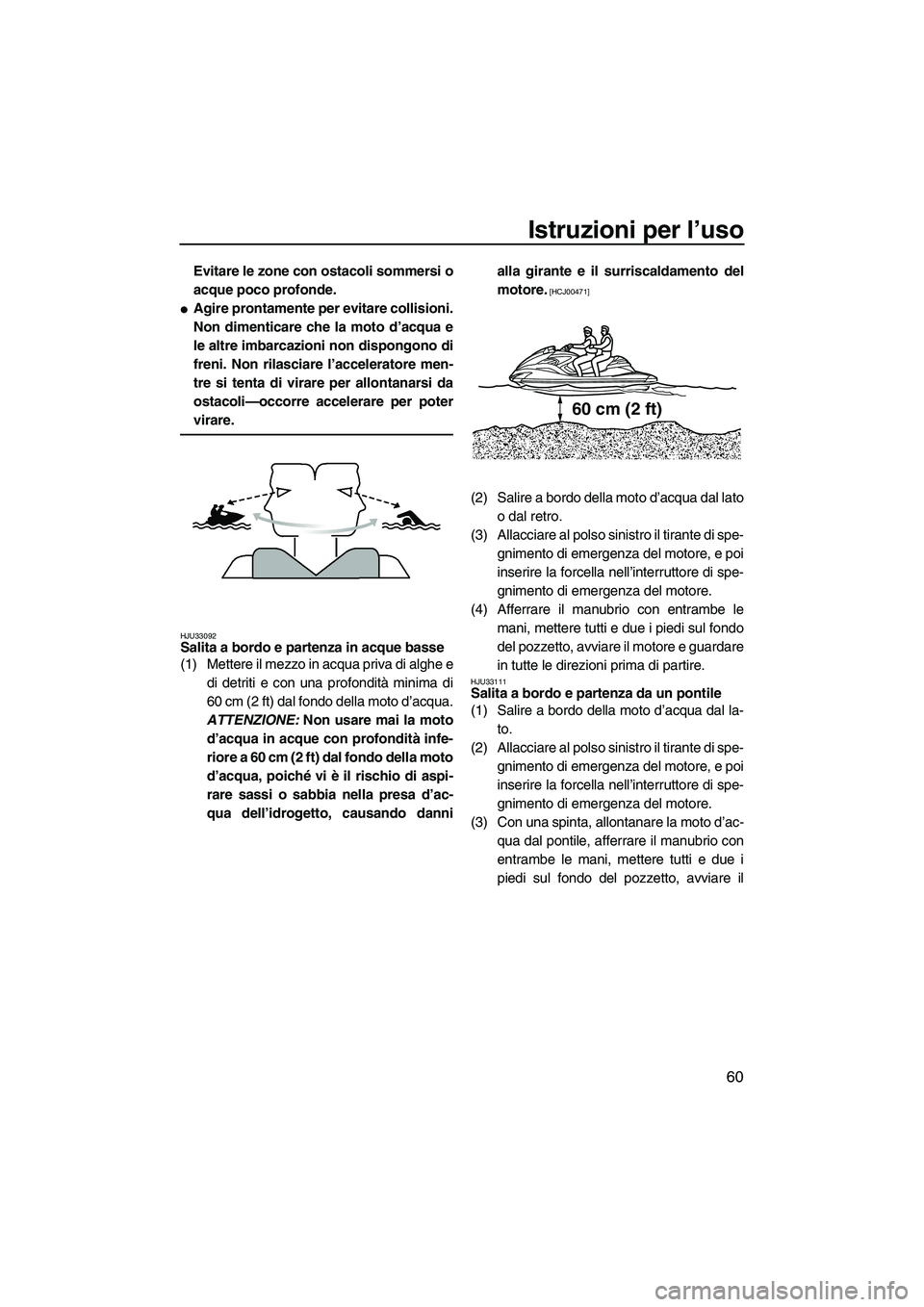

60
Evitare le zone con ostacoli sommersi o
acque poco profonde.

Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni. Non rilasciare l’acceleratore men-
tre si tenta di virare per allontanarsi da
ostacoli—occorre accelerare per poter
virare.
HJU33092Salita a bordo e partenza in acque basse
(1) Mettere il mezzo in acqua priva di alghe e
di detriti e con una profondità minima di
60 cm (2 ft) dal fondo della moto d’acqua.
ATTENZIONE: Non usare mai la moto
d’acqua in acque con profondità infe-
riore a 60 cm (2 ft) dal fondo della moto
d’acqua, poiché vi è il rischio di aspi-
rare sassi o sabbia nella presa d’ac-
qua dell’idrogetto, causando dannialla girante e il surriscaldamento del
motore.
[HCJ00471]
(2) Salire a bordo della moto d’acqua dal lato
o dal retro.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento di emergenza del motore.
(4) Afferrare il manubrio con entrambe le
mani, mettere tutti e due i piedi sul fondo
del pozzetto, avviare il motore e guardare
in tutte le direzioni prima di partire.
HJU33111Salita a bordo e partenza da un pontile
(1) Salire a bordo della moto d’acqua dal la-
to.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento di emergenza del motore.
(3) Con una spinta, allontanare la moto d’ac-
qua dal pontile, afferrare il manubrio con
entrambe le mani, mettere tutti e due i
piedi sul fondo del pozzetto, avviare il
60 cm (2 ft)
UF2R70H0.book Page 60 Friday, November 7, 2008 12:00 PM

Istruzioni per l’uso

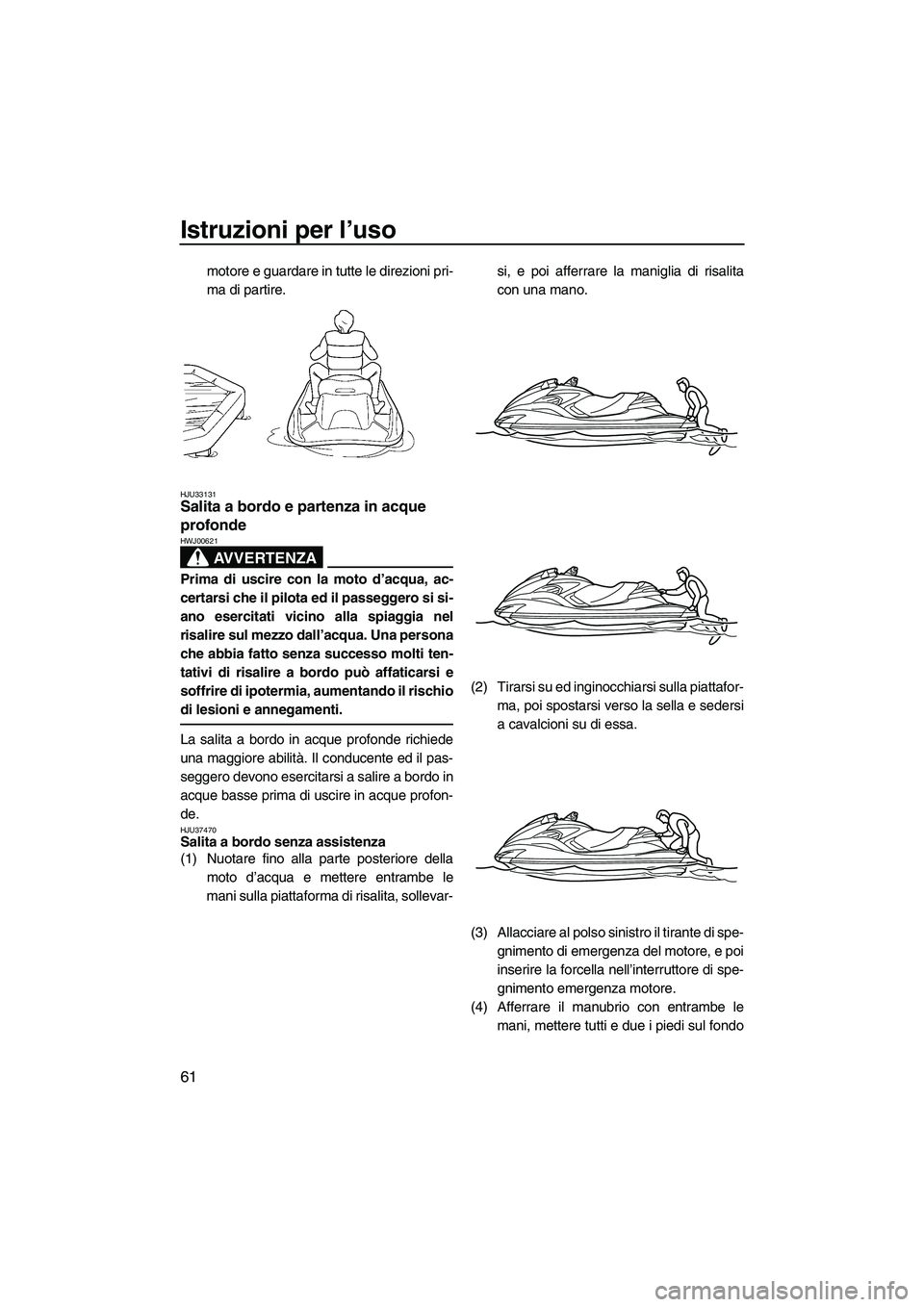

61
motore e guardare in tutte le direzioni pri-
ma di partire.
HJU33131Salita a bordo e partenza in acque
profonde
AVVERTENZA
HWJ00621
Prima di uscire con la moto d’acqua, ac-
certarsi che il pilota ed il passeggero si si-
ano esercitati vicino alla spiaggia nel
risalire sul mezzo dall’acqua. Una persona
che abbia fatto senza successo molti ten-
tativi di risalire a bordo può affaticarsi e
soffrire di ipotermia, aumentando il rischio
di lesioni e annegamenti.
La salita a bordo in acque profonde richiede
una maggiore abilità. Il conducente ed il pas-
seggero devono esercitarsi a salire a bordo in
acque basse prima di uscire in acque profon-
de.
HJU37470Salita a bordo senza assistenza
(1) Nuotare fino alla parte posteriore della
moto d’acqua e mettere entrambe le
mani sulla piattaforma di risalita, sollevar-si, e poi afferrare la maniglia di risalita
con una mano.
(2) Tirarsi su ed inginocchiarsi sulla piattafor-
ma, poi spostarsi verso la sella e sedersi
a cavalcioni su di essa.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(4) Afferrare il manubrio con entrambe le
mani, mettere tutti e due i piedi sul fondo
UF2R70H0.book Page 61 Friday, November 7, 2008 12:00 PM

Istruzioni per l’uso

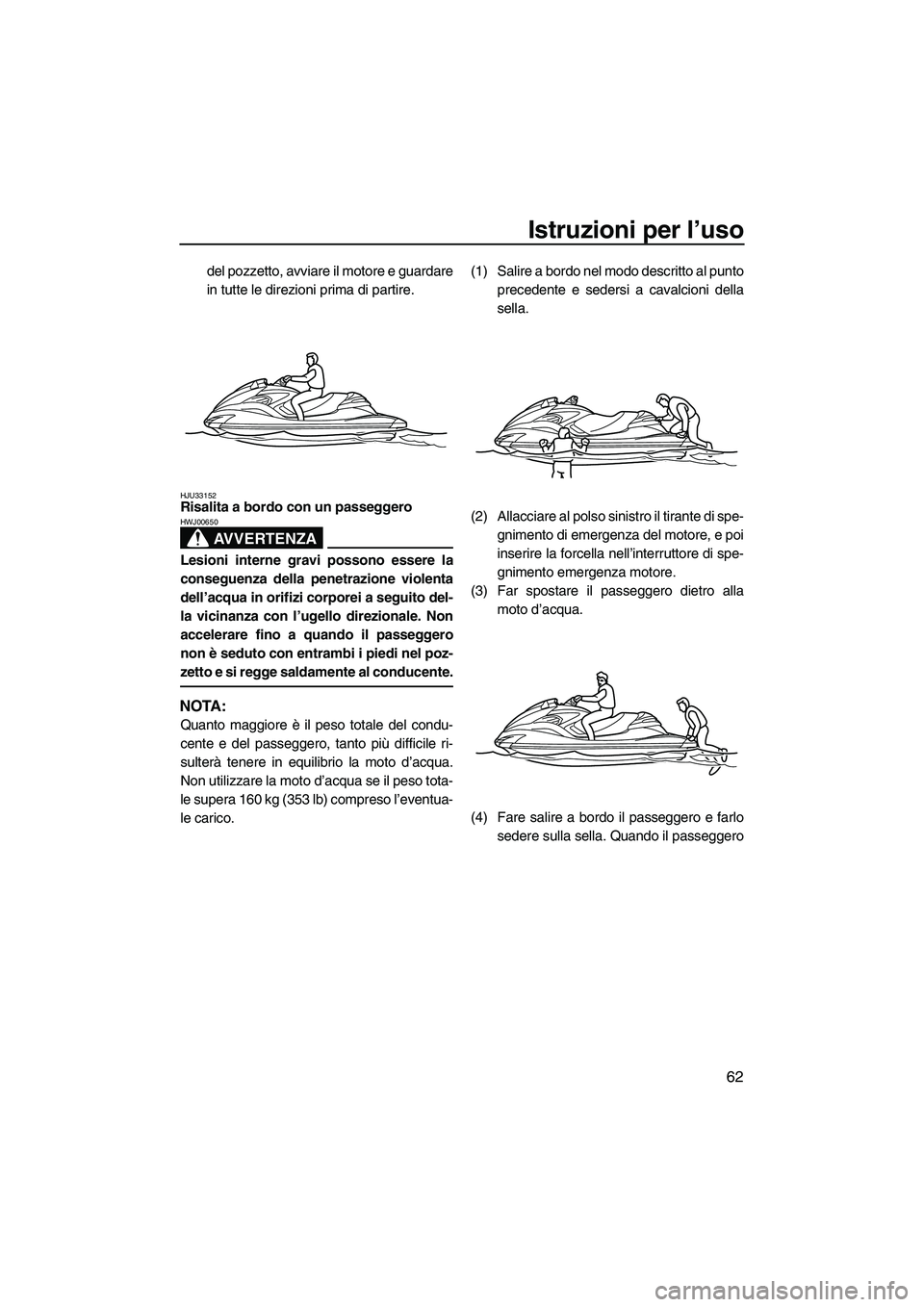

62
del pozzetto, avviare il motore e guardare
in tutte le direzioni prima di partire.
HJU33152Risalita a bordo con un passeggero
AVVERTENZA
HWJ00650
Lesioni interne gravi possono essere la
conseguenza della penetrazione violenta
dell’acqua in orifizi corporei a seguito del-
la vicinanza con l’ugello direzionale. Non
accelerare fino a quando il passeggero
non è seduto con entrambi i piedi nel poz-
zetto e si regge saldamente al conducente.
NOTA:
Quanto maggiore è il peso totale del condu-
cente e del passeggero, tanto più difficile ri-
sulterà tenere in equilibrio la moto d’acqua.
Non utilizzare la moto d’acqua se il peso tota-
le supera 160 kg (353 lb) compreso l’eventua-
le carico.(1) Salire a bordo nel modo descritto al punto
precedente e sedersi a cavalcioni della
sella.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(3) Far spostare il passeggero dietro alla
moto d’acqua.
(4) Fare salire a bordo il passeggero e farlo
sedere sulla sella. Quando il passeggero
UF2R70H0.book Page 62 Friday, November 7, 2008 12:00 PM

Istruzioni per l’uso

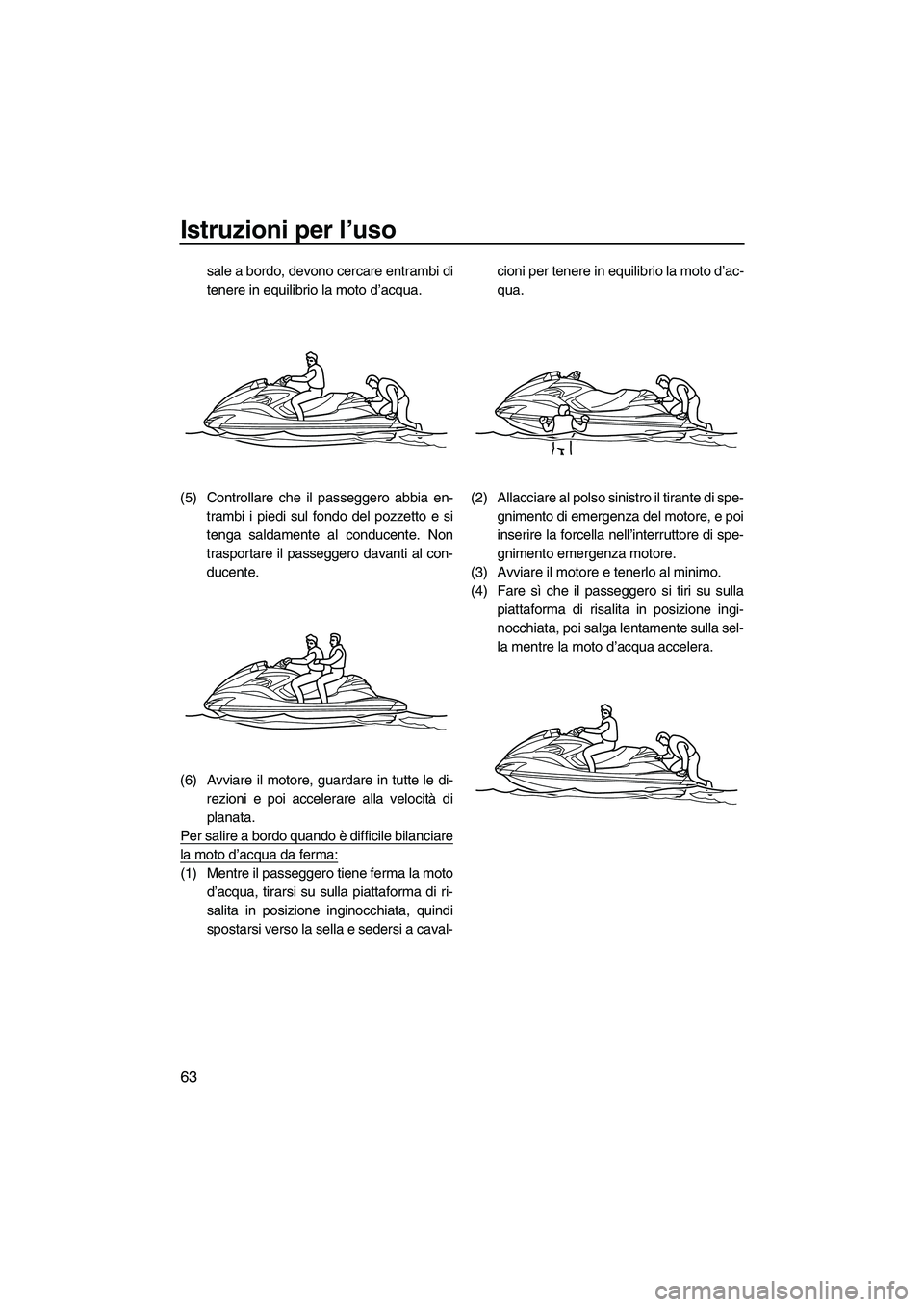

63
sale a bordo, devono cercare entrambi di
tenere in equilibrio la moto d’acqua.
(5) Controllare che il passeggero abbia en-
trambi i piedi sul fondo del pozzetto e si
tenga saldamente al conducente. Non
trasportare il passeggero davanti al con-
ducente.
(6) Avviare il motore, guardare in tutte le di-
rezioni e poi accelerare alla velocità di
planata.
Per salire a bordo quando è difficile bilanciare
la moto d’acqua da ferma:
(1) Mentre il passeggero tiene ferma la moto
d’acqua, tirarsi su sulla piattaforma di ri-
salita in posizione inginocchiata, quindi
spostarsi verso la sella e sedersi a caval-cioni per tenere in equilibrio la moto d’ac-
qua.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(3) Avviare il motore e tenerlo al minimo.
(4) Fare sì che il passeggero si tiri su sulla
piattaforma di risalita in posizione ingi-
nocchiata, poi salga lentamente sulla sel-
la mentre la moto d’acqua accelera.
UF2R70H0.book Page 63 Friday, November 7, 2008 12:00 PM
