YAMAHA FZR SVHO 2009 Manuale duso (in Italian)

Informazioni sulla sicurezza
14

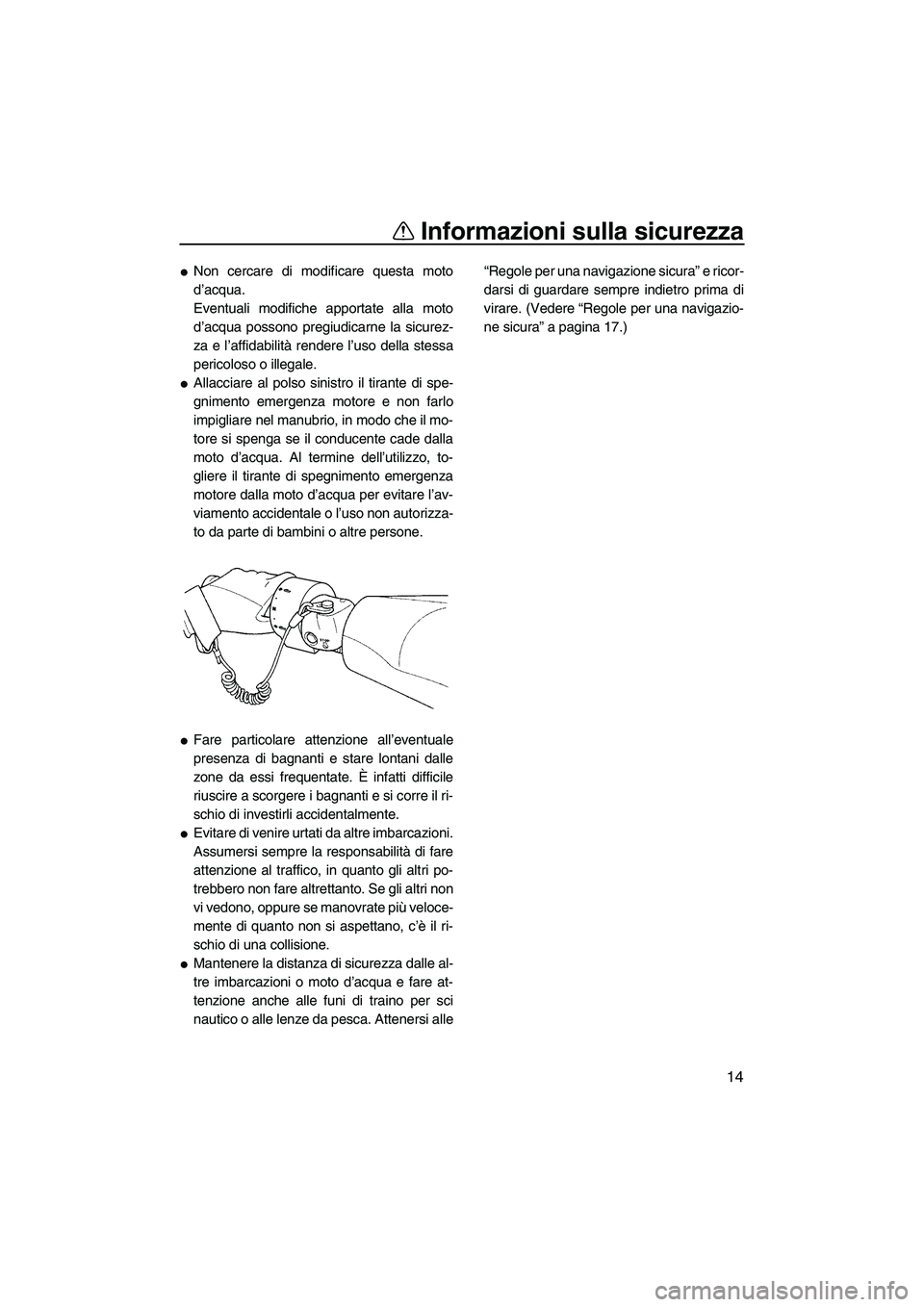

Non cercare di modificare questa moto
d’acqua.
Eventuali modifiche apportate alla moto
d’acqua possono pregiudicarne la sicurez-
za e l’affidabilità rendere l’uso della stessa
pericoloso o illegale.

Allacciare al polso sinistro il tirante di spe-
gnimento emergenza motore e non farlo
impigliare nel manubrio, in modo che il mo-
tore si spenga se il conducente cade dalla
moto d’acqua. Al termine dell’utilizzo, to-
gliere il tirante di spegnimento emergenza
motore dalla moto d’acqua per evitare l’av-
viamento accidentale o l’uso non autorizza-
to da parte di bambini o altre persone.

Fare particolare attenzione all’eventuale
presenza di bagnanti e stare lontani dalle
zone da essi frequentate. È infatti difficile
riuscire a scorgere i bagnanti e si corre il ri-
schio di investirli accidentalmente.

Evitare di venire urtati da altre imbarcazioni.
Assumersi sempre la responsabilità di fare
attenzione al traffico, in quanto gli altri po-
trebbero non fare altrettanto. Se gli altri non
vi vedono, oppure se manovrate più veloce-
mente di quanto non si aspettano, c’è il ri-
schio di una collisione.

Mantenere la distanza di sicurezza dalle al-
tre imbarcazioni o moto d’acqua e fare at-
tenzione anche alle funi di traino per sci
nautico o alle lenze da pesca. Attenersi alle“Regole per una navigazione sicura” e ricor-
darsi di guardare sempre indietro prima di
virare. (Vedere “Regole per una navigazio-
ne sicura” a pagina 17.)
UF2R70H0.book Page 14 Friday, November 7, 2008 12:00 PM

Informazioni sulla sicurezza
15
HJU30840

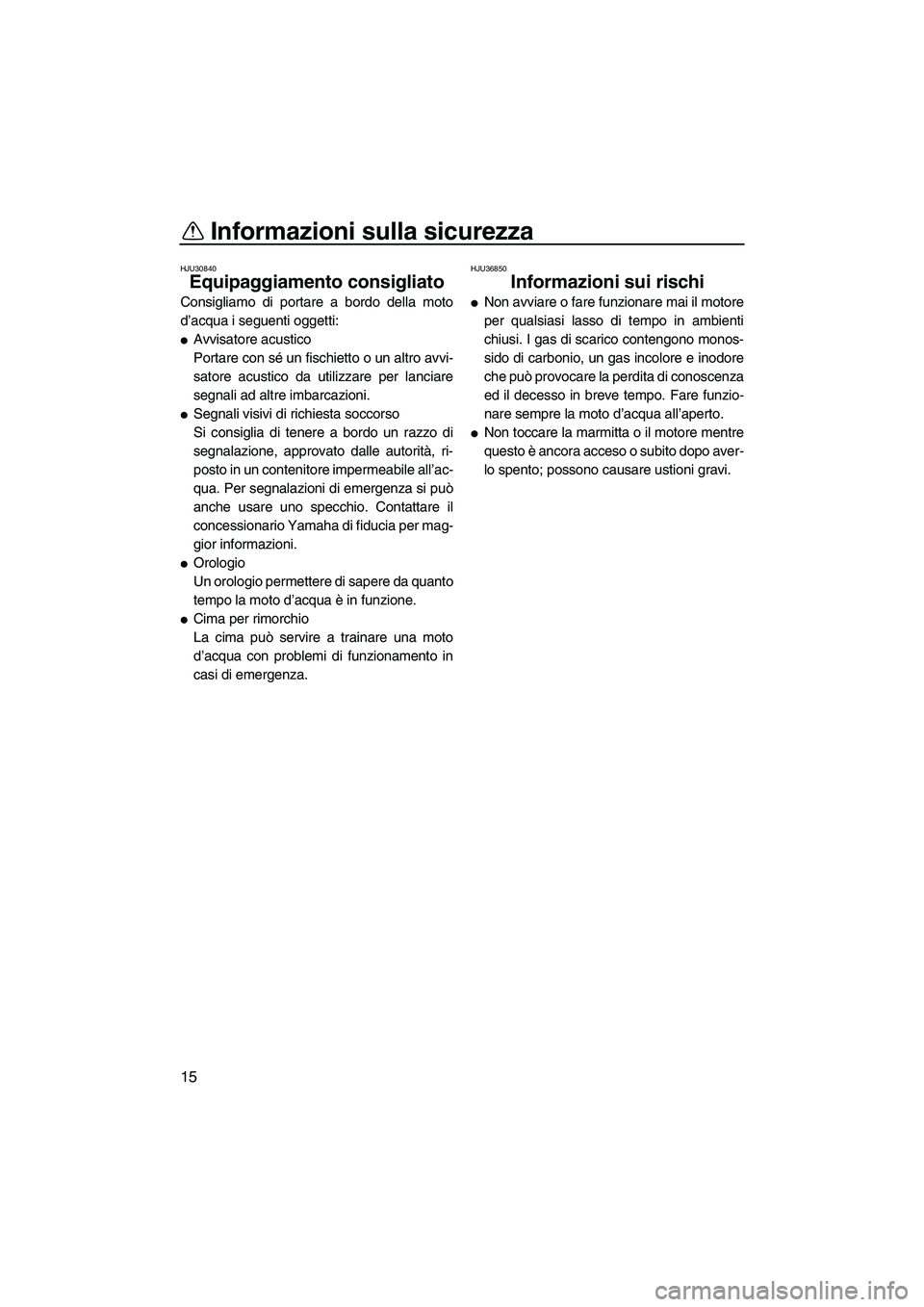

Equipaggiamento consigliato
Consigliamo di portare a bordo della moto
d’acqua i seguenti oggetti:

Avvisatore acustico
Portare con sé un fischietto o un altro avvi-
satore acustico da utilizzare per lanciare
segnali ad altre imbarcazioni.

Segnali visivi di richiesta soccorso
Si consiglia di tenere a bordo un razzo di
segnalazione, approvato dalle autorità, ri-
posto in un contenitore impermeabile all’ac-
qua. Per segnalazioni di emergenza si può
anche usare uno specchio. Contattare il
concessionario Yamaha di fiducia per mag-
gior informazioni.

Orologio
Un orologio permettere di sapere da quanto
tempo la moto d’acqua è in funzione.

Cima per rimorchio
La cima può servire a trainare una moto
d’acqua con problemi di funzionamento in
casi di emergenza.
HJU36850
Informazioni sui rischi

Non avviare o fare funzionare mai il motore
per qualsiasi lasso di tempo in ambienti
chiusi. I gas di scarico contengono monos-
sido di carbonio, un gas incolore e inodore
che può provocare la perdita di conoscenza
ed il decesso in breve tempo. Fare funzio-
nare sempre la moto d’acqua all’aperto.

Non toccare la marmitta o il motore mentre
questo è ancora acceso o subito dopo aver-
lo spento; possono causare ustioni gravi.
UF2R70H0.book Page 15 Friday, November 7, 2008 12:00 PM

Informazioni sulla sicurezza
16
HJU30920

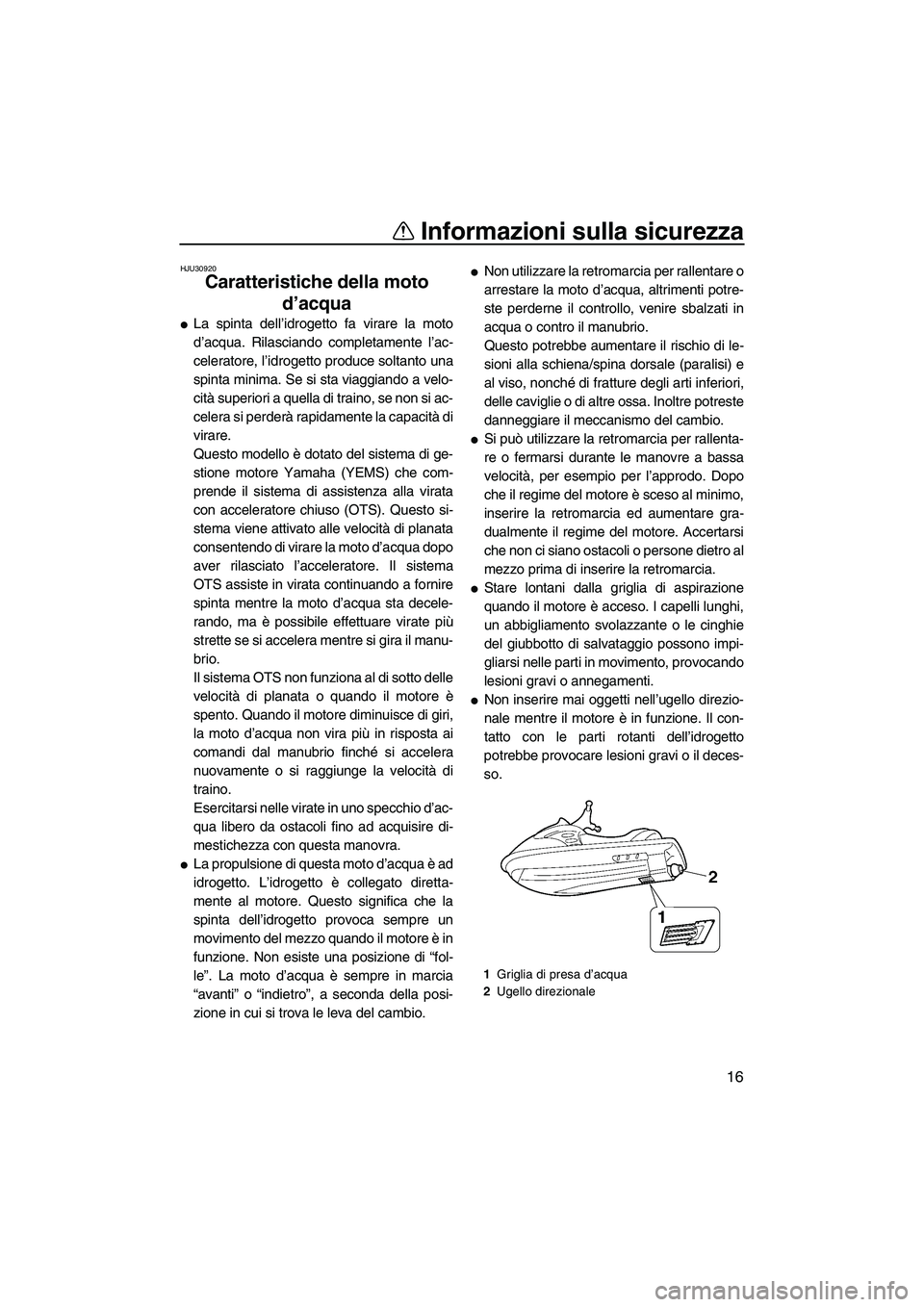

Caratteristiche della moto
d’acqua

La spinta dell’idrogetto fa virare la moto
d’acqua. Rilasciando completamente l’ac-
celeratore, l’idrogetto produce soltanto una
spinta minima. Se si sta viaggiando a velo-
cità superiori a quella di traino, se non si ac-
celera si perderà rapidamente la capacità di
virare.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che com-
prende il sistema di assistenza alla virata
con acceleratore chiuso (OTS). Questo si-
stema viene attivato alle velocità di planata
consentendo di virare la moto d’acqua dopo
aver rilasciato l’acceleratore. Il sistema
OTS assiste in virata continuando a fornire
spinta mentre la moto d’acqua sta decele-
rando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio.
Il sistema OTS non funziona al di sotto delle
velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri,
la moto d’acqua non vira più in risposta ai
comandi dal manubrio finché si accelera
nuovamente o si raggiunge la velocità di
traino.
Esercitarsi nelle virate in uno specchio d’ac-
qua libero da ostacoli fino ad acquisire di-
mestichezza con questa manovra.

La propulsione di questa moto d’acqua è ad
idrogetto. L’idrogetto è collegato diretta-
mente al motore. Questo significa che la
spinta dell’idrogetto provoca sempre un
movimento del mezzo quando il motore è in
funzione. Non esiste una posizione di “fol-
le”. La moto d’acqua è sempre in marcia
“avanti” o “indietro”, a seconda della posi-
zione in cui si trova le leva del cambio.

Non utilizzare la retromarcia per rallentare o
arrestare la moto d’acqua, altrimenti potre-
ste perderne il controllo, venire sbalzati in
acqua o contro il manubrio.
Questo potrebbe aumentare il rischio di le-
sioni alla schiena/spina dorsale (paralisi) e
al viso, nonché di fratture degli arti inferiori,
delle caviglie o di altre ossa. Inoltre potreste
danneggiare il meccanismo del cambio.

Si può utilizzare la retromarcia per rallenta-
re o fermarsi durante le manovre a bassa
velocità, per esempio per l’approdo. Dopo
che il regime del motore è sceso al minimo,
inserire la retromarcia ed aumentare gra-
dualmente il regime del motore. Accertarsi
che non ci siano ostacoli o persone dietro al
mezzo prima di inserire la retromarcia.

Stare lontani dalla griglia di aspirazione
quando il motore è acceso. I capelli lunghi,
un abbigliamento svolazzante o le cinghie
del giubbotto di salvataggio possono impi-
gliarsi nelle parti in movimento, provocando
lesioni gravi o annegamenti.

Non inserire mai oggetti nell’ugello direzio-
nale mentre il motore è in funzione. Il con-
tatto con le parti rotanti dell’idrogetto
potrebbe provocare lesioni gravi o il deces-
so.
1Griglia di presa d’acqua
2Ugello direzionale
UF2R70H0.book Page 16 Friday, November 7, 2008 12:00 PM

Informazioni sulla sicurezza
17

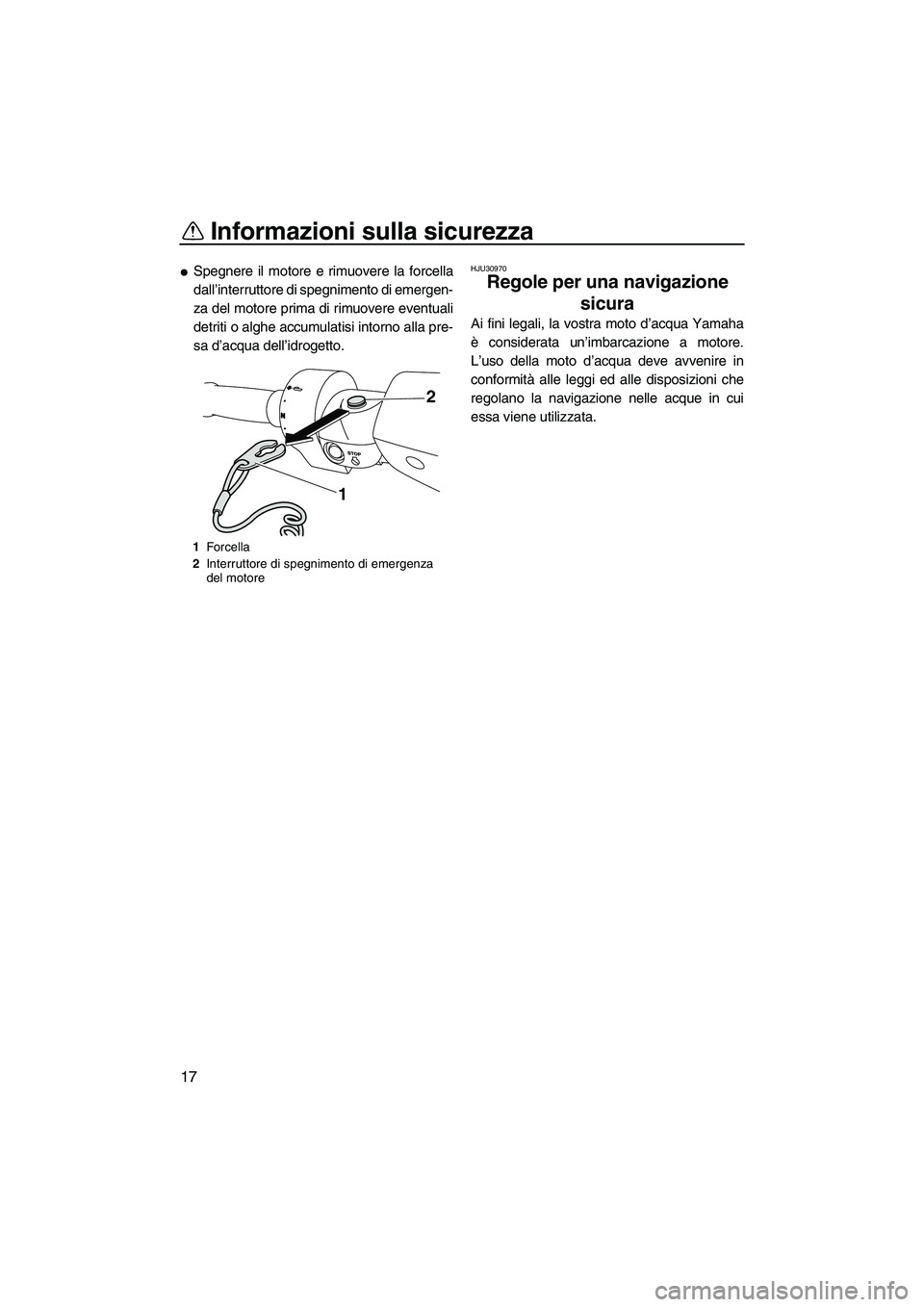

Spegnere il motore e rimuovere la forcella
dall’interruttore di spegnimento di emergen-
za del motore prima di rimuovere eventuali
detriti o alghe accumulatisi intorno alla pre-
sa d’acqua dell’idrogetto.HJU30970
Regole per una navigazione
sicura
Ai fini legali, la vostra moto d’acqua Yamaha
è considerata un’imbarcazione a motore.
L’uso della moto d’acqua deve avvenire in
conformità alle leggi ed alle disposizioni che
regolano la navigazione nelle acque in cui
essa viene utilizzata.
1Forcella
2Interruttore di spegnimento di emergenza
del motore
2
1
UF2R70H0.book Page 17 Friday, November 7, 2008 12:00 PM

Informazioni sulla sicurezza
18
HJU30991

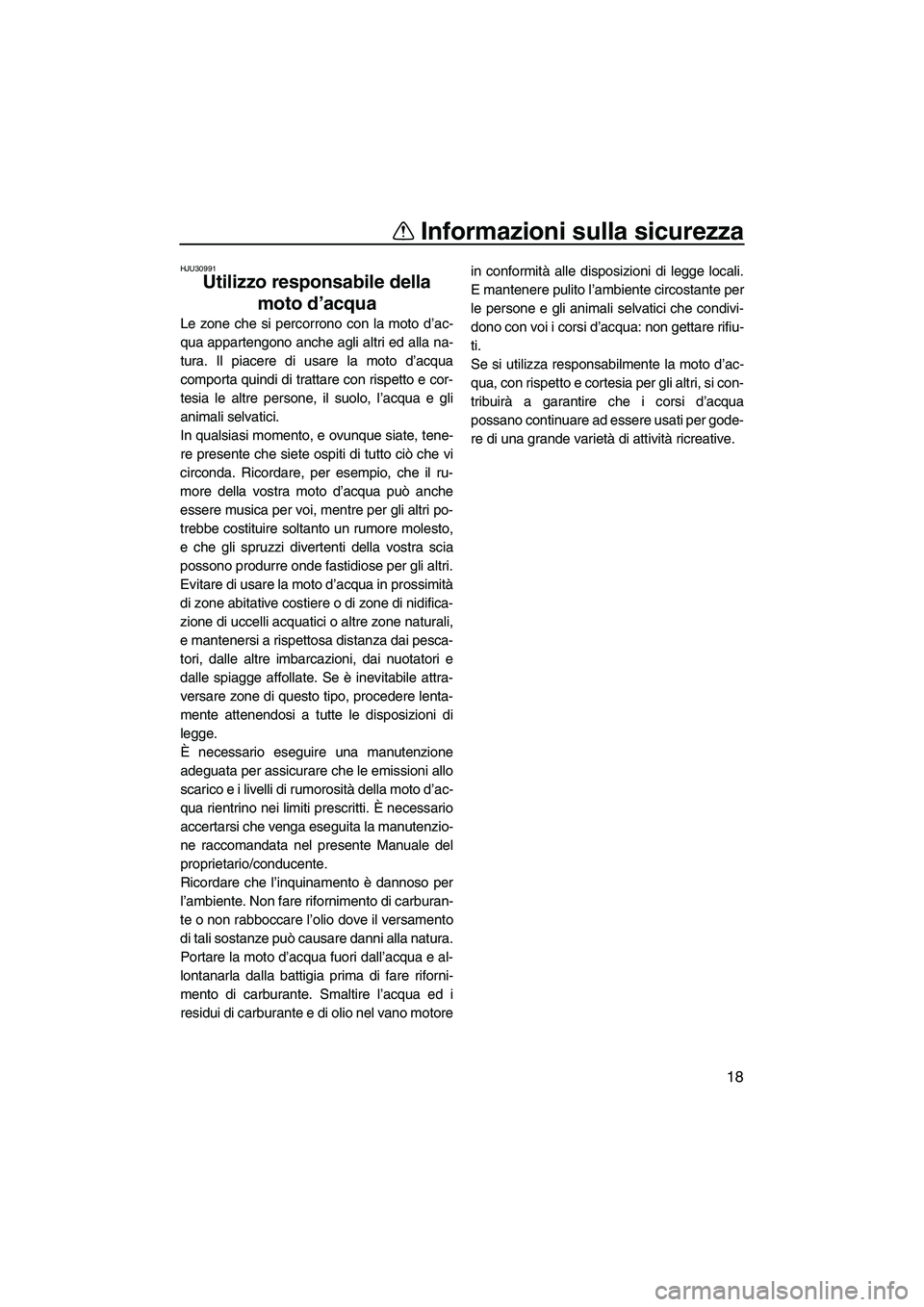

Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’ac-
qua appartengono anche agli altri ed alla na-
tura. Il piacere di usare la moto d’acqua
comporta quindi di trattare con rispetto e cor-
tesia le altre persone, il suolo, l’acqua e gli
animali selvatici.
In qualsiasi momento, e ovunque siate, tene-
re presente che siete ospiti di tutto ciò che vi
circonda. Ricordare, per esempio, che il ru-
more della vostra moto d’acqua può anche
essere musica per voi, mentre per gli altri po-
trebbe costituire soltanto un rumore molesto,
e che gli spruzzi divertenti della vostra scia
possono produrre onde fastidiose per gli altri.
Evitare di usare la moto d’acqua in prossimità
di zone abitative costiere o di zone di nidifica-
zione di uccelli acquatici o altre zone naturali,
e mantenersi a rispettosa distanza dai pesca-
tori, dalle altre imbarcazioni, dai nuotatori e
dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere lenta-
mente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione
adeguata per assicurare che le emissioni allo
scarico e i livelli di rumorosità della moto d’ac-
qua rientrino nei limiti prescritti. È necessario
accertarsi che venga eseguita la manutenzio-
ne raccomandata nel presente Manuale del
proprietario/conducente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburan-
te o non rabboccare l’olio dove il versamento
di tali sostanze può causare danni alla natura.
Portare la moto d’acqua fuori dall’acqua e al-
lontanarla dalla battigia prima di fare riforni-
mento di carburante. Smaltire l’acqua ed i
residui di carburante e di olio nel vano motorein conformità alle disposizioni di legge locali.
E mantenere pulito l’ambiente circostante per
le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiu-
ti.
Se si utilizza responsabilmente la moto d’ac-
qua, con rispetto e cortesia per gli altri, si con-
tribuirà a garantire che i corsi d’acqua
possano continuare ad essere usati per gode-
re di una grande varietà di attività ricreative.
UF2R70H0.book Page 18 Friday, November 7, 2008 12:00 PM

Caratteristiche e funzioni
19
HJU31010

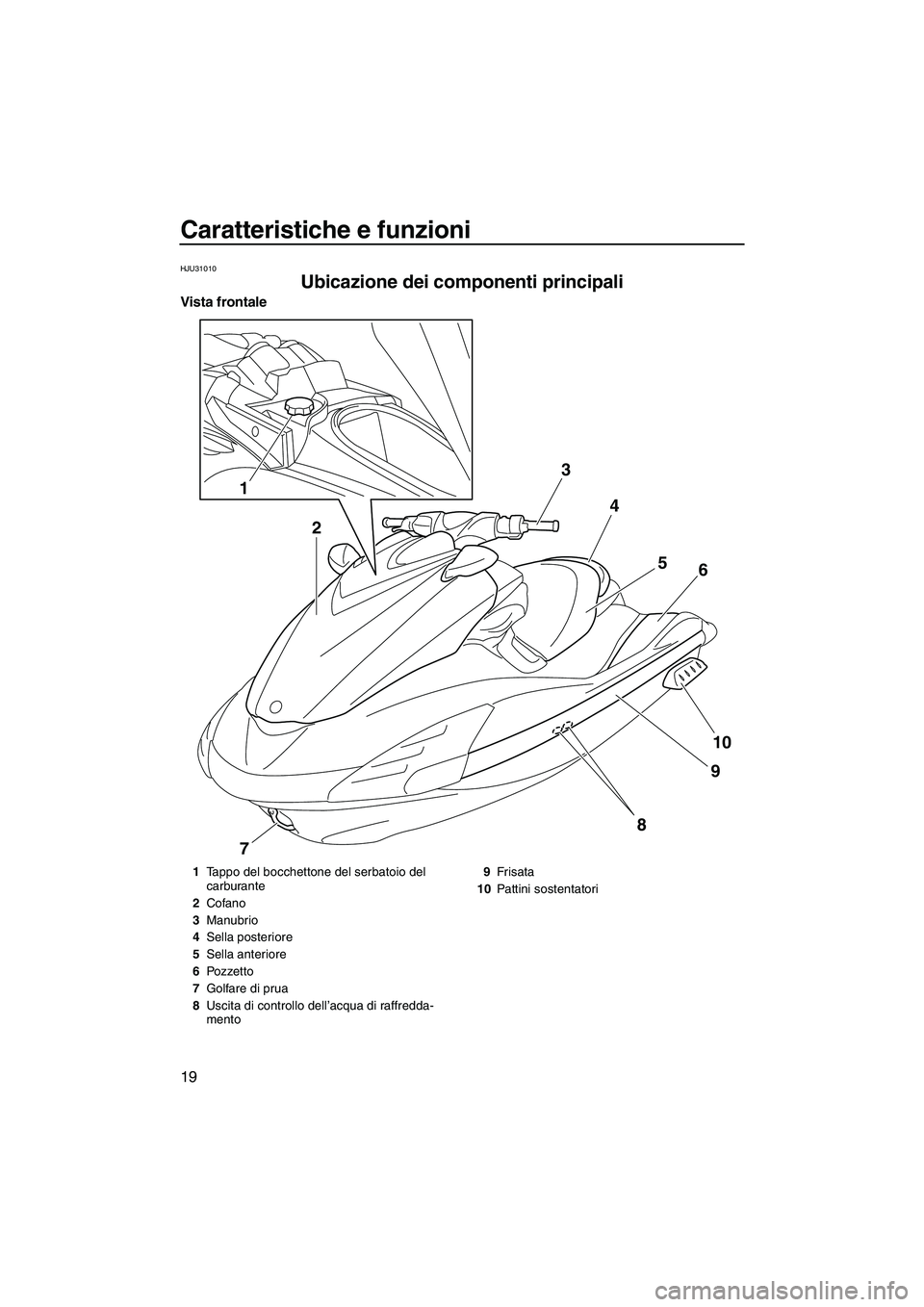

Ubicazione dei componenti principali
Vista frontale
3
4
5
6
10
9
7
8
1
2
1Tappo del bocchettone del serbatoio del
carburante
2Cofano
3Manubrio
4Sella posteriore
5Sella anteriore
6Pozzetto
7Golfare di prua
8Uscita di controllo dell’acqua di raffredda-
mento9Fr is a ta
10Pattini sostentatori
UF2R70H0.book Page 19 Friday, November 7, 2008 12:00 PM

Caratteristiche e funzioni
20

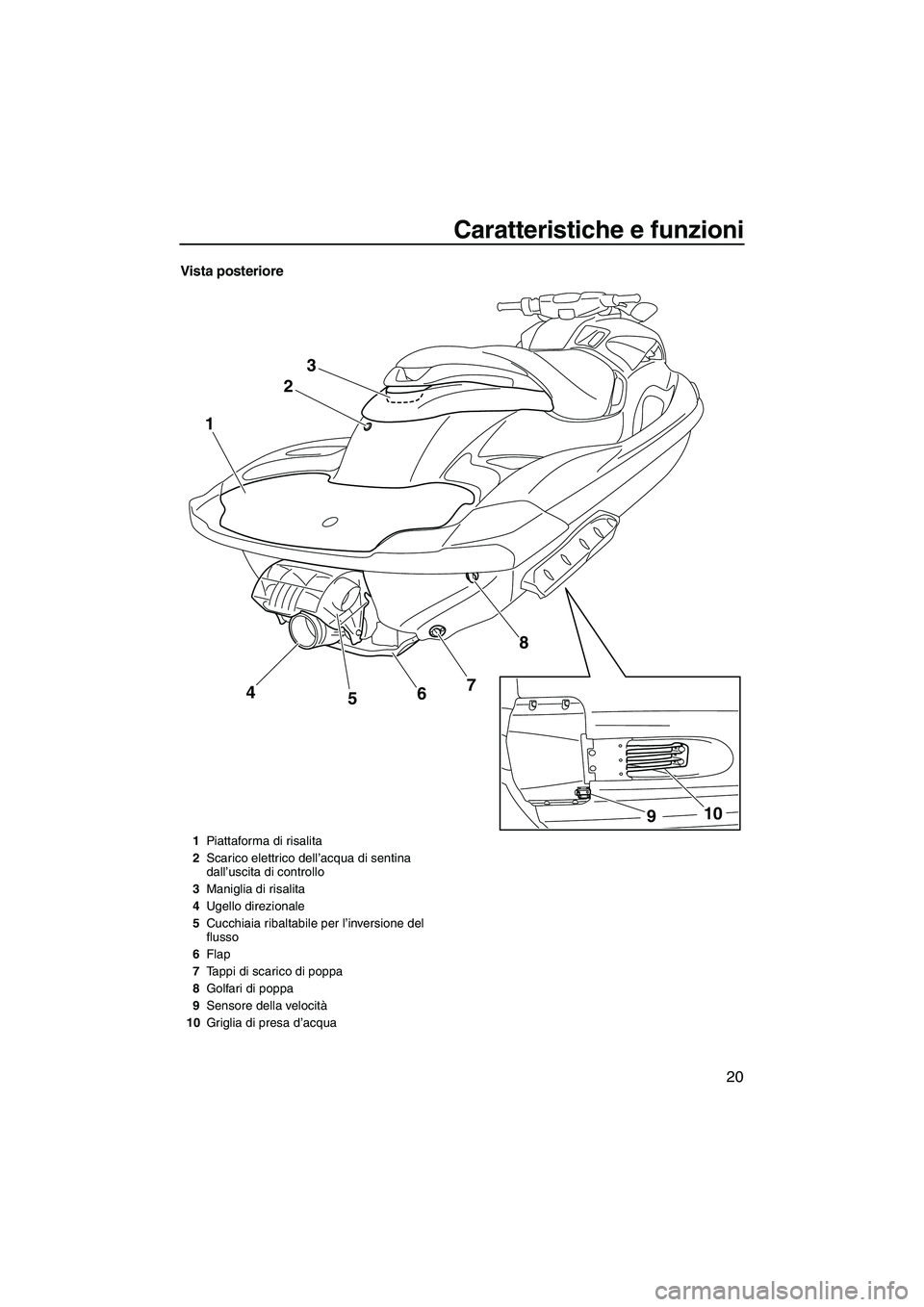

Vista posteriore
23
8
7
4 1
6
5
10
9
1Piattaforma di risalita
2Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
3Maniglia di risalita
4Ugello direzionale
5Cucchiaia ribaltabile per l’inversione del
flusso
6Flap
7Tappi di scarico di poppa
8Golfari di poppa
9Sensore della velocità
10Griglia di presa d’acqua
UF2R70H0.book Page 20 Friday, November 7, 2008 12:00 PM

Caratteristiche e funzioni
21

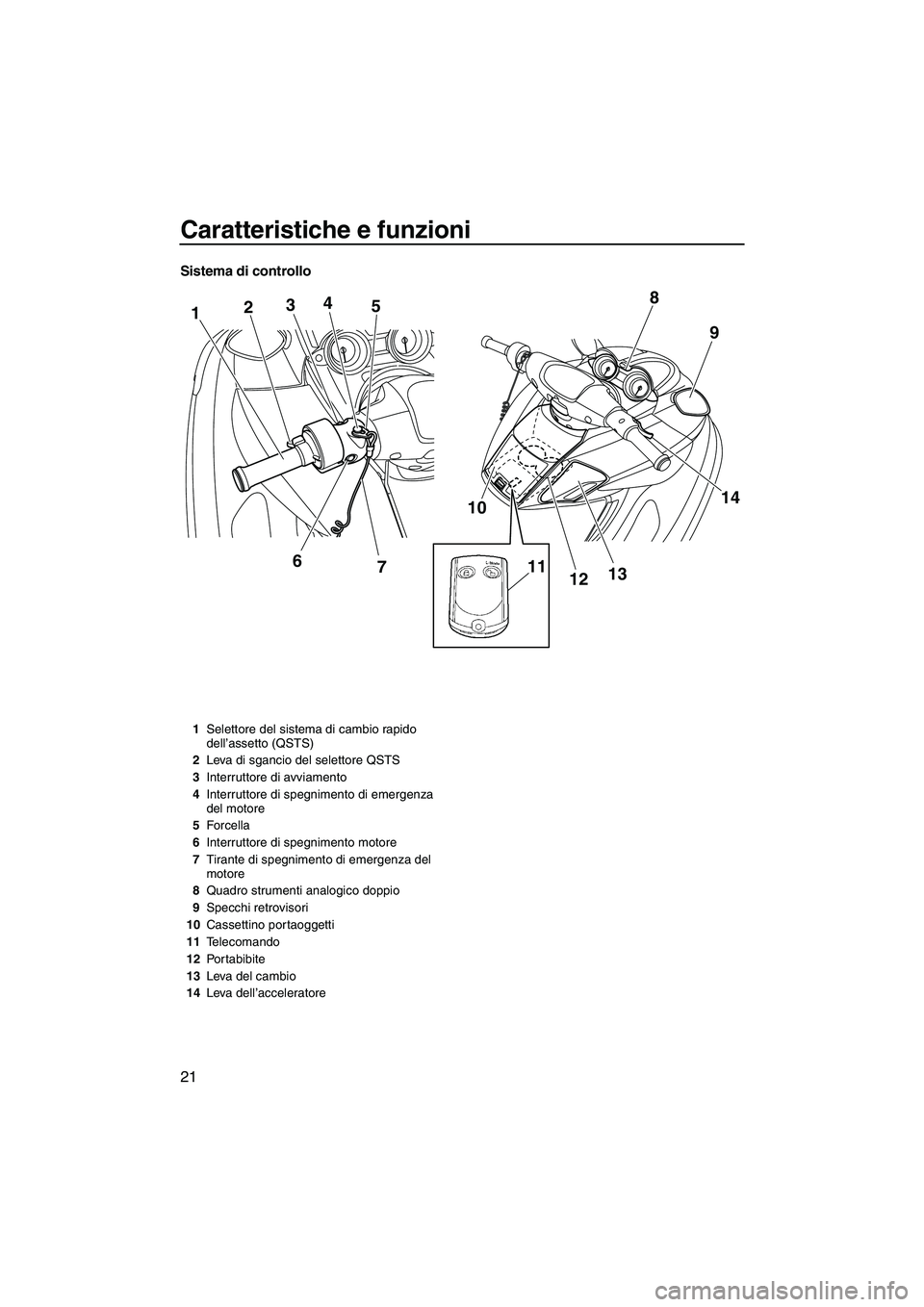

Sistema di controllo
1234
6
7 5
10
11121314 9 8
1Selettore del sistema di cambio rapido
dell’assetto (QSTS)
2Leva di sgancio del selettore QSTS
3Interruttore di avviamento
4Interruttore di spegnimento di emergenza
del motore
5Forcella
6Interruttore di spegnimento motore
7Tirante di spegnimento di emergenza del
motore
8Quadro strumenti analogico doppio
9Specchi retrovisori
10Cassettino portaoggetti
11Telecomando
12Portabibite
13Leva del cambio
14Leva dell’acceleratore
UF2R70H0.book Page 21 Friday, November 7, 2008 12:00 PM

Caratteristiche e funzioni
22

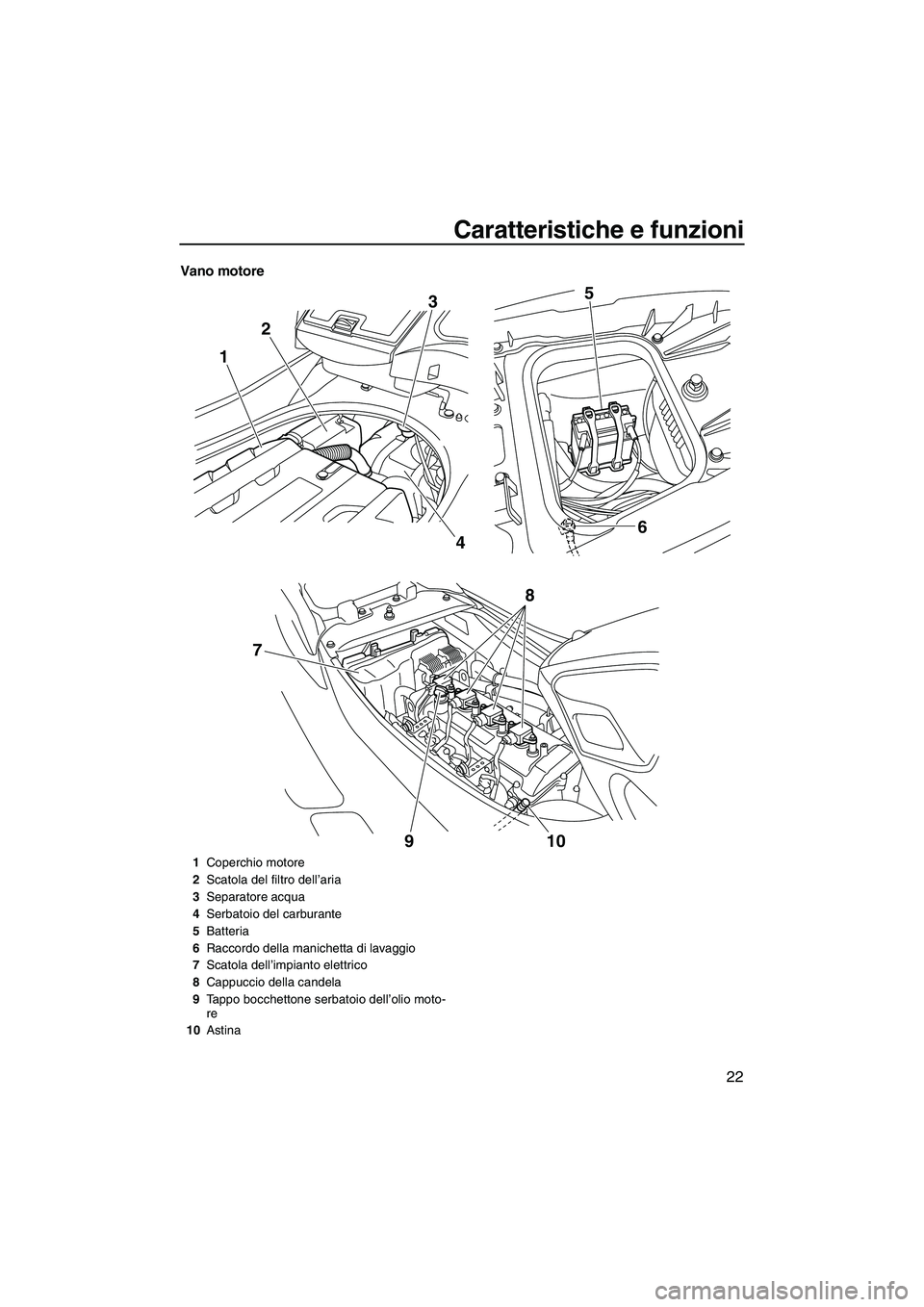

Vano motore
123
46 5
910
8
7
1Coperchio motore
2Scatola del filtro dell’aria
3Separatore acqua
4Serbatoio del carburante
5Batteria
6Raccordo della manichetta di lavaggio
7Scatola dell’impianto elettrico
8Cappuccio della candela
9Tappo bocchettone serbatoio dell’olio moto-
re
10Astina
UF2R70H0.book Page 22 Friday, November 7, 2008 12:00 PM

Caratteristiche e funzioni
23
HJU31022

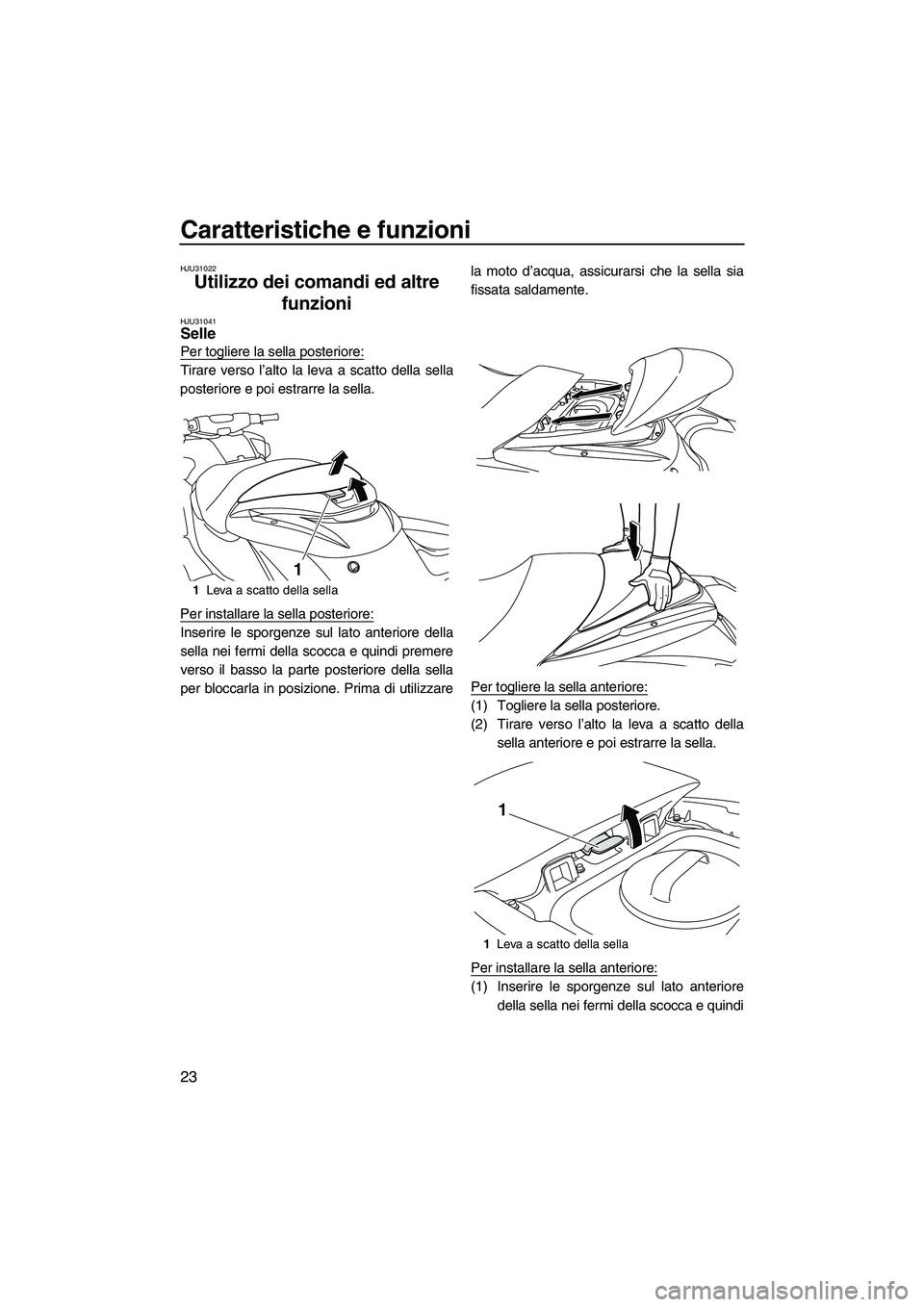

Utilizzo dei comandi ed altre
funzioni
HJU31041Selle
Per togliere la sella posteriore:
Tirare verso l’alto la leva a scatto della sella
posteriore e poi estrarre la sella.
Per installare la sella posteriore:
Inserire le sporgenze sul lato anteriore della
sella nei fermi della scocca e quindi premere
verso il basso la parte posteriore della sella
per bloccarla in posizione. Prima di utilizzarela moto d’acqua, assicurarsi che la sella sia
fissata saldamente.
Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
(2) Tirare verso l’alto la leva a scatto della
sella anteriore e poi estrarre la sella.
Per installare la sella anteriore:
(1) Inserire le sporgenze sul lato anteriore
della sella nei fermi della scocca e quindi
1Leva a scatto della sella
1
1Leva a scatto della sella
1
UF2R70H0.book Page 23 Friday, November 7, 2008 12:00 PM
