Informationen zur Sicherheit
14

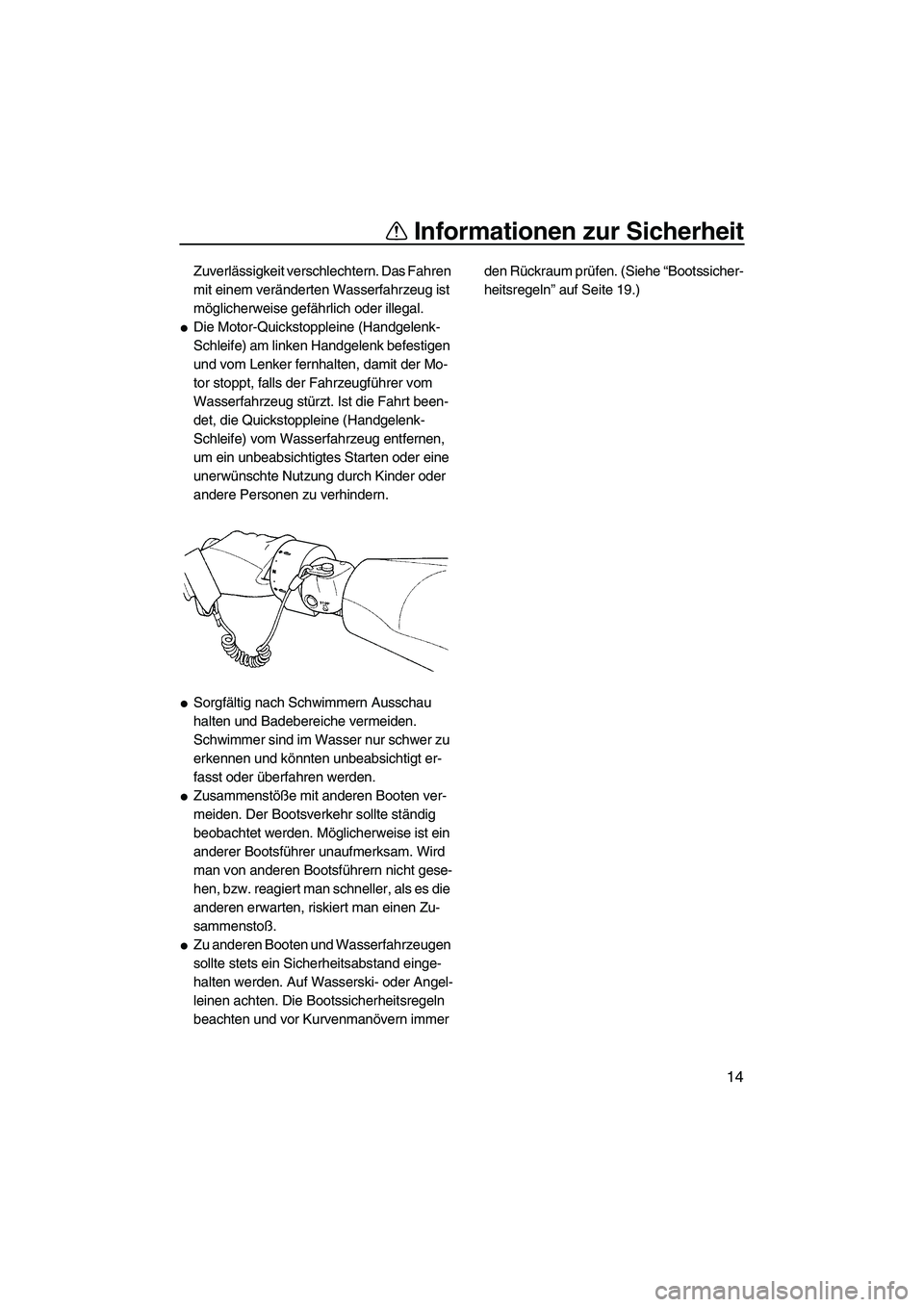

Zuverlässigkeit verschlechtern. Das Fahren
mit einem veränderten Wasserfahrzeug ist
möglicherweise gefährlich oder illegal.

Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befestigen
und vom Lenker fernhalten, damit der Mo-
tor stoppt, falls der Fahrzeugführer vom
Wasserfahrzeug stürzt. Ist die Fahrt been-
det, die Quickstoppleine (Handgelenk-
Schleife) vom Wasserfahrzeug entfernen,
um ein unbeabsichtigtes Starten oder eine
unerwünschte Nutzung durch Kinder oder
andere Personen zu verhindern.

Sorgfältig nach Schwimmern Ausschau
halten und Badebereiche vermeiden.
Schwimmer sind im Wasser nur schwer zu
erkennen und könnten unbeabsichtigt er-
fasst oder überfahren werden.

Zusammenstöße mit anderen Booten ver-
meiden. Der Bootsverkehr sollte ständig
beobachtet werden. Möglicherweise ist ein
anderer Bootsführer unaufmerksam. Wird
man von anderen Bootsführern nicht gese-
hen, bzw. reagiert man schneller, als es die
anderen erwarten, riskiert man einen Zu-
sammenstoß.

Zu anderen Booten und Wasserfahrzeugen
sollte stets ein Sicherheitsabstand einge-
halten werden. Auf Wasserski- oder Angel-
leinen achten. Die Bootssicherheitsregeln
beachten und vor Kurvenmanövern immer den Rückraum prüfen. (Siehe “Bootssicher-
heitsregeln” auf Seite 19.)
UF2C70G0.book Page 14 Tuesday, November 4, 2008 4:13 PM

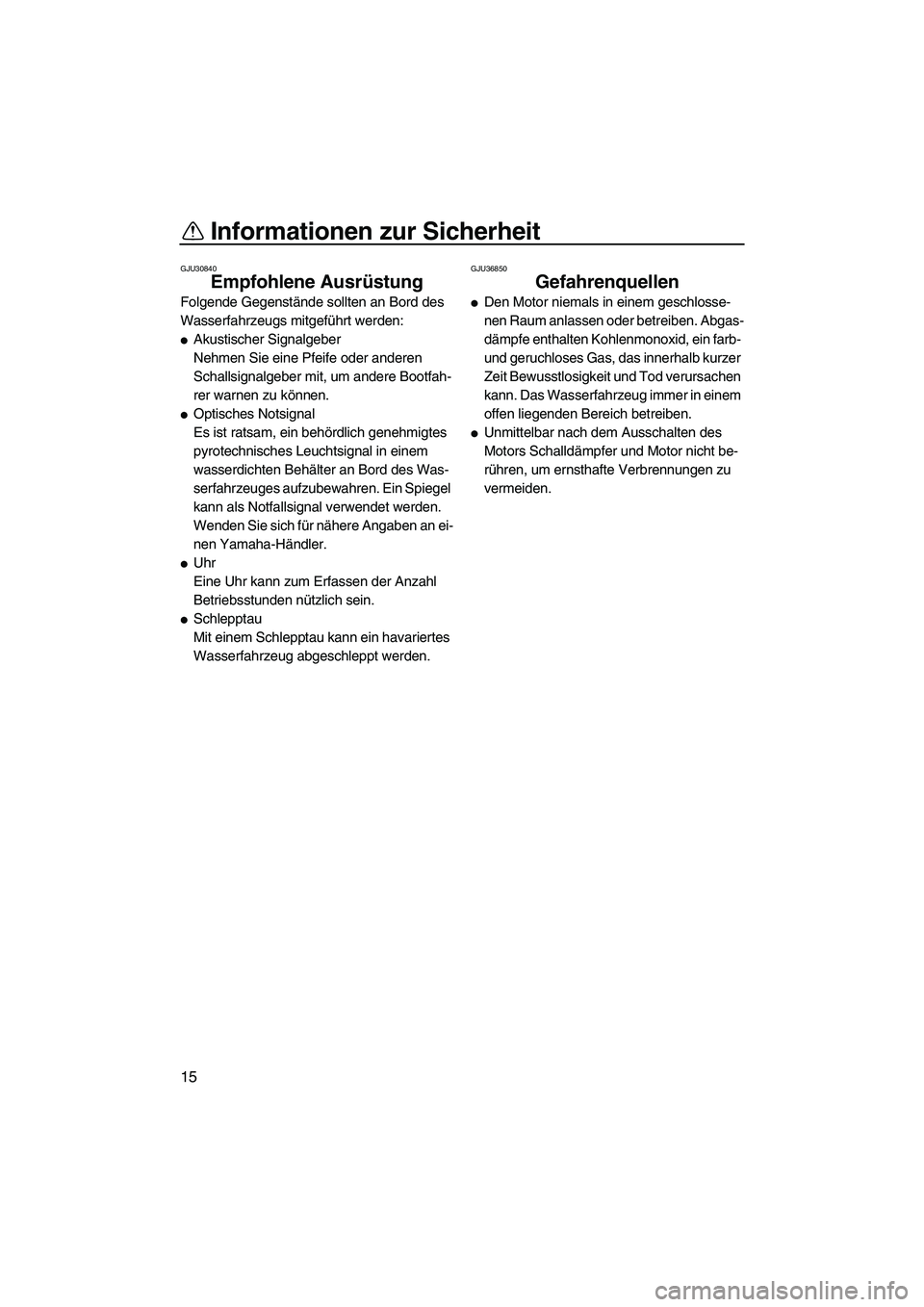

Informationen zur Sicherheit
15
GJU30840
Empfohlene Ausrüstung
Folgende Gegenstände sollten an Bord des
Wasserfahrzeugs mitgeführt werden:

Akustischer Signalgeber
Nehmen Sie eine Pfeife oder anderen
Schallsignalgeber mit, um andere Bootfah-
rer warnen zu können.

Optisches Notsignal
Es ist ratsam, ein behördlich genehmigtes
pyrotechnisches Leuchtsignal in einem
wasserdichten Behälter an Bord des Was-
serfahrzeuges aufzubewahren. Ein Spiegel
kann als Notfallsignal verwendet werden.
Wenden Sie sich für nähere Angaben an ei-
nen Yamaha-Händler.

Uhr
Eine Uhr kann zum Erfassen der Anzahl
Betriebsstunden nützlich sein.

Schlepptau
Mit einem Schlepptau kann ein havariertes
Wasserfahrzeug abgeschleppt werden.
GJU36850
Gefahrenquellen

Den Motor niemals in einem geschlosse-
nen Raum anlassen oder betreiben. Abgas-
dämpfe enthalten Kohlenmonoxid, ein farb-
und geruchloses Gas, das innerhalb kurzer
Zeit Bewusstlosigkeit und Tod verursachen
kann. Das Wasserfahrzeug immer in einem
offen liegenden Bereich betreiben.

Unmittelbar nach dem Ausschalten des
Motors Schalldämpfer und Motor nicht be-
rühren, um ernsthafte Verbrennungen zu
vermeiden.
UF2C70G0.book Page 15 Tuesday, November 4, 2008 4:13 PM

Informationen zur Sicherheit
16
GJU30920

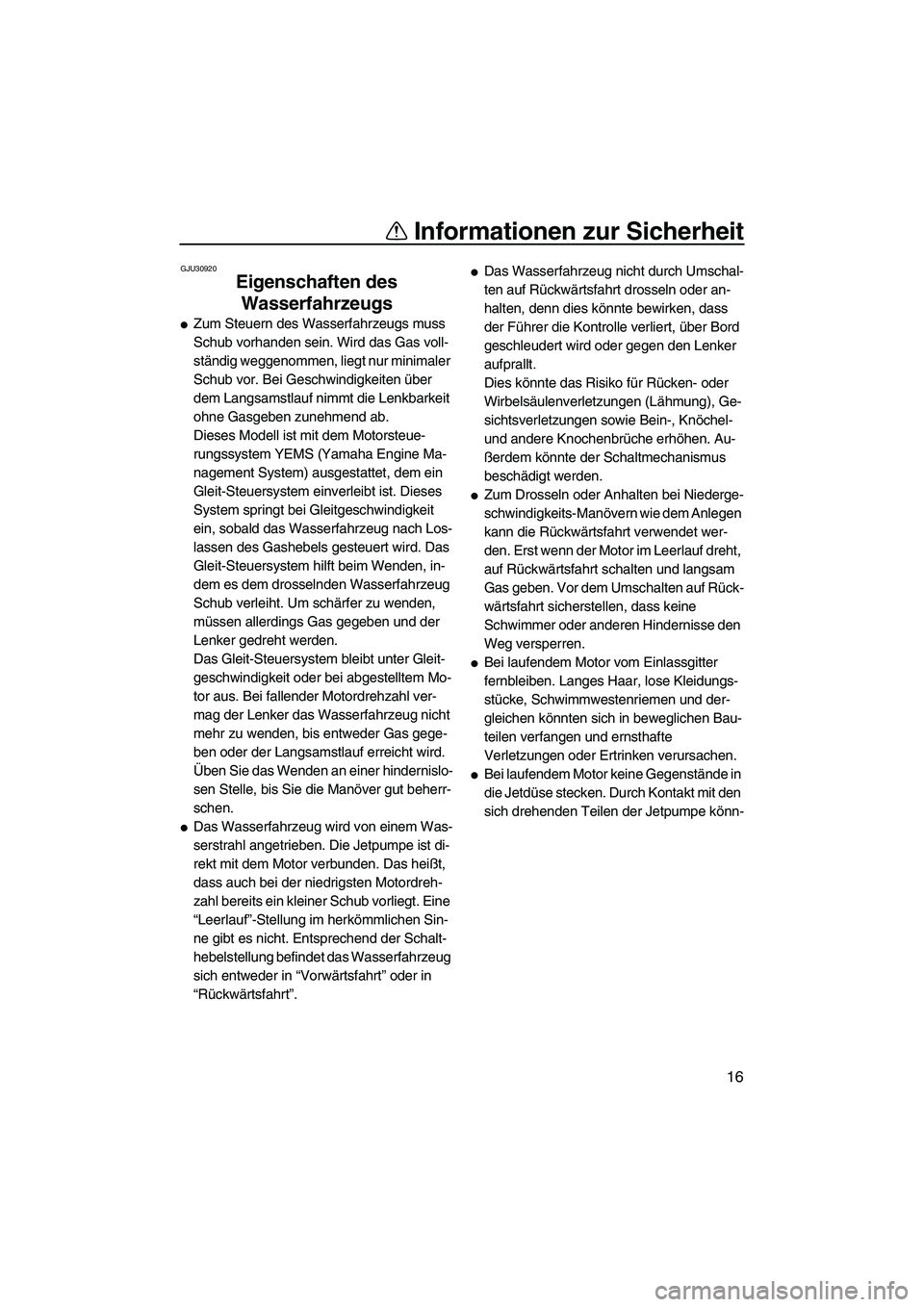

Eigenschaften des
Wasserfahrzeugs

Zum Steuern des Wasserfahrzeugs muss
Schub vorhanden sein. Wird das Gas voll-
ständig weggenommen, liegt nur minimaler
Schub vor. Bei Geschwindigkeiten über
dem Langsamstlauf nimmt die Lenkbarkeit
ohne Gasgeben zunehmend ab.
Dieses Modell ist mit dem Motorsteue-
rungssystem YEMS (Yamaha Engine Ma-
nagement System) ausgestattet, dem ein
Gleit-Steuersystem einverleibt ist. Dieses
System springt bei Gleitgeschwindigkeit
ein, sobald das Wasserfahrzeug nach Los-
lassen des Gashebels gesteuert wird. Das
Gleit-Steuersystem hilft beim Wenden, in-
dem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden,
müssen allerdings Gas gegeben und der
Lenker gedreht werden.
Das Gleit-Steuersystem bleibt unter Gleit-
geschwindigkeit oder bei abgestelltem Mo-
tor aus. Bei fallender Motordrehzahl ver-
mag der Lenker das Wasserfahrzeug nicht
mehr zu wenden, bis entweder Gas gege-
ben oder der Langsamstlauf erreicht wird.
Üben Sie das Wenden an einer hindernislo-
sen Stelle, bis Sie die Manöver gut beherr-
schen.

Das Wasserfahrzeug wird von einem Was-
serstrahl angetrieben. Die Jetpumpe ist di-
rekt mit dem Motor verbunden. Das heißt,
dass auch bei der niedrigsten Motordreh-
zahl bereits ein kleiner Schub vorliegt. Eine
“Leerlauf”-Stellung im herkömmlichen Sin-
ne gibt es nicht. Entsprechend der Schalt-
hebelstellung befindet das Wasserfahrzeug
sich entweder in “Vorwärtsfahrt” oder in
“Rückwärtsfahrt”.

Das Wasserfahrzeug nicht durch Umschal-
ten auf Rückwärtsfahrt drosseln oder an-
halten, denn dies könnte bewirken, dass
der Führer die Kontrolle verliert, über Bord
geschleudert wird oder gegen den Lenker
aufprallt.
Dies könnte das Risiko für Rücken- oder
Wirbelsäulenverletzungen (Lähmung), Ge-
sichtsverletzungen sowie Bein-, Knöchel-
und andere Knochenbrüche erhöhen. Au-
ßerdem könnte der Schaltmechanismus
beschädigt werden.

Zum Drosseln oder Anhalten bei Niederge-
schwindigkeits-Manövern wie dem Anlegen
kann die Rückwärtsfahrt verwendet wer-
den. Erst wenn der Motor im Leerlauf dreht,
auf Rückwärtsfahrt schalten und langsam
Gas geben. Vor dem Umschalten auf Rück-
wärtsfahrt sicherstellen, dass keine
Schwimmer oder anderen Hindernisse den
Weg versperren.

Bei laufendem Motor vom Einlassgitter
fernbleiben. Langes Haar, lose Kleidungs-
stücke, Schwimmwestenriemen und der-
gleichen könnten sich in beweglichen Bau-
teilen verfangen und ernsthafte
Verletzungen oder Ertrinken verursachen.

Bei laufendem Motor keine Gegenstände in
die Jetdüse stecken. Durch Kontakt mit den
sich drehenden Teilen der Jetpumpe könn-
UF2C70G0.book Page 16 Tuesday, November 4, 2008 4:13 PM

Informationen zur Sicherheit
17

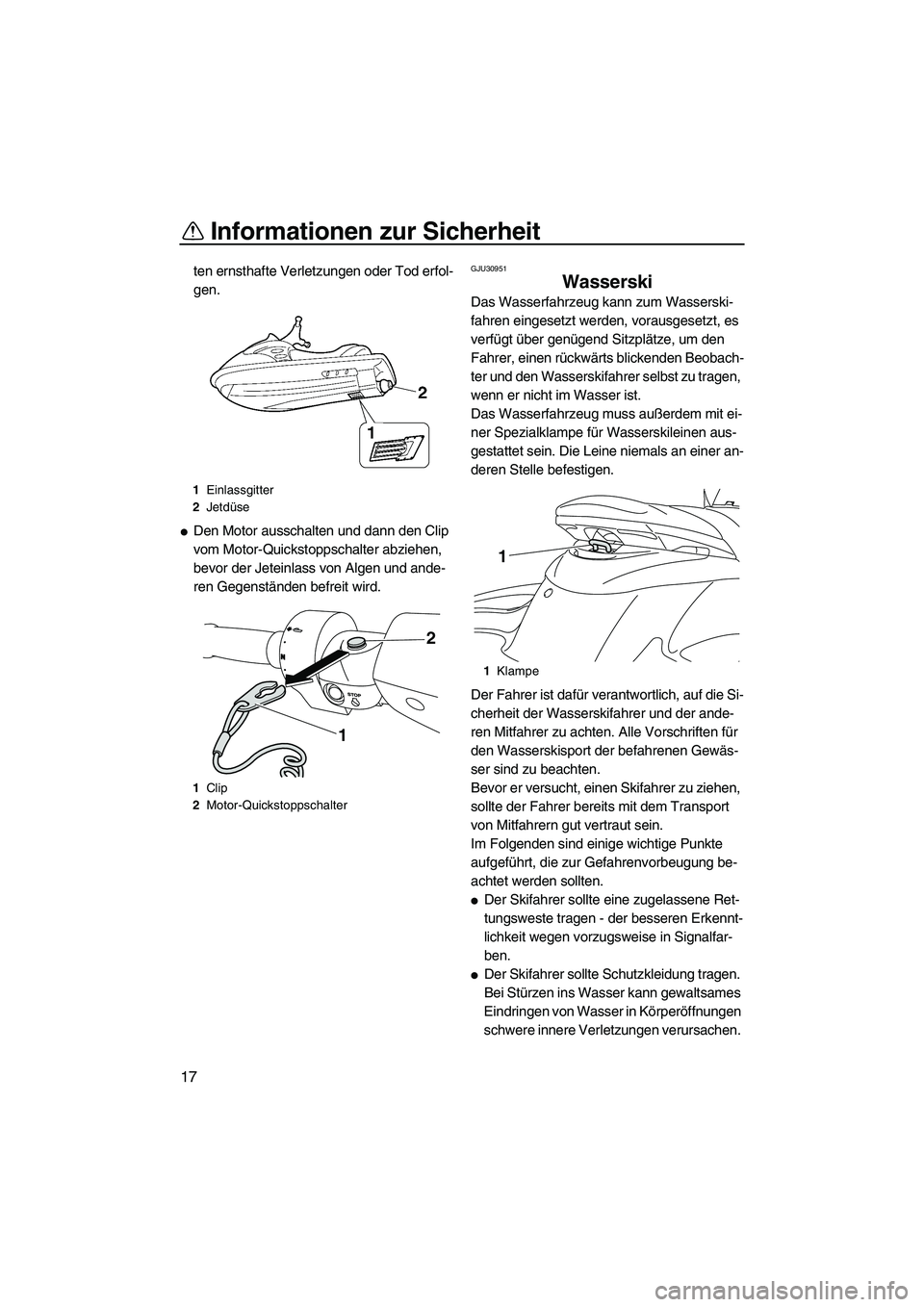

ten ernsthafte Verletzungen oder Tod erfol-
gen.

Den Motor ausschalten und dann den Clip
vom Motor-Quickstoppschalter abziehen,
bevor der Jeteinlass von Algen und ande-
ren Gegenständen befreit wird.
GJU30951
Wasserski
Das Wasserfahrzeug kann zum Wasserski-
fahren eingesetzt werden, vorausgesetzt, es
verfügt über genügend Sitzplätze, um den
Fahrer, einen rückwärts blickenden Beobach-
ter und den Wasserskifahrer selbst zu tragen,
wenn er nicht im Wasser ist.
Das Wasserfahrzeug muss außerdem mit ei-
ner Spezialklampe für Wasserskileinen aus-
gestattet sein. Die Leine niemals an einer an-
deren Stelle befestigen.
Der Fahrer ist dafür verantwortlich, auf die Si-
cherheit der Wasserskifahrer und der ande-
ren Mitfahrer zu achten. Alle Vorschriften für
den Wasserskisport der befahrenen Gewäs-
ser sind zu beachten.
Bevor er versucht, einen Skifahrer zu ziehen,
sollte der Fahrer bereits mit dem Transport
von Mitfahrern gut vertraut sein.
Im Folgenden sind einige wichtige Punkte
aufgeführt, die zur Gefahrenvorbeugung be-
achtet werden sollten.

Der Skifahrer sollte eine zugelassene Ret-
tungsweste tragen - der besseren Erkennt-
lichkeit wegen vorzugsweise in Signalfar-
ben.

Der Skifahrer sollte Schutzkleidung tragen.
Bei Stürzen ins Wasser kann gewaltsames
Eindringen von Wasser in Körperöffnungen
schwere innere Verletzungen verursachen.
1Einlassgitter
2Jetdüse
1Clip
2Motor-Quickstoppschalter
2
1
1Klampe
1
UF2C70G0.book Page 17 Tuesday, November 4, 2008 4:13 PM

Informationen zur Sicherheit
18

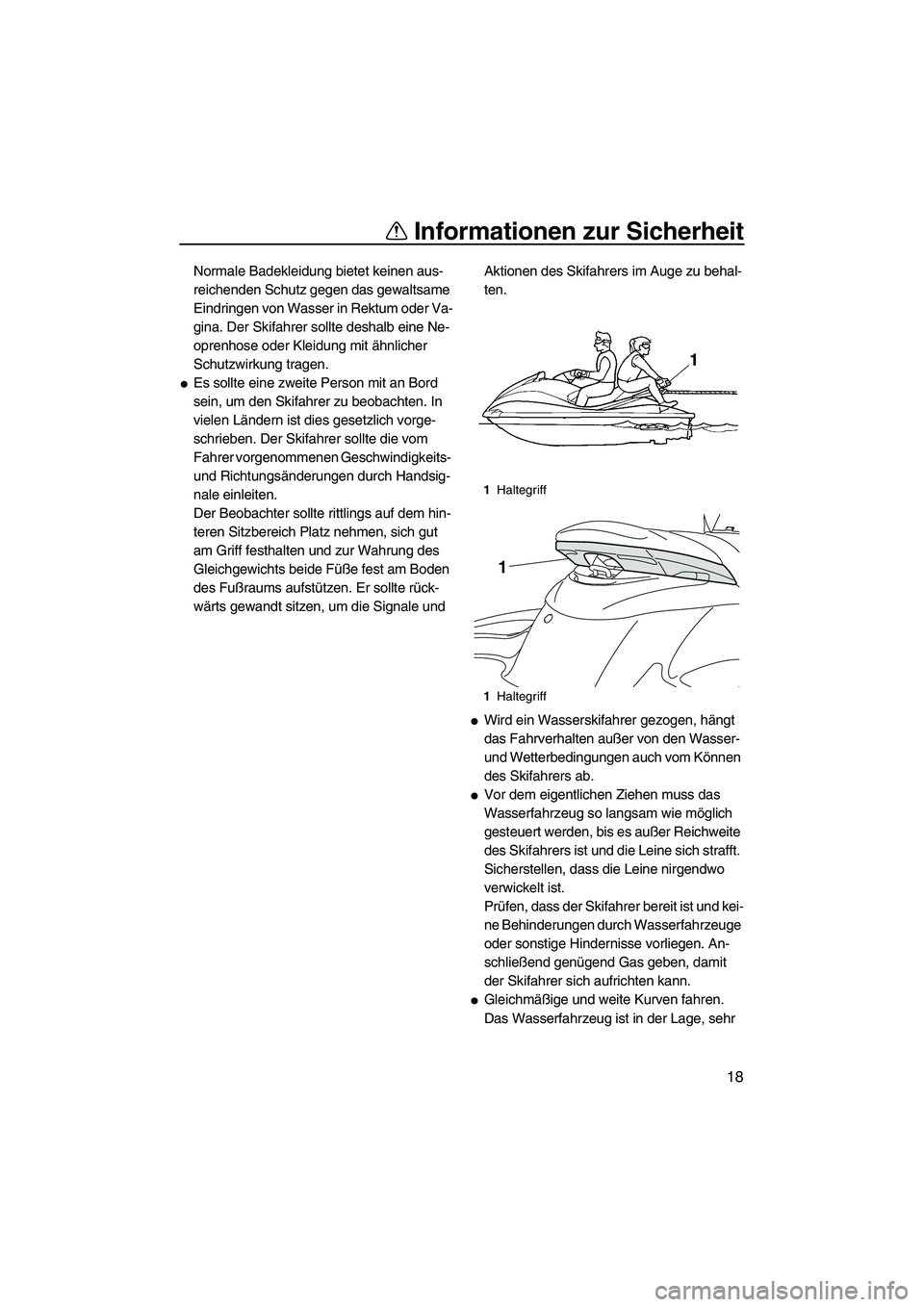

Normale Badekleidung bietet keinen aus-
reichenden Schutz gegen das gewaltsame
Eindringen von Wasser in Rektum oder Va-
gina. Der Skifahrer sollte deshalb eine Ne-
oprenhose oder Kleidung mit ähnlicher
Schutzwirkung tragen.

Es sollte eine zweite Person mit an Bord
sein, um den Skifahrer zu beobachten. In
vielen Ländern ist dies gesetzlich vorge-
schrieben. Der Skifahrer sollte die vom
Fahrer vorgenommenen Geschwindigkeits-
und Richtungsänderungen durch Handsig-
nale einleiten.
Der Beobachter sollte rittlings auf dem hin-
teren Sitzbereich Platz nehmen, sich gut
am Griff festhalten und zur Wahrung des
Gleichgewichts beide Füße fest am Boden
des Fußraums aufstützen. Er sollte rück-
wärts gewandt sitzen, um die Signale und Aktionen des Skifahrers im Auge zu behal-
ten.

Wird ein Wasserskifahrer gezogen, hängt
das Fahrverhalten außer von den Wasser-
und Wetterbedingungen auch vom Können
des Skifahrers ab.

Vor dem eigentlichen Ziehen muss das
Wasserfahrzeug so langsam wie möglich
gesteuert werden, bis es außer Reichweite
des Skifahrers ist und die Leine sich strafft.
Sicherstellen, dass die Leine nirgendwo
verwickelt ist.
Prüfen, dass der Skifahrer bereit ist und kei-
ne Behinderungen durch Wasserfahrzeuge
oder sonstige Hindernisse vorliegen. An-
schließend genügend Gas geben, damit
der Skifahrer sich aufrichten kann.

Gleichmäßige und weite Kurven fahren.
Das Wasserfahrzeug ist in der Lage, sehr
1Haltegriff
1Haltegriff
1
UF2C70G0.book Page 18 Tuesday, November 4, 2008 4:13 PM

Informationen zur Sicherheit
19

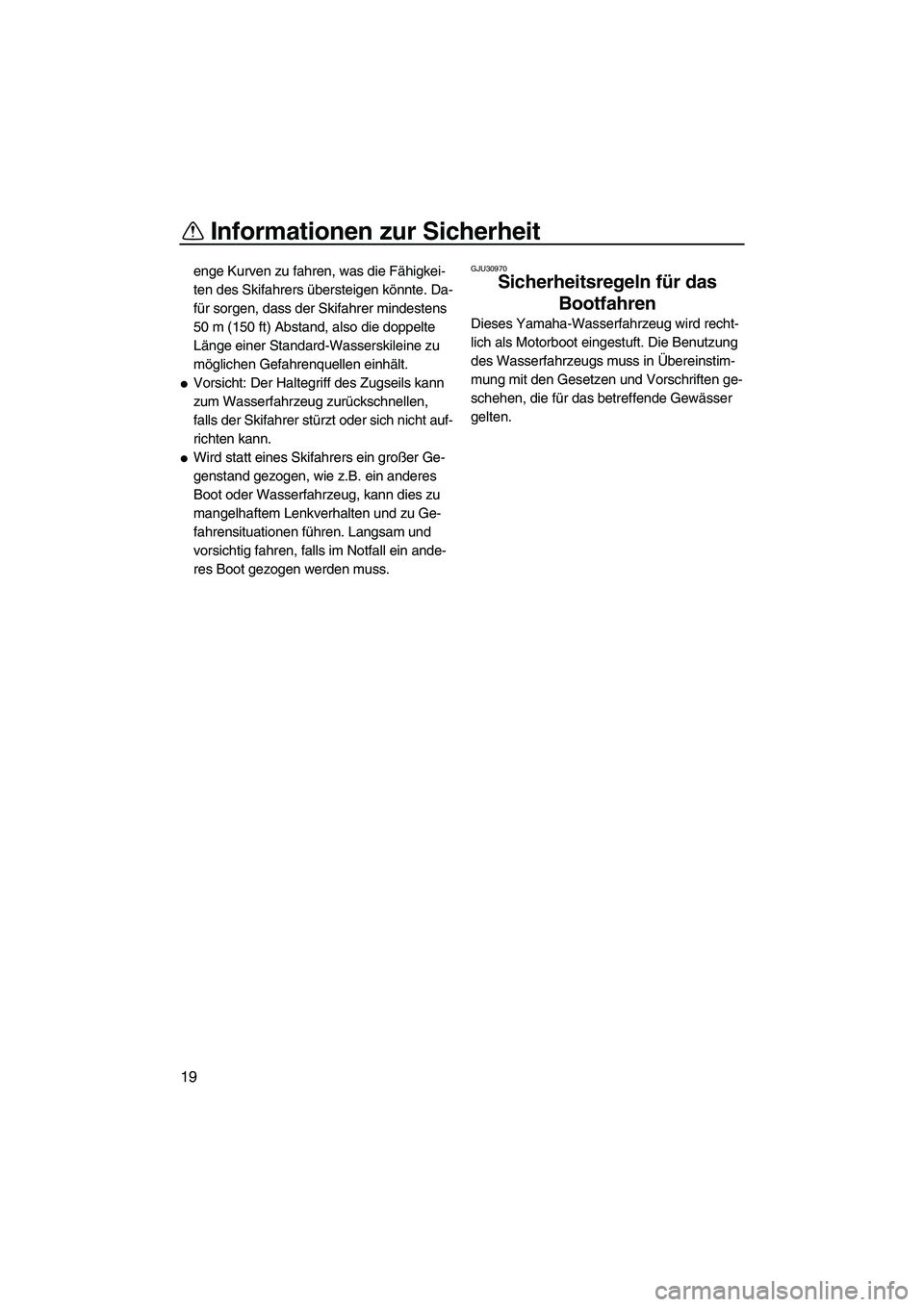

enge Kurven zu fahren, was die Fähigkei-
ten des Skifahrers übersteigen könnte. Da-
für sorgen, dass der Skifahrer mindestens
50 m (150 ft) Abstand, also die doppelte
Länge einer Standard-Wasserskileine zu
möglichen Gefahrenquellen einhält.

Vorsicht: Der Haltegriff des Zugseils kann
zum Wasserfahrzeug zurückschnellen,
falls der Skifahrer stürzt oder sich nicht auf-
richten kann.

Wird statt eines Skifahrers ein großer Ge-
genstand gezogen, wie z.B. ein anderes
Boot oder Wasserfahrzeug, kann dies zu
mangelhaftem Lenkverhalten und zu Ge-
fahrensituationen führen. Langsam und
vorsichtig fahren, falls im Notfall ein ande-
res Boot gezogen werden muss.
GJU30970
Sicherheitsregeln für das
Bootfahren
Dieses Yamaha-Wasserfahrzeug wird recht-
lich als Motorboot eingestuft. Die Benutzung
des Wasserfahrzeugs muss in Übereinstim-
mung mit den Gesetzen und Vorschriften ge-
schehen, die für das betreffende Gewässer
gelten.
UF2C70G0.book Page 19 Tuesday, November 4, 2008 4:13 PM

Informationen zur Sicherheit
20
GJU30991

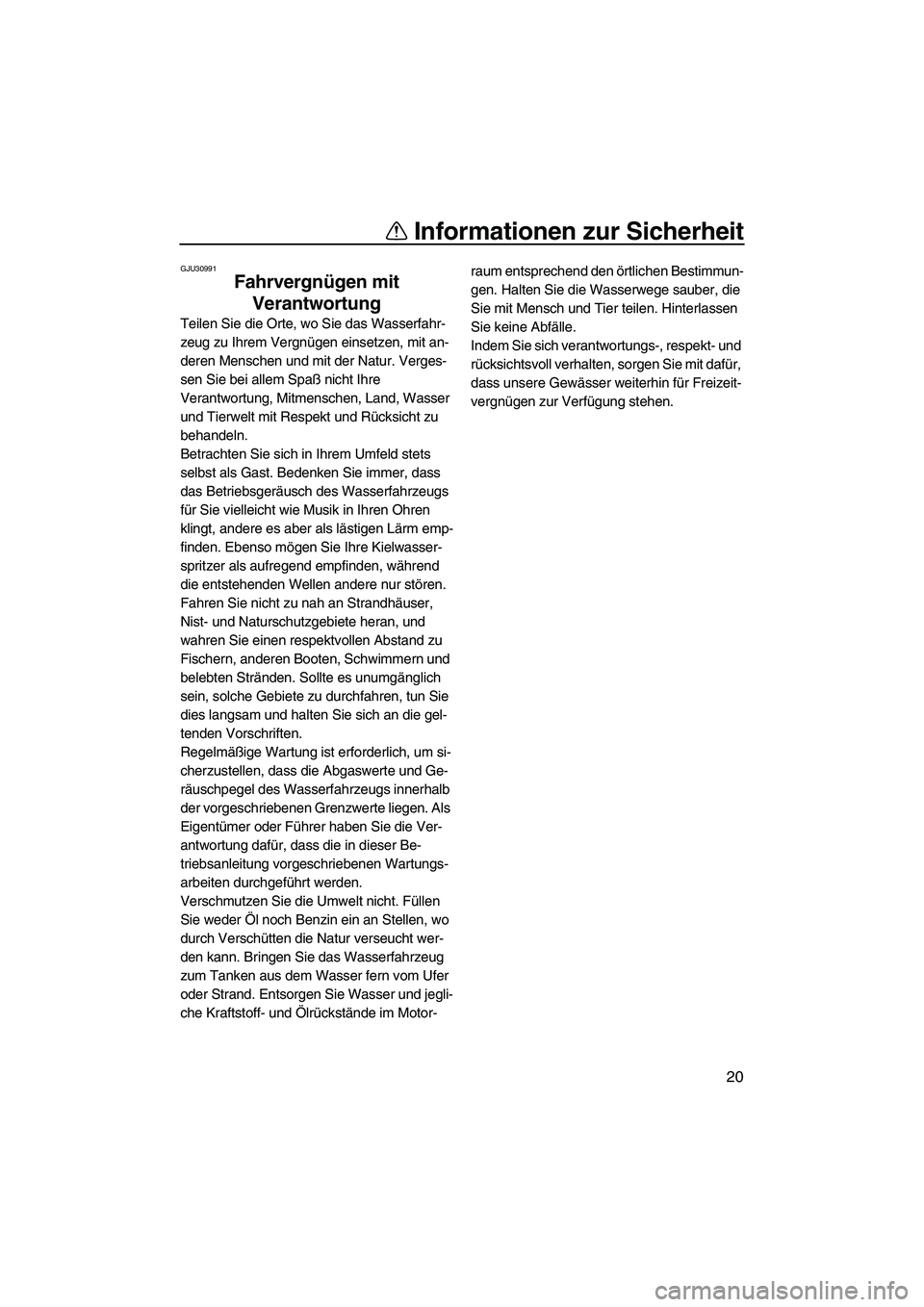

Fahrvergnügen mit
Verantwortung
Teilen Sie die Orte, wo Sie das Wasserfahr-
zeug zu Ihrem Vergnügen einsetzen, mit an-
deren Menschen und mit der Natur. Verges-
sen Sie bei allem Spaß nicht Ihre
Verantwortung, Mitmenschen, Land, Wasser
und Tierwelt mit Respekt und Rücksicht zu
behandeln.
Betrachten Sie sich in Ihrem Umfeld stets
selbst als Gast. Bedenken Sie immer, dass
das Betriebsgeräusch des Wasserfahrzeugs
für Sie vielleicht wie Musik in Ihren Ohren
klingt, andere es aber als lästigen Lärm emp-
finden. Ebenso mögen Sie Ihre Kielwasser-
spritzer als aufregend empfinden, während
die entstehenden Wellen andere nur stören.
Fahren Sie nicht zu nah an Strandhäuser,
Nist- und Naturschutzgebiete heran, und
wahren Sie einen respektvollen Abstand zu
Fischern, anderen Booten, Schwimmern und
belebten Stränden. Sollte es unumgänglich
sein, solche Gebiete zu durchfahren, tun Sie
dies langsam und halten Sie sich an die gel-
tenden Vorschriften.
Regelmäßige Wartung ist erforderlich, um si-
cherzustellen, dass die Abgaswerte und Ge-
räuschpegel des Wasserfahrzeugs innerhalb
der vorgeschriebenen Grenzwerte liegen. Als
Eigentümer oder Führer haben Sie die Ver-
antwortung dafür, dass die in dieser Be-
triebsanleitung vorgeschriebenen Wartungs-
arbeiten durchgeführt werden.
Verschmutzen Sie die Umwelt nicht. Füllen
Sie weder Öl noch Benzin ein an Stellen, wo
durch Verschütten die Natur verseucht wer-
den kann. Bringen Sie das Wasserfahrzeug
zum Tanken aus dem Wasser fern vom Ufer
oder Strand. Entsorgen Sie Wasser und jegli-
che Kraftstoff- und Ölrückstände im Motor-raum entsprechend den örtlichen Bestimmun-
gen. Halten Sie die Wasserwege sauber, die
Sie mit Mensch und Tier teilen. Hinterlassen
Sie keine Abfälle.
Indem Sie sich verantwortungs-, respekt- und
rücksichtsvoll verhalten, sorgen Sie mit dafür,
dass unsere Gewässer weiterhin für Freizeit-
vergnügen zur Verfügung stehen.
UF2C70G0.book Page 20 Tuesday, November 4, 2008 4:13 PM

Ausstattungen und Funktionen
21
GJU31010

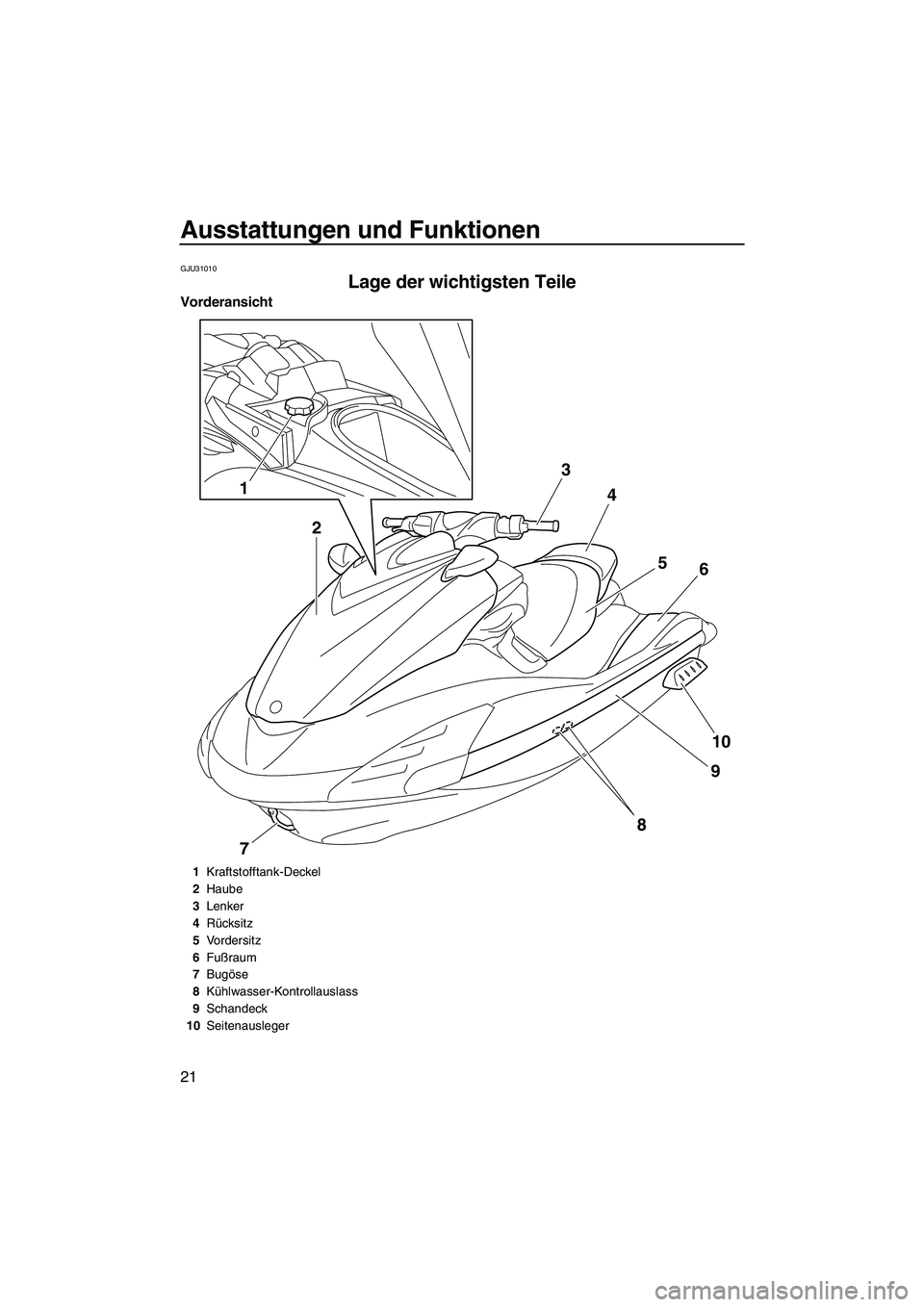

Lage der wichtigsten Teile
Vorderansicht
1
23
4
5
6
10
9
8
7
1Kraftstofftank-Deckel
2Haube
3Lenker
4Rücksitz
5Vordersitz
6Fußraum
7Bugöse
8Kühlwasser-Kontrollauslass
9Schandeck
10Seitenausleger
UF2C70G0.book Page 21 Tuesday, November 4, 2008 4:13 PM

Ausstattungen und Funktionen
22

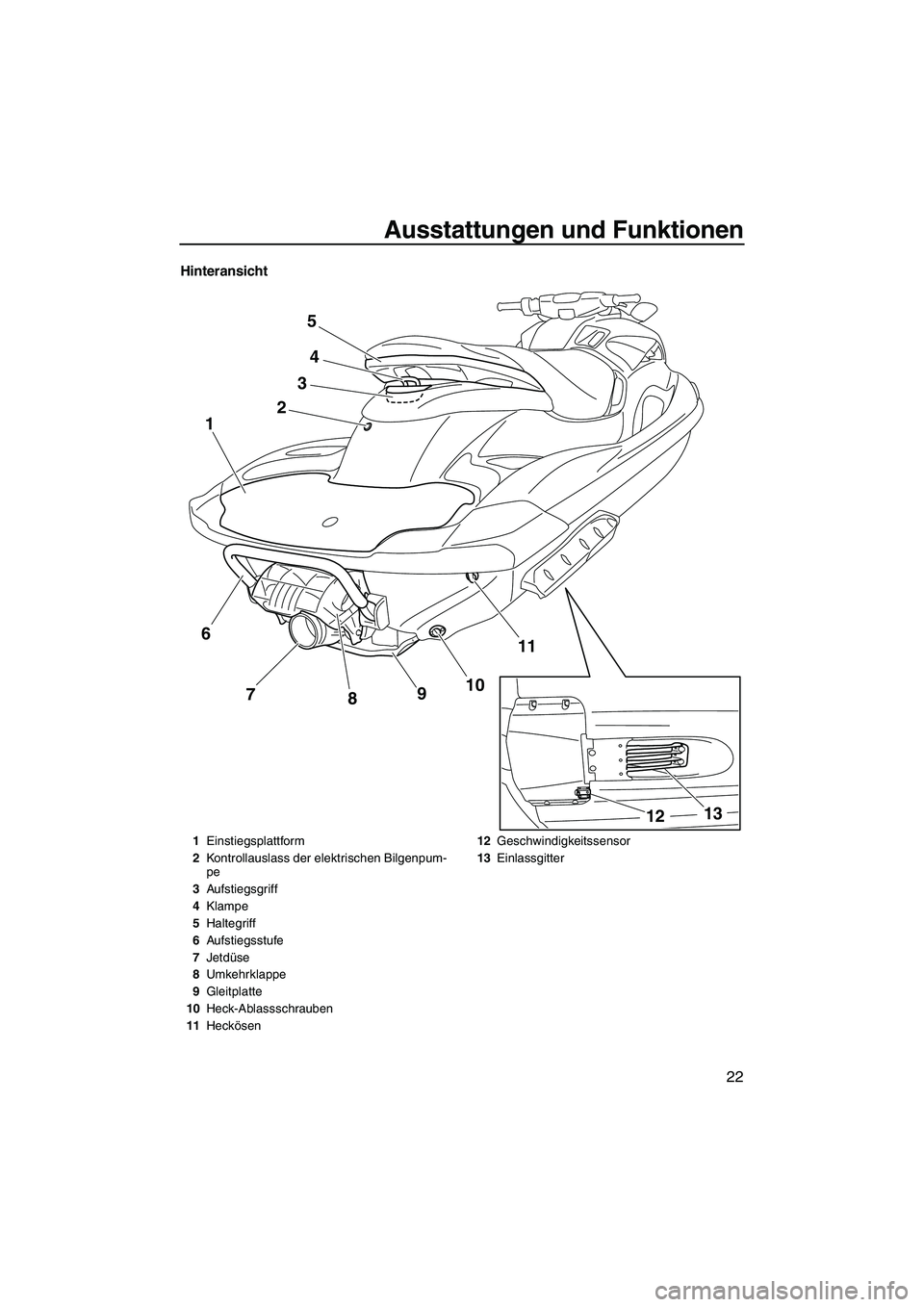

Hinteransicht
24
11
10
9
8 7 1
3
5
13
12
6
1Einstiegsplattform
2Kontrollauslass der elektrischen Bilgenpum-
pe
3Aufstiegsgriff
4Klampe
5Haltegriff
6Aufstiegsstufe
7Jetdüse
8Umkehrklappe
9Gleitplatte
10Heck-Ablassschrauben
11Heckösen12Geschwindigkeitssensor
13Einlassgitter
UF2C70G0.book Page 22 Tuesday, November 4, 2008 4:13 PM

Ausstattungen und Funktionen
23

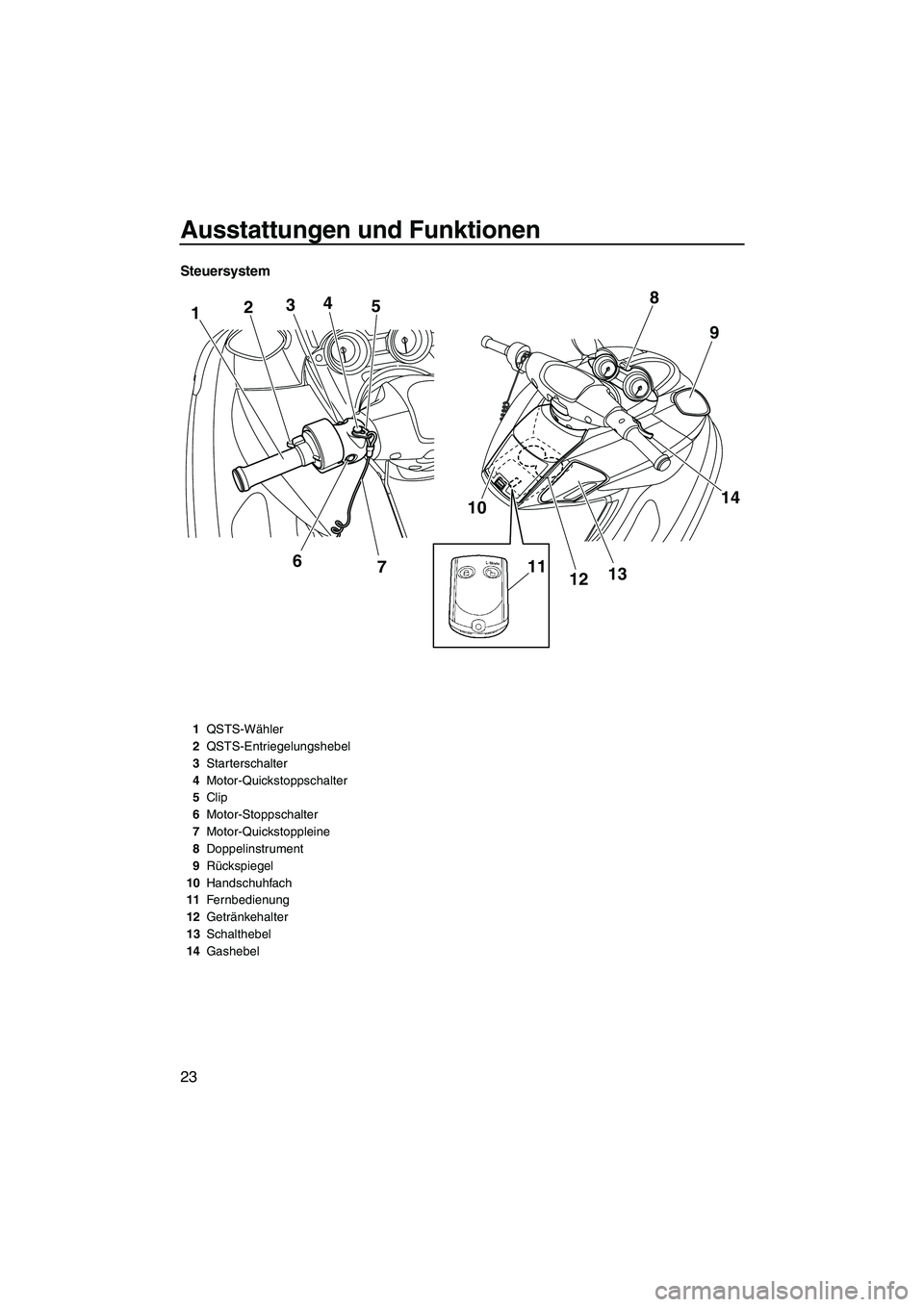

Steuersystem
1234
6
7 5
10
11121314 9 8
1QSTS-Wähler
2QSTS-Entriegelungshebel
3Starterschalter
4Motor-Quickstoppschalter
5Clip
6Motor-Stoppschalter
7Motor-Quickstoppleine
8Doppelinstrument
9Rückspiegel
10Handschuhfach
11Fernbedienung
12Getränkehalter
13Schalthebel
14Gashebel
UF2C70G0.book Page 23 Tuesday, November 4, 2008 4:13 PM
