YAMAHA FZS SVHO 2016 Manual de utilização (in Portuguese)

Ler atentamente este manual
antes de operar este veículo
aquático.
MANUAL DO
PROPRIETÁRIO/OPERADOR
2016 WaveRunner
FZS SVHO
F3K-F8199-73-P0
UF3K73P0.book Page 1 Tuesday, August 25, 2015 11:25 AM

Ler atentamente este manual antes de operar este veículo aquático. Este ma-
nual deverá permanecer no WaveRunner, caso este seja vendido.
UF3K72P0.book Page 1 Thursday, July 9, 2015 11:43 AM

Informações importantes
PJU42743

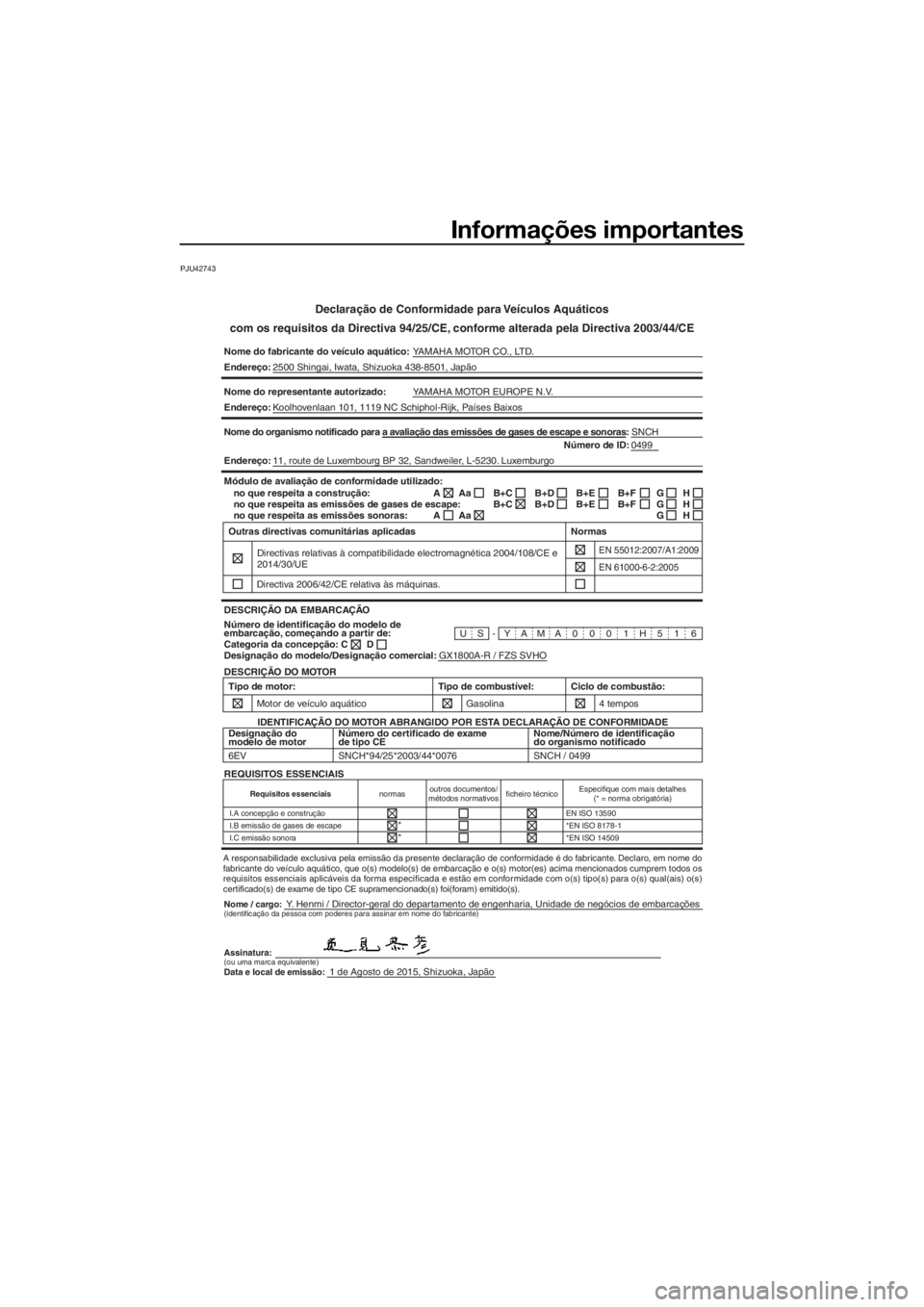

Declaração de Conformidade para Veículos Aquáticos
com os requisitos da Directiva 94/25/CE, conforme alterada pela Directiva 2003/44/CE
Nome do fabricante do veículo aquático: YAMAHA MOTOR CO., LTD.
Nome / cargo:Y. Henmi / Director-geral do departamento de engenharia, Unidade de negócios de embarcações
Endereço:
2500 Shingai, Iwata, Shizuoka 438-8501, Japão
Nome do representante autorizado: YAMAHA MOTOR EUROPE N.V.
Endereço: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Baixos
Nome do organismo notificado para a avaliação das emissões de gases de escape e sonoras: SNCH
GX1800A-R / FZS SVHO 0499
Endereço: 11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxemburgo
US-YAMA0001H516
Módulo de avaliação de conformidade utilizado:
no que respeita a construção:
no que respeita as emissões de gases de escape:
no que respeita as emissões sonoras:
DESCRIÇÃO DA EMBARCAÇÃO
DESCRIÇÃO DO MOTOR A
A
Número de identificação do modelo de
embarcação, começando a partir de:
Designação do modelo/Designação comercial: C
Categoria da concepção: Outras directivas comunitárias aplicadas
Directivas relativas à compatibilidade electromagnética 2004/108/CE e
2014/30/UE
EN 55012:2007/A1:2009
Directiva 2006/42/CE relativa às máquinas. Normas
EN 61000-6-2:2005
D
Aa
AaB+C
B+CB+D
B+D
B+E
B+EB+F
B+FG
G
GH
H
H
Tipo de motor:
Motor de veículo aquático Ciclo de combustão:
4 tempos
Tipo de combustível:
Gasolina
REQUISITOS ESSENCIAIS
IDENTIFICAÇÃO DO MOTOR ABRANGIDO POR ESTA DECLARAÇÃO DE CONFORMIDADE
Designação do
modelo de motor
6EV Nome/Número de identificação
do organismo notificado
SNCH / 0499
Número do certificado de exame
de tipo CE
SNCH*94/25*2003/44*0076
(identificação da pessoa com poderes para assinar em nome do fabricante)
Assinatura:(ou uma marca equivalente)Data e local de emissão:1 de Agosto de 2015, Shizuoka, Japão
Requisitos essenciais
normasoutros documentos/
métodos normativos ficheiro técnicoEspecifique com mais detalhes
(* = norma obrigatória)
I.A concepção e construção EN ISO 13590
I.B emissão de gases de escape *EN ISO 8178-1
I.C emissão sonora *EN ISO 14509
*
*
A responsabilidade exclusiva pela emissão da presente declaração de conformidade é do fabricante. Declaro, em nome do
fabricante do veículo aquático, que o(s) modelo(s) de embarcação e o(s) motor(es) acima \
mencionados cumprem todos os
requisitos essenciais aplicáveis da forma especificada e estão em conformidade com o(s) tipo(s) para o(s) qual(ais) o(s)
certificado(s) de exame de tipo CE supramencionado(s) foi(foram) emitido(s).
Número de ID:
UF3K73P0.book Page 1 Tuesday, August 25, 2015 11:25 AM

Informações importantes
PJU30193
Estimado
proprietário/operador
Obrigado por ter optado por um veículo
aquático Yamaha.
Este manual do proprietário/operador con-
tém informações necessárias para uma utili-
zação, manutenção e conservação
adequadas do veículo. Em caso de dúvidas
sobre a operação ou manutenção do seu ve-
ículo, consultar um Concessionário Yamaha.
Este manual não constitui um curso sobre
segurança na navegação ou náutica. Se este
for o seu primeiro veículo aquático ou caso
esteja a mudar para um tipo de veículo com
o qual não está familiarizado, para seu pró-
prio conforto e segurança, assegure-se de
que obtém formação ou prática adequada
antes de utilizar o veículo sozinho. Além dis-
so, qualquer Concessionário Yamaha ou or-
ganismo náutico terá o prazer de lhe
recomendar escolas náuticas locais ou ins-
trutores competentes.
Neste manual, as informações de importân-
cia particular são indicadas das seguintes
maneiras:
Este é o símbolo de alerta de segurança.
Serve para alertá-lo de potenciais perigos de
ferimentos. Obedeça a todas as mensagens
de segurança assinaladas por este símbolo
para evitar possíveis ferimentos ou mesmo a
morte.
AVISO
PWJ00072
Um AVISO indica uma situação perigosa
que, caso não seja evitada, pode resultar
em morte ou em ferimentos graves.
ADVERTÊNCIA
PCJ00092
Uma indicação de ADVERTÊNCIA assina-
la precauções especiais que devem ser
tomadas para evitar danificar o veículo
aquático ou outros bens.
OBSERVAÇÃO:
As mensagens OBSERVAÇÃO indicam infor-
mações importantes, destinadas a esclare-
cer ou facilitar os procedimentos.
UF3K72P0.book Page 2 Thursday, July 9, 2015 11:43 AM

Informações importantes
PJU40411
Devido à política da Yamaha de contínuo de-
senvolvimento dos seus produtos, este veí-
culo poderá não ser exactamente igual ao
descrito no presente manual do proprietá-
rio/operador. As especificações estão sujei-
tas a alterações sem aviso prévio.
O presente manual deverá ser considerado
como um componente integrante do veículo,
devendo, por esta razão, permanecer com o
veículo mesmo que este seja subsequente-
mente vendido.
PJU30233
WaveRunner FZS SVHO
MANUAL DO PROPRIETÁRIO/OPERA- DOR
©2015 por Yamaha Motor Co., Ltd. 1ª edição, Agosto 2015
Reservados todos os direitos.
A reprodução e a utilização
sem prévia autorização escrita de Yamaha Motor Co., Ltd.
não são autorizadas.Impresso nos E.U.A.
UF3K73P0.book Page 3 Tuesday, August 25, 2015 11:26 AM

Índice
Etiquetas importantes e gerais ........ 1
Números de identificação ............... 1
Número de Identificação Principal
(PRI-ID) ........................................... 1
Número de Identificação do Veículo
(CIN) ................................................ 1
Número de série do motor ................. 1
Etiqueta com a data de fabrico .......... 2
Informações sobre o modelo .......... 3
Placa do fabricante ............................ 3
Etiquetas importantes ..................... 4
Etiquetas de aviso .............................. 5
Outras etiquetas ................................. 9
Informações de segurança ............ 11
Limitações dos operadores do
veículo aquático ......................... 11
Limitações durante a condução ... 12
Requisitos de operação ................ 14
Equipamento recomendado ......... 16
Informações de perigo .................. 17
Características do veículo ............. 17
Wakeboard e esqui aquático ........ 19
Regras de segurança na
navegação.................................. 21
Utilização responsável do
veículo ........................................ 21
Descrição ......................................... 23
Glossário do veículo aquático....... 23
Localização dos componentes
principais .................................... 24
Funcionamento da função de
controlo ............................................ 28
Funções de controlo do veículo
aquático ..................................... 28
Transmissor do controlo remoto ...... 28
Sistema de Segurança Yamaha ....... 29
Interruptor de paragem do motor .... 30
Interruptor de paragem de
emergência ................................... 30Interruptor de arranque ................... 30
Comando do acelerador .................. 31
Sistema de governo ......................... 31
Sistema de governo telescópico ...... 32
Saídas piloto da água de
refrigeração ................................... 33
Purgador de água............................. 33
Operação do veículo aquático....... 35
Funções de operação do veículo
aquático ..................................... 35
Sistema de marcha à ré ................... 35
Sistema de Controlo do Caimento
(Q.S.T.S.) ....................................... 36
Modos de funcionamento do
veículo........................................ 37
Modo de baixas rotações ................ 37
Funcionamento dos
instrumentos ................................... 39
Contador analógico duplo ............ 39
Velocímetro ...................................... 39
Conta-rotações ................................ 39
Visor de informações ....................... 40
Funcionamento do
equipamento ................................... 44
Equipamento................................. 44
Bancos ............................................. 44
Pegas manuais ................................. 45
Pega de embarque ........................... 45
Degrau de embarque ....................... 45
Olhal da proa .................................... 46
Olhais da popa ................................. 46
Cunho ............................................... 46
Compartimentos de
armazenamento ............................ 47
Suporte e cobertura do extintor de
incêndios....................................... 50
UF3K72P0.book Page 1 Thursday, July 9, 2015 11:43 AM

Índice
Requisitos de operação e
manuseamento ................................ 52
Requisitos de combustível ............ 52
Combustível ..................................... 52
Requisitos do óleo do motor......... 55
Óleo do motor .................................. 55
Drenagem da água do porão ........ 56
Drenagem da água do porão em
terra............................................... 56
Drenagem da água do porão na
água .............................................. 57
Transporte num reboque .............. 58
Operação pela primeira vez ........... 59
Rodagem do motor ....................... 59
Verificações pré-operação ............. 60
Lista de verificações
pré-operação ................................ 60
Pontos de verificação
pré-operação ............................. 62
Verificações prévias ao
lançamento ................................... 62
Verificações posteriores ao
lançamento ................................... 70
Operação ......................................... 72
Operação do veículo aquático ...... 72
Familiarização com o veículo ........... 72
Aprendizagem da operação do
veículo........................................... 72
Posição de condução ...................... 73
Colocação do veículo na água......... 73
Arranque do motor na água ............. 73
Paragem do motor ........................... 74
Abandono do veículo ....................... 75
Utilização do veículo aquático ......... 75
Viragem do veículo........................... 75
Paragem do veículo ......................... 77
Utilizar o veículo aquático em
marcha à ré ................................... 77
Embarque no veículo ....................... 78
Início da marcha ............................... 82
Veículo virado de quilha ................... 83Abicagem e atracação do veículo .... 84
Operação em áreas com muitas
algas.............................................. 84
Após a remoção do veículo da
água .............................................. 84
Conservação e armazenamento ... 86
Cuidados pós-operação ............... 86
Lavagem das condutas (passagens)
da água de refrigeração ................ 86
Limpeza do veículo .......................... 87
Cuidados com a bateria ................... 87
Armazenamento por um longo
período....................................... 90
Limpeza ............................................ 90
Lubrificação ...................................... 90
Tratamento contra a corrosão.......... 91
Manutenção..................................... 92
Manutenção .................................. 92
Jogo de ferramentas ........................ 92
Remoção e instalação da cobertura
do motor ....................................... 92
Tabela de manutenção periódica ..... 94
Óleo do motor e filtro de óleo .......... 96
Especificações ................................ 97
Especificações.............................. 97
Recuperação de anomalias ........... 98
Diagnóstico de anomalias ............ 98
Tabela de diagnóstico de
anomalias ...................................... 98
Procedimentos de emergência... 102
Limpeza da tomada do jacto e da
turbina ......................................... 102
Ligação de cabo auxiliar à
bateria ......................................... 103
Substituição dos fusíveis ............... 103
Reboque do veículo ....................... 105
Veículo submerso ........................... 105
Índice remissivo ............................ 107
UF3K72P0.book Page 2 Thursday, July 9, 2015 11:43 AM

Etiquetas importantes e gerais
1
PJU36452
Números de identificação
Registar nos espaços reservados para o efei-
to o Número de Identificação Principal (PRI-
ID), o Número de Identificação do Veículo
(CIN) e o Número de Série do Motor, de
modo a facilitar a correcta identificação das
peças sobresselentes, aquando da sua en-
comenda num Concessionário Yamaha. Re-
gistar também estes números num local
seguro, para facilitar a localização/identifica-
ção do veículo em caso de furto.
PJU42521Número de Identificação Principal
(PRI-ID)
O número PRI-ID encontra-se gravado numa
chapa situada dentro do compartimento do
motor. (Ver os procedimentos de remoção e
instalação dos bancos na página 44 e as in-
formações sobre o compartimento de arma-
zenamento estanque amovível na página 49.)
MODELO:
GX1800A-R (FZS SVHO)
PJU36551Número de Identificação do Veículo
(CIN)
O CIN encontra-se gravado numa chapa afi-
xada no convés da popa.
PJU40471Número de série do motor
O número de série do motor encontra-se gra-
vado numa chapa afixada no bloco motor.
(Ver os procedimentos de remoção e instala-
ção dos bancos na página 44 e ver os proce-
1Localização do número de Identificação
Principal (PRI-ID)
1
MODELYAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICANES ET
JAPONAISES.
PRI-I.D.F3K
F3K
1Localização do Número de Identificação do
Veículo (CIN)
1
UF3K72P0.book Page 1 Thursday, July 9, 2015 11:43 AM

Etiquetas importantes e gerais
2
dimentos de remoção e instalação da
cobertura do motor na página 92.)
PJU42031Etiqueta com a data de fabrico
Esta etiqueta está colocada no topo da cabe-
ça do cilindro. (Ver os procedimentos de re-
moção e instalação dos bancos na página 44e ver os procedimentos de remoção e insta-
lação da cobertura do motor na página 92.)
1Localização do número de série do motor
1
1Localização da etiqueta com a data de
fabrico
1
UF3K72P0.book Page 2 Thursday, July 9, 2015 11:43 AM

Etiquetas importantes e gerais
3
PJU30321
Informações sobre o modeloPJU30332Placa do fabricante
Os veículos aquáticos que apresentem esta
etiqueta cumprem determinadas partes da
directiva do Parlamento Europeu relativa às
máquinas.
Algumas informações são fornecidas na pla-
ca do fabricante colocada no veículo. São
fornecidas explicações completas destas in-
formações nas secções relevantes do manu-
al.
Categoria deste veículo aquático: C
Categoria C:
Este veículo aquático foi concebido para fun-
cionar com ventos até à força 6 da escala de
Beaufort e com as respectivas alturas de
onda (alturas significativas das ondas até 2 m
(6.56 ft); ver a OBSERVAÇÃO que se segue).
Essas condições estão presentes em águas
interiores expostas, em estuários e em águascosteiras em condições climatéricas mode-
radas.OBSERVAÇÃO:
A altura significativa das ondas é a altura mé-
dia do terço mais alto das mesmas, o que
corresponde aproximadamente à altura da
onda calculada por um observador com ex-
periência. No entanto, algumas ondas terão o
dobro dessa altura.
1Localização da placa do fabricante
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF3K72P0.book Page 3 Thursday, July 9, 2015 11:43 AM
