YAMAHA GP1300R 2005 Manuale de Empleo (in Spanish)

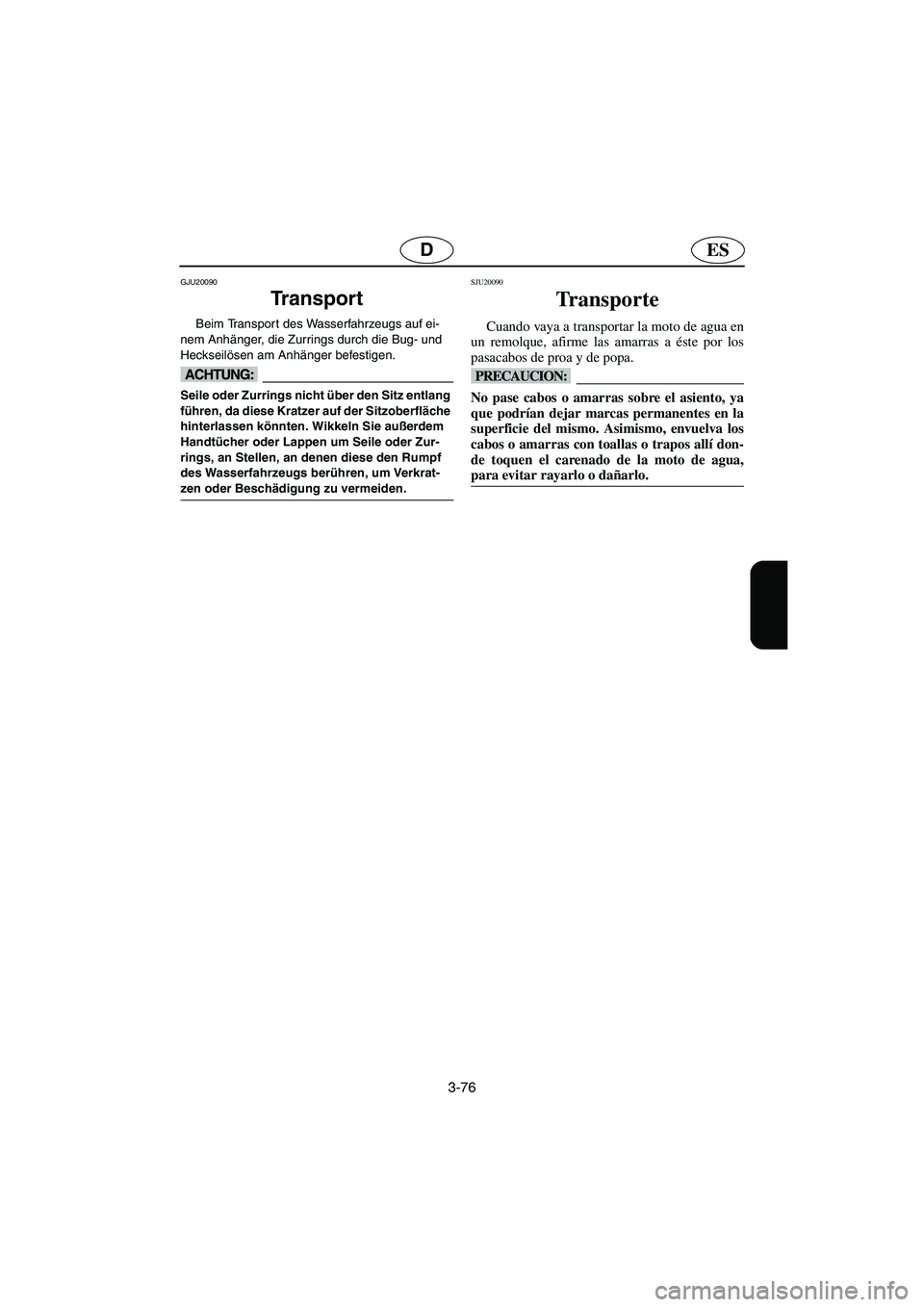

3-76
ESD
GJU20090
Tr a n s p o r t
Beim Transpor t des Wasserfahrzeugs auf ei-
nem Anhänger, die Zurrings durch die Bug- und
Heckseilösen am Anhänger befestigen.
@ Seile oder Zurrings nicht über den Sitz entlang
führen, da diese Kratzer auf der Sitzoberfläche
hinterlassen könnten. Wikkeln Sie außerdem
Handtücher oder Lappen um Seile oder Zur-
rings, an Stellen, an denen diese den Rumpf
des Wasserfahrzeugs berühren, um Verkrat-
zen oder Beschädigung zu vermeiden.
@
SJU20090
Tr a n s p o r t e
Cuando vaya a transportar la moto de agua en
un remolque, afirme las amarras a éste por los
pasacabos de proa y de popa.
@ No pase cabos o amarras sobre el asiento, ya
que podrían dejar marcas permanentes en la
superficie del mismo. Asimismo, envuelva los
cabos o amarras con toallas o trapos allí don-
de toquen el carenado de la moto de agua,
para evitar rayarlo o dañarlo.
@
UF1G82A0.book Page 76 Tuesday, October 5, 2004 9:56 AM

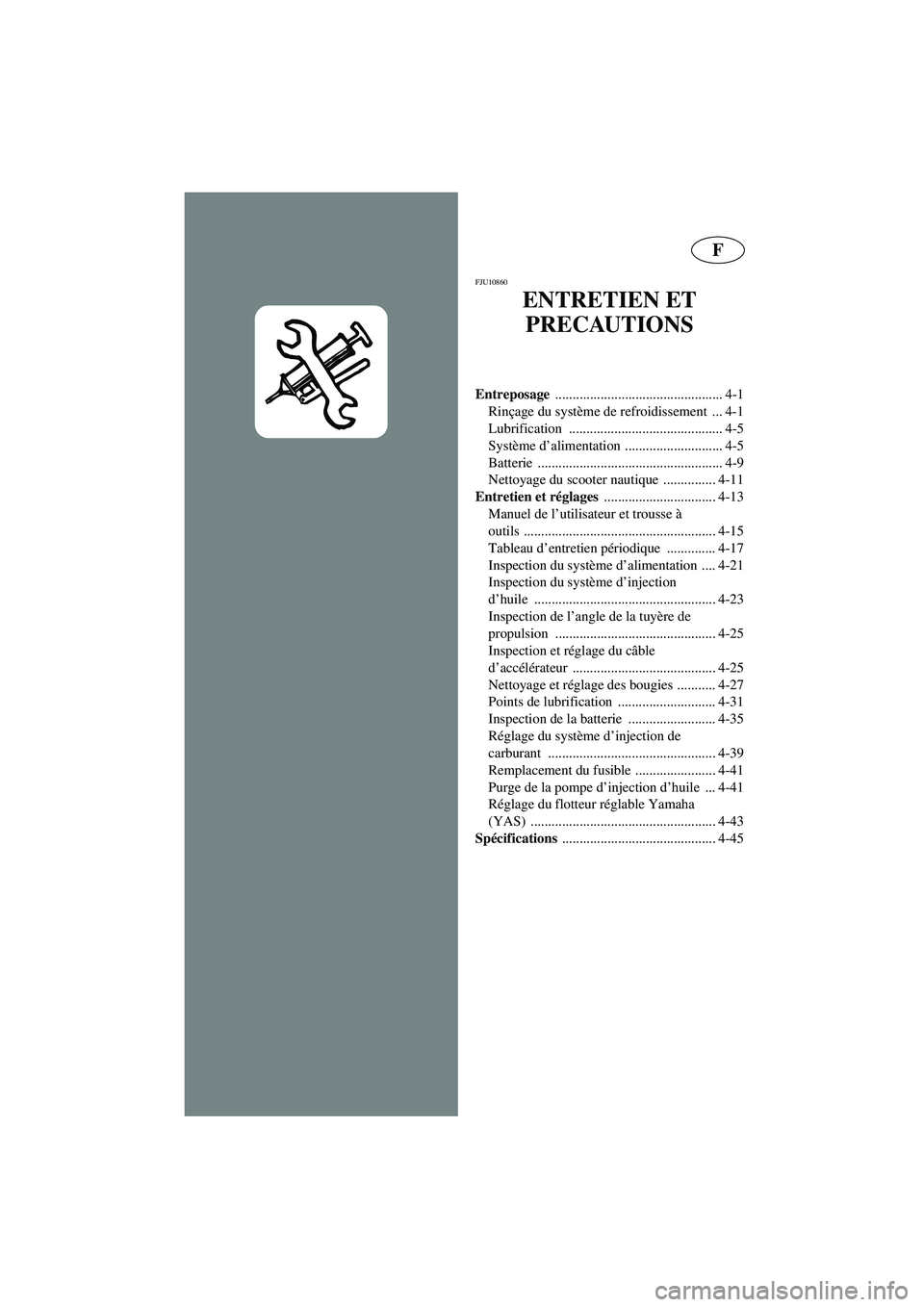

F
FJU10860
ENTRETIEN ET
PRECAUTIONS
Entreposage
................................................ 4-1
Rinçage du système de refroidissement ... 4-1
Lubrification ............................................ 4-5
Système d’alimentation ............................ 4-5
Batterie ..................................................... 4-9
Nettoyage du scooter nautique ............... 4-11
Entretien et réglages
................................ 4-13
Manuel de l’utilisateur et trousse à
outils ....................................................... 4-15
Tableau d’entretien périodique .............. 4-17
Inspection du système d’alimentation .... 4-21
Inspection du système d’injection
d’huile .................................................... 4-23
Inspection de l’angle de la tuyère de
propulsion .............................................. 4-25
Inspection et réglage du câble
d’accélérateur ......................................... 4-25
Nettoyage et réglage des bougies ........... 4-27
Points de lubrification ............................ 4-31
Inspection de la batterie ......................... 4-35
Réglage du système d’injection de
carburant ................................................ 4-39
Remplacement du fusible ....................... 4-41
Purge de la pompe d’injection d’huile ... 4-41
Réglage du flotteur réglable Yamaha
(YAS) ..................................................... 4-43
Spécifications
............................................ 4-45
UF1G82A0.book Page 1 Tuesday, October 5, 2004 9:56 AM

ESD
4
GJU10860
WARTUNG UND
PFLEGE
Stillegung ..................................................... 4-2
Kühlsystem spülen ..................................... 4-2
Schmierung ................................................ 4-6
Kraftstoffsystem ......................................... 4-6
Batterie ..................................................... 4-10
Säubern des Wasserfahrzeugs ................ 4-12
Wartung und Einstellungen ...................... 4-14
Eigentümer-/Benutzerhandbuch und
Werkzeugsatz .......................................... 4-16
Tabelle zur regelmäßigen Wartung .......... 4-18
Überprüfung des Kraftstoffsystems .......... 4-22
Überprüfung des Öleinspritzsystems ....... 4-24
Überprüfung des
Strahlschubdüsenwinkels ........................ 4-26
Überprüfung und Einstellung des
Gasseilzugs ............................................. 4-26
Säuberung und Einstellung der
Zündkerzen .............................................. 4-28
Schmierstellen ......................................... 4-32
Überprüfung der Batterie ......................... 4-36
Einstellen des Kraftstoffeinspritzsytems .. 4-40
Auswechseln der Sicherung .................... 4-42
Ablassen der Öleinspritzpumpe ............... 4-42
Einstellung des seitlichen Auslegers
(Yamaha Adjustable Sponson, YAS) ....... 4-44
Technische Daten ...................................... 4-46
SJU10860
MANTENIMIENTO Y
CUIDADOS
Almacenamiento
........................................ 4-2
Lavado del sistema de refrigeración con
agua .......................................................... 4-2
Engrase ..................................................... 4-6
Sistema de combustible ............................ 4-6
Batería .................................................... 4-10
Limpieza de la moto de agua ................. 4-12
Mantenimiento y ajustes
......................... 4-14
Manual del propietario/piloto y juego
de herramientas ...................................... 4-16
Cuadro de mantenimiento periódico ...... 4-19
Revisión del sistema de combustible ..... 4-22
Revisión del sistema de inyección de
aceite ...................................................... 4-24
Verificación del ángulo de la tobera de
propulsión .............................................. 4-26
Revisión y ajuste del cable del
acelerador ............................................... 4-26
Limpieza y ajuste de las bujías .............. 4-28
Puntos de engrase ................................... 4-32
Revisión de la batería ............................. 4-36
Ajuste del sistema de inyección de
combustible ............................................ 4-40
Cambio de fusible .................................. 4-42
Purga de la bomba de inyección de
aceite ...................................................... 4-42
Ajuste de la aleta ajustable Yamaha
(YAS) ..................................................... 4-44
Especificaciones
........................................ 4-47
UF1G82A0.book Page 2 Tuesday, October 5, 2004 9:56 AM

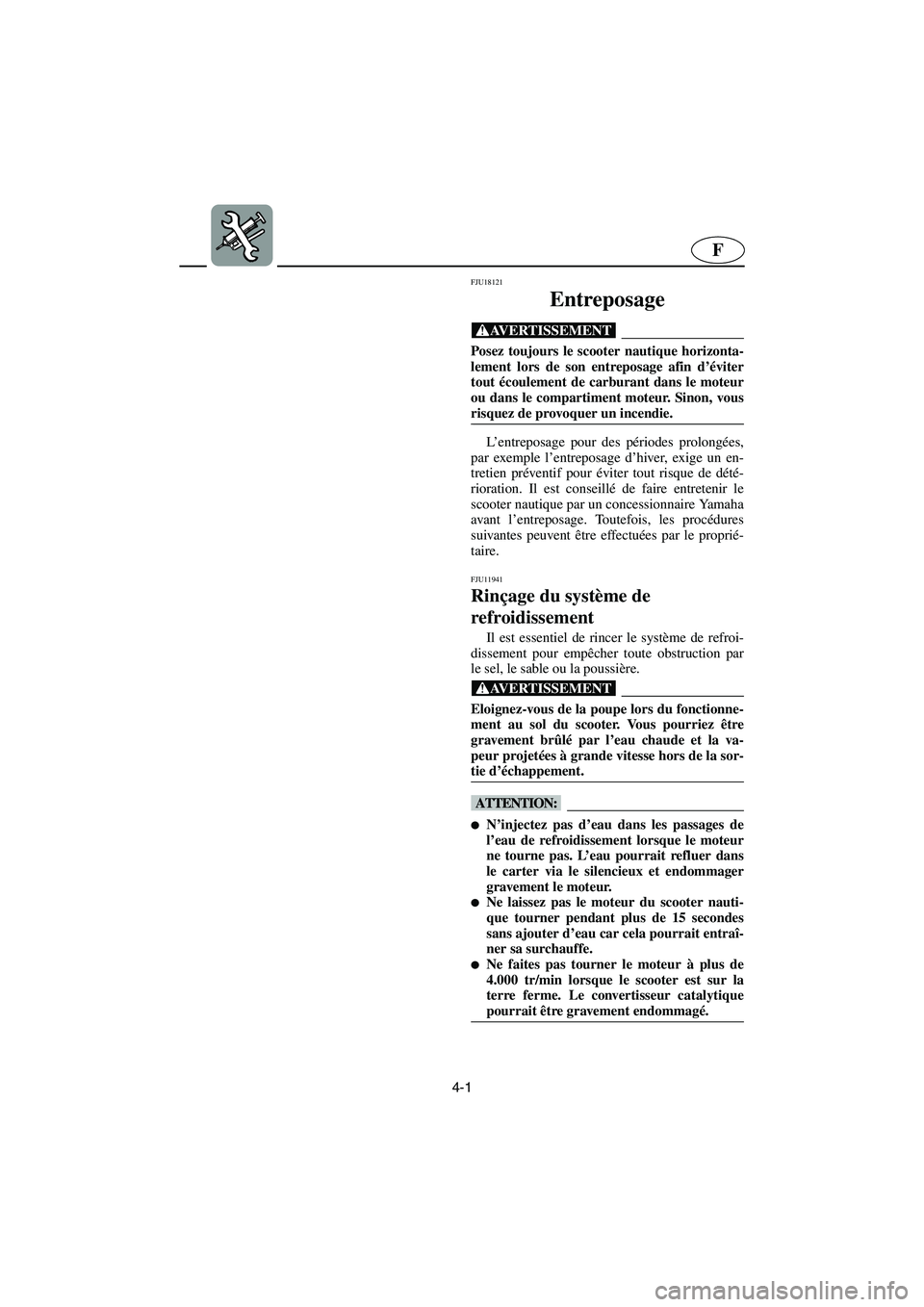

4-1
F
FJU18121
Entreposage
@ Posez toujours le scooter nautique horizonta-
lement lors de son entreposage afin d’éviter
tout écoulement de carburant dans le moteur
ou dans le compartiment moteur. Sinon, vous
risquez de provoquer un incendie.
@
L’entreposage pour des périodes prolongées,
par exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dété-
rioration. Il est conseillé de faire entretenir le
scooter nautique par un concessionnaire Yamaha
avant l’entreposage. Toutefois, les procédures
suivantes peuvent être effectuées par le proprié-
taire.
FJU11941
Rinçage du système de
refroidissement
Il est essentiel de rincer le système de refroi-
dissement pour empêcher toute obstruction par
le sel, le sable ou la poussière.
@ Eloignez-vous de la poupe lors du fonctionne-
ment au sol du scooter. Vous pourriez être
gravement brûlé par l’eau chaude et la va-
peur projetées à grande vitesse hors de la sor-
tie d’échappement.
@
@
N’injectez pas d’eau dans les passages de
l’eau de refroidissement lorsque le moteur
ne tourne pas. L’eau pourrait refluer dans
le carter via le silencieux et endommager
gravement le moteur.

Ne laissez pas le moteur du scooter nauti-
que tourner pendant plus de 15 secondes
sans ajouter d’eau car cela pourrait entraî-
ner sa surchauffe.

Ne faites pas tourner le moteur à plus de
4.000 tr/min lorsque le scooter est sur la
terre ferme. Le convertisseur catalytique
pourrait être gravement endommagé.
@
UF1G82A0.book Page 1 Tuesday, October 5, 2004 9:56 AM

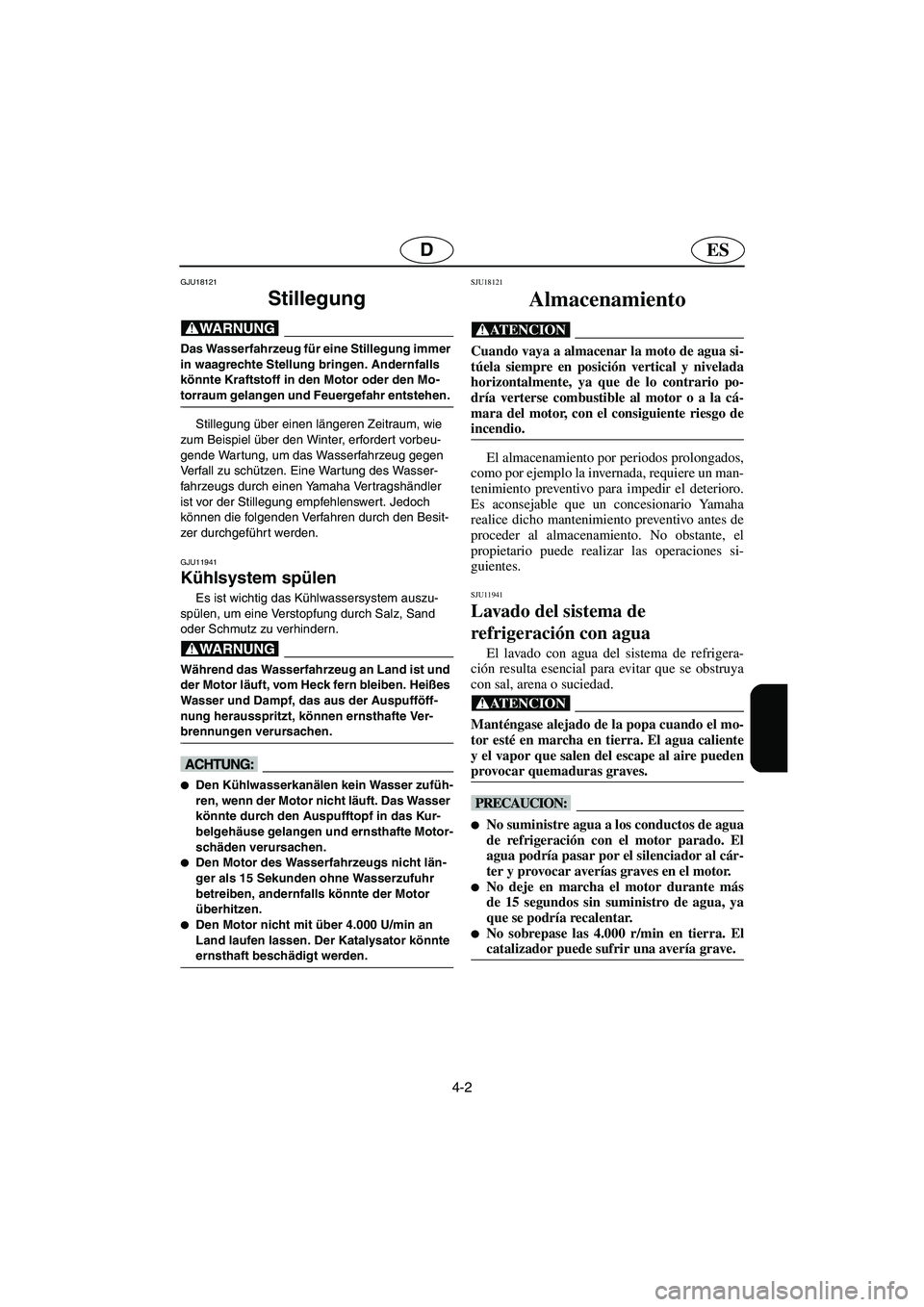

4-2
ESD
GJU18121
Stillegung
@ Das Wasserfahrzeug für eine Stillegung immer
in waagrechte Stellung bringen. Andernfalls
könnte Kraftstoff in den Motor oder den Mo-
torraum gelangen und Feuergefahr entstehen.
@
Stillegung über einen längeren Zeitraum, wie
zum Beispiel über den Winter, erfordert vorbeu-
gende Wartung, um das Wasserfahrzeug gegen
Ve r f a l l z u s c hützen. Eine War tung des Wasser-
fahrzeugs durch einen Yamaha Ver tragshändler
ist vor der Stillegung empfehlenswert. Jedoch
können die folgenden Verfahren durch den Besit-
zer durchgeführt werden.
GJU11941
Kühlsystem spülen
Es ist wichtig das Kühlwassersystem auszu-
spülen, um eine Verstopfung durch Salz, Sand
oder Schmutz zu verhindern.
@ Während das Wasserfahrzeug an Land ist und
der Motor läuft, vom Heck fern bleiben. Heißes
Wasser und Dampf, das aus der Auspufföff-
nung herausspritzt, können ernsthafte Ver-
brennungen verursachen.
@
@
Den Kühlwasserkanälen kein Wasser zufüh-
ren, wenn der Motor nicht läuft. Das Wasser
könnte durch den Auspufftopf in das Kur-
belgehäuse gelangen und ernsthafte Motor-
schäden verursachen.

Den Motor des Wasserfahrzeugs nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte der Motor
überhitzen.

Den Motor nicht mit über 4.000 U/min an
Land laufen lassen. Der Katalysator könnte
ernsthaft beschädigt werden.
@
SJU18121
Almacenamiento
@ Cuando vaya a almacenar la moto de agua si-
túela siempre en posición vertical y nivelada
horizontalmente, ya que de lo contrario po-
dría verterse combustible al motor o a la cá-
mara del motor, con el consiguiente riesgo de
incendio.
@
El almacenamiento por periodos prolongados,
como por ejemplo la invernada, requiere un man-
tenimiento preventivo para impedir el deterioro.
Es aconsejable que un concesionario Yamaha
realice dicho mantenimiento preventivo antes de
proceder al almacenamiento. No obstante, el
propietario puede realizar las operaciones si-
guientes.
SJU11941
Lavado del sistema de
refrigeración con agua
El lavado con agua del sistema de refrigera-
ción resulta esencial para evitar que se obstruya
con sal, arena o suciedad.
@ Manténgase alejado de la popa cuando el mo-
tor esté en marcha en tierra. El agua caliente
y el vapor que salen del escape al aire pueden
provocar quemaduras graves.
@
@
No suministre agua a los conductos de agua
de refrigeración con el motor parado. El
agua podría pasar por el silenciador al cár-
ter y provocar averías graves en el motor.

No deje en marcha el motor durante más
de 15 segundos sin suministro de agua, ya
que se podría recalentar.

No sobrepase las 4.000 r/min en tierra. El
catalizador puede sufrir una avería grave.
@
UF1G82A0.book Page 2 Tuesday, October 5, 2004 9:56 AM

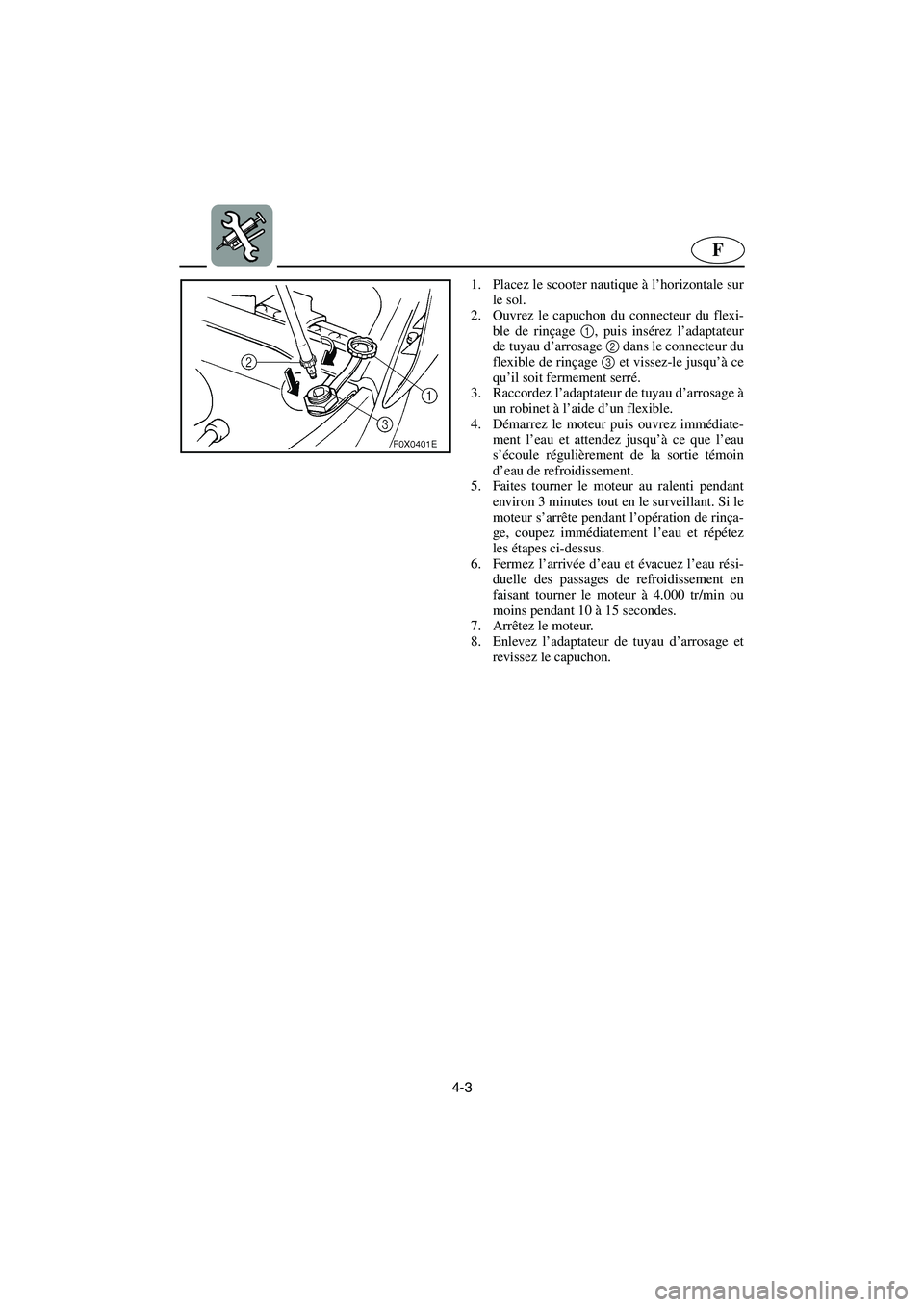

4-3
F
1. Placez le scooter nautique à l’horizontale sur
le sol.
2. Ouvrez le capuchon du connecteur du flexi-
ble de rinçage 1, puis insérez l’adaptateur
de tuyau d’arrosage 2 dans le connecteur du
flexible de rinçage 3 et vissez-le jusqu’à ce
qu’il soit fermement serré.
3. Raccordez l’adaptateur de tuyau d’arrosage à
un robinet à l’aide d’un flexible.
4. Démarrez le moteur puis ouvrez immédiate-
ment l’eau et attendez jusqu’à ce que l’eau
s’écoule régulièrement de la sortie témoin
d’eau de refroidissement.
5. Faites tourner le moteur au ralenti pendant
environ 3 minutes tout en le surveillant. Si le
moteur s’arrête pendant l’opération de rinça-
ge, coupez immédiatement l’eau et répétez
les étapes ci-dessus.
6. Fermez l’arrivée d’eau et évacuez l’eau rési-
duelle des passages de refroidissement en
faisant tourner le moteur à 4.000 tr/min ou
moins pendant 10 à 15 secondes.
7. Arrêtez le moteur.
8. Enlevez l’adaptateur de tuyau d’arrosage et
revissez le capuchon.
UF1G82A0.book Page 3 Tuesday, October 5, 2004 9:56 AM

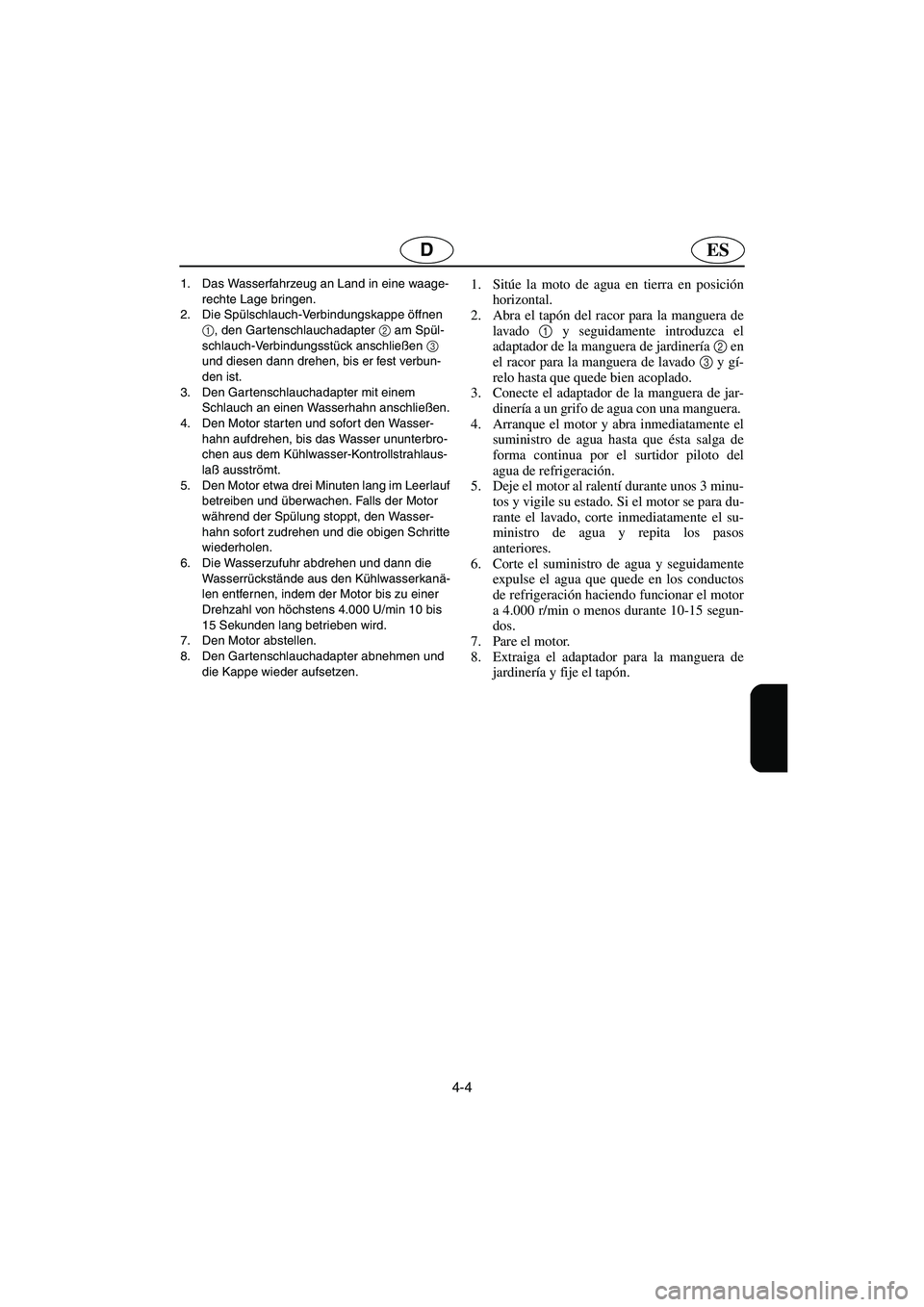

4-4
ESD
1. Das Wasserfahrzeug an Land in eine waage-
rechte Lage bringen.
2. Die Spülschlauch-Verbindungskappe öffnen
1
, den Gartenschlauchadapter 2
am Spül-
schlauch-Verbindungsstück anschließen 3

und diesen dann drehen, bis er fest verbun-
den ist.
3. Den Gartenschlauchadapter mit einem
Schlauch an einen Wasserhahn anschließen.
4. Den Motor star ten und sofort den Wasser-
hahn aufdrehen, bis das Wasser ununterbro-
chen aus dem Kühlwasser-Kontrollstrahlaus-
laß ausströmt.
5. Den Motor etwa drei Minuten lang im Leerlauf
betreiben und überwachen. Falls der Motor
während der Spülung stoppt, den Wasser-
hahn sofort zudrehen und die obigen Schritte
wiederholen.
6. Die Wasserzufuhr abdrehen und dann die
Wasserrückstände aus den Kühlwasserkanä-
len entfernen, indem der Motor bis zu einer
Drehzahl von höchstens 4.000 U/min 10 bis
15 Sekunden lang betrieben wird.
7. Den Motor abstellen.
8. Den Gartenschlauchadapter abnehmen und
die Kappe wieder aufsetzen. 1. Sitúe la moto de agua en tierra en posición
horizontal.
2. Abra el tapón del racor para la manguera de
lavado 1
y seguidamente introduzca el
adaptador de la manguera de jardinería 2
en
el racor para la manguera de lavado 3
y gí-
relo hasta que quede bien acoplado.
3. Conecte el adaptador de la manguera de jar-
dinería a un grifo de agua con una manguera.
4. Arranque el motor y abra inmediatamente el
suministro de agua hasta que ésta salga de
forma continua por el surtidor piloto del
agua de refrigeración.
5. Deje el motor al ralentí durante unos 3 minu-
tos y vigile su estado. Si el motor se para du-
rante el lavado, corte inmediatamente el su-
ministro de agua y repita los pasos
anteriores.
6. Corte el suministro de agua y seguidamente
expulse el agua que quede en los conductos
de refrigeración haciendo funcionar el motor
a 4.000 r/min o menos durante 10-15 segun-
dos.
7. Pare el motor.
8. Extraiga el adaptador para la manguera de
jardinería y fije el tapón.
UF1G82A0.book Page 4 Tuesday, October 5, 2004 9:56 AM

4-5
F
FJU20100

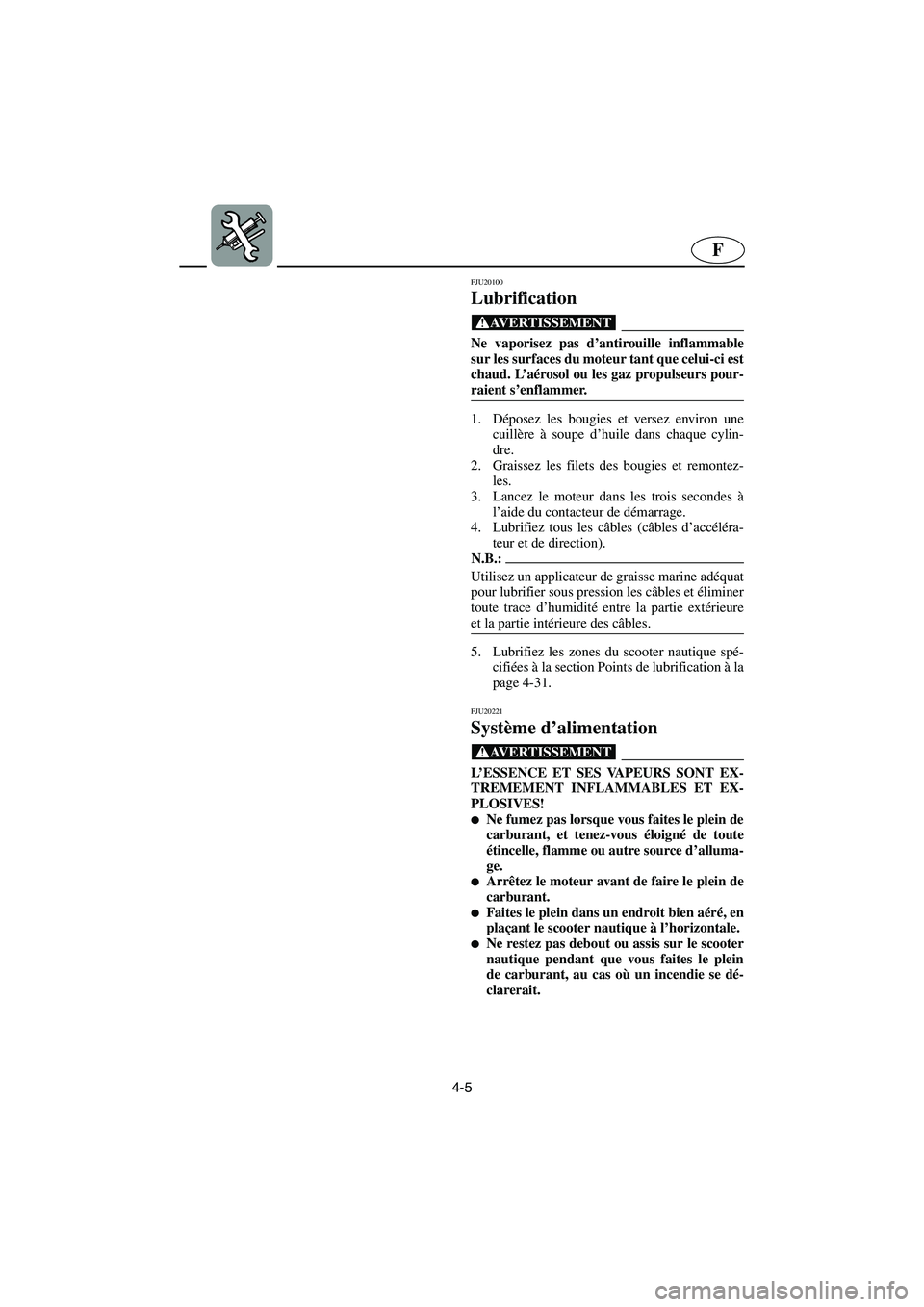

Lubrification
@ Ne vaporisez pas d’antirouille inflammable
sur les surfaces du moteur tant que celui-ci est
chaud. L’aérosol ou les gaz propulseurs pour-
raient s’enflammer.
@
1. Déposez les bougies et versez environ une
cuillère à soupe d’huile dans chaque cylin-
dre.
2. Graissez les filets des bougies et remontez-
les.
3. Lancez le moteur dans les trois secondes à
l’aide du contacteur de démarrage.
4. Lubrifiez tous les câbles (câbles d’accéléra-
teur et de direction).
N.B.:@ Utilisez un applicateur de graisse marine adéquat
pour lubrifier sous pression les câbles et éliminer
toute trace d’humidité entre la partie extérieure
et la partie intérieure des câbles.
@
5. Lubrifiez les zones du scooter nautique spé-
cifiées à la section Points de lubrification à la
page 4-31.
FJU20221
Système d’alimentation
@ L’ESSENCE ET SES VAPEURS SONT EX-
TREMEMENT INFLAMMABLES ET EX-
PLOSIVES!

Ne fumez pas lorsque vous faites le plein de
carburant, et tenez-vous éloigné de toute
étincelle, flamme ou autre source d’alluma-
ge.

Arrêtez le moteur avant de faire le plein de
carburant.

Faites le plein dans un endroit bien aéré, en
plaçant le scooter nautique à l’horizontale.

Ne restez pas debout ou assis sur le scooter
nautique pendant que vous faites le plein
de carburant, au cas où un incendie se dé-
clarerait.
UF1G82A0.book Page 5 Tuesday, October 5, 2004 9:56 AM

4-6
ESD
GJU20100
Schmierung
@ Keinen entzündlichen Rostschutz auf Motor-
oberflächen sprühen, während der Motor heiß
ist. Das Spray oder der Treibstoff könnten
Feuer fangen.
@
1. Die Zündkerzen entfernen und etwa einen
Eßlöffel Öl in jeden Zylinder gießen.
2. Die Zündkerzengewinde schmieren und die
Zündkerzen wieder einbauen.
3. Den Motor innerhalb von 3 Sekunden mit dem
Startschalter anlassen.
4. Alle Seilzüge, wie etwa den Gasseilzug und
den Steuerseilzug, schmieren.
HINWEIS:@ Die Seilzüge durch Druckschmierung mit einer
geeigneten Auftragshilfe für Marine-Schmiermittel
schmieren, um jegliche Feuchtigkeit zwischen
den inneren Seilzügen und der äußeren Umman-
telung zu eliminieren.
@
5. Schmieren Sie die vorgeschriebenen Berei-
che des Wasserfahrzeugs, wie unter
“Schmierstellen” auf Seite 4-32 angegeben.
GJU20221
Kraftstoffsystem
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!

Beim Auftanken nicht rauchen, von Funken,
offenem Feuer oder anderen Zündquellen
fernhalten.

Den Motor vor dem Auftanken abschalten.
Das Wasserfahrzeug in einem gut belüfte-
ten Bereich und in waagerechter Stellung
auftanken.

Während des Tankens nicht auf dem Was-
serfahrzeug stehen oder sitzen, für den
Fall, daß es Feuer fängt.
SJU20100
Engrase
@ No aplique productos antioxidantes inflama-
bles en aerosol sobre la superficie del motor
cuando éste caliente. La substancia del aero-
sol o los propelentes pueden inflamarse.
@
1. Desmonte las bujías y vierta aproximada-
mente una cucharada sopera de aceite en
cada cilindro.
2. Aplique grasa a las roscas de las bujías y
vuelva a montarlas.
3. Accione el interruptor de arranque del motor
3 segundos.
4. Engrase todos los cables, como el del acele-
rador y el de la dirección.
NOTA:@ Utilice un aplicador adecuado de grasa marina
para engrasar a presión los cables y eliminar toda
humedad entre el cable interior y el exterior.
@
5. Engrase los puntos de la moto de agua espe-
cificados en la página 4-32.
SJU20221
Sistema de combustible
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !

No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.

Pare el motor antes de repostar.

Reposte en una zona bien ventilada con la
moto de agua en posición horizontal.

En caso de incendio mientras reposta, no se
suba ni se siente sobre la moto de agua.
UF1G82A0.book Page 6 Tuesday, October 5, 2004 9:56 AM

4-7
F

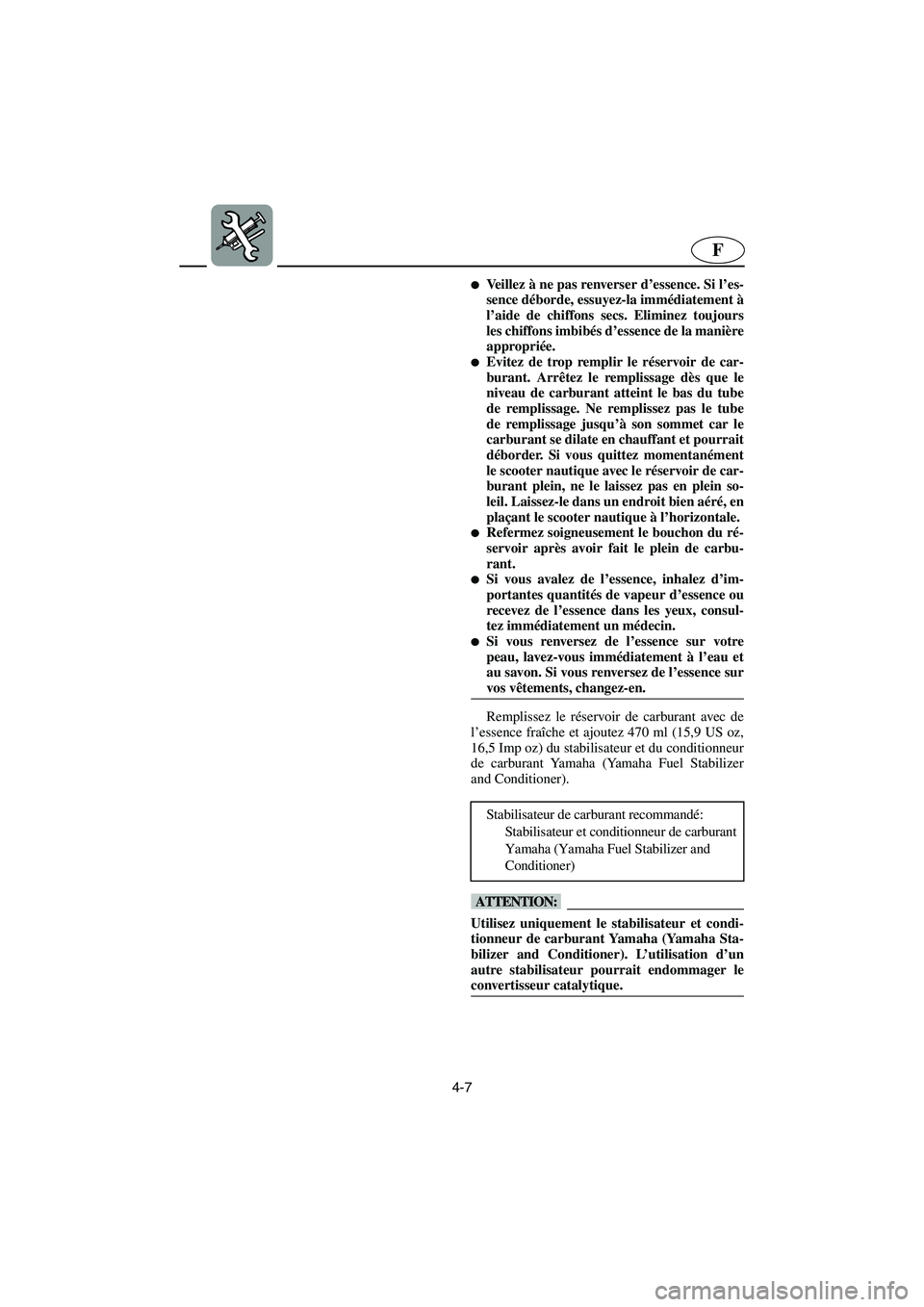

Veillez à ne pas renverser d’essence. Si l’es-
sence déborde, essuyez-la immédiatement à
l’aide de chiffons secs. Eliminez toujours
les chiffons imbibés d’essence de la manière
appropriée.

Evitez de trop remplir le réservoir de car-
burant. Arrêtez le remplissage dès que le
niveau de carburant atteint le bas du tube
de remplissage. Ne remplissez pas le tube
de remplissage jusqu’à son sommet car le
carburant se dilate en chauffant et pourrait
déborder. Si vous quittez momentanément
le scooter nautique avec le réservoir de car-
burant plein, ne le laissez pas en plein so-
leil. Laissez-le dans un endroit bien aéré, en
plaçant le scooter nautique à l’horizontale.

Refermez soigneusement le bouchon du ré-
servoir après avoir fait le plein de carbu-
rant.

Si vous avalez de l’essence, inhalez d’im-
portantes quantités de vapeur d’essence ou
recevez de l’essence dans les yeux, consul-
tez immédiatement un médecin.

Si vous renversez de l’essence sur votre
peau, lavez-vous immédiatement à l’eau et
au savon. Si vous renversez de l’essence sur
vos vêtements, changez-en.
@
Remplissez le réservoir de carburant avec de
l’essence fraîche et ajoutez 470 ml (15,9 US oz,
16,5 Imp oz) du stabilisateur et du conditionneur
de carburant Yamaha (Yamaha Fuel Stabilizer
and Conditioner).
@ Utilisez uniquement le stabilisateur et condi-
tionneur de carburant Yamaha (Yamaha Sta-
bilizer and Conditioner). L’utilisation d’un
autre stabilisateur pourrait endommager le
convertisseur catalytique.
@
Stabilisateur de carburant recommandé:
Stabilisateur et conditionneur de carburant
Yamaha (Yamaha Fuel Stabilizer and
Conditioner)
UF1G82A0.book Page 7 Tuesday, October 5, 2004 9:56 AM
