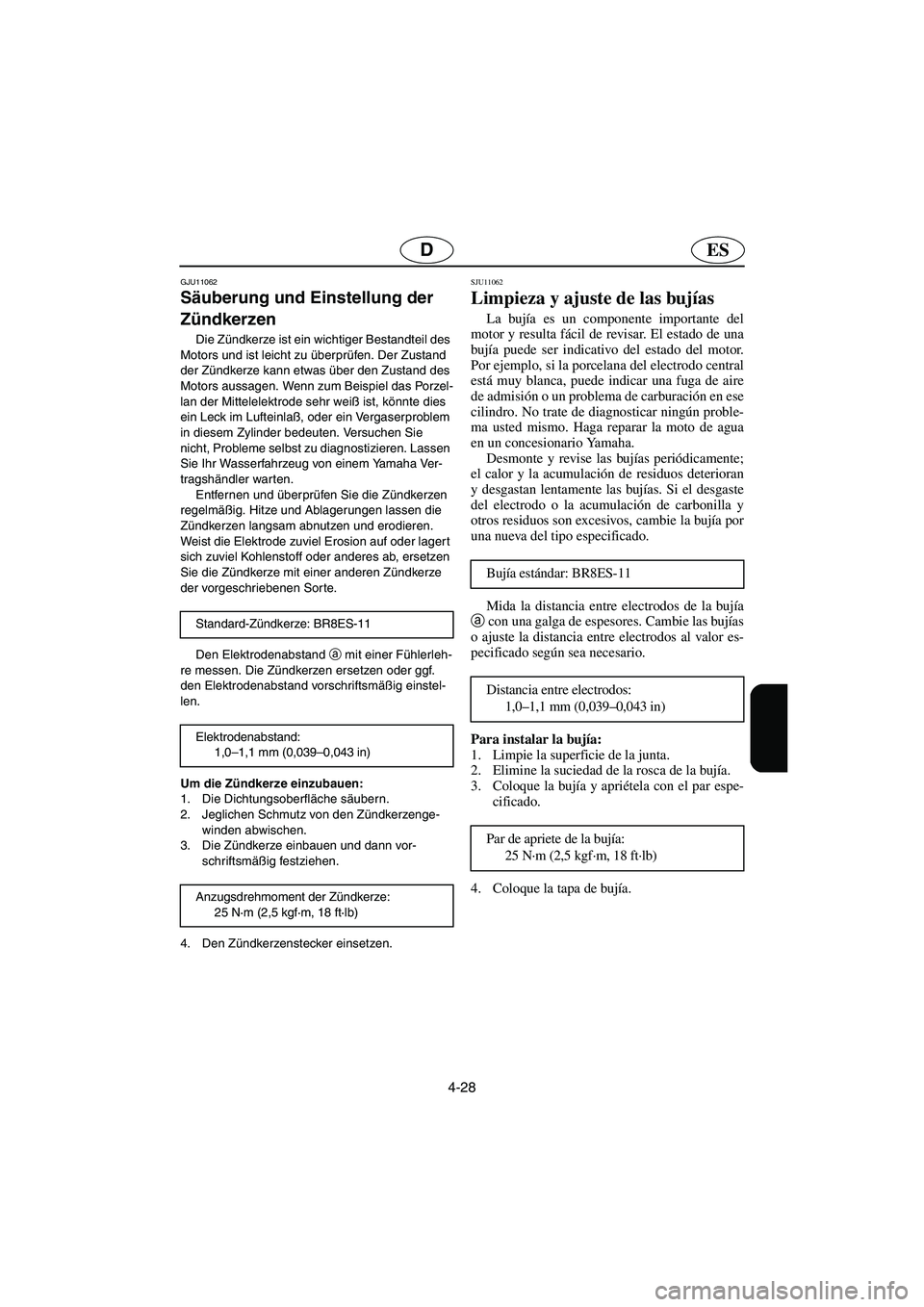

4-28
ESD
GJU11062
Säuberung und Einstellung der
Zündkerzen
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu überprüfen. Der Zustand
der Zündkerze kann etwas über den Zustand des
Motors aussagen. Wenn zum Beispiel das Porzel-
lan der Mittelelektrode sehr weiß ist, könnte dies
ein Leck im Lufteinlaß, oder ein Vergaserproblem
in diesem Zylinder bedeuten. Versuchen Sie
nicht, Probleme selbst zu diagnostizieren. Lassen
Sie Ihr Wasserfahrzeug von einem Yamaha Ver-
tragshändler warten.
Entfernen und überprüfen Sie die Zündkerzen
regelmäßig. Hitze und Ablagerungen lassen die
Zündkerzen langsam abnutzen und erodieren.
Weist die Elektrode zuviel Erosion auf oder lagert
sich zuviel Kohlenstoff oder anderes ab, ersetzen
Sie die Zündkerze mit einer anderen Zündkerze
der vorgeschriebenen Sorte.
Den Elektrodenabstand a
mit einer Fühlerleh-
re messen. Die Zündkerzen ersetzen oder ggf.
den Elektrodenabstand vorschriftsmäßig einstel-
len.
Um die Zündkerze einzubauen:
1. Die Dichtungsoberfläche säubern.
2. Jeglichen Schmutz von den Zündkerzenge-
winden abwischen.
3. Die Zündkerze einbauen und dann vor-
schriftsmäßig festziehen.
4. Den Zündkerzenstecker einsetzen. Standard-Zündkerze: BR8ES-11
Elektrodenabstand:
1,0–1,1 mm (0,039–0,043 in)
Anzugsdrehmoment der Zündkerze:
25 N·m (2,5 kgf·m, 18 ft·lb)
SJU11062
Limpieza y ajuste de las bujías
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de una
bujía puede ser indicativo del estado del motor.
Por ejemplo, si la porcelana del electrodo central
está muy blanca, puede indicar una fuga de aire
de admisión o un problema de carburación en ese
cilindro. No trate de diagnosticar ningún proble-
ma usted mismo. Haga reparar la moto de agua
en un concesionario Yamaha.
Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterioran
y desgastan lentamente las bujías. Si el desgaste
del electrodo o la acumulación de carbonilla y
otros residuos son excesivos, cambie la bujía por
una nueva del tipo especificado.
Mida la distancia entre electrodos de la bujía
a con una galga de espesores. Cambie las bujías
o ajuste la distancia entre electrodos al valor es-
pecificado según sea necesario.
Para instalar la bujía:
1. Limpie la superficie de la junta.
2. Elimine la suciedad de la rosca de la bujía.
3. Coloque la bujía y apriétela con el par espe-
cificado.
4. Coloque la tapa de bujía. Bujía estándar: BR8ES-11
Distancia entre electrodos:
1,0–1,1 mm (0,039–0,043 in)
Par de apriete de la bujía:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF1G82A0.book Page 28 Tuesday, October 5, 2004 9:56 AM

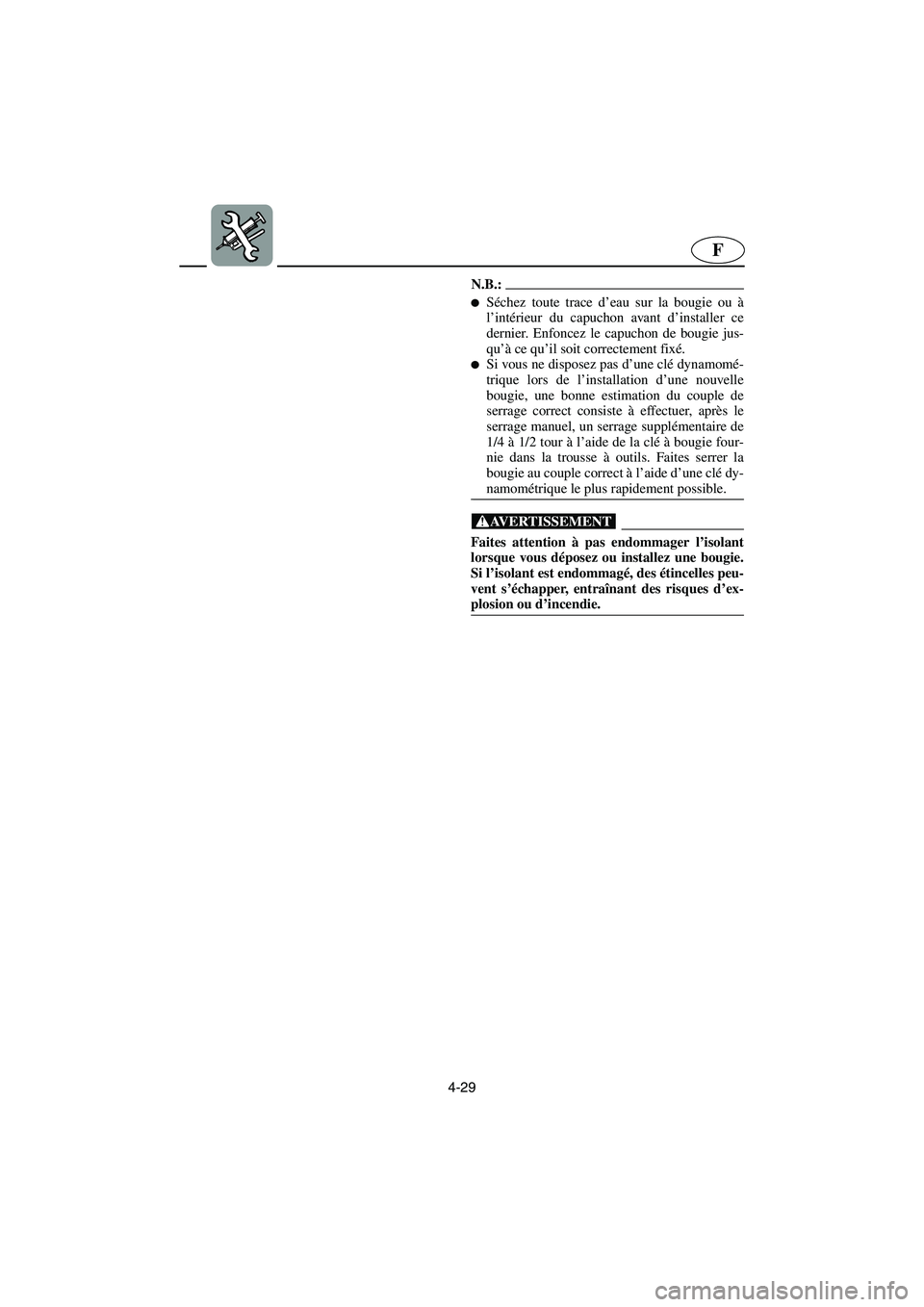

4-29
F
N.B.:@
Séchez toute trace d’eau sur la bougie ou à
l’intérieur du capuchon avant d’installer ce
dernier. Enfoncez le capuchon de bougie jus-
qu’à ce qu’il soit correctement fixé.

Si vous ne disposez pas d’une clé dynamomé-
trique lors de l’installation d’une nouvelle
bougie, une bonne estimation du couple de
serrage correct consiste à effectuer, après le
serrage manuel, un serrage supplémentaire de
1/4 à 1/2 tour à l’aide de la clé à bougie four-
nie dans la trousse à outils. Faites serrer la
bougie au couple correct à l’aide d’une clé dy-
namométrique le plus rapidement possible.
@
@ Faites attention à pas endommager l’isolant
lorsque vous déposez ou installez une bougie.
Si l’isolant est endommagé, des étincelles peu-
vent s’échapper, entraînant des risques d’ex-
plosion ou d’incendie.
@
UF1G82A0.book Page 29 Tuesday, October 5, 2004 9:56 AM

4-30
ESD
HINWEIS:@
Jegliches Wasser auf der Zündkerze oder im
Zündkerzenstecker abwischen, bevor Sie den
Zündkerzenstecker einbauen. Den Zündker-
zenstecker nach unten drücken, bis er fest
sitzt.

Steht kein Drehmomentschlüssel zur Verfü-
gung, wenn Sie eine neue Zündkerze einbau-
en, gilt folgendes als Richtlinie für den richtigen
Anzugsdrehmoment: Mit dem Zündkerzen-
schlüssel, der im Werkzeugkit enthalten ist, die
Zündkerze noch um eine 1/4 bis 1/2 Drehung
fester einschrauben, nachdem sie von Hand
festgezogen wurde. Lassen Sie die Zündkerze
so bald wie möglich auf den richtigen Drehmo-
ment mit einem Drehmomentschlüssel einstel-
len.
@
@ Achten Sie sorgfältig darauf, die Isolierung
beim Aus- oder Einbau einer Zündkerze nicht
zu beschädigen. Durch eine beschädigte Iso-
lierung könnten Funken entweichen und dies
könnte zu Explosion oder Feuer führen.
@
NOTA:@
Elimine el agua que pueda haber en la bujía o
en el interior de la tapa de bujía antes de colo-
car esta. Presione la tapa de bujía hacia abajo
hasta que quede bien sujeta.

Si no dispone de una llave dinamométrica
para instalar una bujía nueva, una buena esti-
mación del par de apriete correcto es darle en-
tre 1/4 y 1/2 vuelta con la llave que se incluye
en el juego de herramientas después de apre-
tarla a mano. Haga ajustar la bujía al par de
apriete correcto lo antes posible con una llave
dinamométrica.
@
@ Procure no dañar el aislador cuando desmon-
te o monte una bujía. Con un aislador dañado
se pueden producir fugas de chispas, con el
consiguiente riesgo de explosión o incendio.
@
UF1G82A0.book Page 30 Tuesday, October 5, 2004 9:56 AM

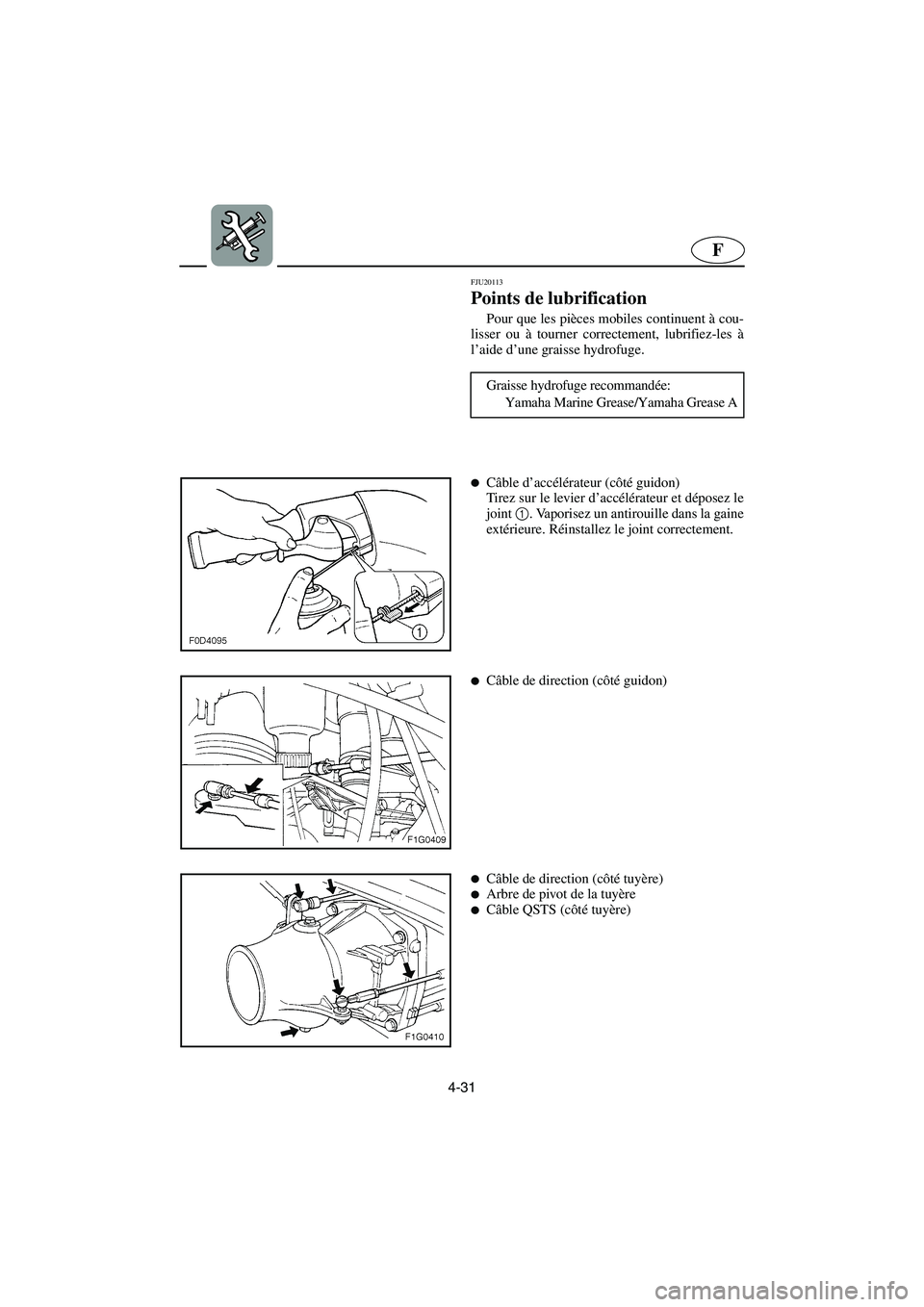

4-31
F
FJU20113
Points de lubrification
Pour que les pièces mobiles continuent à cou-
lisser ou à tourner correctement, lubrifiez-les à
l’aide d’une graisse hydrofuge.
Graisse hydrofuge recommandée:
Yamaha Marine Grease/Yamaha Grease A

Câble d’accélérateur (côté guidon)
Tirez sur le levier d’accélérateur et déposez le
joint 1
. Vaporisez un antirouille dans la gaine
extérieure. Réinstallez le joint correctement.

Câble de direction (côté guidon)

Câble de direction (côté tuyère)
Arbre de pivot de la tuyère
Câble QSTS (côté tuyère)
UF1G82A0.book Page 31 Tuesday, October 5, 2004 9:56 AM

4-32
ESD
GJU20113
Schmierstellen
Um sich bewegende Teile reibungslos am Glei-
ten und Rotieren zu halten, tragen Sie wasserfe-
stes Fett auf diese auf.
Empfohlenes wasserbeständiges
Schmiermittel:
Yamaha Marine Fett/Yamaha Fett A

Gasseilzug (Lenkergriffende)
Den Gashebel ziehen und die Dichtung abneh-
men 1
. Ein Rostschutzmittel auf die äußere
Ummantelung sprühen. Die Dichtung wieder
gut einsetzen.

Steuerseilzug (Lenkergriffende)

Steuerseilzug (Düsenende)
Drehzapfen der Düse

QSTS-Seilzug (Düsenende)
SJU20113
Puntos de engrase
Para mantener el deslizamiento o rotación
suave de las piezas móviles, aplíqueles una capa
fina de grasa hidrófuga.
Grasa hidrófuga recomendada:
Grasa marina de Yamaha/Yamaha Grease A

Cable del acelerador (extremo del manillar)
Tire de la manilla del acelerador y extraiga la
junta 1
. Aplique un antioxidante al cable ex-
terior. Coloque de nuevo la junta firmemente.

Cable de la dirección (extremo del manillar)

Cable de la dirección (extremo de la tobera)

Eje rotativo de la tobera

Cable QSTS (extremo de la tobera)
UF1G82A0.book Page 32 Tuesday, October 5, 2004 9:56 AM

4-33
F

Câbles QSTS (côté poulie)

Câbles QSTS (côté guidon)
Déposez la gaine du câble QSTS. Vaporisez
un antirouille dans la gaine extérieure.
Replacez la gaine du câble QSTS.

Carter intermédiaire
A l’aide d’un pistolet de graissage, remplissez
le carter intermédiaire de graisse hydrofuge
par le graisseur.
Quantité de graisse:
Après les 10 premières heures ou 1 mois:
33,0–35,0 cm
3 (1,11–1,18 oz)
Toutes les 100 heures ou tous les 12 mois:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF1G82A0.book Page 33 Tuesday, October 5, 2004 9:56 AM

4-34
ESD

QSTS-Seilzüge (Riemenscheibenende)

QSTS-Seilzug (Lenkergriffende)
QSTS-Ummantelung ausbauen. Ein Rost-
schutzmittel in die äußere Ummantelung sprü-
hen.
QSTS-Ummantelung wieder einbauen.

Zwischengehäuse
Das Zwischengehäuse mit Hilfe einer Schmier-
pistole durch die Schmiernippel mit wasserfe-
stem Fett füllen.
Fettmenge:
Die ersten 10 Stunden oder das 1 Monat:
33,0–35,0 cm
3 (1,11–1,18 oz)
Alle 100 Stunden oder 12 Monate:
6,0–8,0 cm
3 (0,20–0,27 oz)

Cables QSTS (extremo de la polea)

Cables del QSTS (extremo del manillar)
Extraiga la caja del cable del QSTS. Aplique
un antioxidante al cable exterior.
Monte de nuevo la caja del cable del QSTS.

Carcasa intermedia
Mediante un inyector de grasa lubricante, re-
llene la carcasa intermedia con grasa hidrófu-
ga a través del engrasador.
Cantidad de grasa:
Inicialmente 10 horas o 1 mes:
33,0–35,0 cm
3 (1,11–1,18 oz)
Cada 100 horas o 12 meses:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF1G82A0.book Page 34 Tuesday, October 5, 2004 9:56 AM

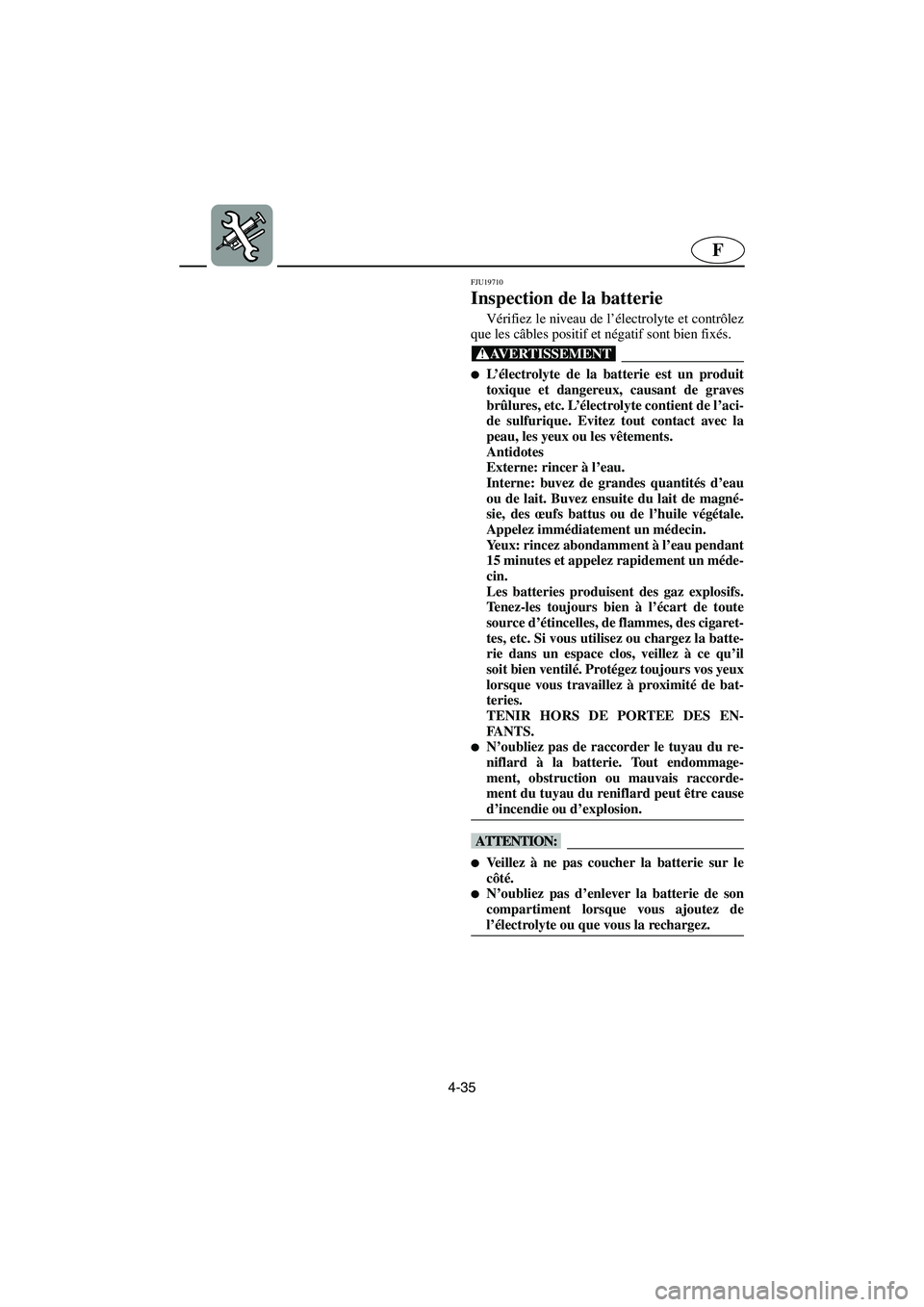

4-35
F
FJU19710
Inspection de la batterie
Vérifiez le niveau de l’électrolyte et contrôlez
que les câbles positif et négatif sont bien fixés.
@
L’électrolyte de la batterie est un produit
toxique et dangereux, causant de graves
brûlures, etc. L’électrolyte contient de l’aci-
de sulfurique. Evitez tout contact avec la
peau, les yeux ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau
ou de lait. Buvez ensuite du lait de magné-
sie, des œufs battus ou de l’huile végétale.
Appelez immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs.
Tenez-les toujours bien à l’écart de toute
source d’étincelles, de flammes, des cigaret-
tes, etc. Si vous utilisez ou chargez la batte-
rie dans un espace clos, veillez à ce qu’il
soit bien ventilé. Protégez toujours vos yeux
lorsque vous travaillez à proximité de bat-
teries.
TENIR HORS DE PORTEE DES EN-
FANTS.

N’oubliez pas de raccorder le tuyau du re-
niflard à la batterie. Tout endommage-
ment, obstruction ou mauvais raccorde-
ment du tuyau du reniflard peut être cause
d’incendie ou d’explosion.
@
@
Veillez à ne pas coucher la batterie sur le
côté.

N’oubliez pas d’enlever la batterie de son
compartiment lorsque vous ajoutez de
l’électrolyte ou que vous la rechargez.
@
UF1G82A0.book Page 35 Tuesday, October 5, 2004 9:56 AM

4-36
ESD
GJU19710
Überprüfung der Batterie
Den Batteriesäurestand überprüfen und si-
cherstellen, daß die Minus- und Plus-Kabel gut
befestigt sind.
@
Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verur-
sachen. Batteriesäure enthält Schwefelsäu-
re. Kontakt mit Haut, Augen oder Kleidung
vermeiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia),
geschlagene rohe Eier oder Pflanzenöl ein-
nehmen. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser aus-
spülen und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in ei-
nem abgeschlossenen Raum verwendet,
oder geladen, stellen Sie sicher, daß er gut
belüftet ist. Tragen Sie bei Arbeiten in der
Nähe von Batterien immer einen Augen-
schutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.

Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen
wird. Durch einen beschädigten, blockier-
ten oder nicht richtig angeschlossenen Ent-
lüfterschlauch könnte sie Feuer fangen
oder explodieren.
@
@
Achten Sie sorgfältig darauf, die Batterie
nicht auf die Seite zu legen.

Stellen Sie sicher, daß Sie die Batterie aus
dem Batteriefach herausnehmen, wenn Sie
Batteriesäure nachfüllen oder die Batterie
aufladen.
@
SJU19710
Revisión de la batería
Compruebe el nivel del electrólito de la bate-
ría y verifique que los cables negativo y positivo
estén firmemente sujetos.
@
El electrólito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de
agua o leche. Seguidamente ingerir magne-
sia, huevo batido o aceite vegetal. Llamar a
un médico inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, llamas,
cigarrillos, etc. Si va a utilizar o cargar la
batería en un espacio cerrado, verifique
que esté bien ventilado. Protéjase siempre
los ojos cuando trabaje cerca de una bate-
ría.
MANTÉNGALA FUERA DEL ALCAN-
CE DE LOS NIÑOS.

Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
@
No tumbe la batería sobre su costado.

No olvide desmontar la batería de su com-
partimento para añadir electrólito o car-
garla.
@
UF1G82A0.book Page 36 Tuesday, October 5, 2004 9:56 AM

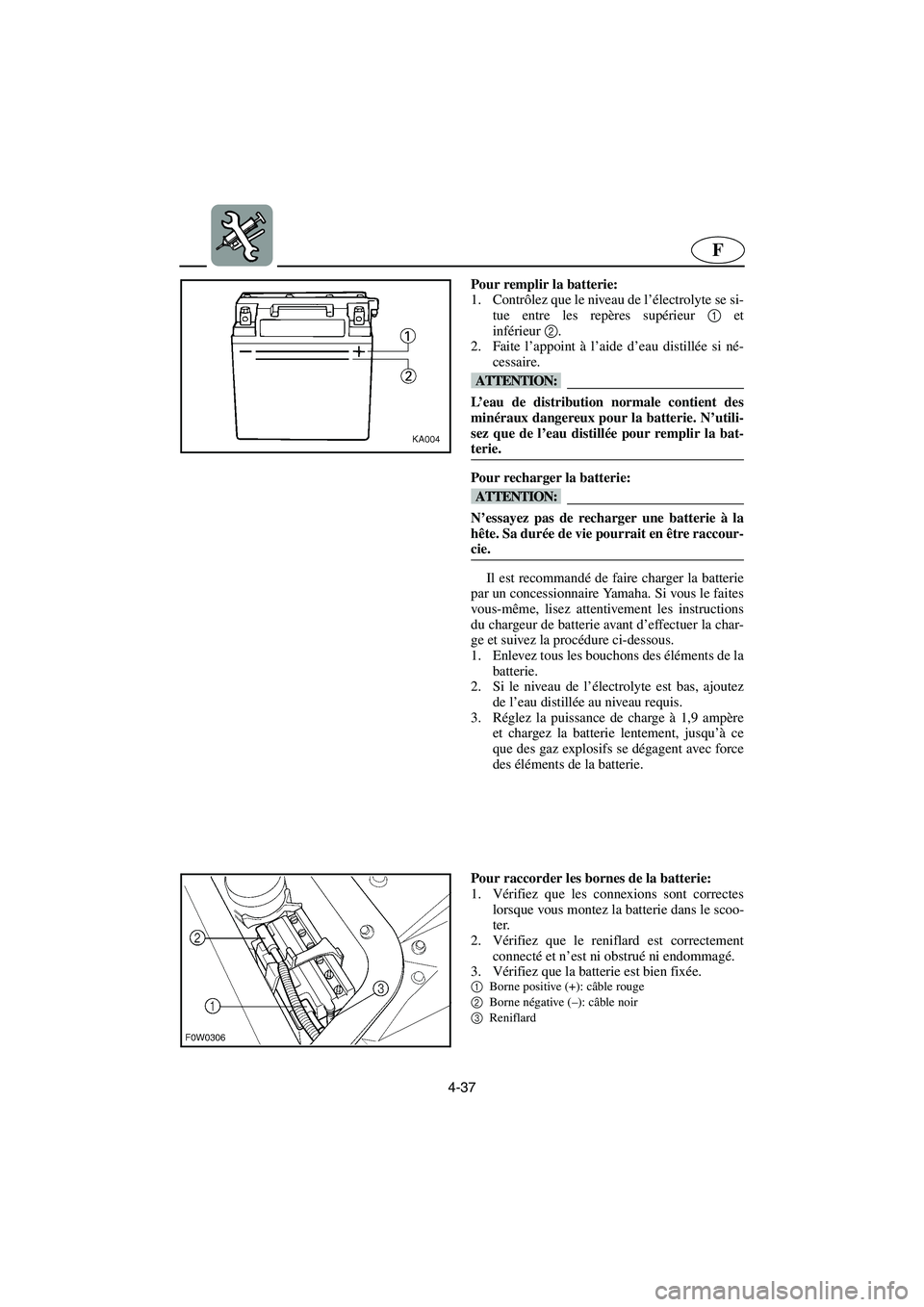

4-37
F
Pour remplir la batterie:
1. Contrôlez que le niveau de l’électrolyte se si-
tue entre les repères supérieur 1 et
inférieur2.
2. Faite l’appoint à l’aide d’eau distillée si né-
cessaire.
@ L’eau de distribution normale contient des
minéraux dangereux pour la batterie. N’utili-
sez que de l’eau distillée pour remplir la bat-
terie.
@
Pour recharger la batterie:
@ N’essayez pas de recharger une batterie à la
hête. Sa durée de vie pourrait en être raccour-
cie.
@
Il est recommandé de faire charger la batterie
par un concessionnaire Yamaha. Si vous le faites
vous-même, lisez attentivement les instructions
du chargeur de batterie avant d’effectuer la char-
ge et suivez la procédure ci-dessous.
1. Enlevez tous les bouchons des éléments de la
batterie.
2. Si le niveau de l’électrolyte est bas, ajoutez
de l’eau distillée au niveau requis.
3. Réglez la puissance de charge à 1,9 ampère
et chargez la batterie lentement, jusqu’à ce
que des gaz explosifs se dégagent avec force
des éléments de la batterie.
Pour raccorder les bornes de la batterie:
1. Vérifiez que les connexions sont correctes
lorsque vous montez la batterie dans le scoo-
ter.
2. Vérifiez que le reniflard est correctement
connecté et n’est ni obstrué ni endommagé.
3. Vérifiez que la batterie est bien fixée.
1
Borne positive (+): câble rouge
2
Borne négative (–): câble noir
3
Reniflard
UF1G82A0.book Page 37 Tuesday, October 5, 2004 9:56 AM
