4-38
ESD
Wiederauffüllen der Batterie:
1. Sicherstellen, daß der Säurestand zwischen
der oberen 1
und unteren 2
Standmarkie-
rung steht.
2. Die Batterie mit destilliertem Wasser auffül-
len, falls nötig.
@ Normales Leitungswasser enthält Mineralien,
die für Batterien schädlich sind. Zum Wieder-
auffüllen der Batterie nur destilliertes Wasser
verwenden.
@
Laden der Batterie:
@ Nicht versuchen die Batterie zu schnell aufzu-
laden. Die Lebensdauer der Batterie könnte
sich dadurch verkürzen.
@
Es wird empfohlen die Batterie von einer
Yamaha-Fachwerkstatt aufladen zu lassen. Falls
Sie die Batterie selbst aufladen, lesen Sie vor
dem Laden aufmerksam die Anweisungen für das
Batterie-Ladegerät durch und befolgen Sie die fol-
genden Punkte.
1. Alle Kappen von den Batterie-Elementen ent-
fernen.
2. Destilliertes Wasser zum vorgeschriebenen
Stand auffüllen, falls der Batteriesäurestand
niedrig ist.
3. Die Ladegeschwindigkeit auf 1,9 Ampere ein-
stellen und die Batterie langsam laden, bis die
explosiven Gase heftig aus den Batterie-Ele-
menten austreten.
Anschließen der Batteriepole:
1. Sicherstellen, daß die Verbindungen korrekt
sind, wenn Sie die Batterie in das Wasser-
fahrzeug einsetzen.
2. Sicherstellen, daß der Entlüfterschlauch rich-
tig angeschlossen und nicht beschädigt oder
blockier t ist.
3. Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
Para rellenar la batería:
1. Verifique que el nivel del electrólito se en-
cuentre entre las marcas 1
de nivel 2
supe-
rior e inferior.
2. Rellene la batería con agua destilada si es
preciso.
@ El agua del grifo contiene minerales que re-
sultan dañinos para una batería. Utilice úni-
camente agua destilada para rellenar la bate-
ría.
@
Para recargar la batería:
@ No intente cargar una batería apresurada-
mente. La duración de la batería podría dis-
minuir.
@
Es recomendable que un concesionario
Yamaha cargue la batería. Si lo hace usted mis-
mo, lea cuidadosamente las instrucciones del
cargador antes de realizar a carga y siga los si-
guientes puntos.
1. Retire todos los tapones de la célula de la ba-
tería.
2. Añada agua destilada hasta el nivel especifi-
cado si el nivel del electrólito estuviera bajo.
3. Ajuste la proporción de carga en 1,9 ampe-
rios y cargue lentamente la batería hasta que
se descarguen los gases explosivos de las cé-
lulas d la batería.
Para conectar los terminales de la batería:
1. Verifique que las conexiones sean correctas
cuando monte la batería en la moto de agua.
2. Verifique que el tubo respiradero esté correc-
tamente acoplado y que no esté roto ni obs-
truido.
3. Verifique que la batería quede bien sujeta.
1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
UF1G82A0.book Page 38 Tuesday, October 5, 2004 9:56 AM

4-39
F
FJU18231

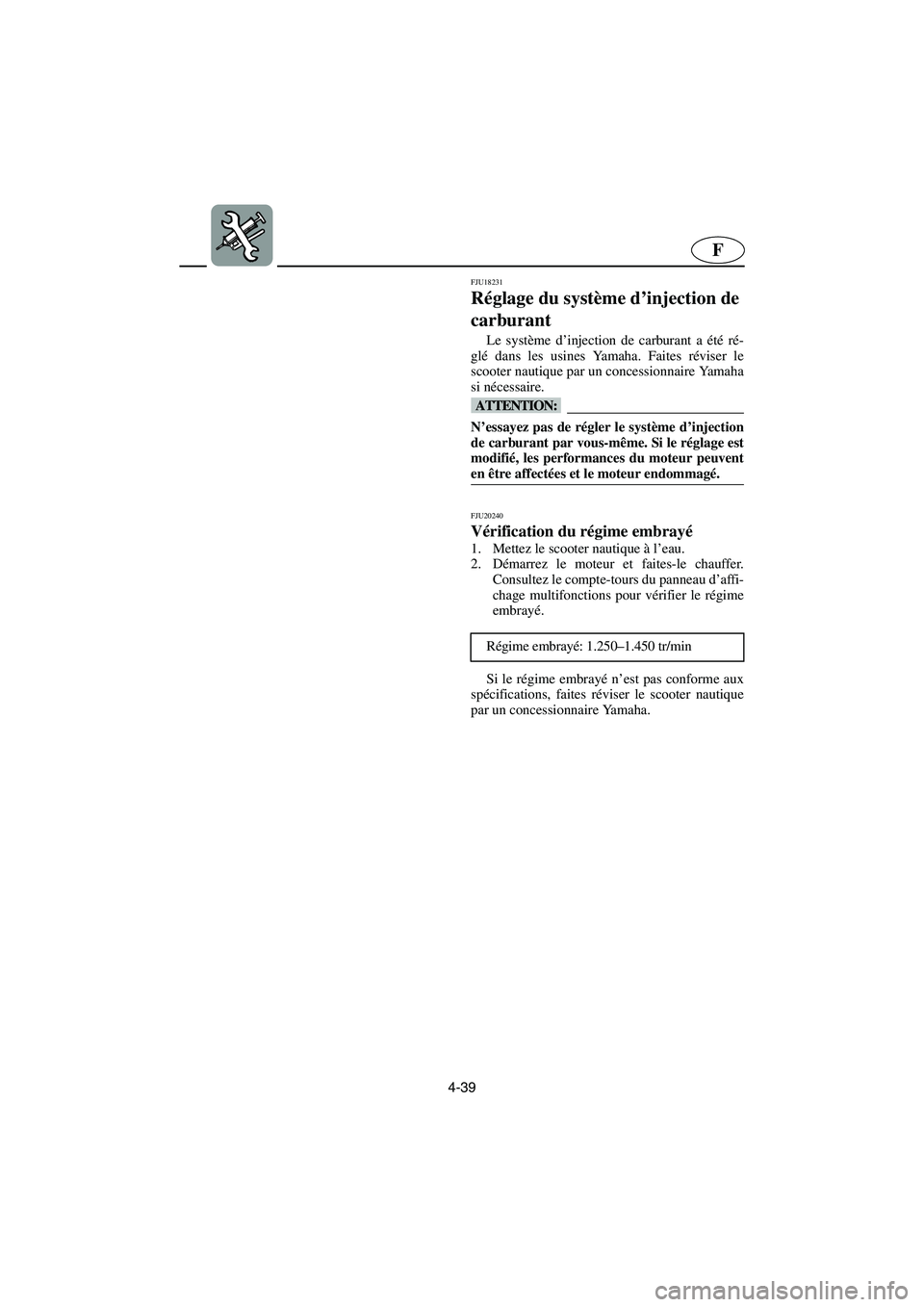

Réglage du système d’injection de
carburant
Le système d’injection de carburant a été ré-
glé dans les usines Yamaha. Faites réviser le
scooter nautique par un concessionnaire Yamaha
si nécessaire.
@ N’essayez pas de régler le système d’injection
de carburant par vous-même. Si le réglage est
modifié, les performances du moteur peuvent
en être affectées et le moteur endommagé.
@
FJU20240
Vérification du régime embrayé
1. Mettez le scooter nautique à l’eau.
2. Démarrez le moteur et faites-le chauffer.
Consultez le compte-tours du panneau d’affi-
chage multifonctions pour vérifier le régime
embrayé.
Si le régime embrayé n’est pas conforme aux
spécifications, faites réviser le scooter nautique
par un concessionnaire Yamaha. Régime embrayé: 1.250–1.450 tr/min
UF1G82A0.book Page 39 Tuesday, October 5, 2004 9:56 AM

4-40
ESD
GJU18231

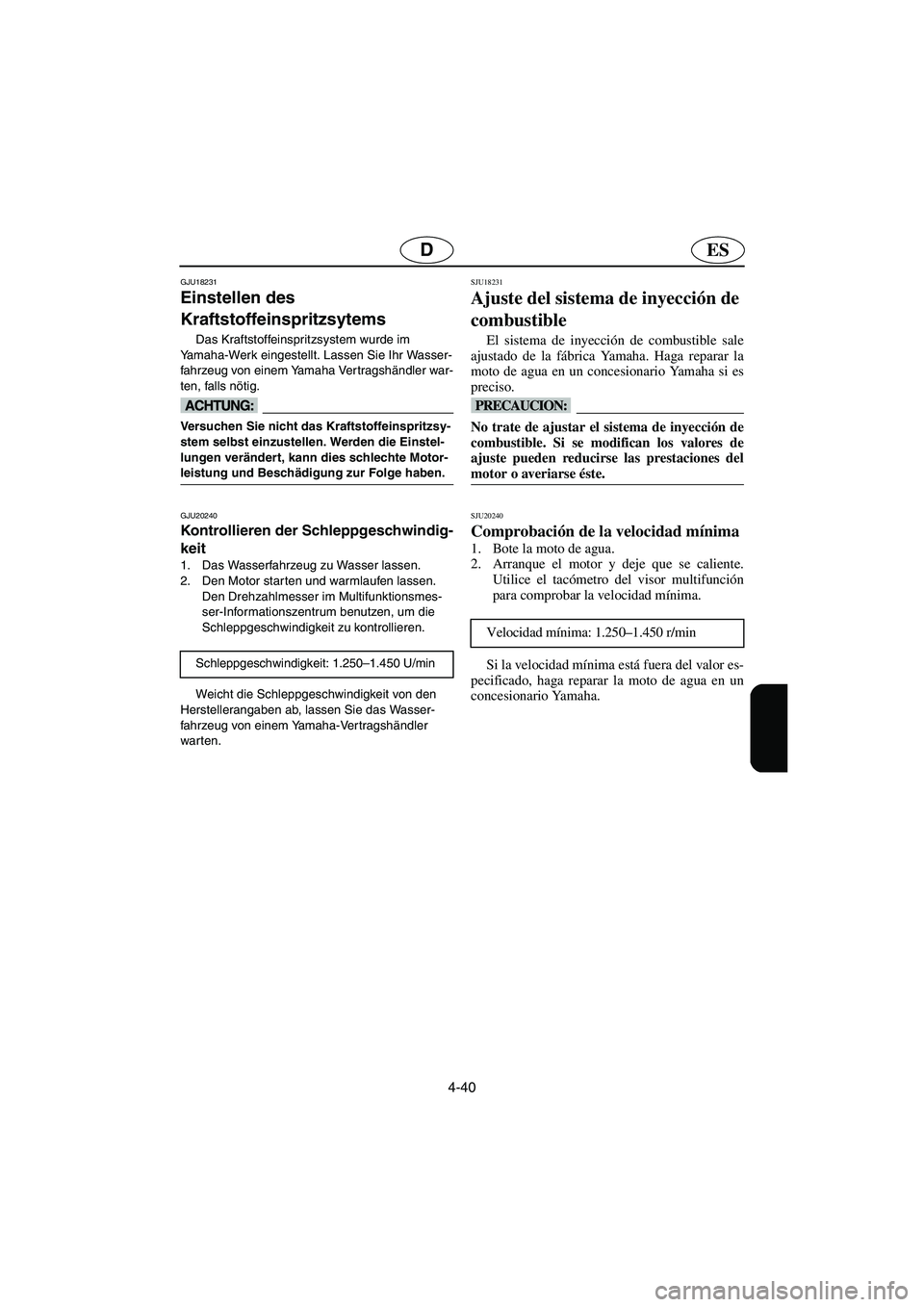

Einstellen des
Kraftstoffeinspritzsytems
Das Kraftstoffeinspritzsystem wurde im
Yamaha-Werk eingestellt. Lassen Sie Ihr Wasser-
fahrzeug von einem Yamaha Vertragshändler war-
ten, falls nötig.
@ Versuchen Sie nicht das Kraftstoffeinspritzsy-
stem selbst einzustellen. Werden die Einstel-
lungen verändert, kann dies schlechte Motor-
leistung und Beschädigung zur Folge haben.
@
GJU20240
Kontrollieren der Schleppgeschwindig-
keit
1. Das Wasserfahrzeug zu Wasser lassen.
2. Den Motor starten und warmlaufen lassen.
Den Drehzahlmesser im Multifunktionsmes-
ser-Informationszentrum benutzen, um die
Schleppgeschwindigkeit zu kontrollieren.
Weicht die Schleppgeschwindigkeit von den
Herstellerangaben ab, lassen Sie das Wasser-
fahrzeug von einem Yamaha-Vertragshändler
warten.Schleppgeschwindigkeit: 1.250–1.450 U/min
SJU18231
Ajuste del sistema de inyección de
combustible
El sistema de inyección de combustible sale
ajustado de la fábrica Yamaha. Haga reparar la
moto de agua en un concesionario Yamaha si es
preciso.
@ No trate de ajustar el sistema de inyección de
combustible. Si se modifican los valores de
ajuste pueden reducirse las prestaciones del
motor o averiarse éste.
@
SJU20240
Comprobación de la velocidad mínima
1. Bote la moto de agua.
2. Arranque el motor y deje que se caliente.
Utilice el tacómetro del visor multifunción
para comprobar la velocidad mínima.
Si la velocidad mínima está fuera del valor es-
pecificado, haga reparar la moto de agua en un
concesionario Yamaha.Velocidad mínima: 1.250–1.450 r/min
UF1G82A0.book Page 40 Tuesday, October 5, 2004 9:56 AM

4-41
F
FJU18250

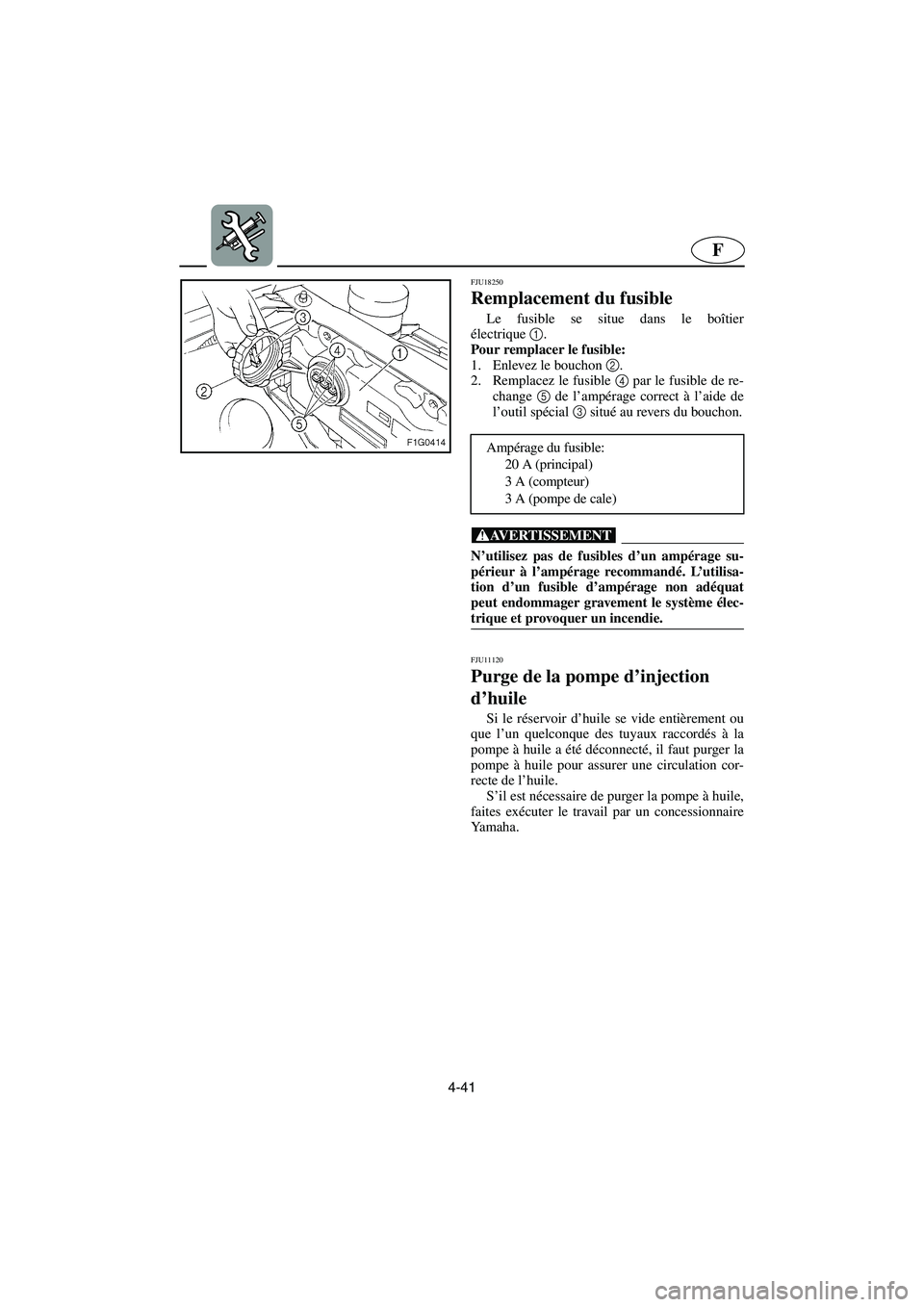

Remplacement du fusible
Le fusible se situe dans le boîtier
électrique1
.
Pour remplacer le fusible:
1. Enlevez le bouchon 2
.
2. Remplacez le fusible 4
par le fusible de re-
change 5
de l’ampérage correct à l’aide de
l’outil spécial 3
situé au revers du bouchon.
@ N’utilisez pas de fusibles d’un ampérage su-
périeur à l’ampérage recommandé. L’utilisa-
tion d’un fusible d’ampérage non adéquat
peut endommager gravement le système élec-
trique et provoquer un incendie.
@
FJU11120
Purge de la pompe d’injection
d’huile
Si le réservoir d’huile se vide entièrement ou
que l’un quelconque des tuyaux raccordés à la
pompe à huile a été déconnecté, il faut purger la
pompe à huile pour assurer une circulation cor-
recte de l’huile.
S’il est nécessaire de purger la pompe à huile,
faites exécuter le travail par un concessionnaire
Ya m a h a . Ampérage du fusible:
20 A (principal)
3 A (compteur)
3 A (pompe de cale)
UF1G82A0.book Page 41 Tuesday, October 5, 2004 9:56 AM

4-42
ESD
GJU18250

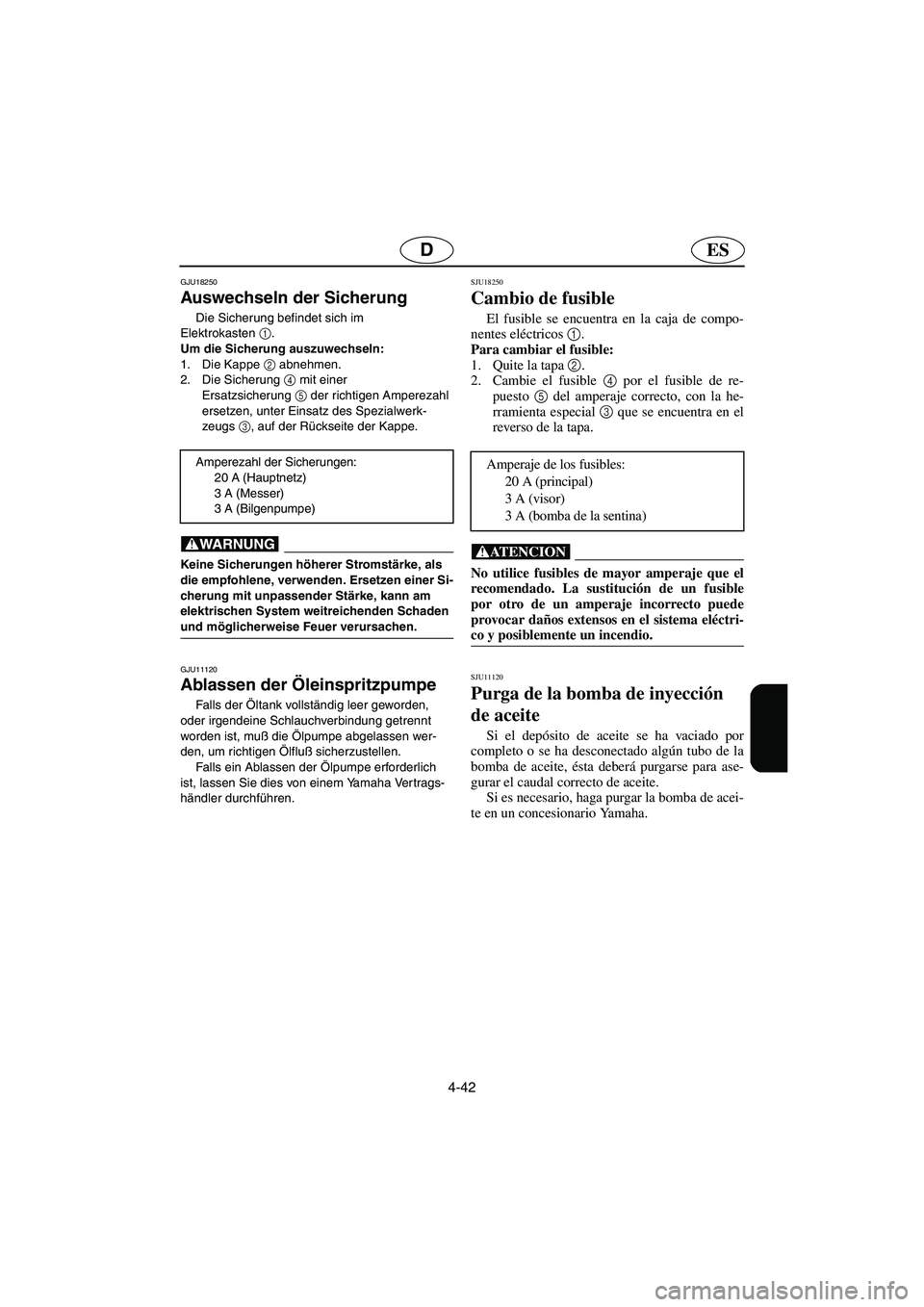

Auswechseln der Sicherung
Die Sicherung befindet sich im
Elektrokasten1
.
Um die Sicherung auszuwechseln:
1. Die Kappe 2
abnehmen.
2. Die Sicherung 4
mit einer
Ersatzsicherung5
der richtigen Amperezahl
ersetzen, unter Einsatz des Spezialwerk-
zeugs 3
, auf der Rückseite der Kappe.
@ Keine Sicherungen höherer Stromstärke, als
die empfohlene, verwenden. Ersetzen einer Si-
cherung mit unpassender Stärke, kann am
elektrischen System weitreichenden Schaden
und möglicherweise Feuer verursachen.
@
GJU11120
Ablassen der Öleinspritzpumpe
Falls der Öltank vollständig leer geworden,
oder irgendeine Schlauchverbindung getrennt
worden ist, muß die Ölpumpe abgelassen wer-
den, um richtigen Ölfluß sicherzustellen.
Falls ein Ablassen der Ölpumpe erforderlich
ist, lassen Sie dies von einem Yamaha Vertrags-
händler durchführen. Amperezahl der Sicherungen:
20 A (Hauptnetz)
3 A (Messer)
3 A (Bilgenpumpe)
SJU18250
Cambio de fusible
El fusible se encuentra en la caja de compo-
nentes eléctricos 1
.
Para cambiar el fusible:
1. Quite la tapa 2
.
2. Cambie el fusible 4
por el fusible de re-
puesto 5
del amperaje correcto, con la he-
rramienta especial 3
que se encuentra en el
reverso de la tapa.
@ No utilice fusibles de mayor amperaje que el
recomendado. La sustitución de un fusible
por otro de un amperaje incorrecto puede
provocar daños extensos en el sistema eléctri-
co y posiblemente un incendio.
@
SJU11120
Purga de la bomba de inyección
de aceite
Si el depósito de aceite se ha vaciado por
completo o se ha desconectado algún tubo de la
bomba de aceite, ésta deberá purgarse para ase-
gurar el caudal correcto de aceite.
Si es necesario, haga purgar la bomba de acei-
te en un concesionario Yamaha. Amperaje de los fusibles:
20 A (principal)
3 A (visor)
3 A (bomba de la sentina)
UF1G82A0.book Page 42 Tuesday, October 5, 2004 9:56 AM

4-43
F
FJU11131

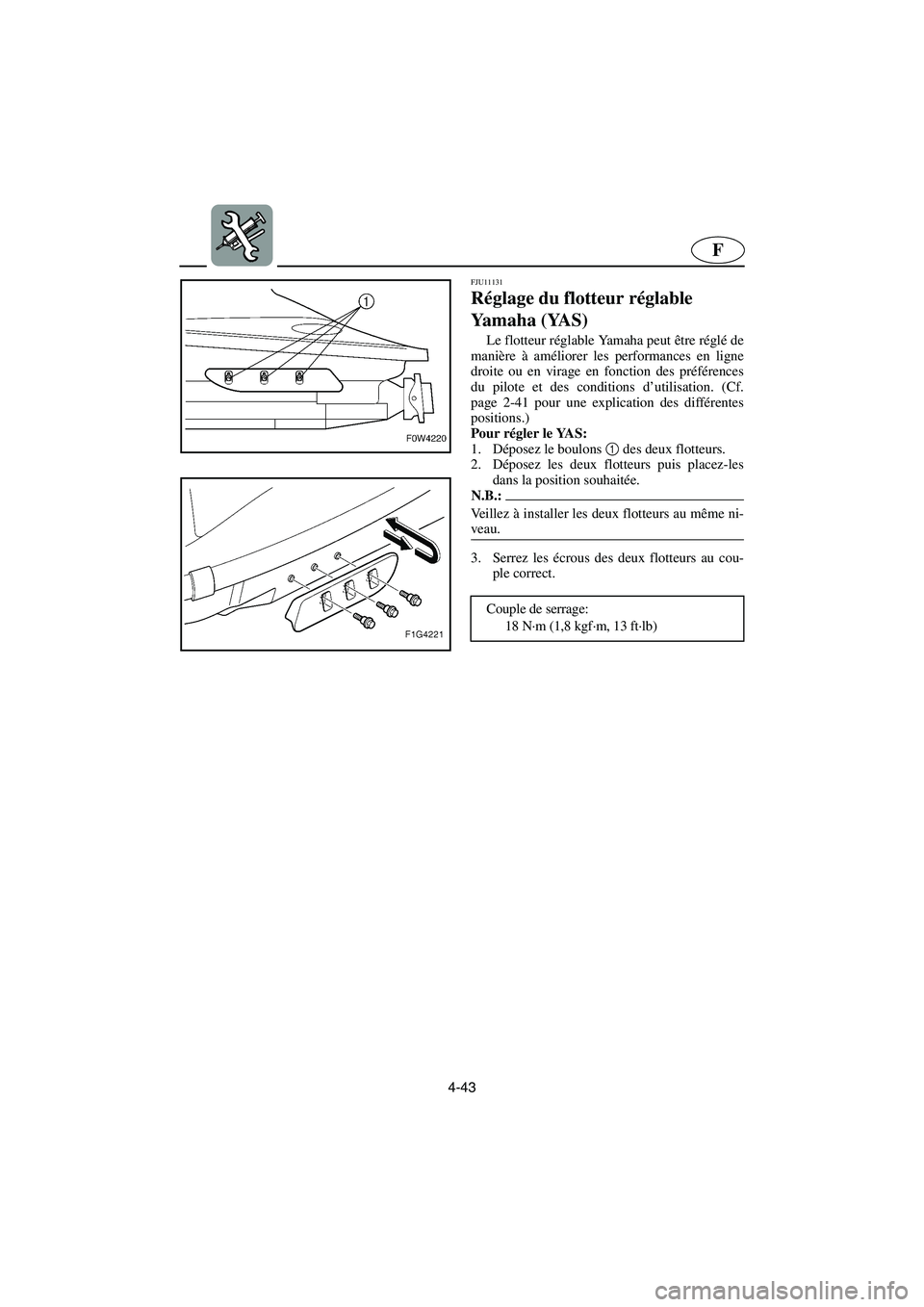

Réglage du flotteur réglable
Yamaha (YAS)
Le flotteur réglable Yamaha peut être réglé de
manière à améliorer les performances en ligne
droite ou en virage en fonction des préférences
du pilote et des conditions d’utilisation. (Cf.
page 2-41 pour une explication des différentes
positions.)
Pour régler le YAS:
1. Déposez le boulons 1
des deux flotteurs.
2. Déposez les deux flotteurs puis placez-les
dans la position souhaitée.
N.B.:@ Veillez à installer les deux flotteurs au même ni-
veau.
@
3. Serrez les écrous des deux flotteurs au cou-
ple correct.
Couple de serrage:
18 N·m (1,8 kgf·m, 13 ft·lb)
UF1G82A0.book Page 43 Tuesday, October 5, 2004 9:56 AM

4-44
ESD
GJU11131
Einstellung des seitlichen
Auslegers (Yamaha Adjustable
Sponson, YAS)
Die seitlichen Ausleger können zur Verbesse-
rung der Fahreigenschaften auf die bevorzugte
Fahrweise des Fahrers und auf die vorliegenden
Betriebsbedingungen eingestellt werden. (Be-
schreibung der verschiedenen Positionen siehe
Seite 2-42.)
Um die YAS einzustellen:
1. Die Schrauben 1
an beiden seitlichen Ausle-
gern entfernen.
2. Beide Ausleger abnehmen und sie dann in
der gewünschten Position wieder anbauen.
HINWEIS:@ Sicherstellen, daß beide Ausleger auf gleicher
Höhe angebaut sind.
@
3. Die Schrauben beider Ausleger mit dem vor-
geschriebenen Drehmoment anziehen.
Anzugsdrehmoment:
18 N·m (1,8 kgf·m, 13 ft·lb)
SJU11131

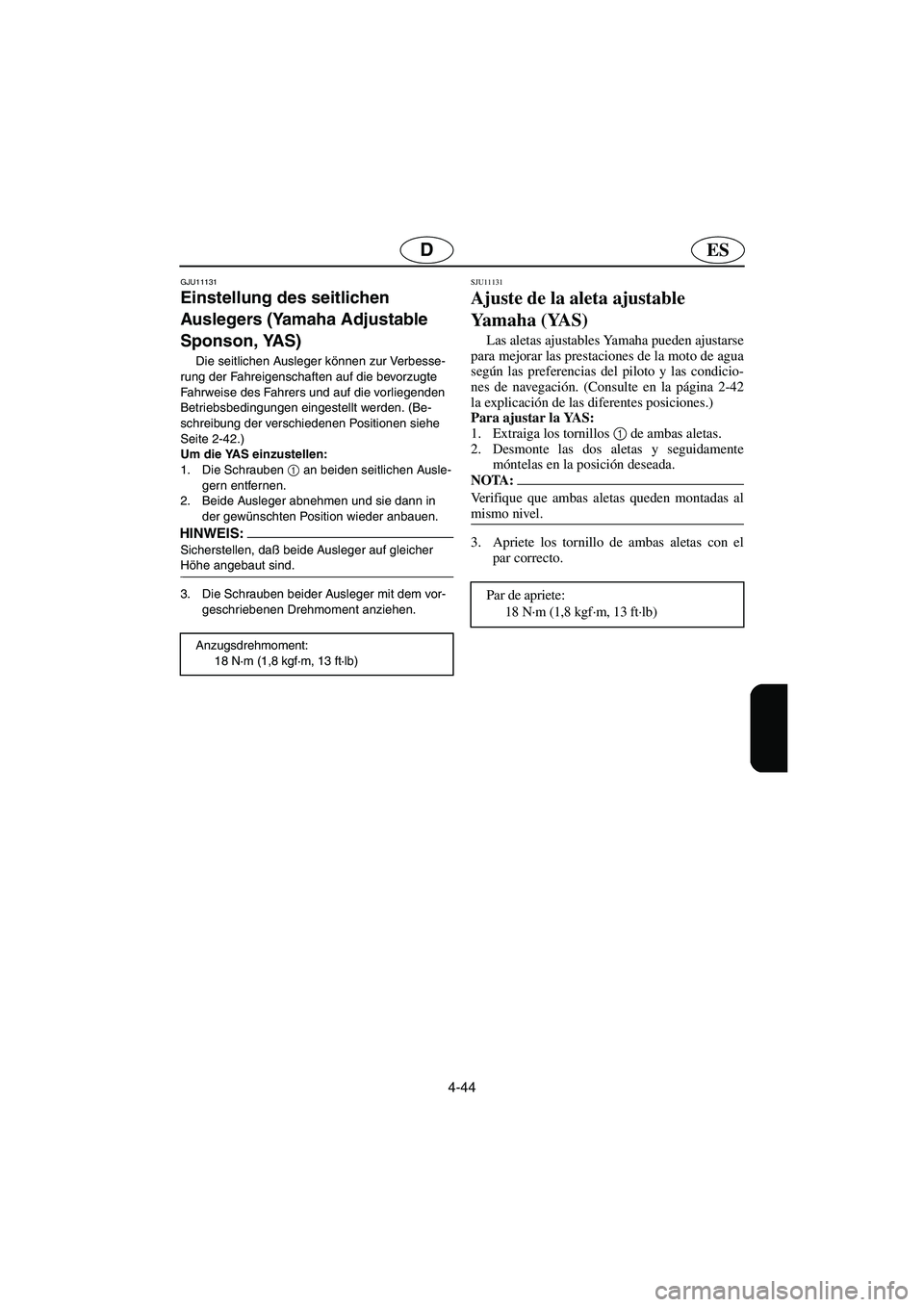

Ajuste de la aleta ajustable
Yamaha (YAS)
Las aletas ajustables Yamaha pueden ajustarse
para mejorar las prestaciones de la moto de agua
según las preferencias del piloto y las condicio-
nes de navegación. (Consulte en la página 2-42
la explicación de las diferentes posiciones.)
Para ajustar la YAS:
1. Extraiga los tornillos 1
de ambas aletas.
2. Desmonte las dos aletas y seguidamente
móntelas en la posición deseada.
NOTA:@ Verifique que ambas aletas queden montadas al
mismo nivel.
@
3. Apriete los tornillo de ambas aletas con el
par correcto.
Par de apriete:
18 N·m (1,8 kgf·m, 13 ft·lb)
UF1G82A0.book Page 44 Tuesday, October 5, 2004 9:56 AM

4-45
F
FJU13590

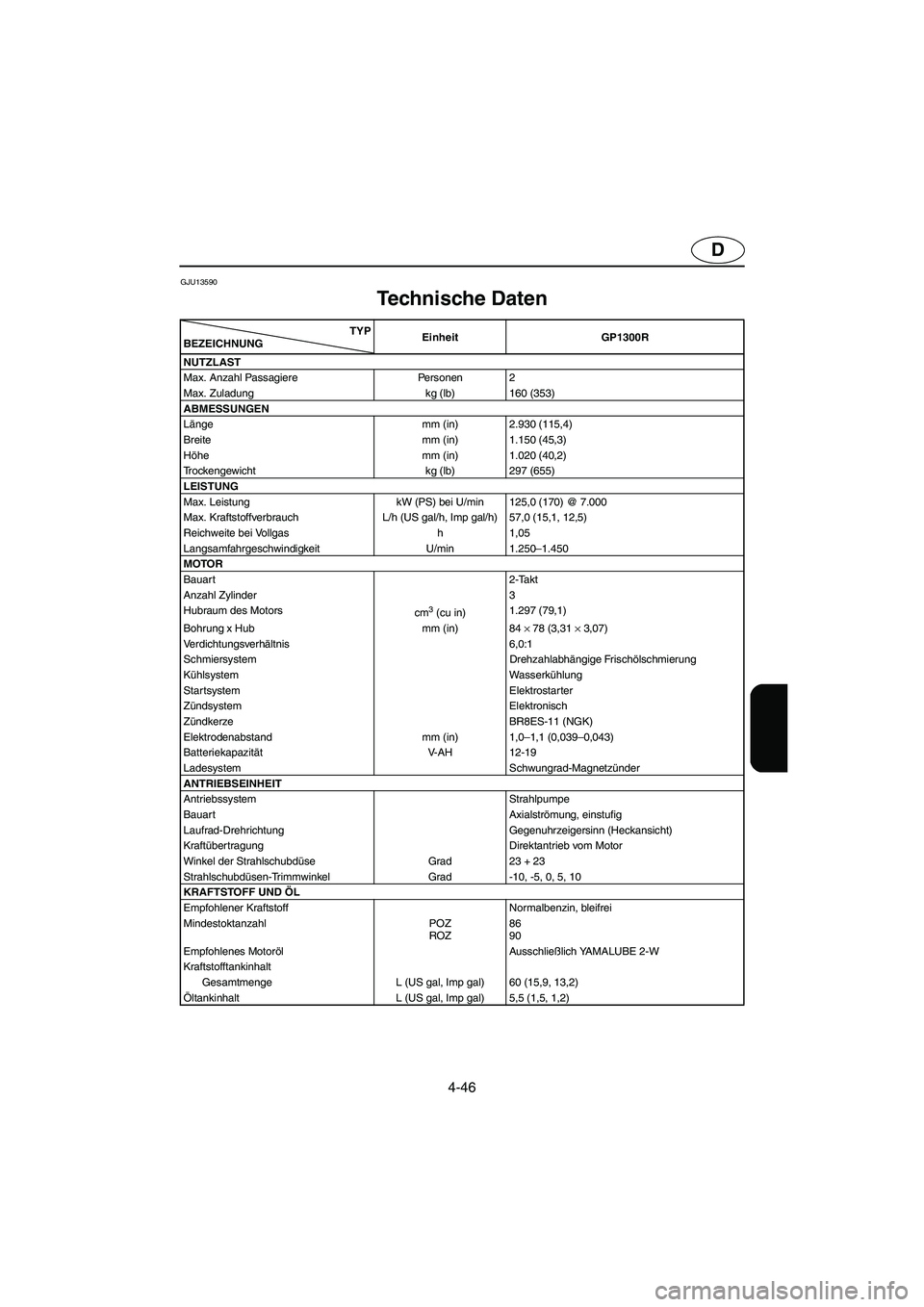

Spécifications
SPC-*** MODELE
ELEMENTUnitéGP1300R
CAPACITE DU SCOOTER
Nombre maximum de personnes à bord Nombre de personnes 2
Charge maximale kg (lb) 160 (353)
DIMENSIONS
Longueur mm (in) 2.930 (115,4)
Largeur mm (in) 1.150 (45,3)
Hauteur mm (in) 1.020 (40,2)
Poids à sec kg (lb) 297 (655)
PERFORMANCES
Puissance maximum kW (PS) à tr/min 125,0 (170) à 7.000
Consommation maximum de carburant L/h (US gal/h, Imp gal/h) 57,0 (15,1, 12,5)
Rayon d’action à plein régime h 1,05
Régime embrayétr/min 1.250–1.450
MOTEUR
Type de moteur 2 temps
Nombre de cylindres 3
Cylindrée du moteur
cm
3 (cu in)1.297 (79,1)
Alésage & course mm (in) 84 ×
78 (3,31 ×
3,07)
Taux de compression 6,0:1
Système de lubrification Injection d’huile
Système de refroidissement Refroidissement par eau
Système de démarrage Démarreur électrique
Système d’allumage Allumage numérique CDI
Bougie BR8ES-11 (NGK)
Ecartement des électrodes mm (in) 1,0–1,1 (0,039–0,043)
Capacité de la batterie V-AH 12-19
Système de charge Volant magnétique
UNITE D’ENTRAINEMENT
Système de propulsion Pompe de propulsion
Type de pompe de propulsion Flux axial, un seul étage
Rotation de la turbine Dans le sens contraire des aiguilles d’une montre
(vu de l’arrière)
Transmission Entraînement direct du moteur
Angle de tuyère Degrés 23 + 23
Angle d’assiette de la tuyère Degrés -10, -5, 0, 5, 10
CARBURANT ET HUILE
Carburant recommandéEssence normale sans plomb
Indice d’octane minimum IOP
IOR86
90
Huile moteur recommandée YAMALUBE 2-W uniquement
Capacité du réservoir de carburant
Total L (US gal, Imp gal) 60 (15,9, 13,2)
Capacité du réservoir d’huile L (US gal, Imp gal) 5,5 (1,5, 1,2)
UF1G82A0.book Page 45 Tuesday, October 5, 2004 9:56 AM

4-46
D
GJU13590
Technische Daten
SPC-*** TYP
BEZEICHNUNGEinheit GP1300R
NUTZLAST
Max. Anzahl Passagiere Personen 2
Max. Zuladung kg (lb) 160 (353)
ABMESSUNGEN
Länge mm (in) 2.930 (115,4)
Breite mm (in) 1.150 (45,3)
Höhe mm (in) 1.020 (40,2)
Trockengewicht kg (lb) 297 (655)
LEISTUNG
Max. Leistung kW (PS) bei U/min 125,0 (170) @ 7.000
Max. Kraftstoffverbrauch L/h (US gal/h, Imp gal/h) 57,0 (15,1, 12,5)
Reichweite bei Vollgas h 1,05
Langsamfahrgeschwindigkeit U/min 1.250–1.450
MOTOR
Bauart 2-Takt
Anzahl Zylinder 3
Hubraum des Motors
cm
3 (cu in)1.297 (79,1)
Bohrung x Hub mm (in) 84 ×
78 (3,31 ×
3,07)
Verdichtungsverhältnis 6,0:1
Schmiersystem Drehzahlabhängige Frischölschmierung
Kühlsystem Wasserkühlung
Startsystem Elektrostarter
Zündsystem Elektronisch
Zündkerze BR8ES-11 (NGK)
Elektrodenabstand mm (in) 1,0–1,1 (0,039–0,043)
BatteriekapazitätV-AH12-19
Ladesystem Schwungrad-Magnetzünder
ANTRIEBSEINHEIT
Antriebssystem Strahlpumpe
Bauart Axialströmung, einstufig
Laufrad-Drehrichtung Gegenuhrzeigersinn (Heckansicht)
Kraftübertragung Direktantrieb vom Motor
Winkel der Strahlschubdüse Grad 23 + 23
Strahlschubdüsen-Trimmwinkel Grad -10, -5, 0, 5, 10
KRAFTSTOFF UND ÖL
Empfohlener Kraftstoff Normalbenzin, bleifrei
Mindestoktanzahl POZ
ROZ86
90
Empfohlenes Motoröl Ausschließlich YAMALUBE 2-W
Kraftstofftankinhalt
Gesamtmenge L (US gal, Imp gal) 60 (15,9, 13,2)
Öltankinhalt L (US gal, Imp gal) 5,5 (1,5, 1,2)
UF1G82A0.book Page 46 Tuesday, October 5, 2004 9:56 AM

4-47
ES
SJU13590
Especificaciones
SPC-*** MODELO
ELEMENTOUnidad GP1300R
CAPACIDAD DE LA MOTO DE AGUA
Número máximo de plazas Número de ocupantes 2
Carga máxima kg (lb) 160 (353)
DIMENSIONES
Eslora mm (in) 2.930 (115,4)
Manga mm (in) 1.150 (45,3)
Puntal mm (in) 1.020 (40,2)
Peso en seco kg (lb) 297 (655)
PRESTACIONES
Potencia máxima kW (PS) a r/min 125,0 (170) @ 7.000
Consumo máximo de combustible L/h (US gal/h, Imp gal/h) 57,0 (15,1, 12,5)
Autonomía a todo gas hr. 1,05
Ralentír/min 1.250–1.450
MOTOR
Tipo de motor 2 tiempos
Número de cilindros 3
Cilindrada del motor
cm
3 (cu in)1.297 (79,1)
Diámetro y carrera mm (in) 84 ×
78 (3,31 ×
3,07)
Relación de compresión6,0:1
Sistema de engrase Inyección de aceite variable
Sistema de refrigeración Refrigeración por agua
Sistema de arranque Motor de arranque eléctrico
Sistema de encendido CDI digital
Bujía BR8ES-11 (NGK)
Distancia entre electrodos mm (in) 1,0–1,1 (0,039–0,043)
Capacidad de la batería V-AH 12-19
Sistema de carga Magneto del volante
GRUPO PROPULSOR
Sistema de propulsión Bomba de chorro
Tipo de bomba de chorro Flujo axial, una etapa
Giro del rotor En el sentido contrario al de las agujas del reloj
(visto desde atrás)
TransmisiónTransmisión directa del motor
Ángulo de la tobera de propulsión Grado 23 + 23
Ángulo de trimado de la tobera Grado -10, -5, 0, 5, 10
COMBUSTIBLE Y ACEITE
Combustible recomendado Gasolina normal sin plomo
Octanaje mínimo PON
RON86
90
Aceite de motor recomendadoÚnicamente YAMALUBE 2-W
Capacidad del depósito de combustible
Total L (US gal, Imp gal) 60 (15,9, 13,2)
Capacidad del depósito de aceite L (US gal, Imp gal) 5,5 (1,5, 1,2)
UF1G82A0.book Page 47 Tuesday, October 5, 2004 9:56 AM
