YAMAHA GP1800R SVHO 2022 Manuale de Empleo (in Spanish)

Funcionamiento de los instrumentos
41
SJU45941
Centro de información multifunción
El centro de información multifunción mues-
tra información diversa sobre la moto de
agua.
El centro de información multifunción puede
activar o desactivar las distintas funciones
así como cambiar los ajustes utilizando la
cruceta del control del panel táctil.
Asimismo, se pueden cambiar el idioma y las
unidades. (Ver información acerca del cam-
bio del idioma y de las unidades en la página
44). En las ilustraciones de este manual se
utiliza el idioma inglés y las unidades métri-
cas estadounidenses.
Encendido del centro de información mul-
tifunción
Cuando se pulsa el interruptor de arran-
que/paro del motor, el centro de información
multifunción se enciende. La pantalla del lo-
gotipo aparece durante unos segundos y lue-
go se muestra la pantalla de inicio.
NOTA
El centro de información multifunción se acti-
va, aunque el interruptor de arranque/paro
del motor también se pulse brevemente.
Apagado del centro de información multi-
función
Si el centro de información multifunción no
recibe ninguna señal de funcionamiento en el
plazo de 25 segundos después de parar el
motor o si han pasado 3 minutos después de
parar el motor, el centro se apaga.
NOTA
Aunque reciba señales de funcionamiento, el
centro de información multifunción se apaga
3 minutos después de parar el motor.
SJU45951Botones de control
Este modelo cuenta con un control del panel
táctil para utilizar el centro de información
multifunción.
Cruceta
Utilice la cruceta para alternar o seleccionar
pantallas para cada elemento.
Si se pulsa la parte derecha de la cruceta
cuando se muestra la pantalla de inicio, el
centro de información multifunción se alterna
en el orden siguiente.
Pantalla de inicio  Pantalla de control de
marcha  Pantalla de bloqueo del motor 
Pantalla de ajustes  Pantalla de informa-
ción  Pantalla de inicio
Botón “BACK”
Pulse este botón para volver a la pantalla an-
terior.
Mantenga pulsado el botón “BACK” y el bo-
tón “OK” simultáneamente para visualizar la
pantalla de inicio.
Botón “OK”
Pulse este botón para seleccionar el elemen-
to actualmente resaltado.
NOTA
Pulse este botón para silenciar el zumbador
cuando se activa una alarma.
1 Cruceta
2 Botón “BACK”
3 Botón “OK”
1
23
UF4P72S0.book Page 41 Thursday, August 5, 2021 4:13 PM

Funcionamiento de los instrumentos
42
SJU45960Pantalla
La pantalla se configura como se muestra a
continuación.
Barra de pestañas de la pantalla
Cuando se selecciona cada símbolo, el indi-
cador central muestra la información de la
moto de agua, los ajustes de las funciones y
otros datos. (Ver información de cada panta-
lla en la página 43).
Indicador central
El indicador central muestra la información
de la moto de agua, los ajustes de las funcio-
nes y otros datos según el símbolo de la ba-
rra de pestañas de la pantalla que se
seleccione.
Barra de aviso
La barra de aviso se muestra cuando se de-
tecta un error o un fallo.
Pulse el botón “OK” del control del panel tác-
til cuando se muestre el símbolo de alarma
para visualizar la descripción de la alarma, el
código de error y otros datos en el indicadorcentral. (Ver las descripciones de las alarmas
en la página 46).
Indicador de ajuste de trimado
La posición de este indicador indica el ajuste
de trimado de la tobera de propulsión. (Ver
información del ajuste de trimado en la pági-
na 32).
Voltímetro
El voltímetro muestra la tensión de la batería.
Cuando la tensión de la batería es normal, el
voltímetro indica aproximadamente 14 vol-
tios.
Si la tensión de la batería ha disminuido o au-
mentado de forma importante, se activa la
alarma de tensión de la batería y la indicación
de tensión parpadea. (Ver información de la
alarma de tensión de la batería en la página
47).
Tacómetro
El tacómetro muestra el régimen del motor
mediante los números
1000 RPM (r/min) y el
número de segmentos.
Indicador del inversor
Este indicador muestra la posición de la
compuerta de inversión: “F” (avante), “N”
(punto muerto) y “R” (marcha atrás). (Consul-
1 Barra de pestañas de la pantalla
2 Indicador central
1 Barra de aviso
14.3V
RPM
x10 0 0
km/h
1
2
1
1 Indicador de ajuste de trimado
2 Indicador de nivel de combustible
3 Voltímetro
4 Ta c ó m e t r o
5 Indicador del inversor
14.3V
RPM
x10 0 0
km/h
1
34
2
5
UF4P72S0.book Page 42 Thursday, August 5, 2021 4:13 PM

Funcionamiento de los instrumentos
43
te en la página 30 las instrucciones para in-
vertir la marcha).
Indicador de nivel de combustible
El indicador de nivel de combustible muestra
la cantidad de combustible que queda en el
depósito mediante el número de segmentos.
Si la cantidad de combustible que queda es
baja, se activará la alarma de nivel de com-
bustible. (Ver información de la alarma de ni-
vel de combustible en la página 46).
NOTA
La exactitud del indicador de nivel de com-
bustible varía en función de las condiciones
de navegación. Utilice esta función única-
mente como referencia.
SJU45151Pantalla inicial “ ”
El indicador central de la pantalla inicial
muestra el velocímetro y los indicadores de
los modos de funcionamiento. (Ver informa-
ción de las funciones de los distintos modos
en la página 34).
NOTA
Si el régimen del motor aumenta mientras se
muestra la pantalla del modo de control de
marcha, la pantalla de l menú de ajuste o la
pantalla de bloqueo del motor, el centro de
información multifunción cambia automáti-
camente a la pantalla inicial.
Velocímetro
El velocímetro muestra la velocidad de la
moto de agua.
NOTA
Las unidades del velocímetro se seleccio-
nan según las unidades del centro de infor-
mación multifunción. (Ver información del
cambio de unidades en la página 45).
Cuando se da marcha atrás o cuando se
da avante o marcha atrás a velocidad muy
baja utilizando el T.D.E., el velocímetro in-
dica “0”.
SJU45970Pantalla de información “ ”
Las pantallas de información muestran la in-
formación de recorrido y la información del
combustible en el indicador central.

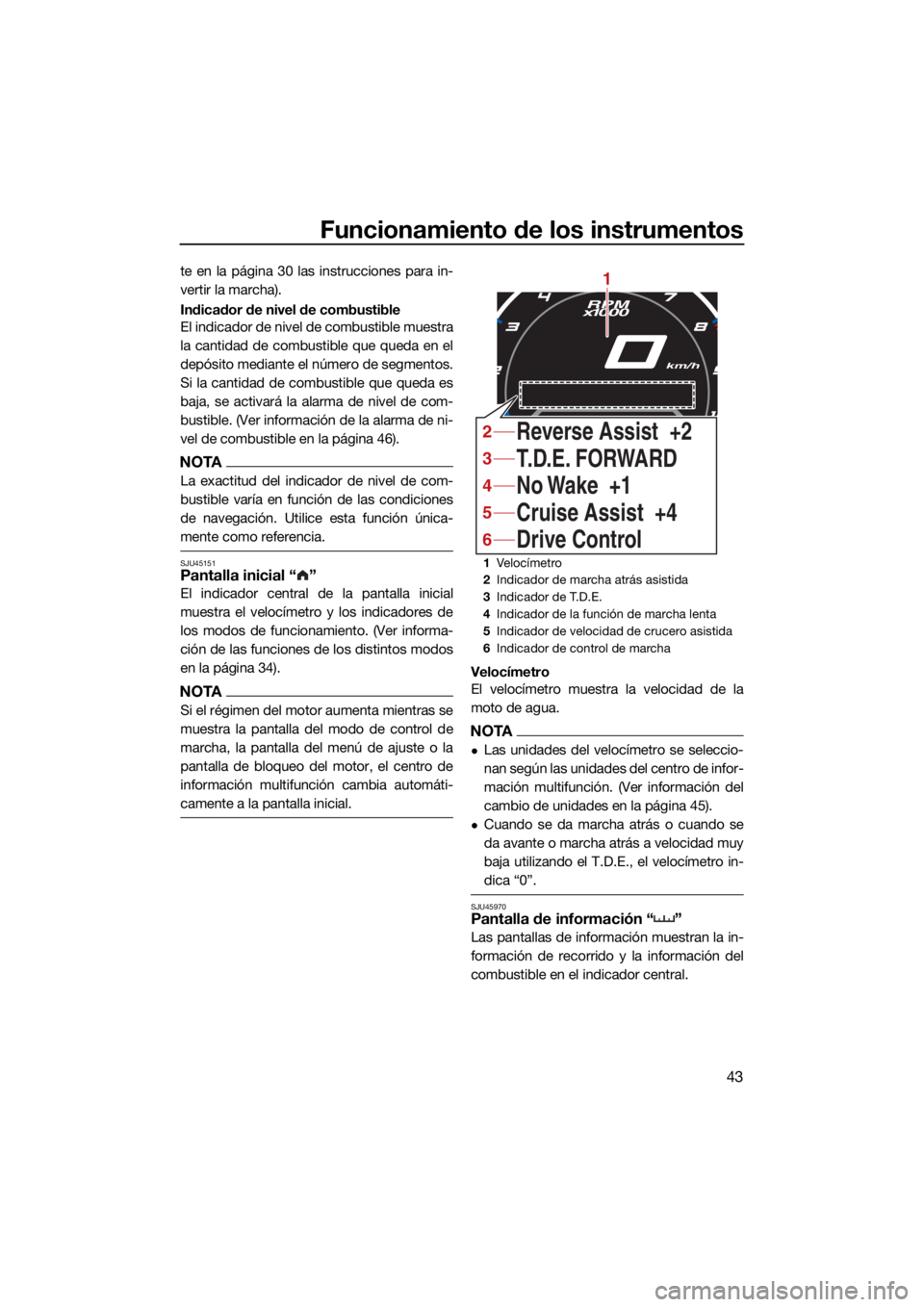

1 Ve lo cí m e t ro
2 Indicador de marcha atrás asistida
3 Indicador de T.D.E.
4 Indicador de la función de marcha lenta
5 Indicador de velocidad de crucero asistida
6 Indicador de control de marcha
RPM
x1000
km/h
No Wake +1 T.D.E. FORWARD
Cruise Assist +4
Drive Control Reverse Assist +2
1
4
3
5
6
2
UF4P72S0.book Page 43 Thursday, August 5, 2021 4:13 PM

Funcionamiento de los instrumentos
44
NOTA
Las unidades de distancia y las cantidades
de combustible se seleccionan de acuerdo
con las unidades del centro de información
multifunción. (Ver información del cambio de
unidades en la página 45).
* Este elemento se puede reiniciar pulsando
el botón “OK” del control del panel táctil.
Para reiniciar todos los elementos, seleccio-
ne “Reset All”.
SJU45170Pantalla del modo de control de
marcha “ ”
La pantalla del modo de control de marcha
muestra la pantalla de ajuste del modo de
control de marcha en el indicador central.
(Ver información sobre el modo de control de
marcha en la página 37).
SJU45980Pantalla del menú de ajuste “ ”
La pantalla del menú de ajuste muestra un
menú para acceder a las pantallas de las si-
guientes funciones.
Cambiar el PIN

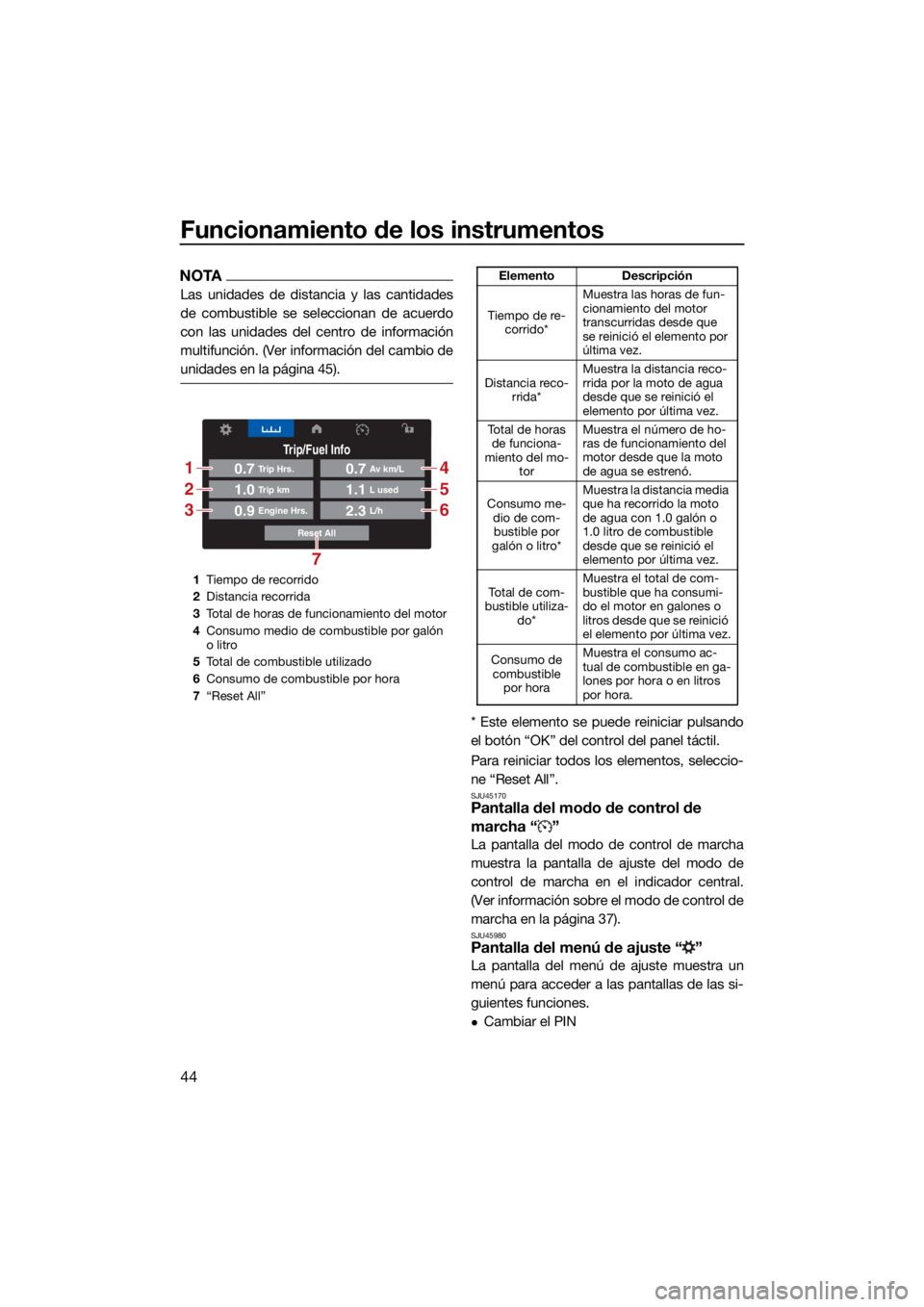

1Tiempo de recorrido
2 Distancia recorrida
3 Total de horas de funcionamiento del motor
4 Consumo medio de combustible por galón
o litro
5 Total de combustible utilizado
6 Consumo de combustible por hora
7 “Reset All”
Trip/Fuel Info
Reset All
0.7Trip Hrs.
0.9Engine Hrs.
1.0Trip km
0.7Av km/L
2.3L/h
1.1L used
1
2
3
4
5
6
7
Elemento Descripción
Tiempo de re- corrido* Muestra las horas de fun-
cionamiento del motor
transcurridas desde que
se reinició el elemento por
última vez.
Distancia reco- rrida* Muestra la distancia reco-
rrida por la moto de agua
desde que se reinició el
elemento por última vez.
To t a l d e h o r a s de funciona-
miento del mo- tor Muestra el número de ho-
ras de funcionamiento del
motor desde que la moto
de agua se estrenó.
Consumo me- dio de com-bustible por
galón o litro* Muestra la distancia media
que ha recorrido la moto
de agua con 1.0 galón o
1.0 litro de combustible
desde que se reinició el
elemento por última vez.
To t a l d e c o m -
bustible utiliza- do* Muestra el total de com-
bustible que ha consumi-
do el motor en galones o
litros desde que se reinició
el elemento por última vez.
Consumo de combustible por hora Muestra el consumo ac-
tual de combustible en ga-
lones por hora o en litros
por hora.
UF4P72S0.book Page 44 Thursday, August 5, 2021 4:13 PM

Funcionamiento de los instrumentos
45
Seleccionar las unidades
Seleccionar el idioma
Mostrar el tiempo transcurrido desde el úl-
timo mantenimiento
Reinicio de los ajustes
Cambiar el PIN (“PIN Settings”)
El PIN se puede cambiar a cualquier número
de 4 dígitos.
Para cambiar el PIN:
(1) Introduzca el PIN actual y luego pulse el botón “OK” del control del panel táctil.
(2) Introduzca el nuevo PIN y luego pulse el botón “OK” del control del panel táctil.
Seleccionar las unidades (“Unit”)
Se pueden seleccionar las unidades siguien-
tes para el centro de información multifun-
ción.
“US Unit”: Las distancias se indican en mi-
llas, la velocidad en MPH y el combustible
en galones.
“Metric”: Las distancias se indican en kiló-
metros, la velocidad en km/h y el combus-
tible en litros.
Para seleccionar las unidades:
Seleccione “US Unit” o “Metric” y luego pul-
se el botón “BACK” del control del panel tác-
til.
Seleccionar el idioma (“Language”)
Se pueden seleccionar los siguientes idio-
mas para el centro de información multifun-
ción.
Inglés
Francés
Español
Para seleccionar el idioma:
Seleccione el idioma deseado y luego pulse
el botón “OK” del control del panel táctil.

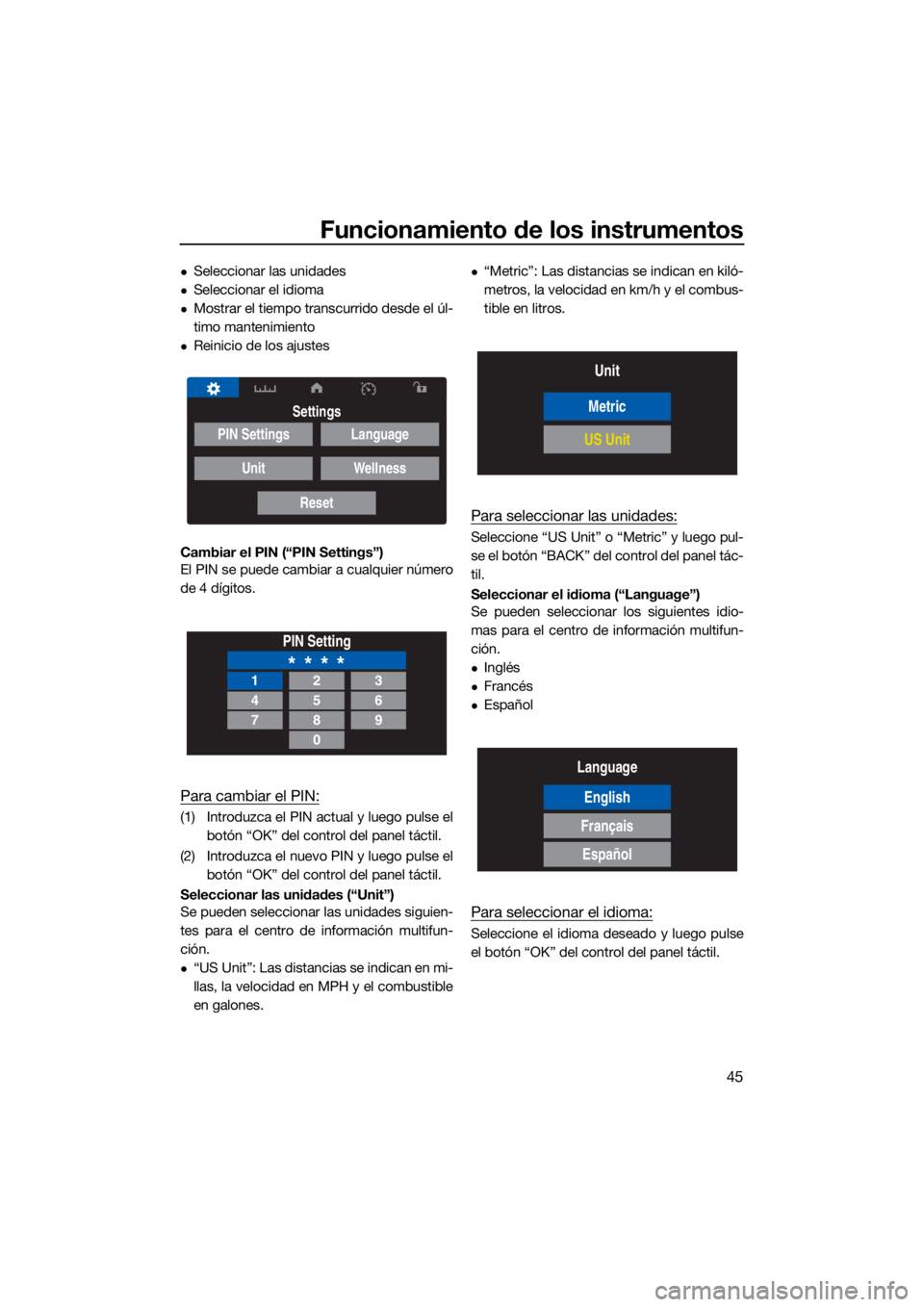

Settings
PIN Settings
Unit
Language
Wellness
Reset
PIN Setting
* * * *123
456
789
0
Unit
Metric
US Unit
Language
English
Français
Español
UF4P72S0.book Page 45 Thursday, August 5, 2021 4:13 PM

Funcionamiento de los instrumentos
46

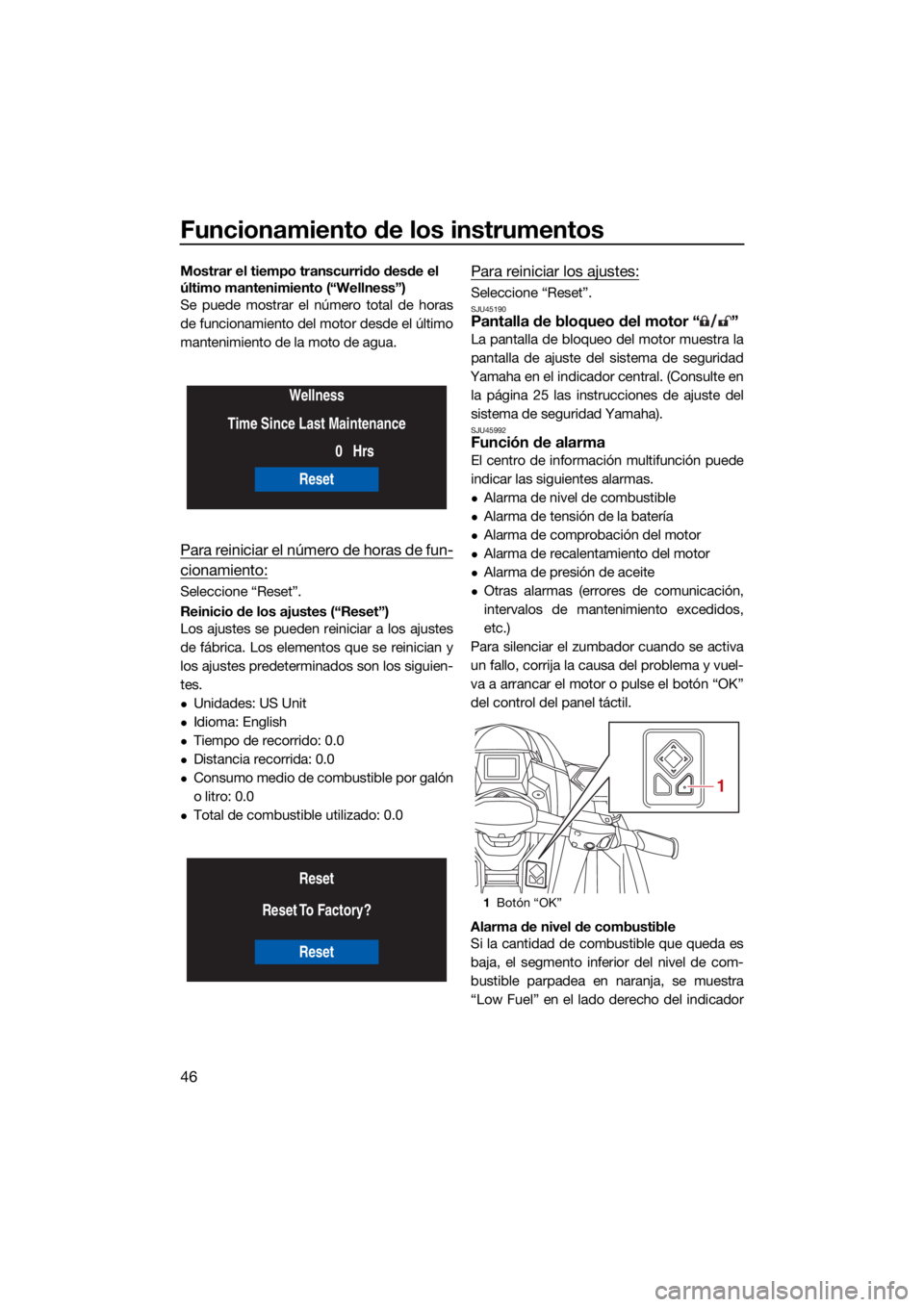

Mostrar el tiempo transcurrido desde el
último mantenimiento (“Wellness”)
Se puede mostrar el número total de horas
de funcionamiento del motor desde el último
mantenimiento de la moto de agua.
Para reiniciar el número de horas de fun-
cionamiento:
Seleccione “Reset”.
Reinicio de los ajustes (“Reset”)
Los ajustes se pueden reiniciar a los ajustes
de fábrica. Los elementos que se reinician y
los ajustes predeterminados son los siguien-
tes.
Unidades: US Unit
Idioma: English
Tiempo de recorrido: 0.0
Distancia recorrida: 0.0
Consumo medio de combustible por galón
o litro: 0.0
Total de combustible utilizado: 0.0
Para reiniciar los ajustes:
Seleccione “Reset”.SJU45190Pantalla de bloqueo del motor “ ”
La pantalla de bloqueo del motor muestra la
pantalla de ajuste del sistema de seguridad
Yamaha en el indicador central. (Consulte en la página 25 las instrucciones de ajuste del
sistema de seguridad Yamaha).
SJU45992Función de alarma
El centro de información multifunción puede
indicar las siguientes alarmas.
Alarma de nivel de combustible
Alarma de tensió n de la batería
Alarma de comprobación del motor
Alarma de recalentamiento del motor
Alarma de presión de aceite
Otras alarmas (errores de comunicación,
intervalos de mantenimiento excedidos,
etc.)
Para silenciar el zumbador cuando se activa
un fallo, corrija la causa del problema y vuel-
va a arrancar el motor o pulse el botón “OK”
del control del panel táctil.

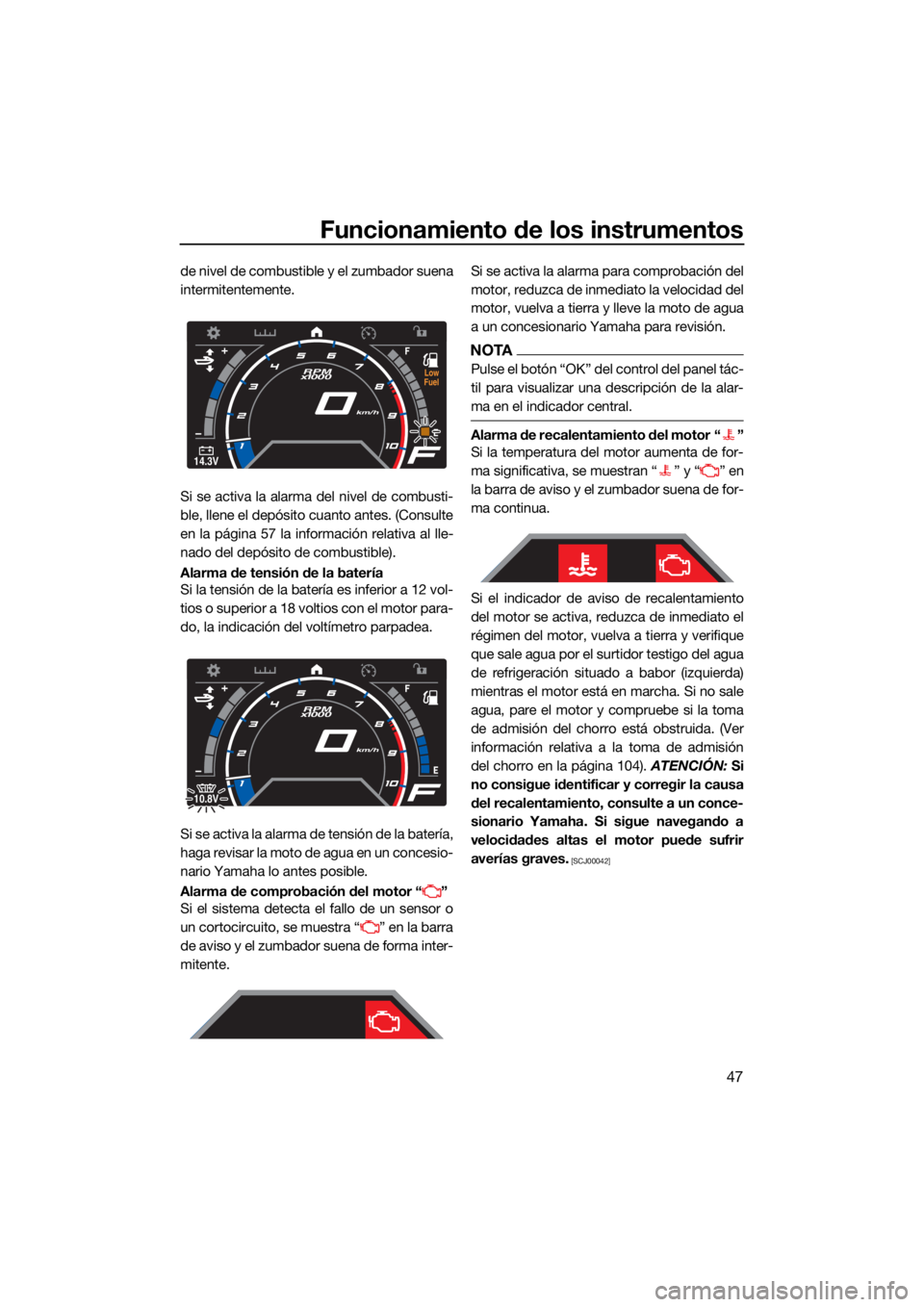

Alarma de nivel de combustible
Si la cantidad de combustible que queda es
baja, el segmento inferior del nivel de com-
bustible parpadea en naranja, se muestra
“Low Fuel” en el lado derecho del indicador
Wellness
Time Since Last Maintenance 0Hrs
Reset
Reset
Reset To Factory?
Reset
1 Botón “OK”
1
UF4P72S0.book Page 46 Thursday, August 5, 2021 4:13 PM

Funcionamiento de los instrumentos
47
de nivel de combustible y el zumbador suena
intermitentemente.
Si se activa la alarma del nivel de combusti-
ble, llene el depósito cuanto antes. (Consulte
en la página 57 la información relativa al lle-
nado del depósito de combustible).
Alarma de tensión de la batería
Si la tensión de la batería es inferior a 12 vol-
tios o superior a 18 voltios con el motor para-
do, la indicación del voltímetro parpadea.
Si se activa la alarma de tensión de la batería,
haga revisar la moto de agua en un concesio-
nario Yamaha lo antes posible.
Alarma de comprobación del motor “ ”
Si el sistema detecta el fallo de un sensor o
un cortocircuito, se muestra “ ” en la barra
de aviso y el zumbador suena de forma inter-
mitente.Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
NOTA
Pulse el botón “OK” del control del panel tác-
til para visualizar una descripción de la alar-
ma en el indicador central.
Alarma de recalentamiento del motor “ ”
Si la temperatura del motor aumenta de for-
ma significativa, se muestran “ ” y “ ” en
la barra de aviso y el zumbador suena de for-
ma continua.
Si el indicador de aviso de recalentamiento
del motor se activa, reduzca de inmediato el
régimen del motor, vuelva a tierra y verifique
que sale agua por el surtidor testigo del agua
de refrigeración situado a babor (izquierda)
mientras el motor está en marcha. Si no sale
agua, pare el motor y compruebe si la toma
de admisión del chorro está obstruida. (Ver
información relativa a la toma de admisión
del chorro en la página 104).
ATENCIÓN: Si
no consigue identificar y corregir la causa
del recalentamiento, consulte a un conce-
sionario Yamaha. Si sigue navegando a
velocidades altas el motor puede sufrir
averías graves.
[SCJ00042]
14.3V
RPM
x1000
km/h
Low
Fuel
10.8V
RPM
x1000
km/h
UF4P72S0.book Page 47 Thursday, August 5, 2021 4:13 PM

Funcionamiento de los instrumentos
48
NOTA
Mientras está activada la alarma de reca-
lentamiento del motor, el régimen máximo
del motor queda limitado.
Pulse el botón “OK” del control del panel
táctil para visualizar una descripción de la
alarma en el indicador central.

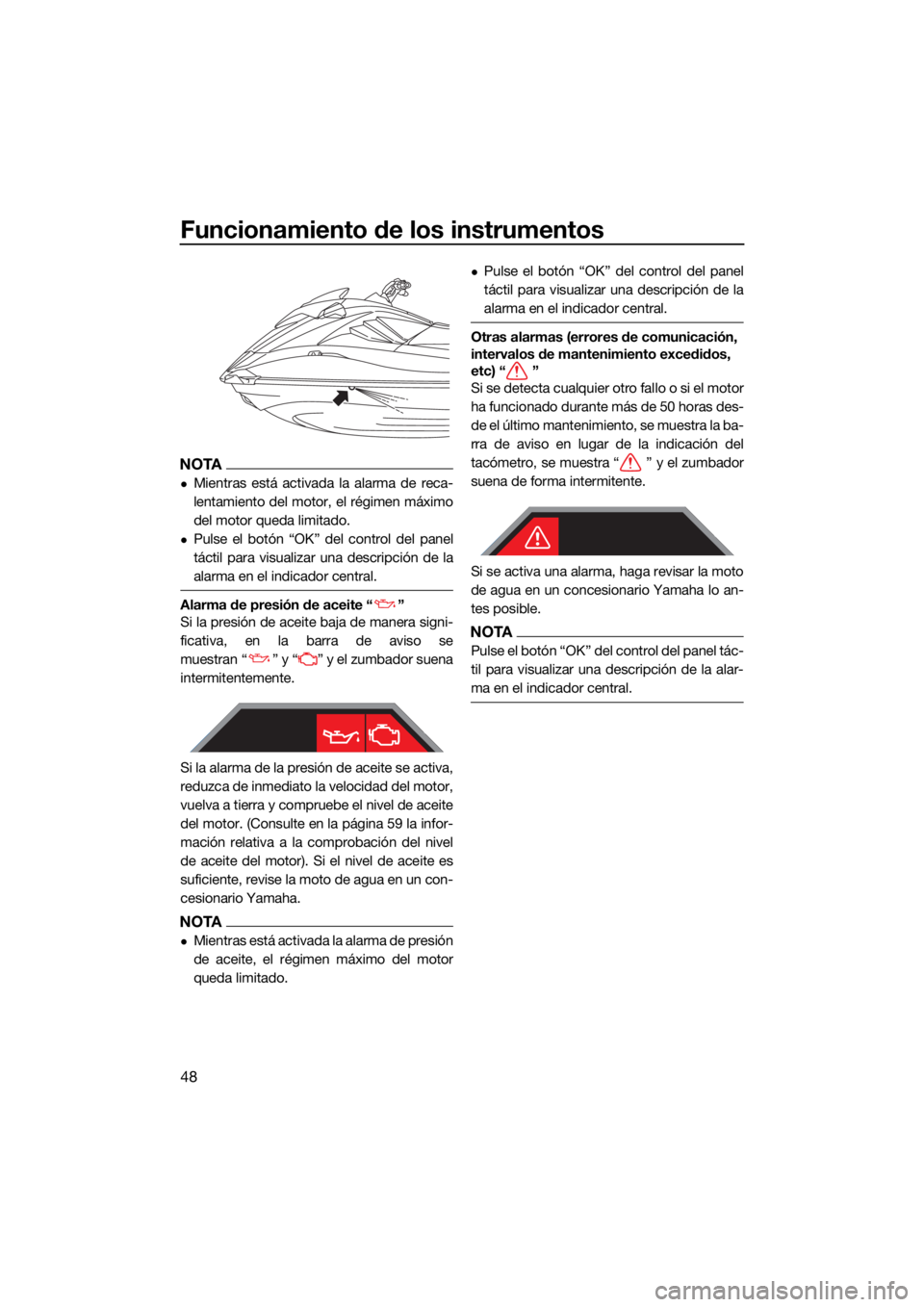

Alarma de presión de aceite “ ”
Si la presión de aceite baja de manera signi-
ficativa, en la barra de aviso se
muestran “ ” y “ ” y el zumbador suena
intermitentemente.
Si la alarma de la presión de aceite se activa,
reduzca de inmediato la velocidad del motor,
vuelva a tierra y compruebe el nivel de aceite
del motor. (Consulte en la página 59 la infor-
mación relativa a la comprobación del nivel
de aceite del motor). Si el nivel de aceite es
suficiente, revise la moto de agua en un con-
cesionario Yamaha.
NOTA
Mientras está activada la alarma de presión
de aceite, el régimen máximo del motor
queda limitado.
Pulse el botón “OK” del control del panel
táctil para visualizar una descripción de la
alarma en el indicador central.
Otras alarmas (errores de comunicación,
intervalos de mantenimiento excedidos,
etc) “ ”
Si se detecta cualquier otro fallo o si el motor
ha funcionado durante más de 50 horas des-
de el último mantenimiento, se muestra la ba-
rra de aviso en lugar de la indicación del
tacómetro, se muestra “ ” y el zumbador
suena de forma intermitente.
Si se activa una alarma, haga revisar la moto
de agua en un concesionario Yamaha lo an-
tes posible.
NOTA
Pulse el botón “OK” del control del panel tác-
til para visualizar una descripción de la alar-
ma en el indicador central.
UF4P72S0.book Page 48 Thursday, August 5, 2021 4:13 PM

Funcionamiento de los instrumentos
49
SJU46301

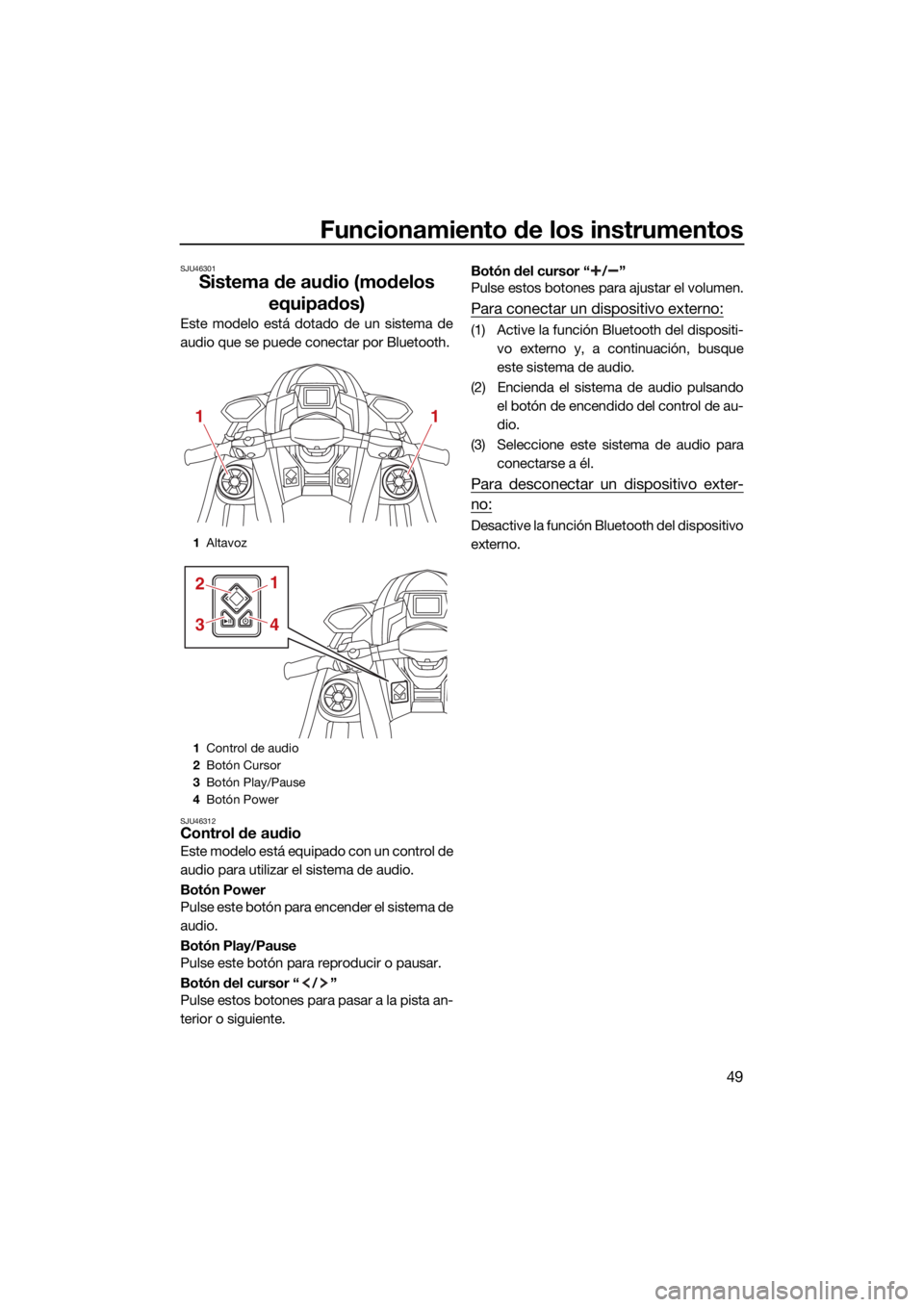

Sistema de audio (modelos equipados)
Este modelo está dotado de un sistema de
audio que se puede conectar por Bluetooth.
SJU46312Control de audio
Este modelo está equipado con un control de
audio para utilizar el sistema de audio.
Botón Power
Pulse este botón para encender el sistema de
audio.
Botón Play/Pause
Pulse este botón para reproducir o pausar.
Botón del cursor “ / ”
Pulse estos botones para pasar a la pista an-
terior o siguiente. Botón del cursor “ / ”
Pulse estos botones para ajustar el volumen.
Para conectar un dispositivo externo:
(1) Active la función Bluetooth del dispositi-
vo externo y, a continuación, busque
este sistema de audio.
(2) Encienda el sistema de audio pulsando el botón de encendido del control de au-
dio.
(3) Seleccione este sistema de audio para conectarse a él.
Para desconectar un dispositivo exter-
no:
Desactive la función Bluetooth del dispositivo
externo.
1Altavoz
1 Control de audio
2 Botón Cursor
3 Botón Play/Pause
4 Botón Power
11
1
43
2
UF4P72S0.book Page 49 Thursday, August 5, 2021 4:13 PM

Funcionamiento de equipos
50
SJU40336
EquipamientoSJU31045Asientos
Los asientos frontales y traseros son des-
montables.
Desmonte los asientos para poder acceder a
la cámara del motor y al pañol del asiento.
Para desmontar el asiento trasero:
(1) Tire del cierre del asiento trasero haciaarriba y luego levante la parte trasera del
asiento.
(2) Tire del asiento hacia atrás y extráigalo.
Para montar el asiento trasero:
(1) Introduzca los salientes de la parte de- lantera del asiento en los soportes que
hay en la cubierta. (2) Presione la parte trasera del asiento ha-
cia abajo para que quede bien fija.
Para desmontar el asiento delantero:
(1) Desmonte el asiento trasero.
(2) Tire del cierre del asiento delantero y lue-go levante la parte trasera del asiento.
(3) Tire del asiento hacia atrás y extráigalo.
1 Cierre del asiento
1
1Cierre del asiento
1
UF4P72S0.book Page 50 Thursday, August 5, 2021 4:13 PM
