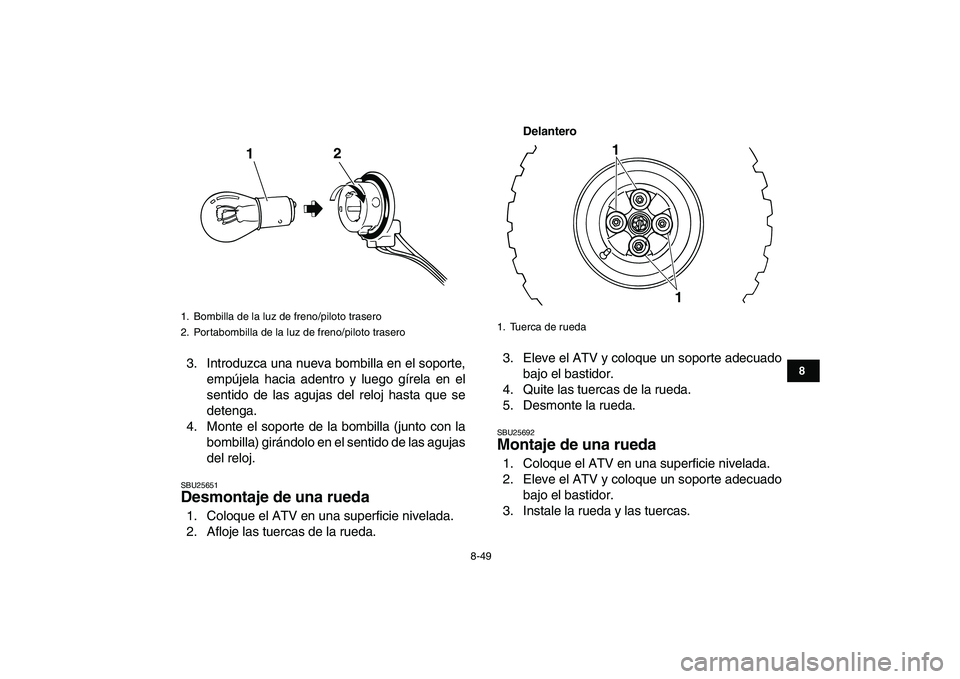

3. Introduzca una nueva bombilla en el soporte,
empújela hacia adentro y luego gírela en el
sentido de las agujas del reloj hasta que se
detenga.
4. Monte el soporte de la bombilla (junto con la
bombilla) girándolo en el sentido de las agujas
del reloj.
SBU25651
Desmontaje de una rueda
1. Coloque el ATV en una superficie nivelada.
2. Afloje las tuercas de la rueda.
Delantero
3. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
4. Quite las tuercas de la rueda.
5. Desmonte la rueda.
SBU25692
Montaje de una rueda
1. Coloque el ATV en una superficie nivelada.
2. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
3. Instale la rueda y las tuercas.
1. Bombilla de la luz de freno/piloto trasero
2. Portabombilla de la luz de freno/piloto trasero
12

1. Tuerca de rueda
1
1

8-50
1
2
3
4
5
6
78
9
10
11

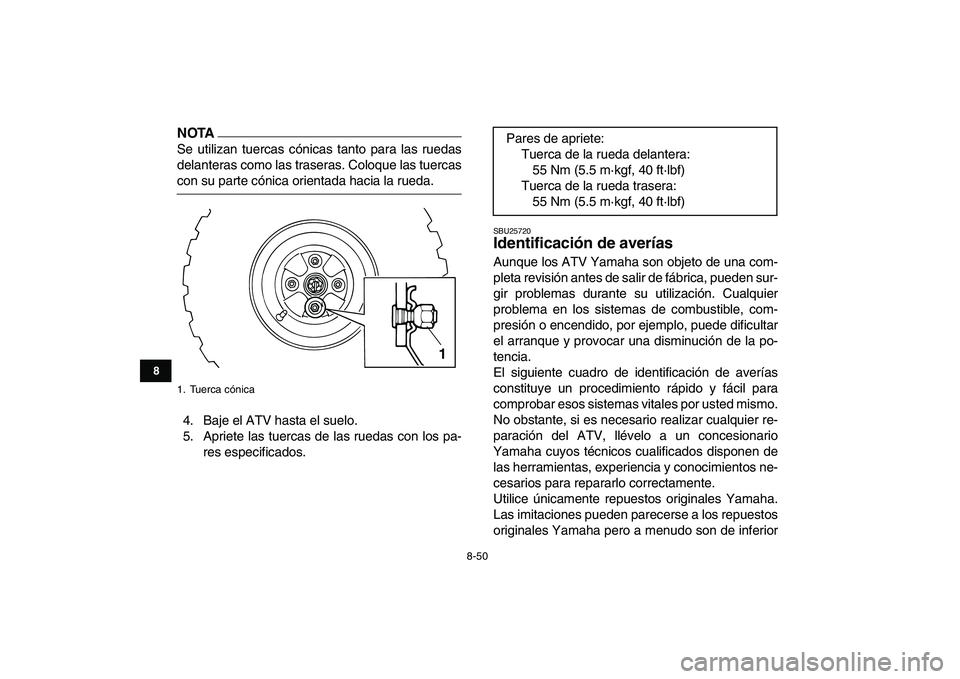

NOTA

Se utilizan tuercas cónicas tanto para las ruedas
delanteras como las traseras. Coloque las tuercas
con su parte cónica orientada hacia la rueda.
4. Baje el ATV hasta el suelo.
5. Apriete las tuercas de las ruedas con los pa-
res especificados.
SBU25720
Identificación de averías
Aunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden sur-
gir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
El siguiente cuadro de identificación de averías
constituye un procedimiento rápido y fácil para
comprobar esos sistemas vitales por usted mismo.
No obstante, si es necesario realizar cualquier re-
paración del ATV, llévelo a un concesionario
Yamaha cuyos técnicos cualificados disponen de
las herramientas, experiencia y conocimientos ne-
cesarios para repararlo correctamente.
Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
1. Tuerca cónica
1

Pares de apriete:
Tuerca de la rueda delantera:
55 Nm (5.5 m·kgf, 40 ft·lbf)
Tuerca de la rueda trasera:
55 Nm (5.5 m·kgf, 40 ft·lbf)

8-51
1
2
3
4
5
6
78
9
10
11

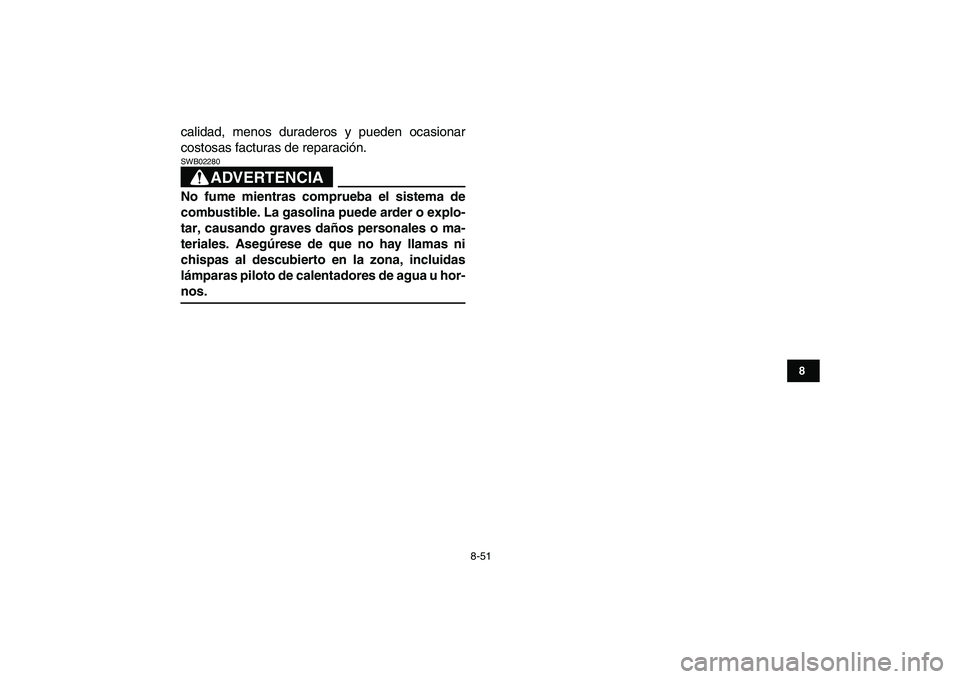

calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA

SWB02280
No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-
teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u hor-
nos.

8-52
1
2
3
4
5
6
78
9
10
11

SBU25791

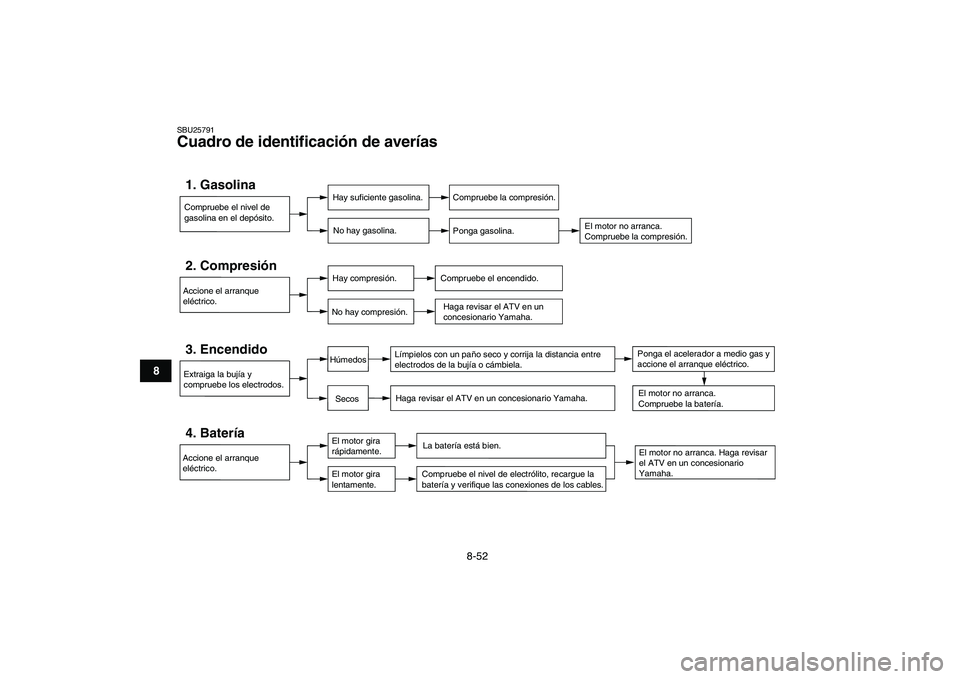

Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el ATV en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el ATV en un concesionario Yamaha.
El motor no arranca. Haga revisar
el ATV en un concesionario
Yamaha.El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira
rápidamente.
El motor gira
lentamente.
La batería está bien.Compruebe el nivel de electrólito, recargue la
batería y verifique las conexiones de los cables.
SecosHúmedos
Ponga el acelerador a medio gas y
accione el arranque eléctrico.

9-1
1
2
3
4
5
6
7
89
10
11

SBU25860

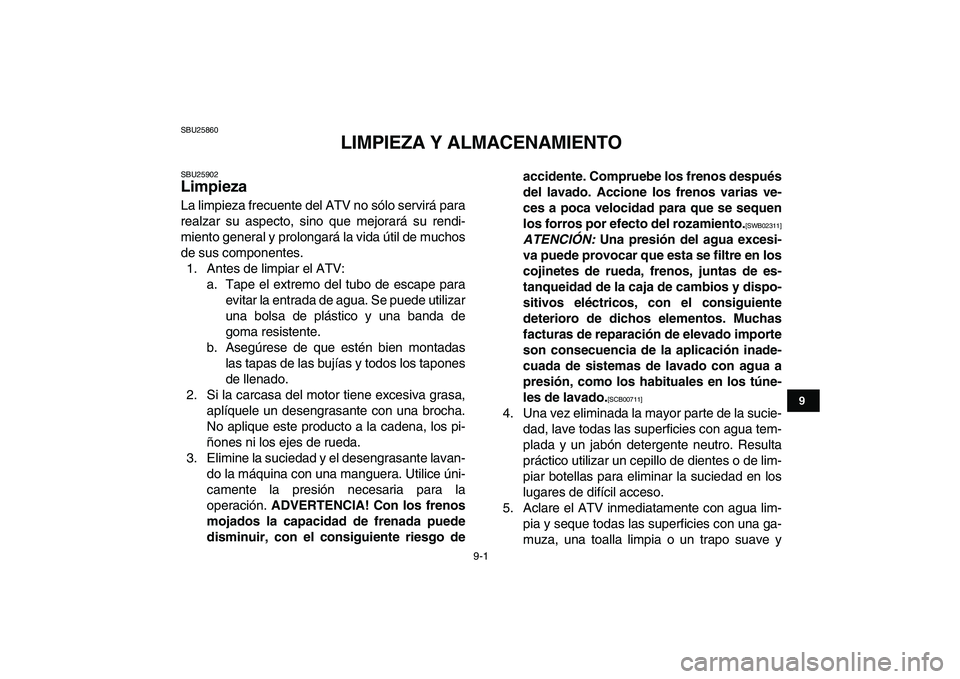

LIMPIEZA Y ALMACENAMIENTO
SBU25902
Limpieza
La limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.
1. Antes de limpiar el ATV:
a. Tape el extremo del tubo de escape para
evitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas
las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa,
aplíquele un desengrasante con una brocha.
No aplique este producto a la cadena, los pi-
ñones ni los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan-
do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación.
ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo deaccidente. Compruebe los frenos después
del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02311]
ATENCIÓN:
Una presión del agua excesi-
va puede provocar que esta se filtre en los
cojinetes de rueda, frenos, juntas de es-
tanqueidad de la caja de cambios y dispo-
sitivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00711]

4. Una vez eliminada la mayor parte de la sucie-
dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
5. Aclare el ATV inmediatamente con agua lim-
pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y

9-2
1
2
3
4
5
6
7
89
10
11

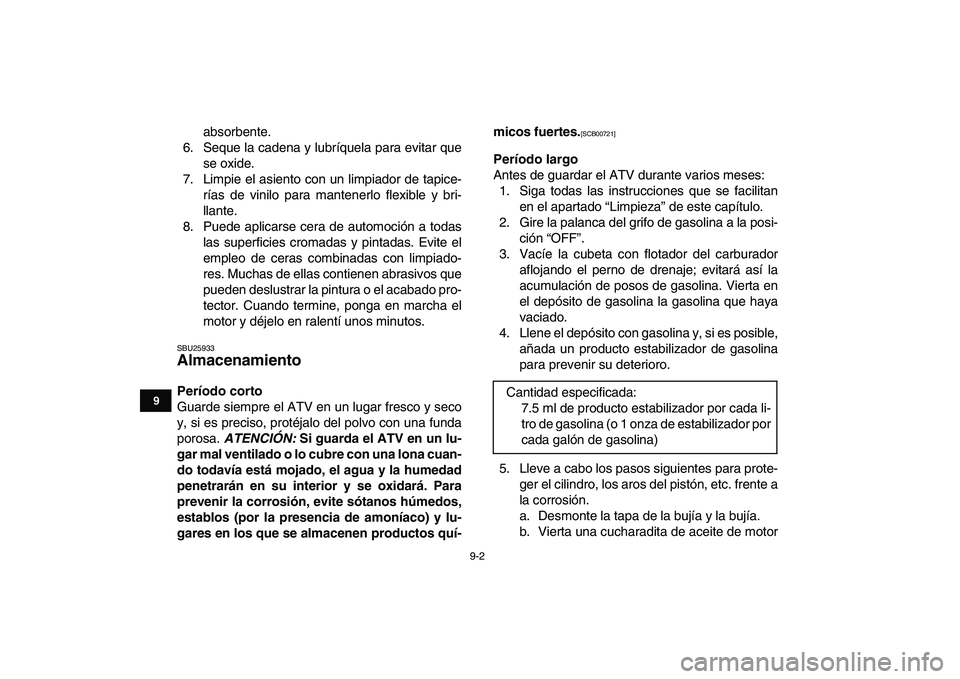

absorbente.
6. Seque la cadena y lubríquela para evitar que
se oxide.
7. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
8. Puede aplicarse cera de automoción a todas
las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
SBU25933
Almacenamiento
Período corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa.
ATENCIÓN:
Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona cuan-
do todavía está mojado, el agua y la humedad
penetrarán en su interior y se oxidará. Para
prevenir la corrosión, evite sótanos húmedos,
establos (por la presencia de amoníaco) y lu-
gares en los que se almacenen productos quí-micos fuertes.

[SCB00721]

Período largo
Antes de guardar el ATV durante varios meses:
1. Siga todas las instrucciones que se facilitan
en el apartado “Limpieza” de este capítulo.
2. Gire la palanca del grifo de gasolina a la posi-
ción “OFF”.
3. Vacíe la cubeta con flotador del carburador
aflojando el perno de drenaje; evitará así la
acumulación de posos de gasolina. Vierta en
el depósito de gasolina la gasolina que haya
vaciado.
4. Llene el depósito con gasolina y, si es posible,
añada un producto estabilizador de gasolina
para prevenir su deterioro.
5. Lleve a cabo los pasos siguientes para prote-
ger el cilindro, los aros del pistón, etc. frente a
la corrosión.
a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor Cantidad especificada:
7.5 ml de producto estabilizador por cada li-
tro de gasolina (o 1 onza de estabilizador por
cada galón de gasolina)

9-3
1
2
3
4
5
6
7
89
10
11

por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (Así limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego
monte la bujía y su tapa correspondiente.
6. Lubrique todos los cables de mando, así
como las partes pivotantes de las manetas,
palancas y pedales.

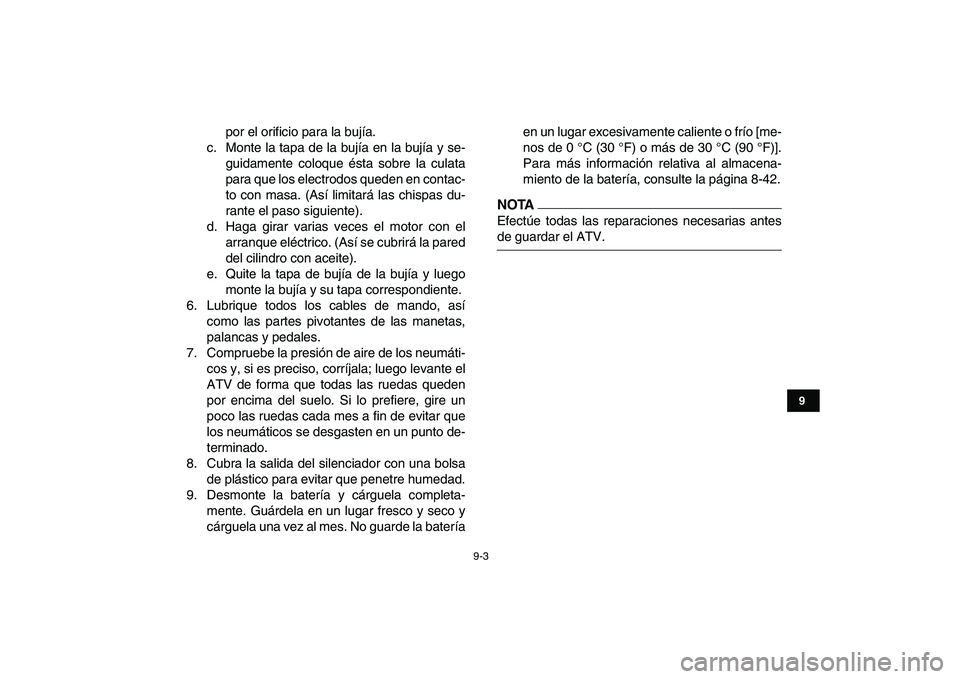

7. Compruebe la presión de aire de los neumáti-
cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
8. Cubra la salida del silenciador con una bolsa
de plástico para evitar que penetre humedad.
9. Desmonte la batería y cárguela completa-
mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la bateríaen un lugar excesivamente caliente o frío [me-
nos de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al almacena-
miento de la batería, consulte la página 8-42.
NOTA
Efectúe todas las reparaciones necesarias antes
de guardar el ATV.

10-1
1
2
3
4
5
6
7
8
910
11

SBU25960

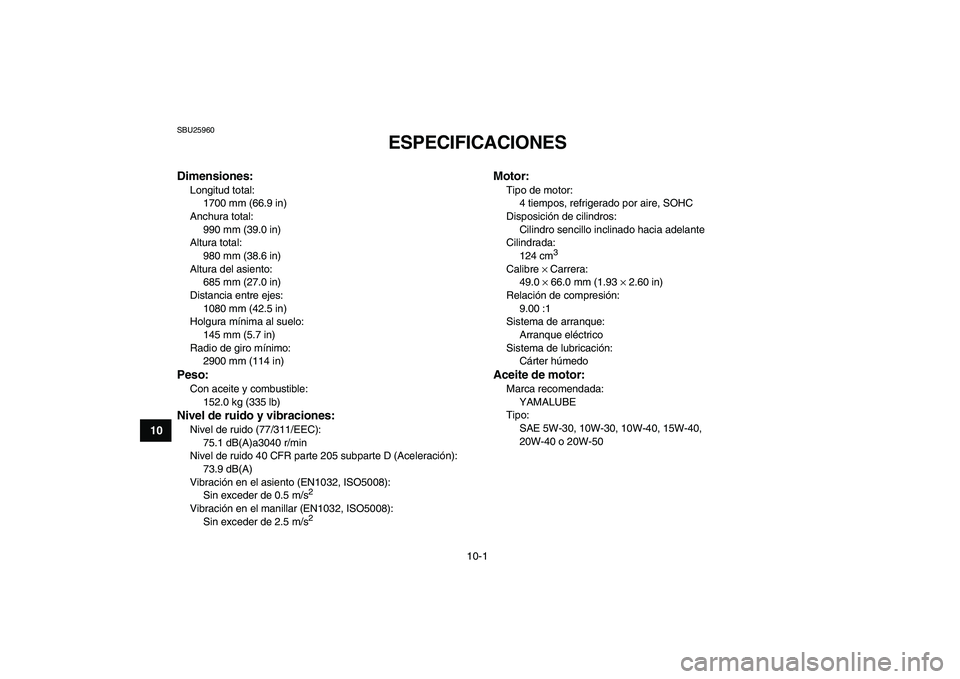

ESPECIFICACIONES
SBU2597G
Dimensiones:
Longitud total:
1700 mm (66.9 in)
Anchura total:
990 mm (39.0 in)
Altura total:
980 mm (38.6 in)
Altura del asiento:
685 mm (27.0 in)
Distancia entre ejes:
1080 mm (42.5 in)
Holgura mínima al suelo:
145 mm (5.7 in)
Radio de giro mínimo:
2900 mm (114 in)
Peso:
Con aceite y combustible:
152.0 kg (335 lb)
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC):
75.1 dB(A)a3040 r/min
Nivel de ruido 40 CFR parte 205 subparte D (Aceleración):
73.9 dB(A)
Vibración en el asiento (EN1032, ISO5008):
Sin exceder de 0.5 m/s
2

Vibración en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s
2

Motor:
Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
124 cm
3

Calibre
×
Carrera:
49.0
×
66.0 mm (1.93
×
2.60 in)
Relación de compresión:
9.00 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo

Aceite de motor:
Marca recomendada:
YAMALUBE
Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40,
20W-40 o 20W-50

10-2
1
2
3
4
5
6
7
8
910
11

Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Cambio periódico de aceite:
1.25 L (1.32 US qt, 1.10 Imp.qt)
Aceite de la transmisión:
Cantidad:
0.6 L (0.63 US qt, 0.53 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento húmedo
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomoCapacidad del depósito de combustible:
7.0 L (1.85 US gal, 1.54 Imp.gal)
Cantidad de reserva de combustible:
1.3 L (0.34 US gal, 0.29 Imp.gal)
Carburador:
Modelo
×
cantidad:
VM18SH x 1
Bujía(s):
Fabricante/modelo:
NGK/CR7HSA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)

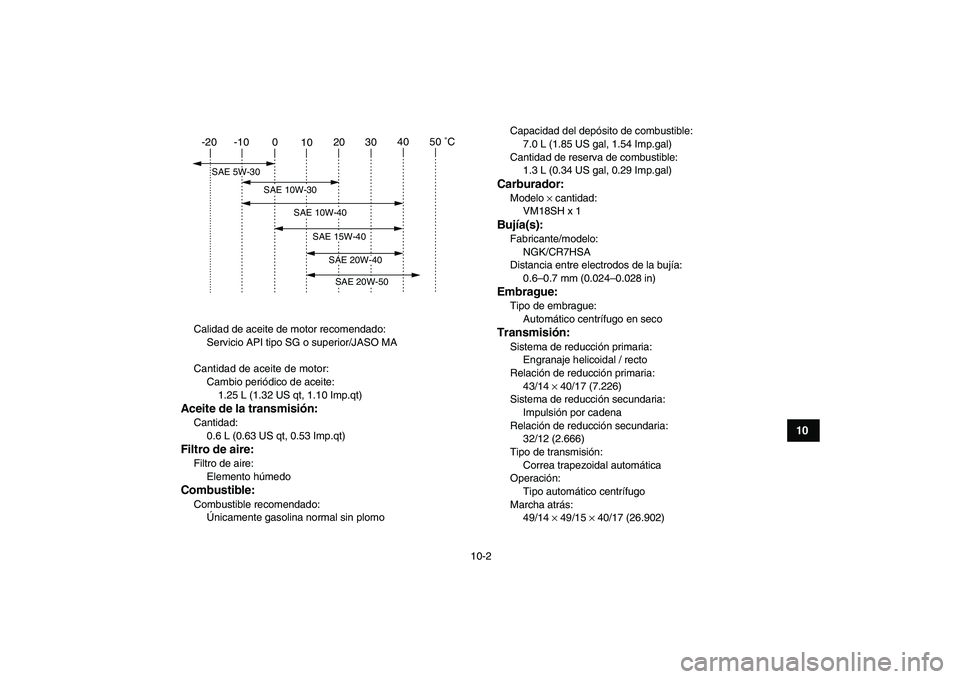

Embrague:
Tipo de embrague:
Automático centrífugo en seco
Transmisión:
Sistema de reducción primaria:
Engranaje helicoidal / recto
Relación de reducción primaria:
43/14
×
40/17 (7.226)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
32/12 (2.666)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
Marcha atrás:
49/14
×
49/15
×
40/17 (26.902)
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30

10-3
1
2
3
4
5
6
7
8
910
11

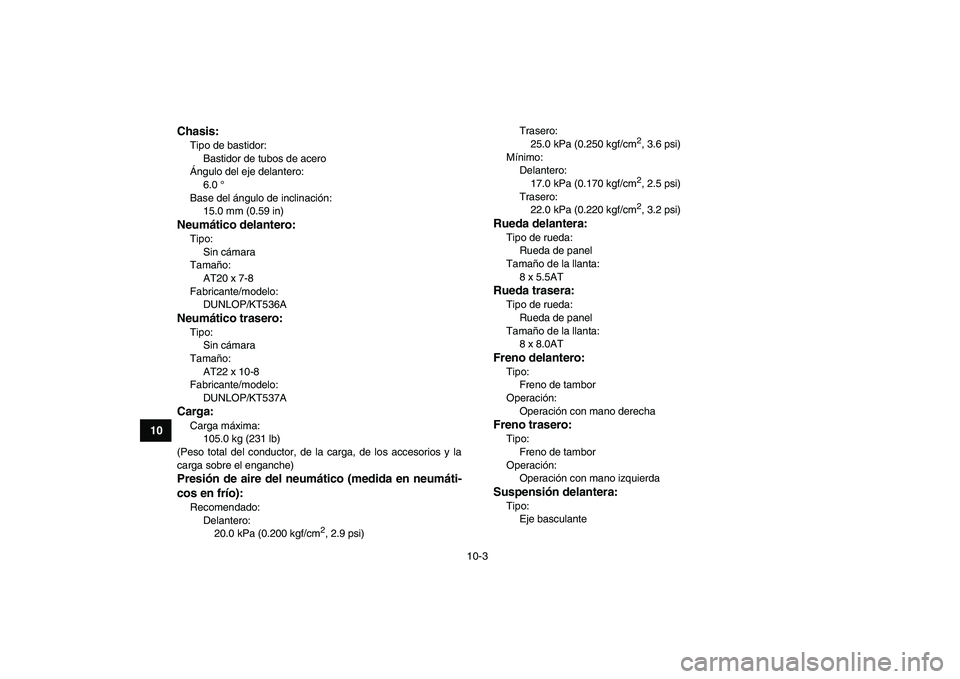

Chasis:

Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
6.0 °
Base del ángulo de inclinación:
15.0 mm (0.59 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
AT20 x 7-8
Fabricante/modelo:
DUNLOP/KT536A
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
AT22 x 10-8
Fabricante/modelo:
DUNLOP/KT537A
Carga:
Carga máxima:
105.0 kg (231 lb)
(Peso total del conductor, de la carga, de los accesorios y la
carga sobre el enganche)
Presión de aire del neumático (medida en neumáti-
cos en frío):
Recomendado:
Delantero:
20.0 kPa (0.200 kgf/cm
2

, 2.9 psi)Trasero:
25.0 kPa (0.250 kgf/cm
2

, 3.6 psi)
Mínimo:
Delantero:
17.0 kPa (0.170 kgf/cm
2

, 2.5 psi)
Trasero:
22.0 kPa (0.220 kgf/cm
2

, 3.2 psi)
Rueda delantera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
8 x 5.5AT
Rueda trasera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
8 x 8.0AT
Freno delantero:
Tipo:
Freno de tambor
Operación:
Operación con mano derecha
Freno trasero:
Tipo:
Freno de tambor
Operación:
Operación con mano izquierda
Suspensión delantera:
Tipo:
Eje basculante
