YAMAHA GRIZZLY 125 2011 Manuale de Empleo (in Spanish)

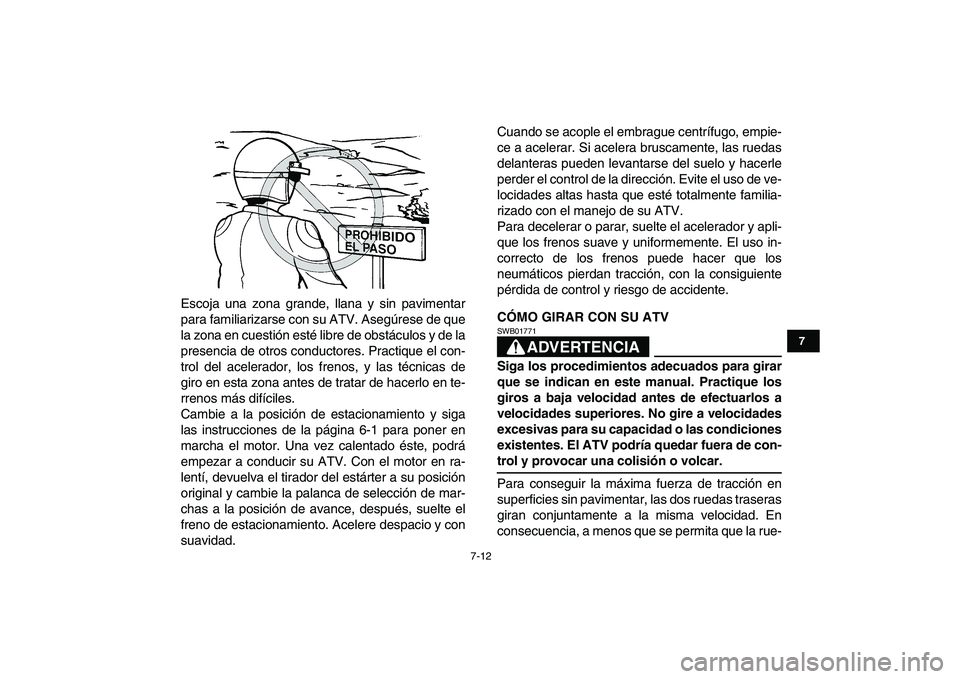

7-12
1
2
3
4
5
67
8
9
10
11

Escoja una zona grande, llana y sin pavimentar
para familiarizarse con su ATV. Asegúrese de que
la zona en cuestión esté libre de obstáculos y de la
presencia de otros conductores. Practique el con-
trol del acelerador, los frenos, y las técnicas de
giro en esta zona antes de tratar de hacerlo en te-
rrenos más difíciles.
Cambie a la posición de estacionamiento y siga
las instrucciones de la página 6-1 para poner en
marcha el motor. Una vez calentado éste, podrá
empezar a conducir su ATV. Con el motor en ra-
lentí, devuelva el tirador del estárter a su posición
original y cambie la palanca de selección de mar-
chas a la posición de avance, después, suelte el
freno de estacionamiento. Acelere despacio y con
suavidad.Cuando se acople el embrague centrífugo, empie-
ce a acelerar. Si acelera bruscamente, las ruedas
delanteras pueden levantarse del suelo y hacerle
perder el control de la dirección. Evite el uso de ve-
locidades altas hasta que esté totalmente familia-
rizado con el manejo de su ATV.
Para decelerar o parar, suelte el acelerador y apli-
que los frenos suave y uniformemente. El uso in-
correcto de los frenos puede hacer que los
neumáticos pierdan tracción, con la consiguiente
pérdida de control y riesgo de accidente.
CÓMO GIRAR CON SU ATV
ADVERTENCIA

SWB01771
Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los
giros a baja velocidad antes de efectuarlos a
velocidades superiores. No gire a velocidades
excesivas para su capacidad o las condiciones
existentes. El ATV podría quedar fuera de con-
trol y provocar una colisión o volcar.
Para conseguir la máxima fuerza de tracción en
superficies sin pavimentar, las dos ruedas traseras
giran conjuntamente a la misma velocidad. En
consecuencia, a menos que se permita que la rue-

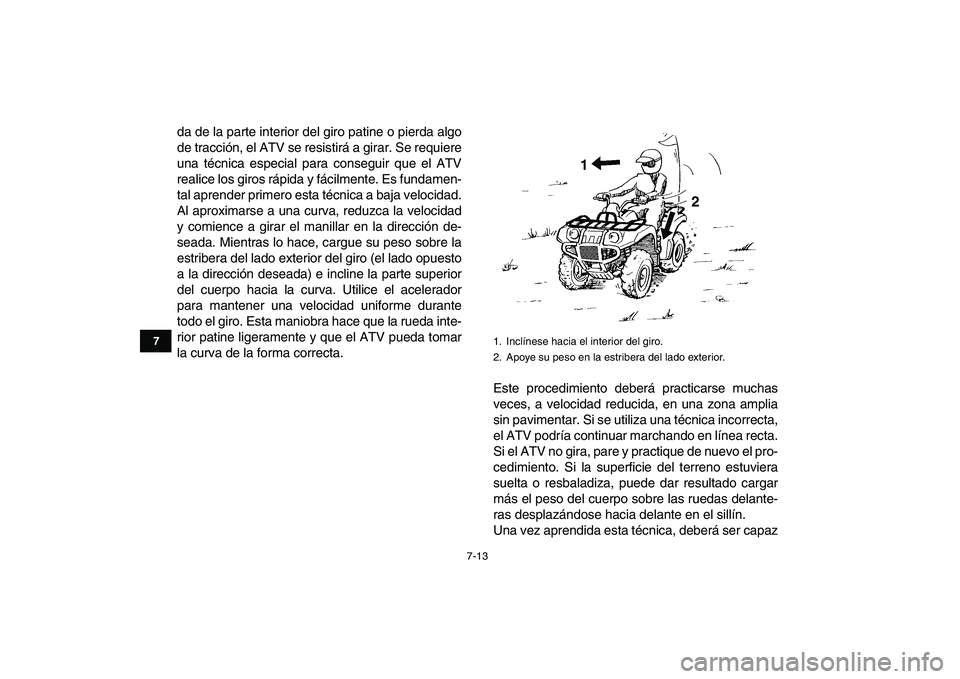

7-13
1
2
3
4
5
67
8
9
10
11

da de la parte interior del giro patine o pierda algo
de tracción, el ATV se resistirá a girar. Se requiere
una técnica especial para conseguir que el ATV
realice los giros rápida y fácilmente. Es fundamen-
tal aprender primero esta técnica a baja velocidad.
Al aproximarse a una curva, reduzca la velocidad
y comience a girar el manillar en la dirección de-
seada. Mientras lo hace, cargue su peso sobre la
estribera del lado exterior del giro (el lado opuesto
a la dirección deseada) e incline la parte superior
del cuerpo hacia la curva. Utilice el acelerador
para mantener una velocidad uniforme durante
todo el giro. Esta maniobra hace que la rueda inte-
rior patine ligeramente y que el ATV pueda tomar
la curva de la forma correcta.
Este procedimiento deberá practicarse muchas
veces, a velocidad reducida, en una zona amplia
sin pavimentar. Si se utiliza una técnica incorrecta,
el ATV podría continuar marchando en línea recta.
Si el ATV no gira, pare y practique de nuevo el pro-
cedimiento. Si la superficie del terreno estuviera
suelta o resbaladiza, puede dar resultado cargar
más el peso del cuerpo sobre las ruedas delante-
ras desplazándose hacia delante en el sillín.
Una vez aprendida esta técnica, deberá ser capaz
1. Inclínese hacia el interior del giro.
2. Apoye su peso en la estribera del lado exterior.
1
2

7-14
1
2
3
4
5
67
8
9
10
11

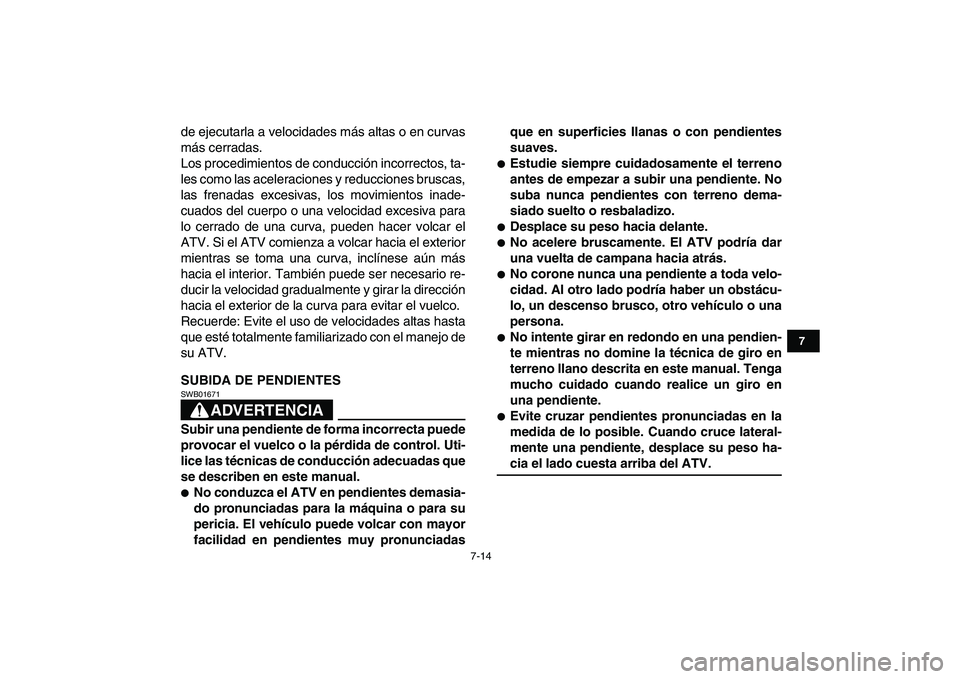

de ejecutarla a velocidades más altas o en curvas
más cerradas.
Los procedimientos de conducción incorrectos, ta-
les como las aceleraciones y reducciones bruscas,
las frenadas excesivas, los movimientos inade-
cuados del cuerpo o una velocidad excesiva para
lo cerrado de una curva, pueden hacer volcar el
ATV. Si el ATV comienza a volcar hacia el exterior
mientras se toma una curva, inclínese aún más
hacia el interior. También puede ser necesario re-
ducir la velocidad gradualmente y girar la dirección
hacia el exterior de la curva para evitar el vuelco.
Recuerde: Evite el uso de velocidades altas hasta
que esté totalmente familiarizado con el manejo de
su ATV.
SUBIDA DE PENDIENTES
ADVERTENCIA

SWB01671
Subir una pendiente de forma incorrecta puede
provocar el vuelco o la pérdida de control. Uti-
lice las técnicas de conducción adecuadas que
se describen en este manual.

No conduzca el ATV en pendientes demasia-
do pronunciadas para la máquina o para su
pericia. El vehículo puede volcar con mayor
facilidad en pendientes muy pronunciadasque en superficies llanas o con pendientes
suaves.

Estudie siempre cuidadosamente el terreno
antes de empezar a subir una pendiente. No
suba nunca pendientes con terreno dema-
siado suelto o resbaladizo.

Desplace su peso hacia delante.

No acelere bruscamente. El ATV podría dar
una vuelta de campana hacia atrás.

No corone nunca una pendiente a toda velo-
cidad. Al otro lado podría haber un obstácu-
lo, un descenso brusco, otro vehículo o una
persona.

No intente girar en redondo en una pendien-
te mientras no domine la técnica de giro en
terreno llano descrita en este manual. Tenga
mucho cuidado cuando realice un giro en
una pendiente.

Evite cruzar pendientes pronunciadas en la
medida de lo posible. Cuando cruce lateral-
mente una pendiente, desplace su peso ha-
cia el lado cuesta arriba del ATV.

7-15
1
2
3
4
5
67
8
9
10
11

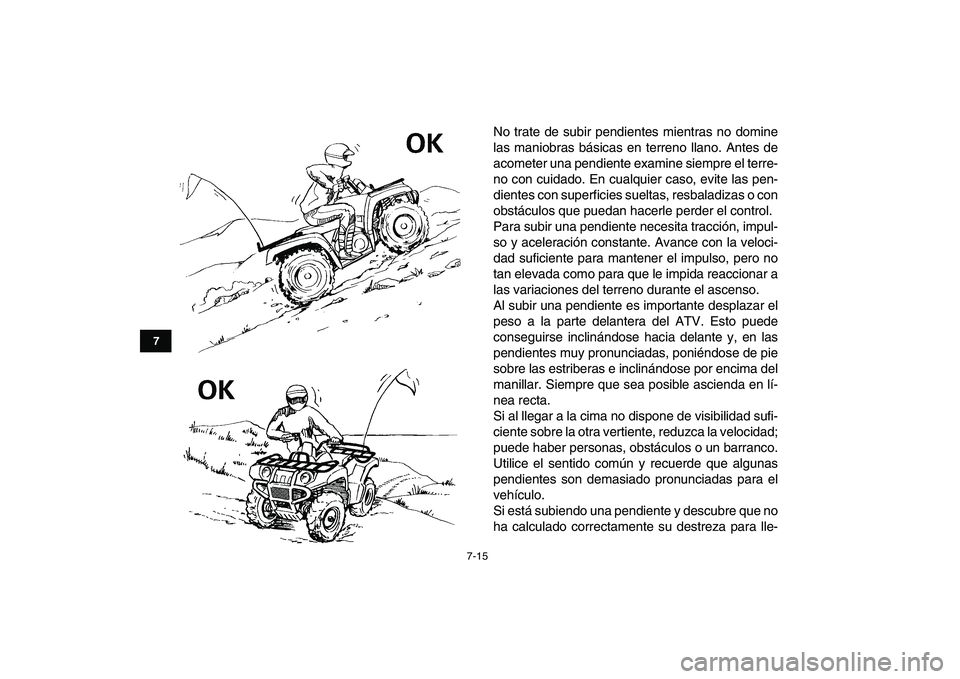

No trate de subir pendientes mientras no domine
las maniobras básicas en terreno llano. Antes de
acometer una pendiente examine siempre el terre-
no con cuidado. En cualquier caso, evite las pen-
dientes con superficies sueltas, resbaladizas o con
obstáculos que puedan hacerle perder el control.
Para subir una pendiente necesita tracción, impul-
so y aceleración constante. Avance con la veloci-
dad suficiente para mantener el impulso, pero no
tan elevada como para que le impida reaccionar a
las variaciones del terreno durante el ascenso.
Al subir una pendiente es importante desplazar el
peso a la parte delantera del ATV. Esto puede
conseguirse inclinándose hacia delante y, en las
pendientes muy pronunciadas, poniéndose de pie
sobre las estriberas e inclinándose por encima del
manillar. Siempre que sea posible ascienda en lí-
nea recta.
Si al llegar a la cima no dispone de visibilidad sufi-
ciente sobre la otra vertiente, reduzca la velocidad;
puede haber personas, obstáculos o un barranco.
Utilice el sentido común y recuerde que algunas
pendientes son demasiado pronunciadas para el
vehículo.
Si está subiendo una pendiente y descubre que no
ha calculado correctamente su destreza para lle-

7-16
1
2
3
4
5
67
8
9
10
11

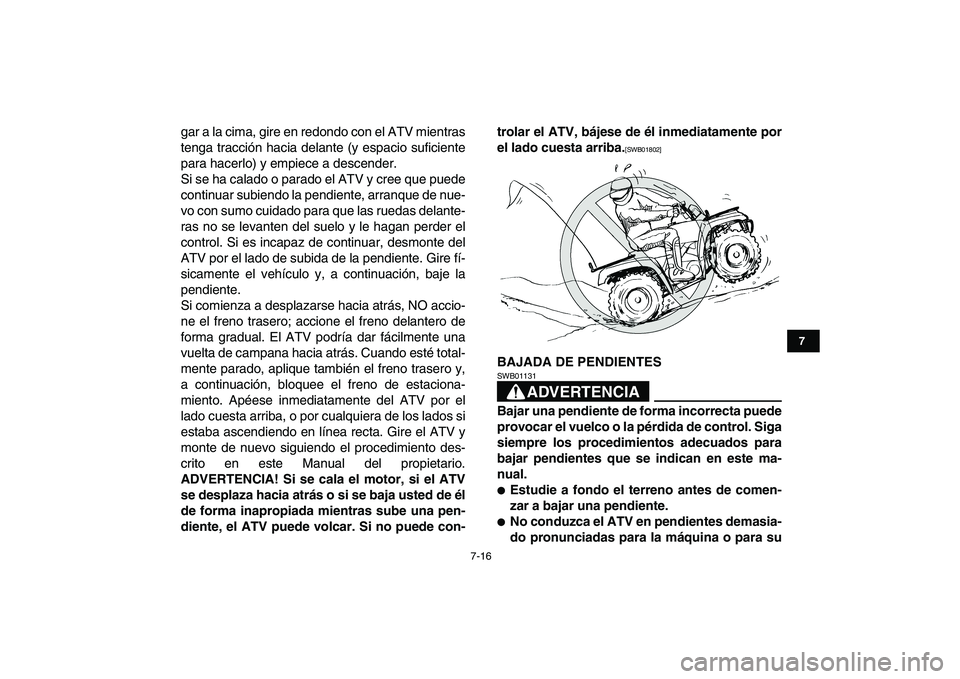

gar a la cima, gire en redondo con el ATV mientras
tenga tracción hacia delante (y espacio suficiente
para hacerlo) y empiece a descender.
Si se ha calado o parado el ATV y cree que puede
continuar subiendo la pendiente, arranque de nue-
vo con sumo cuidado para que las ruedas delante-
ras no se levanten del suelo y le hagan perder el
control. Si es incapaz de continuar, desmonte del
ATV por el lado de subida de la pendiente. Gire fí-
sicamente el vehículo y, a continuación, baje la
pendiente.
Si comienza a desplazarse hacia atrás, NO accio-
ne el freno trasero; accione el freno delantero de
forma gradual. El ATV podría dar fácilmente una
vuelta de campana hacia atrás. Cuando esté total-
mente parado, aplique también el freno trasero y,
a continuación, bloquee el freno de estaciona-
miento. Apéese inmediatamente del ATV por el
lado cuesta arriba, o por cualquiera de los lados si
estaba ascendiendo en línea recta. Gire el ATV y
monte de nuevo siguiendo el procedimiento des-
crito en este Manual del propietario.
ADVERTENCIA! Si se cala el motor, si el ATV
se desplaza hacia atrás o si se baja usted de él
de forma inapropiada mientras sube una pen-
diente, el ATV puede volcar. Si no puede con-trolar el ATV, bájese de él inmediatamente por
el lado cuesta arriba.
[SWB01802]
BAJADA DE PENDIENTES
ADVERTENCIA

SWB01131
Bajar una pendiente de forma incorrecta puede
provocar el vuelco o la pérdida de control. Siga
siempre los procedimientos adecuados para
bajar pendientes que se indican en este ma-
nual.

Estudie a fondo el terreno antes de comen-
zar a bajar una pendiente.

No conduzca el ATV en pendientes demasia-
do pronunciadas para la máquina o para su

7-17
1
2
3
4
5
67
8
9
10
11

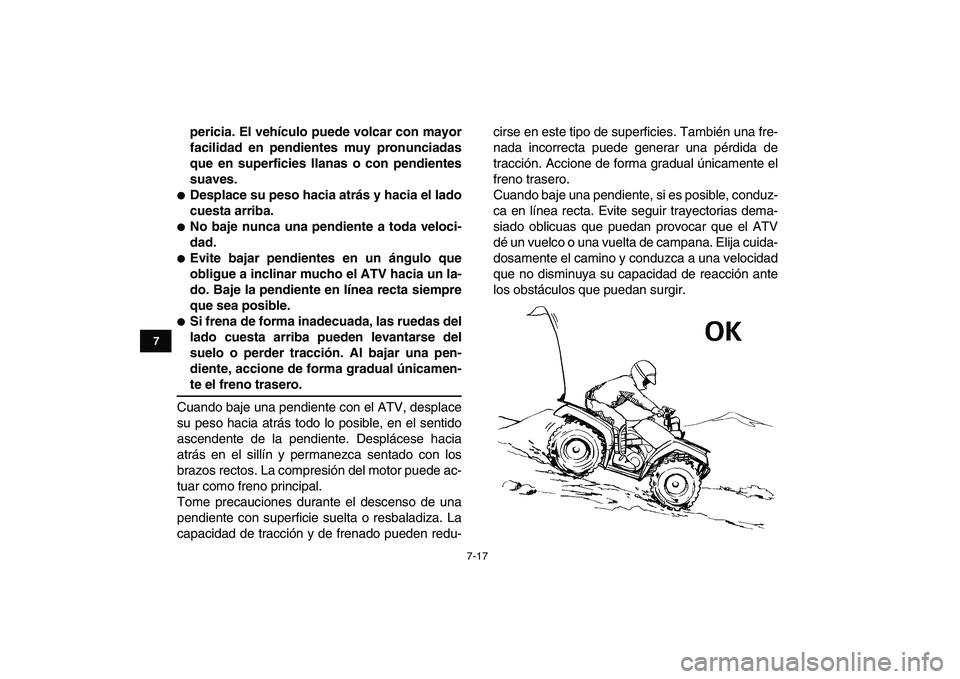

pericia. El vehículo puede volcar con mayor
facilidad en pendientes muy pronunciadas
que en superficies llanas o con pendientes
suaves.

Desplace su peso hacia atrás y hacia el lado
cuesta arriba.

No baje nunca una pendiente a toda veloci-
dad.

Evite bajar pendientes en un ángulo que
obligue a inclinar mucho el ATV hacia un la-
do. Baje la pendiente en línea recta siempre
que sea posible.

Si frena de forma inadecuada, las ruedas del
lado cuesta arriba pueden levantarse del
suelo o perder tracción. Al bajar una pen-
diente, accione de forma gradual únicamen-
te el freno trasero.
Cuando baje una pendiente con el ATV, desplace
su peso hacia atrás todo lo posible, en el sentido
ascendente de la pendiente. Desplácese hacia
atrás en el sillín y permanezca sentado con los
brazos rectos. La compresión del motor puede ac-
tuar como freno principal.
Tome precauciones durante el descenso de una
pendiente con superficie suelta o resbaladiza. La
capacidad de tracción y de frenado pueden redu-cirse en este tipo de superficies. También una fre-
nada incorrecta puede generar una pérdida de
tracción. Accione de forma gradual únicamente el
freno trasero.
Cuando baje una pendiente, si es posible, conduz-
ca en línea recta. Evite seguir trayectorias dema-
siado oblicuas que puedan provocar que el ATV
dé un vuelco o una vuelta de campana. Elija cuida-
dosamente el camino y conduzca a una velocidad
que no disminuya su capacidad de reacción ante
los obstáculos que puedan surgir.

7-18
1
2
3
4
5
67
8
9
10
11

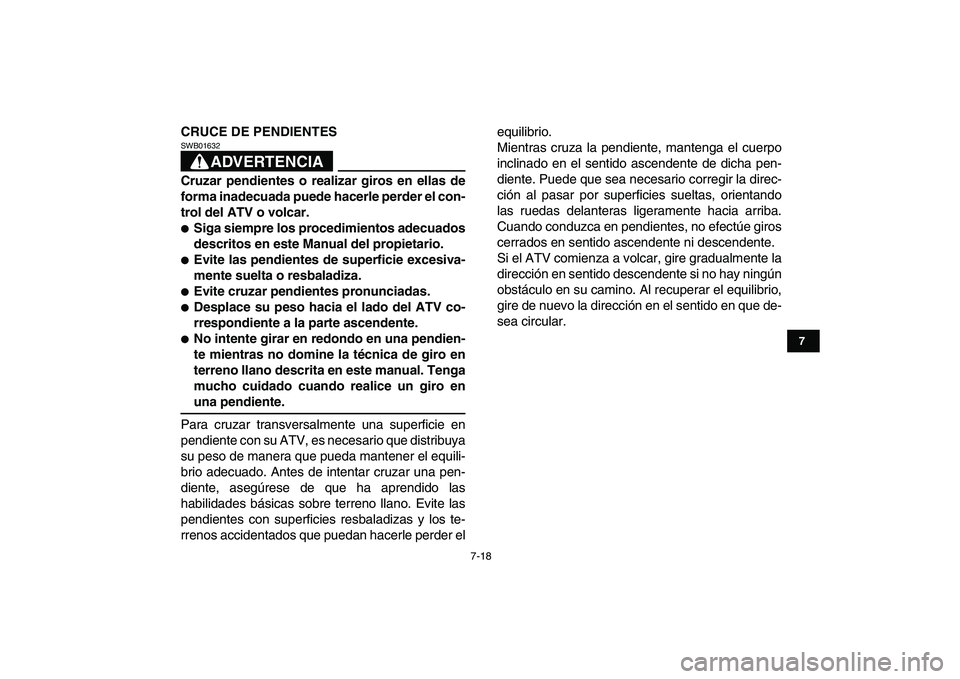

CRUCE DE PENDIENTES
ADVERTENCIA

SWB01632
Cruzar pendientes o realizar giros en ellas de
forma inadecuada puede hacerle perder el con-
trol del ATV o volcar.

Siga siempre los procedimientos adecuados
descritos en este Manual del propietario.

Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.

Evite cruzar pendientes pronunciadas.

Desplace su peso hacia el lado del ATV co-
rrespondiente a la parte ascendente.

No intente girar en redondo en una pendien-
te mientras no domine la técnica de giro en
terreno llano descrita en este manual. Tenga
mucho cuidado cuando realice un giro en
una pendiente.
Para cruzar transversalmente una superficie en
pendiente con su ATV, es necesario que distribuya
su peso de manera que pueda mantener el equili-
brio adecuado. Antes de intentar cruzar una pen-
diente, asegúrese de que ha aprendido las
habilidades básicas sobre terreno llano. Evite las
pendientes con superficies resbaladizas y los te-
rrenos accidentados que puedan hacerle perder elequilibrio.
Mientras cruza la pendiente, mantenga el cuerpo
inclinado en el sentido ascendente de dicha pen-
diente. Puede que sea necesario corregir la direc-
ción al pasar por superficies sueltas, orientando
las ruedas delanteras ligeramente hacia arriba.
Cuando conduzca en pendientes, no efectúe giros
cerrados en sentido ascendente ni descendente.
Si el ATV comienza a volcar, gire gradualmente la
dirección en sentido descendente si no hay ningún
obstáculo en su camino. Al recuperar el equilibrio,
gire de nuevo la dirección en el sentido en que de-
sea circular.

7-19
1
2
3
4
5
67
8
9
10
11

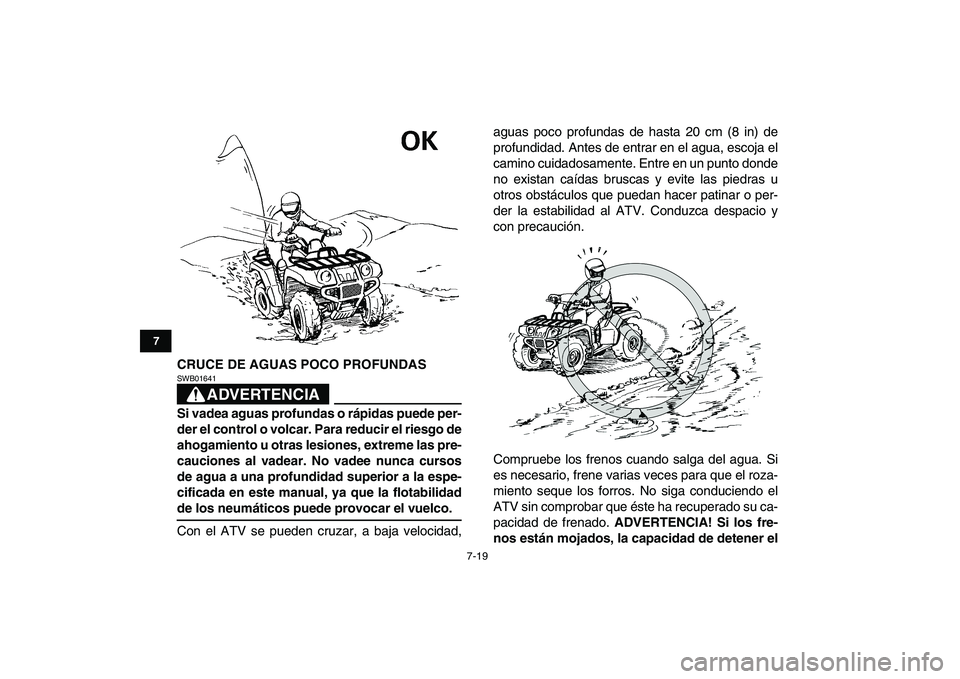

CRUCE DE AGUAS POCO PROFUNDAS
ADVERTENCIA

SWB01641
Si vadea aguas profundas o rápidas puede per-
der el control o volcar. Para reducir el riesgo de
ahogamiento u otras lesiones, extreme las pre-
cauciones al vadear. No vadee nunca cursos
de agua a una profundidad superior a la espe-
cificada en este manual, ya que la flotabilidad
de los neumáticos puede provocar el vuelco.
Con el ATV se pueden cruzar, a baja velocidad,aguas poco profundas de hasta 20 cm (8 in) de
profundidad. Antes de entrar en el agua, escoja el
camino cuidadosamente. Entre en un punto donde
no existan caídas bruscas y evite las piedras u
otros obstáculos que puedan hacer patinar o per-
der la estabilidad al ATV. Conduzca despacio y
con precaución.
Compruebe los frenos cuando salga del agua. Si
es necesario, frene varias veces para que el roza-
miento seque los forros. No siga conduciendo el
ATV sin comprobar que éste ha recuperado su ca-
pacidad de frenado.
ADVERTENCIA! Si los fre-
nos están mojados, la capacidad de detener el

7-20
1
2
3
4
5
67
8
9
10
11

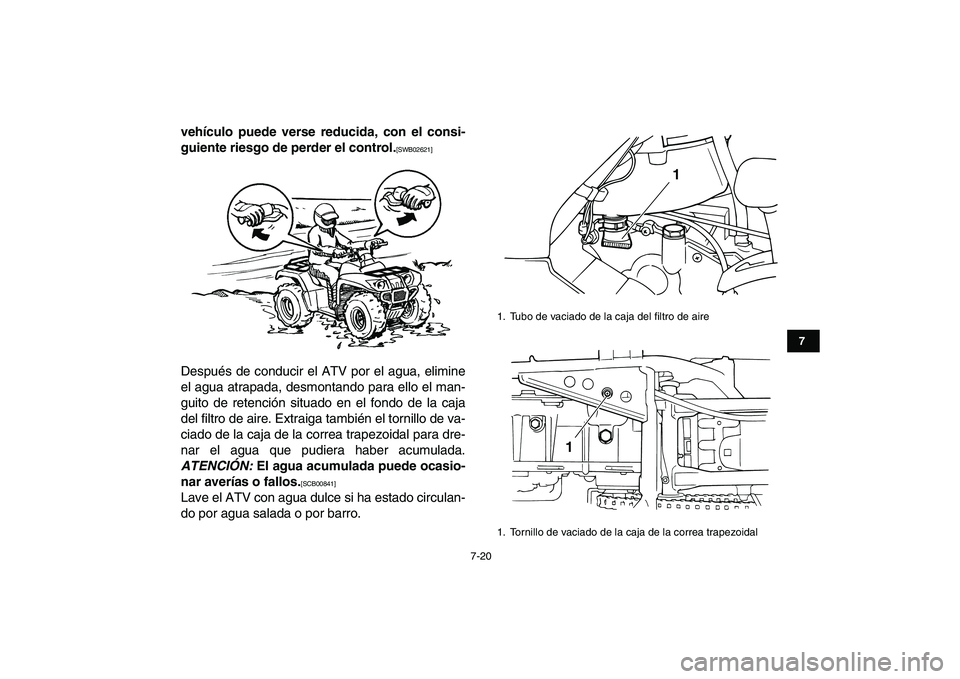

vehículo puede verse reducida, con el consi-
guiente riesgo de perder el control.
[SWB02621]
Después de conducir el ATV por el agua, elimine
el agua atrapada, desmontando para ello el man-
guito de retención situado en el fondo de la caja
del filtro de aire. Extraiga también el tornillo de va-
ciado de la caja de la correa trapezoidal para dre-
nar el agua que pudiera haber acumulada.
ATENCIÓN:
El agua acumulada puede ocasio-
nar averías o fallos.
[SCB00841]
Lave el ATV con agua dulce si ha estado circulan-
do por agua salada o por barro.
1. Tubo de vaciado de la caja del filtro de aire
1. Tornillo de vaciado de la caja de la correa trapezoidal
1
1

7-21
1
2
3
4
5
67
8
9
10
11

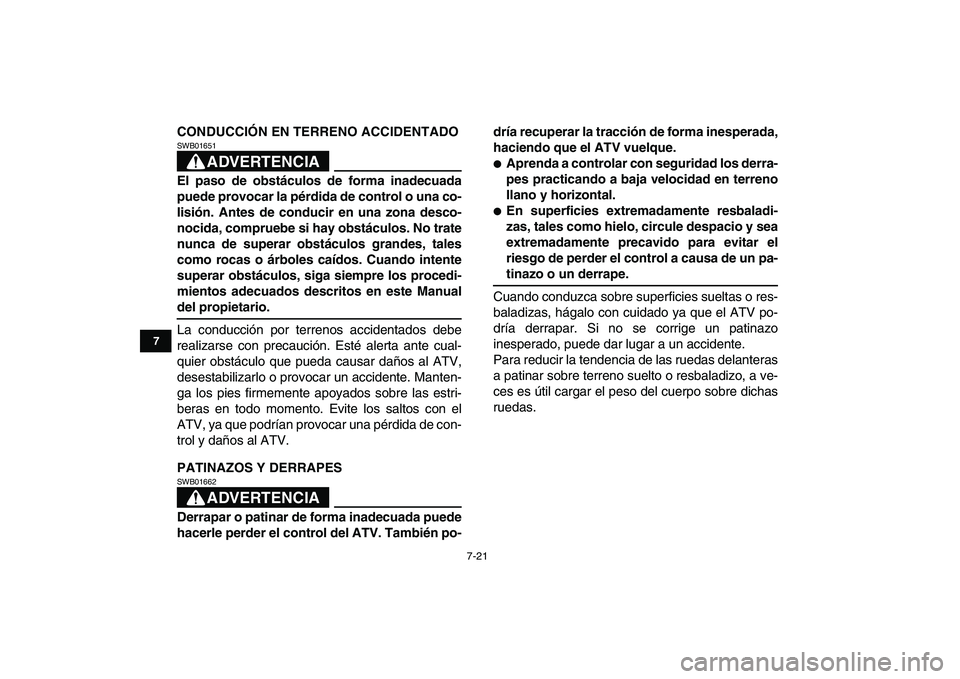

CONDUCCIÓN EN TERRENO ACCIDENTADO
ADVERTENCIA

SWB01651
El paso de obstáculos de forma inadecuada
puede provocar la pérdida de control o una co-
lisión. Antes de conducir en una zona desco-
nocida, compruebe si hay obstáculos. No trate
nunca de superar obstáculos grandes, tales
como rocas o árboles caídos. Cuando intente
superar obstáculos, siga siempre los procedi-
mientos adecuados descritos en este Manual
del propietario.
La conducción por terrenos accidentados debe
realizarse con precaución. Esté alerta ante cual-
quier obstáculo que pueda causar daños al ATV,
desestabilizarlo o provocar un accidente. Manten-
ga los pies firmemente apoyados sobre las estri-
beras en todo momento. Evite los saltos con el
ATV, ya que podrían provocar una pérdida de con-
trol y daños al ATV.
PATINAZOS Y DERRAPES
ADVERTENCIA

SWB01662
Derrapar o patinar de forma inadecuada puede
hacerle perder el control del ATV. También po-dría recuperar la tracción de forma inesperada,
haciendo que el ATV vuelque.

Aprenda a controlar con seguridad los derra-
pes practicando a baja velocidad en terreno
llano y horizontal.

En superficies extremadamente resbaladi-
zas, tales como hielo, circule despacio y sea
extremadamente precavido para evitar el
riesgo de perder el control a causa de un pa-
tinazo o un derrape.
Cuando conduzca sobre superficies sueltas o res-
baladizas, hágalo con cuidado ya que el ATV po-
dría derrapar. Si no se corrige un patinazo
inesperado, puede dar lugar a un accidente.
Para reducir la tendencia de las ruedas delanteras
a patinar sobre terreno suelto o resbaladizo, a ve-
ces es útil cargar el peso del cuerpo sobre dichas
ruedas.
