Respecter les interdictions défendant l’accès de
propriétés.
Ne pas rouler sur des terrains privés avant d’en
avoir obtenu la permission.Choisir un grand terrain plat non goudronné pour
apprendre à conduire ce VTT. S’assurer que le ter-
rain ne présente pas d’obstacles et n’est pas fré-
quenté par d’autres véhicules. Il faut s’entraîner à
contrôler la commande des gaz, les freins, le chan-
gement de vitesses et la technique de prise de vi-
rages avant de se lancer sur un terrain plus
difficile.
Serrer le frein de stationnement et lire les instruc-
tions à la page 6-1 avant de mettre le moteur en
marche. Ne démarrer qu’une fois le moteur suffi-
samment chauffé. Le moteur tournant au ralenti,
ramener le starter à sa position de fermeture et
mettre le sélecteur de marche à la position de mar-
che avant, puis relâcher le frein de stationnement.
Donner progressivement des gaz.

7-13
1
2
3
4
5
67
8
9
10
11

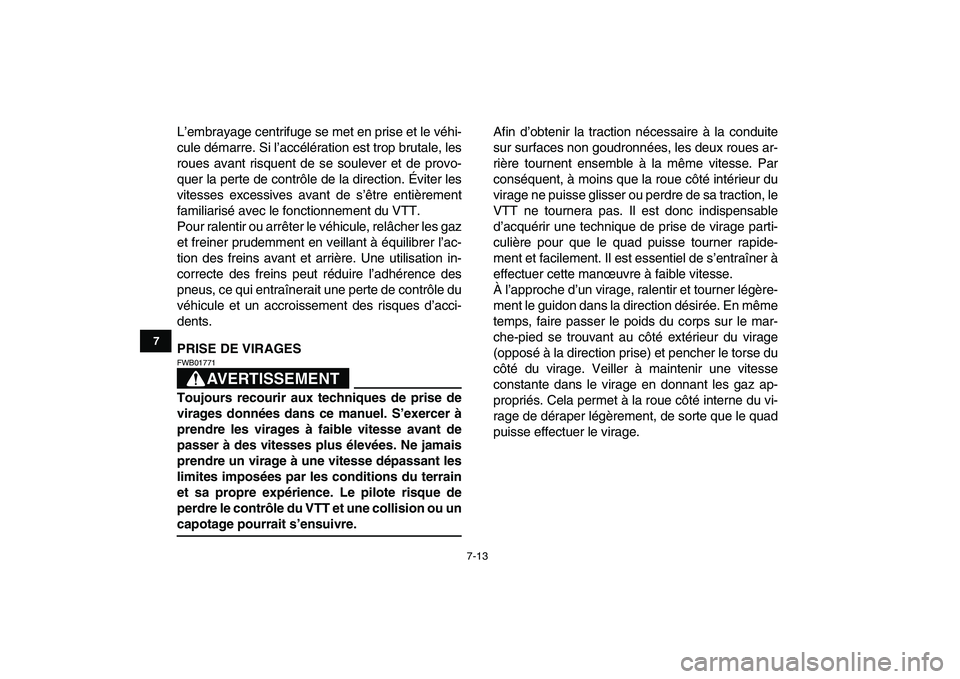

L’embrayage centrifuge se met en prise et le véhi-
cule démarre. Si l’accélération est trop brutale, les
roues avant risquent de se soulever et de provo-
quer la perte de contrôle de la direction. Éviter les
vitesses excessives avant de s’être entièrement
familiarisé avec le fonctionnement du VTT.
Pour ralentir ou arrêter le véhicule, relâcher les gaz
et freiner prudemment en veillant à équilibrer l’ac-
tion des freins avant et arrière. Une utilisation in-
correcte des freins peut réduire l’adhérence des
pneus, ce qui entraînerait une perte de contrôle du
véhicule et un accroissement des risques d’acci-
dents.
PRISE DE VIRAGES
AVERTISSEMENT

FWB01771
Toujours recourir aux techniques de prise de
virages données dans ce manuel. S’exercer à
prendre les virages à faible vitesse avant de
passer à des vitesses plus élevées. Ne jamais
prendre un virage à une vitesse dépassant les
limites imposées par les conditions du terrain
et sa propre expérience. Le pilote risque de
perdre le contrôle du VTT et une collision ou un
capotage pourrait s’ensuivre.
Afin d’obtenir la traction nécessaire à la conduite
sur surfaces non goudronnées, les deux roues ar-
rière tournent ensemble à la même vitesse. Par
conséquent, à moins que la roue côté intérieur du
virage ne puisse glisser ou perdre de sa traction, le
VTT ne tournera pas. Il est donc indispensable
d’acquérir une technique de prise de virage parti-
culière pour que le quad puisse tourner rapide-
ment et facilement. Il est essentiel de s’entraîner à
effectuer cette manœuvre à faible vitesse.
À l’approche d’un virage, ralentir et tourner légère-
ment le guidon dans la direction désirée. En même
temps, faire passer le poids du corps sur le mar-
che-pied se trouvant au côté extérieur du virage
(opposé à la direction prise) et pencher le torse du
côté du virage. Veiller à maintenir une vitesse
constante dans le virage en donnant les gaz ap-
propriés. Cela permet à la roue côté interne du vi-
rage de déraper légèrement, de sorte que le quad
puisse effectuer le virage.

7-14
1
2
3
4
5
67
8
9
10
11

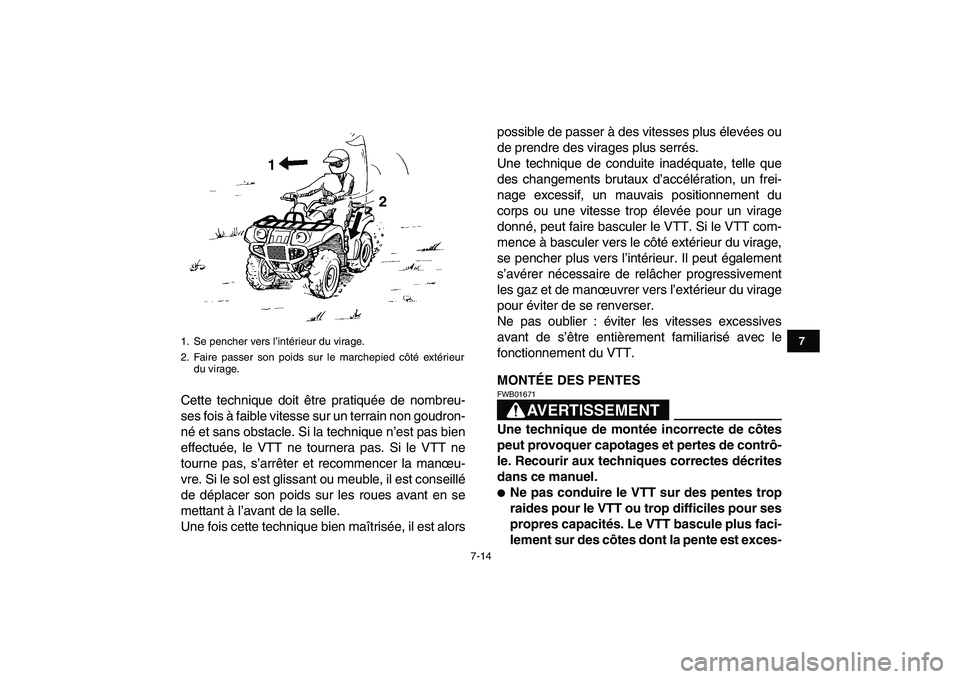

Cette technique doit être pratiquée de nombreu-
ses fois à faible vitesse sur un terrain non goudron-
né et sans obstacle. Si la technique n’est pas bien
effectuée, le VTT ne tournera pas. Si le VTT ne
tourne pas, s’arrêter et recommencer la manœu-
vre. Si le sol est glissant ou meuble, il est conseillé
de déplacer son poids sur les roues avant en se
mettant à l’avant de la selle.
Une fois cette technique bien maîtrisée, il est alorspossible de passer à des vitesses plus élevées ou
de prendre des virages plus serrés.
Une technique de conduite inadéquate, telle que
des changements brutaux d’accélération, un frei-
nage excessif, un mauvais positionnement du
corps ou une vitesse trop élevée pour un virage
donné, peut faire basculer le VTT. Si le VTT com-
mence à basculer vers le côté extérieur du virage,
se pencher plus vers l’intérieur. Il peut également
s’avérer nécessaire de relâcher progressivement
les gaz et de manœuvrer vers l’extérieur du virage
pour éviter de se renverser.
Ne pas oublier : éviter les vitesses excessives
avant de s’être entièrement familiarisé avec le
fonctionnement du VTT.
MONTÉE DES PENTES
AVERTISSEMENT

FWB01671
Une technique de montée incorrecte de côtes
peut provoquer capotages et pertes de contrô-
le. Recourir aux techniques correctes décrites
dans ce manuel.

Ne pas conduire le VTT sur des pentes trop
raides pour le VTT ou trop difficiles pour ses
propres capacités. Le VTT bascule plus faci-
lement sur des côtes dont la pente est exces-
1. Se pencher vers l’intérieur du virage.
2. Faire passer son poids sur le marchepied côté extérieur
du virage.
1
2

7-15
1
2
3
4
5
67
8
9
10
11

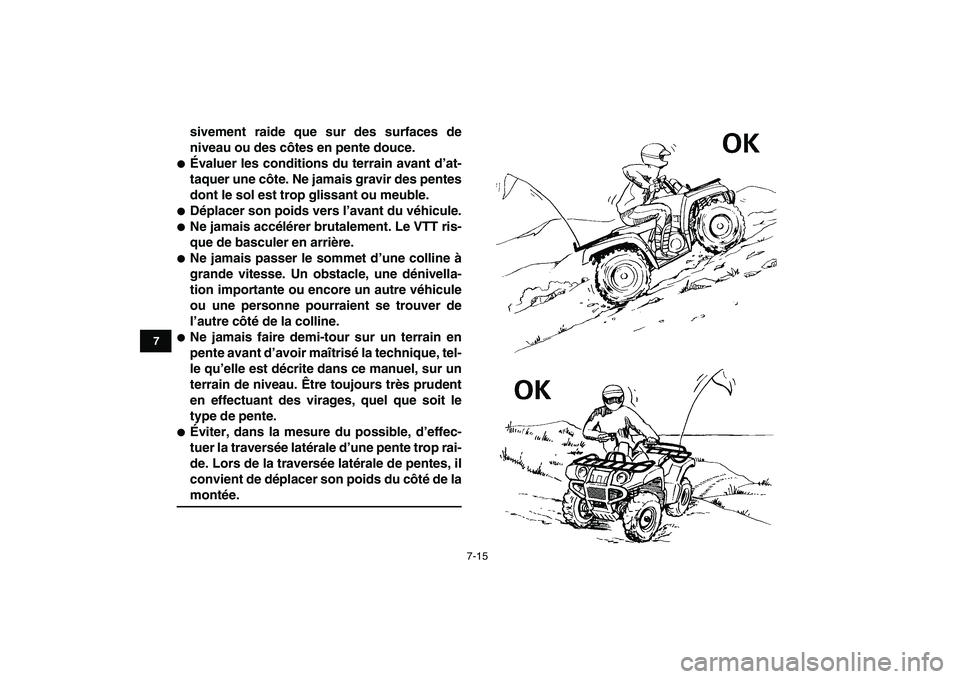

sivement raide que sur des surfaces de
niveau ou des côtes en pente douce.

Évaluer les conditions du terrain avant d’at-
taquer une côte. Ne jamais gravir des pentes
dont le sol est trop glissant ou meuble.

Déplacer son poids vers l’avant du véhicule.

Ne jamais accélérer brutalement. Le VTT ris-
que de basculer en arrière.

Ne jamais passer le sommet d’une colline à
grande vitesse. Un obstacle, une dénivella-
tion importante ou encore un autre véhicule
ou une personne pourraient se trouver de
l’autre côté de la colline.

Ne jamais faire demi-tour sur un terrain en
pente avant d’avoir maîtrisé la technique, tel-
le qu’elle est décrite dans ce manuel, sur un
terrain de niveau. Être toujours très prudent
en effectuant des virages, quel que soit le
type de pente.

Éviter, dans la mesure du possible, d’effec-
tuer la traversée latérale d’une pente trop rai-
de. Lors de la traversée latérale de pentes, il
convient de déplacer son poids du côté de la
montée.

7-16
1
2
3
4
5
67
8
9
10
11

Ne pas s’attaquer à des pentes avant d’avoir maî-
trisé les techniques de base sur terrain plat. Éva-
luer les conditions du terrain avant de s’aventurer
sur une côte. Toujours éviter les côtes dont le sol
est glissant ou meuble ou qui comportent des obs-
tacles risquant de faire perdre le contrôle du véhi-
cule.
Traction, élan et un apport de gaz continu sont re-
quis pour pouvoir gravir une côte. Il convient donc
de rouler à une vitesse assurant un élan suffisant,
mais permettant une réaction rapide à tout chan-
gement de terrain.
Il est important de déplacer son poids vers l’avant
du VTT lors de la montée de côtes. Pour ce faire,
il faut s’incliner vers l’avant et, dans les côtes plus
raides, se tenir debout sur les marche-pieds et s’in-
cliner au-dessus du guidon. Dans la mesure du
possible, gravir une pente tout droit.
Ralentir au moment d’atteindre la crête si l’on ne
distingue pas bien l’autre côté, car il pourrait s’y
trouver des tiers, un obstacle, voire une brusque
dénivellation. Faire preuve de bon sens et ne pas
oublier que certaines pentes sont trop raides et ne
peuvent pas être montées ni descendues.
Si une côte s’avère plus difficile que prévu, faire
demi-tour tant que le VTT avance avec suffisam-ment de puissance (à condition de disposer de la
place nécessaire) et redescendre la côte.
Si le VTT a calé ou s’il s’est arrêté et que l’on juge
pouvoir atteindre le sommet de la côte, redémarrer
prudemment afin que les roues avant ne se soulè-
vent pas, car cela pourrait entraîner la perte de
contrôle du véhicule. S’il est impossible de conti-
nuer l’ascension, descendre du VTT. Tourner le
VTT en le poussant, puis redescendre la colline.
Si le VTT se met à reculer, surtout NE PAS action-
ner le frein arrière. Il convient d’actionner progres-
sivement le frein avant. Le VTT pourrait basculer
facilement en arrière. Une fois le véhicule immobi-
lisé, actionner également le frein arrière, puis ser-
rer le frein de stationnement. Descendre
immédiatement du côté amont du véhicule ou, si le
VTT est dirigé droit vers l’amont, descendre d’un
des côtés. Tourner le VTT et l’enfourcher, en sui-
vant le procédé décrit dans ce manuel.
AVERTISSEMENT! L’arrêt ou le recul du véhi-
cule, ainsi qu’une mauvaise technique de des-
cente du véhicule dans une montée peut
provoquer un renversement. En cas de perte
de contrôle du VTT, descendre immédiatement
du côté amont.
[FWB01802]

7-17
1
2
3
4
5
67
8
9
10
11

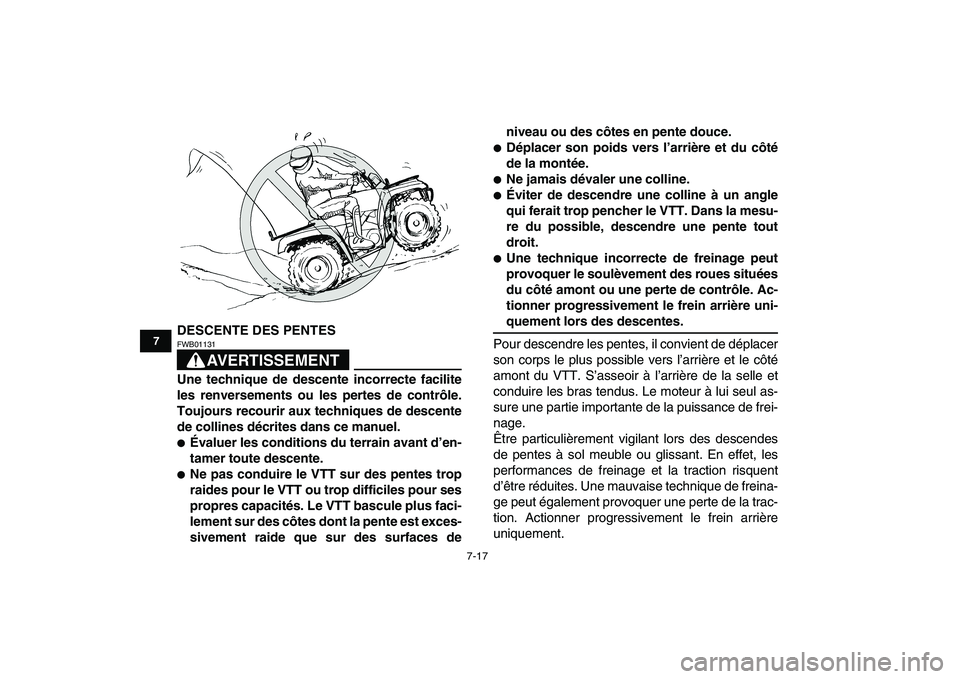

DESCENTE DES PENTES
AVERTISSEMENT

FWB01131
Une technique de descente incorrecte facilite
les renversements ou les pertes de contrôle.
Toujours recourir aux techniques de descente
de collines décrites dans ce manuel.

Évaluer les conditions du terrain avant d’en-
tamer toute descente.

Ne pas conduire le VTT sur des pentes trop
raides pour le VTT ou trop difficiles pour ses
propres capacités. Le VTT bascule plus faci-
lement sur des côtes dont la pente est exces-
sivement raide que sur des surfaces deniveau ou des côtes en pente douce.

Déplacer son poids vers l’arrière et du côté
de la montée.

Ne jamais dévaler une colline.

Éviter de descendre une colline à un angle
qui ferait trop pencher le VTT. Dans la mesu-
re du possible, descendre une pente tout
droit.

Une technique incorrecte de freinage peut
provoquer le soulèvement des roues situées
du côté amont ou une perte de contrôle. Ac-
tionner progressivement le frein arrière uni-
quement lors des descentes.
Pour descendre les pentes, il convient de déplacer
son corps le plus possible vers l’arrière et le côté
amont du VTT. S’asseoir à l’arrière de la selle et
conduire les bras tendus. Le moteur à lui seul as-
sure une partie importante de la puissance de frei-
nage.
Être particulièrement vigilant lors des descendes
de pentes à sol meuble ou glissant. En effet, les
performances de freinage et la traction risquent
d’être réduites. Une mauvaise technique de freina-
ge peut également provoquer une perte de la trac-
tion. Actionner progressivement le frein arrière
uniquement.

7-18
1
2
3
4
5
67
8
9
10
11

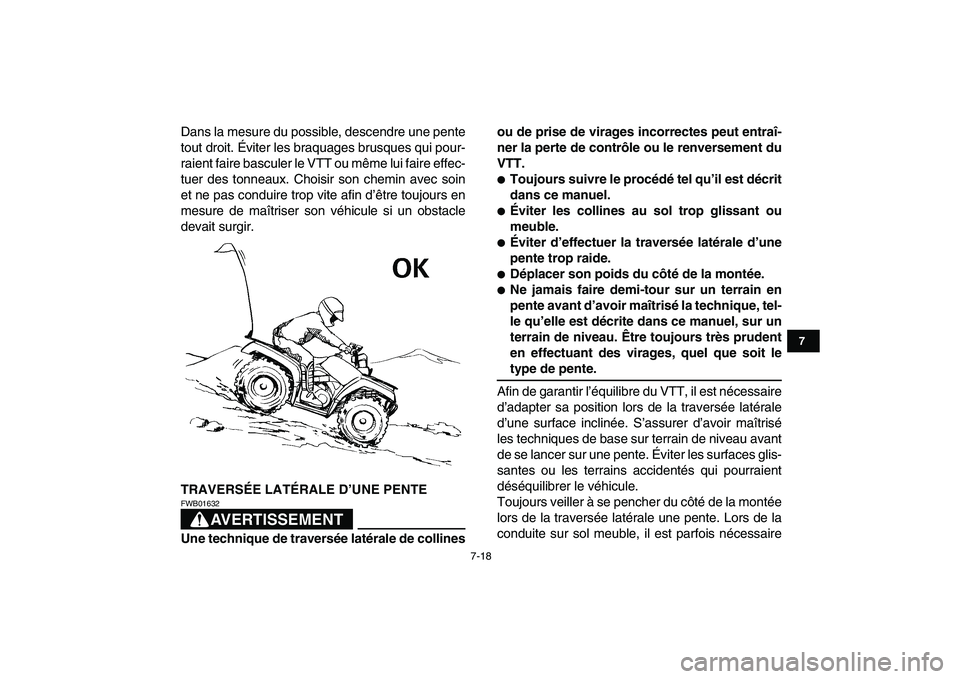

Dans la mesure du possible, descendre une pente
tout droit. Éviter les braquages brusques qui pour-
raient faire basculer le VTT ou même lui faire effec-
tuer des tonneaux. Choisir son chemin avec soin
et ne pas conduire trop vite afin d’être toujours en
mesure de maîtriser son véhicule si un obstacle
devait surgir.
TRAVERSÉE LATÉRALE D’UNE PENTE
AVERTISSEMENT

FWB01632
Une technique de traversée latérale de collinesou de prise de virages incorrectes peut entraî-
ner la perte de contrôle ou le renversement du
VTT.

Toujours suivre le procédé tel qu’il est décrit
dans ce manuel.

Éviter les collines au sol trop glissant ou
meuble.

Éviter d’effectuer la traversée latérale d’une
pente trop raide.

Déplacer son poids du côté de la montée.

Ne jamais faire demi-tour sur un terrain en
pente avant d’avoir maîtrisé la technique, tel-
le qu’elle est décrite dans ce manuel, sur un
terrain de niveau. Être toujours très prudent
en effectuant des virages, quel que soit le
type de pente.
Afin de garantir l’équilibre du VTT, il est nécessaire
d’adapter sa position lors de la traversée latérale
d’une surface inclinée. S’assurer d’avoir maîtrisé
les techniques de base sur terrain de niveau avant
de se lancer sur une pente. Éviter les surfaces glis-
santes ou les terrains accidentés qui pourraient
déséquilibrer le véhicule.
Toujours veiller à se pencher du côté de la montée
lors de la traversée latérale une pente. Lors de la
conduite sur sol meuble, il est parfois nécessaire

7-19
1
2
3
4
5
67
8
9
10
11

de corriger la direction de conduite en tournant le
guidon légèrement dans le sens de la montée. Évi-
ter tout braquage brusque dans les pentes, que ce
soit dans les montées ou les descentes.
Si le VTT commence à basculer, manœuvrer pro-
gressivement vers le bas de la côte si la route est
libre. Une fois l’équilibre retrouvé, manœuvrer à
nouveau petit à petit le véhicule dans la direction
souhaitée.
TRAVERSÉE DES EAUX PEU PROFONDES
AVERTISSEMENT
FWB01641
La conduite de ce véhicule dans une eau pro-
fonde ou à courant rapide peut entraîner la per-
te de son contrôle ou son renversement. Afin
de limiter au maximum les risques de noyade
ou de blessures, redoubler de prudence lors
de la traversée d’eau. Ne jamais conduire ce
VTT dans de l’eau d’une profondeur dépassant
la valeur spécifiée dans ce manuel, car les
pneus pourraient flotter, ce qui favoriserait les
renversements.
Le VTT peut traverser des courants d’eau à faible
débit dont la profondeur ne dépasse pas 20 cm (8
in). Vérifier attentivement le terrain avant de
s’aventurer dans l’eau. S’assurer qu’il n’y a pas de
renfoncements et éviter les rochers et autres obs-
tacles qui pourraient être glissants ou qui risquent
de faire capoter le VTT. Rouler lentement et avec
prudence.

7-20
1
2
3
4
5
67
8
9
10
11

Essayer les freins après avoir roulé dans de l’eau.
Si nécessaire, les actionner plusieurs fois pour que
le frottement sèche les garnitures. Ne pas condui-
re le VTT avant de s’être assuré que les freins
fonctionnent correctement.
AVERTISSEMENT!
Des freins mouillés peuvent réduire la puissan-
ce de freinage, ce qui pourrait provoquer une
perte de contrôle.
[FWB02621]
Après avoir conduit le VTT dans de l’eau, veiller à
purger l’eau accumulée en retirant le tube de vi-
dange situé au bas du boîtier de filtre à air. Retirer
également la vis de vidange du carter de la cour-
roie trapézoïdale afin de vidanger toute l’eau qui
s’y serait accumulée.
ATTENTION:
Une accumu-
lation d’eau peut provoquer un endommage-
ment ou une panne.
[FCB00841]
Nettoyer le VTT à l’eau douce après avoir roulé
dans une eau salée ou dans de la boue.

7-21
1
2
3
4
5
67
8
9
10
11

CONDUITE SUR TERRAIN ACCIDENTÉ
AVERTISSEMENT

FWB01651
Une technique incorrecte de conduite sur des
obstacles pourrait entraîner une perte de con-
trôle du véhicule, voire une collision. Repérer
les obstacles éventuels avant de conduire sur
un terrain inconnu. Ne jamais essayer de rou-
ler sur des obstacles de grande taille, tels que
de gros rochers ou des arbres abattus. Tou-
jours suivre minutieusement les procédés de
conduite sur obstacles décrits dans ce ma-
nuel.
Une vigilance extrême s’impose lors de la conduite
sur terrain accidenté. Repérer les obstacles sus-
ceptibles d’endommager le VTT ou de provoquer
un accident ou le renversement du véhicule. Tou-
jours veiller à garder en permanence les pieds sur
les marche-pieds. Éviter d’effectuer des sauts, car
cela risquerait d’entraîner la perte de contrôle du
VTT, voire son endommagement.
DÉRAPAGE ET PATINAGEAVERTISSEMENT
FWB01662
Une technique incorrecte de contrôle du pati-

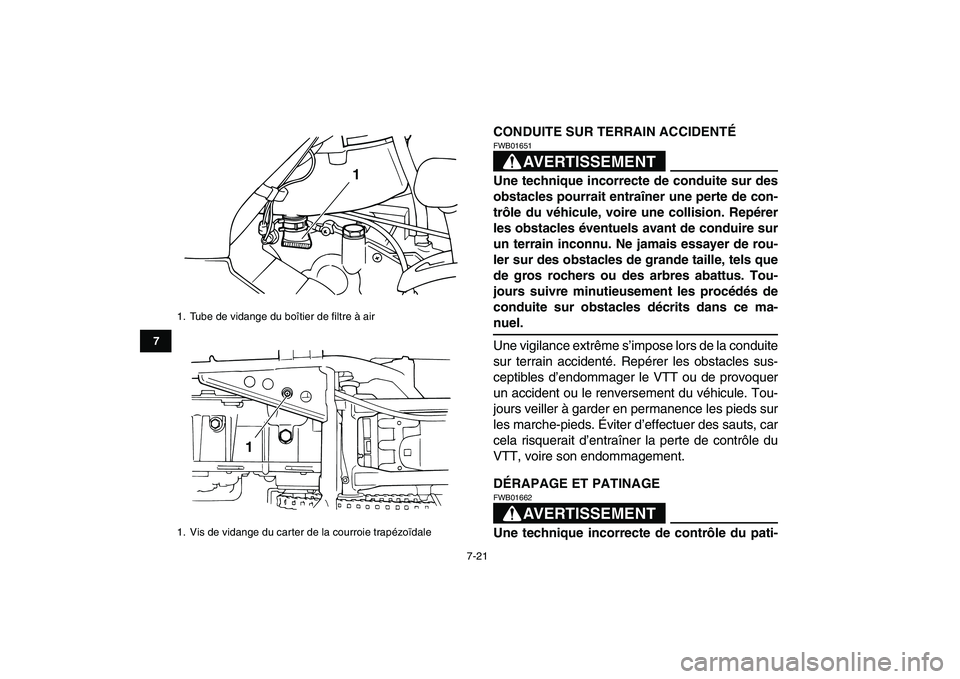

1. Tube de vidange du boîtier de filtre à air
1. Vis de vidange du carter de la courroie trapézoïdale
1
1
