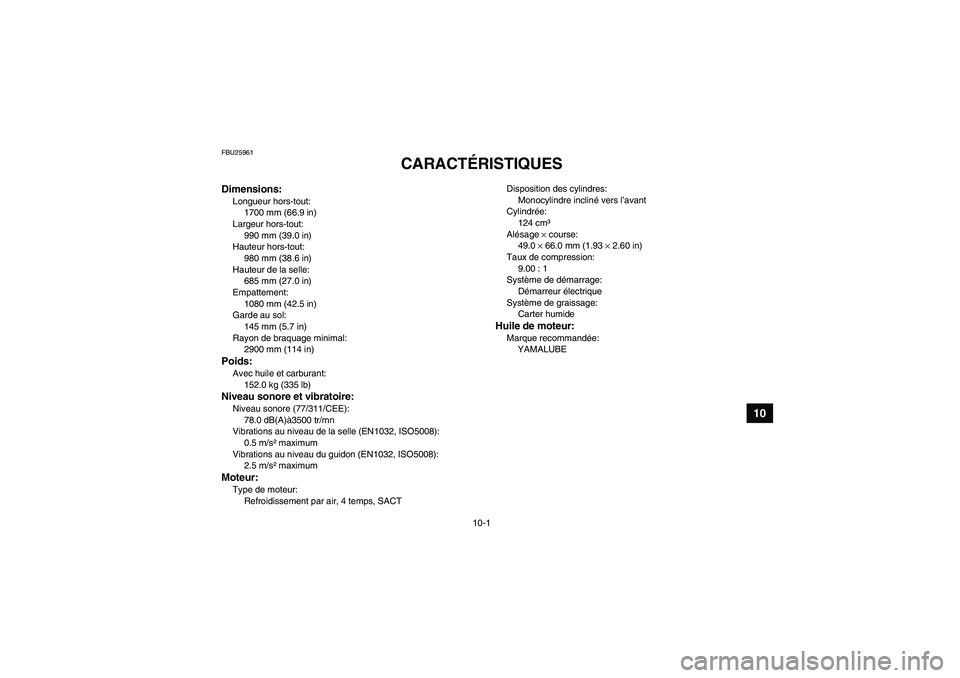

10-1
10
FBU25961
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:
1700 mm (66.9 in)
Largeur hors-tout:
990 mm (39.0 in)
Hauteur hors-tout:
980 mm (38.6 in)
Hauteur de la selle:
685 mm (27.0 in)
Empattement:
1080 mm (42.5 in)
Garde au sol:
145 mm (5.7 in)
Rayon de braquage minimal:
2900 mm (114 in)Poids:Avec huile et carburant:
152.0 kg (335 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
78.0 dB(A)à3500 tr/mn
Vibrations au niveau de la selle (EN1032, ISO5008):
0.5 m/s² maximum
Vibrations au niveau du guidon (EN1032, ISO5008):
2.5 m/s² maximumMoteur:Type de moteur:
Refroidissement par air, 4 temps, SACTDisposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
124 cm³
Alésage × course:
49.0 × 66.0 mm (1.93 × 2.60 in)
Taux de compression:
9.00 : 1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile de moteur:Marque recommandée:
YAMALUBE
U1PY60F0.book Page 1 Friday, March 11, 2011 10:46 AM

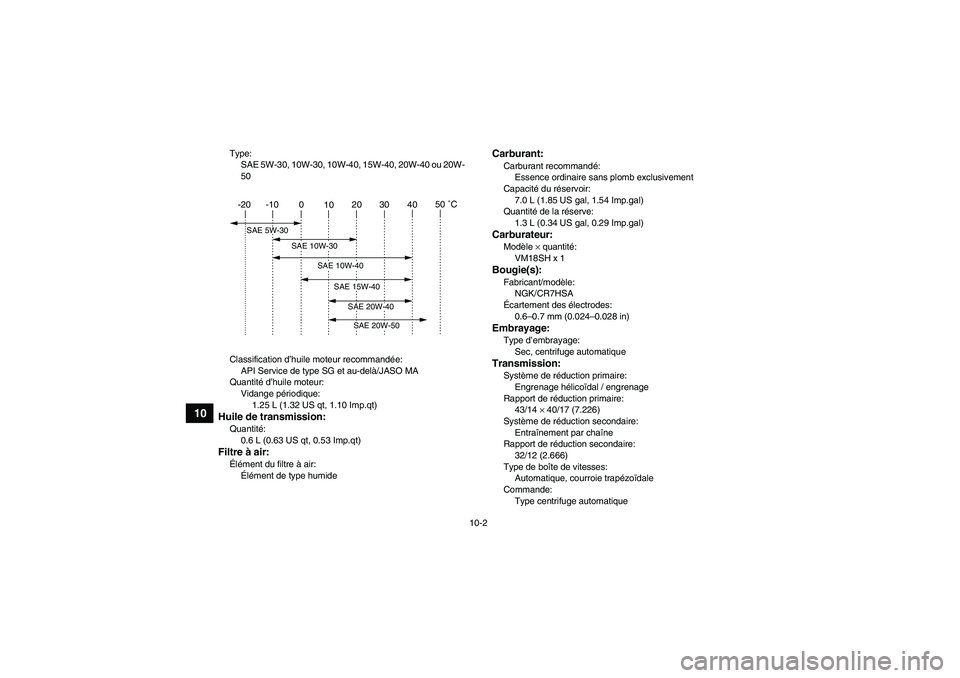

10-2
10
Type:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Vidange périodique:
1.25 L (1.32 US qt, 1.10 Imp.qt)Huile de transmission:Quantité:
0.6 L (0.63 US qt, 0.53 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humide
Carburant:Carburant recommandé:
Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
7.0 L (1.85 US gal, 1.54 Imp.gal)
Quantité de la réserve:
1.3 L (0.34 US gal, 0.29 Imp.gal)Carburateur:Modèle × quantité:
VM18SH x 1Bougie(s):Fabricant/modèle:
NGK/CR7HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Sec, centrifuge automatiqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal / engrenage
Rapport de réduction primaire:
43/14 × 40/17 (7.226)
Système de réduction secondaire:
Entraînement par chaîne
Rapport de réduction secondaire:
32/12 (2.666)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30
U1PY60F0.book Page 2 Friday, March 11, 2011 10:46 AM

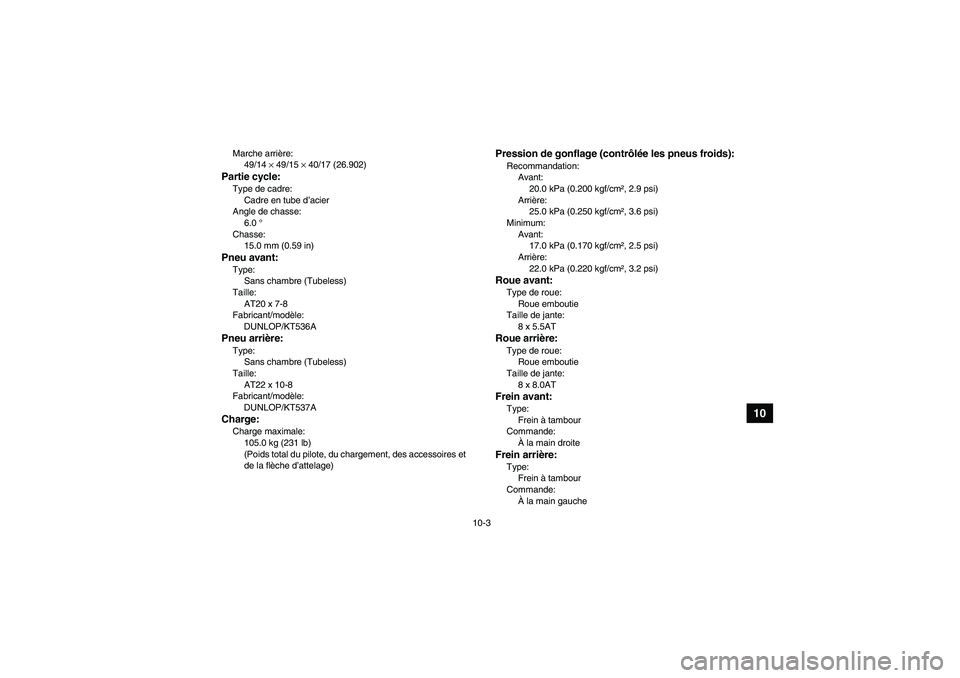

10-3
10
Marche arrière:
49/14 × 49/15 × 40/17 (26.902)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
6.0 °
Chasse:
15.0 mm (0.59 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT20 x 7-8
Fabricant/modèle:
DUNLOP/KT536APneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT22 x 10-8
Fabricant/modèle:
DUNLOP/KT537ACharge:Charge maximale:
105.0 kg (231 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
20.0 kPa (0.200 kgf/cm², 2.9 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
17.0 kPa (0.170 kgf/cm², 2.5 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
8 x 5.5ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
8 x 8.0ATFrein avant:Type:
Frein à tambour
Commande:
À la main droiteFrein arrière:Type:
Frein à tambour
Commande:
À la main gauche
U1PY60F0.book Page 3 Friday, March 11, 2011 10:46 AM

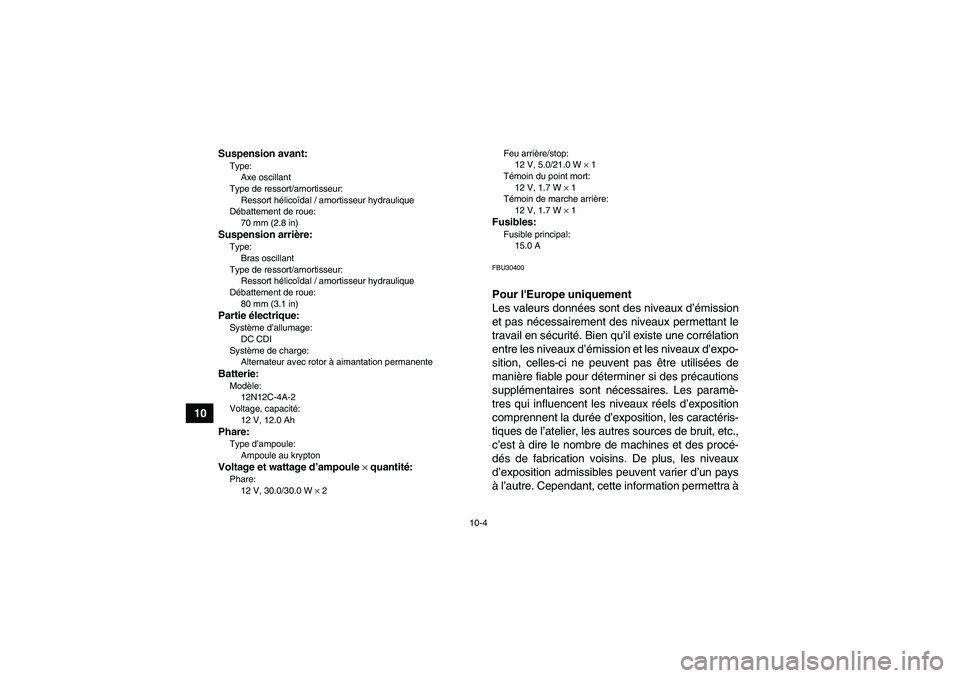

10-4
10
Suspension avant:Type:
Axe oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
70 mm (2.8 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
80 mm (3.1 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
12N12C-4A-2
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1
Fusibles:Fusible principal:
15.0 AFBU30400Pour l'Europe uniquement
Les valeurs données sont des niveaux d’émission
et pas nécessairement des niveaux permettant le
travail en sécurité. Bien qu’il existe une corrélation
entre les niveaux d’émission et les niveaux d’expo-
sition, celles-ci ne peuvent pas être utilisées de
manière fiable pour déterminer si des précautions
supplémentaires sont nécessaires. Les paramè-
tres qui influencent les niveaux réels d’exposition
comprennent la durée d’exposition, les caractéris-
tiques de l’atelier, les autres sources de bruit, etc.,
c’est à dire le nombre de machines et des procé-
dés de fabrication voisins. De plus, les niveaux
d’exposition admissibles peuvent varier d’un pays
à l’autre. Cependant, cette information permettra à
U1PY60F0.book Page 4 Friday, March 11, 2011 10:46 AM

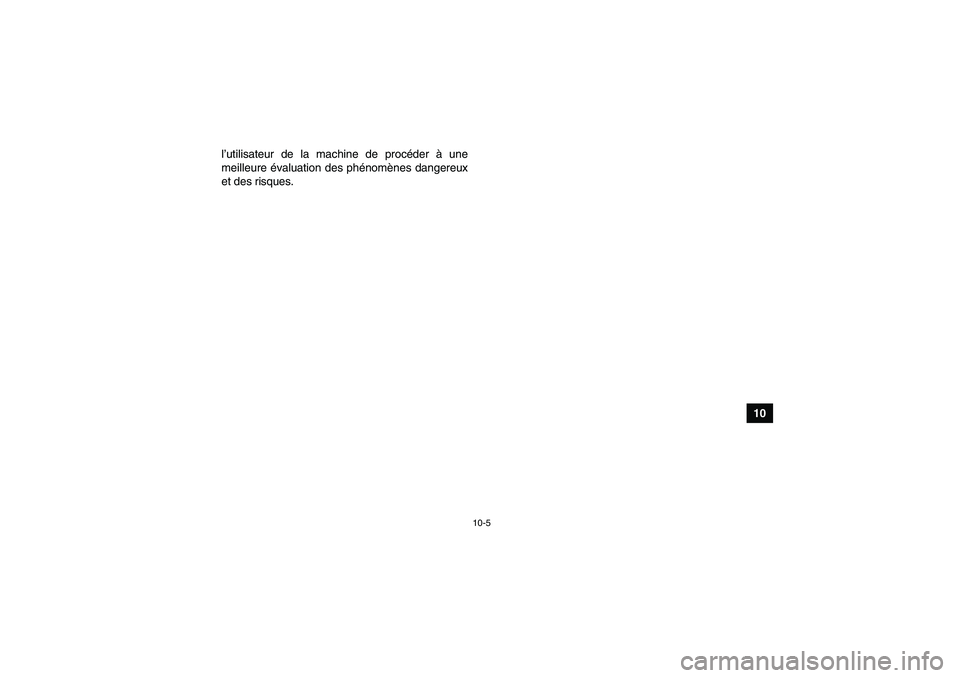

10-5
10 l’utilisateur de la machine de procéder à une
meilleure évaluation des phénomènes dangereux
et des risques.
U1PY60F0.book Page 5 Friday, March 11, 2011 10:46 AM

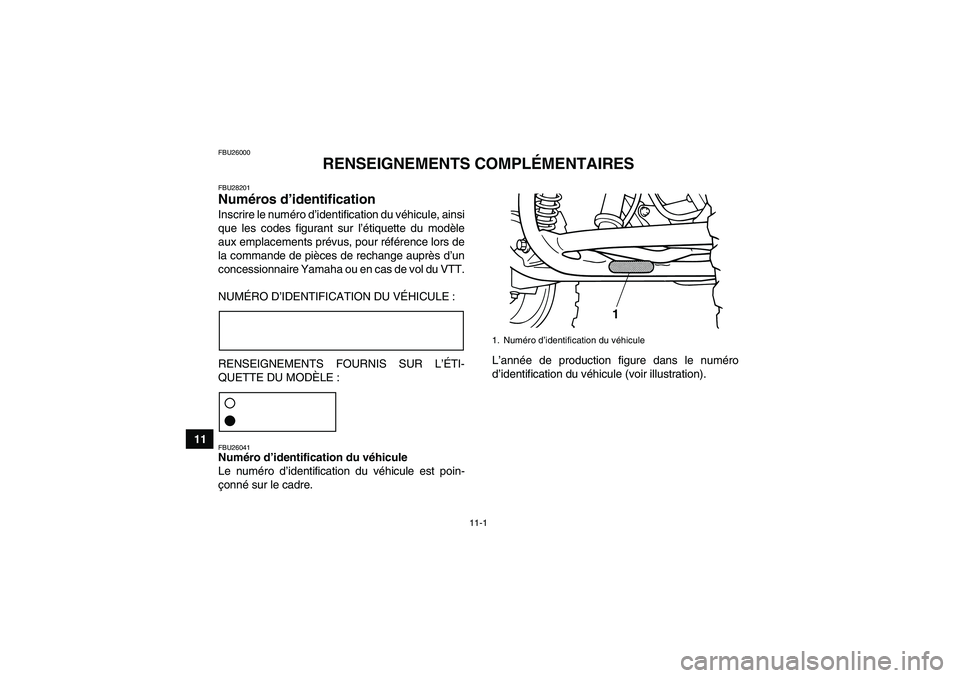

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28201Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule
1
U1PY60F0.book Page 1 Friday, March 11, 2011 10:46 AM

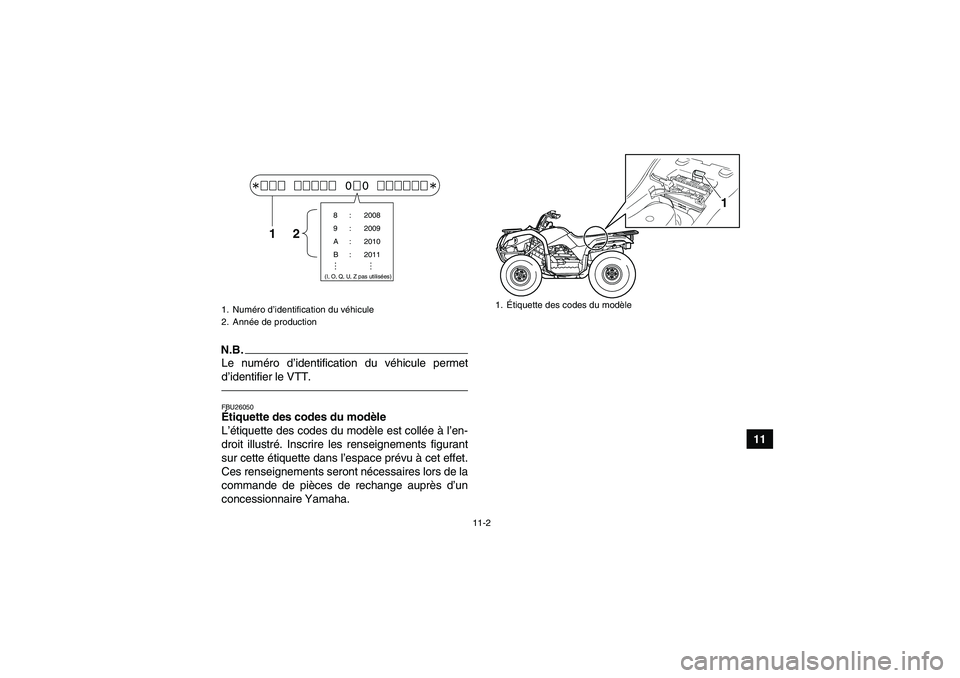

11-2
11
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
1
U1PY60F0.book Page 2 Friday, March 11, 2011 10:46 AM

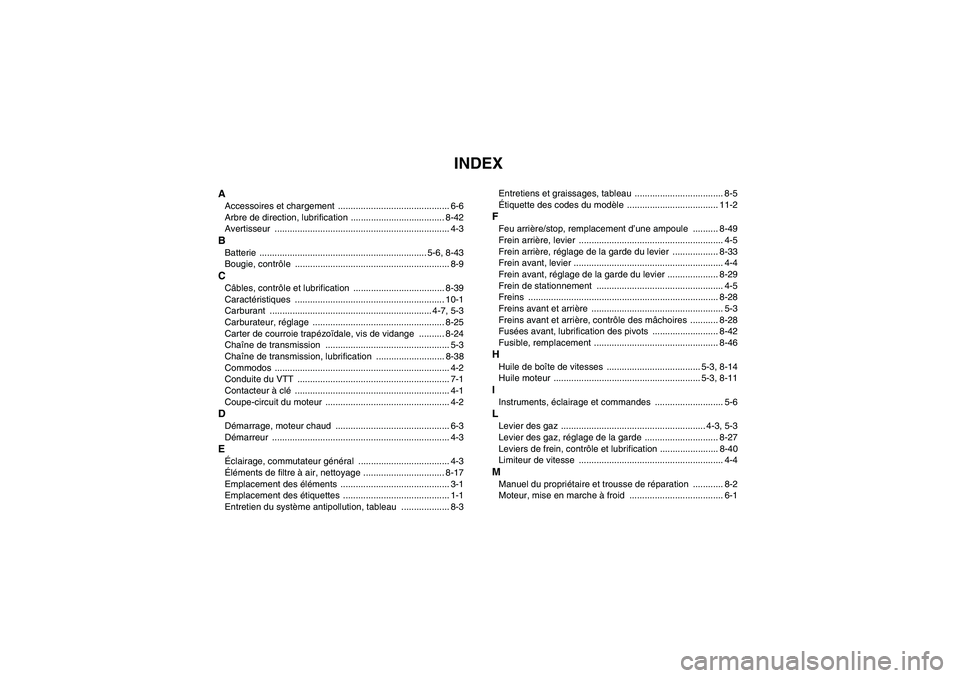

INDEX
AAccessoires et chargement ............................................ 6-6
Arbre de direction, lubrification ..................................... 8-42
Avertisseur ..................................................................... 4-3BBatterie .................................................................. 5-6, 8-43
Bougie, contrôle ............................................................. 8-9CCâbles, contrôle et lubrification .................................... 8-39
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-7, 5-3
Carburateur, réglage .................................................... 8-25
Carter de courroie trapézoïdale, vis de vidange .......... 8-24
Chaîne de transmission ................................................. 5-3
Chaîne de transmission, lubrification ........................... 8-38
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Coupe-circuit du moteur ................................................. 4-2DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3EÉclairage, commutateur général .................................... 4-3
Éléments de filtre à air, nettoyage ................................ 8-17
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
FFeu arrière/stop, remplacement d’une ampoule .......... 8-49
Frein arrière, levier ......................................................... 4-5
Frein arrière, réglage de la garde du levier .................. 8-33
Frein avant, levier ........................................................... 4-4
Frein avant, réglage de la garde du levier .................... 8-29
Frein de stationnement .................................................. 4-5
Freins ........................................................................... 8-28
Freins avant et arrière .................................................... 5-3
Freins avant et arrière, contrôle des mâchoires ........... 8-28
Fusées avant, lubrification des pivots .......................... 8-42
Fusible, remplacement ................................................. 8-46HHuile de boîte de vitesses ..................................... 5-3, 8-14
Huile moteur .......................................................... 5-3, 8-11IInstruments, éclairage et commandes ........................... 5-6LLevier des gaz ......................................................... 4-3, 5-3
Levier des gaz, réglage de la garde ............................. 8-27
Leviers de frein, contrôle et lubrification ....................... 8-40
Limiteur de vitesse ......................................................... 4-4MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1
U1PY60F0.book Page 1 Friday, March 11, 2011 10:46 AM

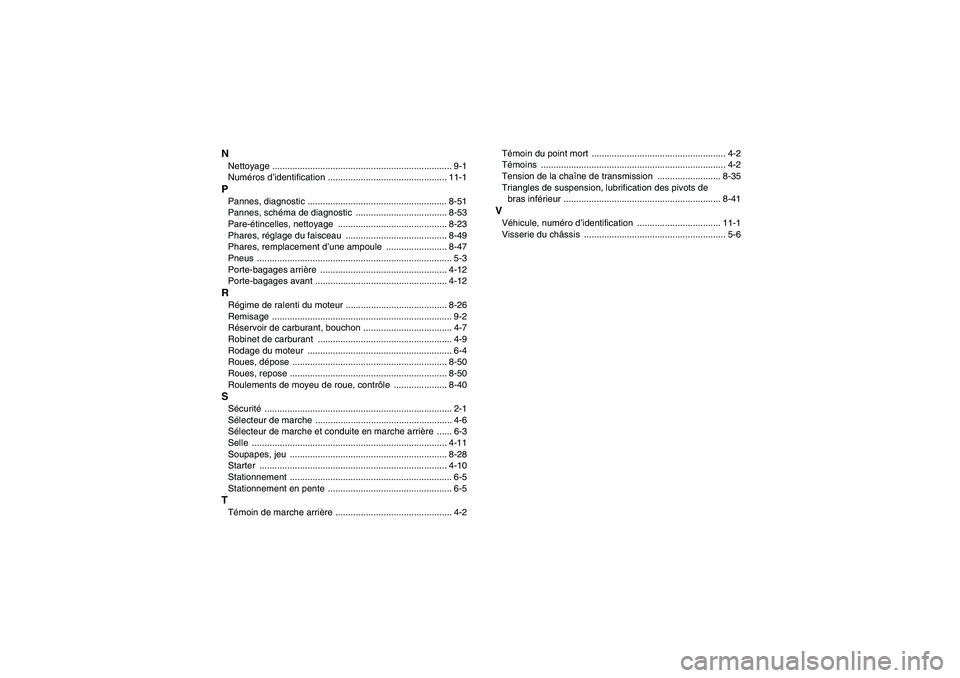

NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-51
Pannes, schéma de diagnostic .................................... 8-53
Pare-étincelles, nettoyage ........................................... 8-23
Phares, réglage du faisceau ........................................ 8-49
Phares, remplacement d’une ampoule ........................ 8-47
Pneus ............................................................................. 5-3
Porte-bagages arrière .................................................. 4-12
Porte-bagages avant .................................................... 4-12RRégime de ralenti du moteur ........................................ 8-26
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-7
Robinet de carburant ..................................................... 4-9
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-50
Roues, repose .............................................................. 8-50
Roulements de moyeu de roue, contrôle ..................... 8-40SSécurité .......................................................................... 2-1
Sélecteur de marche ...................................................... 4-6
Sélecteur de marche et conduite en marche arrière ...... 6-3
Selle ............................................................................. 4-11
Soupapes, jeu .............................................................. 8-28
Starter .......................................................................... 4-10
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5TTémoin de marche arrière .............................................. 4-2Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2
Tension de la chaîne de transmission ......................... 8-35
Triangles de suspension, lubrification des pivots de
bras inférieur .............................................................. 8-41
VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-6
U1PY60F0.book Page 2 Friday, March 11, 2011 10:46 AM
