YAMAHA GRIZZLY 250 2010 Manuale de Empleo (in Spanish)

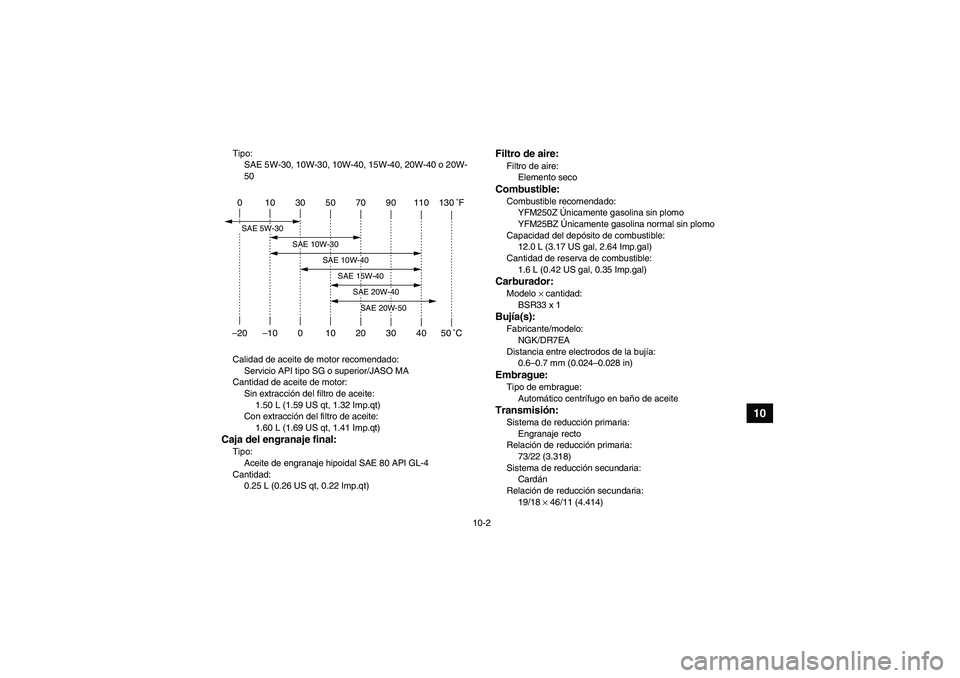

10-2
10
Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin extracción del filtro de aceite:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Con extracción del filtro de aceite:
1.60 L (1.69 US qt, 1.41 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
YFM250Z Únicamente gasolina sin plomo
YFM25BZ Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
12.0 L (3.17 US gal, 2.64 Imp.gal)
Cantidad de reserva de combustible:
1.6 L (0.42 US gal, 0.35 Imp.gal)Carburador:Modelo × cantidad:
BSR33 x 1Bujía(s):Fabricante/modelo:
NGK/DR7EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
73/22 (3.318)
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
19/18 × 46/11 (4.414)
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1P065S0.book Page 2 Monday, August 31, 2009 10:19 AM

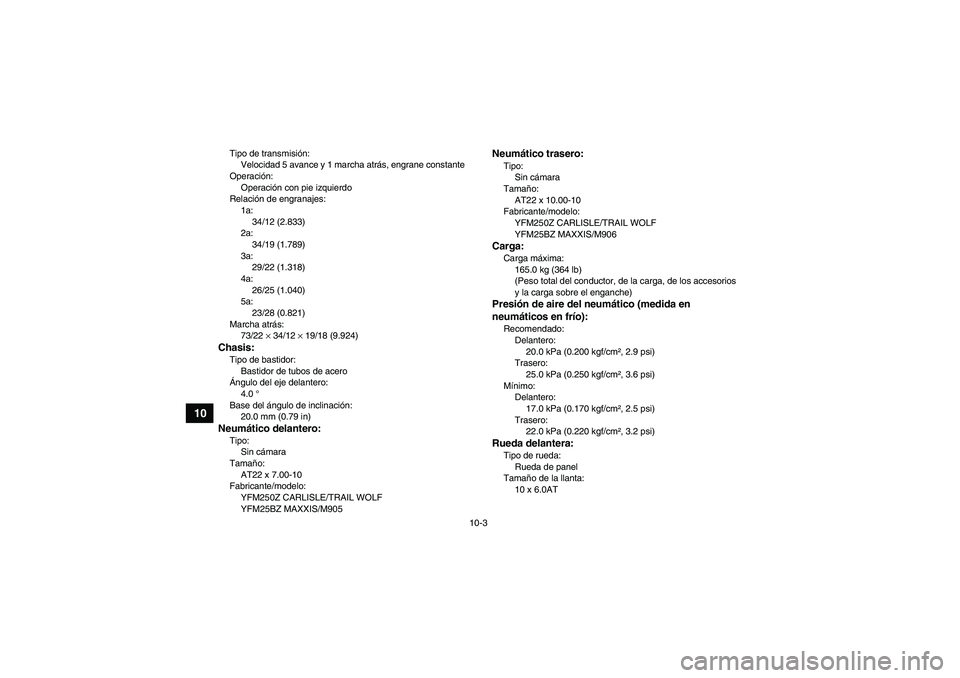

10-3
10
Tipo de transmisión:
Velocidad 5 avance y 1 marcha atrás, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
34/12 (2.833)
2a:
34/19 (1.789)
3a:
29/22 (1.318)
4a:
26/25 (1.040)
5a:
23/28 (0.821)
Marcha atrás:
73/22 × 34/12 × 19/18 (9.924)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
4.0 °
Base del ángulo de inclinación:
20.0 mm (0.79 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT22 x 7.00-10
Fabricante/modelo:
YFM250Z CARLISLE/TRAIL WOLF
YFM25BZ MAXXIS/M905
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT22 x 10.00-10
Fabricante/modelo:
YFM250Z CARLISLE/TRAIL WOLF
YFM25BZ MAXXIS/M906Carga:Carga máxima:
165.0 kg (364 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
20.0 kPa (0.200 kgf/cm², 2.9 psi)
Trasero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Mínimo:
Delantero:
17.0 kPa (0.170 kgf/cm², 2.5 psi)
Trasero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 6.0AT
U1P065S0.book Page 3 Monday, August 31, 2009 10:19 AM

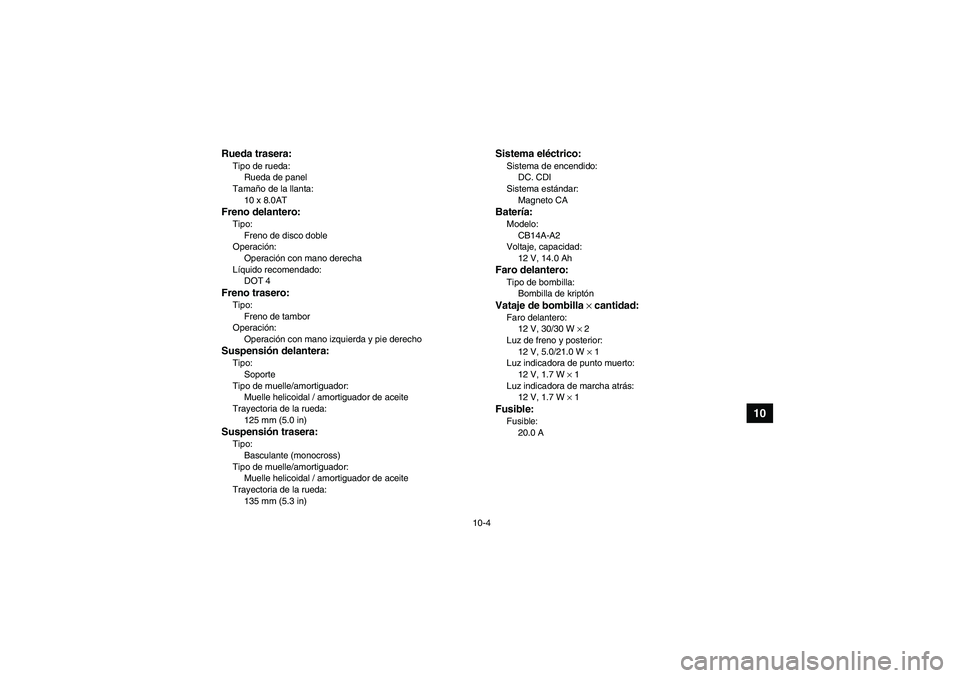

10-4
10
Rueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 8.0ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de tambor
Operación:
Operación con mano izquierda y pie derechoSuspensión delantera:Tipo:
Soporte
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
125 mm (5.0 in)Suspensión trasera:Tipo:
Basculante (monocross)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135 mm (5.3 in)
Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
CB14A-A2
Voltaje, capacidad:
12 V, 14.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30/30 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1Fusible:Fusible:
20.0 A
U1P065S0.book Page 4 Monday, August 31, 2009 10:19 AM

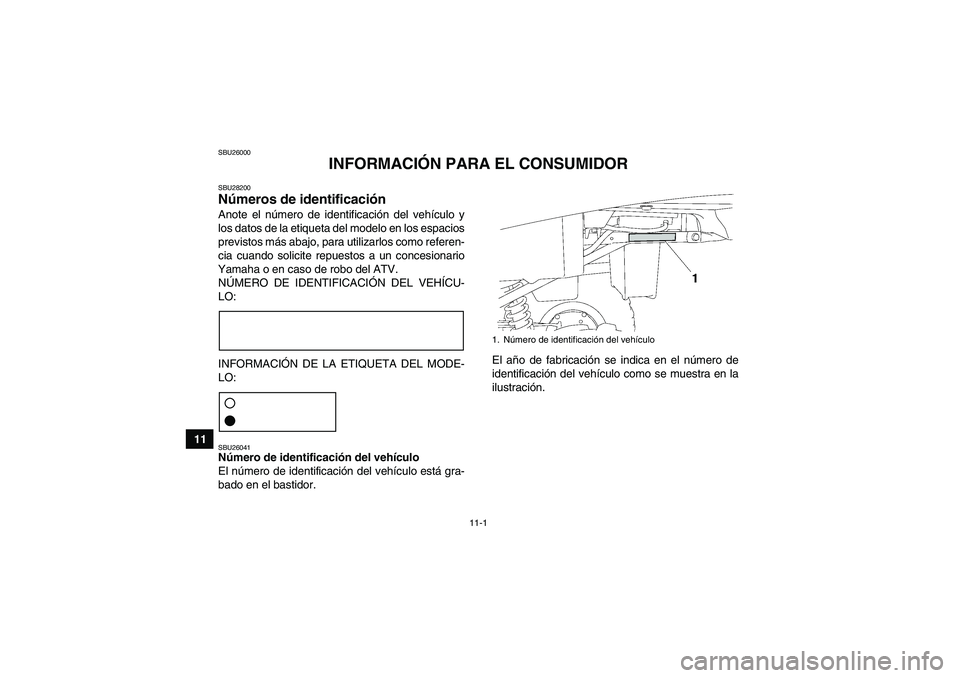

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28200Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

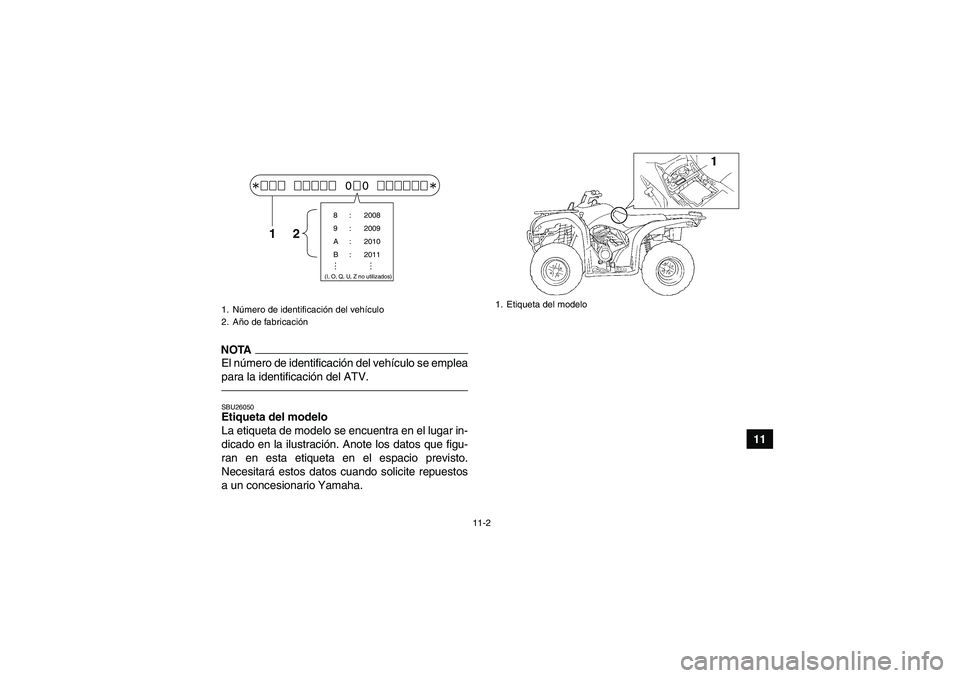

11-2
11
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U1P065S0.book Page 2 Monday, August 31, 2009 10:19 AM

INDEX
AAccesorios y carga ......................................................... 6-8
Aceite del engranaje final ...................................... 5-4, 8-18
Aceite del motor y filtro de aceite ................................. 8-12
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arrancador de retroceso ................................................ 4-7
Asiento ......................................................................... 4-12BBatería ................................................................... 5-7, 8-41
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-48
Bombilla del faro, cambio ............................................. 8-45
Bujía, comprobación .................................................... 8-10CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-28
Cables, comprobación y engrase ................................. 8-37
Cambio ........................................................................... 6-5
Carburador, ajuste ....................................................... 8-26
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-39
Compartimento porta objetos ....................................... 4-13
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-14
Cuadro de identificación de averías ............................. 8-52
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
EEje de dirección, engrase ............................................. 8-40
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-7
Estacionamiento en una pendiente ................................ 6-7
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-7
Filtro de aire, limpieza .................................................. 8-21
Freno de estacionamiento .............................................. 4-6
Frenos .......................................................................... 8-29
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-44GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la válvula .................................................... 8-28IIdentificación de averías .............................................. 8-50
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-7
Interruptor de arranque .................................................. 4-3
Interruptor de la bocina .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-36
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

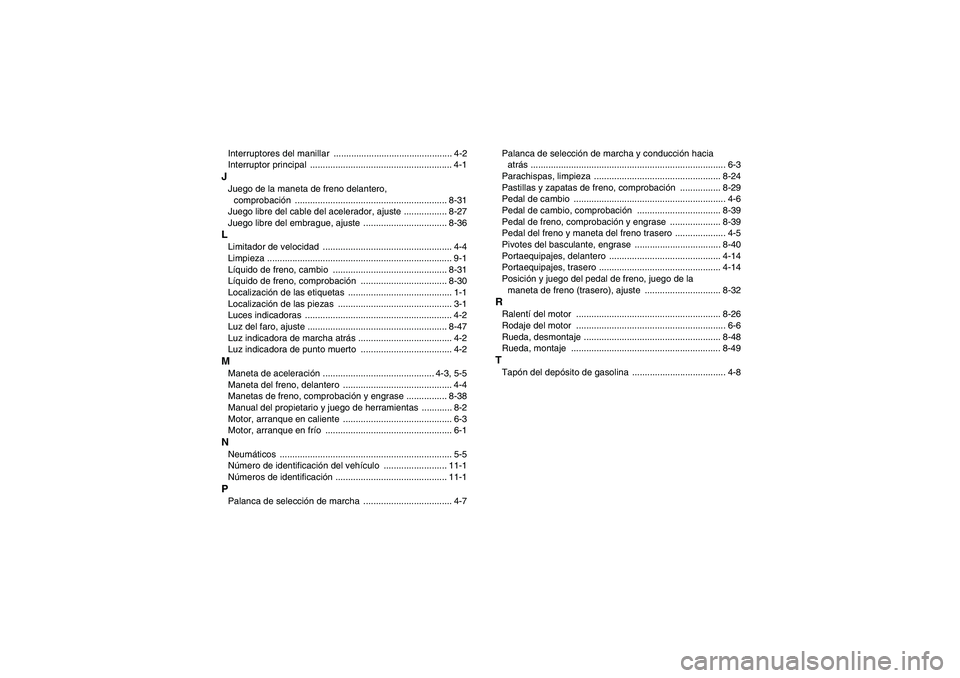

Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1JJuego de la maneta de freno delantero,
comprobación ............................................................ 8-31
Juego libre del cable del acelerador, ajuste ................. 8-27
Juego libre del embrague, ajuste ................................. 8-36LLimitador de velocidad ................................................... 4-4
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-31
Líquido de freno, comprobación .................................. 8-30
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro, ajuste ....................................................... 8-47
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ............................................ 4-3, 5-5
Maneta del freno, delantero ........................................... 4-4
Manetas de freno, comprobación y engrase ................ 8-38
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................... 4-7Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-24
Pastillas y zapatas de freno, comprobación ................ 8-29
Pedal de cambio ............................................................ 4-6
Pedal de cambio, comprobación ................................. 8-39
Pedal de freno, comprobación y engrase .................... 8-39
Pedal del freno y maneta del freno trasero .................... 4-5
Pivotes del basculante, engrase .................................. 8-40
Portaequipajes, delantero ............................................ 4-14
Portaequipajes, trasero ................................................ 4-14
Posición y juego del pedal de freno, juego de la
maneta de freno (trasero), ajuste .............................. 8-32
RRalentí del motor ......................................................... 8-26
Rodaje del motor ........................................................... 6-6
Rueda, desmontaje ...................................................... 8-48
Rueda, montaje ........................................................... 8-49TTapón del depósito de gasolina ..................................... 4-8
U1P065S0.book Page 2 Monday, August 31, 2009 10:19 AM

YAMAHA MOTOR CO., LTD.
IMPRESO EN EE.UU.
2009.08-0.3×1 CR
(S)
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM
