YAMAHA GRIZZLY 250 2010 Manuale de Empleo (in Spanish)

4-15
4
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha.1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
5
U1P065S0.book Page 15 Monday, August 31, 2009 10:19 AM

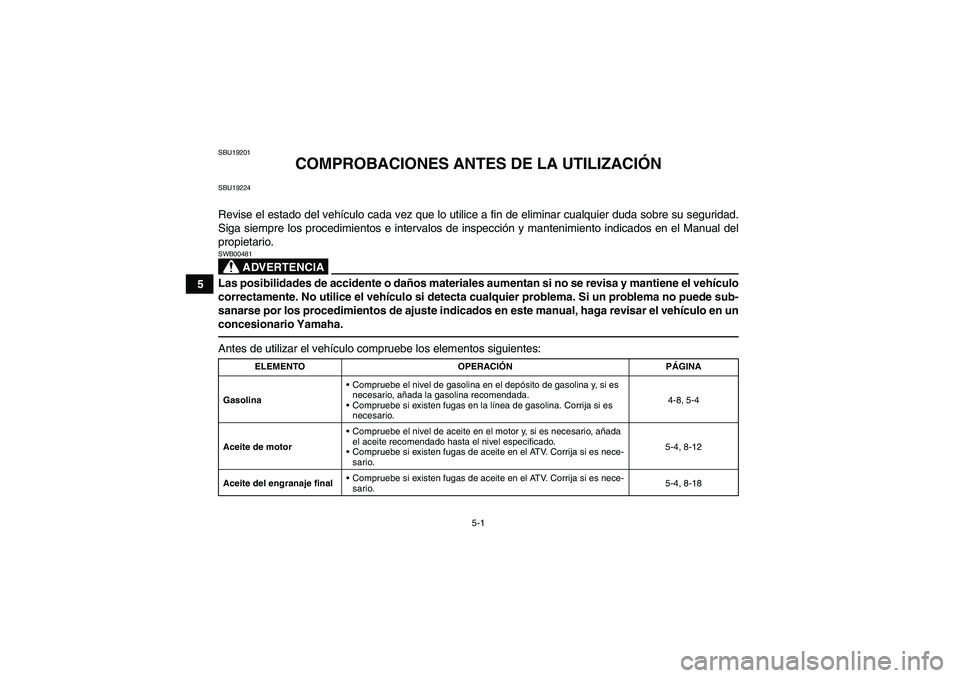

5-1
5
SBU19201
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19224Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00481Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha.Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTO OPERACIÓNPÁGINA
GasolinaCompruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
Compruebe si existen fugas en la línea de gasolina. Corrija si es
necesario.4-8, 5-4
Aceite de motorCompruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-12
Aceite del engranaje finalCompruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-18
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

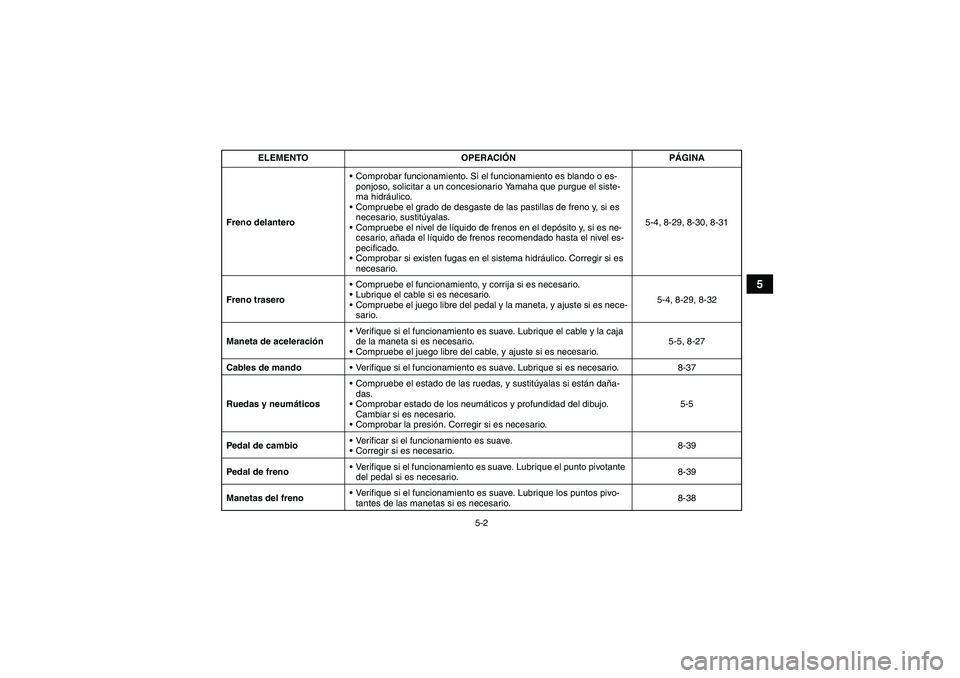

5-2
5
Freno delanteroComprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.
Compruebe el nivel de líquido de frenos en el depósito y, si es ne-
cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico. Corregir si es
necesario.5-4, 8-29, 8-30, 8-31
Freno traseroCompruebe el funcionamiento, y corrija si es necesario.
Lubrique el cable si es necesario.
Compruebe el juego libre del pedal y la maneta, y ajuste si es nece-
sario.5-4, 8-29, 8-32
Maneta de aceleraciónVerifique si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
Compruebe el juego libre del cable, y ajuste si es necesario.5-5, 8-27
Cables de mandoVerifique si el funcionamiento es suave. Lubrique si es necesario. 8-37
Ruedas y neumáticosCompruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
Comprobar estado de los neumáticos y profundidad del dibujo.
Cambiar si es necesario.
Comprobar la presión. Corregir si es necesario.5-5
Pedal de cambioVerificar si el funcionamiento es suave.
Corregir si es necesario.8-39
Pedal de freno Verifique si el funcionamiento es suave. Lubrique el punto pivotante
del pedal si es necesario.8-39
Manetas del frenoVerifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario.8-38 ELEMENTO OPERACIÓNPÁGINA
U1P065S0.book Page 2 Monday, August 31, 2009 10:19 AM

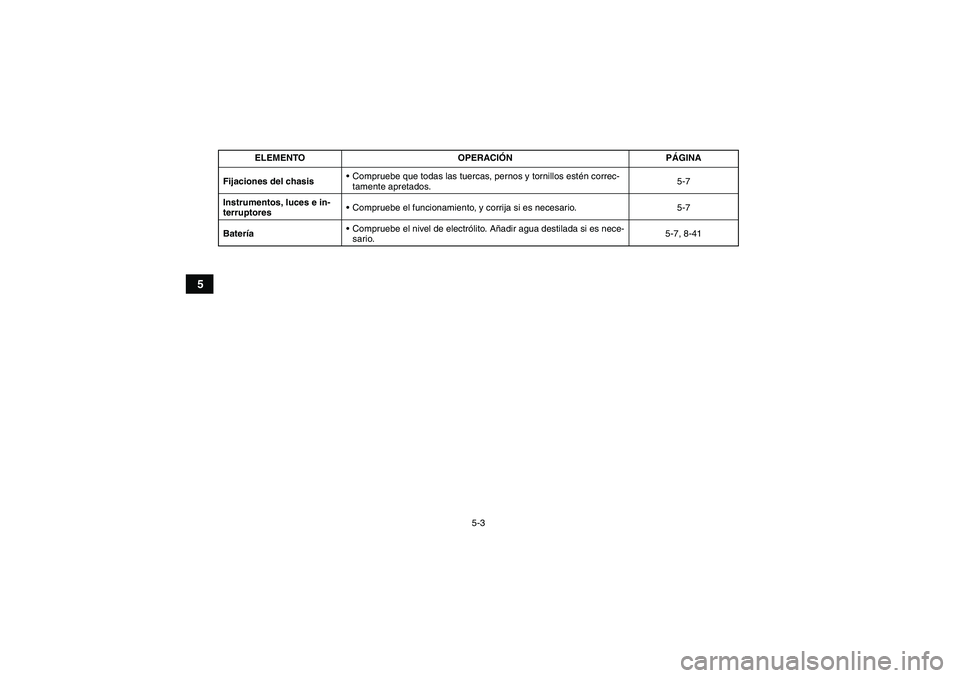

5-3
5
Fijaciones del chasisCompruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados.5-7
Instrumentos, luces e in-
terruptoresCompruebe el funcionamiento, y corrija si es necesario. 5-7
BateríaCompruebe el nivel de electrólito. Añadir agua destilada si es nece-
sario.5-7, 8-41 ELEMENTO OPERACIÓNPÁGINAU1P065S0.book Page 3 Monday, August 31, 2009 10:19 AM

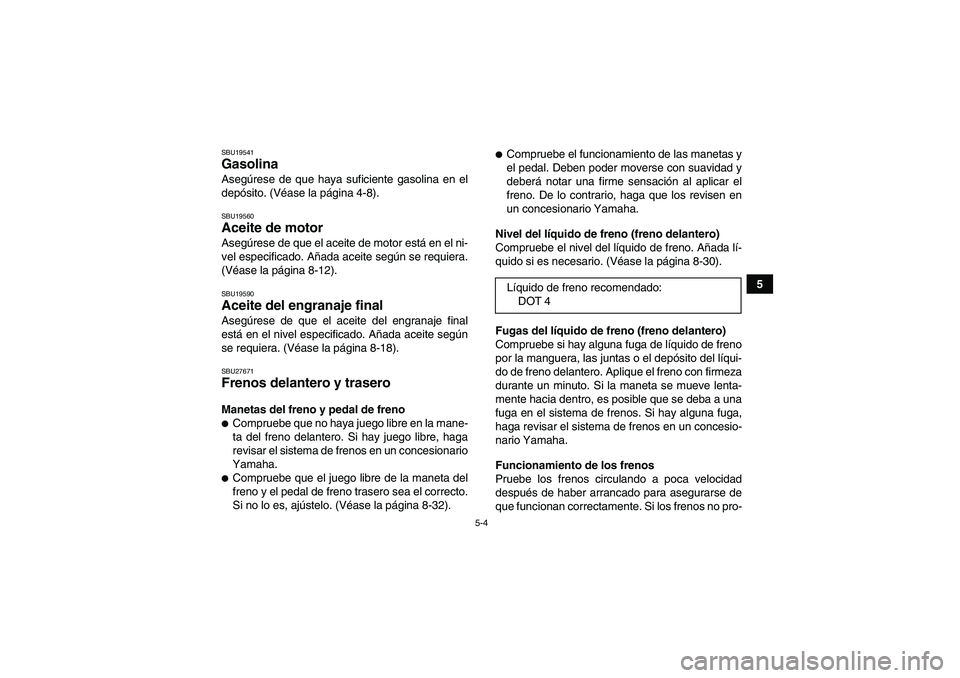

5-4
5
SBU19541Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-8).SBU19560Aceite de motor Asegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-12).SBU19590Aceite del engranaje final Asegúrese de que el aceite del engranaje final
está en el nivel especificado. Añada aceite según
se requiera. (Véase la página 8-18).SBU27671Frenos delantero y trasero Manetas del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno delantero. Si hay juego libre, haga
revisar el sistema de frenos en un concesionario
Yamaha.
Compruebe que el juego libre de la maneta del
freno y el pedal de freno trasero sea el correcto.
Si no lo es, ajústelo. (Véase la página 8-32).

Compruebe el funcionamiento de las manetas y
el pedal. Deben poder moverse con suavidad y
deberá notar una firme sensación al aplicar el
freno. De lo contrario, haga que los revisen en
un concesionario Yamaha.
Nivel del líquido de freno (freno delantero)
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-30).
Fugas del líquido de freno (freno delantero)
Compruebe si hay alguna fuga de líquido de freno
por la manguera, las juntas o el depósito del líqui-
do de freno delantero. Aplique el freno con firmeza
durante un minuto. Si la maneta se mueve lenta-
mente hacia dentro, es posible que se deba a una
fuga en el sistema de frenos. Si hay alguna fuga,
haga revisar el sistema de frenos en un concesio-
nario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no pro-Líquido de freno recomendado:
DOT 4
U1P065S0.book Page 4 Monday, August 31, 2009 10:19 AM

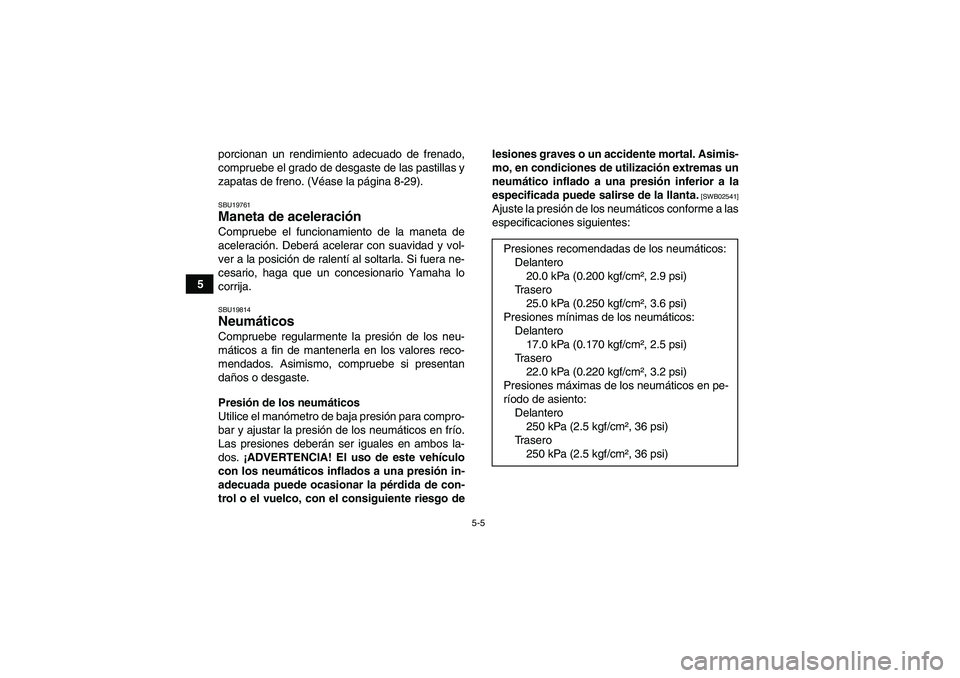

5-5
5porcionan un rendimiento adecuado de frenado,
compruebe el grado de desgaste de las pastillas y
zapatas de freno. (Véase la página 8-29).
SBU19761Maneta de aceleración Compruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.SBU19814Neumáticos Compruebe regularmente la presión de los neu-
máticos a fin de mantenerla en los valores reco-
mendados. Asimismo, compruebe si presentan
daños o desgaste.
Presión de los neumáticos
Utilice el manómetro de baja presión para compro-
bar y ajustar la presión de los neumáticos en frío.
Las presiones deberán ser iguales en ambos la-
dos. ¡ADVERTENCIA! El uso de este vehículo
con los neumáticos inflados a una presión in-
adecuada puede ocasionar la pérdida de con-
trol o el vuelco, con el consiguiente riesgo delesiones graves o un accidente mortal. Asimis-
mo, en condiciones de utilización extremas un
neumático inflado a una presión inferior a la
especificada puede salirse de la llanta.
[SWB02541]
Ajuste la presión de los neumáticos conforme a las
especificaciones siguientes:
Presiones recomendadas de los neumáticos:
Delantero
20.0 kPa (0.200 kgf/cm², 2.9 psi)
Trasero
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Presiones mínimas de los neumáticos:
Delantero
17.0 kPa (0.170 kgf/cm², 2.5 psi)
Trasero
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Presiones máximas de los neumáticos en pe-
ríodo de asiento:
Delantero
250 kPa (2.5 kgf/cm², 36 psi)
Trasero
250 kPa (2.5 kgf/cm², 36 psi)
U1P065S0.book Page 5 Monday, August 31, 2009 10:19 AM

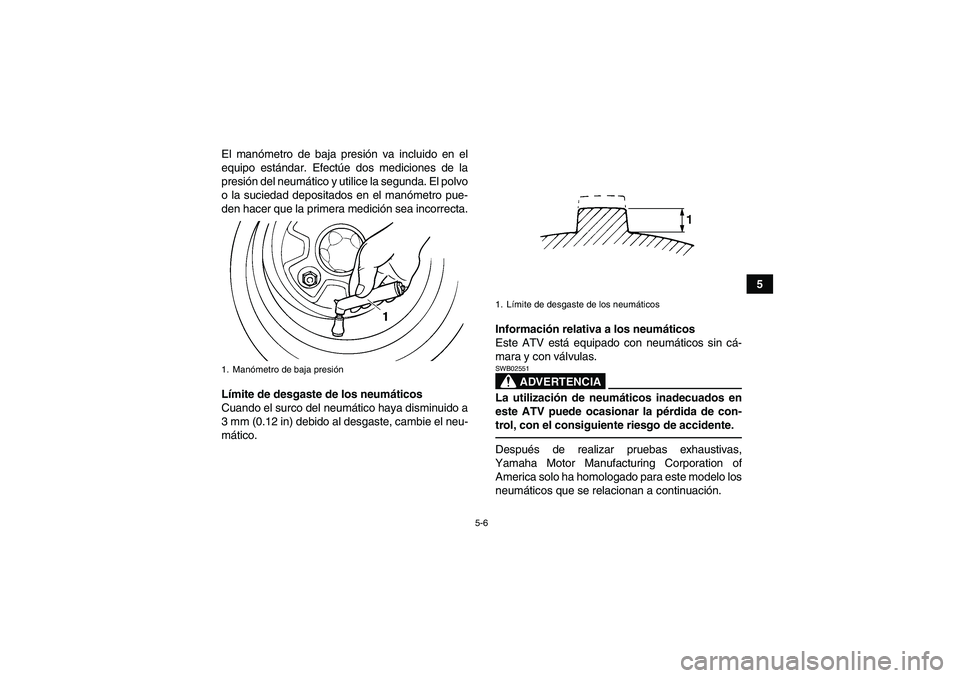

5-6
5 El manómetro de baja presión va incluido en el
equipo estándar. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El polvo
o la suciedad depositados en el manómetro pue-
den hacer que la primera medición sea incorrecta.
Límite de desgaste de los neumáticos
Cuando el surco del neumático haya disminuido a
3 mm (0.12 in) debido al desgaste, cambie el neu-
mático.Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara y con válvulas.
ADVERTENCIA
SWB02551La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente.Después de realizar pruebas exhaustivas,
Yamaha Motor Manufacturing Corporation of
America solo ha homologado para este modelo los
neumáticos que se relacionan a continuación.
1. Manómetro de baja presión
1. Límite de desgaste de los neumáticos
U1P065S0.book Page 6 Monday, August 31, 2009 10:19 AM

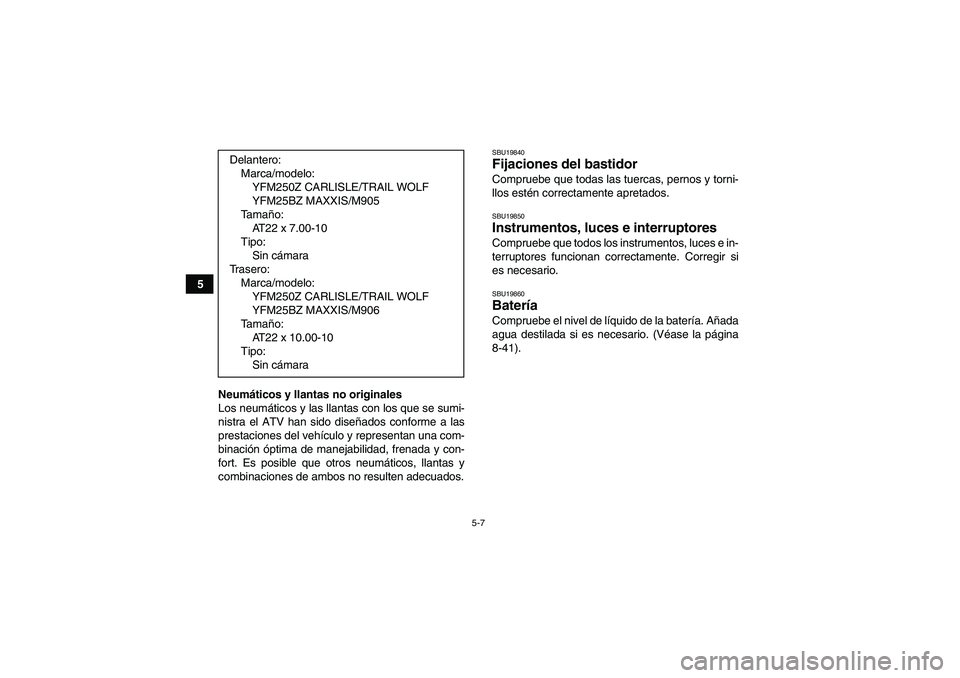

5-7
5
Neumáticos y llantas no originales
Los neumáticos y las llantas con los que se sumi-
nistra el ATV han sido diseñados conforme a las
prestaciones del vehículo y representan una com-
binación óptima de manejabilidad, frenada y con-
fort. Es posible que otros neumáticos, llantas y
combinaciones de ambos no resulten adecuados.
SBU19840Fijaciones del bastidor Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.SBU19850Instrumentos, luces e interruptores Compruebe que todos los instrumentos, luces e in-
terruptores funcionan correctamente. Corregir si
es necesario.SBU19860Batería Compruebe el nivel de líquido de la batería. Añada
agua destilada si es necesario. (Véase la página
8-41). Delantero:
Marca/modelo:
YFM250Z CARLISLE/TRAIL WOLF
YFM25BZ MAXXIS/M905
Ta m año:
AT22 x 7.00-10
Tipo:
Sin cámara
Trasero:
Marca/modelo:
YFM250Z CARLISLE/TRAIL WOLF
YFM25BZ MAXXIS/M906
Ta m año:
AT22 x 10.00-10
Tipo:
Sin cámara
U1P065S0.book Page 7 Monday, August 31, 2009 10:19 AM

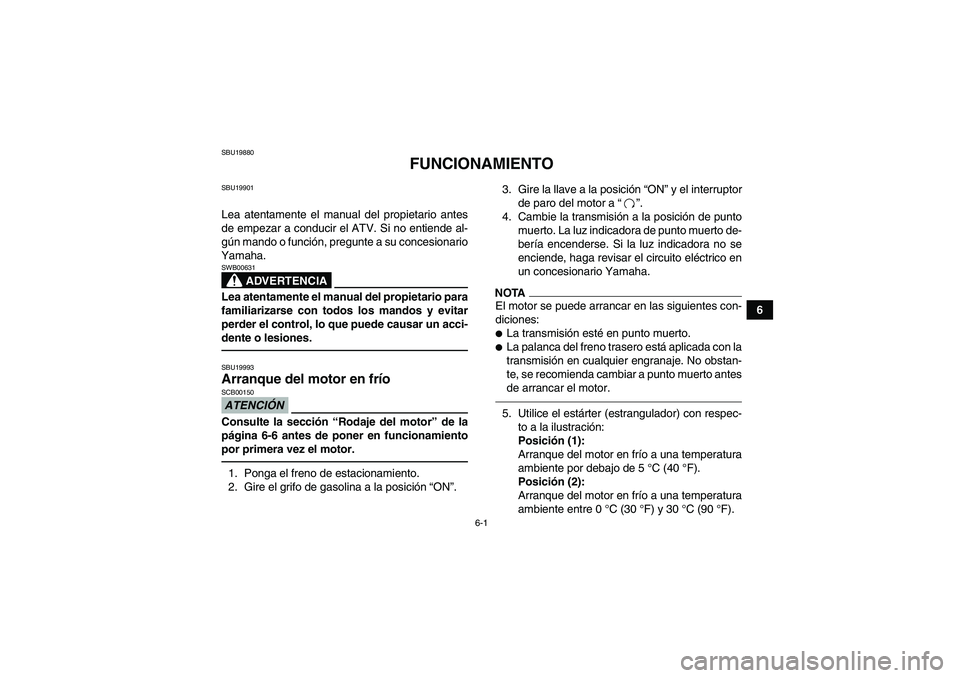

6-1
6
SBU19880
FUNCIONAMIENTO
SBU19901Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesionario
Yamaha.
ADVERTENCIA
SWB00631Lea atentamente el manual del propietario para
familiarizarse con todos los mandos y evitar
perder el control, lo que puede causar un acci-
dente o lesiones.SBU19993Arranque del motor en frío ATENCIÓNSCB00150Consulte la sección “Rodaje del motor” de la
página 6-6 antes de poner en funcionamiento
por primera vez el motor.1. Ponga el freno de estacionamiento.
2. Gire el grifo de gasolina a la posición “ON”.3. Gire la llave a la posición “ON” y el interruptor
de paro del motor a“”.
4. Cambie la transmisión a la posición de punto
muerto. La luz indicadora de punto muerto de-
bería encenderse. Si la luz indicadora no se
enciende, haga revisar el circuito eléctrico en
un concesionario Yamaha.
NOTAEl motor se puede arrancar en las siguientes con-
diciones:
La transmisión esté en punto muerto.
La palanca del freno trasero está aplicada con la
transmisión en cualquier engranaje. No obstan-
te, se recomienda cambiar a punto muerto antes
de arrancar el motor.5. Utilice el estárter (estrangulador) con respec-
to a la ilustración:
Posición (1):
Arranque del motor en frío a una temperatura
ambiente por debajo de 5 °C (40 °F).
Posición (2):
Arranque del motor en frío a una temperatura
ambiente entre 0 °C (30 °F) y 30 °C (90 °F).
U1P065S0.book Page 1 Monday, August 31, 2009 10:19 AM

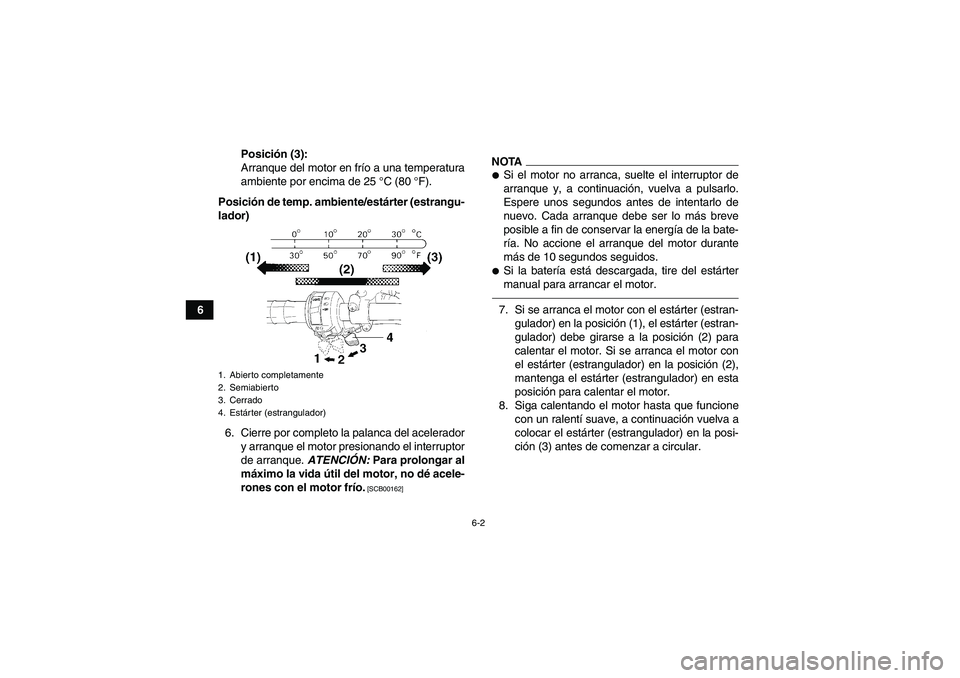

6-2
6Posición (3):
Arranque del motor en frío a una temperatura
ambiente por encima de 25 °C (80 °F).
Posición de temp. ambiente/estárter (estrangu-
lador)
6. Cierre por completo la palanca del acelerador
y arranque el motor presionando el interruptor
de arranque. ATENCIÓN: Para prolongar al
máximo la vida útil del motor, no dé acele-
rones con el motor frío.
[SCB00162]
NOTA
Si el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo.
Espere unos segundos antes de intentarlo de
nuevo. Cada arranque debe ser lo más breve
posible a fin de conservar la energía de la bate-
ría. No accione el arranque del motor durante
más de 10 segundos seguidos.
Si la batería está descargada, tire del estárter
manual para arrancar el motor.7. Si se arranca el motor con el estárter (estran-
gulador) en la posición (1), el estárter (estran-
gulador) debe girarse a la posición (2) para
calentar el motor. Si se arranca el motor con
el estárter (estrangulador) en la posición (2),
mantenga el estárter (estrangulador) en esta
posición para calentar el motor.
8. Siga calentando el motor hasta que funcione
con un ralentí suave, a continuación vuelva a
colocar el estárter (estrangulador) en la posi-
ción (3) antes de comenzar a circular.
1. Abierto completamente
2. Semiabierto
3. Cerrado
4. Estárter (estrangulador)U1P065S0.book Page 2 Monday, August 31, 2009 10:19 AM
