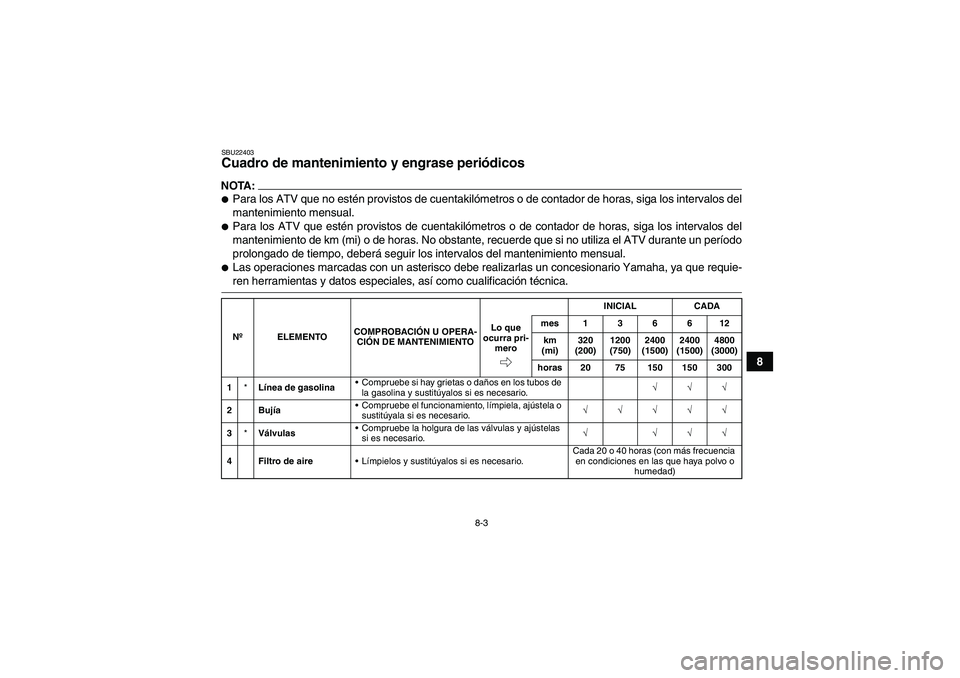

SBU22403Cuadro de mantenimiento y engrase periódicos NOTA:
Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.
Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-ren herramientas y datos especiales, así como cualificación técnica.NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300
1*Línea de gasolinaCompruebe si hay grietas o daños en los tubos de
la gasolina y sustitúyalos si es necesario.√√√
2BujíaCompruebe el funcionamiento, límpiela, ajústela o
sustitúyala si es necesario.√√√√√
3*VálvulasCompruebe la holgura de las válvulas y ajústelas
si es necesario.√ √√√
4 Filtro de aireLímpielos y sustitúyalos si es necesario.Cada 20 o 40 horas (con más frecuencia
en condiciones en las que haya polvo o
humedad)
U4S260S0.book Page 3 Tuesday, October 3, 2006 1:57 PM

8-4
8

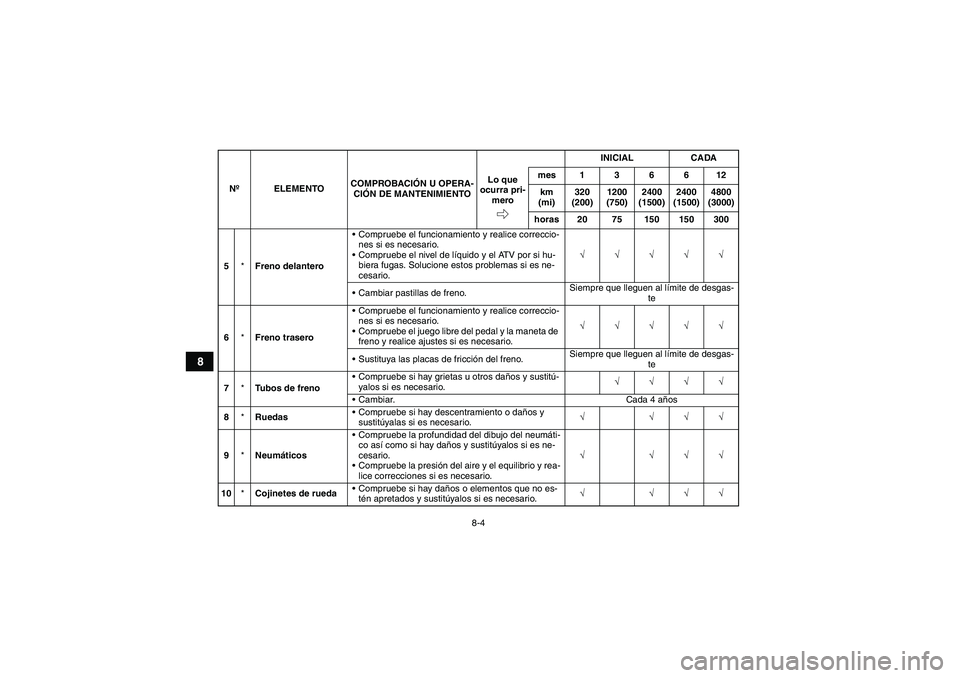

5*Freno delanteroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el nivel de líquido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario.√√√√√
Cambiar pastillas de freno.Siempre que lleguen al límite de desgas-
te
6*Freno traseroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del pedal y la maneta de
freno y realice ajustes si es necesario.√√√√√
Sustituya las placas de fricción del freno.Siempre que lleguen al límite de desgas-
te
7*Tubos de frenoCompruebe si hay grietas u otros daños y sustitú-
yalos si es necesario.√√√√
Cambiar. Cada 4 años
8*RuedasCompruebe si hay descentramiento o daños y
sustitúyalas si es necesario.√ √√√
9*NeumáticosCompruebe la profundidad del dibujo del neumáti-
co así como si hay daños y sustitúyalos si es ne-
cesario.
Compruebe la presión del aire y el equilibrio y rea-
lice correcciones si es necesario.√ √√√
10*Cojinetes de ruedaCompruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario.√ √√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U4S260S0.book Page 4 Tuesday, October 3, 2006 1:57 PM

8-5
8

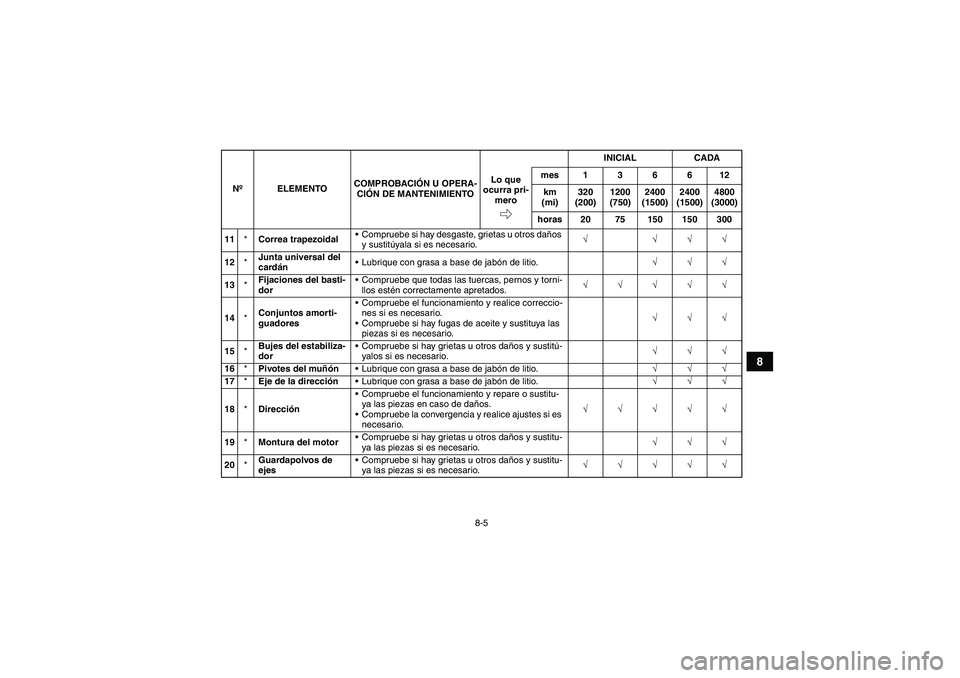

11*Correa trapezoidalCompruebe si hay desgaste, grietas u otros daños
y sustitúyala si es necesario.√ √√√
12*Junta universal del
cardánLubrique con grasa a base de jabón de litio.√√√
13*Fijaciones del basti-
dorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.√√√√√
14*Conjuntos amorti-
guadoresCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario.√√√
15*Bujes del estabiliza-
dorCompruebe si hay grietas u otros daños y sustitú-
yalos si es necesario.√√√
16*Pivotes del muñónLubrique con grasa a base de jabón de litio.√√√
17*Eje de la direcciónLubrique con grasa a base de jabón de litio.√√√
18*DirecciónCompruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es
necesario.√√√√√
19*Montura del motorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
20*Guardapolvos de
ejesCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U4S260S0.book Page 5 Tuesday, October 3, 2006 1:57 PM

8-6
8

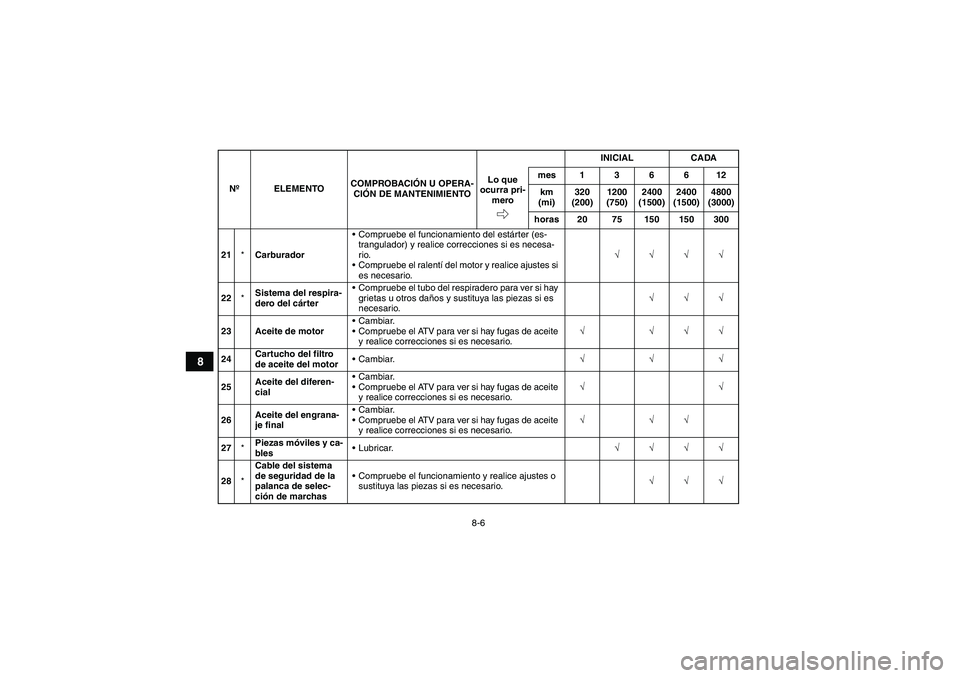

21*Carburador• Compruebe el funcionamiento del estárter (es-
trangulador) y realice correcciones si es necesa-
rio.
 Compruebe el ralentí del motor y realice ajustes si
es necesario.√√√√
22*Sistema del respira-
dero del cárter Compruebe el tubo del respiradero para ver si hay
grietas u otros daños y sustituya las piezas si es
necesario.√√√
23 Aceite de motor Cambiar.
 Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
24Cartucho del filtro
de aceite del motor Cambiar.√√√
25Aceite del diferen-
cial Cambiar.
 Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
26Aceite del engrana-
je final Cambiar.
 Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√√
27*Piezas móviles y ca-
bles Lubricar.√√√√
28*Cable del sistema
de seguridad de la
palanca de selec-
ción de marchas Compruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario.√√√ Nº ELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U4S260S0.book Page 6 Friday, October 20, 2006 11:42 AM

8-7
8

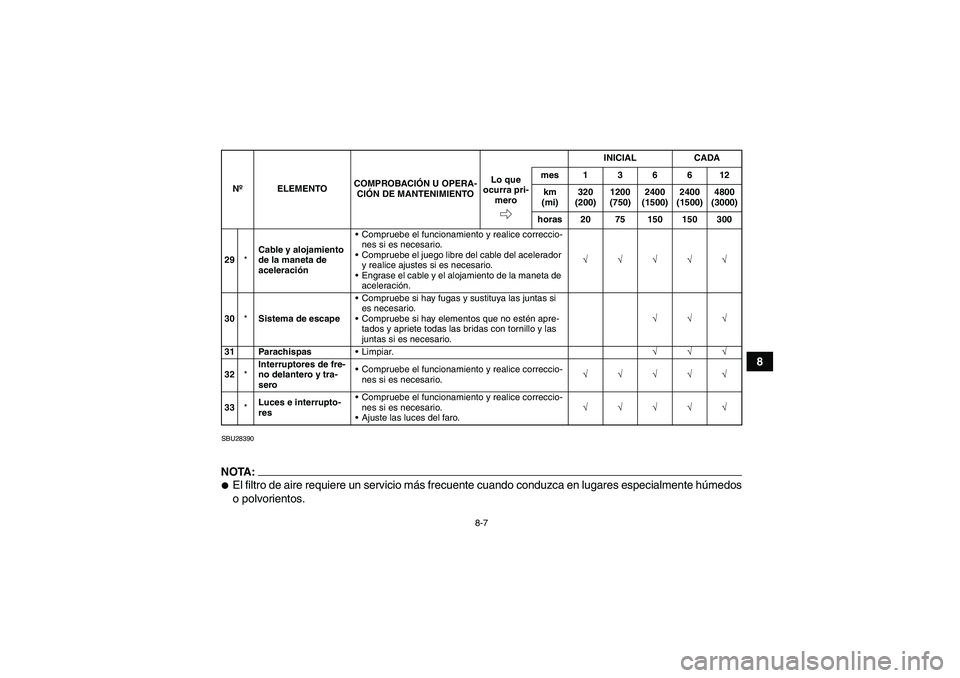

SBU28390NOTA:
El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos
o polvorientos.29*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
30*Sistema de escapeCompruebe si hay fugas y sustituya las juntas si
es necesario.
Compruebe si hay elementos que no estén apre-
tados y apriete todas las bridas con tornillo y las
juntas si es necesario.√√√
31 ParachispasLimpiar.√√√
32*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
33*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U4S260S0.book Page 7 Tuesday, October 3, 2006 1:57 PM

8-8
8

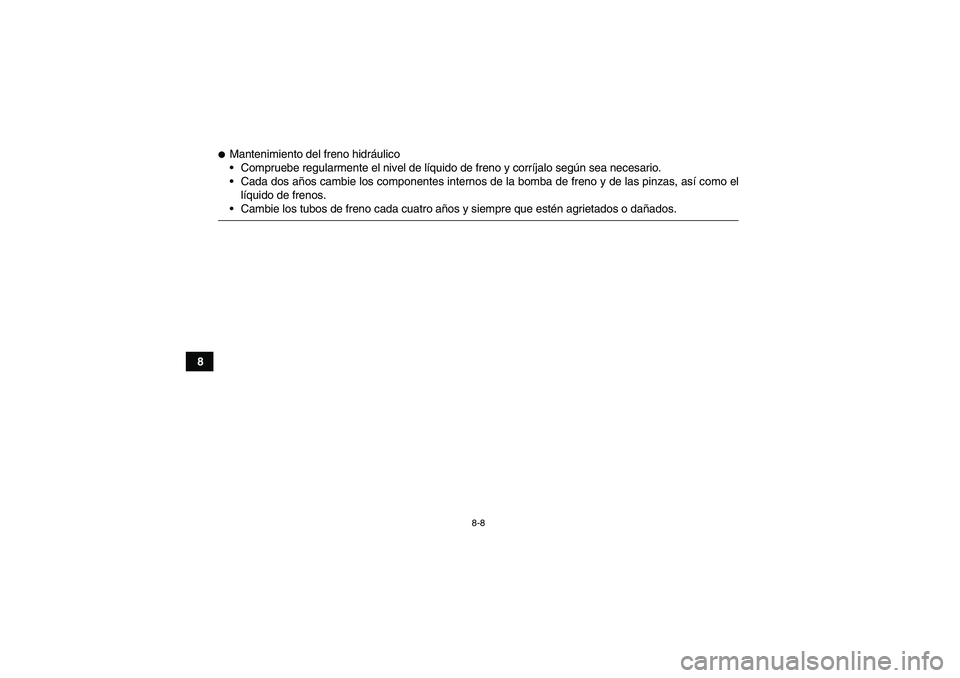

Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U4S260S0.book Page 8 Tuesday, October 3, 2006 1:57 PM

8-9
8

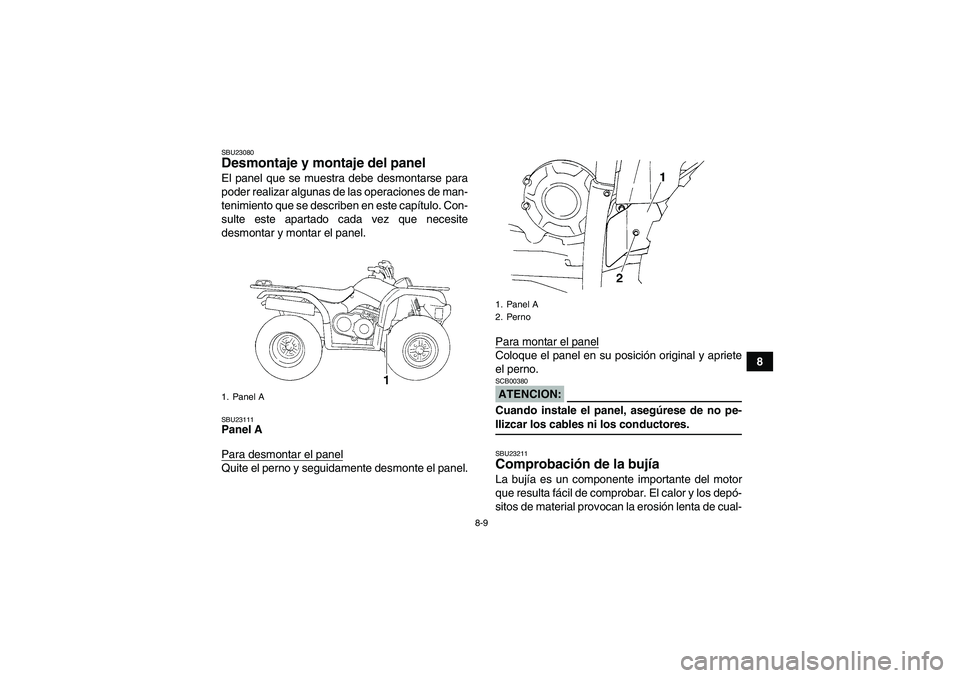

SBU23080Desmontaje y montaje del panel El panel que se muestra debe desmontarse para
poder realizar algunas de las operaciones de man-
tenimiento que se describen en este capítulo. Con-
sulte este apartado cada vez que necesite
desmontar y montar el panel.SBU23111Panel A
Para desmontar el panelQuite el perno y seguidamente desmonte el panel.Para montar el panel
Coloque el panel en su posición original y apriete
el perno.ATENCION:SCB00380Cuando instale el panel, asegúrese de no pe-llizcar los cables ni los conductores.SBU23211Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
1. Panel A
1. Panel A
2. Perno
U4S260S0.book Page 9 Tuesday, October 3, 2006 1:57 PM

8-10
8quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-
mientas del propietario.Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).
NOTA:Si la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
En lugar de ello, es aconsejable que revisen elATV en un concesionario Yamaha.
1. Tapa de bujía
1. Llave de bujías
U4S260S0.book Page 10 Tuesday, October 3, 2006 1:57 PM

8-11
8 2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
Para montar la bujía

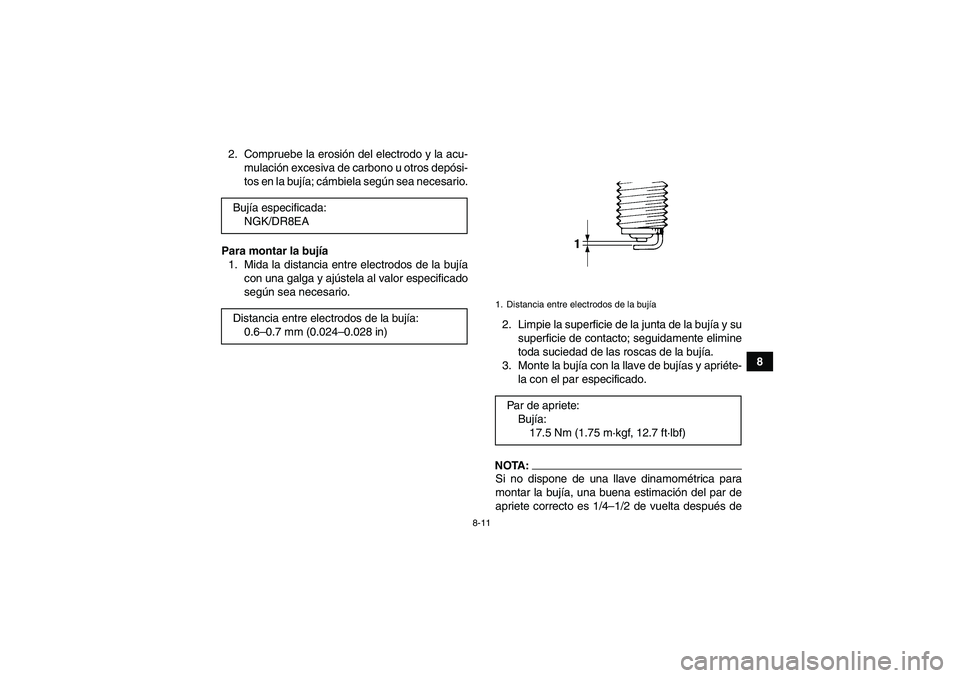

1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.
2. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTA:Si no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 de vuelta después de Bujía especificada:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)1. Distancia entre electrodos de la bujíaPar de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U4S260S0.book Page 11 Tuesday, October 3, 2006 1:57 PM

8-12
8haberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.

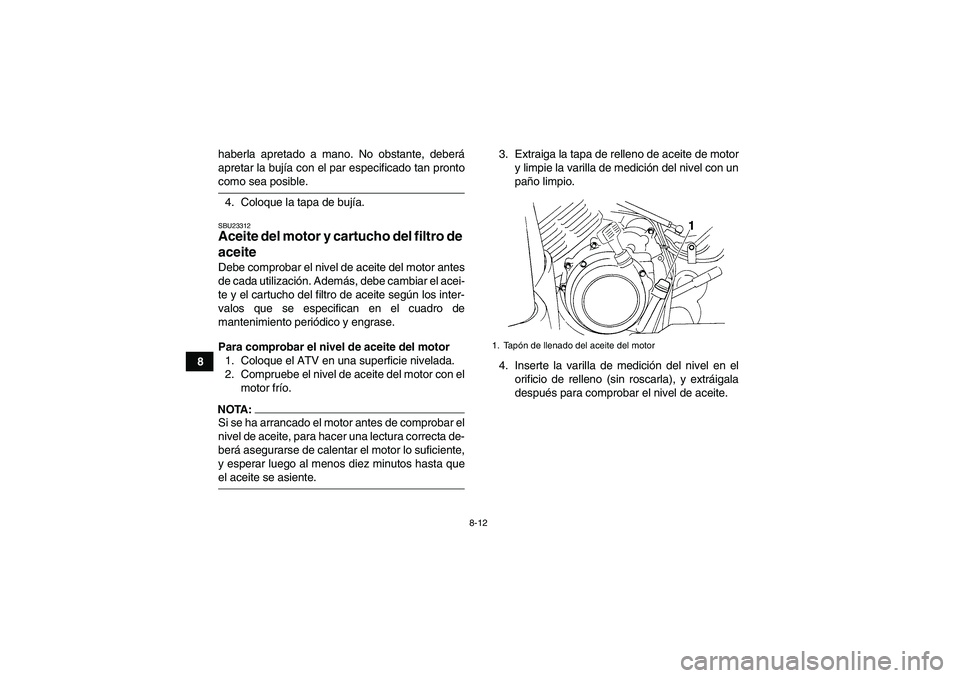

4. Coloque la tapa de bujía.SBU23312Aceite del motor y cartucho del filtro de
aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y el cartucho del filtro de aceite según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Compruebe el nivel de aceite del motor con el
motor frío.NOTA:Si se ha arrancado el motor antes de comprobar el
nivel de aceite, para hacer una lectura correcta de-
berá asegurarse de calentar el motor lo suficiente,
y esperar luego al menos diez minutos hasta queel aceite se asiente.3. Extraiga la tapa de relleno de aceite de motor
y limpie la varilla de medición del nivel con un
paño limpio.
4. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
1. Tapón de llenado del aceite del motor
