YAMAHA GRIZZLY 350 2007 Manuale de Empleo (in Spanish)

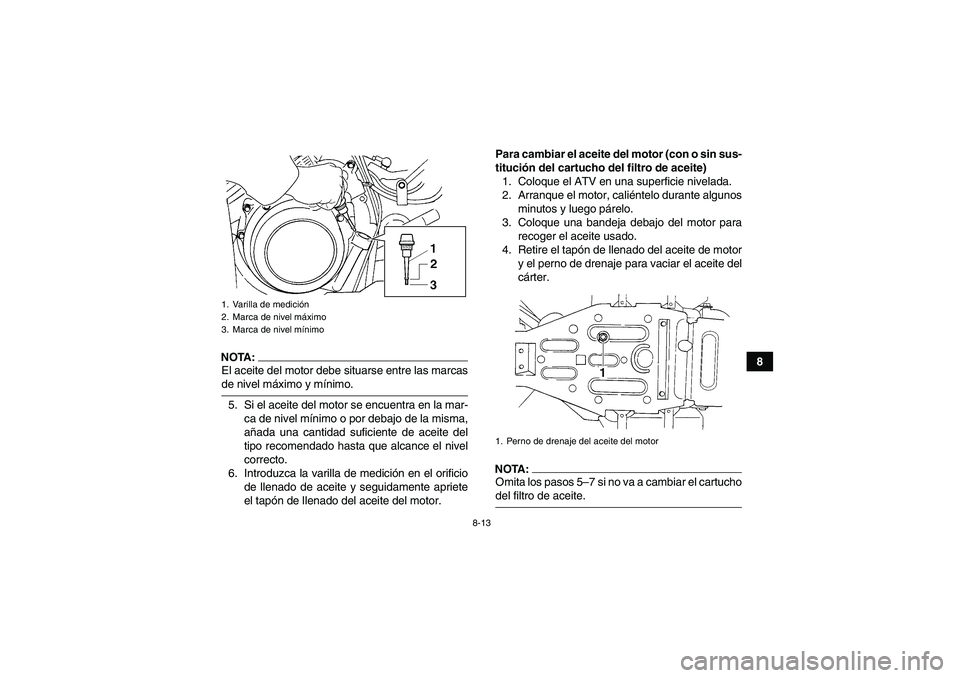

8-13
8
NOTA:El aceite del motor debe situarse entre las marcasde nivel máximo y mínimo.
5. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto.
6. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.Para cambiar el aceite del motor (con o sin sus-
titución del cartucho del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Coloque una bandeja debajo del motor para
recoger el aceite usado.
4. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.
NOTA:Omita los pasos 5–7 si no va a cambiar el cartuchodel filtro de aceite.
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
U4S260S0.book Page 13 Tuesday, October 3, 2006 1:57 PM

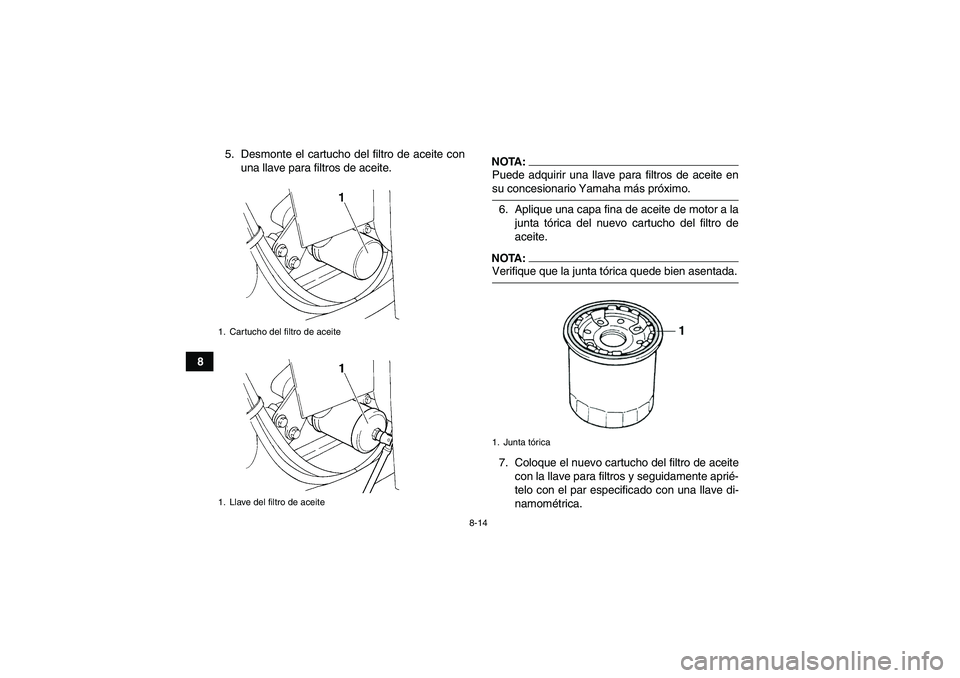

8-14
85. Desmonte el cartucho del filtro de aceite con
una llave para filtros de aceite.
NOTA:Puede adquirir una llave para filtros de aceite ensu concesionario Yamaha más próximo.
6. Aplique una capa fina de aceite de motor a la
junta tórica del nuevo cartucho del filtro de
aceite.NOTA:Verifique que la junta tórica quede bien asentada.
7. Coloque el nuevo cartucho del filtro de aceite
con la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.
1. Cartucho del filtro de aceite
1. Llave del filtro de aceite
1. Junta tórica
U4S260S0.book Page 14 Tuesday, October 3, 2006 1:57 PM

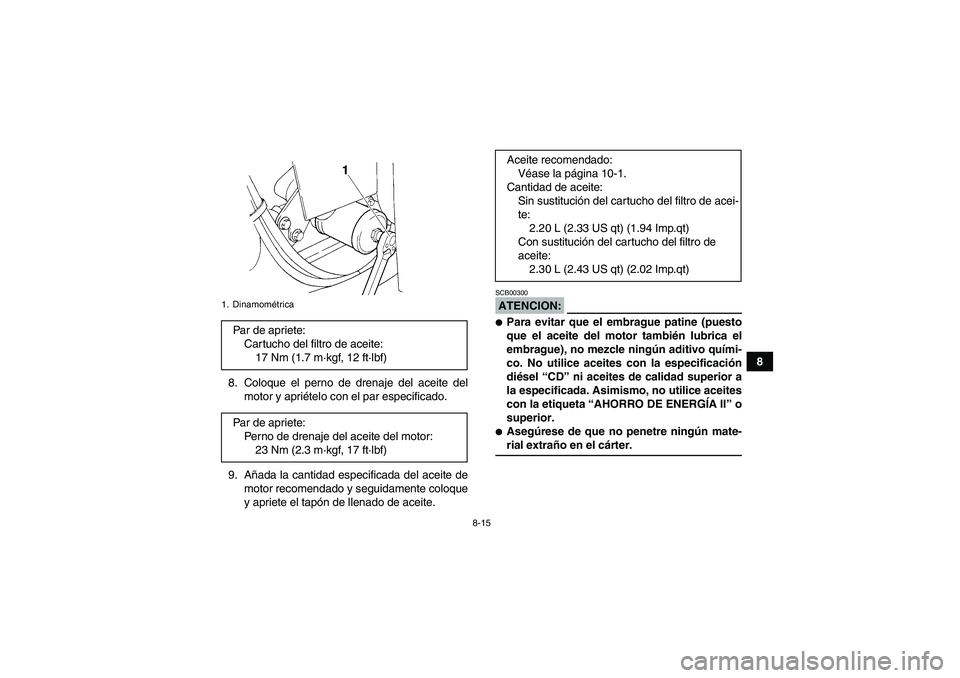

8-15
8
8. Coloque el perno de drenaje del aceite del
motor y apriételo con el par especificado.
9. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
ATENCION:SCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o
superior.
Asegúrese de que no penetre ningún mate-rial extraño en el cárter.
1. DinamométricaPar de apriete:
Car tucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del motor:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de acei-
te:
2.20 L (2.33 US qt) (1.94 Imp.qt)
Con sustitución del cartucho del filtro de
aceite:
2.30 L (2.43 US qt) (2.02 Imp.qt)
U4S260S0.book Page 15 Tuesday, October 3, 2006 1:57 PM

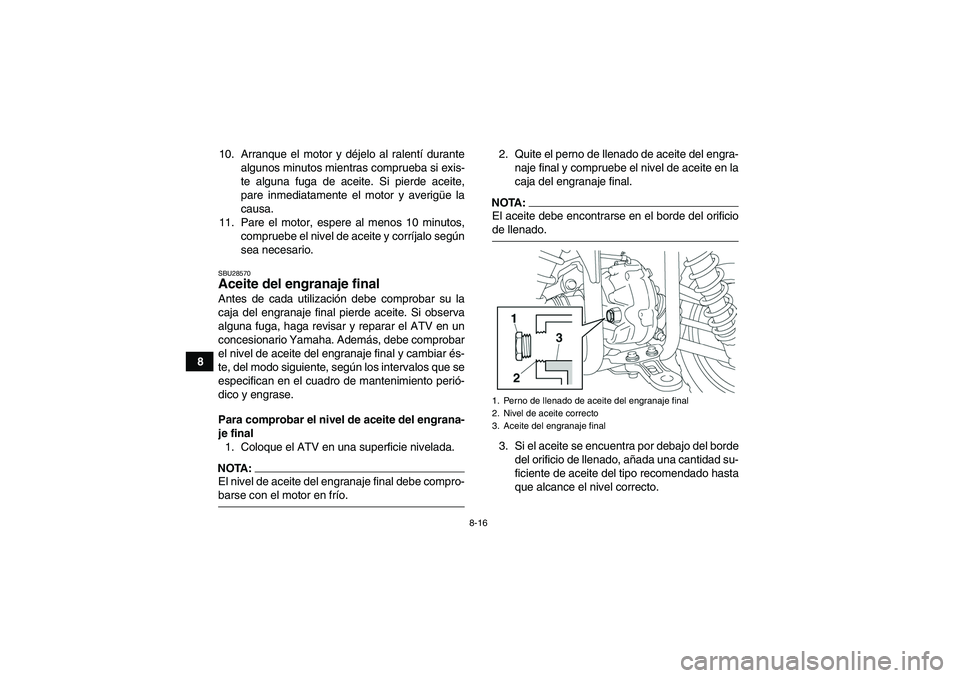

8-16
810. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
11. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.
SBU28570Aceite del engranaje final Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el nivel de aceite del engrana-
je final
1. Coloque el ATV en una superficie nivelada.NOTA:El nivel de aceite del engranaje final debe compro-barse con el motor en frío.2. Quite el perno de llenado de aceite del engra-
naje final y compruebe el nivel de aceite en la
caja del engranaje final.
NOTA:El aceite debe encontrarse en el borde del orificiode llenado.
3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.1. Perno de llenado de aceite del engranaje final
2. Nivel de aceite correcto
3. Aceite del engranaje final
U4S260S0.book Page 16 Tuesday, October 3, 2006 1:57 PM

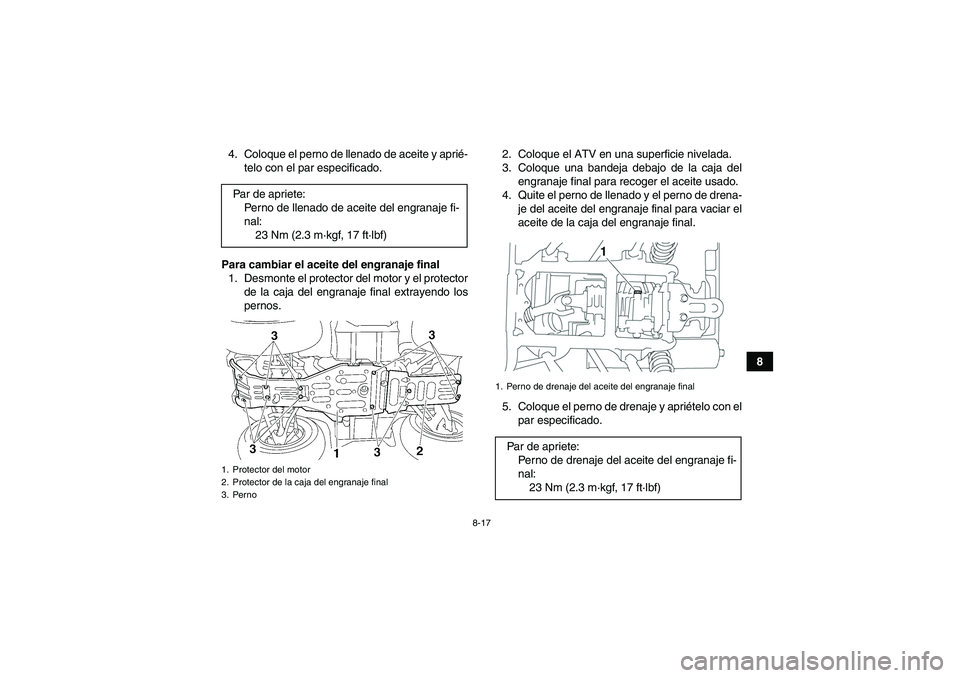

8-17
8 4. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
Para cambiar el aceite del engranaje final
1. Desmonte el protector del motor y el protector
de la caja del engranaje final extrayendo los
pernos.2. Coloque el ATV en una superficie nivelada.
3. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
4. Quite el perno de llenado y el perno de drena-
je del aceite del engranaje final para vaciar el
aceite de la caja del engranaje final.
5. Coloque el perno de drenaje y apriételo con el
par especificado. Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Protector del motor
2. Protector de la caja del engranaje final
3. Perno
1. Perno de drenaje del aceite del engranaje finalPar de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U4S260S0.book Page 17 Tuesday, October 3, 2006 1:57 PM

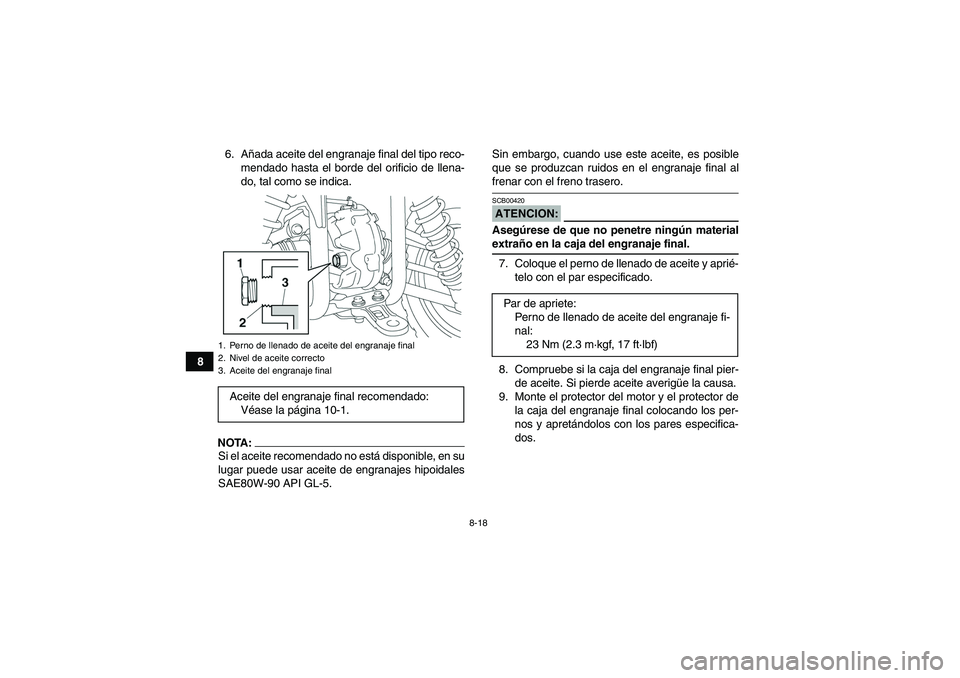

8-18
86. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica.
NOTA:Si el aceite recomendado no está disponible, en su
lugar puede usar aceite de engranajes hipoidales
SAE80W-90 API GL-5.Sin embargo, cuando use este aceite, es posible
que se produzcan ruidos en el engranaje final al
frenar con el freno trasero.ATENCION:SCB00420Asegúrese de que no penetre ningún materialextraño en la caja del engranaje final.
7. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
8. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
9. Monte el protector del motor y el protector de
la caja del engranaje final colocando los per-
nos y apretándolos con los pares especifica-
dos.
1. Perno de llenado de aceite del engranaje final
2. Nivel de aceite correcto
3. Aceite del engranaje finalAceite del engranaje final recomendado:
Véase la página 10-1.
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U4S260S0.book Page 18 Tuesday, October 3, 2006 1:57 PM

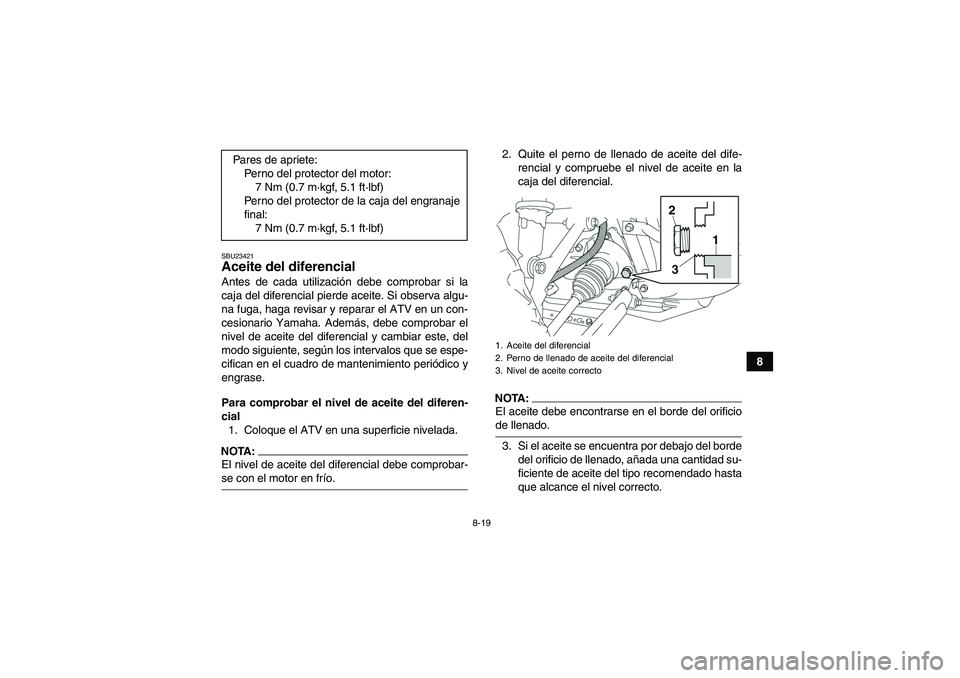

8-19
8
SBU23421Aceite del diferencial Antes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe comprobar el
nivel de aceite del diferencial y cambiar este, del
modo siguiente, según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase.
Para comprobar el nivel de aceite del diferen-
cial
1. Coloque el ATV en una superficie nivelada.NOTA:El nivel de aceite del diferencial debe comprobar-se con el motor en frío.2. Quite el perno de llenado de aceite del dife-
rencial y compruebe el nivel de aceite en la
caja del diferencial.
NOTA:El aceite debe encontrarse en el borde del orificiode llenado.
3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto. Pares de apriete:
Perno del protector del motor:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Perno del protector de la caja del engranaje
final:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correcto
U4S260S0.book Page 19 Tuesday, October 3, 2006 1:57 PM

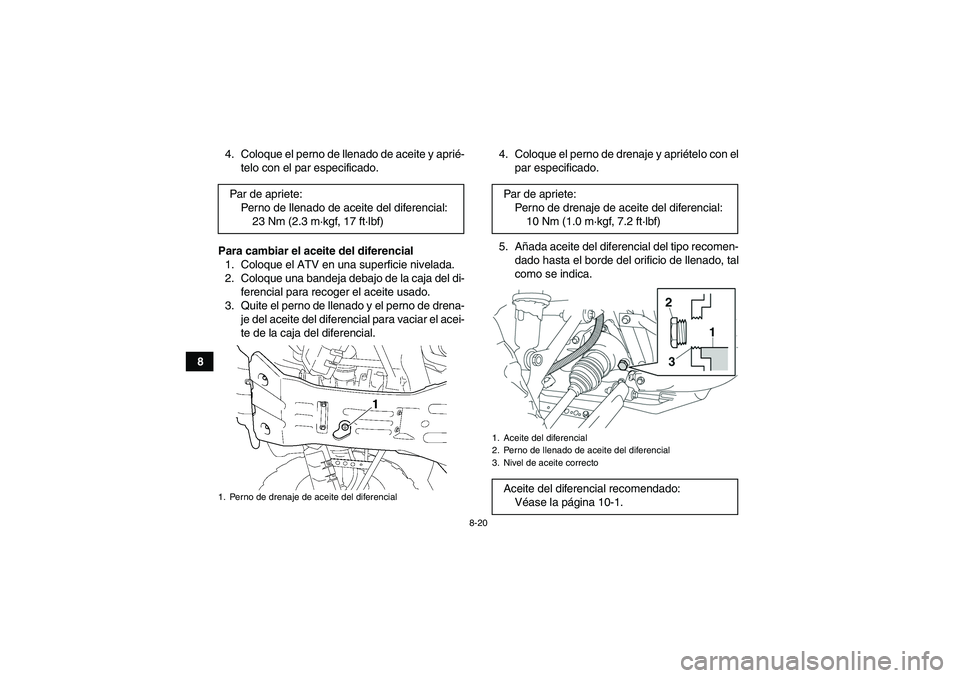

8-20
84. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
Para cambiar el aceite del diferencial
1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di-
ferencial para recoger el aceite usado.
3. Quite el perno de llenado y el perno de drena-
je del aceite del diferencial para vaciar el acei-
te de la caja del diferencial.4. Coloque el perno de drenaje y apriételo con el
par especificado.
5. Añada aceite del diferencial del tipo recomen-
dado hasta el borde del orificio de llenado, tal
como se indica. Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Perno de drenaje de aceite del diferencial
Par de apriete:
Perno de drenaje de aceite del diferencial:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correctoAceite del diferencial recomendado:
Véase la página 10-1.
U4S260S0.book Page 20 Tuesday, October 3, 2006 1:57 PM

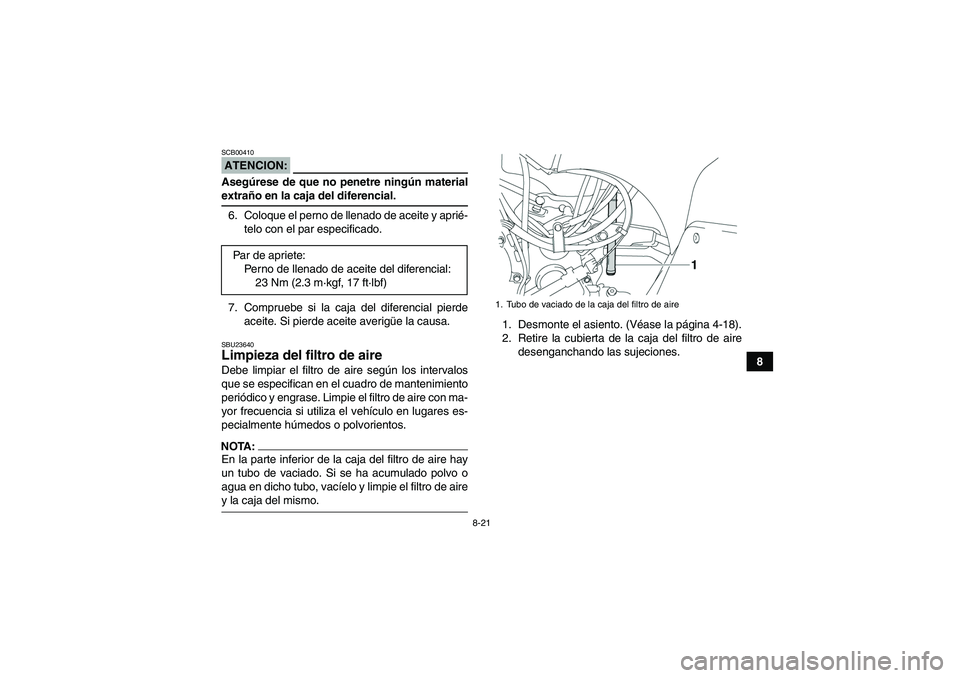

8-21
8
ATENCION:SCB00410Asegúrese de que no penetre ningún materialextraño en la caja del diferencial.
6. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
7. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.SBU23640Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire con ma-
yor frecuencia si utiliza el vehículo en lugares es-
pecialmente húmedos o polvorientos.NOTA:En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de airey la caja del mismo.1. Desmonte el asiento. (Véase la página 4-18).
2. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones. Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Tubo de vaciado de la caja del filtro de aire
U4S260S0.book Page 21 Tuesday, October 3, 2006 1:57 PM

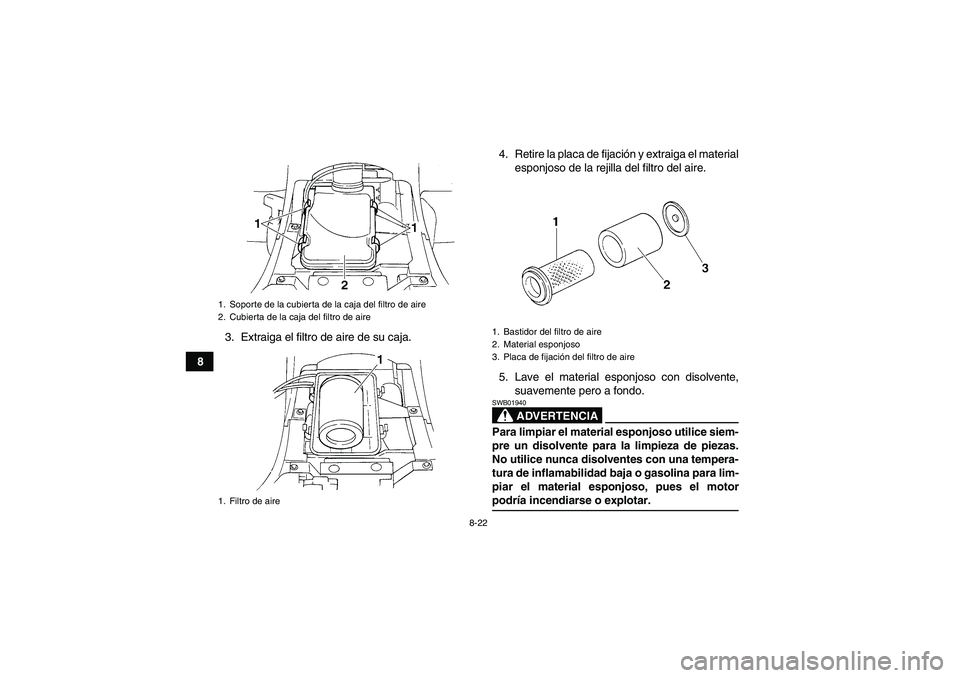

8-22
83. Extraiga el filtro de aire de su caja.4. Retire la placa de fijación y extraiga el material
esponjoso de la rejilla del filtro del aire.
5. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA
SWB01940Para limpiar el material esponjoso utilice siem-
pre un disolvente para la limpieza de piezas.
No utilice nunca disolventes con una tempera-
tura de inflamabilidad baja o gasolina para lim-
piar el material esponjoso, pues el motorpodría incendiarse o explotar.
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
1. Bastidor del filtro de aire
2. Material esponjoso
3. Placa de fijación del filtro de aire
