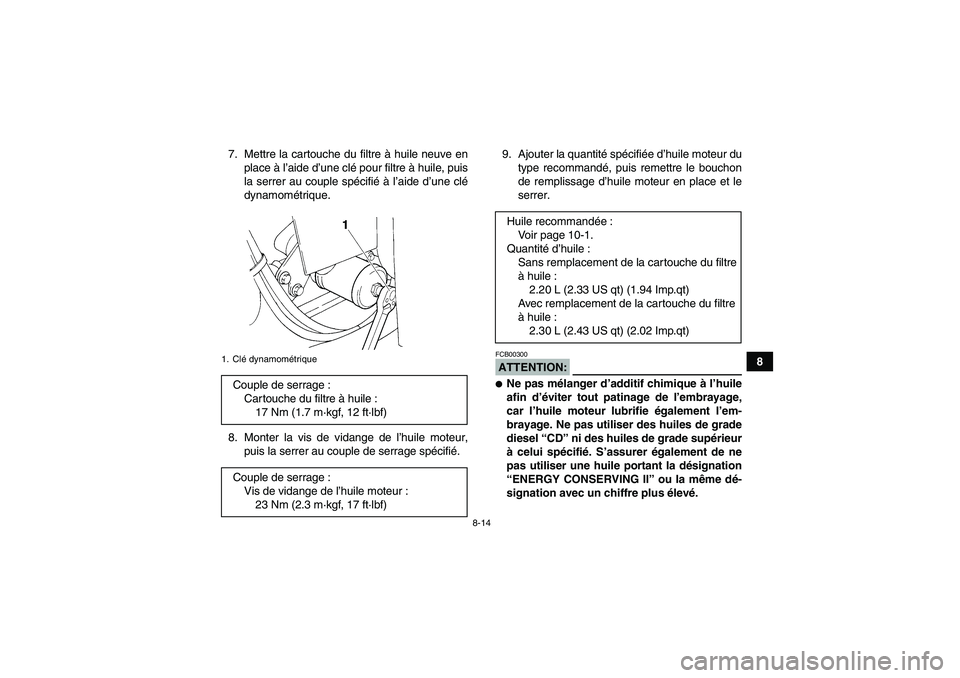

8 7. Mettre la cartouche du filtre à huile neuve en
place à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique.
8. Monter la vis de vidange de l’huile moteur,
puis la serrer au couple de serrage spécifié.9. Ajouter la quantité spécifiée d’huile moteur du
type recommandé, puis remettre le bouchon
de remplissage d’huile moteur en place et le
serrer.
ATTENTION:FCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
1. Clé dynamométriqueCouple de serrage :
Car touche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de la cartouche du filtre
à huile :
2.20 L (2.33 US qt) (1.94 Imp.qt)
Avec remplacement de la cartouche du filtre
à huile :
2.30 L (2.43 US qt) (2.02 Imp.qt)
U4S260F0.book Page 14 Tuesday, October 3, 2006 1:55 PM

8-15
8

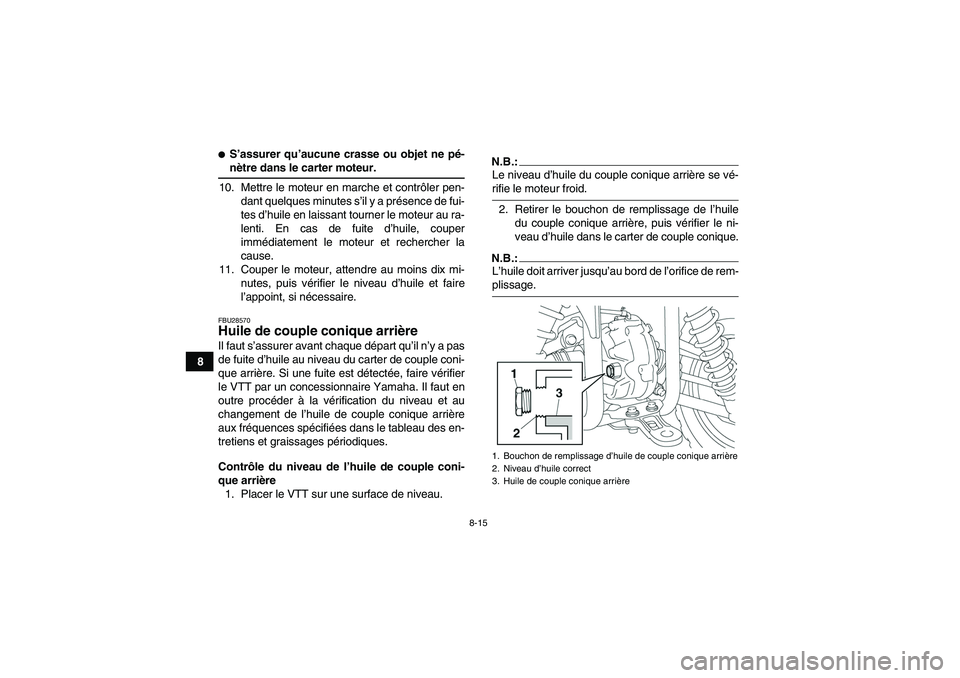

S’assurer qu’aucune crasse ou objet ne pé-nètre dans le carter moteur.
10. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
11. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.FBU28570Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du carter de couple coni-
que arrière. Si une fuite est détectée, faire vérifier
le VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple coni-
que arrière
1. Placer le VTT sur une surface de niveau.
N.B.:Le niveau d’huile du couple conique arrière se vé-rifie le moteur froid.
2. Retirer le bouchon de remplissage de l’huile
du couple conique arrière, puis vérifier le ni-
veau d’huile dans le carter de couple conique.N.B.:L’huile doit arriver jusqu’au bord de l’orifice de rem-plissage.1. Bouchon de remplissage d’huile de couple conique arrière
2. Niveau d’huile correct
3. Huile de couple conique arrière
U4S260F0.book Page 15 Tuesday, October 3, 2006 1:55 PM

8-16
8 3. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.
Changement de l’huile de couple conique ar-
rière

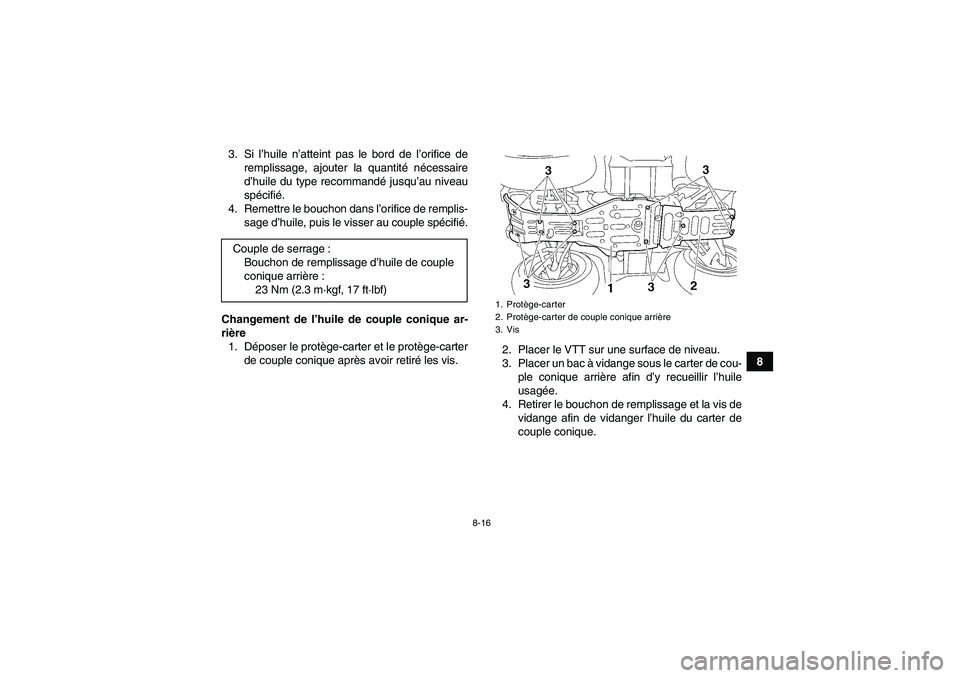

1. Déposer le protège-carter et le protège-carter
de couple conique après avoir retiré les vis.2. Placer le VTT sur une surface de niveau.
3. Placer un bac à vidange sous le carter de cou-
ple conique arrière afin d’y recueillir l’huile
usagée.
4. Retirer le bouchon de remplissage et la vis de
vidange afin de vidanger l’huile du carter de
couple conique. Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Protège-carter
2. Protège-carter de couple conique arrière
3. Vis
U4S260F0.book Page 16 Tuesday, October 3, 2006 1:55 PM

8-17

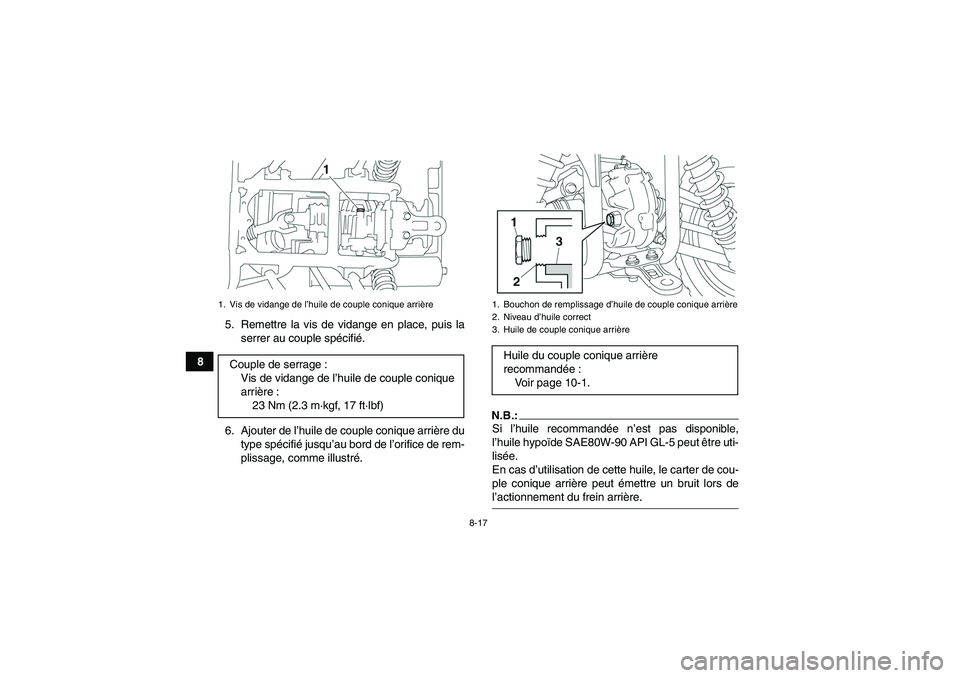

85. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.
6. Ajouter de l’huile de couple conique arrière du
type spécifié jusqu’au bord de l’orifice de rem-
plissage, comme illustré.
N.B.:Si l’huile recommandée n’est pas disponible,
l’huile hypoïde SAE80W-90 API GL-5 peut être uti-
lisée.
En cas d’utilisation de cette huile, le carter de cou-
ple conique arrière peut émettre un bruit lors del’actionnement du frein arrière.
1. Vis de vidange de l’huile de couple conique arrièreCouple de serrage :
Vis de vidange de l’huile de couple conique
arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Bouchon de remplissage d’huile de couple conique arrière
2. Niveau d’huile correct
3. Huile de couple conique arrièreHuile du couple conique arrière
recommandée:
Voir page 10-1.
U4S260F0.book Page 17 Tuesday, October 3, 2006 1:55 PM

8-18
8

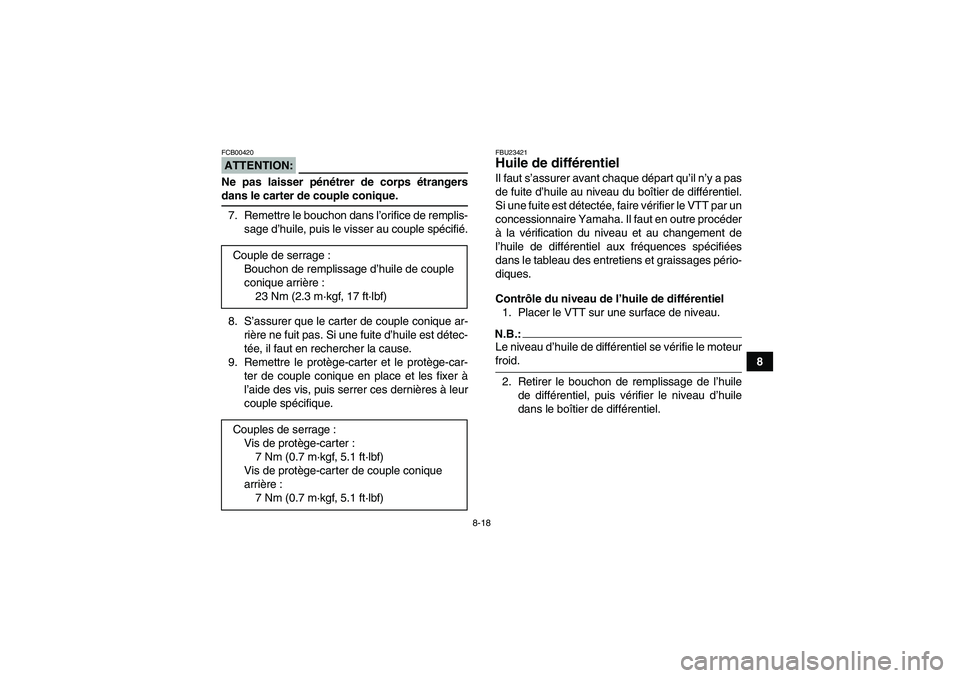

ATTENTION:FCB00420Ne pas laisser pénétrer de corps étrangersdans le carter de couple conique.
7. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.
8. S’assurer que le carter de couple conique ar-
rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
9. Remettre le protège-carter et le protège-car-
ter de couple conique en place et les fixer à
l’aide des vis, puis serrer ces dernières à leur
couple spécifique.
FBU23421Huile de différentiel Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du boîtier de différentiel.
Si une fuite est détectée, faire vérifier le VTT par un
concessionnaire Yamaha. Il faut en outre procéder
à la vérification du niveau et au changement de
l’huile de différentiel aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
Contrôle du niveau de l’huile de différentiel
1. Placer le VTT sur une surface de niveau.N.B.:Le niveau d’huile de différentiel se vérifie le moteurfroid.
2. Retirer le bouchon de remplissage de l’huile
de différentiel, puis vérifier le niveau d’huile
dans le boîtier de différentiel. Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Couples de serrage :
Vis de protège-carter :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de protège-carter de couple conique
arrière :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U4S260F0.book Page 18 Tuesday, October 3, 2006 1:55 PM

8-19
8
N.B.:L’huile doit arriver jusqu’au bord de l’orifice de rem-plissage.

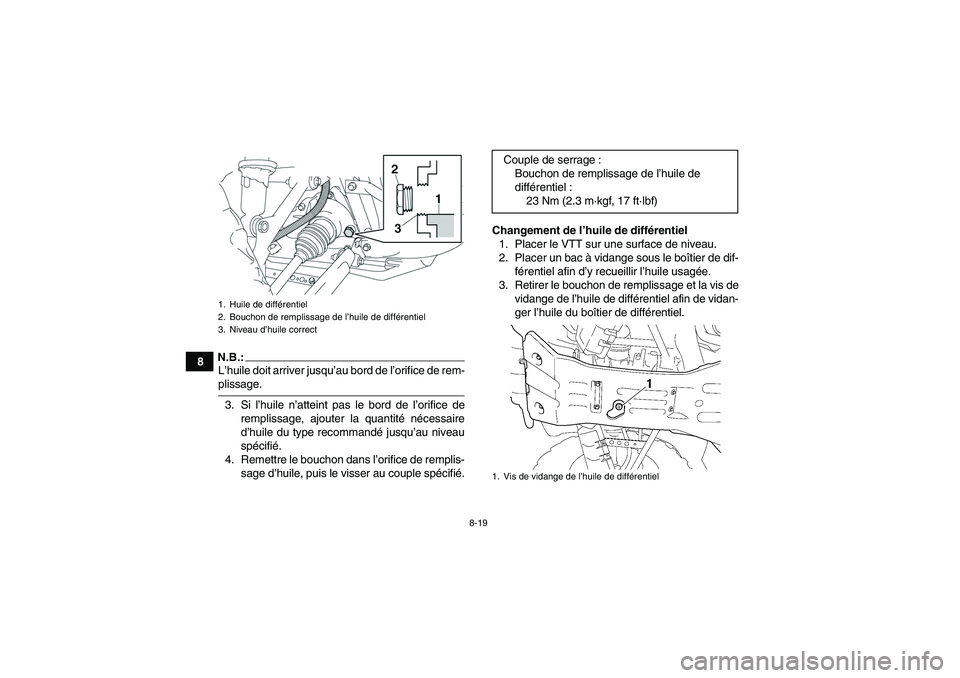

3. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.Changement de l’huile de différentiel
1. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le boîtier de dif-
férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis de
vidange de l’huile de différentiel afin de vidan-
ger l’huile du boîtier de différentiel.1. Huile de différentiel
2. Bouchon de remplissage de l’huile de différentiel
3. Niveau d’huile correct
Couple de serrage :
Bouchon de remplissage de l’huile de
différentiel :
23 Nm (2.3 m·kgf, 17 ft·lbf)1. Vis de vidange de l’huile de différentiel
U4S260F0.book Page 19 Tuesday, October 3, 2006 1:55 PM

8-20

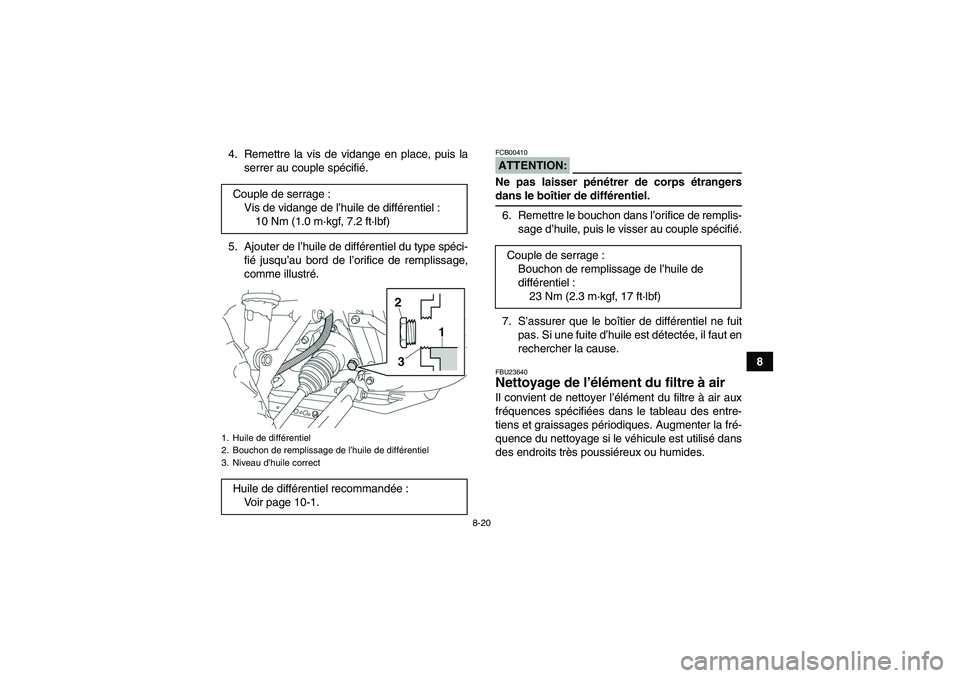

8 4. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.
5. Ajouter de l’huile de différentiel du type spéci-
fié jusqu’au bord de l’orifice de remplissage,
comme illustré.
ATTENTION:FCB00410Ne pas laisser pénétrer de corps étrangersdans le boîtier de différentiel.
6. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.
7. S’assurer que le boîtier de différentiel ne fuit
pas. Si une fuite d’huile est détectée, il faut en
rechercher la cause.FBU23640Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Augmenter la fré-
quence du nettoyage si le véhicule est utilisé dans
des endroits très poussiéreux ou humides. Couple de serrage :
Vis de vidange de l’huile de différentiel :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Huile de différentiel
2. Bouchon de remplissage de l’huile de différentiel
3. Niveau d’huile correctHuile de différentiel recommandée:
Voir page 10-1.
Couple de serrage :
Bouchon de remplissage de l’huile de
différentiel :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U4S260F0.book Page 20 Tuesday, October 3, 2006 1:55 PM

8-21
8

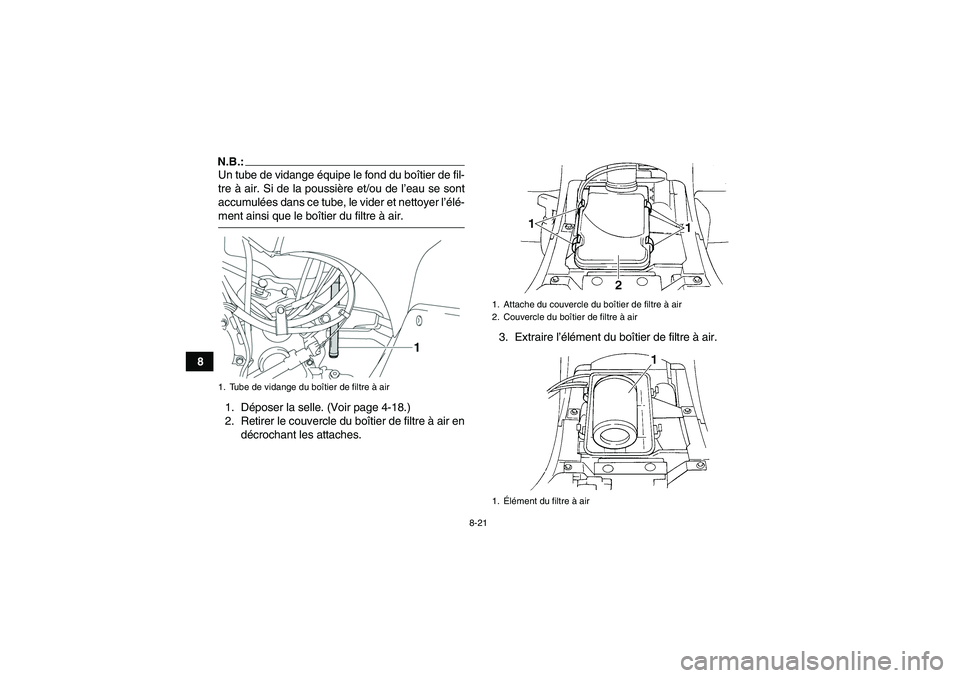

N.B.:Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-ment ainsi que le boîtier du filtre à air.
1. Déposer la selle. (Voir page 4-18.)
2. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.3. Extraire l’élément du boîtier de filtre à air.1. Tube de vidange du boîtier de filtre à air
1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
U4S260F0.book Page 21 Tuesday, October 3, 2006 1:55 PM

8-22
8 4. Détacher la plaquette de fixation, puis retirer
la mousse de son armature.
5. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT
FWB01940Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvant
à point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-ser.6. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.
ATTENTION:FCB00440Comprimer la mousse tout en veillant à ne pasla tordre.
7. Examiner la mousse et la remplacer si elle est
endommagée.
8. Enduire la mousse d’une huile spéciale de
bonne qualité pour élément de filtre à air en
mousse.N.B.:La mousse doit être humide, mais ne peut goutter.
9. Remonter la mousse sur son armature en la
tendant sur cette dernière, puis remettre la
plaquette de fixation en place.
10. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
11. Remettre la selle en place.N.B.:Nettoyer l’élément du filtre à air toutes les 20 à 40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
1. Armature d’élément de filtre à air
2.Élément en mousse
3. Plaquette de fixation de l’élément du filtre à airU4S260F0.book Page 22 Tuesday, October 3, 2006 1:55 PM

8-23
8endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré

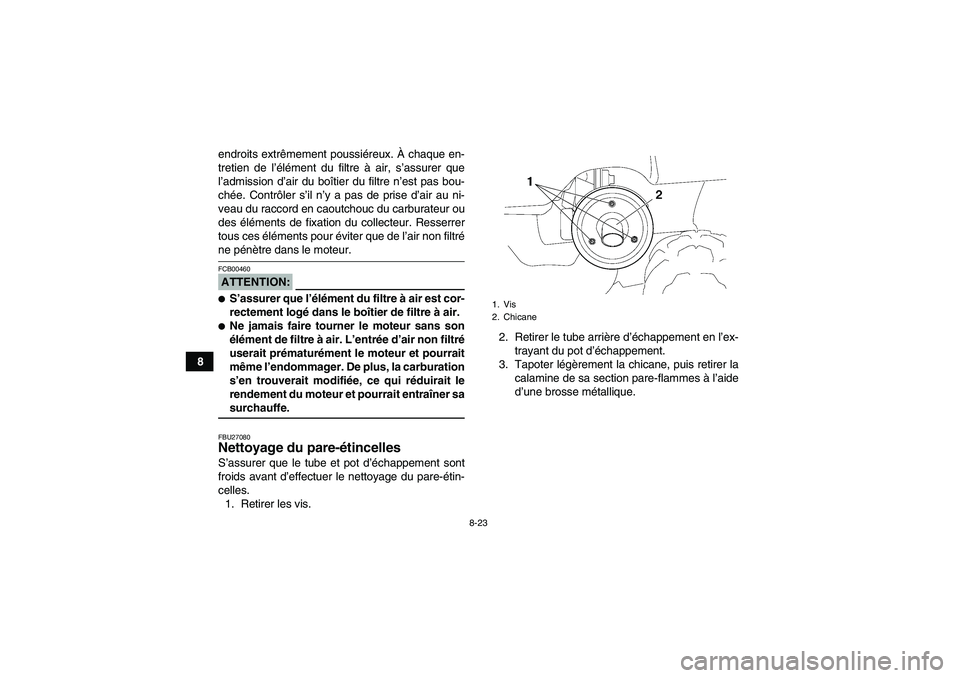

ne pénètre dans le moteur.ATTENTION:FCB00460
S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.
Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le
rendement du moteur et pourrait entraîner sasurchauffe.FBU27080Nettoyage du pare-étincelles S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis.2. Retirer le tube arrière d’échappement en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement la chicane, puis retirer la
calamine de sa section pare-flammes à l’aide
d’une brosse métallique.
1. Vis
2. Chicane
U4S260F0.book Page 23 Tuesday, October 3, 2006 1:55 PM
