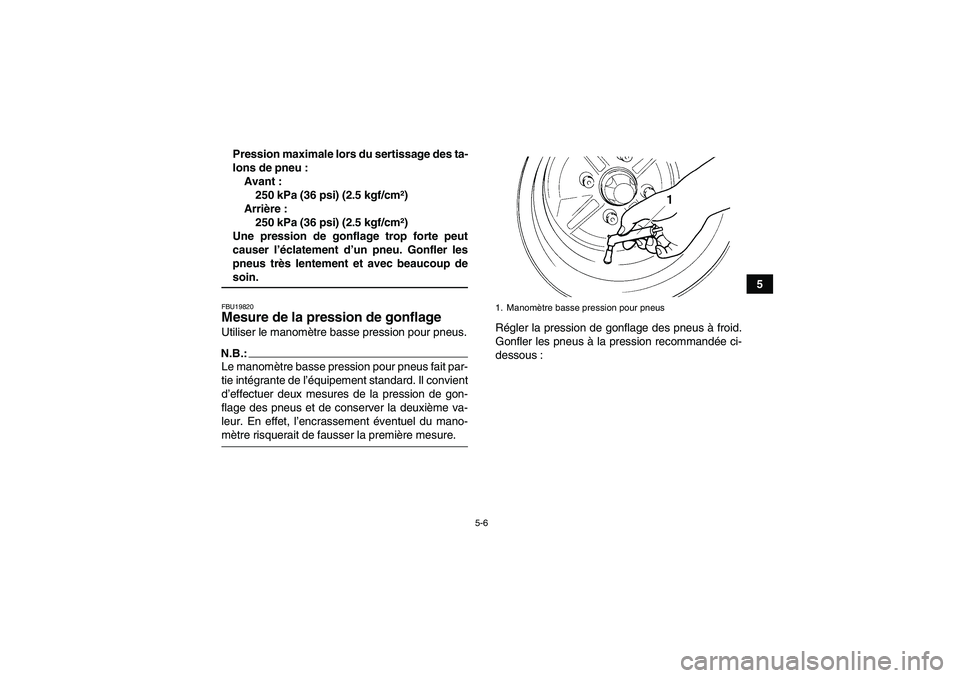

5-6
5 Pression maximale lors du sertissage des ta-
lons de pneu :
Avant :
250 kPa (36 psi) (2.5 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.5 kgf/cm²)
Une pression de gonflage trop forte peut
causer l’éclatement d’un pneu. Gonfler les
pneus très lentement et avec beaucoup de
soin.FBU19820Mesure de la pression de gonflage Utiliser le manomètre basse pression pour pneus.N.B.:Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-mètre risquerait de fausser la première mesure.Régler la pression de gonflage des pneus à froid.
Gonfler les pneus à la pression recommandée ci-
dessous :
1. Manomètre basse pression pour pneus
U4S260F0.book Page 6 Tuesday, October 3, 2006 1:55 PM

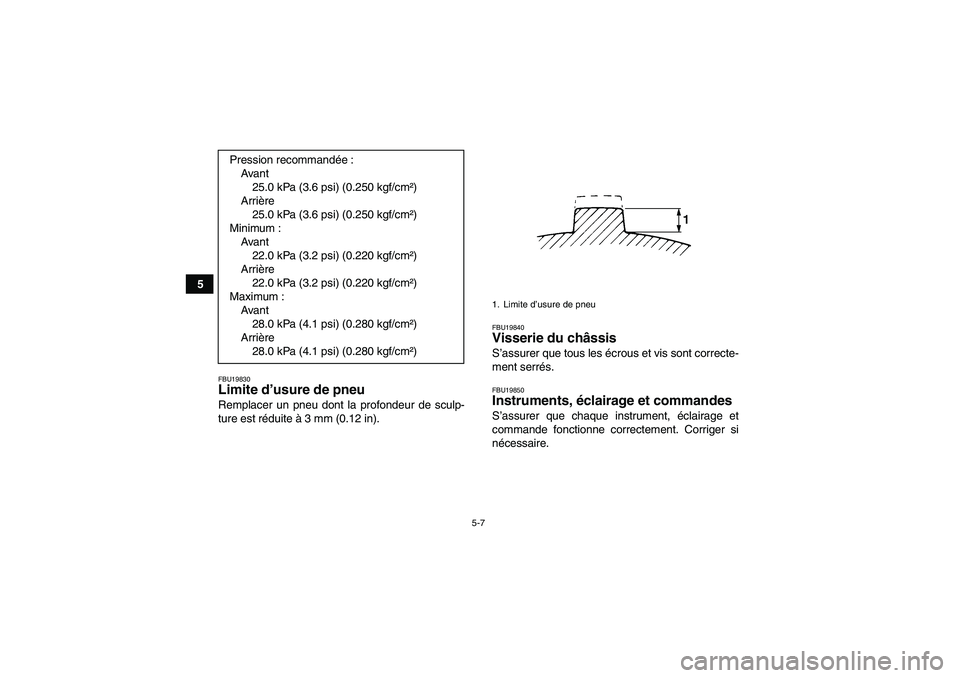

5-7
5
FBU19830Limite d’usure de pneu Remplacer un pneu dont la profondeur de sculp-
ture est réduite à 3 mm (0.12 in).
FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire. Pression recommandée:
Ava nt
25.0 kPa (3.6 psi) (0.250 kgf/cm²)
Arrière
25.0 kPa (3.6 psi) (0.250 kgf/cm²)
Minimum :
Ava nt
22.0 kPa (3.2 psi) (0.220 kgf/cm²)
Arrière
22.0 kPa (3.2 psi) (0.220 kgf/cm²)
Maximum :
Ava nt
28.0 kPa (4.1 psi) (0.280 kgf/cm²)
Arrière
28.0 kPa (4.1 psi) (0.280 kgf/cm²)1. Limite d’usure de pneu
U4S260F0.book Page 7 Tuesday, October 3, 2006 1:55 PM

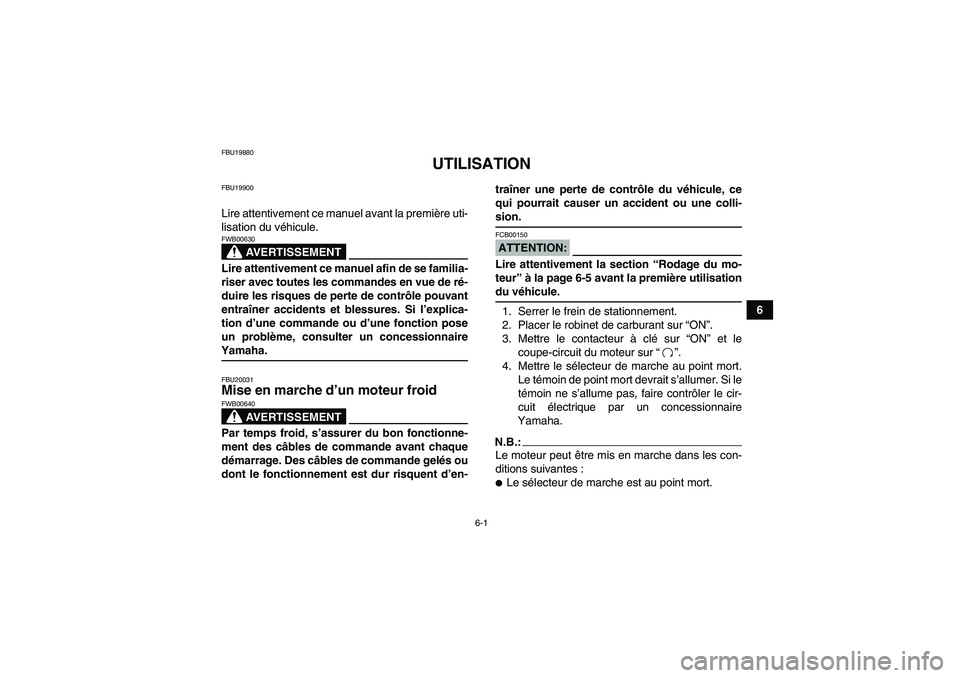

6-1
6
FBU19880
UTILISATION
FBU19900Lire attentivement ce manuel avant la première uti-
lisation du véhicule.
AVERTISSEMENT
FWB00630Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures. Si l’explica-
tion d’une commande ou d’une fonction pose
un problème, consulter un concessionnaireYamaha.FBU20031Mise en marche d’un moteur froid
AVERTISSEMENT
FWB00640Par temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant chaque
démarrage. Des câbles de commande gelés ou
dont le fonctionnement est dur risquent d’en-traîner une perte de contrôle du véhicule, ce
qui pourrait causer un accident ou une colli-
sion.ATTENTION:FCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-5 avant la première utilisationdu véhicule.
1. Serrer le frein de stationnement.
2. Placer le robinet de carburant sur “ON”.
3. Mettre le contacteur à clé sur “ON” et le
coupe-circuit du moteur sur “”.
4. Mettre le sélecteur de marche au point mort.
Le témoin de point mort devrait s’allumer. Si le
témoin ne s’allume pas, faire contrôler le cir-
cuit électrique par un concessionnaire
Yamaha.N.B.:Le moteur peut être mis en marche dans les con-
ditions suivantes :
Le sélecteur de marche est au point mort.
U4S260F0.book Page 1 Tuesday, October 3, 2006 1:55 PM

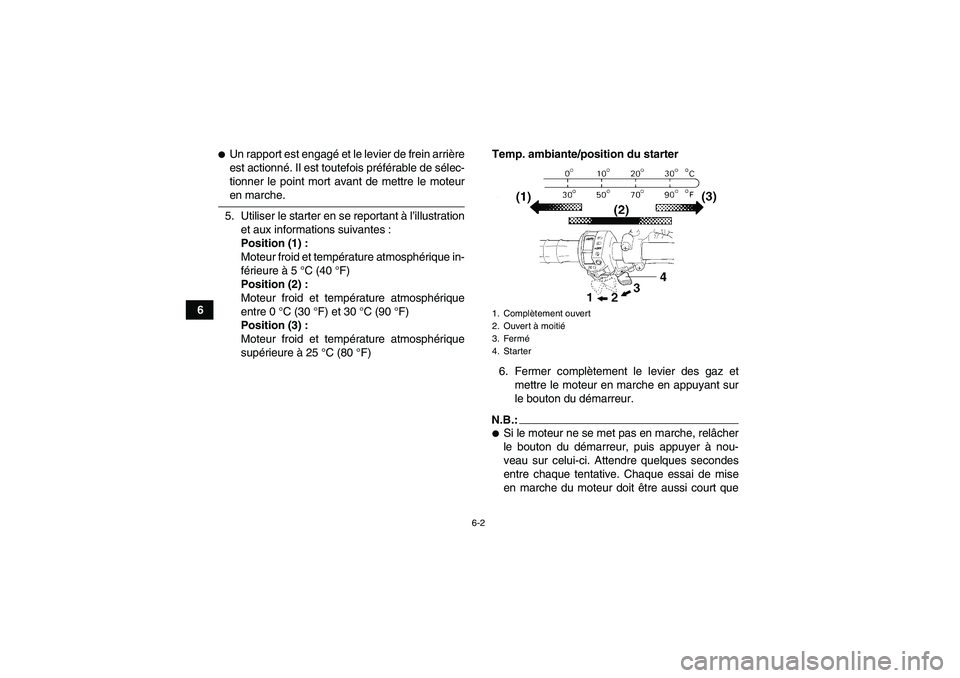

6-2
6

Un rapport est engagé et le levier de frein arrière
est actionné. Il est toutefois préférable de sélec-
tionner le point mort avant de mettre le moteuren marche.
5. Utiliser le starter en se reportant à l’illustration
et aux informations suivantes :
Position (1) :
Moteur froid et température atmosphérique in-
férieure à 5 °C (40 °F)
Position (2) :
Moteur froid et température atmosphérique
entre 0 °C (30 °F) et 30 °C (90 °F)
Position (3) :
Moteur froid et température atmosphérique
supérieure à 25 °C (80 °F)Temp. ambiante/position du starter
6. Fermer complètement le levier des gaz et
mettre le moteur en marche en appuyant sur
le bouton du démarreur.
N.B.:
Si le moteur ne se met pas en marche, relâcher
le bouton du démarreur, puis appuyer à nou-
veau sur celui-ci. Attendre quelques secondes
entre chaque tentative. Chaque essai de mise
en marche du moteur doit être aussi court que1. Complètement ouvert
2. Ouvert à moitié
3. Fermé
4. Starter
U4S260F0.book Page 2 Tuesday, October 3, 2006 1:55 PM

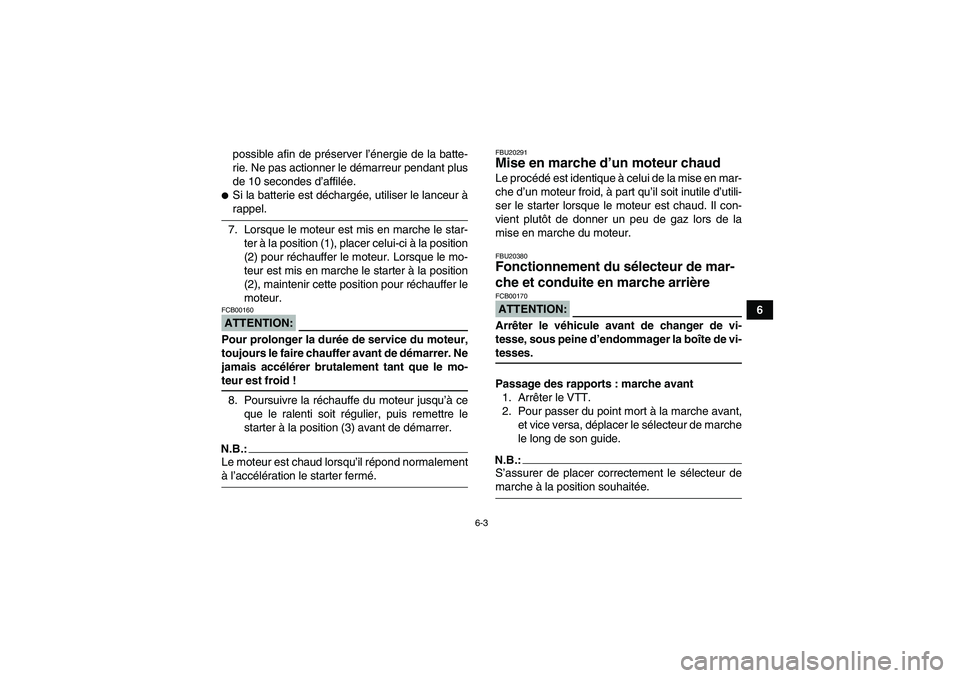

6-3
6 possible afin de préserver l’énergie de la batte-
rie. Ne pas actionner le démarreur pendant plus
de 10 secondes d’affilée.

Si la batterie est déchargée, utiliser le lanceur àrappel.
7. Lorsque le moteur est mis en marche le star-
ter à la position (1), placer celui-ci à la position
(2) pour réchauffer le moteur. Lorsque le mo-
teur est mis en marche le starter à la position
(2), maintenir cette position pour réchauffer le
moteur.ATTENTION:FCB00160Pour prolonger la durée de service du moteur,
toujours le faire chauffer avant de démarrer. Ne
jamais accélérer brutalement tant que le mo-teur est froid !
8. Poursuivre la réchauffe du moteur jusqu’à ce
que le ralenti soit régulier, puis remettre le
starter à la position (3) avant de démarrer.N.B.:Le moteur est chaud lorsqu’il répond normalementà l’accélération le starter fermé.
FBU20291Mise en marche d’un moteur chaud Le procédé est identique à celui de la mise en mar-
che d’un moteur froid, à part qu’il soit inutile d’utili-
ser le starter lorsque le moteur est chaud. Il con-
vient plutôt de donner un peu de gaz lors de la
mise en marche du moteur.FBU20380Fonctionnement du sélecteur de mar-
che et conduite en marche arrière ATTENTION:FCB00170Arrêter le véhicule avant de changer de vi-
tesse, sous peine d’endommager la boîte de vi-tesses.
Passage des rapports : marche avant
1. Arrêter le VTT.
2. Pour passer du point mort à la marche avant,
et vice versa, déplacer le sélecteur de marche
le long de son guide.N.B.:S’assurer de placer correctement le sélecteur demarche à la position souhaitée.
U4S260F0.book Page 3 Tuesday, October 3, 2006 1:55 PM

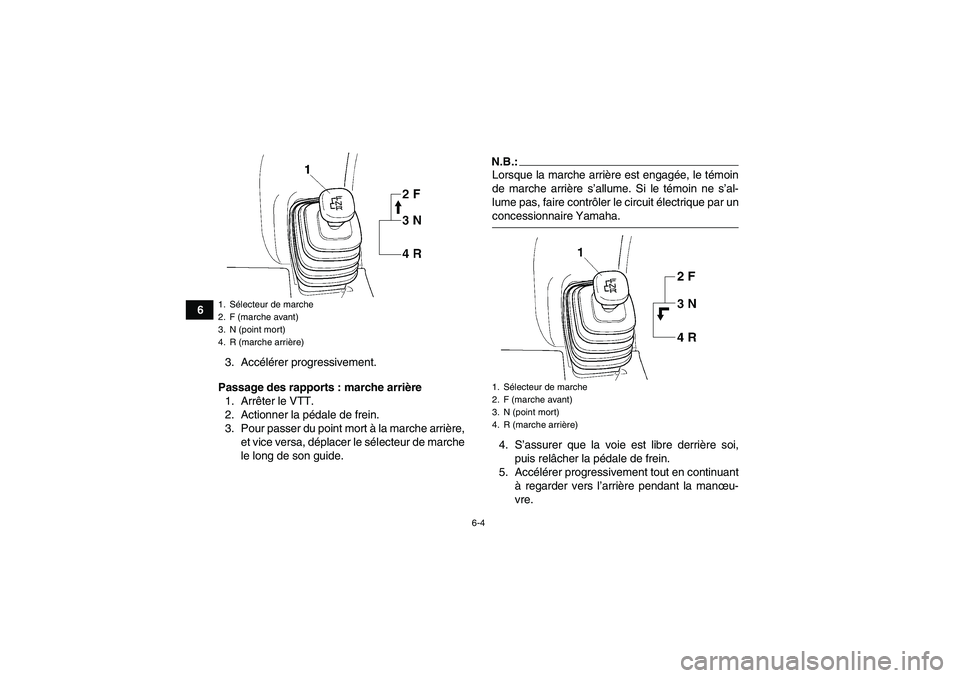

6-4
6
3. Accélérer progressivement.
Passage des rapports : marche arrière
1. Arrêter le VTT.
2. Actionner la pédale de frein.
3. Pour passer du point mort à la marche arrière,
et vice versa, déplacer le sélecteur de marche
le long de son guide.
N.B.:Lorsque la marche arrière est engagée, le témoin
de marche arrière s’allume. Si le témoin ne s’al-
lume pas, faire contrôler le circuit électrique par unconcessionnaire Yamaha.
4. S’assurer que la voie est libre derrière soi,
puis relâcher la pédale de frein.
5. Accélérer progressivement tout en continuant
à regarder vers l’arrière pendant la manœu-
vre.
1. Sélecteur de marche
2. F (marche avant)
3. N (point mort)
4. R (marche arrière)
1. Sélecteur de marche
2. F (marche avant)
3. N (point mort)
4. R (marche arrière)
U4S260F0.book Page 4 Tuesday, October 3, 2006 1:55 PM

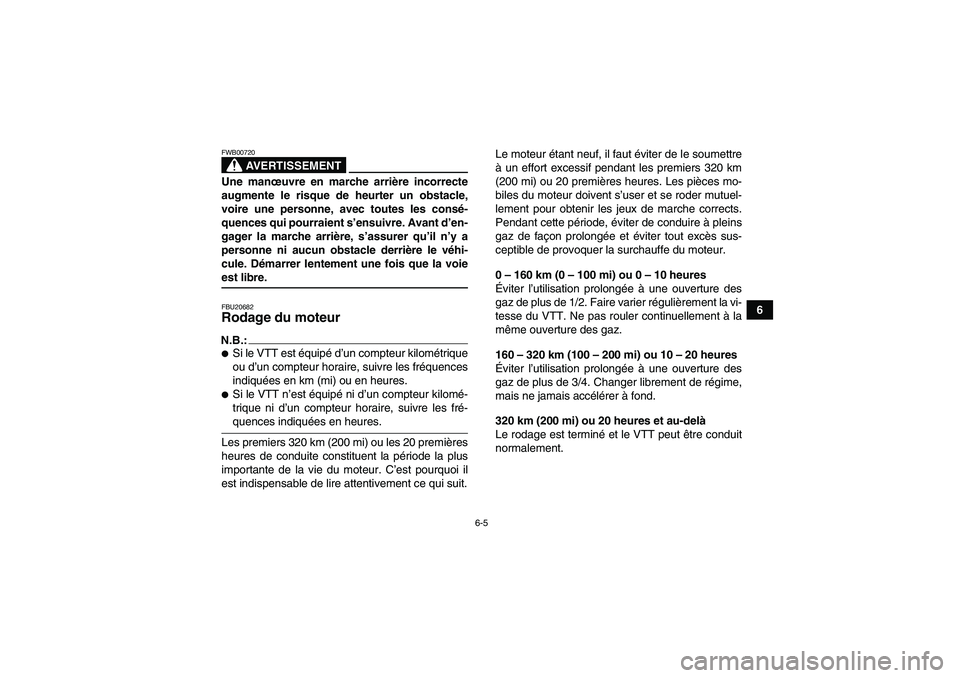

6-5
6
AVERTISSEMENT
FWB00720Une manœuvre en marche arrière incorrecte
augmente le risque de heurter un obstacle,
voire une personne, avec toutes les consé-
quences qui pourraient s’ensuivre. Avant d’en-
gager la marche arrière, s’assurer qu’il n’y a
personne ni aucun obstacle derrière le véhi-
cule. Démarrer lentement une fois que la voieest libre.FBU20682Rodage du moteur N.B.:
Si le VTT est équipé d’un compteur kilométrique
ou d’un compteur horaire, suivre les fréquences
indiquées en km (mi) ou en heures.
Si le VTT n’est équipé ni d’un compteur kilomé-
trique ni d’un compteur horaire, suivre les fré-quences indiquées en heures.
Les premiers 320 km (200 mi) ou les 20 premières
heures de conduite constituent la période la plus
importante de la vie du moteur. C’est pourquoi il
est indispensable de lire attentivement ce qui suit.Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 320 km
(200 mi) ou 20 premières heures. Les pièces mo-
biles du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à pleins
gaz de façon prolongée et éviter tout excès sus-
ceptible de provoquer la surchauffe du moteur.
0 – 160 km (0 – 100 mi) ou 0 – 10 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 1/2. Faire varier régulièrement la vi-
tesse du VTT. Ne pas rouler continuellement à la
même ouverture des gaz.
160 – 320 km (100 – 200 mi) ou 10 – 20 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 3/4. Changer librement de régime,
mais ne jamais accélérer à fond.
320 km (200 mi) ou 20 heures et au-delà
Le rodage est terminé et le VTT peut être conduit
normalement.
U4S260F0.book Page 5 Tuesday, October 3, 2006 1:55 PM

6-6
6
ATTENTION:FCB00220Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immédia-
tement vérifier le VTT par un concessionnaireYamaha.FBU20700Stationnement Après s’être garé, couper le moteur, engager la
marche avant, serrer le frein de stationnement,
puis placer la manette du robinet de carburant sur
“OFF”.
FBU20760Stationnement en pente
AVERTISSEMENT
FWB00830Éviter de stationner dans les côtes ou à
d’autres endroits inclinés. Si le VTT est garé
sur une côte ou à tout endroit incliné, il pourrait
reculer inopinément, augmentant ainsi les ris-
ques d’accident. S’il n’est pas possible d’éviter
de stationner sur une pente, orienter le VTT
perpendiculairement à l’inclinaison, puis enga-
ger la marche avant, couper le moteur, serrer le
frein de stationnement et bloquer les roues
avant et arrière avec des pierres ou d’autres
objets.
Ne jamais garer le VTT sur des côtes tropabruptes pour être gravies facilement à pied.
1. Arrêter le VTT en actionnant les freins la mar-
che avant engagée.
2. Couper le moteur.
3. Actionner le levier et la pédale de frein arrière,
puis serrer le frein de stationnement. Relâcher
ensuite lentement la pédale de frein.
1. Verrou de stationnement du frein de stationnementU4S260F0.book Page 6 Tuesday, October 3, 2006 1:55 PM

6-7
6
FBU20910Accessoires et chargement FBU20920Accessoires
Les accessoires peuvent réduire la tenue de route
et la maniabilité du VTT. Garder les points suivants
à l’esprit avant d’installer un accessoire ou de con-
duire un VTT équipé d’accessoires.
Ne choisir que des accessoires conçus spécia-
lement pour ce VTT. Les concessionnaires
Yamaha offrent un vaste choix d’accessoires
Yamaha d’origine. Des accessoires d’autres
marques sont également disponibles sur le mar-
ché. Yamaha n’étant toutefois pas en mesure de
tester tous les accessoires d’autres marques,elle ne peut donc garantir leur fiabilité. Choisir
des accessoires Yamaha d’origine ou des ac-
cessoires de conception et qualité équivalentes.

Les accessoires doivent être correctement mon-
tés et fixés. Un accessoire qui risque de bouger
ou de se détacher pendant la conduite peut ré-
duire la maniabilité du VTT.
Ne pas monter d’accessoire à un emplacement
où il risque de limiter le contrôle du VTT. Ne pas
attacher, par exemple, d’objet lourd ou encom-
brant la direction au guidon, d’accessoire limi-
tant la liberté de mouvement sur la selle ou d’ac-
cessoire limitant la visibilité.
Être particulièrement vigilant lors de la conduite
d’un VTT équipé d’accessoires. La tenue de
route et la maniabilité risquent d’être différentes.FBU21060Charge
Un chargement ou une remorque peut modifier la
stabilité et la maniabilité d’un VTT.
Faire preuve de bon sens et de discernement lors
du transport d’une charge ou lors d’un remor-
quage. Ne jamais perdre de vue les points
suivants :
Ne jamais dépasser la charge indiquée. Un VTT
surchargé peut être instable.
U4S260F0.book Page 7 Tuesday, October 3, 2006 1:55 PM

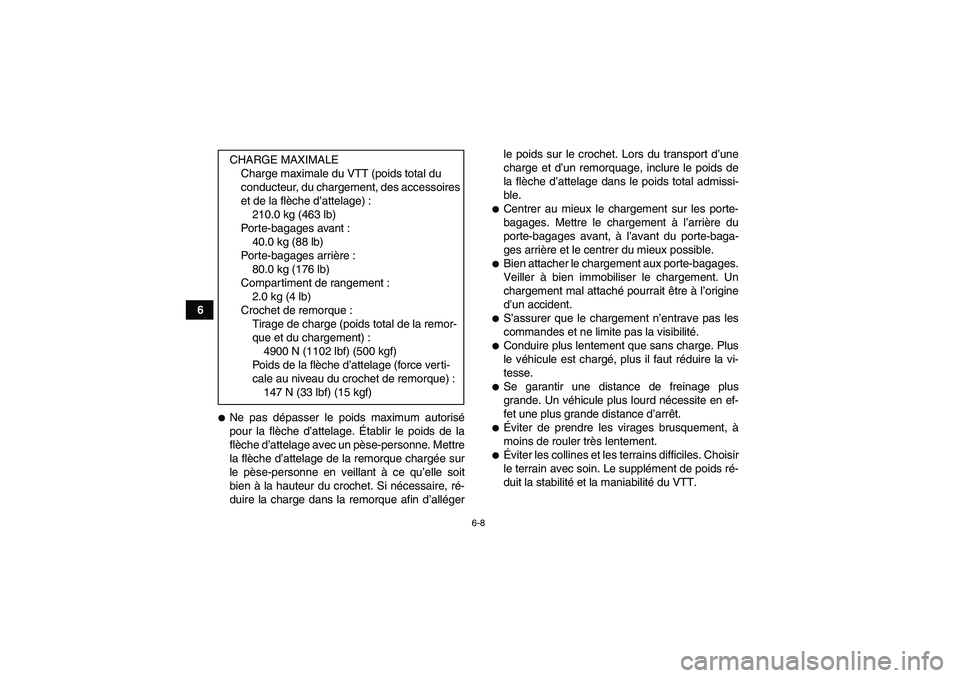

6-8
6

Ne pas dépasser le poids maximum autorisé
pour la flèche d’attelage. Établir le poids de la
flèche d’attelage avec un pèse-personne. Mettre
la flèche d’attelage de la remorque chargée sur
le pèse-personne en veillant à ce qu’elle soit
bien à la hauteur du crochet. Si nécessaire, ré-
duire la charge dans la remorque afin d’allégerle poids sur le crochet. Lors du transport d’une
charge et d’un remorquage, inclure le poids de
la flèche d’attelage dans le poids total admissi-
ble.

Centrer au mieux le chargement sur les porte-
bagages. Mettre le chargement à l’arrière du
porte-bagages avant, à l’avant du porte-baga-
ges arrière et le centrer du mieux possible.
Bien attacher le chargement aux porte-bagages.
Veiller à bien immobiliser le chargement. Un
chargement mal attaché pourrait être à l’origine
d’un accident.
S’assurer que le chargement n’entrave pas les
commandes et ne limite pas la visibilité.
Conduire plus lentement que sans charge. Plus
le véhicule est chargé, plus il faut réduire la vi-
tesse.
Se garantir une distance de freinage plus
grande. Un véhicule plus lourd nécessite en ef-
fet une plus grande distance d’arrêt.
Éviter de prendre les virages brusquement, à
moins de rouler très lentement.
Éviter les collines et les terrains difficiles. Choisir
le terrain avec soin. Le supplément de poids ré-
duit la stabilité et la maniabilité du VTT. CHARGE MAXIMALE
Charge maximale du VTT (poids total du
conducteur, du chargement, des accessoires
et de la flèche d’attelage) :
210.0 kg (463 lb)
Porte-bagages avant :
40.0 kg (88 lb)
Porte-bagages arrière :
80.0 kg (176 lb)
Compar timent de rangement :
2.0 kg (4 lb)
Crochet de remorque :
Tirage de charge (poids total de la remor-
que et du chargement) :
4900 N (1102 lbf) (500 kgf)
Poids de la flèche d’attelage (force verti-
cale au niveau du crochet de remorque) :
147 N (33 lbf) (15 kgf)
U4S260F0.book Page 8 Tuesday, October 3, 2006 1:55 PM
