2-6

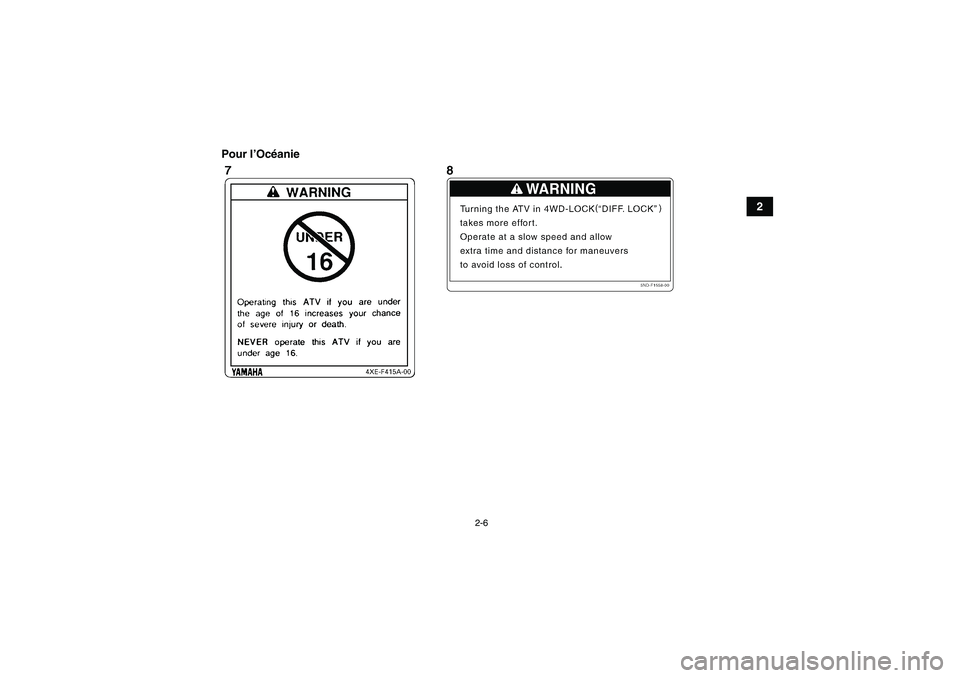

2 Pour l’Océanie
U4S260F0.book Page 6 Tuesday, October 3, 2006 1:55 PM

3-1
3
FBU17680

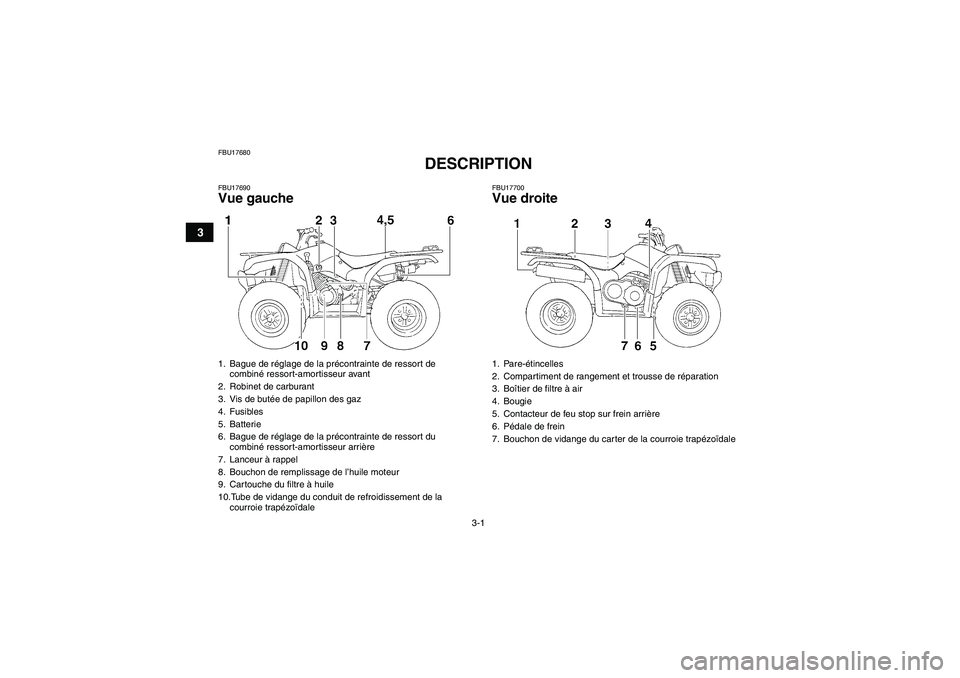

DESCRIPTION
FBU17690Vue gauche
FBU17700Vue droite
1. Bague de réglage de la précontrainte de ressort de
combiné ressort-amortisseur avant
2. Robinet de carburant
3. Vis de butée de papillon des gaz
4. Fusibles
5. Batterie
6. Bague de réglage de la précontrainte de ressort du
combiné ressort-amortisseur arrière
7. Lanceur à rappel
8. Bouchon de remplissage de l’huile moteur
9. Cartouche du filtre à huile
10.Tube de vidange du conduit de refroidissement de la
courroie trapézoïdale
1. Pare-étincelles
2. Compartiment de rangement et trousse de réparation
3. Boîtier de filtre à air
4. Bougie
5. Contacteur de feu stop sur frein arrière
6. Pédale de frein
7. Bouchon de vidange du carter de la courroie trapézoïdale
U4S260F0.book Page 1 Tuesday, October 3, 2006 1:55 PM

3-2
3

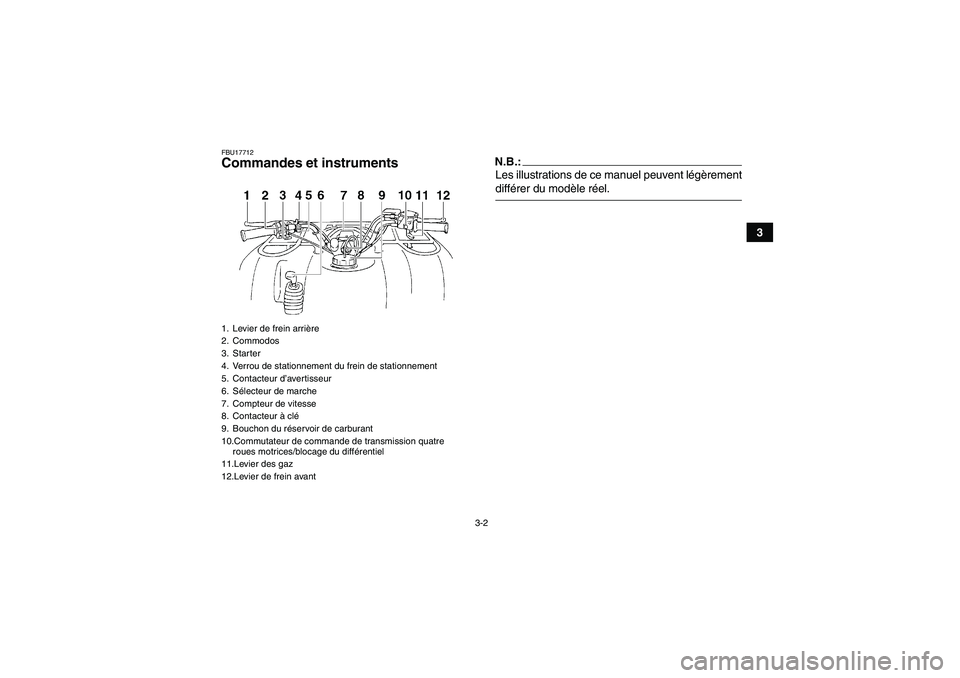

FBU17712Commandes et instruments
N.B.:Les illustrations de ce manuel peuvent légèrementdifférer du modèle réel.
1. Levier de frein arrière
2. Commodos
3. Starter
4. Verrou de stationnement du frein de stationnement
5. Contacteur d’avertisseur
6. Sélecteur de marche
7. Compteur de vitesse
8. Contacteur à clé
9. Bouchon du réservoir de carburant
10.Commutateur de commande de transmission quatre
roues motrices/blocage du différentiel
11.Levier des gaz
12.Levier de frein avantU4S260F0.book Page 2 Tuesday, October 3, 2006 1:55 PM

4-1
4
FBU17731

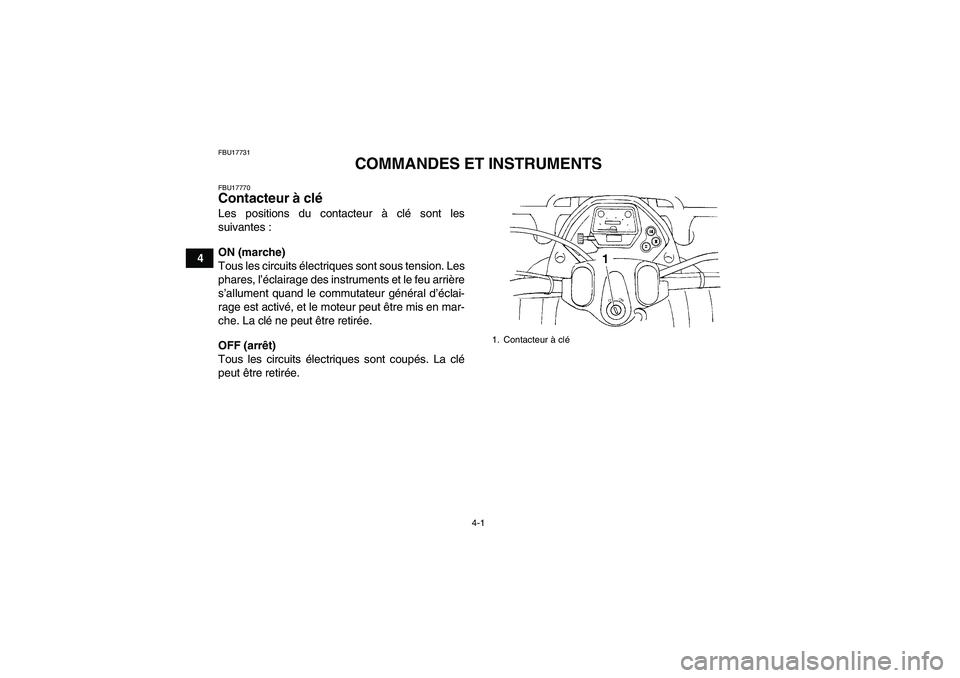

COMMANDES ET INSTRUMENTS
FBU17770Contacteur à clé Les positions du contacteur à clé sont les
suivantes :
ON (marche)
Tous les circuits électriques sont sous tension. Les
phares, l’éclairage des instruments et le feu arrière
s’allument quand le commutateur général d’éclai-
rage est activé, et le moteur peut être mis en mar-
che. La clé ne peut être retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.
1. Contacteur à clé
U4S260F0.book Page 1 Tuesday, October 3, 2006 1:55 PM

4-2
4

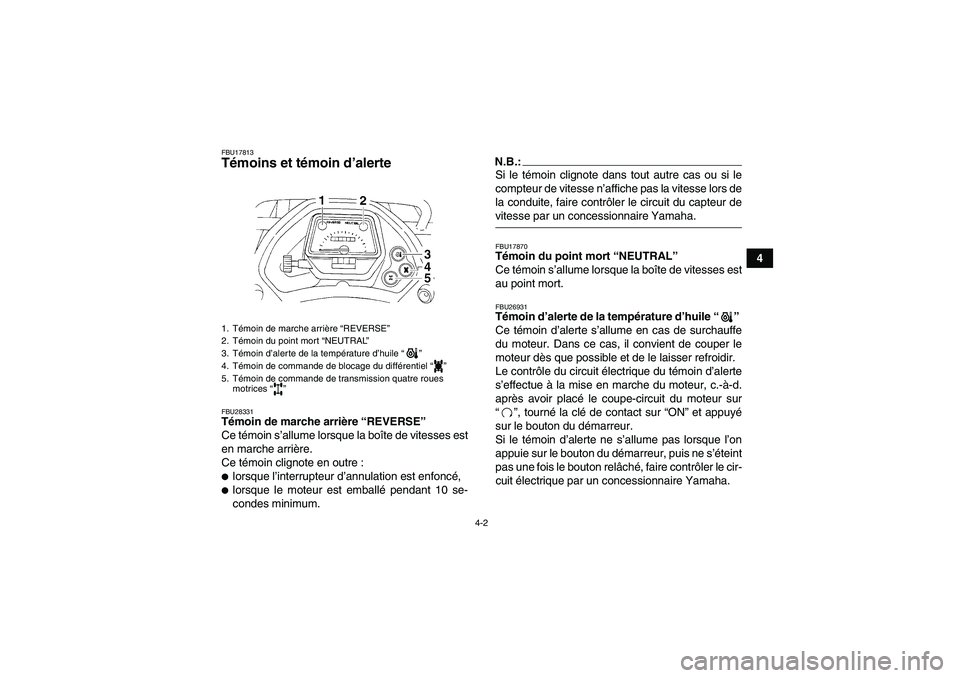

FBU17813Témoins et témoin d’alerte FBU28331Témoin de marche arrière “REVERSE”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.
Ce témoin clignote en outre :
lorsque l’interrupteur d’annulation est enfoncé,
lorsque le moteur est emballé pendant 10 se-
condes minimum.
N.B.:Si le témoin clignote dans tout autre cas ou si le
compteur de vitesse n’affiche pas la vitesse lors de
la conduite, faire contrôler le circuit du capteur devitesse par un concessionnaire Yamaha.FBU17870Témoin du point mort “NEUTRAL”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU26931Témoin d’alerte de la température d’huile “”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Dans ce cas, il convient de couper le
moteur dès que possible et de le laisser refroidir.
Le contrôle du circuit électrique du témoin d’alerte
s’effectue à la mise en marche du moteur, c.-à-d.
après avoir placé le coupe-circuit du moteur sur
“”, tourné la clé de contact sur “ON” et appuyé
sur le bouton du démarreur.
Si le témoin d’alerte ne s’allume pas lorsque l’on
appuie sur le bouton du démarreur, puis ne s’éteint
pas une fois le bouton relâché, faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
1. Témoin de marche arrière “REVERSE”
2. Témoin du point mort “NEUTRAL”
3. Témoin d’alerte de la température d’huile “”
4. Témoin de commande de blocage du différentiel “”
5. Témoin de commande de transmission quatre roues
motrices “”U4S260F0.book Page 2 Tuesday, October 3, 2006 1:55 PM

4-3

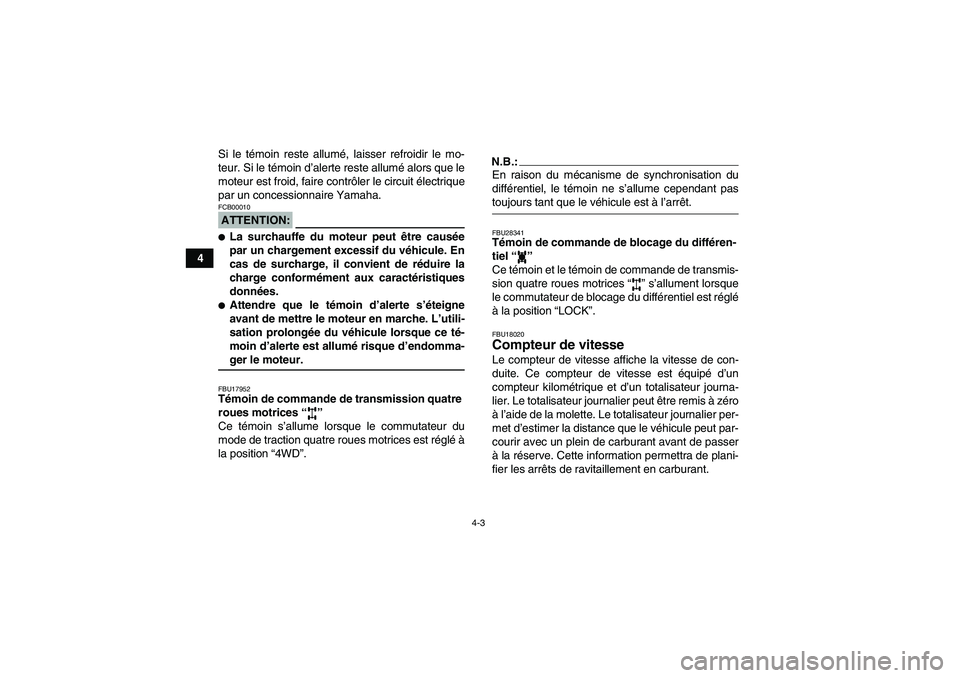

4Si le témoin reste allumé, laisser refroidir le mo-
teur. Si le témoin d’alerte reste allumé alors que le
moteur est froid, faire contrôler le circuit électrique
par un concessionnaire Yamaha.
ATTENTION:FCB00010
La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-ger le moteur.FBU17952Témoin de commande de transmission quatre
roues motrices “”
Ce témoin s’allume lorsque le commutateur du
mode de traction quatre roues motrices est réglé à
la position “4WD”.
N.B.:En raison du mécanisme de synchronisation du
différentiel, le témoin ne s’allume cependant pastoujours tant que le véhicule est à l’arrêt.FBU28341Témoin de commande de blocage du différen-
tiel “”
Ce témoin et le témoin de commande de transmis-
sion quatre roues motrices “” s’allument lorsque
le commutateur de blocage du différentiel est réglé
à la position “LOCK”.FBU18020Compteur de vitesse Le compteur de vitesse affiche la vitesse de con-
duite. Ce compteur de vitesse est équipé d’un
compteur kilométrique et d’un totalisateur journa-
lier. Le totalisateur journalier peut être remis à zéro
à l’aide de la molette. Le totalisateur journalier per-
met d’estimer la distance que le véhicule peut par-
courir avec un plein de carburant avant de passer
à la réserve. Cette information permettra de plani-
fier les arrêts de ravitaillement en carburant.
U4S260F0.book Page 3 Tuesday, October 3, 2006 1:55 PM

4-4
4

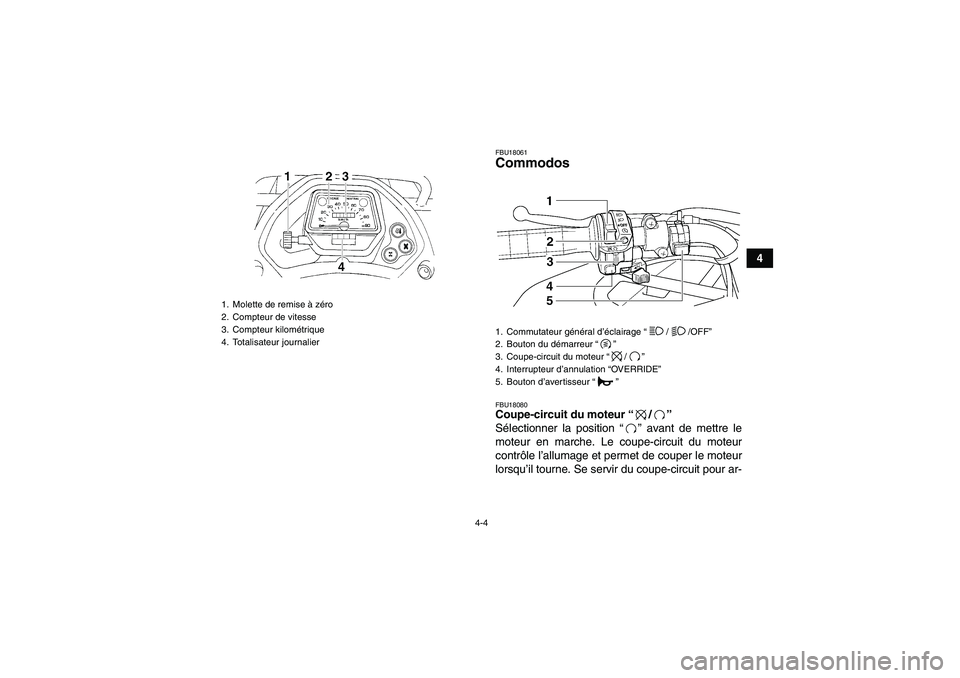

FBU18061Commodos FBU18080Coupe-circuit du moteur “/”
Sélectionner la position “” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
1. Molette de remise à zéro
2. Compteur de vitesse
3. Compteur kilométrique
4. Totalisateur journalier
1. Commutateur général d’éclairage “//OFF”
2. Bouton du démarreur “”
3. Coupe-circuit du moteur “/”
4. Interrupteur d’annulation “OVERRIDE”
5. Bouton d’avertisseur “”
U4S260F0.book Page 4 Tuesday, October 3, 2006 1:55 PM

4-5

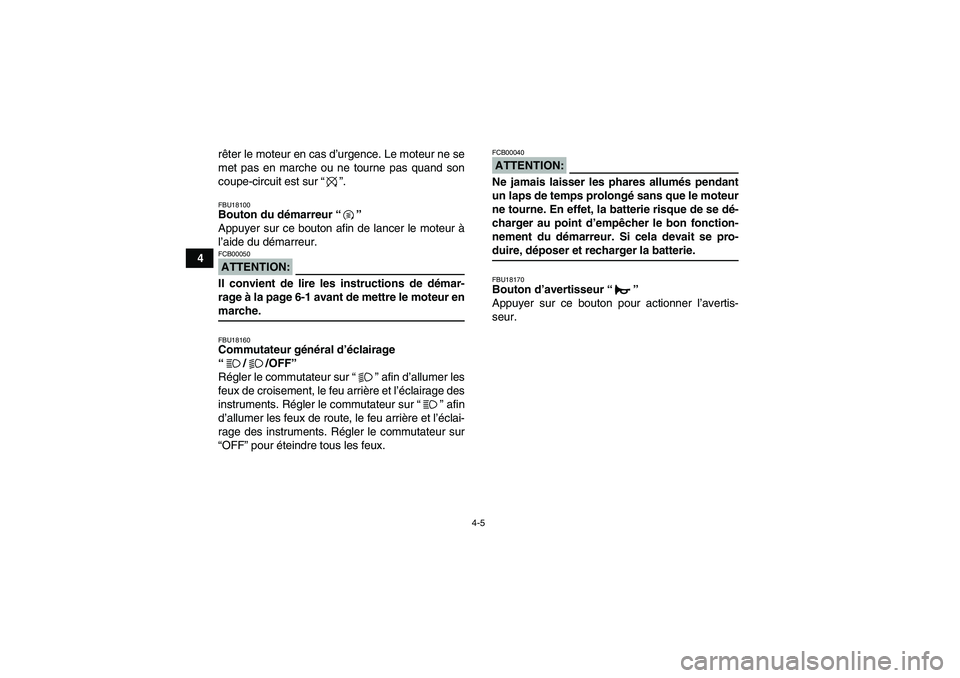

4rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “”.
FBU18100Bouton du démarreur “”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur.ATTENTION:FCB00050Il convient de lire les instructions de démar-
rage à la page 6-1 avant de mettre le moteur enmarche.FBU18160Commutateur général d’éclairage
“//OFF”
Régler le commutateur sur “” afin d’allumer les
feux de croisement, le feu arrière et l’éclairage des
instruments. Régler le commutateur sur “” afin
d’allumer les feux de route, le feu arrière et l’éclai-
rage des instruments. Régler le commutateur sur
“OFF” pour éteindre tous les feux.
ATTENTION:FCB00040Ne jamais laisser les phares allumés pendant
un laps de temps prolongé sans que le moteur
ne tourne. En effet, la batterie risque de se dé-
charger au point d’empêcher le bon fonction-
nement du démarreur. Si cela devait se pro-duire, déposer et recharger la batterie.FBU18170Bouton d’avertisseur “”
Appuyer sur ce bouton pour actionner l’avertis-
seur.
U4S260F0.book Page 5 Tuesday, October 3, 2006 1:55 PM

4-6
4
FBU28510Interrupteur d’annulation “OVERRIDE”
La vitesse maximale du véhicule est limitée par dé-
faut lors de la conduite avec différentiel bloqué. Si
un surcroît de puissance s’avère toutefois néces-
saire, enfoncer cet interrupteur permet de désacti-
ver la fonction de limitation de vitesse du lorsque le
véhicule est en marche avant. (Voir page 4-7.) La
fonction de limitation de vitesse est réactivée dès
que l’interrupteur est relâché.
Le témoin de marche arrière “REVERSE” clignote
lorsque l’interrupteur d’annulation est enfoncé.
AVERTISSEMENT
FWB00150Toujours rouler lentement lorsque le VTT est
en mode de traction sur quatre roues avec dif-
férentiel bloqué et se réserver plus de temps et
d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-ment brusque pour la vitesse du véhicule.FBU28430Commutateur du mode de traction
“2WD”/“4WD”
Ce commutateur permet de passer du mode de
traction à deux roues au mode de traction à quatre
roues et vice-versa. Sélectionner le mode de trac-
tion approprié au type de terrain.
“2WD” (traction à deux roues) : La puissance est
transmise aux roues arrière.
“4WD” (traction à quatre roues) : La puissance
est transmise aux roues avant et arrière.
1. Interrupteur d’annulation “OVERRIDE”U4S260F0.book Page 6 Tuesday, October 3, 2006 1:55 PM

4-7
4Pour passer de la traction à deux roues à la trac-
tion à quatre roues, arrêter le véhicule et régler le
commutateur sur “4WD”. Le témoin de transmis-
sion quatre roues motrices “” s’allume.
Pour passer de la traction à quatre roues à la trac-
tion à deux roues, arrêter le véhicule et régler le
commutateur sur “2WD”.
AVERTISSEMENT
FWB00161Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du modede traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.FBU28370Commutateur de blocage du différentiel
“4WD”/“LOCK”
Ce commutateur permet de bloquer le différentiel
lorsque le véhicule est en mode de traction à qua-
tre roues. Sélectionner le mode de traction appro-
prié au type de terrain.
“4WD” (traction à quatre roues) : La puissance
est transmise aux roues avant et arrière.
“LOCK” (traction à quatre roues avec blocage du
différentiel) : La puissance est transmise aux
roues avant et arrière et le différentiel est blo-
qué. Contrairement au mode de traction à qua-
tre roues, toutes les roues tournent à la même
vitesse.
1. Commutateur du mode de traction “2WD”/“4WD”U4S260F0.book Page 7 Tuesday, October 3, 2006 1:55 PM
