8-11
8
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
de problèmes. Il est préférable de confier le VTT à
un concessionnaire Yamaha.2. Contrôler l’usure des électrodes et la pré-sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop impor-
tants, il convient de remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications. Mise en place de la bougie
1. Nettoyer la surface du joint de la bougie et son plan de joint, puis nettoyer soigneusement les
filets de bougie.
2. Mettre la bougie en place à l’aide de la clé à bougie, puis la serrer au couple spécifié.
Bougie spécifiée :
NGK/DR8EA
1. Écartement des électrodesÉcartement des électrodes :0.6–0.7 mm (0.024–0.028 in)
Couple de serrage : Bougie :18 Nm (1.8 m·kgf, 13 ft·lbf)
U1NS61F0.book Page 11 Tuesday, May 15, 2012 2:10 PM

8-12
8
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place de la bougie, une bonne
approximation consiste à serrer de 1/4–1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.3. Remettre le capuchon de bougie en place.FBU23319Huile moteur et cartouche du filtre à
huile Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de remplacer la cartouche du filtre à huile aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Contrôler le niveau d’huile le moteur étant à froid.
N.B.Si le moteur a été mis en marche avant que la vé-
rification du niveau d’huile ait été effectuée, bien
veiller à le mettre en température, puis à attendre
au moins dix minutes que le niveau se stabilise,
afin d’obtenir un relevé correct.3. Retirer le bouchon de remplissage d’huile mo-teur, puis essuyer la jauge d’huile avec un
chiffon propre.
4. Insérer la jauge, sans la visser, dans l’orifice de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.1. Bouchon de remplissage de l’huile moteur
U1NS61F0.book Page 12 Tuesday, May 15, 2012 2:10 PM

8-13
8
N.B.Le niveau d’huile moteur doit se situer entre l’extré-
mité de la jauge d’huile et le repère de niveau
maximum.5. Si le niveau d’huile moteur ne se situe pas en-tre l’extrémité de la jauge d’huile et le repère
de niveau maximum, ajouter de l’huile moteur
du type recommandé jusqu’au niveau spéci-
fié. ATTENTION : Bien s’assurer que le ni- veau d’huile moteur est correct, sous
peine de risquer d’endommager le moteur.
[FCB00851]
6. Insérer la jauge dans l’orifice de remplissage,
puis serrer le bouchon de remplissage d’huile
moteur.
Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à huile) 1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage d’huile mo- teur, puis retirer la vis de vidange d’huile et
son joint afin de vidanger l’huile du carter mo-
teur.
1. Jauge de niveau d’huile
2. Repère de niveau maximum
3. Extrémité de la jauge d’huile moteurU1NS61F0.book Page 13 Tuesday, May 15, 2012 2:10 PM

8-14
8
N.B.Sauter les étapes 5–7 si l’on ne procède pas au
remplacement de la cartouche du filtre à huile.5. Déposer la cartouche du filtre à huile à l’aided’une clé pour filtre à huile.1. Vis de vidange de l’huile moteur
2. Joint
1
1
2
1. Cartouche du filtre à huile
1. Clé pour filtre à huile
11
U1NS61F0.book Page 14 Tuesday, May 15, 2012 2:10 PM

8-15
8
N.B.Des clés pour filtre à huile sont disponibles chez
les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche du filtreà huile neuve d’une fine couche d’huile mo-
teur.N.B.S’assurer que le joint torique est bien logé dans
son siège.
7. Mettre la cartouche du filtre à huile neuve enplace à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique.
8. Monter la vis de vidange de l’huile moteur et son joint neuf, puis serrer la vis au couple de
serrage spécifié.
1. Joint torique
1. Clé dynamométriqueCouple de serrage :Car touche du filtre à huile :17 Nm (1.7 m·kgf, 12 ft·lbf)
1
U1NS61F0.book Page 15 Tuesday, May 15, 2012 2:10 PM

8-16
89. Remplir de la quantité spécifiée d’huile moteur
du type recommandé, puis remettre le bou-
chon de remplissage d’huile moteur en place
et le serrer.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.
ATTENTIONFCB00300●Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.●S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.10. Mettre le moteur en marche et contrôler pen- dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
11. Couper le moteur, attendre au moins dix mi- nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
Couple de serrage :
Vis de vidange de l’huile moteur :23 Nm (2.3 m·kgf, 17 ft·lbf)
Huile recommandée : Voir page 10-1.
Quantité d’huile : Sans remplacement de la cartouche du filtre
à huile :2.20 L (2.33 US qt, 1.94 Imp.qt)
Avec remplacement de la car touche du filtre
à huile : 2.30 L (2.43 US qt, 2.02 Imp.qt)
U1NS61F0.book Page 16 Tuesday, May 15, 2012 2:10 PM

8-17
8
FBU23386Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du carter de couple coni-
que arrière. Si une fuite est détectée, faire vérifier
le VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple coni-
que arrière1. Placer le VTT sur une surface de niveau.
2. Retirer le bouchon de remplissage de l’huile du couple conique arrière et son joint, puis vé-
rifier le niveau d’huile dans le carter de couple
conique. L’huile doit arriver jusqu’au bord de
l’orifice de remplissage. 3. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
1. Bouchon de remplissage d’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correct
1
23
4
U1NS61F0.book Page 17 Tuesday, May 15, 2012 2:10 PM

8-18
8Changement de l’huile de couple conique ar-
rière
1. Placer le VTT sur une surface de niveau.
2. Déposer le protège-carter de couple conique après avoir retiré les vis.
3. Placer un bac à vidange sous le carter de cou- ple conique arrière afin d’y recueillir l’huile
usagée. 4. Retirer le bouchon de remplissage, la vis de
vidange, ainsi que leur joint afin de vidanger
l’huile du carter de couple conique.
5. Monter la vis de vidange et son joint neuf, puis serrer la vis au couple de serrage spécifié.
Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :23 Nm (2.3 m·kgf, 17 ft·lbf)

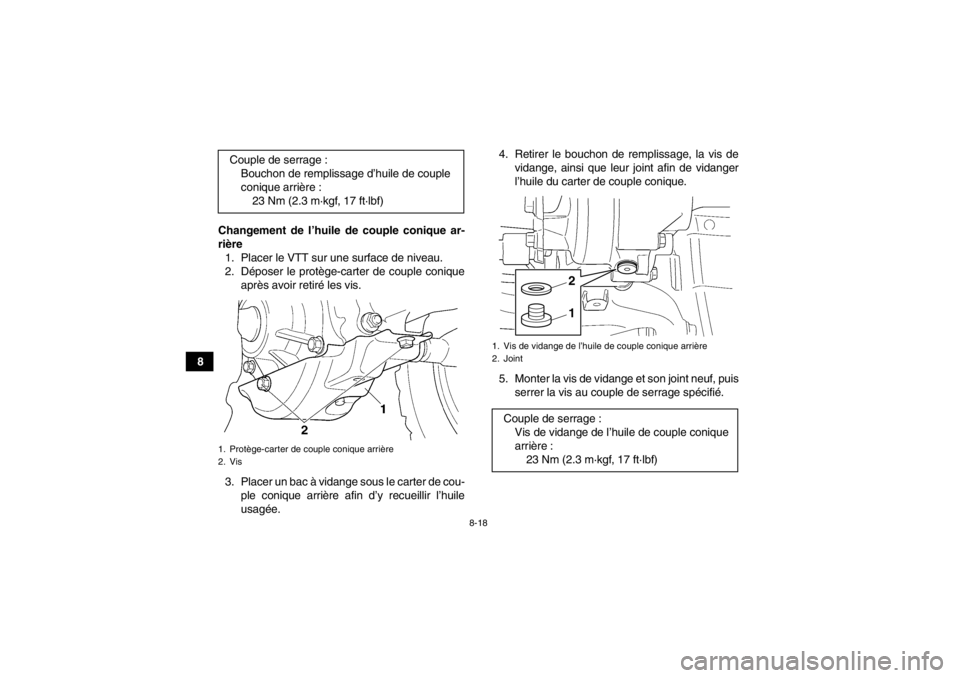

1. Protège-carter de couple conique arrière
2. Vis
1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :Vis de vidange de l’huile de couple conique
arrière :23 Nm (2.3 m·kgf, 17 ft·lbf)
12
U1NS61F0.book Page 18 Tuesday, May 15, 2012 2:10 PM

8-19
8
6. Remplir avec de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de l’orifice
de remplissage, comme illustré.
ATTENTION : Ne pas laisser pénétrer de
corps étrangers dans le carter de couple
conique.
[FCB00421]
7. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
8. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
9. S’assurer que le carter de couple conique ar- rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
10. Remettre le protège-carter de couple conique en place et le fixer à l’aide des vis, puis serrer
celles-ci au couple spécifié.
1. Bouchon de remplissage d’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correctHuile du couple conique arrière
recommandée :Voir page 10-1.1
23
4
Couple de serrage : Bouchon de remplissage d’huile de couple
conique arrière :23 Nm (2.3 m·kgf, 17 ft·lbf)
Couple de serrage : Vis de protège-carter de couple conique
arrière :16 Nm (1.6 m·kgf, 12 ft·lbf)
U1NS61F0.book Page 19 Tuesday, May 15, 2012 2:10 PM

8-20
8
FBU23436Changement de l’huile de différentiel Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du boîtier de différentiel.
Si une fuite est détectée, faire vérifier le VTT par un
concessionnaire Yamaha. Il faut en outre changer
l’huile de différentiel aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
1. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le boîtier de dif- férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la vis de vidange de l’huile de différentiel, ainsi que leur
joint, afin de vidanger l’huile du boîtier de dif-
férentiel.

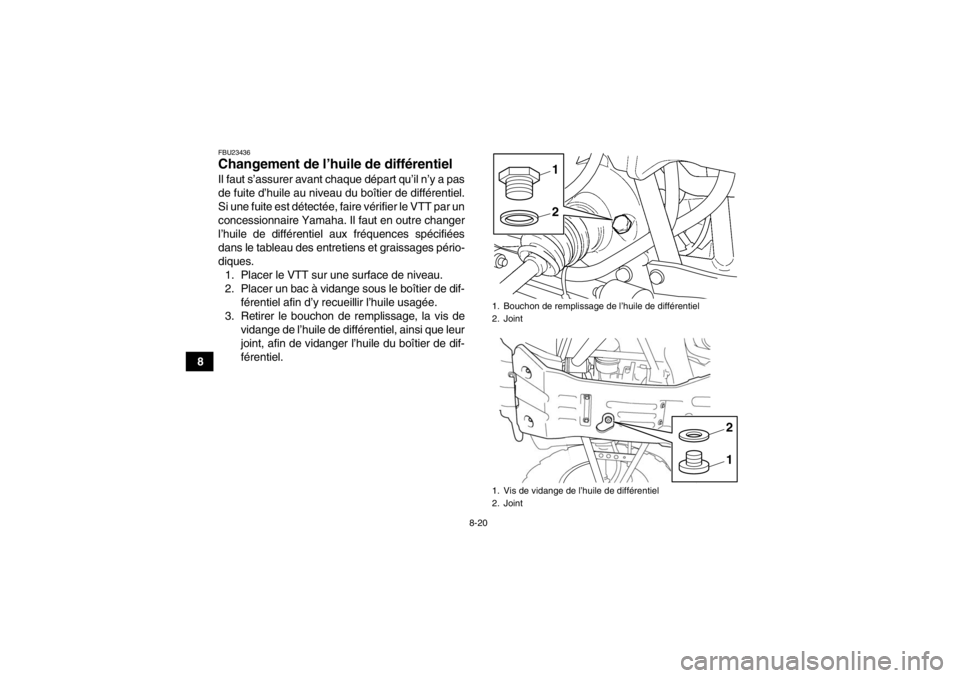

1. Bouchon de remplissage de l’huile de différentiel
2. Joint
1. Vis de vidange de l’huile de différentiel
2. Joint
21
12
