YAMAHA GRIZZLY 350 2017 Notices Demploi (in French)

8-13
8
N.B.Le niveau d’huile moteur doit se situer entre l’ex-
trémité de la jauge d’huile et le repère de niveau
maximum. 5. Si le niveau d’huile moteur ne se situe pas en-tre l’extrémité de la jauge d’huile et le repère
de niveau maximum, ajouter de l’huile moteur
du type recommandé jusqu’au niveau spéci-
fié. ATTENTION : Bien s’assurer que le ni- veau d’huile moteur est correct, sous
peine de risquer d’endommager le moteur.
[FCB00852]
6. Contrôler l’état du joint torique et le remplacer
s’il est abîmé.
7. Insérer la jauge dans l’orifice de remplissage, puis serrer le bouchon de remplissage d’huile
moteur.
Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à huile) 1. Dresser le motoquad sur un plan horizontal.
2. Mettre le moteur en marche et le faire chauf- fer pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage d’huile moteur, puis retirer la vis de vidange d’huile et
son joint afin de vidanger l’huile du carter mo-
teur.
1. Joint torique
2. Jauge d’huile moteur
3. Repère de niveau maximum
4. Extrémité de la jauge d’huile moteur
1234
UB1463F0.book Page 13 Wednesday, August 3, 2016 2:54 PM

8-14
8

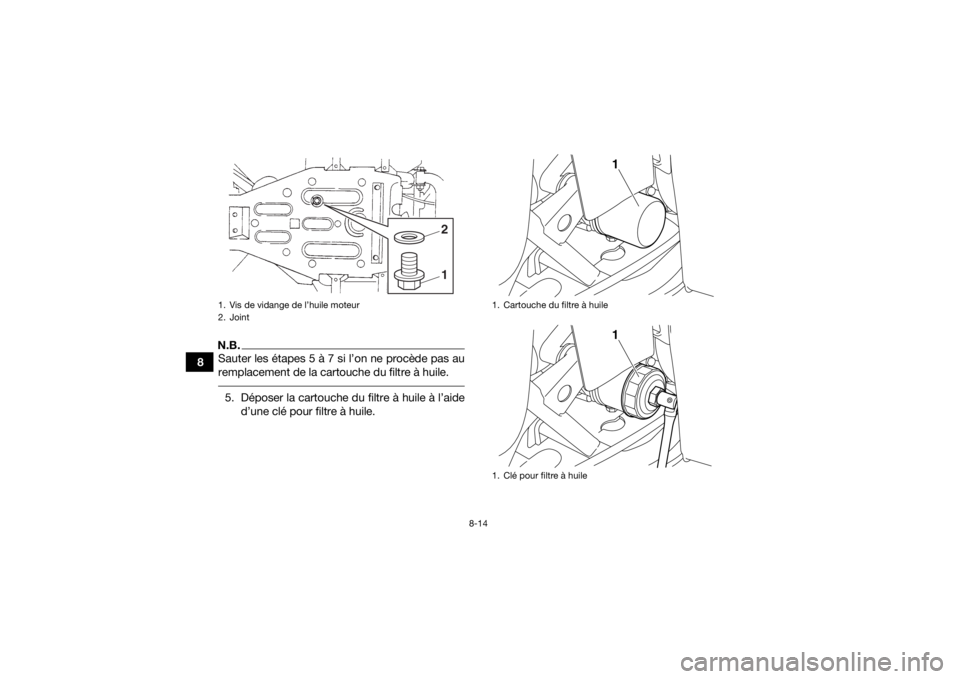

N.B.Sauter les étapes 5 à 7 si l’on ne procède pas au
remplacement de la cartouche du filtre à huile. 5. Déposer la cartouche du filtre à huile à l’aided’une clé pour filtre à huile.1. Vis de vidange de l’huile moteur
2. Joint
12
1. Cartouche du filtre à huile
1. Clé pour filtre à huile
11
UB1463F0.book Page 14 Wednesday, August 3, 2016 2:54 PM

8-15
8

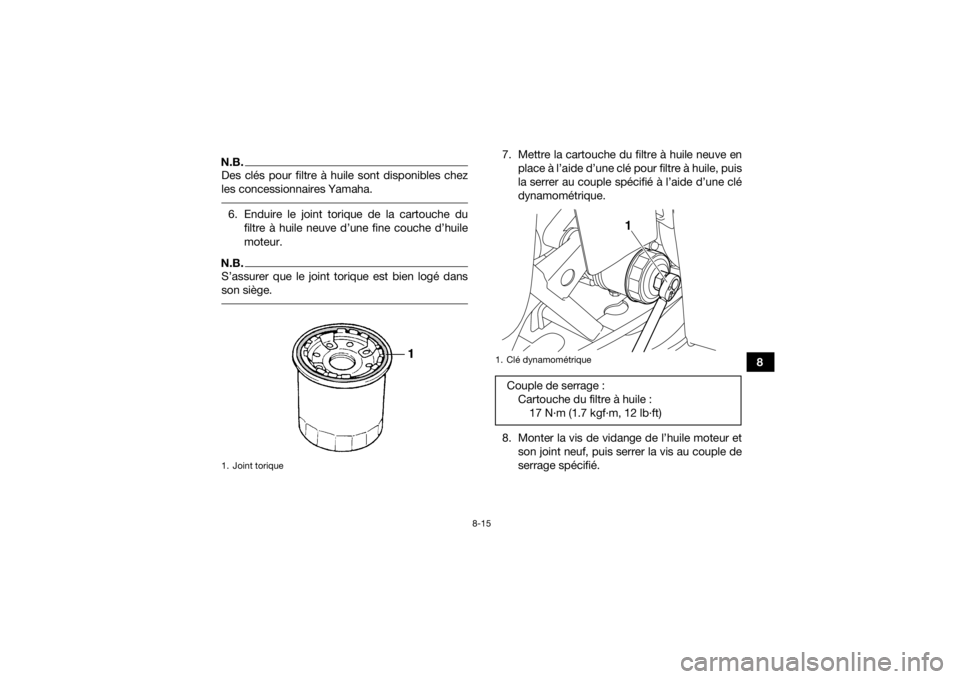

N.B.Des clés pour filtre à huile sont disponibles chez
les concessionnaires Yamaha. 6. Enduire le joint torique de la cartouche dufiltre à huile neuve d’une fine couche d’huile
moteur.N.B.S’assurer que le joint torique est bien logé dans
son siège.
7. Mettre la cartouche du filtre à huile neuve enplace à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique.
8. Monter la vis de vidange de l’huile moteur et son joint neuf, puis serrer la vis au couple de
serrage spécifié.
1. Joint torique
1. Clé dynamométriqueCouple de serrage :Cartouche du filtre à huile :17 N·m (1.7 kgf·m, 12 lb·ft)
1
UB1463F0.book Page 15 Wednesday, August 3, 2016 2:54 PM

8-16
89. Remplir de la quantité spécifiée d’huile mo-
teur recommandée.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.
ATTENTIONFCB00301Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
 S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur. 10. Contrôler l’état du joint torique du bouchon
de remplissage de l’huile moteur et le rempla-
cer s’il est abîmé.
11. Insérer la jauge dans l’orifice de remplissage, puis serrer le bouchon de remplissage d’huile
moteur.
12. Mettre le moteur en marche et contrôler pen- dant quelques minutes s’il y a présence de
fuites d’huile en laissant tourner le moteur au
ralenti. En cas de fuite d’huile, couper immé-
diatement le moteur et rechercher la cause.
Couple de serrage :
Vis de vidange de l’huile moteur :23 N·m (2.3 kgf·m, 17 lb·ft)
Huile recommandée : Vo i r p a g e 1 0 - 1 .
Quantité d’huile : Sans remplacement de la cartouche du
filtre à huile :2.20 L (2.33 US qt, 1.94 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile : 2.30 L (2.43 US qt, 2.02 Imp.qt)
UB1463F0.book Page 16 Wednesday, August 3, 2016 2:54 PM

8-17
8
13. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
FBU23387Huile de couple conique arrièreIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de couple
conique arrière. Si une fuite est détectée, faire vé-
rifier le VTT par un concessionnaire Yamaha. Il faut
en outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple co-
nique arrière1. Placer le VTT sur une surface de niveau.
2. Retirer le bouchon de remplissage de l’huile du couple conique arrière et son joint, puis
vérifier le niveau d’huile dans le carter de cou-
ple conique. L’huile doit arriver jusqu’au bord
de l’orifice de remplissage. 3. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
1. Bouchon de remplissage de l’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correct
1
2 3
4
UB1463F0.book Page 17 Wednesday, August 3, 2016 2:54 PM

8-18
8Changement de l’huile de couple conique ar-
rière
1. Placer le VTT sur une surface de niveau.
2. Déposer le protège-carter de couple conique après avoir retiré les vis.
3. Placer un bac à vidange sous le carter de couple conique arrière afin d’y recueillir l’huile
usagée. 4. Retirer le bouchon de remplissage, la vis de
vidange, ainsi que leur joint afin de vidanger
l’huile du carter de couple conique.
5. Monter la vis de vidange et un joint neuf, puis serrer la vis au couple de serrage spécifié.
Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)

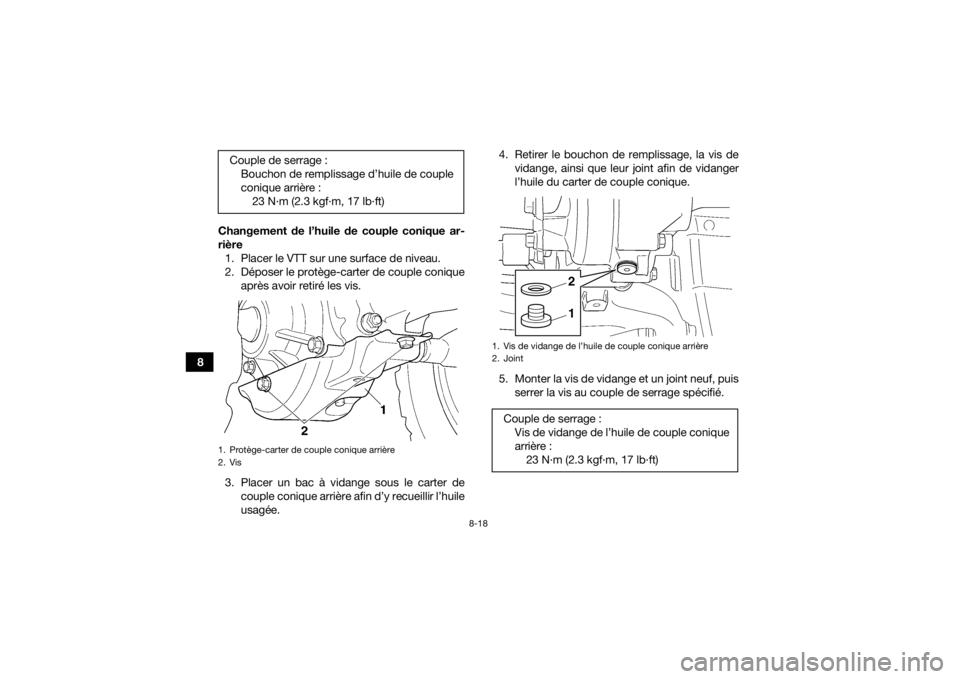

1. Protège-carter de couple conique arrière
2. Vis
1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :Vis de vidange de l’huile de couple conique
arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
12
UB1463F0.book Page 18 Wednesday, August 3, 2016 2:54 PM

8-19
8
6. Remplir avec de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de l’ori-
fice de remplissage, comme illustré.
ATTENTION : Ne pas laisser pénétrer de
corps étrangers dans le carter de couple
conique.
[FCB00422]
7. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
8. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
9. S’assurer que le carter de couple conique ar- rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
10. Remettre le protège-carter de couple co- nique en place et le fixer à l’aide des vis, puis
serrer celles-ci au couple spécifié.
1. Bouchon de remplissage de l’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correctHuile du couple conique arrière
recommandée : Vo i r p ag e 1 0 - 1 .1
23
4
Couple de serrage : Bouchon de remplissage d’huile de couple
conique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
Couple de serrage : Vis de protège-carter de couple conique
arrière :16 N·m (1.6 kgf·m, 12 lb·ft)
UB1463F0.book Page 19 Wednesday, August 3, 2016 2:54 PM

8-20
8
FBU23647Nettoyage de l’élément du filtre à airIl convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si
nécessaire, remplacer l’élément plus fréquem-
ment si le véhicule est utilisé dans des endroits
très poussiéreux ou humides.N.B.Un tube de vidange équipe le fond du boîtier de
filtre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer
l’élément ainsi que le boîtier du filtre à air.
1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-13.)
3. Retirer le couvercle du boîtier de filtre à air endécrochant ses attaches.
4. Extraire l’élément du boîtier de filtre à air.

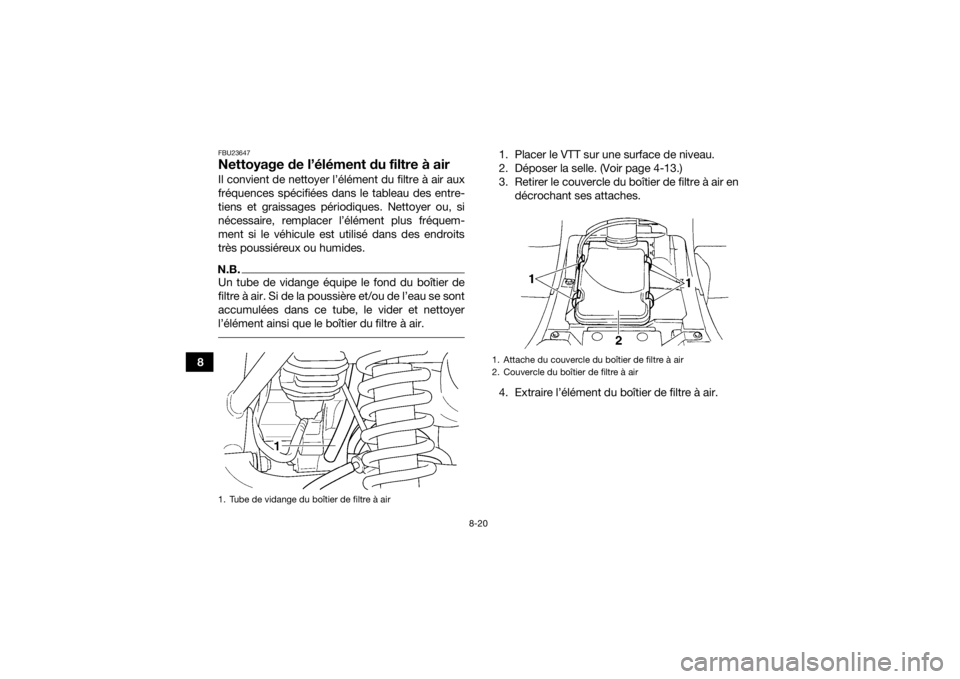

1. Tube de vidange du boîtier de filtre à air
1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
UB1463F0.book Page 20 Wednesday, August 3, 2016 2:54 PM

8-21
8
5. Détacher la plaquette de fixation de l’élément
du filtre à air, puis retirer la mousse de l’arma-
ture de l’élément de filtre à air. 6. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais net-
toyer la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01942]
1. Élément du filtre à air
1. Armature d’élément de filtre à air
2. Élément en mousse
3. Plaquette de fixation de l’élément du filtre à air
UB1463F0.book Page 21 Wednesday, August 3, 2016 2:54 PM

8-22
87. Comprimer la mousse afin d’éliminer le dis-
solvant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00442]
8. Examiner la mousse et la remplacer si elle est endommagée.
9. Enduire la mousse d’huile Yamaha pour élé- ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.N.B.La m ou s s e d o i t ê tr e h um i de , m a is n e p e ut g o ut te r . 10. Remonter la mousse sur son armature en la tendant sur cette dernière, puis remettre la
plaquette de fixation en place. 11. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
ATTENTION : S’assurer que l’élément du
filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. L’entrée d’air non filtré userait préma-
turément le moteur et pourrait même l’en-
dommager. De plus, la carburation s’en
trouverait modifiée, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00462]
12. Remettre la selle en place.N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
