9-3
9
b. Verser une cuillerée à café d’huile moteur
dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remon- ter cette dernière et monter ensuite le ca-
puchon.
6. Lubrifier tous les câbles de commande ainsi que les articulations de tous les leviers et pé-
dales.
7. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus. 8. Recouvrir la sortie du pot d’échappement à
l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
9. Déposer la batterie et la recharger complète- ment. La conserver dans un endroit à l’abri de
l’humidité et la recharger une fois par mois.
Ne pas ranger la batterie dans un endroit ex-
cessivement chaud ou froid (moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)). Pour plus
d’informations au sujet de l’entreposage de la
batterie, se reporter à la page 8-40.
N.B.Effectuer toutes les réparations nécessaires avant
de remiser le VTT.
UB1463F0.book Page 3 Wednesday, August 3, 2016 2:54 PM

10-1
10
FBU25962
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:1984 mm (78.1 in)
Largeur hors-tout: 1085 mm (42.7 in)
Hauteur hors-tout:
1120 mm (44.1 in)
Hauteur de la selle: 827 mm (32.6 in)
Empattement: 1233 mm (48.5 in)
Garde au sol:
245 mm (9.6 in)
Rayon de braquage minimal: 3000 mm (118 in)Poids:Poids à vide:
238.0 kg (525 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):77.6 dB(A) (EUR, FRA, GBR)
Incertitude de mesure:
3.0 dB(A) (EUR, FRA, GBR)
Vibrations au niveau de la selle (EN1032, ISO5008): 0.5 m/s2 maximum (EUR, FRA, GBR)
Incertitude de mesure: 0.2 m/s2 (EUR, FRA, GBR) Vibrations au niveau du volant (EN1032, ISO5008):
2.8 m/s2 (EUR, FRA, GBR)
Incertitude de mesure: 0.7 m/s2 (EUR, FRA, GBR)
Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition des cylindres: Monocylindre
Cylindrée: 348 cm3
Alésage × course:
83.0 × 64.5 mm (3.27 × 2.54 in)
Taux de compression: 9.2 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter humideHuile de moteur:Marque recommandée:YAMALUBE
UB1463F0.book Page 1 Wednesday, August 3, 2016 2:54 PM

10-2
10
Type:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou
20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur: Sans remplacement de la cartouche du filtre à huile:2.20 L (2.33 US qt, 1.94 Imp.qt)
Avec remplacement de la cartouche du filtre à huile: 2.30 L (2.43 US qt, 2.02 Imp.qt)Huile de couple conique arrière:Type:Huile Yamaha améliorée de transmission par cardan à
coefficient de frottement modifié (N° de pièce:
ACC-SHFTL-PL-32) ou huile pour engrenages hypoïdes
SAE 80 API GL-4
Quantité: 0.23 L (0.24 US qt, 0.20 Imp.qt)
Filtre à air:Élément du filtre à air:Élément de type humideCarburant:Carburant recommandé:Essence ordinaire sans plomb exclusivement
Capacité du réservoir: 13.5 L (3.56 US gal, 2.97 Imp.gal)
Quantité de la réserve:
3.3 L (0.87 US gal, 0.73 Imp.gal)Carburateur:Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle: NGK/DR8EA
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:Humide, centrifuge automatiqueTransmission:Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire: 41/21 × 24/18 × 33/9 (9.545)
Type de boîte de vitesses: Automatique, courroie trapézoïdale
Commande:
À la main gauche
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UB1463F0.book Page 2 Wednesday, August 3, 2016 2:54 PM

10-3
10
Marche avant:35/20 (1.750)
Marche arrière: 26/15 (1.733)Partie cycle:Type de cadre:Cadre en tube d’acier
Angle de chasse: 4.00 degrés
Chasse:
21.0 mm (0.83 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
AT25 x 8-12
Fabricant/modèle: CHENG SHIN/C828 (AUS, NZL)
MAXXIS/MU13 (EUR, FRA, GBR)Pneu arrière:Type:Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle: CHENG SHIN/C828 (AUS, NZL)
MAXXIS/MU14 (EUR, FRA, GBR)Charge:Charge maximale:210.0 kg (463 lb) (Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
Pression de gonflage (con
trôlée les pneus froids):Recommandation:
Avant: 25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Minimum: Avant:
22.0 kPa (0.220 kgf/cm2, 3.2 psi)
Arrière: 22.0 kPa (0.220 kgf/cm2, 3.2 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante: 12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante: 12 x 7.5ATFrein avant:Type:
Frein à disque
Commande: À la main droite
Liquide de frein spécifié: DOT 4
UB1463F0.book Page 3 Wednesday, August 3, 2016 2:54 PM

10-4
10
Frein arrière:Type:Frein à tambour
Commande:
À la main gauche et au pied droitSuspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue: 160 mm (6.3 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue: 180 mm (7.1 in)Partie électrique:Système d’allumage:DC CDI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:YTX14AH
Voltage, capacité: 12 V, 12.0 Ah
Phare:Type d’ampoule:Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop: 12 V, 5.0/21.0 W × 1
Éclairage des instruments:
14 V, 3.0 W × 1
Témoin du point mort: 12 V, 1.7 W × 1
Témoin de marche arrière: 12 V, 1.7 W × 1
Témoin d’alerte de la température du liquide de
refroidissement: 12 V, 1.7 W × 1Fusibles:Fusible principal:
30.0 A
Fusible de phare: 15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage: 15.0 A
Fusible de la prise pour accessoires à courant continu: 10.0 A
UB1463F0.book Page 4 Wednesday, August 3, 2016 2:54 PM

10-5
10
FBU30402Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.UB1463F0.book Page 5 Wednesday, August 3, 2016 2:54 PM

11-1
11
FBU26001
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28202Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT. FBU26051Étiquette des codes du modèle

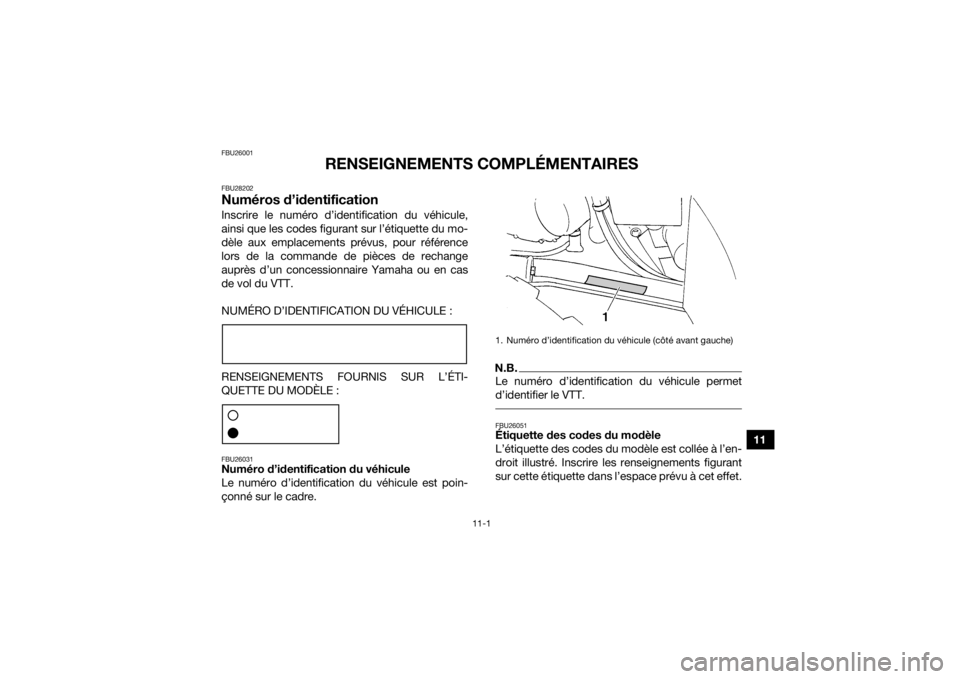

L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule (côté avant gauche)
UB1463F0.book Page 1 Wednesday, August 3, 2016 2:54 PM

11-2
11Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèleUB1463F0.book Page 2 Wednesday, August 3, 2016 2:54 PM

12-1
12
