10-3
10
Système de refroidissement:Capacité du vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.32 L (1.40 US qt, 1.16 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
YFM450FAPA Essence sans plomb exclusivement
YFM45FGPA Essence ordinaire sans plomb
exclusivement
YFM45FGPHA Essence ordinaire sans plomb
exclusivement
YFM45FGPSA Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)Carburateur:Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
39/24 × 24/18 × 33/9 (7.944)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche arrière:
29/17 (1.706)
Gamme basse:
45/16 (2.813)
Gamme haute:
38/23 (1.652)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
2.5 °
Chasse:
8.5 mm (0.33 in)Pneu avant:Type:
Sans chambre (Tubeless)
U1CT60F0.book Page 3 Monday, May 31, 2010 10:12 AM

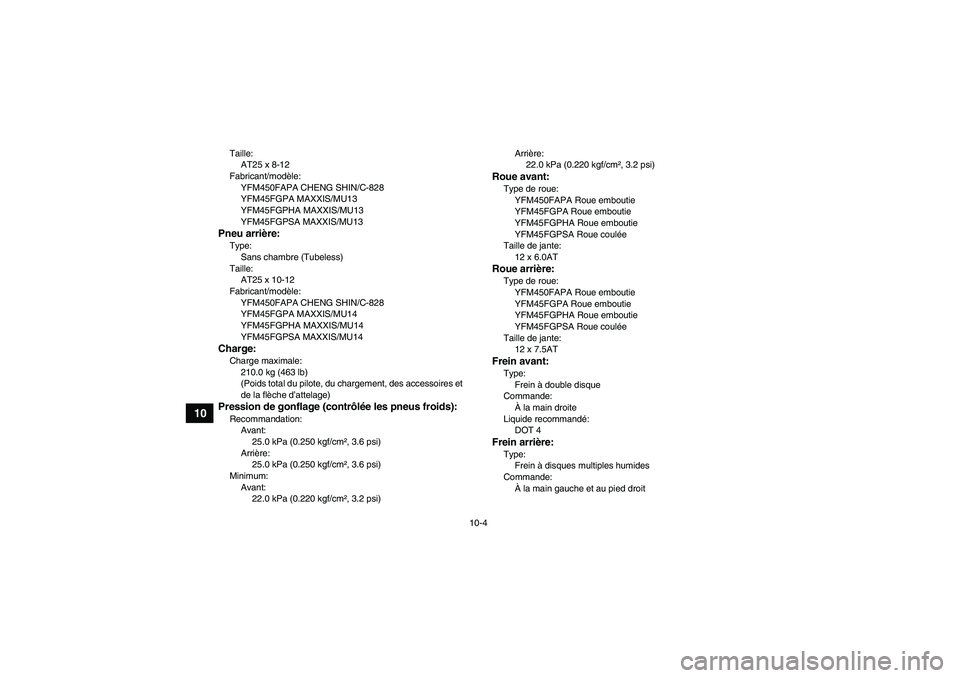

10-4
10
Taille:
AT25 x 8-12
Fabricant/modèle:
YFM450FAPA CHENG SHIN/C-828
YFM45FGPA MAXXIS/MU13
YFM45FGPHA MAXXIS/MU13
YFM45FGPSA MAXXIS/MU13Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle:
YFM450FAPA CHENG SHIN/C-828
YFM45FGPA MAXXIS/MU14
YFM45FGPHA MAXXIS/MU14
YFM45FGPSA MAXXIS/MU14Charge:Charge maximale:
210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Roue avant:Type de roue:
YFM450FAPA Roue emboutie
YFM45FGPA Roue emboutie
YFM45FGPHA Roue emboutie
YFM45FGPSA Roue coulée
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
YFM450FAPA Roue emboutie
YFM45FGPA Roue emboutie
YFM45FGPHA Roue emboutie
YFM45FGPSA Roue coulée
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à disques multiples humides
Commande:
À la main gauche et au pied droit
U1CT60F0.book Page 4 Monday, May 31, 2010 10:12 AM

10-5
10
Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
160 mm (6.3 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Éclairage des instruments:
EL (électroluminescent)
Témoin du point mort:
LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute:
LED
Témoin de la gamme basse:
LED
Témoin de blocage du différentiel:
LED
Témoin d’alerte de direction assistée EPS:
12 V, 1.7 W
Fusibles:Fusible principal:
30.0 A
Fusible du système EPS:
40.0 A
Fusible de phare:
15.0 A
U1CT60F0.book Page 5 Monday, May 31, 2010 10:12 AM

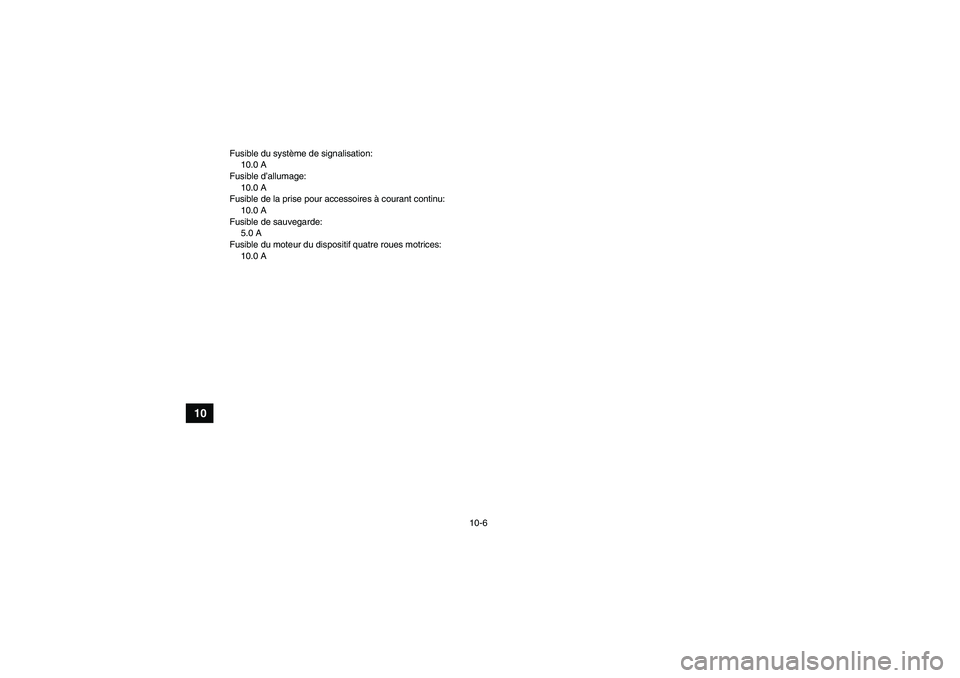

10-6
10
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible de sauvegarde:
5.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
U1CT60F0.book Page 6 Monday, May 31, 2010 10:12 AM

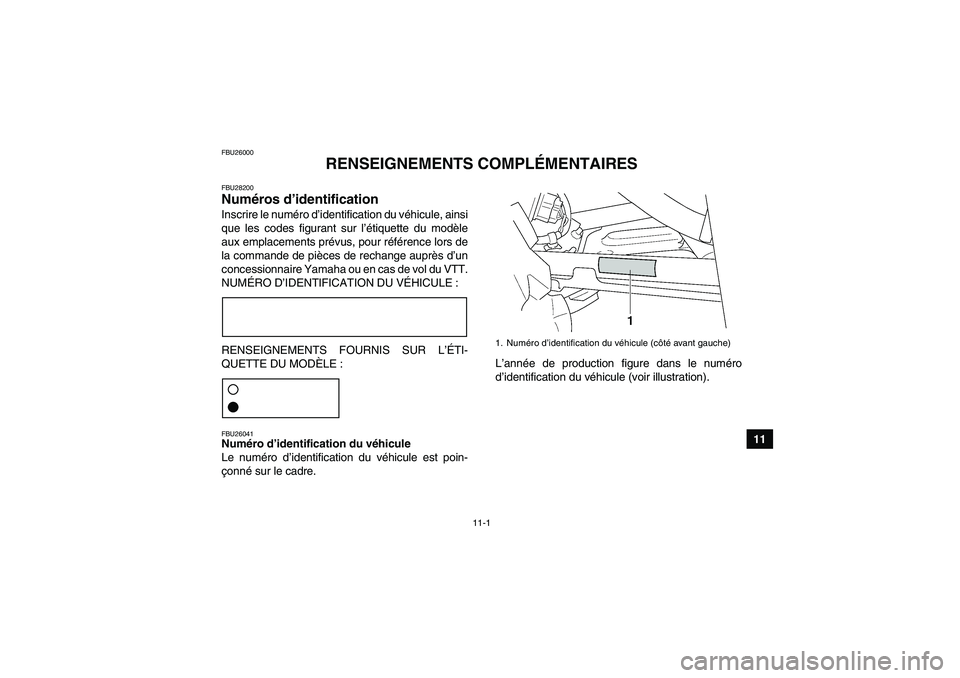

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule (côté avant gauche)
U1CT60F0.book Page 1 Monday, May 31, 2010 10:12 AM

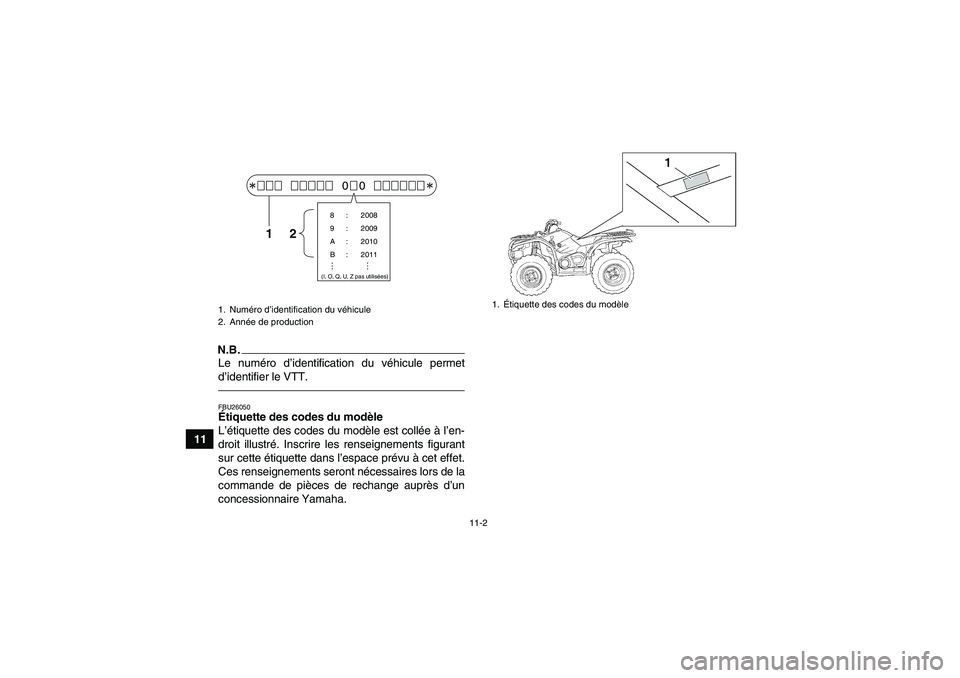

11-2
11
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
U1CT60F0.book Page 2 Monday, May 31, 2010 10:12 AM

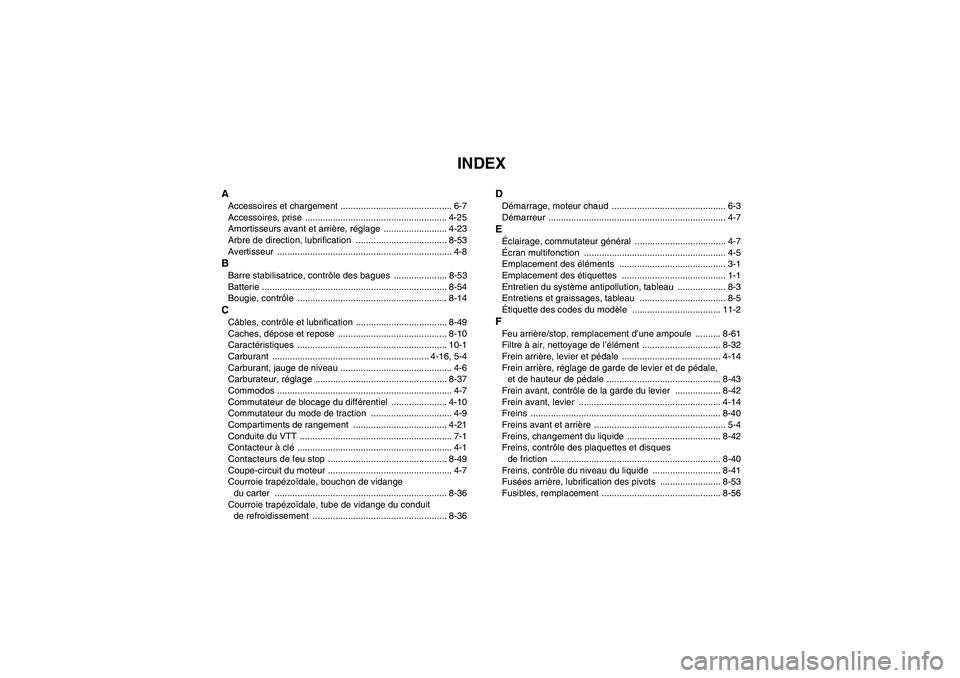

INDEX
AAccessoires et chargement ............................................ 6-7
Accessoires, prise ........................................................ 4-25
Amortisseurs avant et arrière, réglage ......................... 4-23
Arbre de direction, lubrification .................................... 8-53
Avertisseur ..................................................................... 4-8BBarre stabilisatrice, contrôle des bagues ..................... 8-53
Batterie ......................................................................... 8-54
Bougie, contrôle ........................................................... 8-14CCâbles, contrôle et lubrification .................................... 8-49
Caches, dépose et repose ........................................... 8-10
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-16, 5-4
Carburant, jauge de niveau ............................................ 4-6
Carburateur, réglage .................................................... 8-37
Commodos ..................................................................... 4-7
Commutateur de blocage du différentiel ...................... 4-10
Commutateur du mode de traction ................................ 4-9
Compartiments de rangement ..................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-49
Coupe-circuit du moteur ................................................. 4-7
Courroie trapézoïdale, bouchon de vidange
du carter .................................................................... 8-36
Courroie trapézoïdale, tube de vidange du conduit
de refroidissement ..................................................... 8-36
DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-7EÉclairage, commutateur général .................................... 4-7
Écran multifonction ........................................................ 4-5
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau .................................. 8-5
Étiquette des codes du modèle ................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-61
Filtre à air, nettoyage de l’élément ............................... 8-32
Frein arrière, levier et pédale ....................................... 4-14
Frein arrière, réglage de garde de levier et de pédale,
et de hauteur de pédale ............................................. 8-43
Frein avant, contrôle de la garde du levier .................. 8-42
Frein avant, levier ........................................................ 4-14
Freins ........................................................................... 8-40
Freins avant et arrière .................................................... 5-4
Freins, changement du liquide ..................................... 8-42
Freins, contrôle des plaquettes et disques
de friction ................................................................... 8-40
Freins, contrôle du niveau du liquide ........................... 8-41
Fusées arrière, lubrification des pivots ........................ 8-53
Fusibles, remplacement ............................................... 8-56
U1CT60F0.book Page 1 Monday, May 31, 2010 10:12 AM

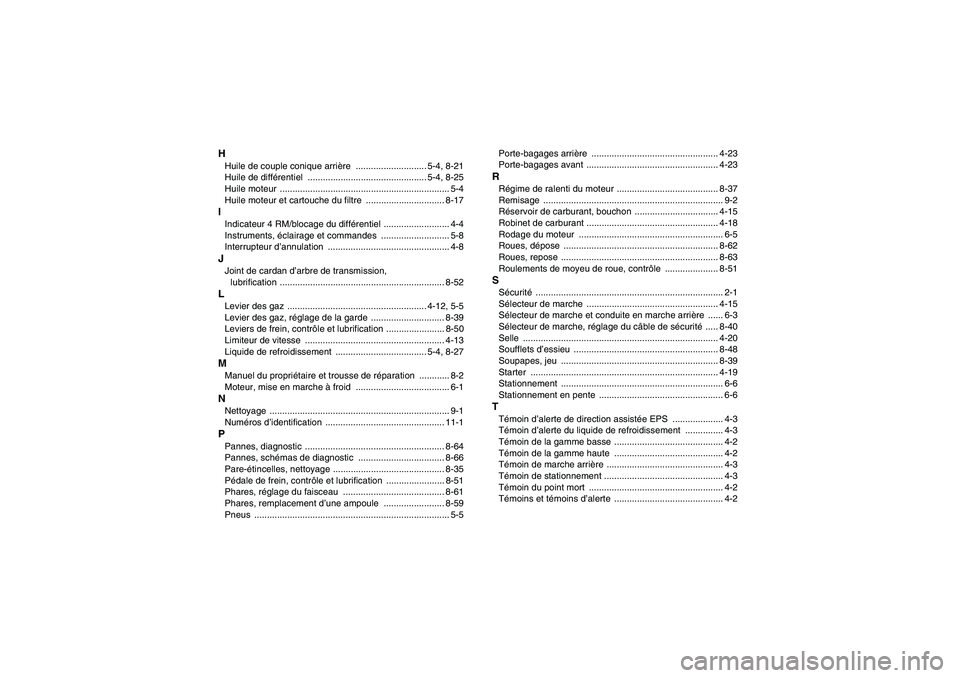

HHuile de couple conique arrière ............................ 5-4, 8-21
Huile de différentiel ............................................... 5-4, 8-25
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-17IIndicateur 4 RM/blocage du différentiel .......................... 4-4
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation ................................................ 4-8JJoint de cardan d’arbre de transmission,
lubrification ................................................................. 8-52LLevier des gaz ....................................................... 4-12, 5-5
Levier des gaz, réglage de la garde ............................. 8-39
Leviers de frein, contrôle et lubrification ....................... 8-50
Limiteur de vitesse ....................................................... 4-13
Liquide de refroidissement .................................... 5-4, 8-27MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-64
Pannes, schémas de diagnostic .................................. 8-66
Pare-étincelles, nettoyage ............................................ 8-35
Pédale de frein, contrôle et lubrification ....................... 8-51
Phares, réglage du faisceau ........................................ 8-61
Phares, remplacement d’une ampoule ........................ 8-59
Pneus ............................................................................. 5-5Porte-bagages arrière .................................................. 4-23
Porte-bagages avant .................................................... 4-23
RRégime de ralenti du moteur ........................................ 8-37
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................. 4-15
Robinet de carburant .................................................... 4-18
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-62
Roues, repose .............................................................. 8-63
Roulements de moyeu de roue, contrôle ..................... 8-51SSécurité .......................................................................... 2-1
Sélecteur de marche .................................................... 4-15
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité ..... 8-40
Selle ............................................................................. 4-20
Soufflets d’essieu ......................................................... 8-48
Soupapes, jeu .............................................................. 8-39
Starter .......................................................................... 4-19
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin d’alerte de direction assistée EPS .................... 4-3
Témoin d’alerte du liquide de refroidissement ............... 4-3
Témoin de la gamme basse ........................................... 4-2
Témoin de la gamme haute ........................................... 4-2
Témoin de marche arrière .............................................. 4-3
Témoin de stationnement ............................................... 4-3
Témoin du point mort ..................................................... 4-2
Témoins et témoins d’alerte ........................................... 4-2
U1CT60F0.book Page 2 Monday, May 31, 2010 10:12 AM

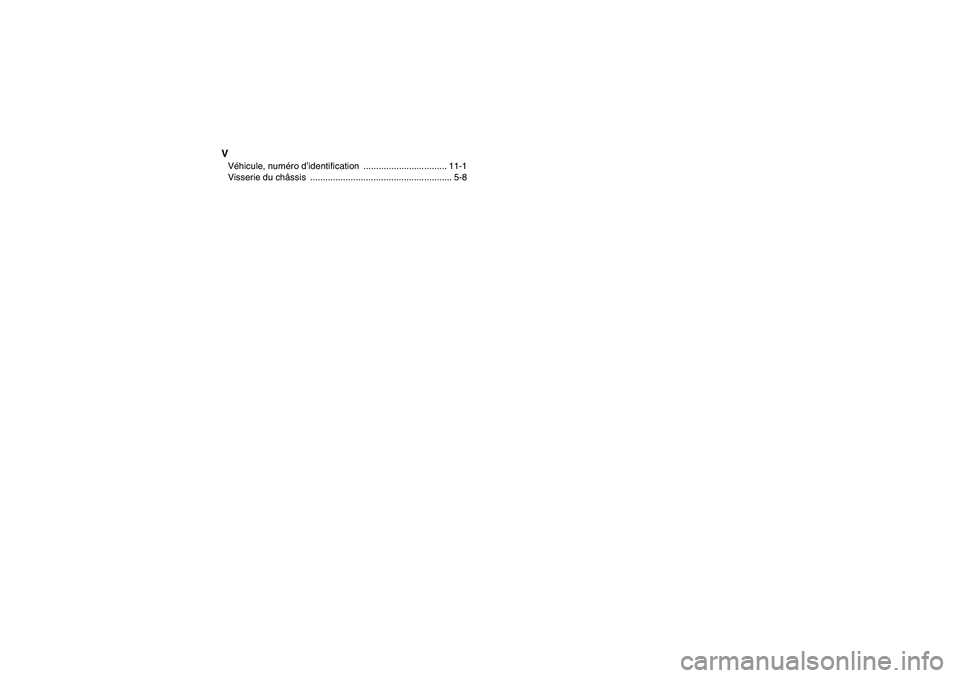

VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
U1CT60F0.book Page 3 Monday, May 31, 2010 10:12 AM

YAMAHA MOTOR CO., LTD.
IMPRIMÉ AUX U.S.A.
2010.06-0.5×1 CR
(F)
U1CT60F0.book Page 1 Monday, May 31, 2010 10:12 AM
