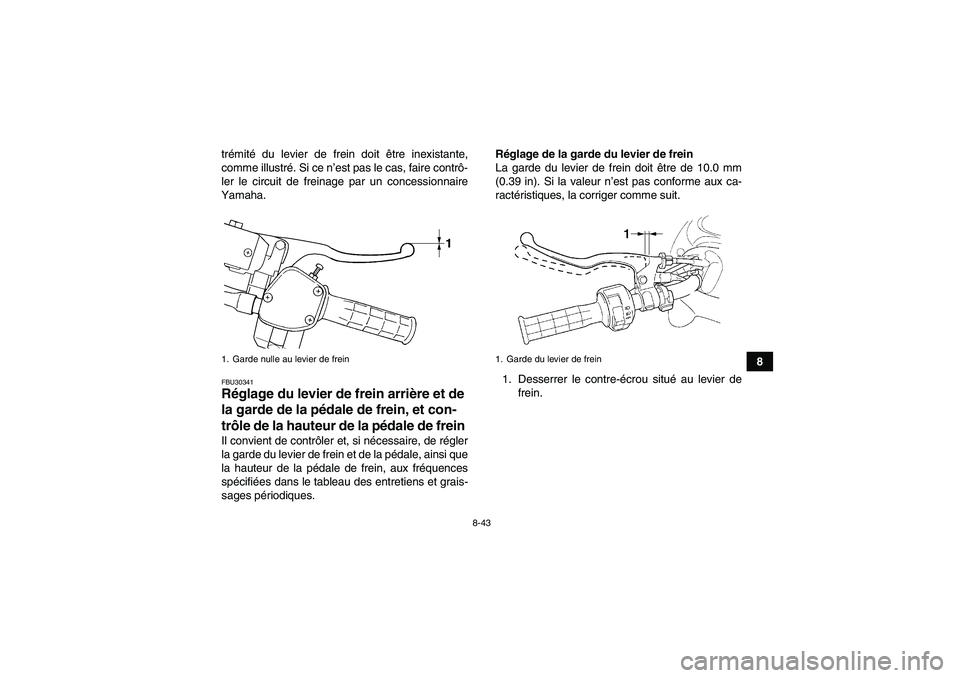

8-43
8 trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.
FBU30341Réglage du levier de frein arrière et de
la garde de la pédale de frein, et con-
trôle de la hauteur de la pédale de frein Il convient de contrôler et, si nécessaire, de régler
la garde du levier de frein et de la pédale, ainsi que
la hauteur de la pédale de frein, aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.Réglage de la garde du levier de frein
La garde du levier de frein doit être de 10.0 mm
(0.39 in). Si la valeur n’est pas conforme aux ca-
ractéristiques, la corriger comme suit.
1. Desserrer le contre-écrou situé au levier de
frein.1. Garde nulle au levier de frein
1. Garde du levier de frein
U1CT60F0.book Page 43 Monday, May 31, 2010 10:12 AM

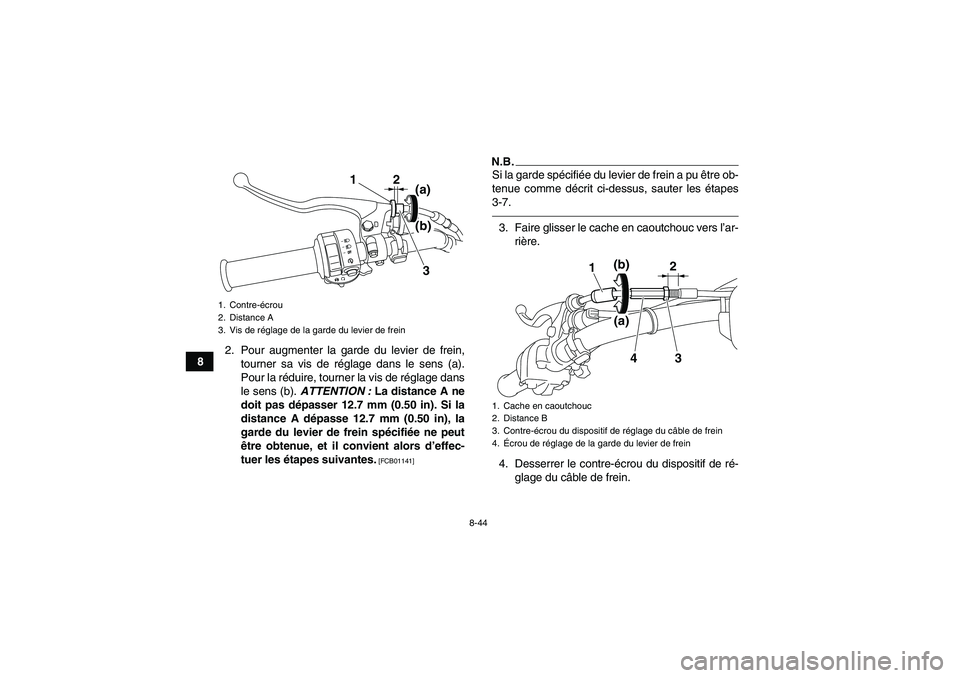

8-44
82. Pour augmenter la garde du levier de frein,
tourner sa vis de réglage dans le sens (a).
Pour la réduire, tourner la vis de réglage dans
le sens (b). ATTENTION : La distance A ne
doit pas dépasser 12.7 mm (0.50 in). Si la
distance A dépasse 12.7 mm (0.50 in), la
garde du levier de frein spécifiée ne peut
être obtenue, et il convient alors d’effec-
tuer les étapes suivantes.
[FCB01141]
N.B.Si la garde spécifiée du levier de frein a pu être ob-
tenue comme décrit ci-dessus, sauter les étapes
3-7.3. Faire glisser le cache en caoutchouc vers l’ar-
rière.
4. Desserrer le contre-écrou du dispositif de ré-
glage du câble de frein.
1. Contre-écrou
2. Distance A
3. Vis de réglage de la garde du levier de frein
12
3 (a)
(b)
1. Cache en caoutchouc
2. Distance B
3. Contre-écrou du dispositif de réglage du câble de frein
4.Écrou de réglage de la garde du levier de frein
1
2
3
4
(b)
(a)
U1CT60F0.book Page 44 Monday, May 31, 2010 10:12 AM

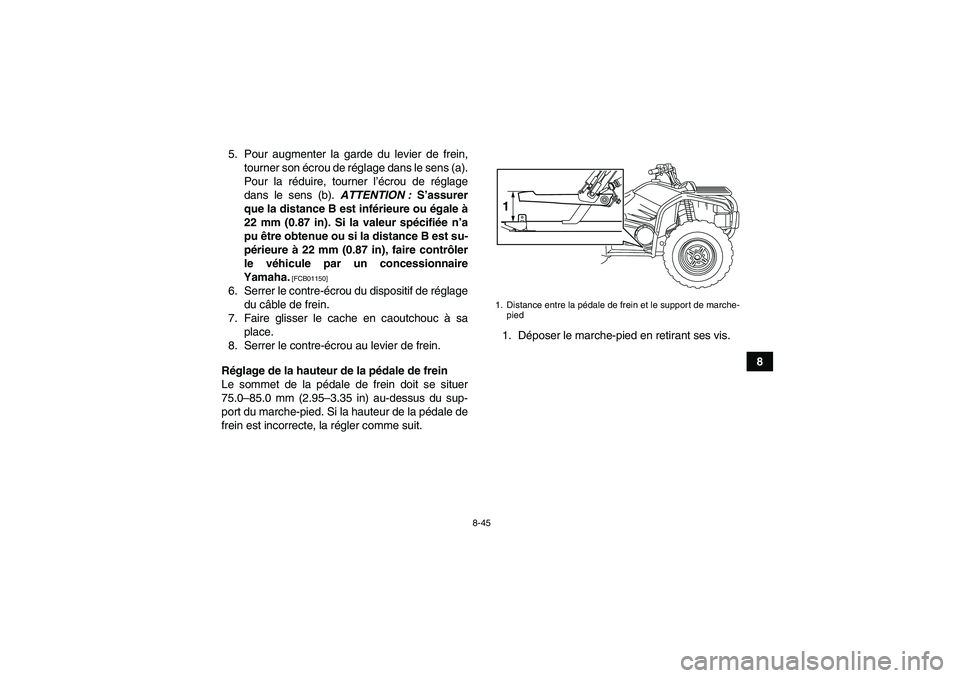

8-45
8 5. Pour augmenter la garde du levier de frein,
tourner son écrou de réglage dans le sens (a).
Pour la réduire, tourner l’écrou de réglage
dans le sens (b). ATTENTION : S’assurer
que la distance B est inférieure ou égale à
22 mm (0.87 in). Si la valeur spécifiée n’a
pu être obtenue ou si la distance B est su-
périeure à 22 mm (0.87 in), faire contrôler
le véhicule par un concessionnaire
Yamaha.
[FCB01150]
6. Serrer le contre-écrou du dispositif de réglage
du câble de frein.
7. Faire glisser le cache en caoutchouc à sa
place.
8. Serrer le contre-écrou au levier de frein.
Réglage de la hauteur de la pédale de frein
Le sommet de la pédale de frein doit se situer
75.0–85.0 mm (2.95–3.35 in) au-dessus du sup-
port du marche-pied. Si la hauteur de la pédale de
frein est incorrecte, la régler comme suit.1. Déposer le marche-pied en retirant ses vis.
1. Distance entre la pédale de frein et le support de marche-
pied1
U1CT60F0.book Page 45 Monday, May 31, 2010 10:12 AM

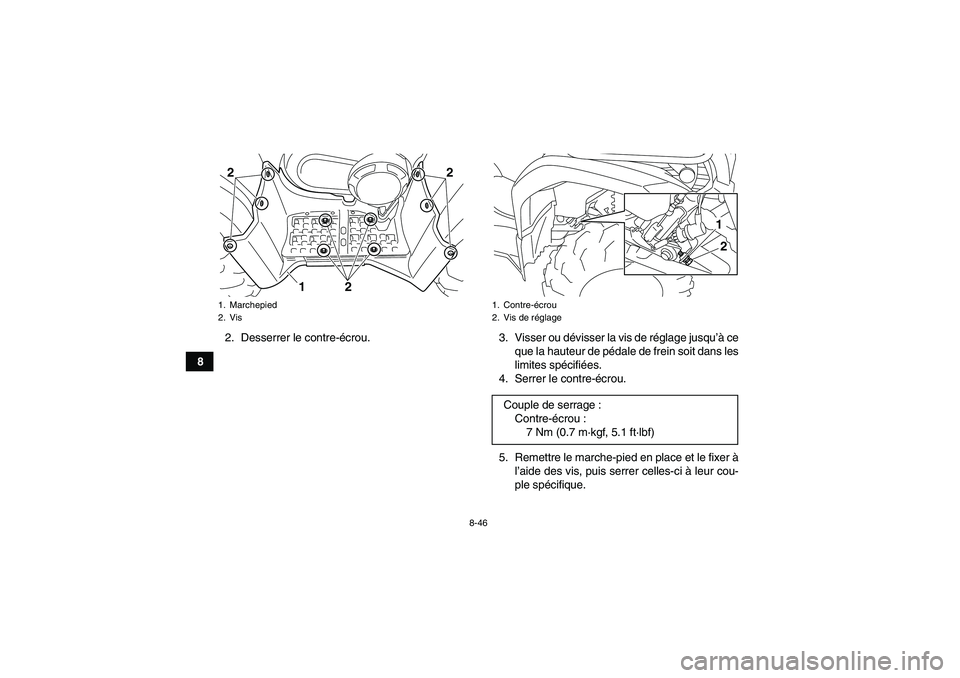

8-46
82. Desserrer le contre-écrou. 3. Visser ou dévisser la vis de réglage jusqu’à ce
que la hauteur de pédale de frein soit dans les
limites spécifiées.
4. Serrer le contre-écrou.
5. Remettre le marche-pied en place et le fixer à
l’aide des vis, puis serrer celles-ci à leur cou-
ple spécifique.
1. Marchepied
2. Vis22
2 1
1. Contre-écrou
2. Vis de réglageCouple de serrage :
Contre-écrou :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
21
U1CT60F0.book Page 46 Monday, May 31, 2010 10:12 AM

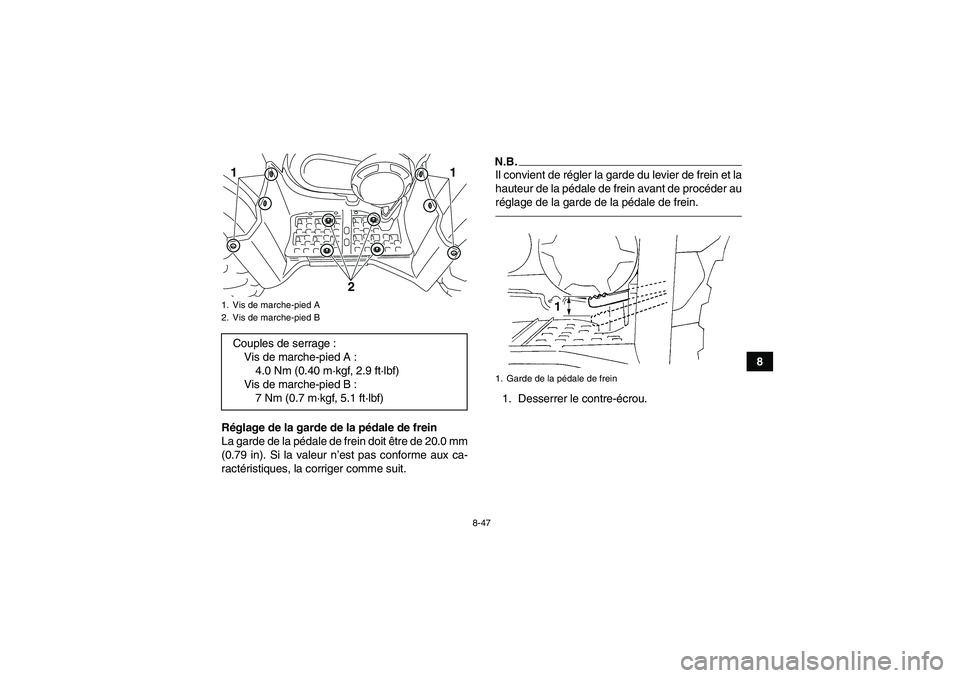

8-47
8
Réglage de la garde de la pédale de frein
La garde de la pédale de frein doit être de 20.0 mm
(0.79 in). Si la valeur n’est pas conforme aux ca-
ractéristiques, la corriger comme suit.
N.B.Il convient de régler la garde du levier de frein et la
hauteur de la pédale de frein avant de procéder au
réglage de la garde de la pédale de frein.1. Desserrer le contre-écrou.
1. Vis de marche-pied A
2. Vis de marche-pied BCouples de serrage :
Vis de marche-pied A :
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vis de marche-pied B :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)11
2
1. Garde de la pédale de frein
U1CT60F0.book Page 47 Monday, May 31, 2010 10:12 AM

8-48
82. Pour augmenter la garde de la pédale de
frein, tourner son écrou de réglage dans le
sens (a). Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
3. Serrer le contre-écrou.
FBU24230Soufflets d’essieu Contrôler l’état des soufflets d’essieu aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques. S’assurer que les souf-flets d’essieu ne sont ni troués ni abîmés. En cas
d’endommagement, les faire remplacer par un
concessionnaire Yamaha.1. Contre-écrou
2.Écrou de réglage de la garde de la pédale de frein
21
(a)
(b)
1. Soufflet d’essieu avant (chaque côté)
1
1
U1CT60F0.book Page 48 Monday, May 31, 2010 10:12 AM

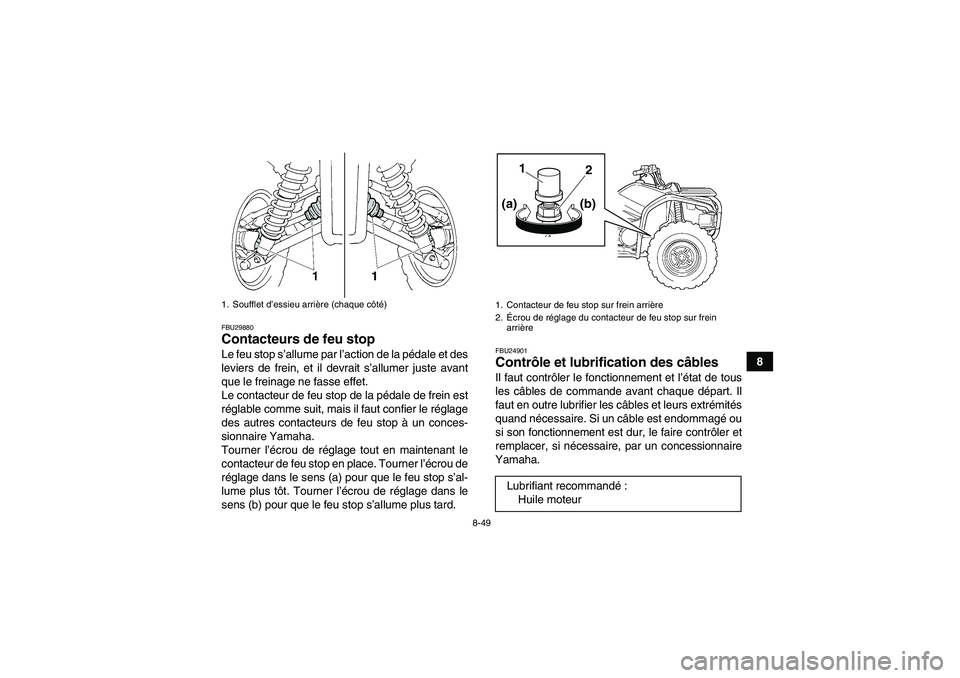

8-49
8
FBU29880Contacteurs de feu stop Le feu stop s’allume par l’action de la pédale et des
leviers de frein, et il devrait s’allumer juste avant
que le freinage ne fasse effet.
Le contacteur de feu stop de la pédale de frein est
réglable comme suit, mais il faut confier le réglage
des autres contacteurs de feu stop à un conces-
sionnaire Yamaha.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou de
réglage dans le sens (a) pour que le feu stop s’al-
lume plus tôt. Tourner l’écrou de réglage dans le
sens (b) pour que le feu stop s’allume plus tard.
FBU24901Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
1. Soufflet d’essieu arrière (chaque côté)
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop sur frein
arrièreLubrifiant recommandé:
Huile moteur
1
2(b) (a)
U1CT60F0.book Page 49 Monday, May 31, 2010 10:12 AM

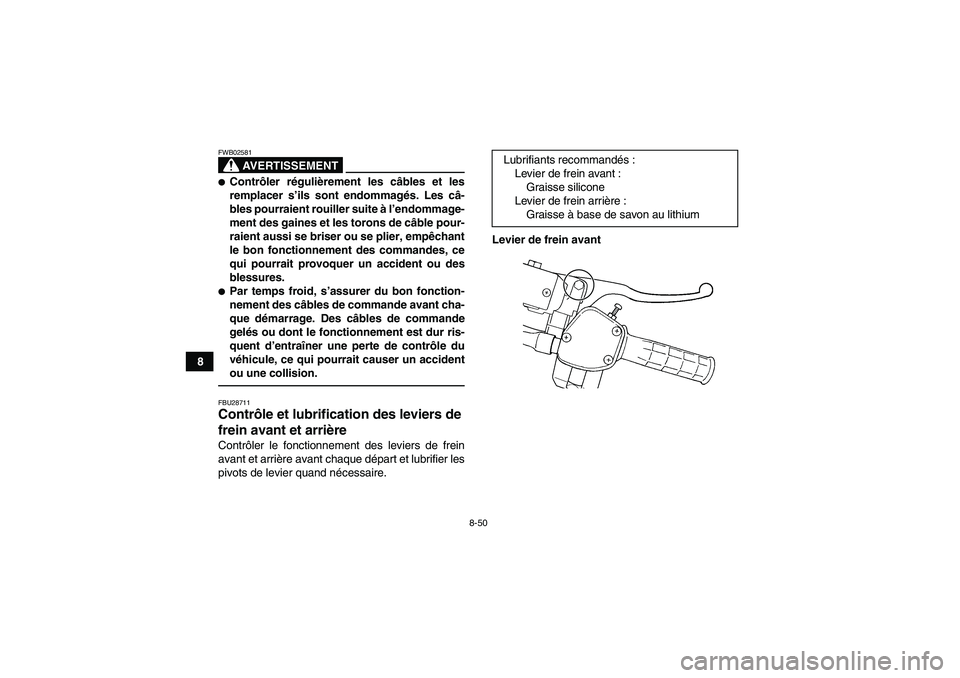

8-50
8
AVERTISSEMENT
FWB02581
Contrôler régulièrement les câbles et les
remplacer s’ils sont endommagés. Les câ-
bles pourraient rouiller suite à l’endommage-
ment des gaines et les torons de câble pour-
raient aussi se briser ou se plier, empêchant
le bon fonctionnement des commandes, ce
qui pourrait provoquer un accident ou des
blessures.
Par temps froid, s’assurer du bon fonction-
nement des câbles de commande avant cha-
que démarrage. Des câbles de commande
gelés ou dont le fonctionnement est dur ris-
quent d’entraîner une perte de contrôle du
véhicule, ce qui pourrait causer un accident
ou une collision.FBU28711Contrôle et lubrification des leviers de
frein avant et arrière Contrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.Levier de frein avantLubrifiants recommandés:
Levier de frein avant :
Graisse silicone
Levier de frein arrière :
Graisse à base de savon au lithiumU1CT60F0.book Page 50 Monday, May 31, 2010 10:12 AM

8-51
8 Levier de frein arrière
FBU28871Contrôle et lubrification de la pédale de
frein Contrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.
FBU24963Contrôle des roulements de moyeu de
roue Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha. Lubrifiant recommandé:
Graisse à base de savon au lithium
U1CT60F0.book Page 51 Monday, May 31, 2010 10:12 AM

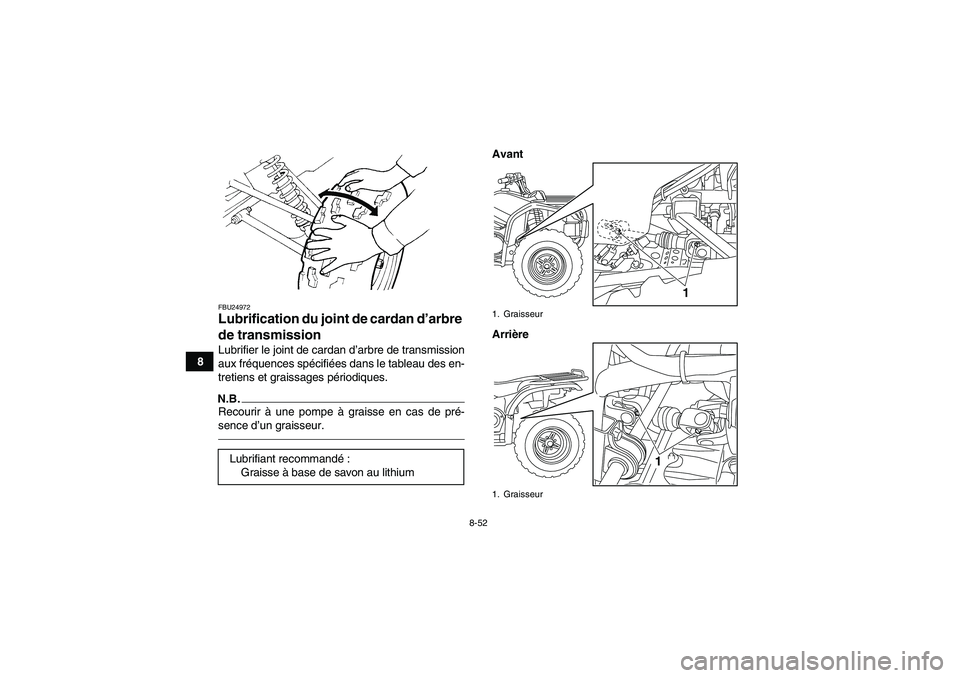

8-52
8
FBU24972Lubrification du joint de cardan d’arbre
de transmission Lubrifier le joint de cardan d’arbre de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
Avant
Arrière
Lubrifiant recommandé:
Graisse à base de savon au lithium1. Graisseur
1. Graisseur
1
1
U1CT60F0.book Page 52 Monday, May 31, 2010 10:12 AM
