FBU25022Contrôle des bagues de barre stabilisa-
trice S’assurer que les bagues de barre stabilisatrice ne
sont ni craquelées ni autrement endommagées
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Faire régler les bagues de barre stabilisatrice par
un concessionnaire Yamaha.FBU25052Lubrification des pivots de fusée ar-
rière Lubrifier les pivots de fusées arrière aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.FBU25092Lubrification de l’arbre de direction Faire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.Lubrifiant recommandé:

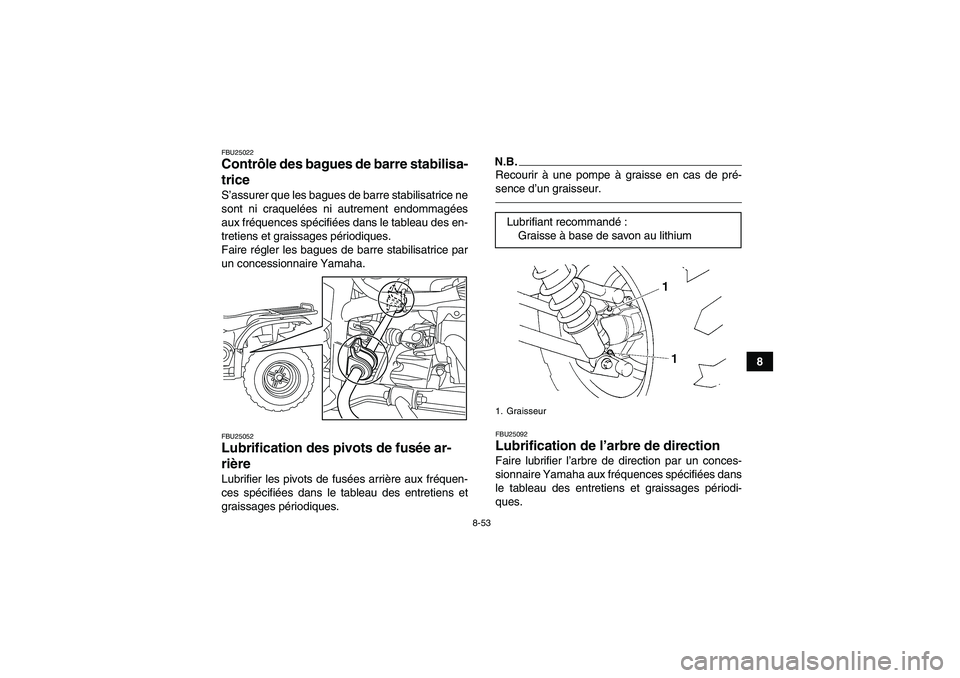

Graisse à base de savon au lithium1. Graisseur
U1CT60F0.book Page 53 Monday, May 31, 2010 10:12 AM

8-54
8
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.FBU29186Batterie La batterie se trouve sous la selle. (Voir page
4-20.)
La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.ATTENTIONFCB00620Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible.
AVERTISSEMENT
FWB02160L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.Dépose de la batterie
1. Déposer la selle. (Voir page 4-20.) Lubrifiant recommandé:
Graisse à base de savon au lithium
U1CT60F0.book Page 54 Monday, May 31, 2010 10:12 AM

8-55
8 2. Déposer la plaque de fixation de la batterie
après avoir retiré les vis.
3. Débrancher d’abord le câble négatif de la bat-
terie, puis le câble positif en retirant leur vis.
ATTENTION : Avant de déposer la batterie,
s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01001]
4. Retirer la batterie de son logement.Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
ATTENTIONFCB00931Recourir à un chargeur spécial à tension cons-
tante pour charger les batteries de type plomb-
acide à régulation par soupape (VRLA). L’utili-
sation d’un chargeur de batterie conventionnel
endommagera la batterie.Entreposage de la batterie
Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.
Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.
1. Vis
2. Plaque de fixation de la batterie
3. Câble positif de batterie (rouge)
4. Câble négatif de batterie (noir)
3
4
12
U1CT60F0.book Page 55 Monday, May 31, 2010 10:12 AM

8-56
8
ATTENTIONFCB00940Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque de
l’endommager de façon irréversible.Pose de la batterieN.B.S’assurer que la batterie est chargée au maxi-
mum.1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis.ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01110]
3. Reposer la plaque de fixation de la batterie et
la fixer à l’aide des vis.
4. Remettre la selle en place. (Voir page 4-20.)FBU30250Remplacement d’un fusible Le fusible principal, le fusible EPS et la boîte à fu-

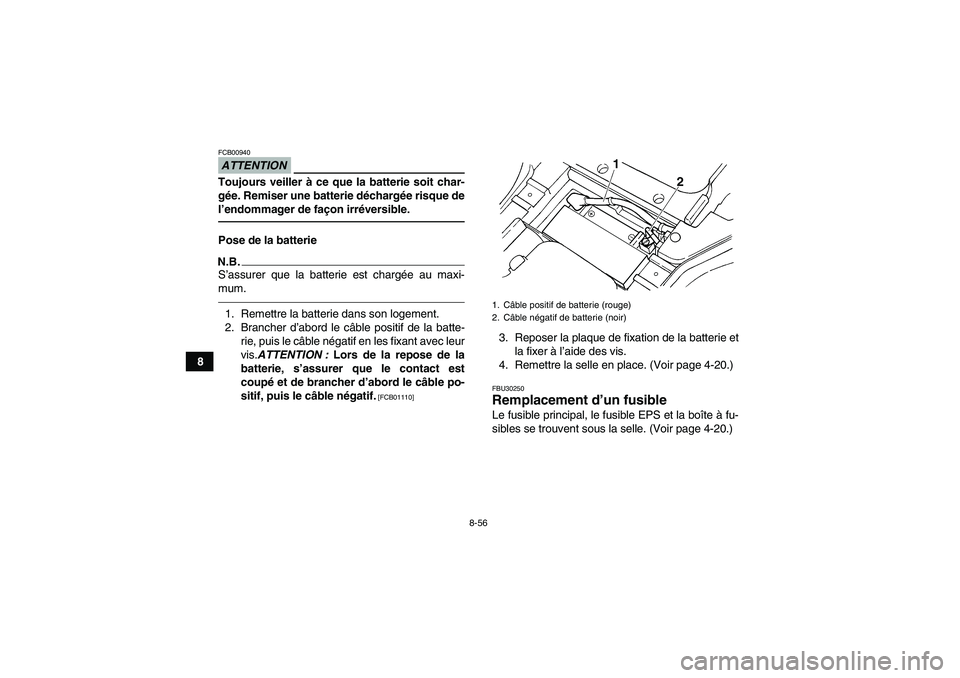

sibles se trouvent sous la selle. (Voir page 4-20.)1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
1
2
U1CT60F0.book Page 56 Monday, May 31, 2010 10:12 AM

8-57
8
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.
ATTENTIONFCB00640Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.

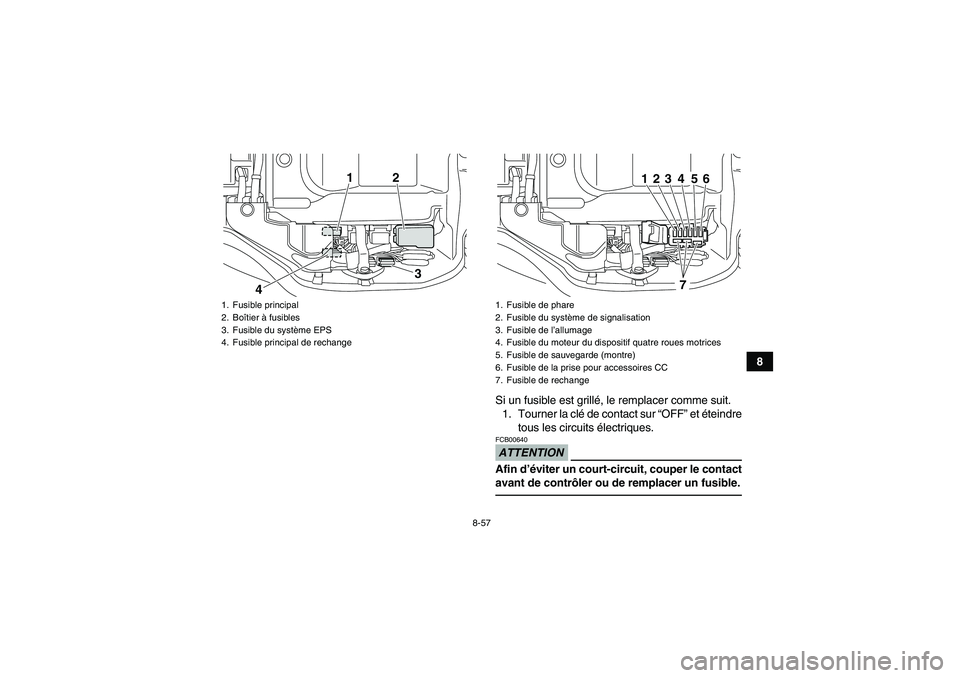

1. Fusible principal
2. Boîtier à fusibles
3. Fusible du système EPS
4. Fusible principal de rechange
12
3
4
1. Fusible de phare
2. Fusible du système de signalisation
3. Fusible de l’allumage
4. Fusible du moteur du dispositif quatre roues motrices
5. Fusible de sauvegarde (montre)
6. Fusible de la prise pour accessoires CC
7. Fusible de rechange
1
2
3
4
5
6
7
U1CT60F0.book Page 57 Monday, May 31, 2010 10:12 AM

8-58
82. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un
fusible de l’intensité spécifiée et ne jamais
le substituer par un objet de remplace-
ment. La mise en place d’un fusible d’in-
tensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit
électrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha. Fusibles spécifiés:
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du moteur du dispositif quatre roues
motrices:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible de la prise pour accessoires à cou-
rant continu:
10.0 A
Fusible de sauvegarde:
5.0 A
Fusible du système EPS:
40.0 A
U1CT60F0.book Page 58 Monday, May 31, 2010 10:12 AM

8-59
8
FBU25481Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :
1. Tirer sur le cache à l’arrière du phare afin de
le déposer.
2. Déposer le cache du porte-ampoule de phare
en tirant sur celui-ci.3. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse

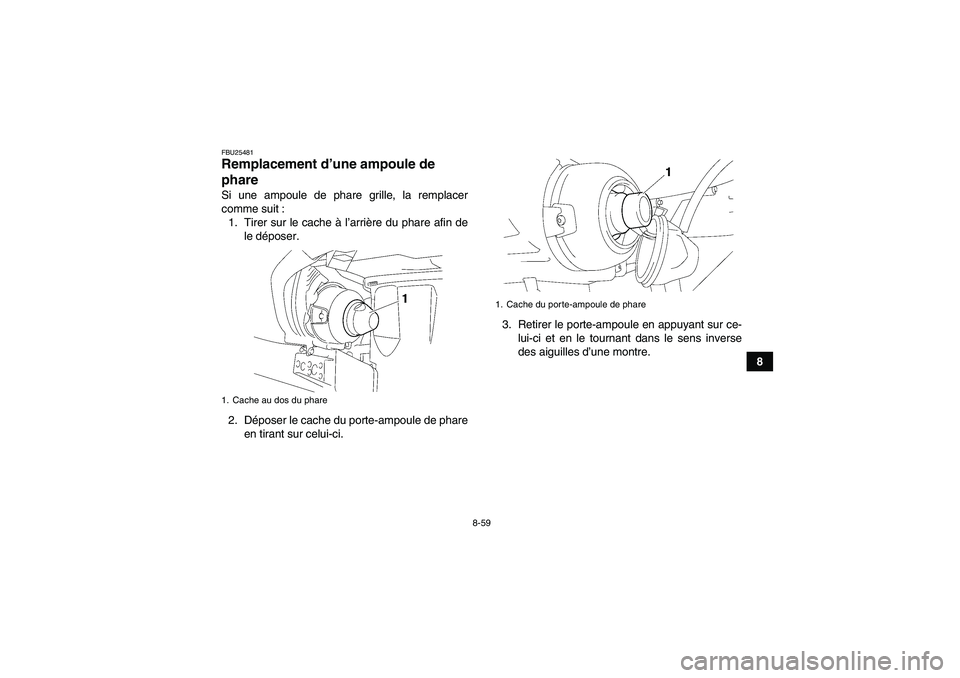

des aiguilles d’une montre.1. Cache au dos du phare
1. Cache du porte-ampoule de phare
U1CT60F0.book Page 59 Monday, May 31, 2010 10:12 AM

8-60
84. Déposer l’ampoule grillée en tirant sur celle-ci.
5. Mettre une ampoule de phare neuve en place
dans le porte-ampoule en l’enfonçant dans ce
dernier. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00651]
6. Reposer le porte-ampoule en l’enfonçant et
en le tournant dans le sens des aiguilles d’une
montre.
7. Reposer le cache du porte-ampoule et le ca-
che à l’arrière du phare. ATTENTION : S’as-
surer de remettre correctement le cache
en place sur le porte-ampoule de phare et
veiller à ce qu’il soit bien assis.
[FCB00671]
8. Ajuster le faisceau de phare si nécessaire.

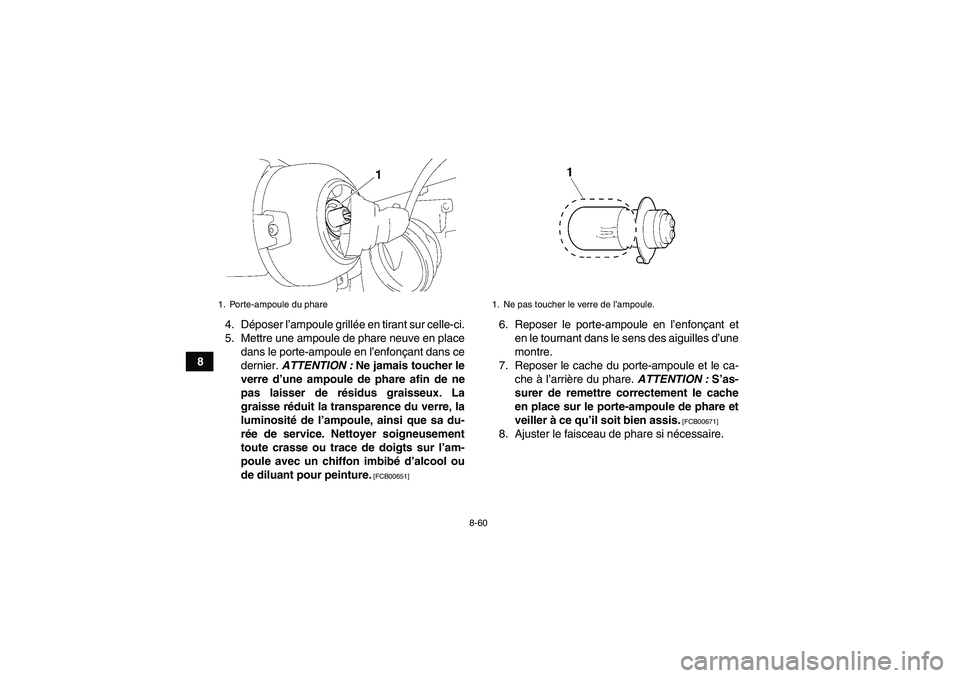

1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
U1CT60F0.book Page 60 Monday, May 31, 2010 10:12 AM

8-61
8
FBU25551Réglage du faisceau des phares ATTENTIONFCB00690Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.Pour relever le faisceau d’un phare, tourner sa vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU25622Remplacement de l’ampoule du feu ar-
rière/stop Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le bloc du feu arrière/stop après avoir
retiré ses écrous et ses rondelles.
2. Déposer le porte-ampoule du feu arrière/stop
et l’ampoule en tournant le porte-ampoule
dans le sens inverse des aiguilles d’une mon-
tre.

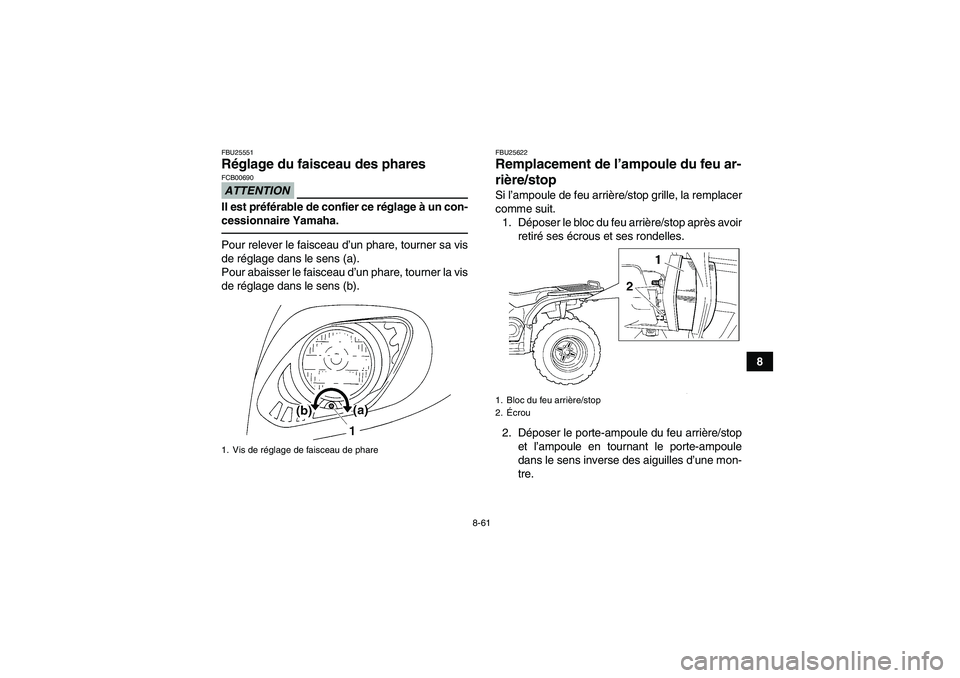

1. Vis de réglage de faisceau de phare
1. Bloc du feu arrière/stop
2.Écrou
U1CT60F0.book Page 61 Monday, May 31, 2010 10:12 AM

8-62
83. Retirer l’ampoule grillée en l’enfonçant et en la
tournant dans le sens inverse des aiguilles
d’une montre.4. Monter une ampoule neuve sur le porte-am-
poule, l’enfoncer et la tourner à fond dans le
sens des aiguilles d’une montre.
5. Mettre le porte-ampoule et l’ampoule en place
en tournant le porte-ampoule dans le sens
des aiguilles d’une montre.
6. Monter le bloc du feu arrière/stop et la fixer à
l’aide des rondelles et des écrous.
FBU25651Dépose d’une roue 1. Placer le VTT sur une surface de niveau.
